Escalier quart tournant suspendu

par Toutenbois

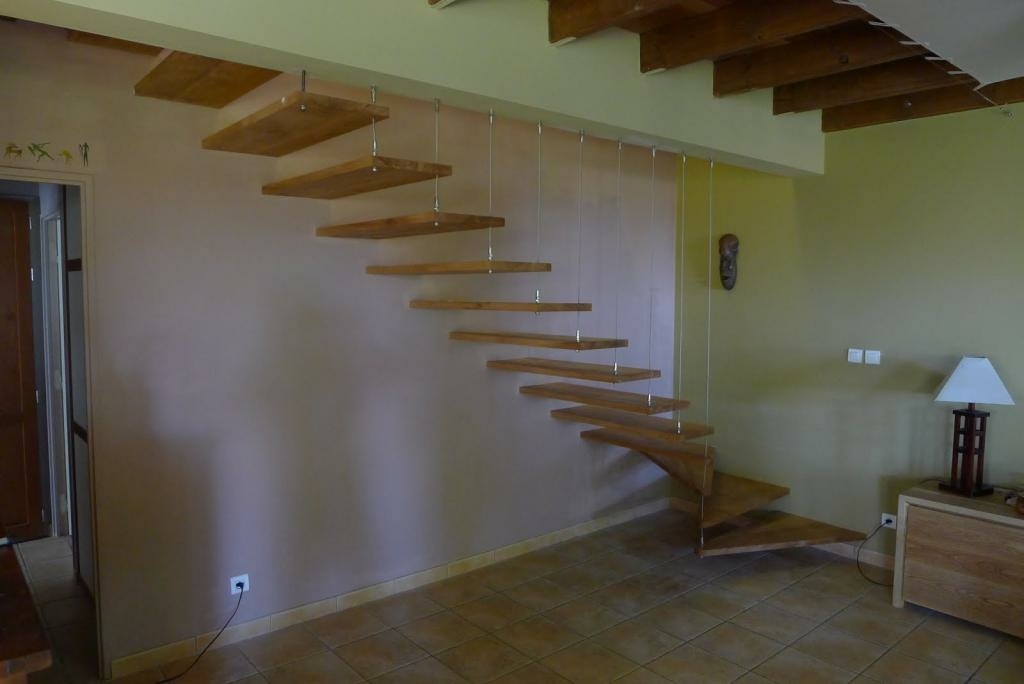

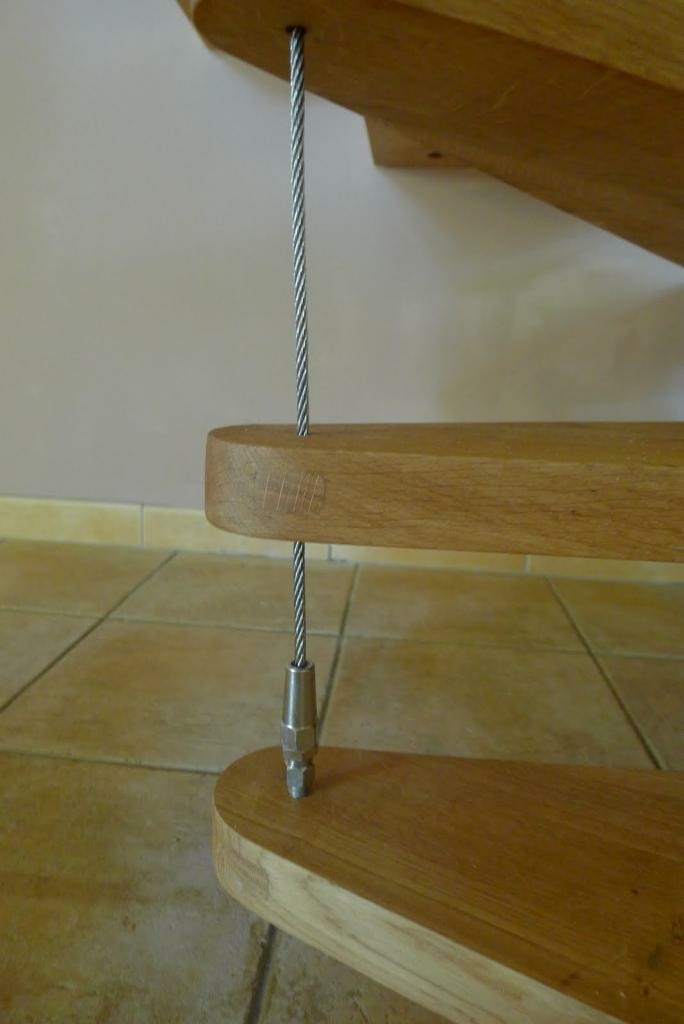

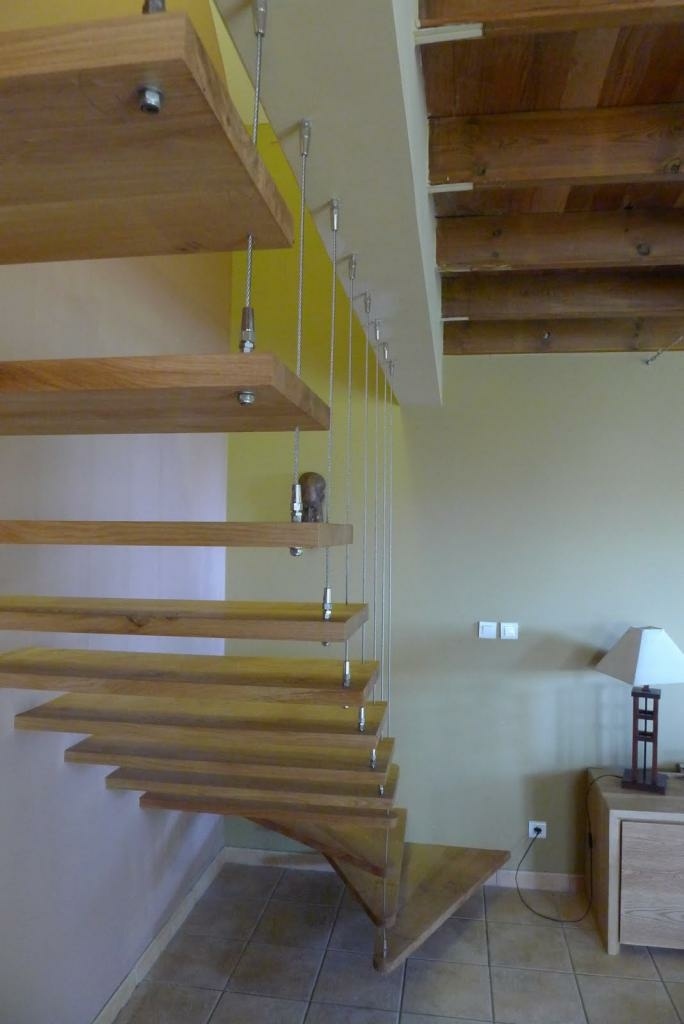

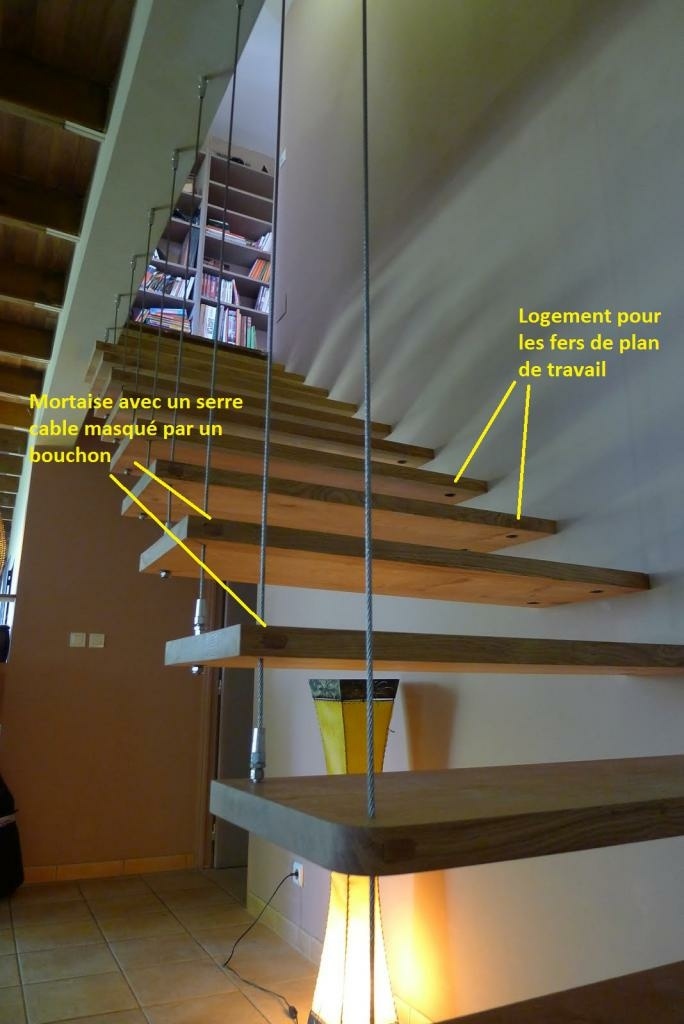

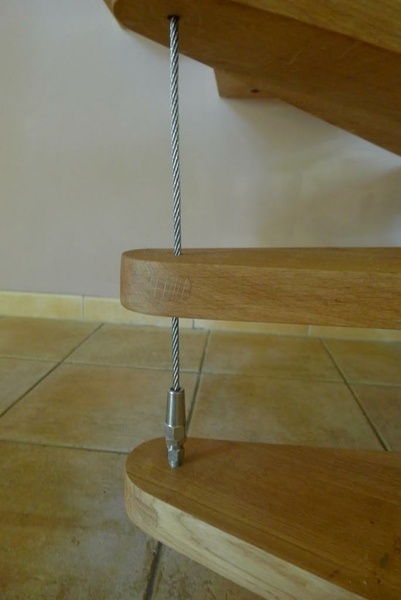

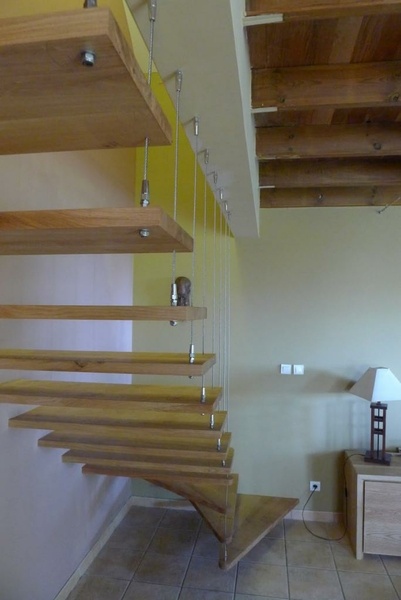

Tout est dans le titre...Les marche sont tenues côté mur par des chevilles à expansion à frapper il y en a deux par marche. j'utilise des systèmes de fixation de plan de travail en les coupant en deux, la tige filleté dans la cheville et l'écrou et sa rondelle dans un logement fraisé sous chaque marche pour les écraser contre le mur. Les marches se chevauchent, donc le câble passe dans le nez d'un marche puis vient se fixer dans la marche inférieur...L'ensemble est très rigide malgré les apparences

On en parle ici

Zeloko


Jolie idée ! Et pas d'effet resort pour les marches du bas avec un câble plus long ?

Toutenbois

Non pas d'effet ressort. Par contre quand il n'y à personne sur les marche les câbles ne sont pas tendus ce qui donne une drôle d'impression...
Pour le câble du quart tournant ça à été un vrai bazar d'aligné tous les trous!!!

Zeloko


Ha oui, j'imagine, y a au moins 5 trous à aligner !

chado

Superbe travail.
Du chêne qui semble planer, c'est pas courant.
Il semble ne pas être là et pourtant !!
Bravo.

jacquesehret

je voudrais faire cet escalier ,pouvez vous m'indiquer le nom exact de la quincaillerie a acheter et l'endroit ou trouver et peut etre un petit dessin avec l'assemblage pas a pas des pieces
merci d'avance

tetart


Très aérien ! Superbe !

Emmanuel

Superbe réalisation
Je suis actuellement en train de plancher sur le mien et j’hésite à réaliser mes suspentes en tiges plutôt qu'en câble. Largeur 900 mm pour une épaisseur de 40 mm.
Avec le recul, pourriez vous m'indiquer si vous avez rencontré des problèmes de tensions ou de mouvements parasites des marches avec vos suspentes en câbles, car cela est beaucoup plus esthétique.
Merci
