Bibliothèque murale pour masquer une TV

par Zeloko

Qui a dit que le livre ne pouvait pas prendre le pas sur la télévision ?

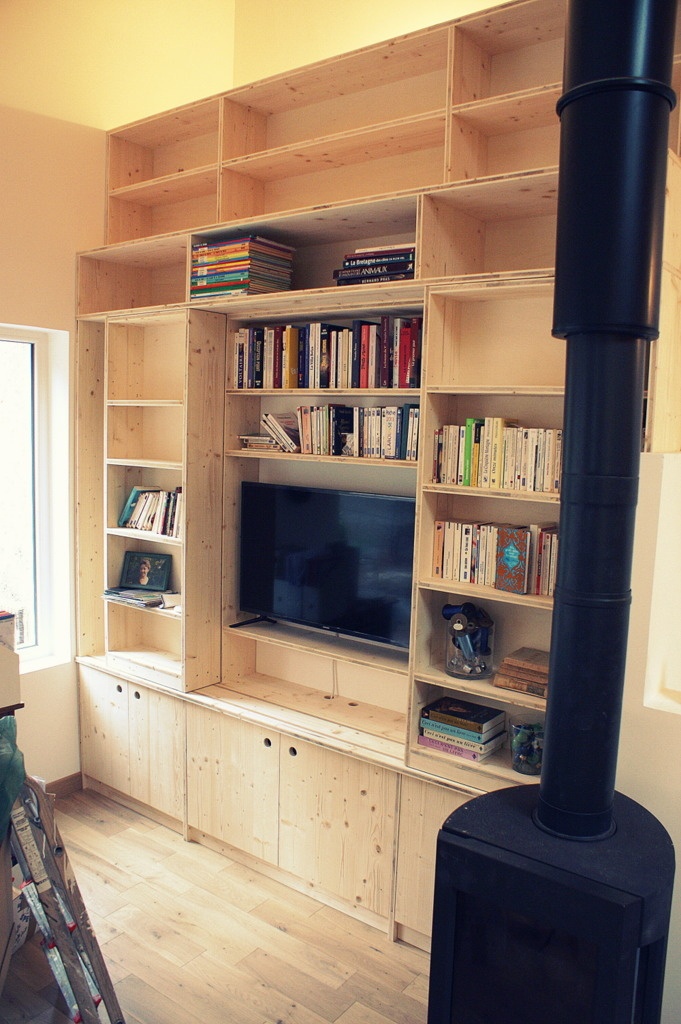

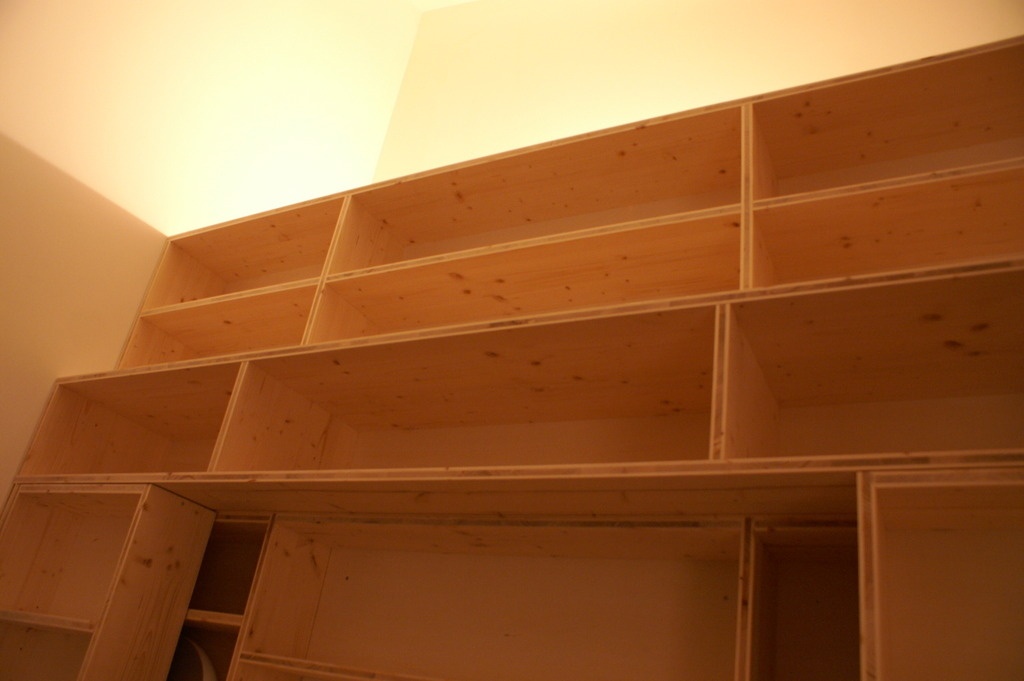

Et bien en tout cas, si on l'aide un peu, c'est possible. Voici donc une bibliothèque de 2m50 x 3m qui a l'apparence un petit peu déstructurée, mais qui permet d'y masquer une TV.

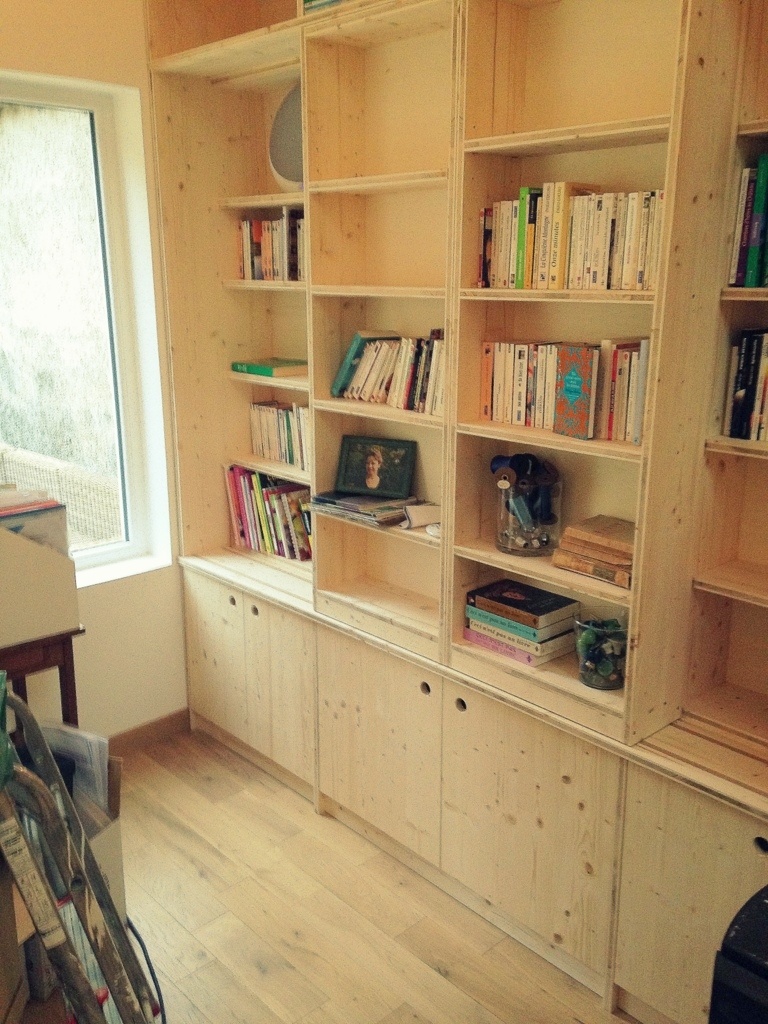

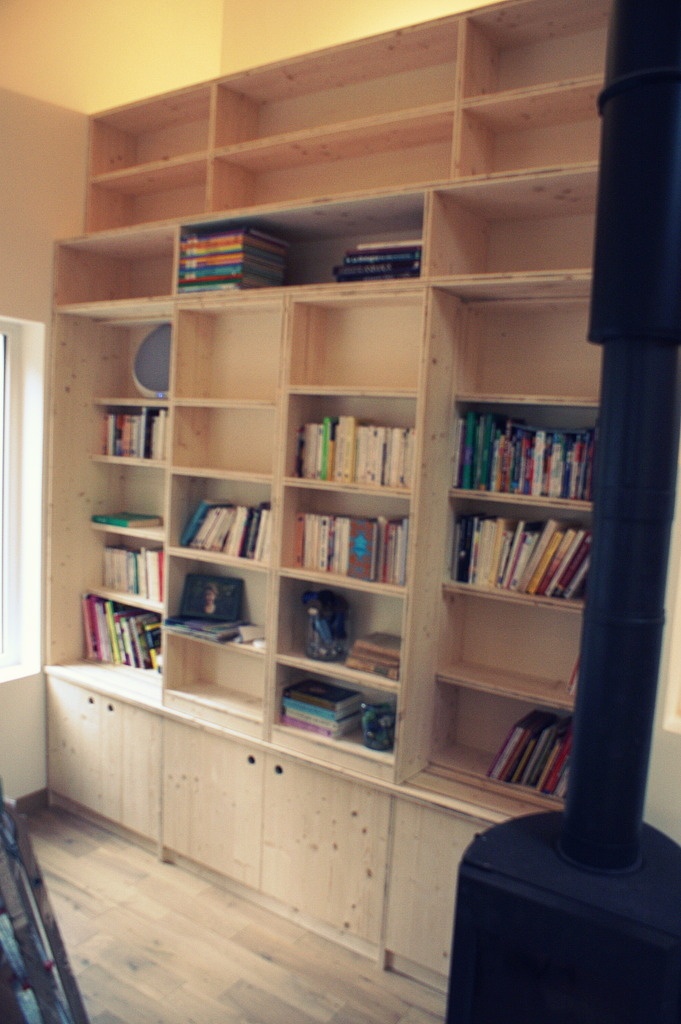

Ceci est rendu possible par les deux blocs d'étagères avant qui coulissent de droite à gauche.

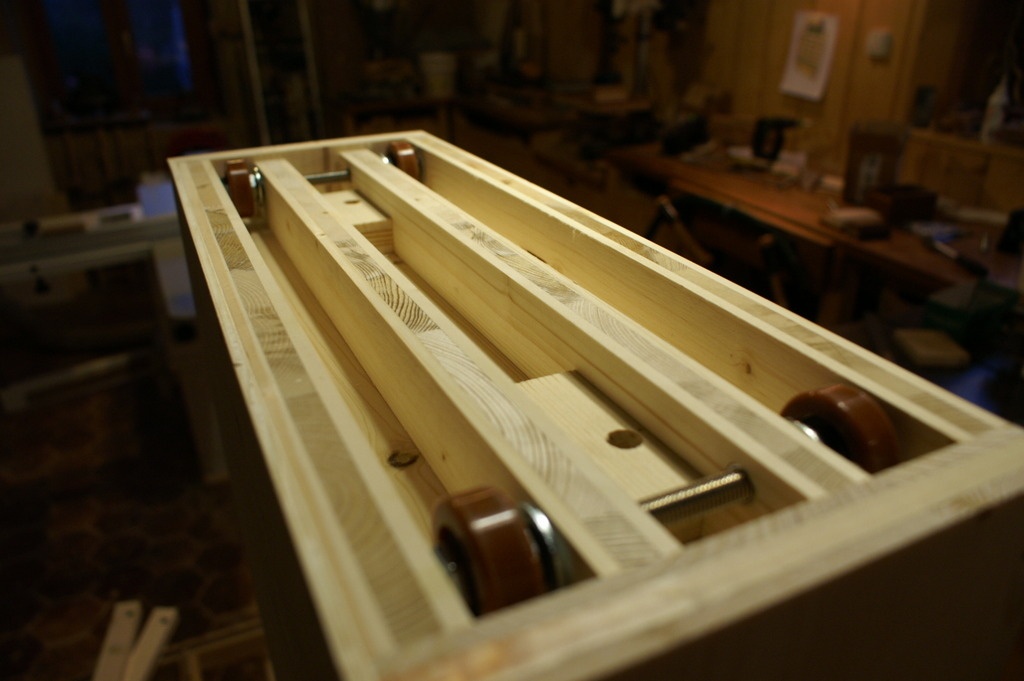

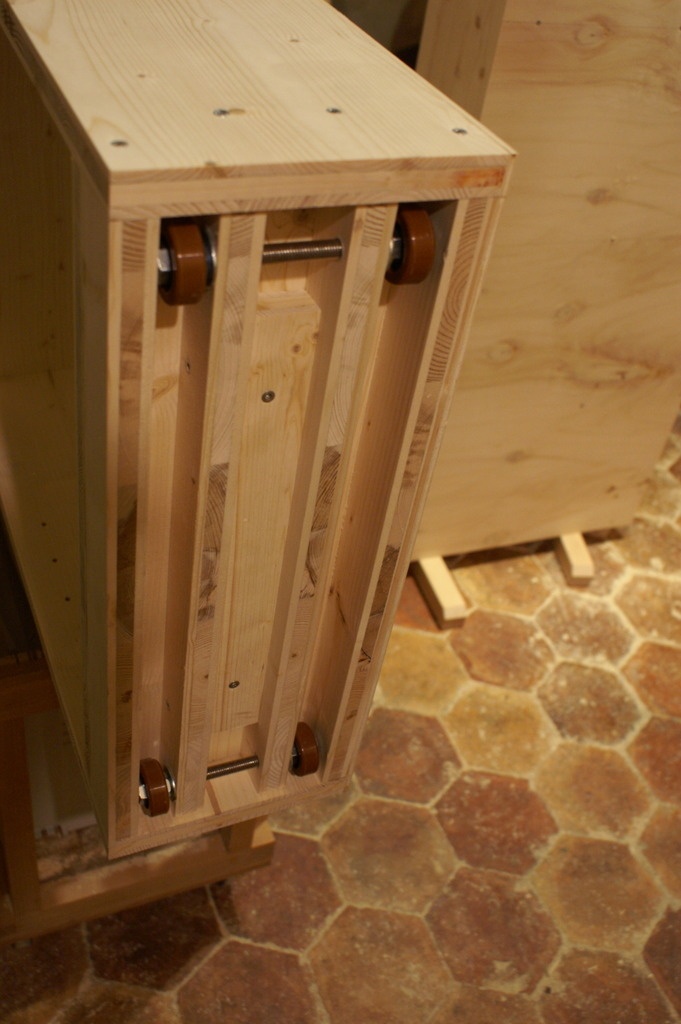

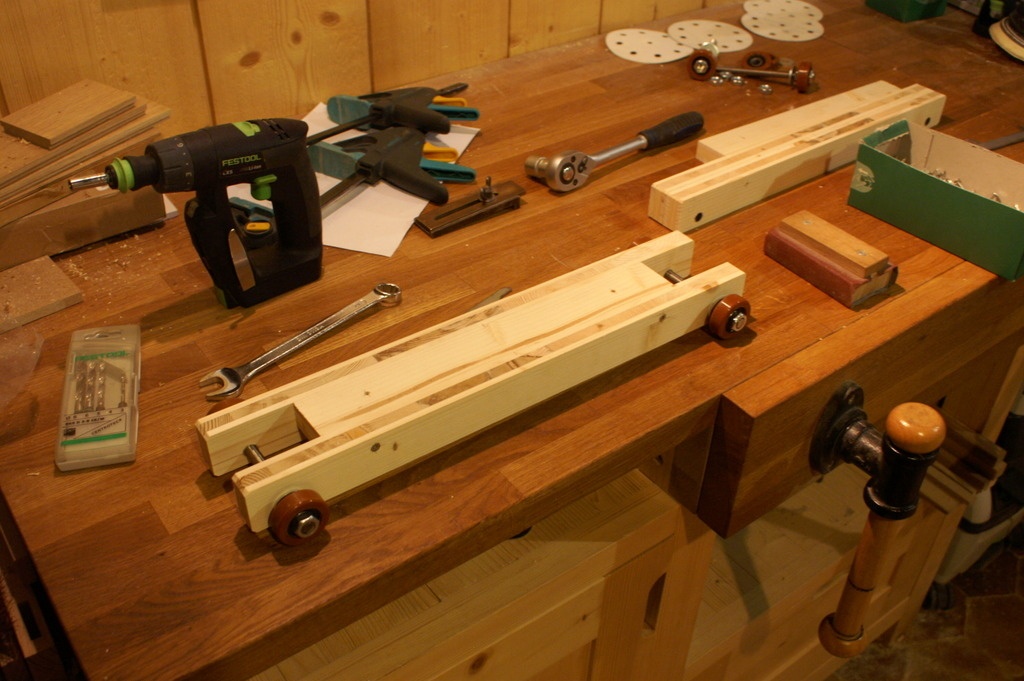

Pour faciliter le déplacement, chaque bloc mobile est monté sur 4 galets de guidage de chez Roues et Roulettes, supportant chacun une charge de 70kg.

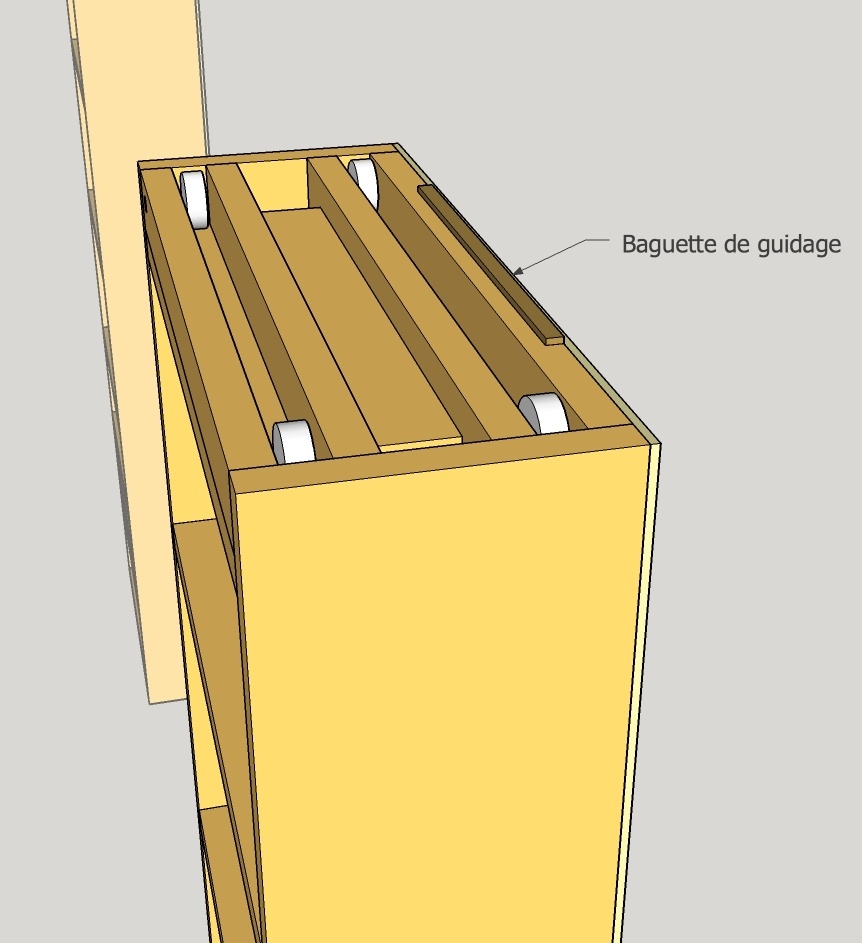

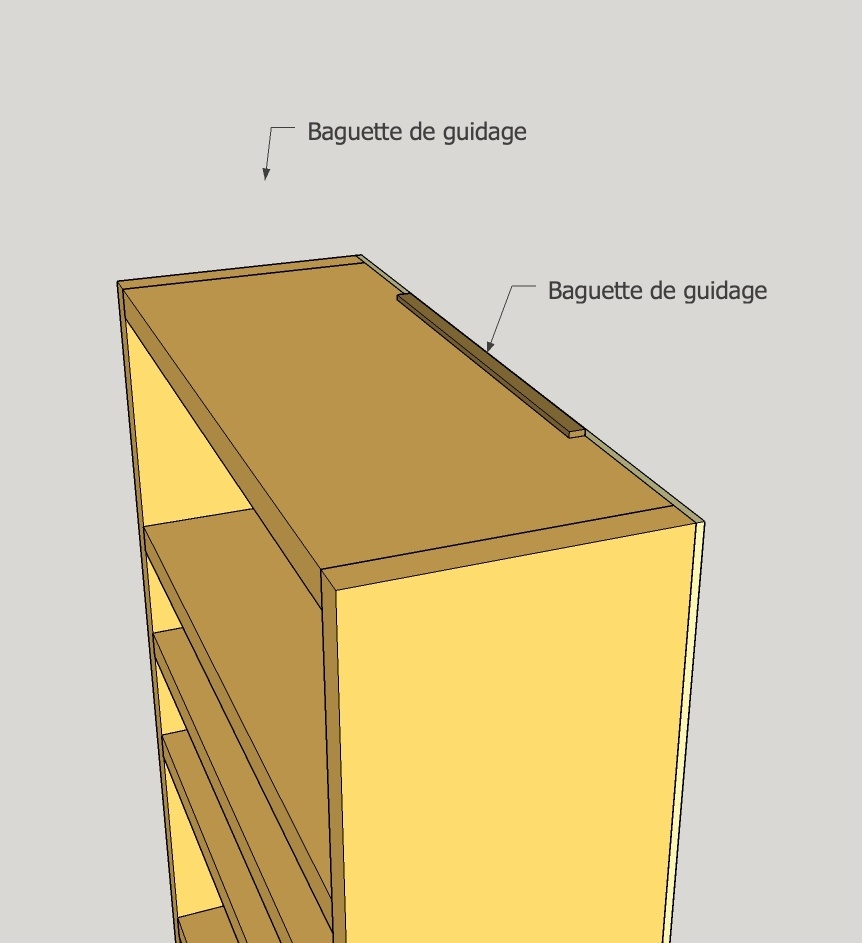

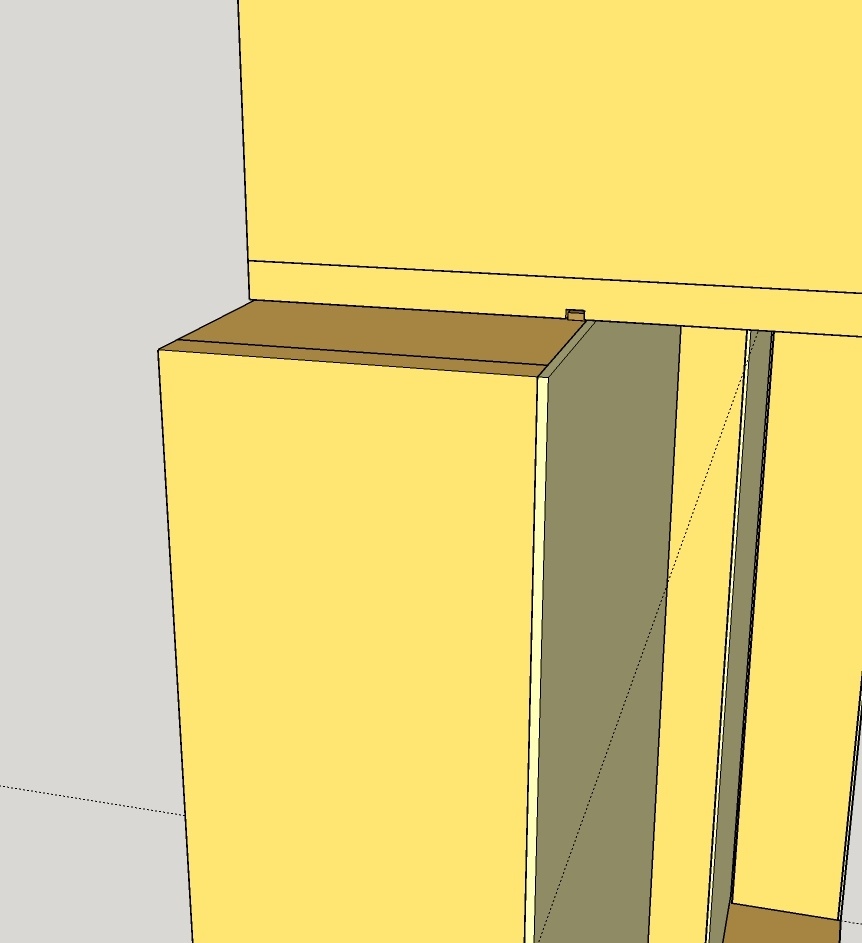

Le tout étant guidé par une rainure en haut et en bas. Je n'ai pas de photo de cette partie. Voici donc quelques schémas.

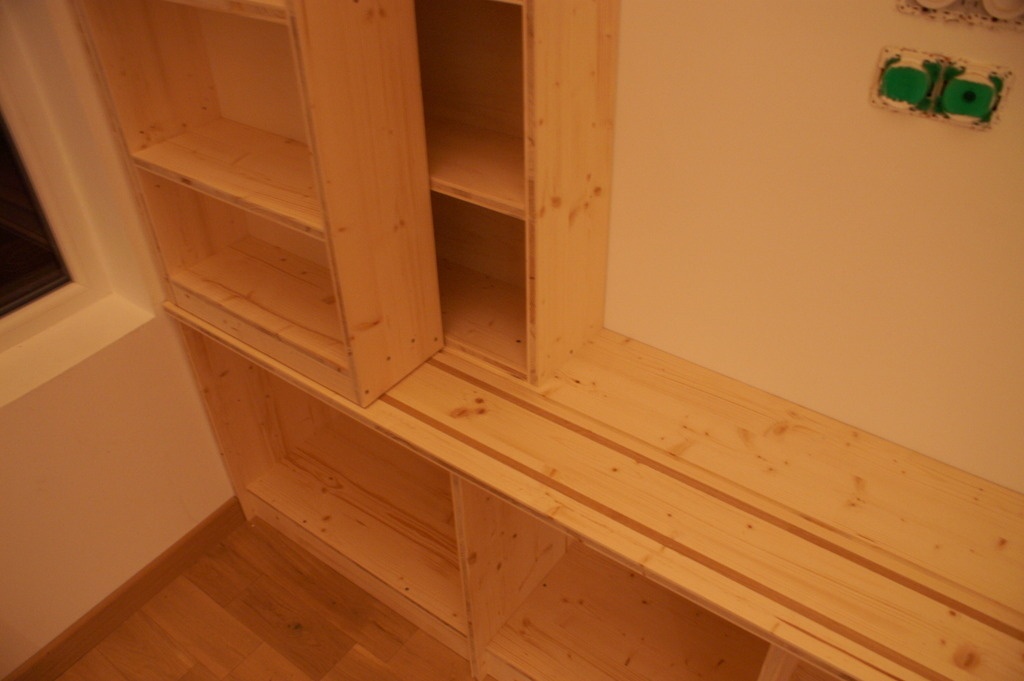

Et afin de limiter l'écrasement de l'épicéa sous la charge. J'ai inséré deux bandes de roulement en chêne en partie basse.

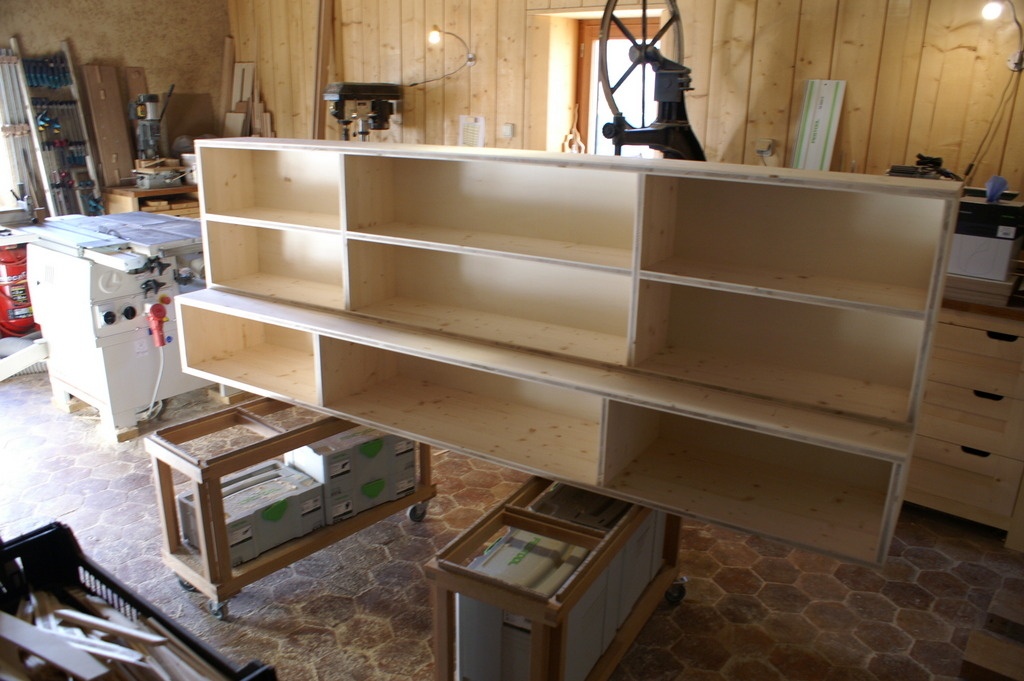

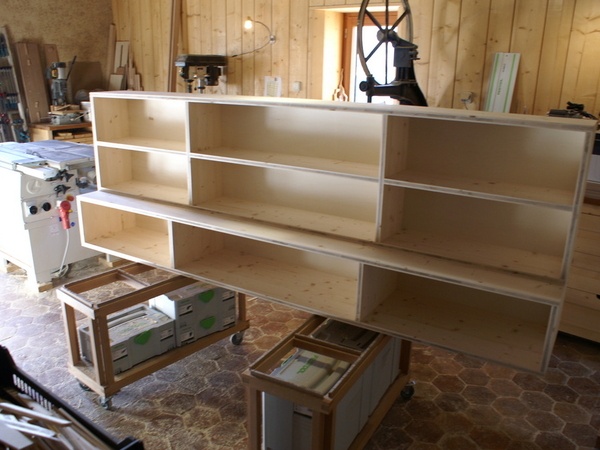

Pour vous donner une petite idée de la taille, en voici un morceau dans l'atelier.

Voici deux petites vidéos pour vous donner une idée du coulissement ...

... Et des rails de guidage.

Mis à jour

On en parle ici

Zeloko a publié la création "Bibliothèque murale pour masquer une TV".il y a 9 mois
GrandJu


Très joli, j'aime beaucoup (à la fois l'idée de cacher la TV par des livres, et la réalisation)

Zeloko


Merci @neiluj ;)

Laforet

Super idée !! Jolie travail comme toujours !!

bernoud


bonjour,pourquoi le choix du 3 plis, pour une raison esthetique ou pour une contrainte structurelle

tabeee


super idée, et ça fait plus beau un bonne bibliothèque que l’écran télé a coté du poêle a bois!

Zeloko


@bernoud, le choix du 3 plis est en partie pour des raisons esthétiques mais aussi pour son coût.

Maxime39

Très bonne idée beau travail

mattlalielouise


Vraiment beau j'adore les TV qui se range et la bravo!

jeremycmdd


ton système est très économique et ingénieux
tu as fais une incrustation dans le plateau? si oui pour mettre un bois dur? (plus résistant)

Zeloko


Wep @jeremycmdd (toi t'as pas lu mon blabla ;) )
Economique, je sais pas ... au prix des roulements ...

jeremycmdd


effectivement je devais pas être bien réveillé ^^
15€/roulette prix grand publique, tu n'as pas eu de ristourne 30-40% ? plus la menu fourniture tige fileté + écrous, rondelles...
cela fait donc 120€ (sans ristourne) de roulette environ 5% de menu fourniture ce qui donne un total d'environ 140€ sans la main d'œuvre ou avec ristourne la roulette est a 11€ soit 88€ de roulettes.
je sais pas mais je dirais que cela est acceptable dans les deux cas en sachant que pour des porte la quincaillerie coûte 97€ grand public et 69€ pro sans la menu fourniture et sans la même reprise de charge. déplus il tant aurais fallu 2 rails et 4 pairs de roulettes.
pour finir chapeau bas pour un système économique et peut-être qu'il existe plus économique mais il ne reste que c'est un bon système ...

Niouniou


Pas mal du tout, mais ce que je trouve dommage, avec le tripli, c'est que les chants sont pas très esthétiques... Mais bon, plaquer les champs, c'est encore du taf... qui se paye aussi...

Dmitri

Adorei un ideia de masquer une télévision.
Ficou ótimo !!

Zeloko


@jeremycmdd, après réception des roulettes, je me rends compte que j'aurais pu simplement prendre des roulements sans l'habillage plastique. Bon, et il y a aussi que là les roulements sont de trop bonne qualité pour l'usage. Il vont pas tourner à 15000 t/min ... bref, on apprends en faisant ;)

jeremycmdd


je pensais que justement tu voulais avoir une bonne qualité dans l'utilisation ^^

Thomas


nikel! tu pourrais m'expliquer comment le guidage est fait dans la rainure du haut?

Zeloko


J'ai modifié la description plus haut pour essayer d'expliquer. Mais en fait c'est juste une baguette qui coulisse dans un rainure. Y a rien de bien méchant.
Toute la charge est portée par les roulettes (qui ne sont pas dans des rainures).

Thomas


Merci!

ecto1


c'est impressionnant ! Bon je ne suis pas fan du 3 plis, mais bon c'est le budget. Perso je trouve que le livre est loin d'être mort. Un bon et vrai lecteur choisira toujours le bon vieux livre en papier et non les liseuses numériques. Il y a une âme dans le livre, qui comme le bois se partage et s'échange.
