Châssis d'entraînement par PierreAndivot sur L'Air du Bois

Bonjour, voici la dernière pièce d'entraînement que j'ai réalisé à l'issu de mon CAP.

Le châssis se compose de 2 montants et 2 traverses ainsi qu'un montant biais, une traverse biaisé ainsi que d'une pointe de diamant

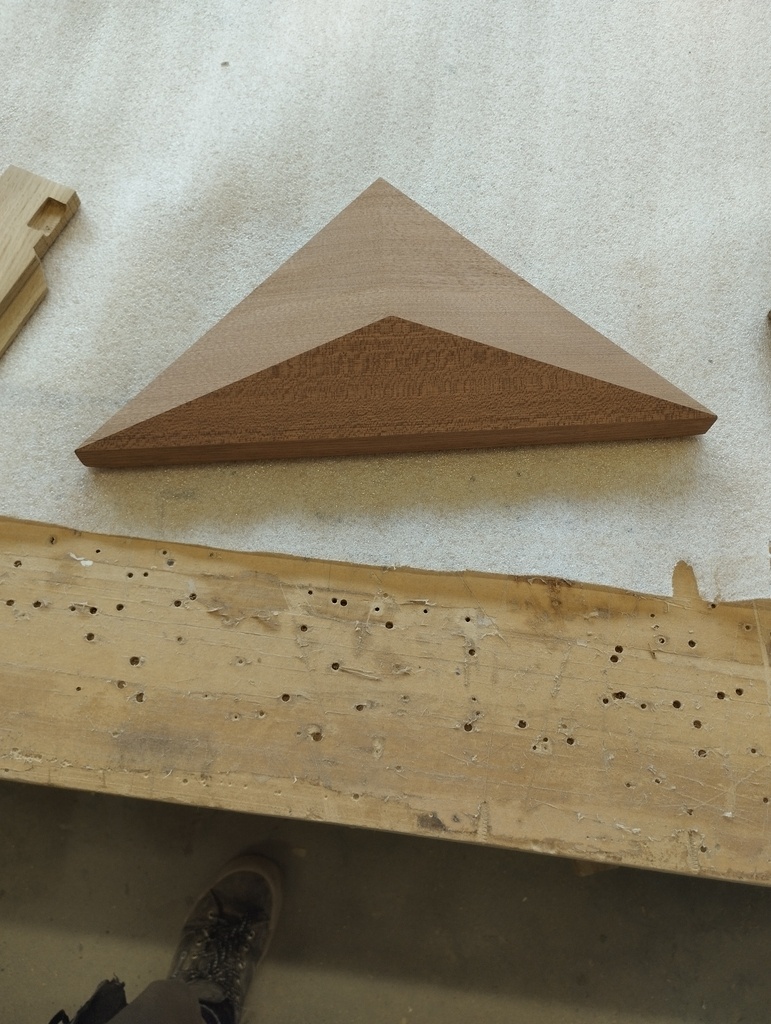

La pointe de diamant est assemblée à table saillante.

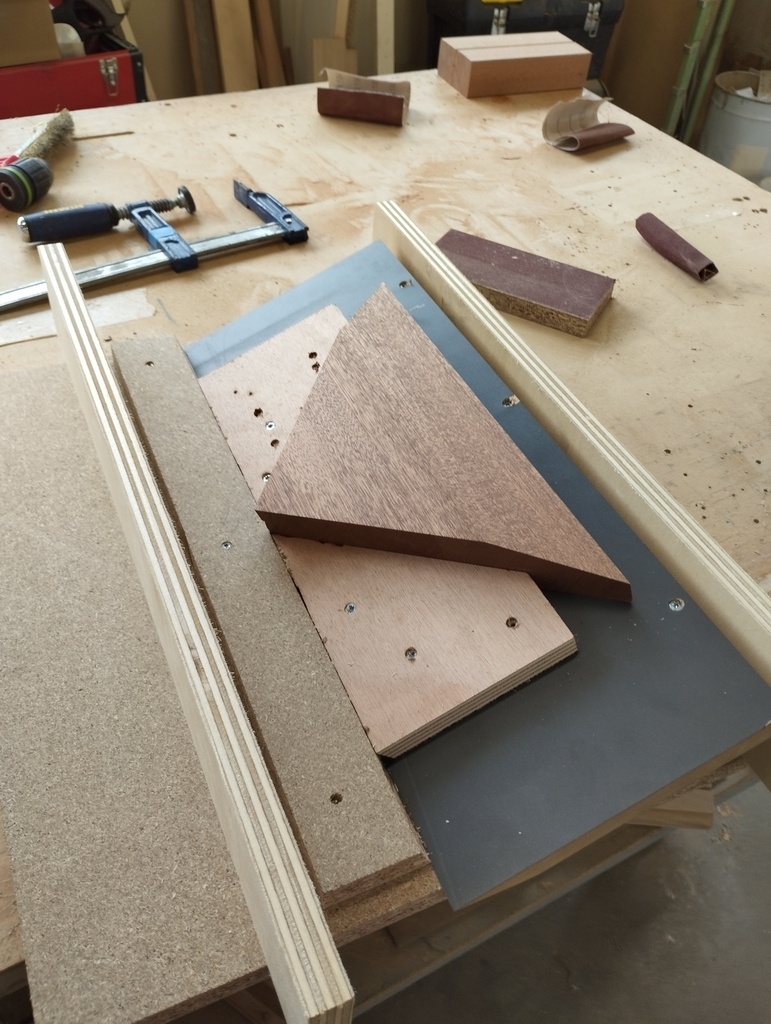

Elle est usiné à la raboteuse avec un gabarit permettant de positionner la masse capable en toute sécurité avec l'angle correspondant. Le morceau a été visé au gabarit pour plus de sécurité. J'ai re plaqué un placage de la même essence au dessous pour masquer les trous.

L'épure fut tracée après la pointe de diamant.

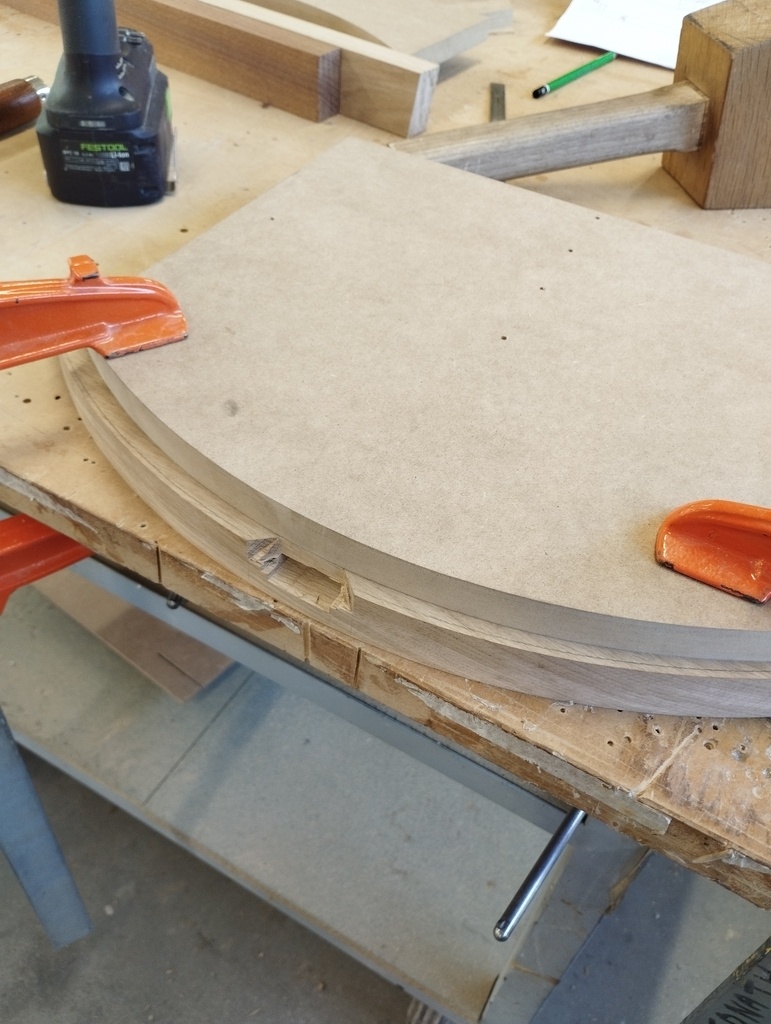

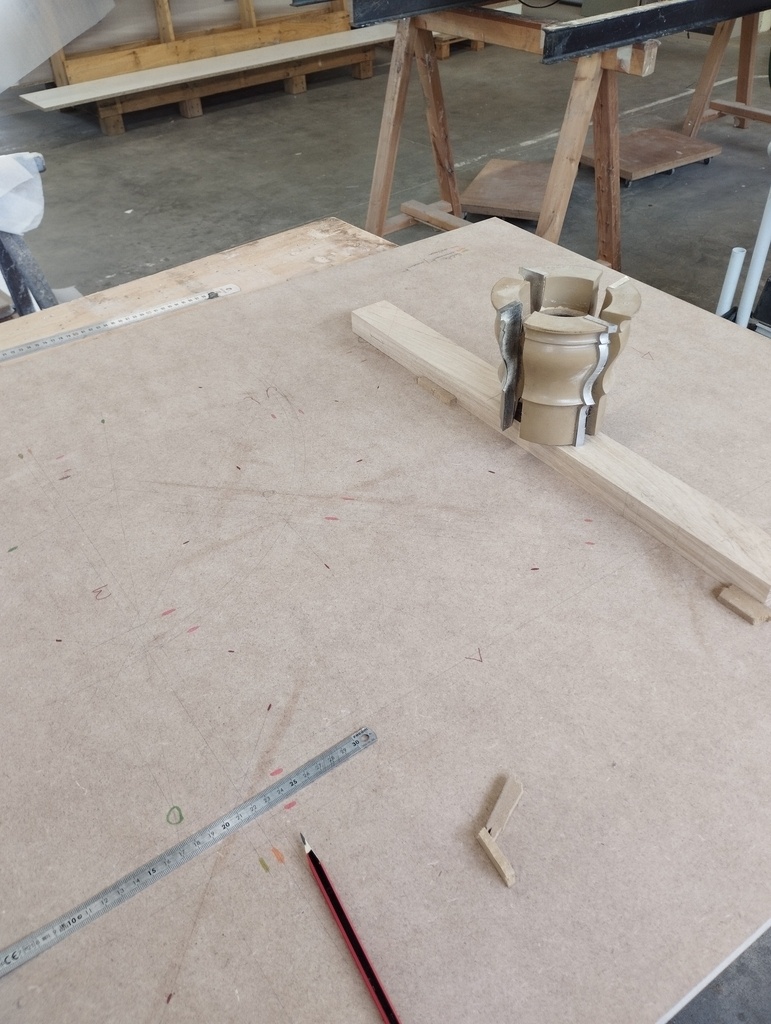

Pour la partie cintré j'ai remonté 2 points déterminant la position de mon cintré. J'ai l'ai ensuite usiné au bouffe tout avec un gabarit reprenant le cintre extérieur.

Finalement j'ai relevé tout mes trait et tracé tout les coupes, mortaises et ravencement nécessaire.

PS:le tenon du montant biais est débouchant en parti haute, c'est une sorte d'enfourchement

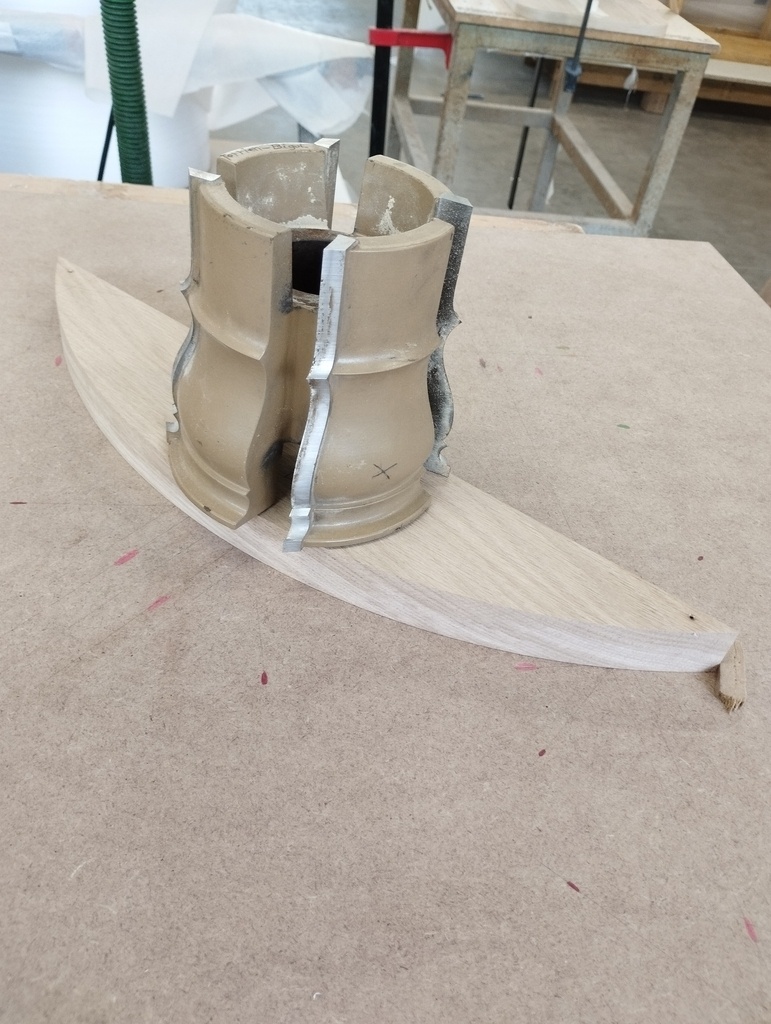

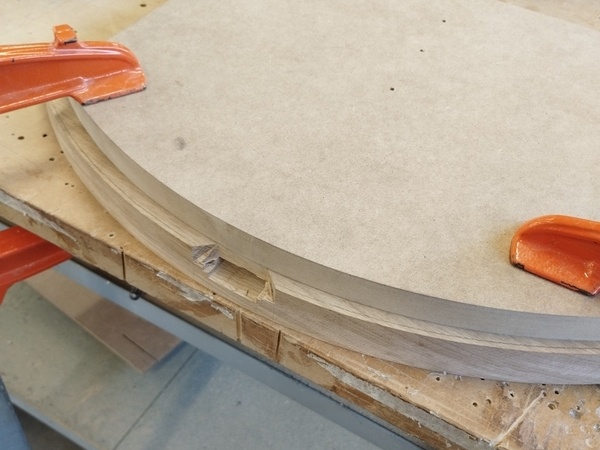

Pour tailler les ravencements cintrés j'ai utilisé des gabarits "forme/contreforme" reprenant les cintres exacte (il fallut être très précis sur la corrélation des 2 cintres pour avoir un arasement qui plaque parfaitement des 2 côtés).

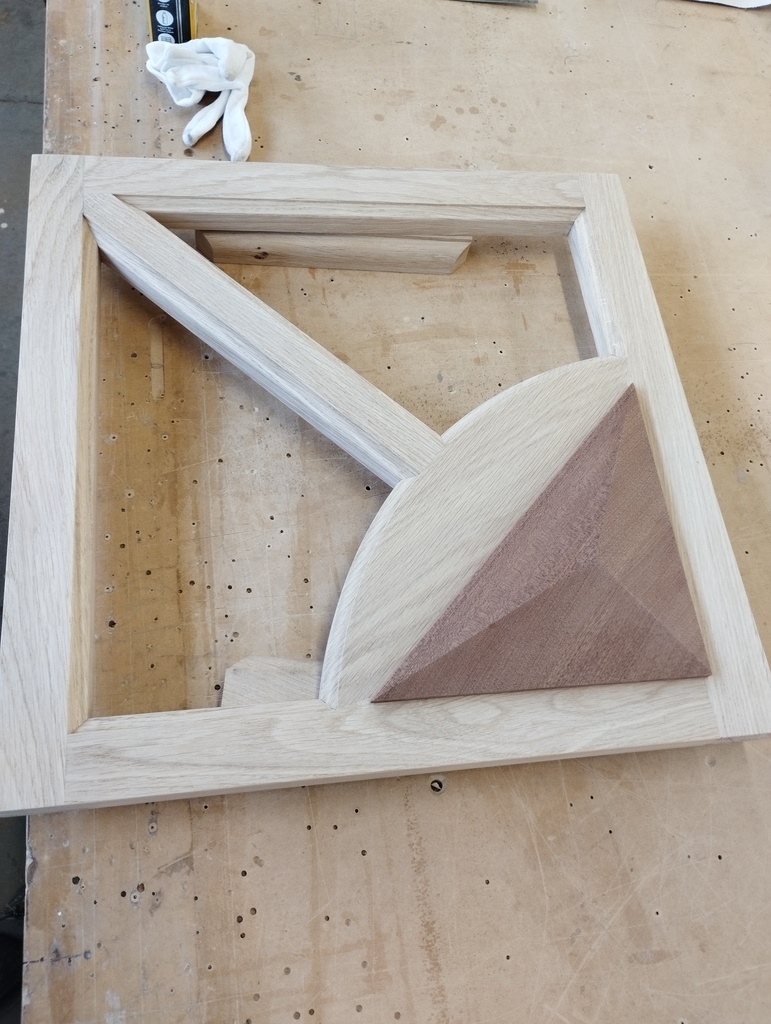

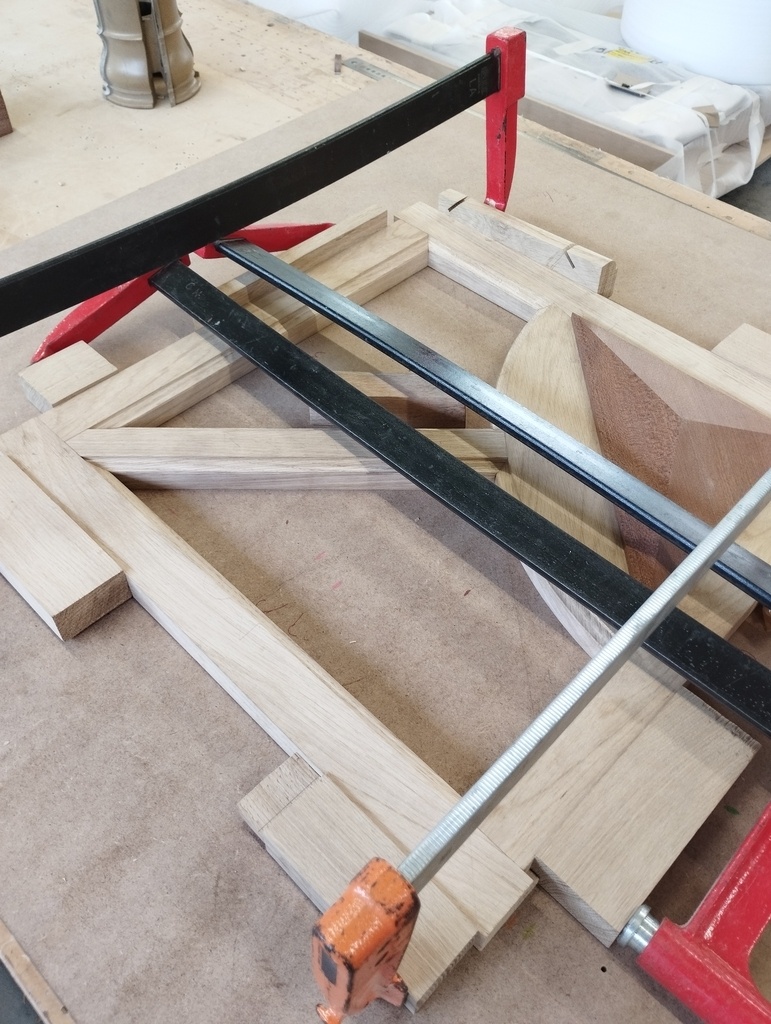

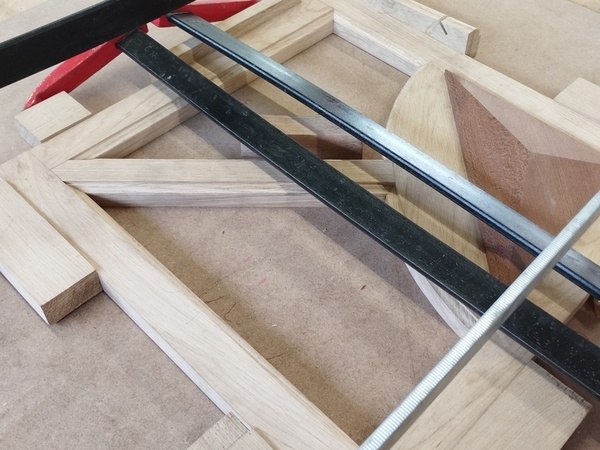

Finalement le collage qui fut assez laborieux au vu de la forme de la pièce (la photo est un montage à blanc, le collage final s'est fait sur dormants bien dégauchis)

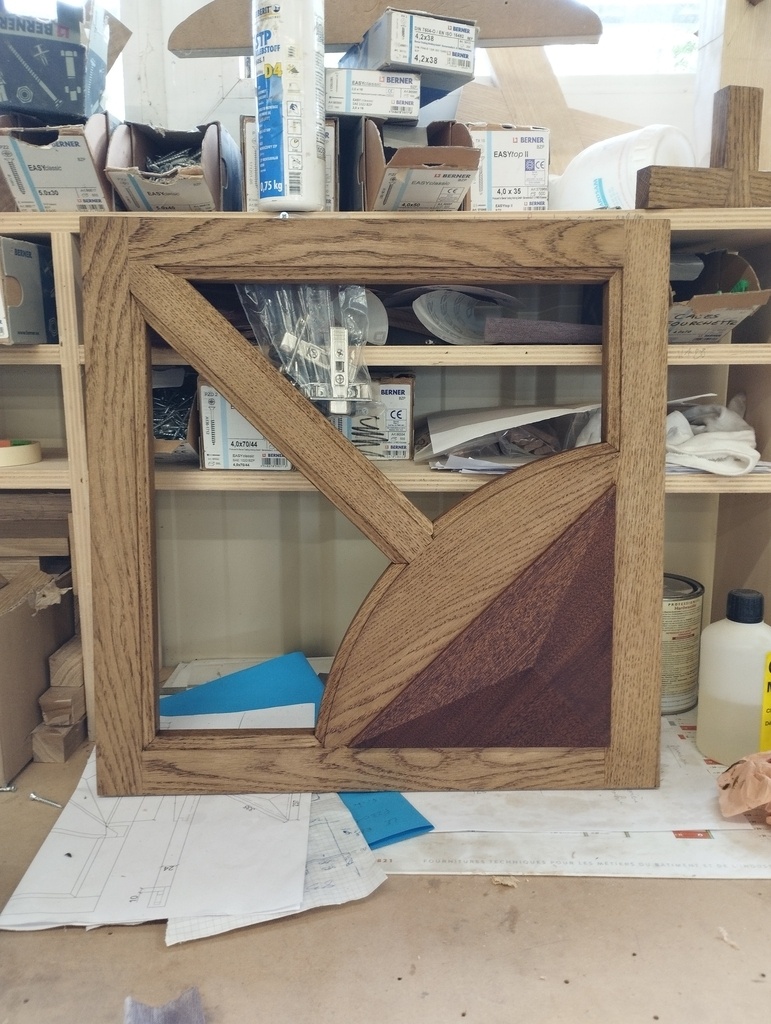

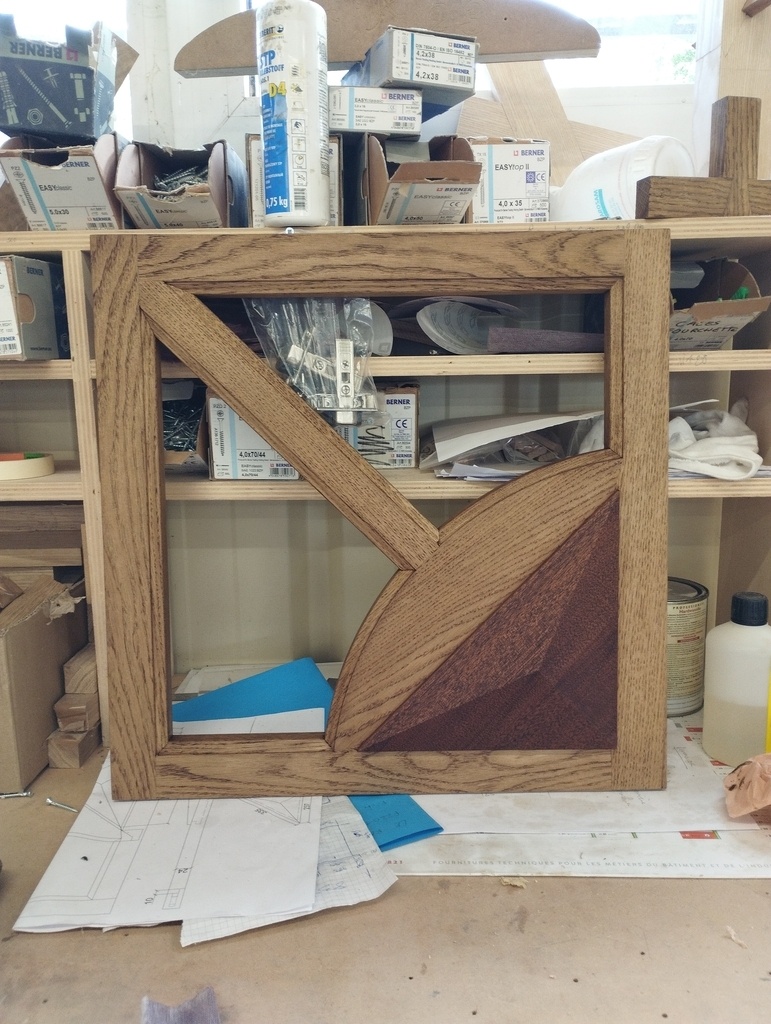

Finition puis cirage à la cire teinté.

Elle fait ressortir les coupes ce qui n'est pas ce que je voulais, elle plaquent toute pourtant. Peux être aurais-je du utiliser une finition incolore.
