Atelier Ebénix

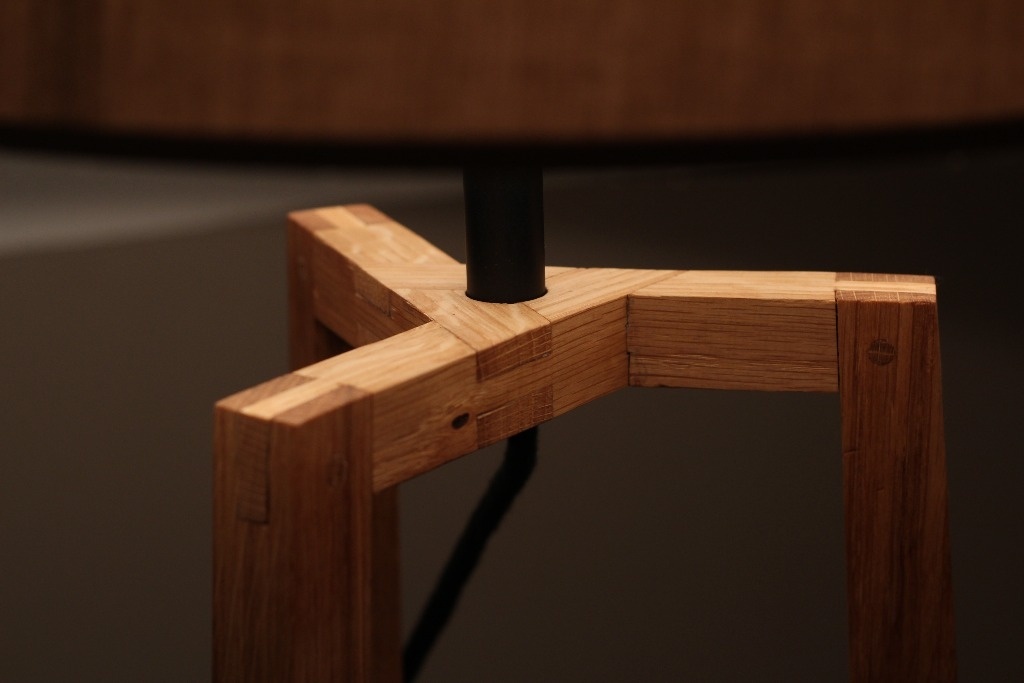

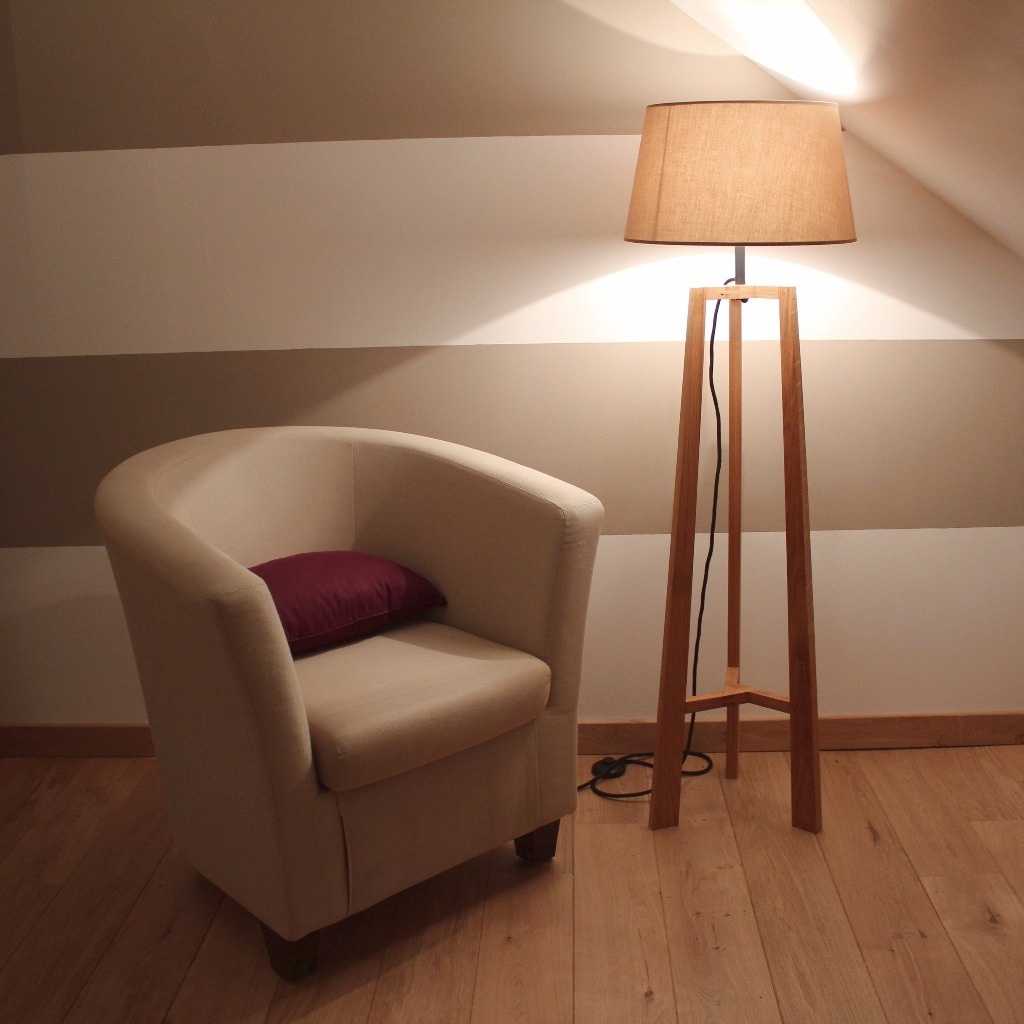

Lampe trépied


Ce projet, a été réalisé dans un but pédagogique. Après avoir fait le plan sur Sketchup, je l'ai refait à l'échelle 1 sur CP en vue de face et dessus. Toutes les coupes et les assemblages ont été fait a la main.

Contenus associés


On en parle ici

Atelier Ebénix a publié la création "Lampe trépied".il y a 1 an
keke83


Magnifique!

Keke

Coralie


L'assemblage est super sympa et le rendu général de la lampe est très esthétique et moderne. J'aime beaucoup!

schgreg

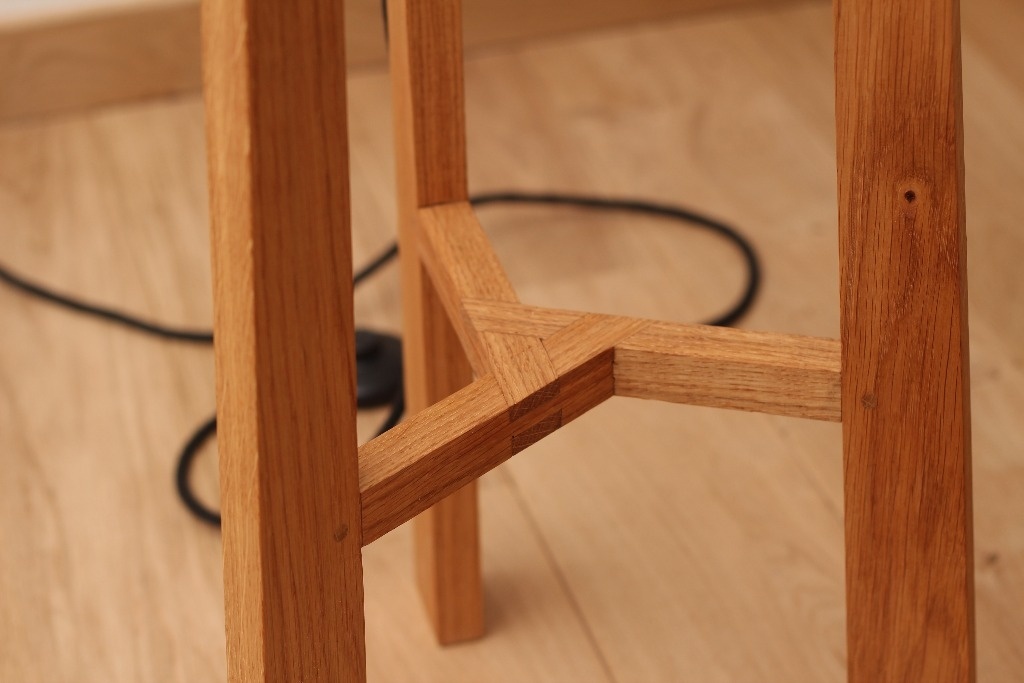

J'aime beaucoup l'assemblage central!

Gwain13


Bravo pour l'assemblage. Très réussi

niconathy


Très épurée cette jolie lampe.

gibetb


J'aime beaucoup également ! Bravo.

niconathy


La mise en place de l'assemblage central n'a pas dû être simple.

sanglier

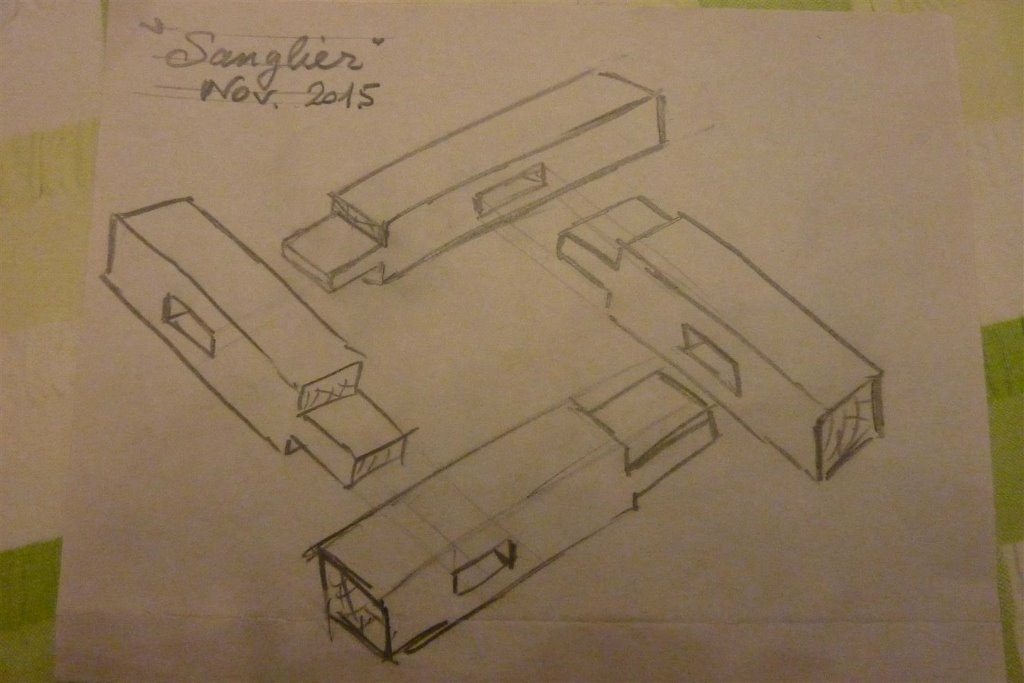

un probleme de ce genre pour l'assemblage des 3 bois

Syldesalpes


Simple, sobre, efficace et bien réalisé.
J'adore

niconathy


Avec 4 pièces, on les assemble 2 par 2. Mais avec 3 il y a forcément une astuce, et j'avoue sécher. Mais bon, en ce moment j'ai pas la tête à trop réfléchir...

Atelier Ebénix


Merci!! Avec trois pièces, c'est les 3 en même temps, pas le choix.
Faut ajuster chaque enfourchement séparément, en laissant dépasser de 5 mm et chanfreiner les 5mm pour pouvoir les emboîter tous ensembles. après on met la colle on enfile tout et quand c'est collé on arase les 5mm qui dépassent.
J'ai pas réussi du premier coup, j'avais au départ scindé une des trois pièces en deux avec un mini tenon mais c'était trop fragile.
Je vais mettre quelques photos de la conception ce soir.

a+

niconathy


Maintenant je comprends mieux. Tel que c'est sur les photos, c'est impossible. Bien vu le tenon qui dépasse avec un chanfrein.

ecto1


vraiment magnifique ! bravo, et la photo est superbe.

cereus45


Bravo un travail à la main je suis admiratif 👍

Atelier Ebénix

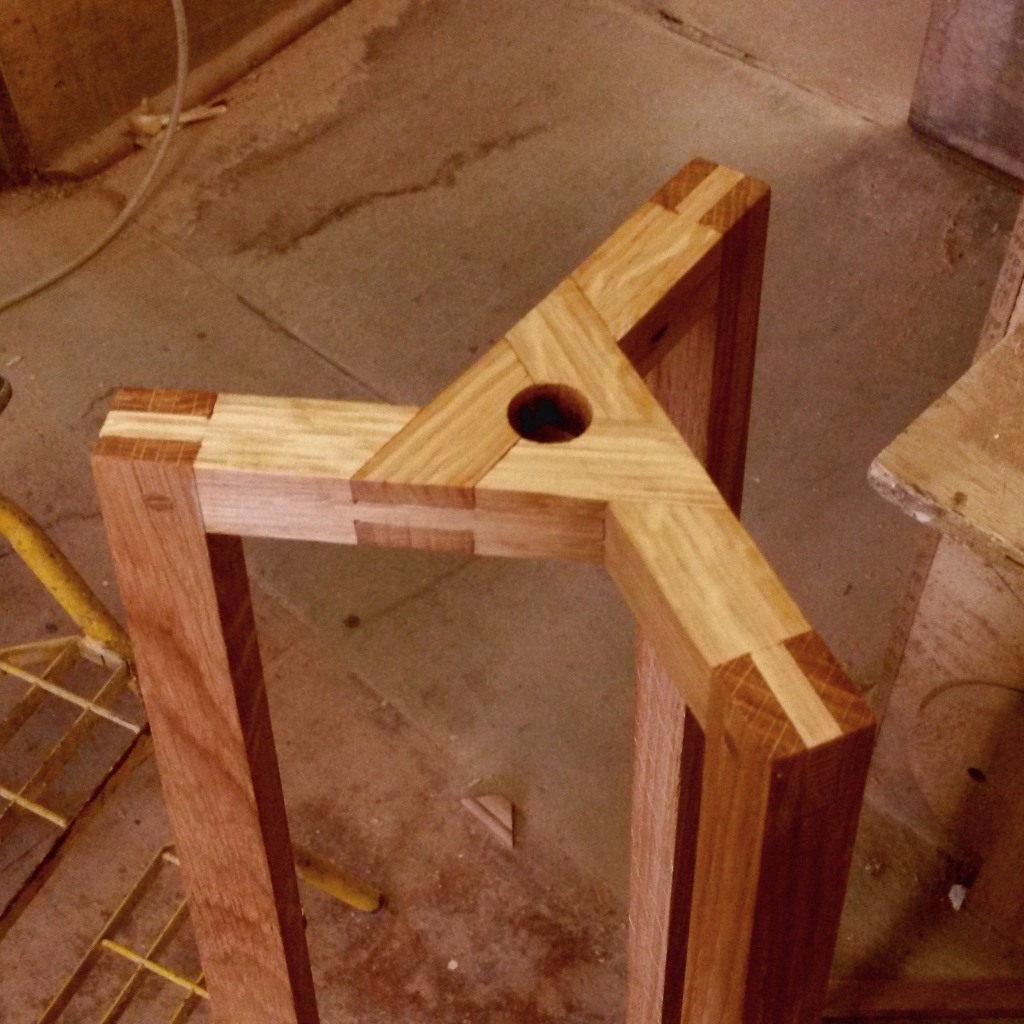

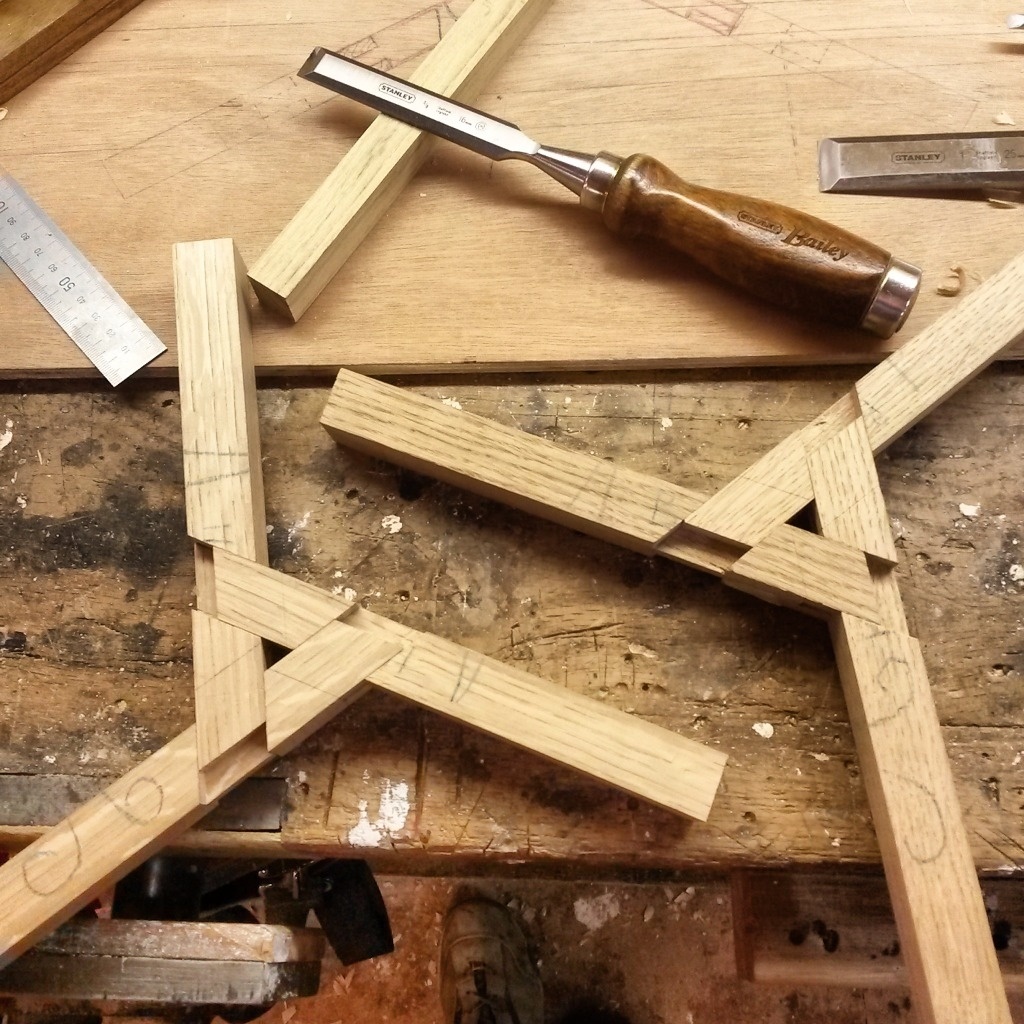

Quelques photos en cours de fabrication.

Herve39


Excellent design, et belle réalisation.

txintxo

bravo, la réalisation est parfaite, on se demande à quoi servent les machines quand on voit ca :)

Atelier Ebénix


Merci, les machines, elle servent à gagner du temps... j'ai mis plusieurs jours pour faire juste une lampe... après j'ai investi dans de très bon outils à mains et j'ai passé 6 semaines de formation à m'en servir pour faire des assemblages et apprendre à les utiliser. La lampe c'est mon projet de fin de stage.

niconathy


Tu peux nous en dire plus sur les outils à mains dont tu as fait acquisition. Pour avoir un bon rapport qualité prix, c'est pas toujours facil de s'y retrouver. Je suis preneur de ton expérience en la matière.

bodysoap

une belle idée, plein d'esthétisme !

Atelier Ebénix


@niconathy alors, c'est pas forcément du bon marché mais c'est pour longtemps.

-scie à dos Thomas flinn
-ciseaux stanley 6-12-16-25
-pierre japonais 1000-3000
-demi varlope lie nielsen
-équerre 350mm ULMIA
-petit rabot 60 1/2 faithfull qui fait l'affaires, je ne m'en suis pas beaucoup servi.
-fausse équerre faithfull.
-Trusquin faithfull mais j'en ai fait un autre à clé plus confortable à utiliser.
-maillet, reglet, crayons papier 4h affûté en pointe, poite à tracer.

Quelques outils fait maison
-le trusquin à clé
-mini équerre dans un morceau d'alu
-un trace queue en bois
-un cuir pour l'affûtage avec une ancienne chaussure.

Je crois que c'est tout. Voilà t'as mon atelier entier!!

Pierro


Salut @boow peux-tu préciser les angles entre les 3 stp ? 120° mesurés ?

Est-ce que tes pieds sont à la vertical (angle droit sur l'épaulement de l'enfourchement haut) ?

Qu'est-ce qui soutient ton abat-jour ? une partie en métal ? un tube en bois ? Merci pour ce partage qui est superbe !

Atelier Ebénix

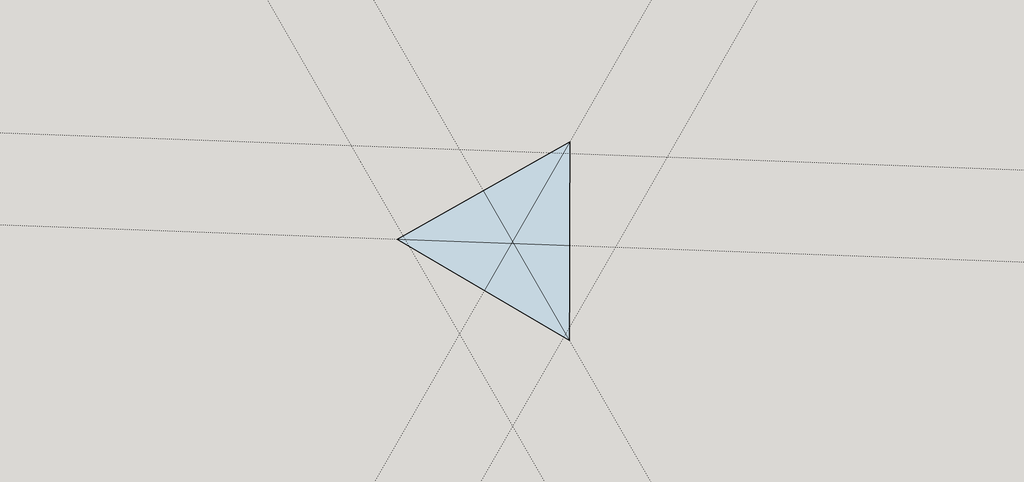

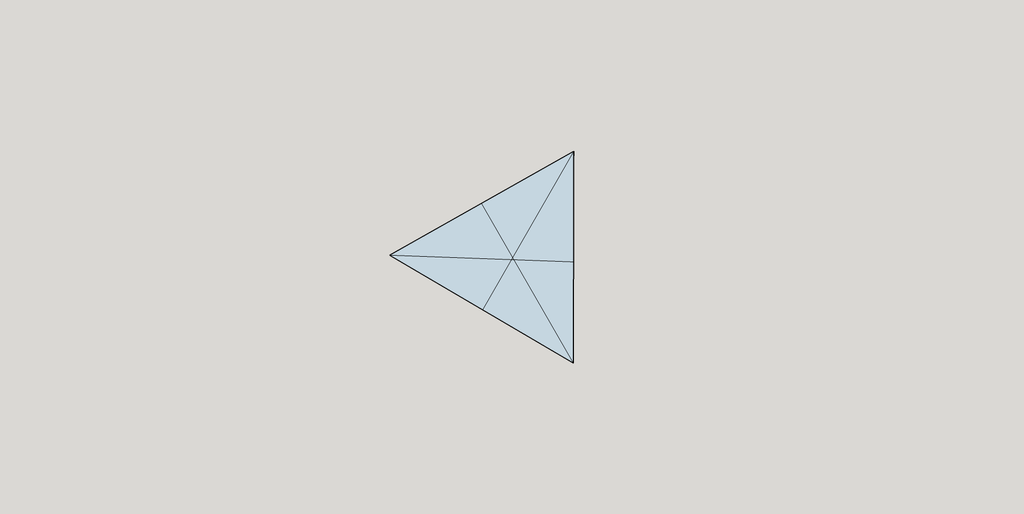

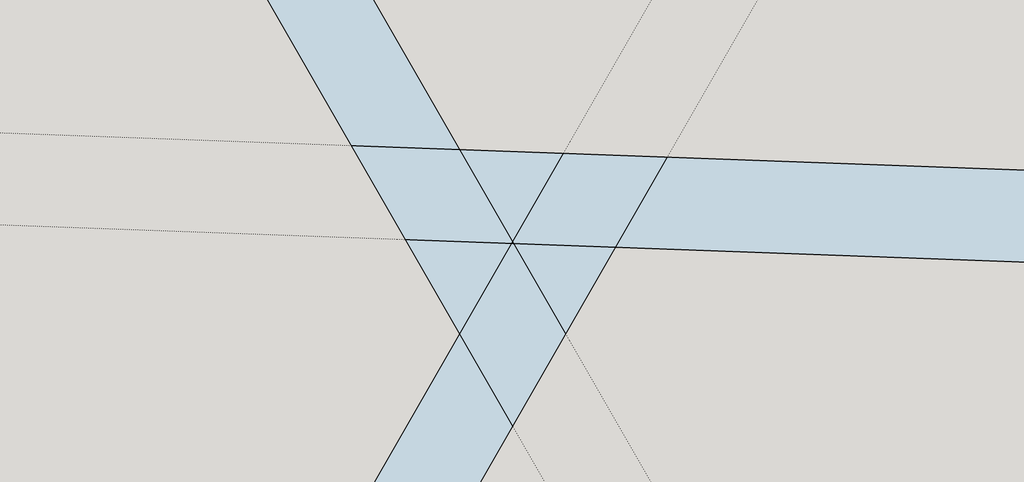

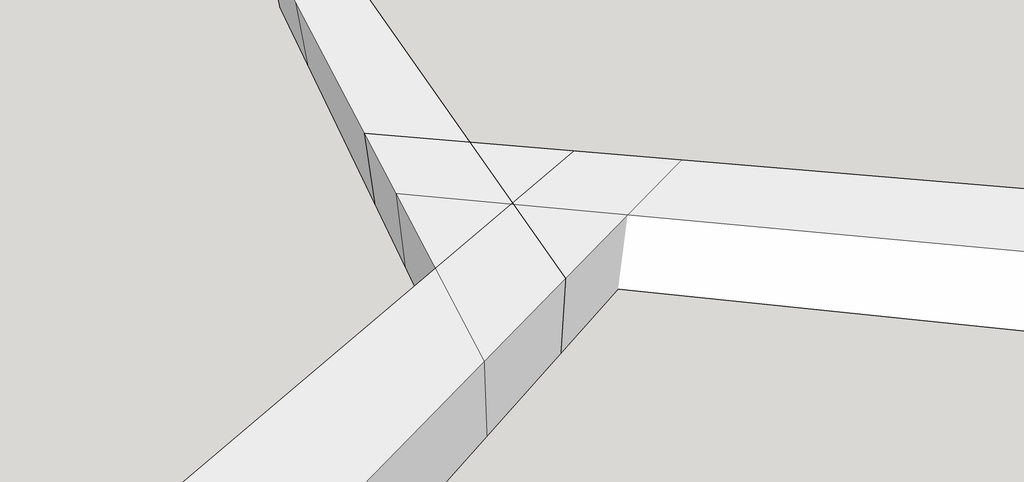

merci @pierro. Pour repondre a tes questions, les pieds ne sont pas a la verticale je crois qu'il y a un angle de 5 degres a peu pres. Pour le triple enfourchement, je suis partis d'un triangle équilaterale j'ai tracé trois droites passant par le centre et les cotés, et je les ai chacunes fait tourné d'environ 12 degres dans le sens des aiguilles d'une montre en prenant comme axe de rotation les cotés. Partis de la, tu peux dessiner tes épaisseurs de bois...

OlivierG

Superbe lampe, je commence la réalisation, mais je ne comprends pas votre dernière explication. Est-ce que l'on pourrait avoir un petit dessin? Perso j'ai récupérer les cotes sur le plan et je pars de là, mais ce n'est peut être pas la meilleure solution!

Atelier Ebénix

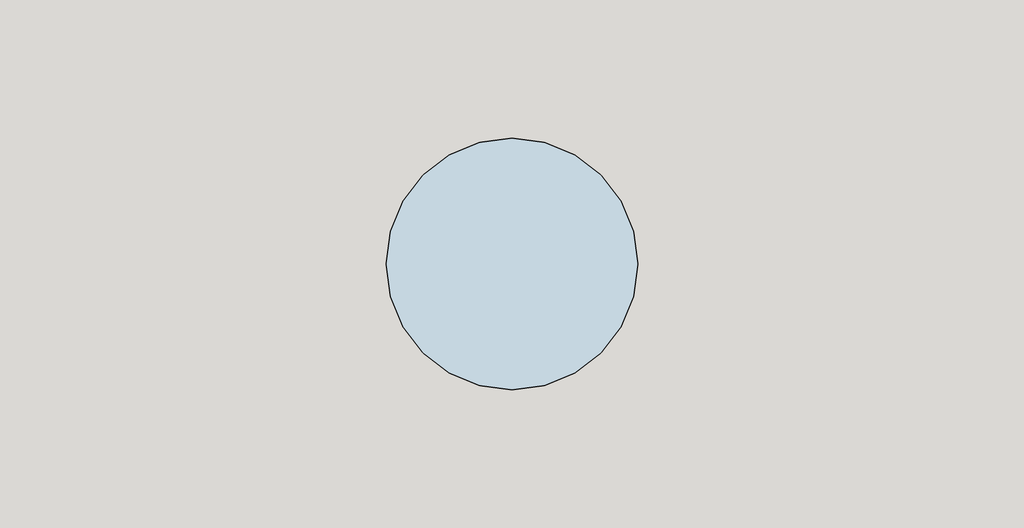

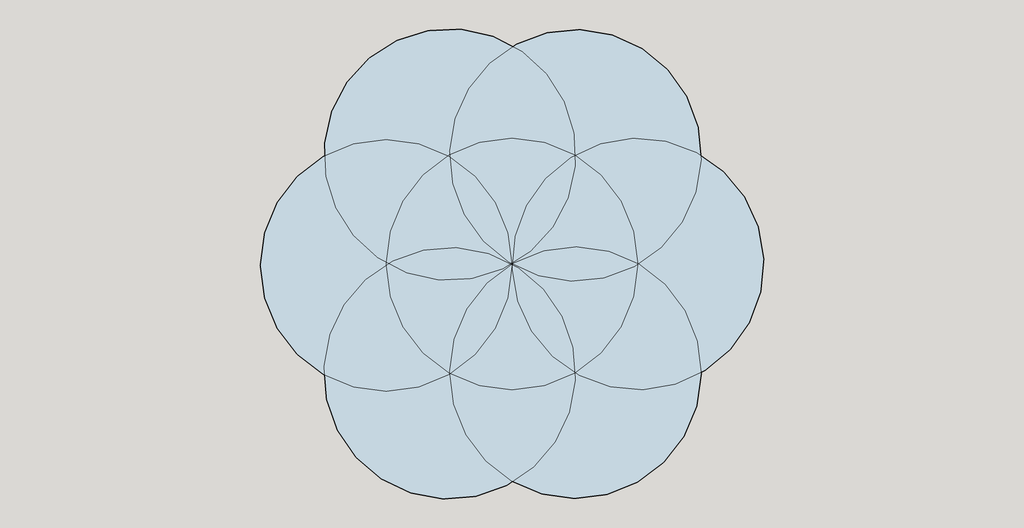

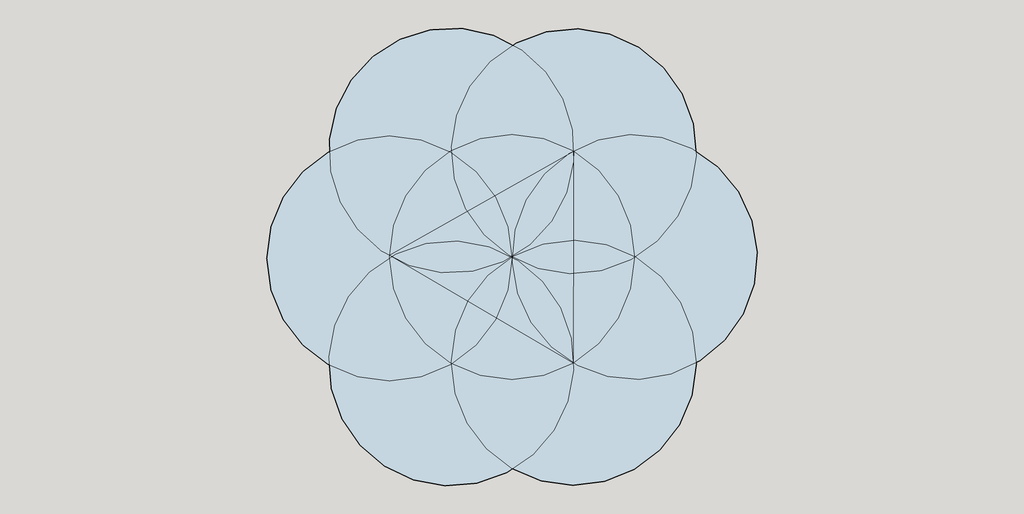

Désolé de répondre si tard!! en gros c'est ça!!

niconathy


@boow tes photos ne fonctionnent pas!

Jean-Denis Vauguet


@boow en effet, les images n'ont pas été uploadées correctement. Te serait-il possible de les remettre ? Merci !

Atelier Ebénix

Pierro


As-tu fait les 3 enfourchements d'abord pour le haut et le bas, avant d'intégrer les pieds au bon angle ?
J'aime beaucoup ton travail, et je pense que tôt ou tard, je me lancerai dans un projet de même type.
Pour les outils, tu as une belle collection dis-donc ! Perso, je préfère acheter de l'occasion assez ancienne, anglaise de préférence ... garantie d'outils de très grande qualité à des prix plus à ma portée.

Jean-Denis Vauguet


Merci @boow

Atelier Ebénix


@pierro alors non justement j'ai fait le contraire, j'ai collé les tenons sur les pieds et assemblé ensuite les trois pieds ensembles avec des sangles à cliquets. Si c'était à refaire, je ferai l'inverse car j'ai eu beaucoup de mal pour la finition (araser,racler,poncer...).
merci en tout cas, je vais recommencer prochainement pour deux lampes, cette fois ci, je vais me faire des gabarits et essayer d'en faire le maximum en machine!!
a+

Pierro


Merki
