Réhausseur de pièce pour chariot mobile d'établi

Pour usiner le champ de pièces dont la hauteur est inférieure à l'épaisseur du plateau de l'établi plus la position du trou le plus haut du chariot mobile (environ 15 cm pour mon établi), il est nécessaire de la rehausser.

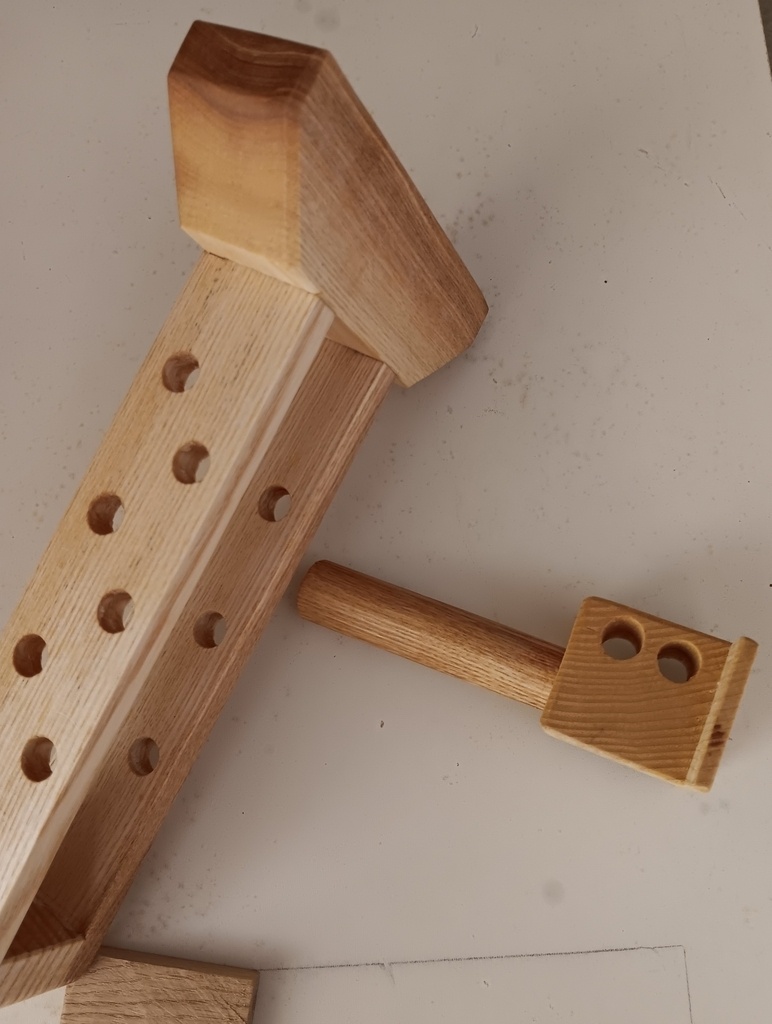

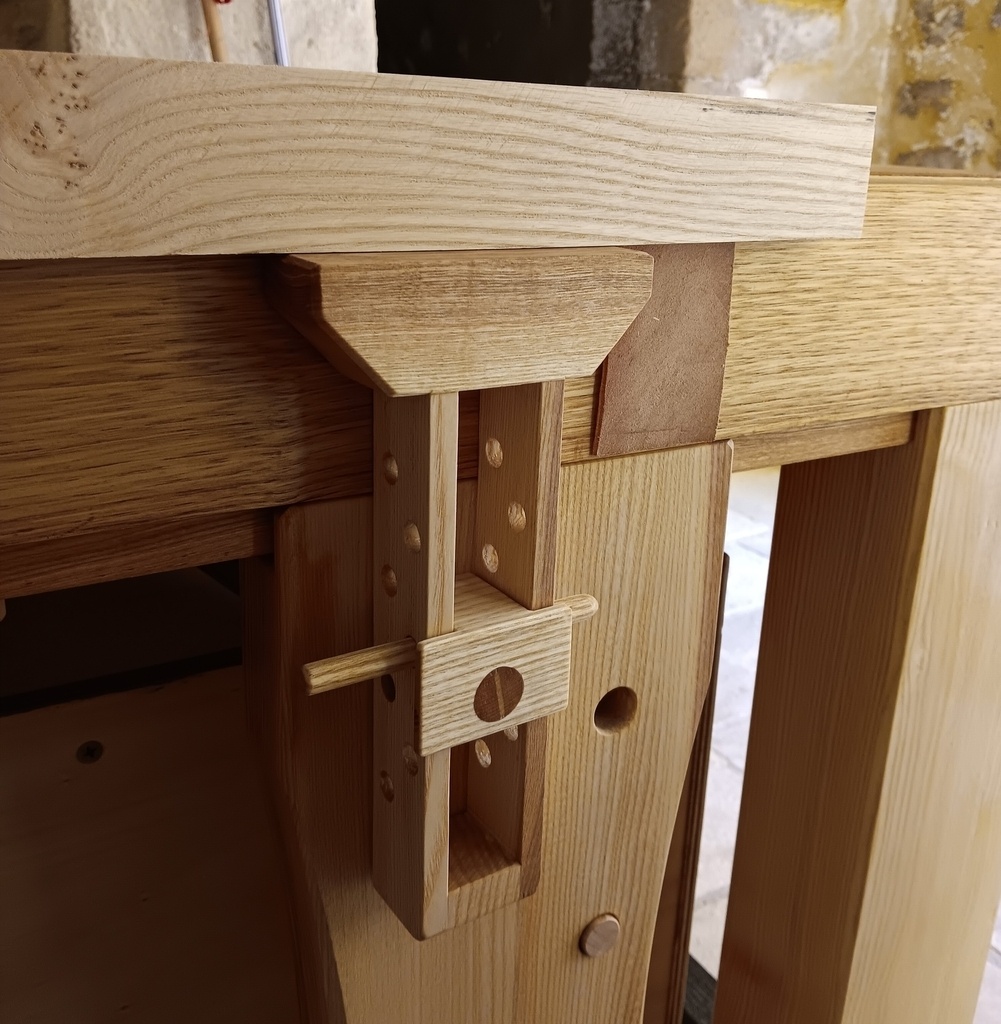

Plutôt que d'utiliser une chute de bois quelconque disposée sur tourillon, ou encore de percer des trous horizontaux selon l'épaisseur de l'établi pour y glisser un tourillon (solution inélégante ), j'ai réalisé ce dispositif d'ajustement en hauteur. Le système est réglé simplement à l'aide d'une cheville. Ça assure aussi une bonne reprise de l'effort vertical lors de l'usinage de la pièce.

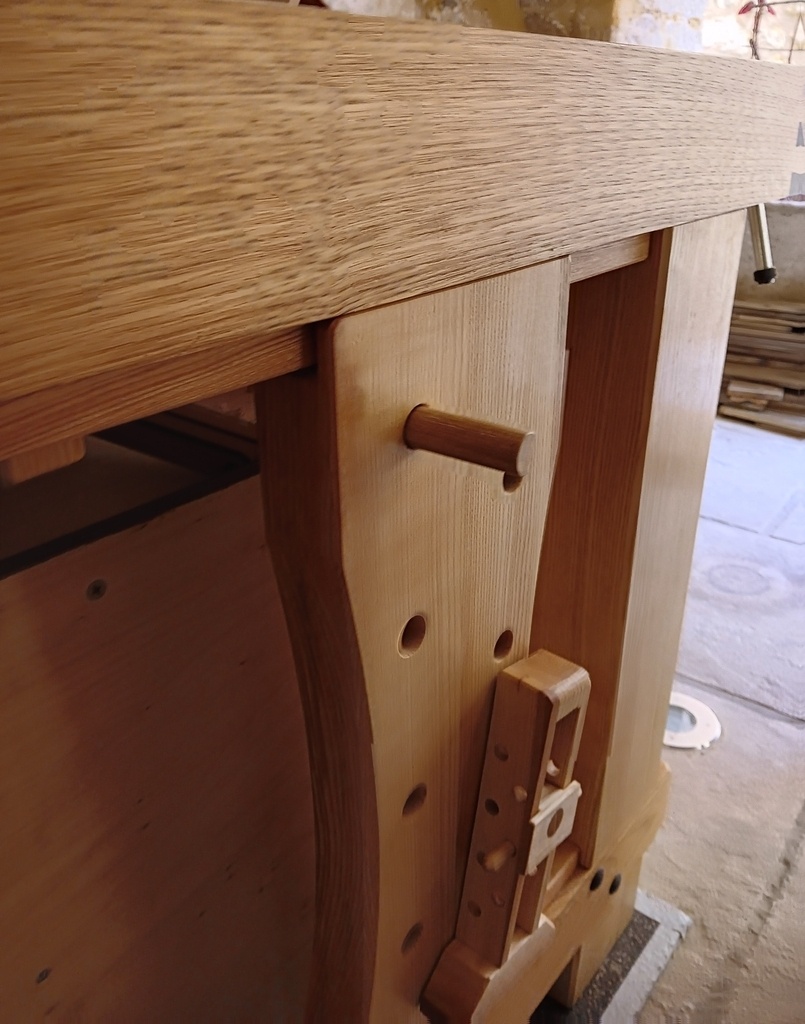

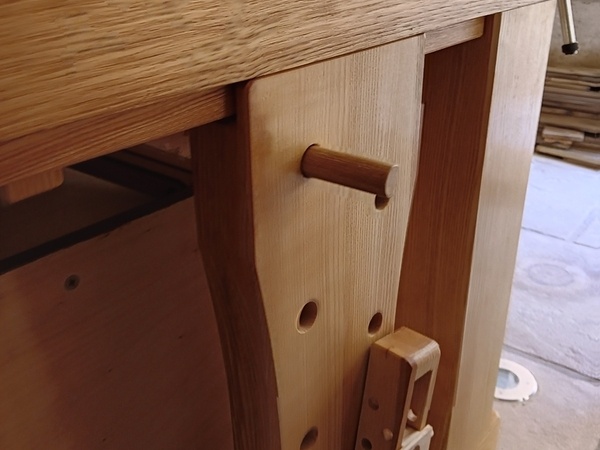

Pour des pièces de hauteur plus importante, on utilise le système classique du tourillon en bois ci-dessous.

+
