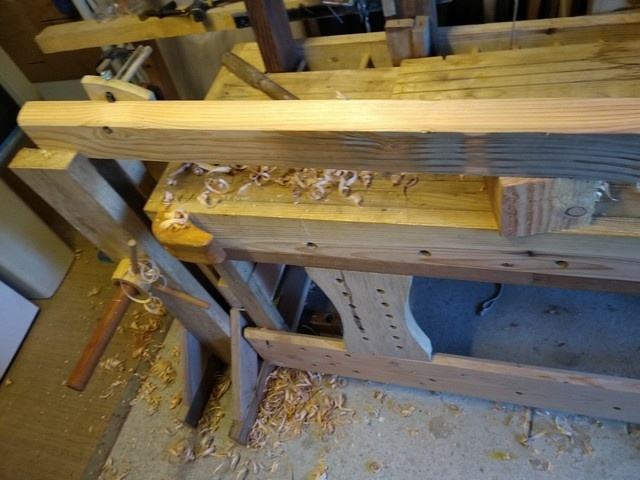

Lors de la construction de mon établi j'ai opté à la place d'une presse d'établi pour le crochet.
Plein de bonnes raisons pour cela : plus facile, je ne connaissais pas donc super moyen de tester, je ne savais pas sur quel type de presse m'orienter, la construction se faisait en mode récup et pas cher.
Si le crochet est vraiment pratique, il y a quand même des pièces que çà ne bloque pas et s'il y a une presse sur les établis on se rend vite compte que ce n'est pas pour rien.

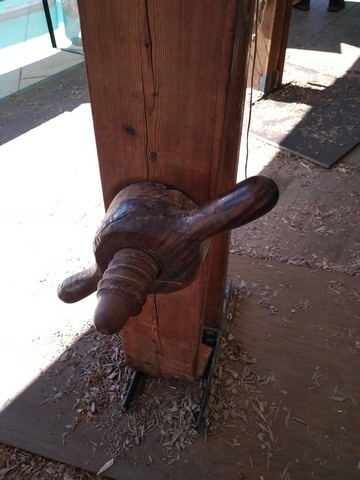

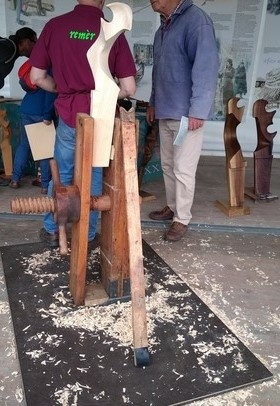

Lors de la semaine du golfe à Vannes, il y avait une délégation de Vénitiens qui était invitées et sous leur tente de démonstration des sculpteurs qui construisent les supports de rames de gondole, les "forcola".
Et là : révélation !!!!! ce sera ma presse!
Je reste dans la même trame que le reste de ma production : récup, travail à la main au plus et cette fois que du bois pas de visserie!

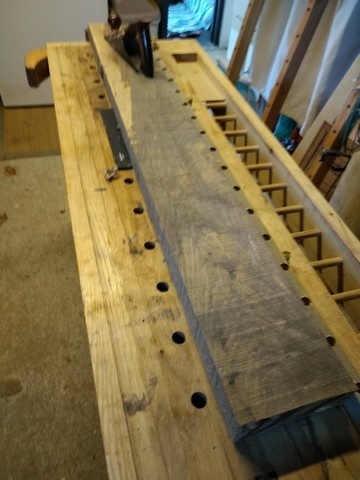

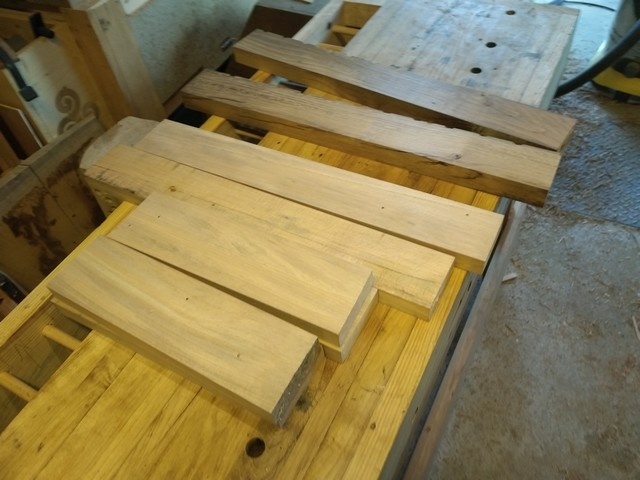

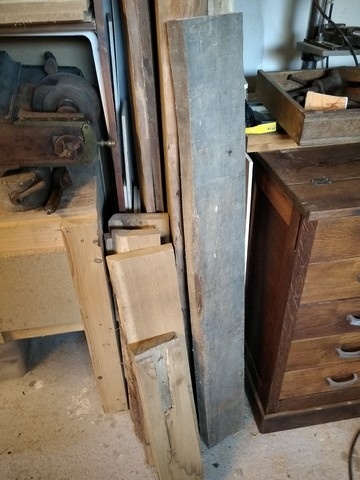

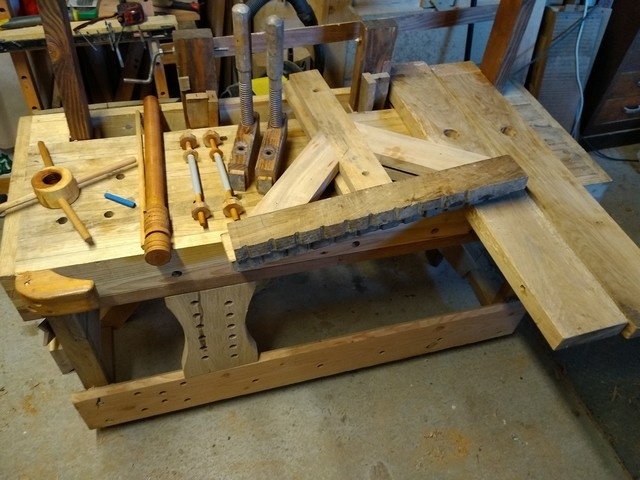

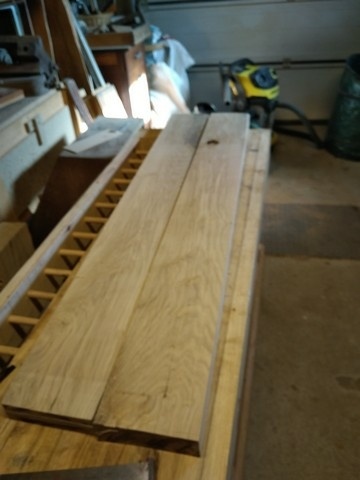

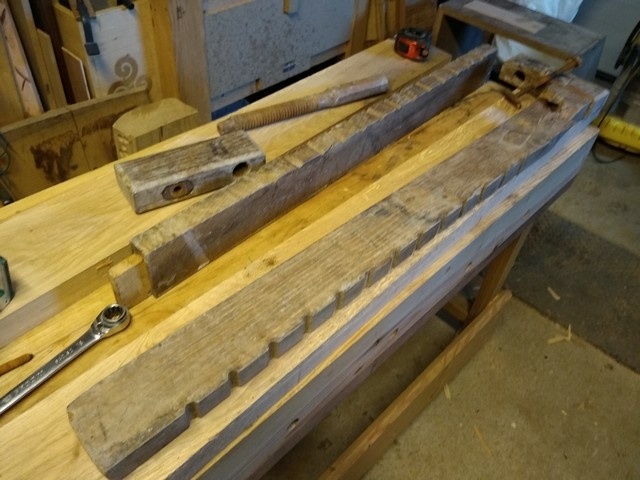

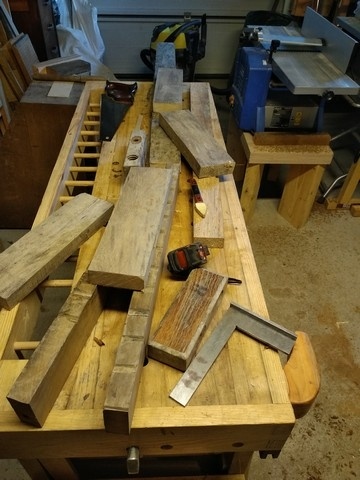

Des planches et madriers récupérés, un morceau de porte manteau "perroquet", des vieux serre-joints dormants en bois...
La version vénitienne est fixée par des cornières métalliques sur une grande plaque, ce que je ne peux pas faire dans mes 15m².

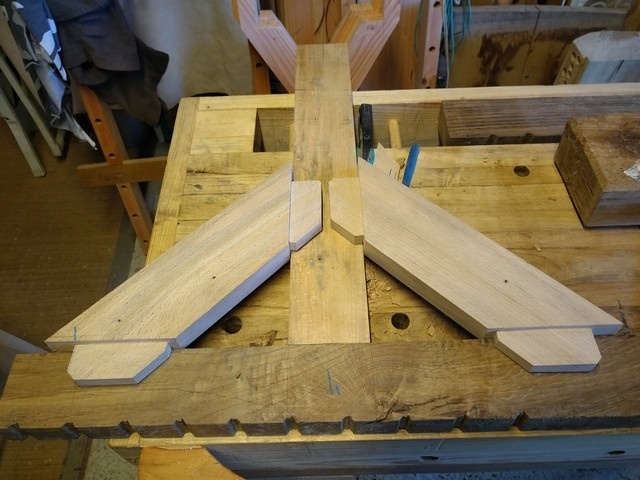

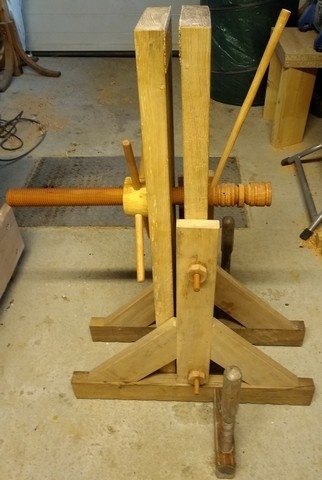

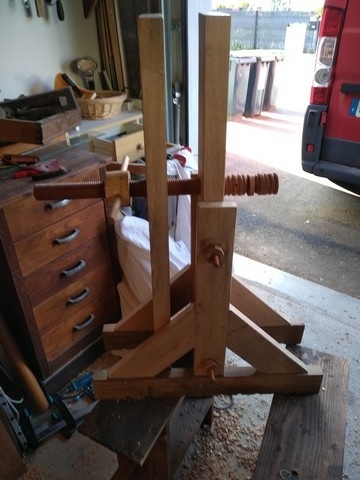

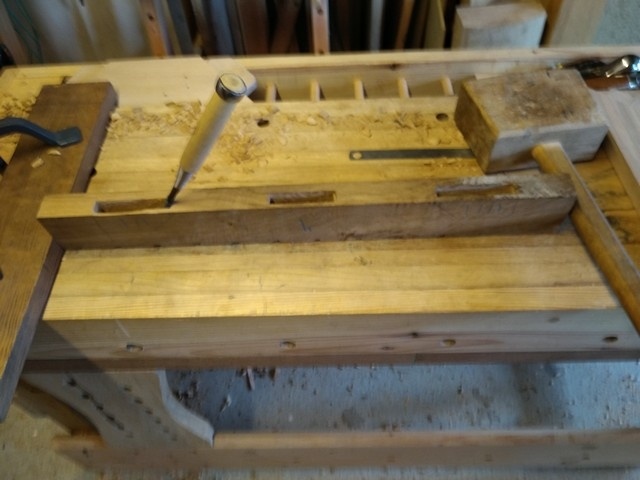

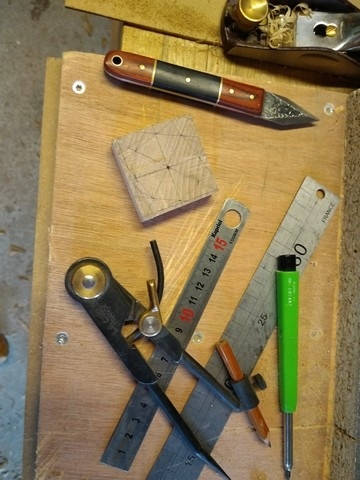

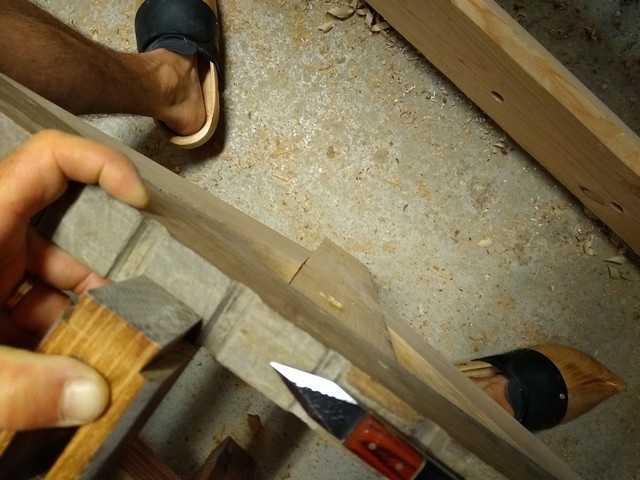

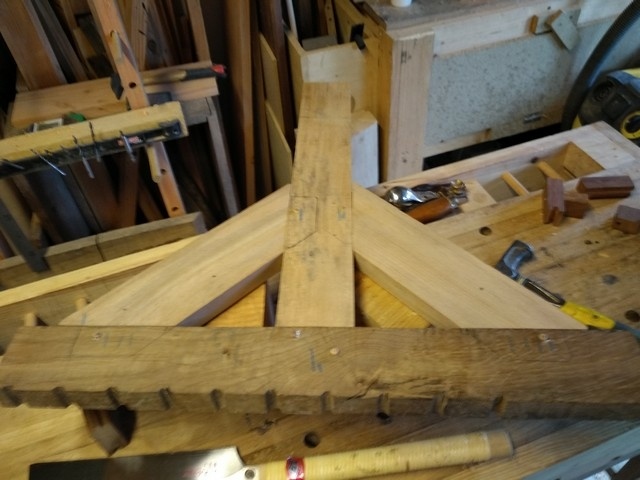

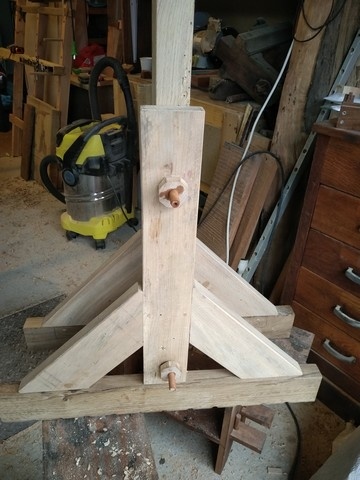

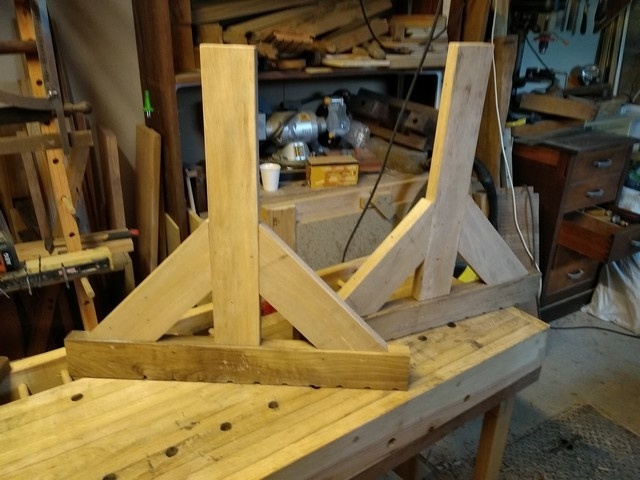

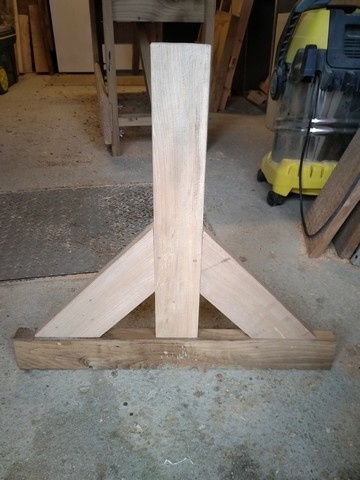

Je décide donc de faire un piétement façon charpente en tenon/mortaise chevillé à tire.

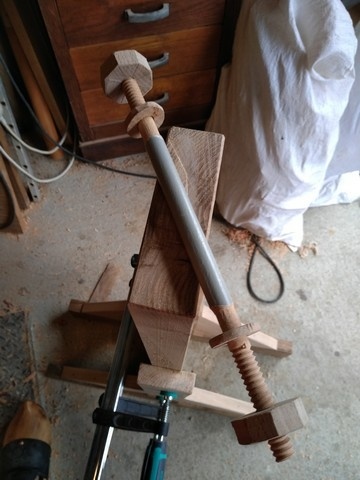

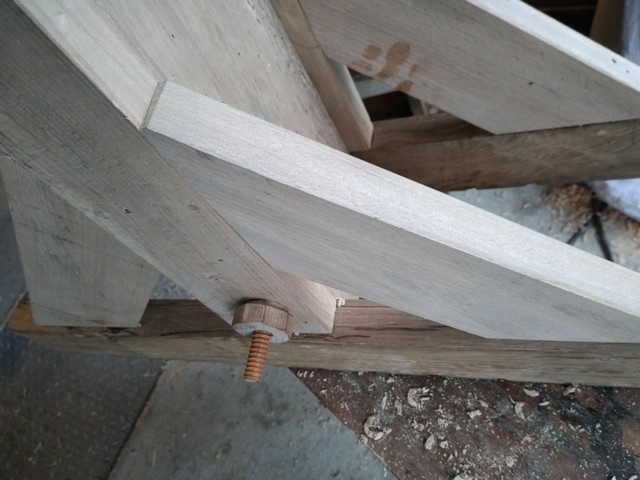

Les boulons en bois (anciens barreaux de lit d'enfants).

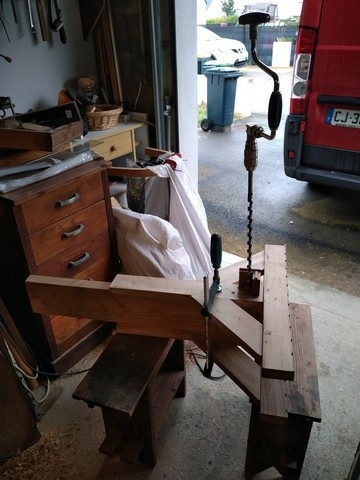

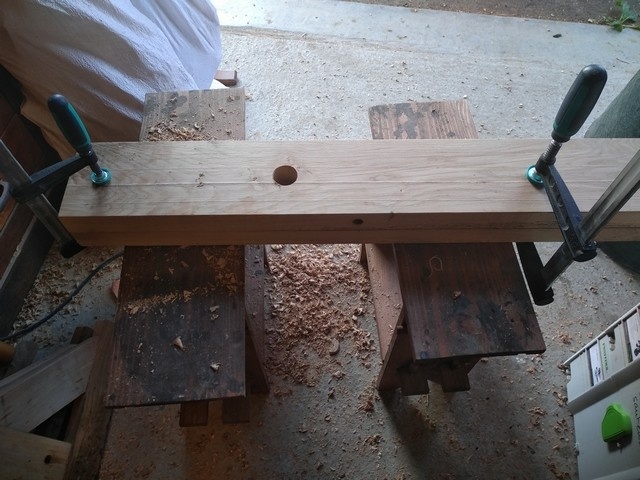

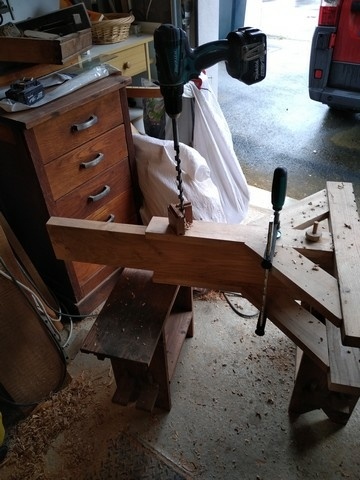

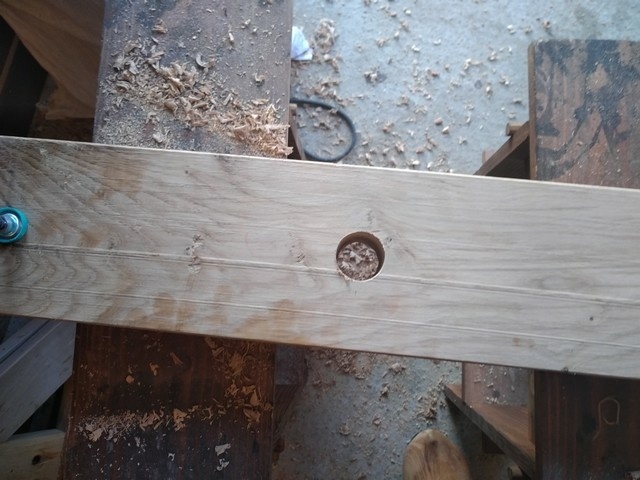

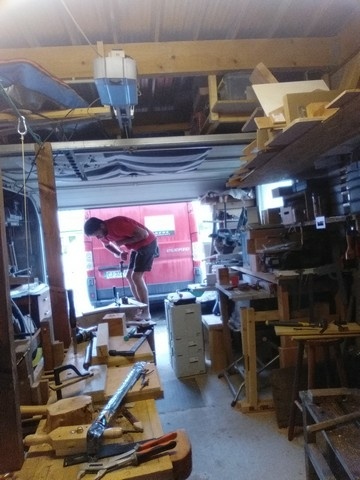

Trou au vilebrequin.
Pour le deuxième trou, j'ai craqué et l'ai fait à la perceuse! je regrette car j'ai failli me retourner le poignet à plusieurs reprises !

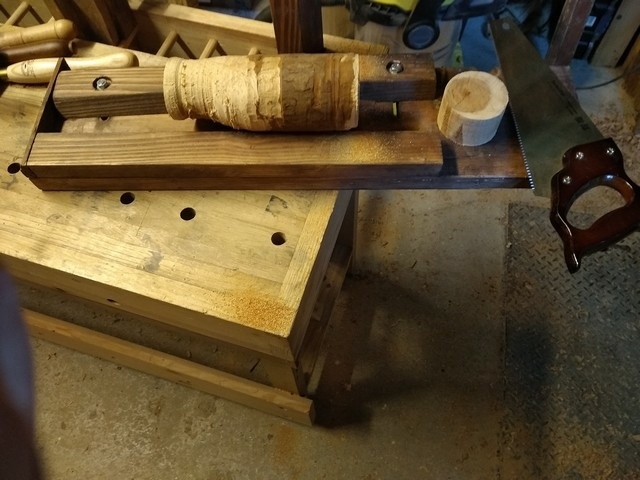

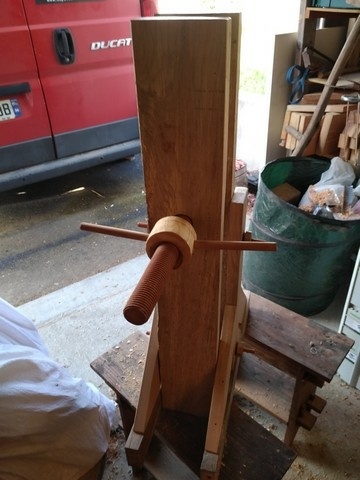

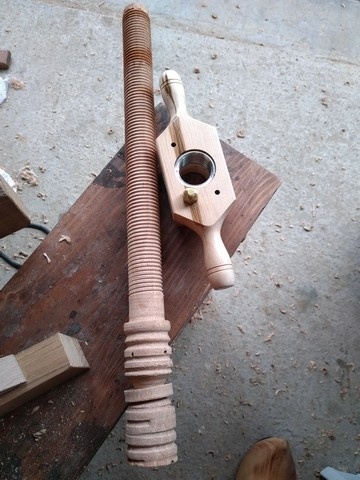

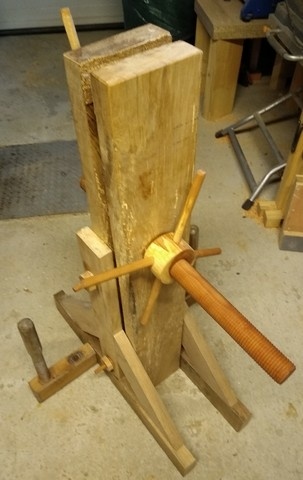

La vis de serrage : un morceau de porte manteau "perroquet".

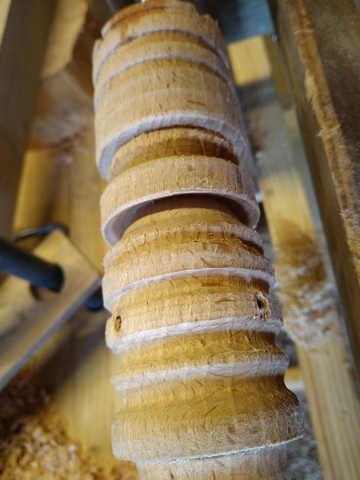

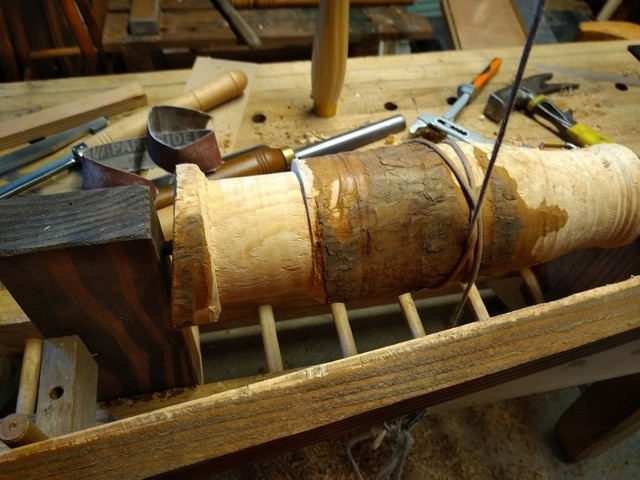

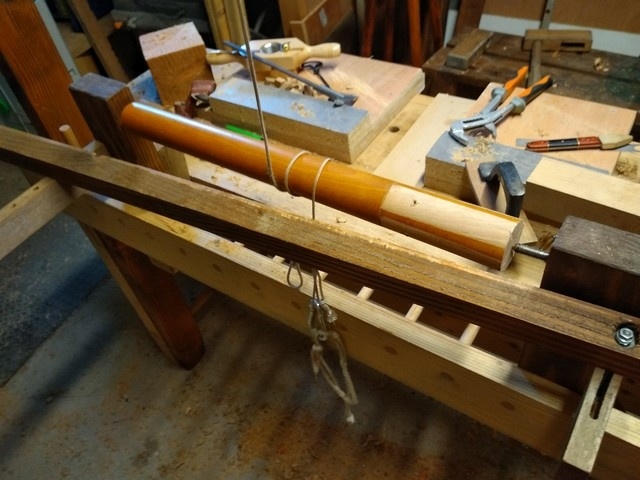

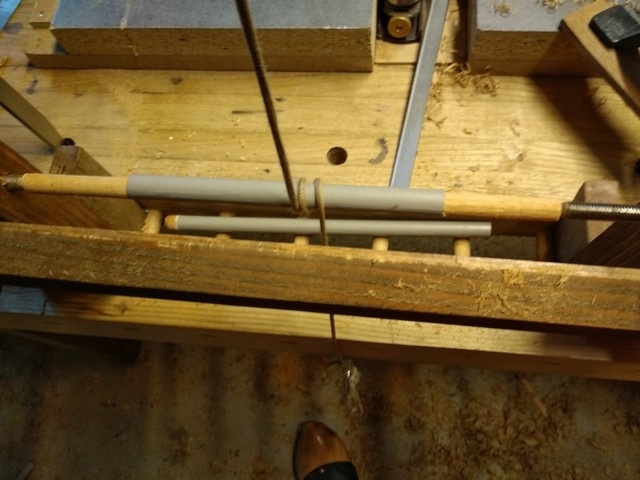

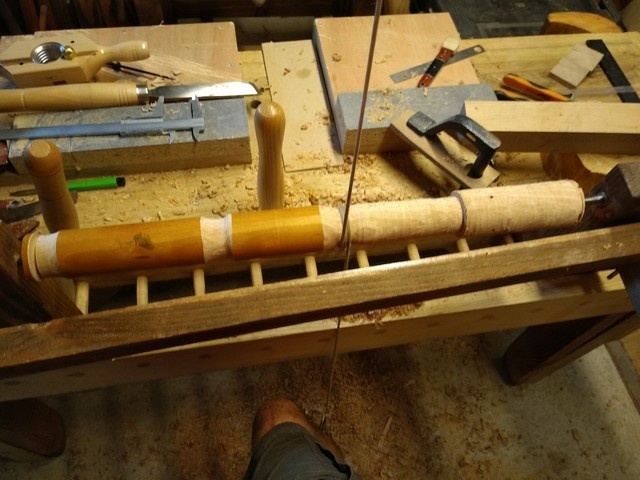

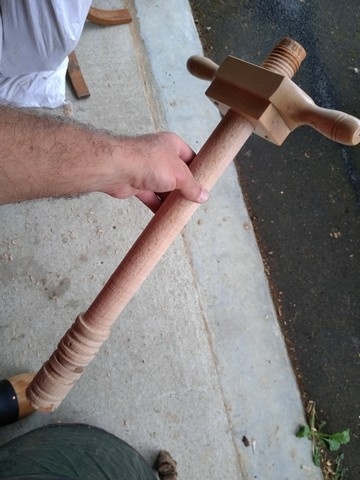

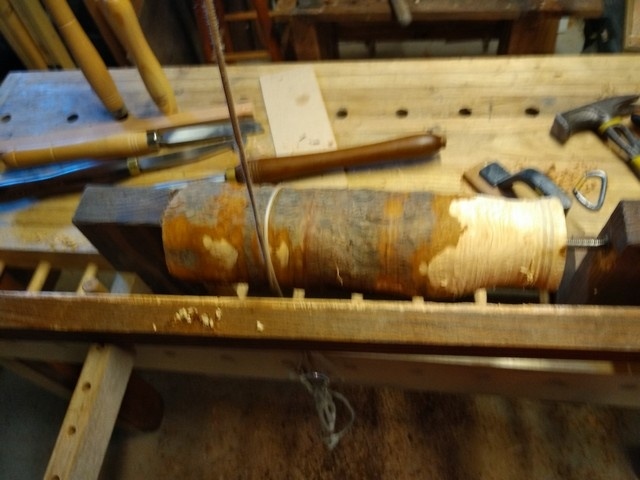

Mise au diamètre sur le tour, filetage (assez long avec une presse pour bloquer le bois ça aurait été plus facile!!!)

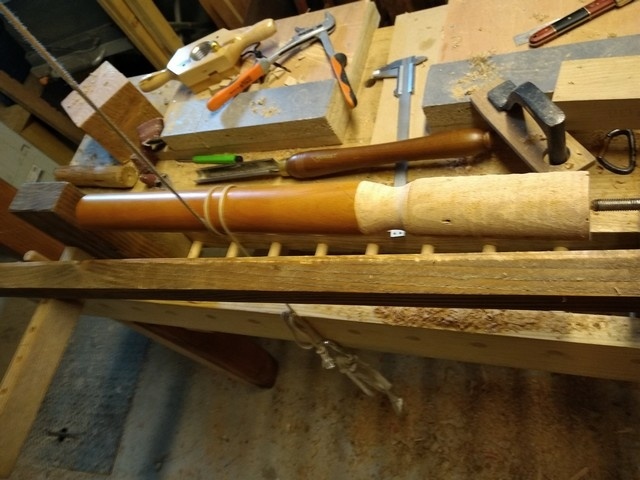

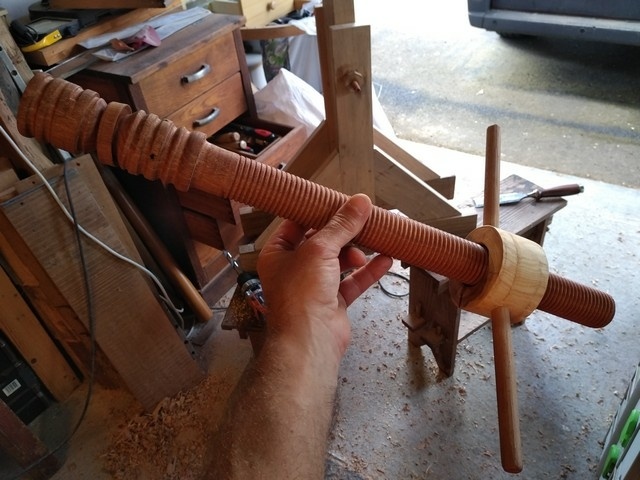

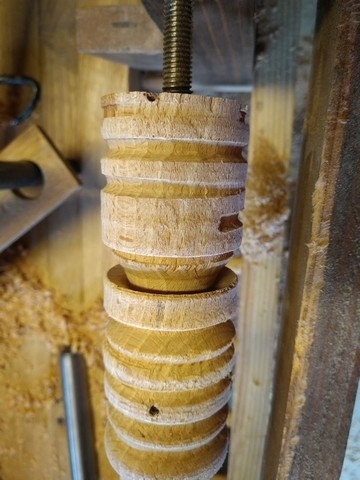

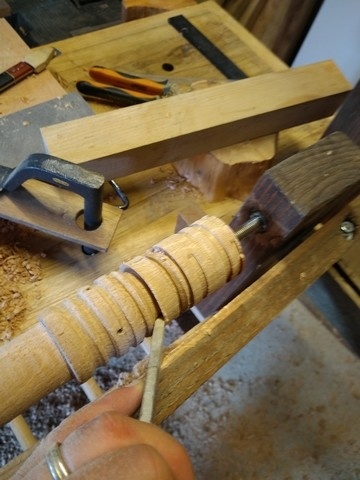

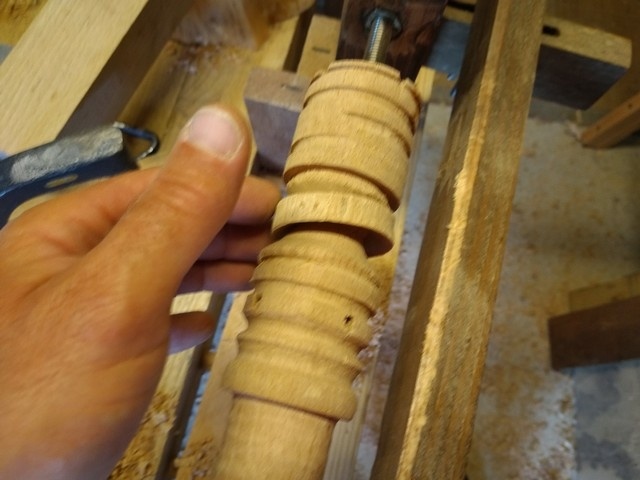

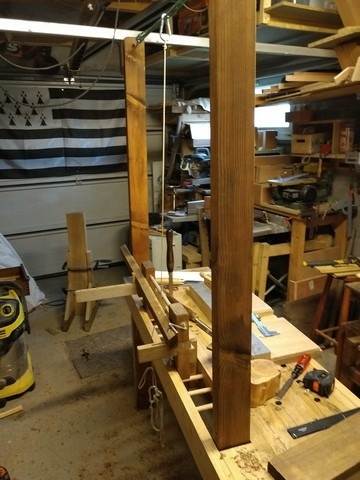

Pour le plaisir, un peu de déco sur le manche : 2 demi creusage (au tour à perche en va et vient ça se fait!) et un anneau mort.

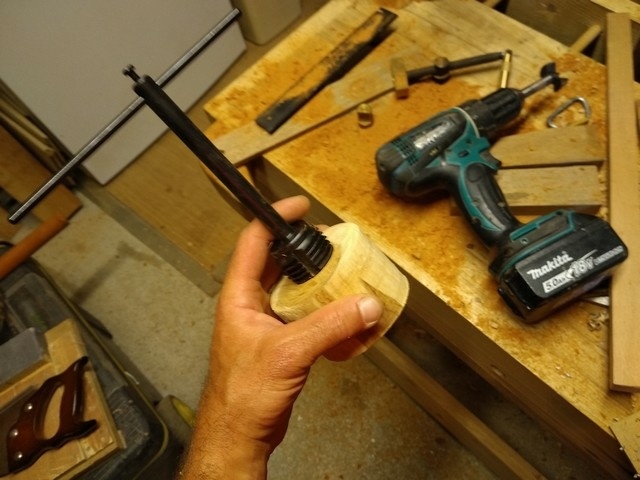

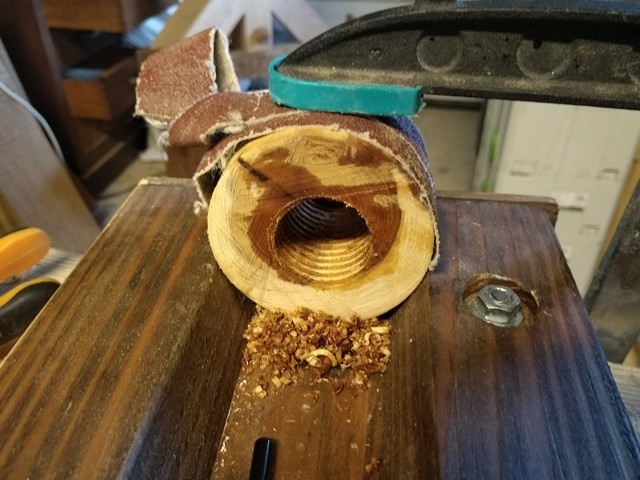

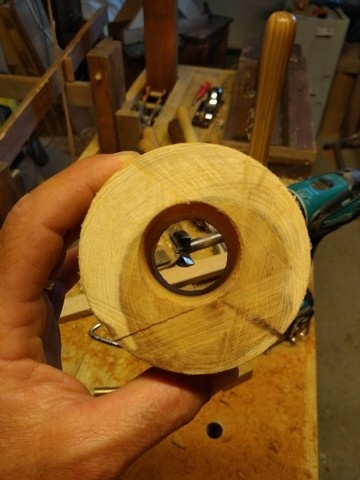

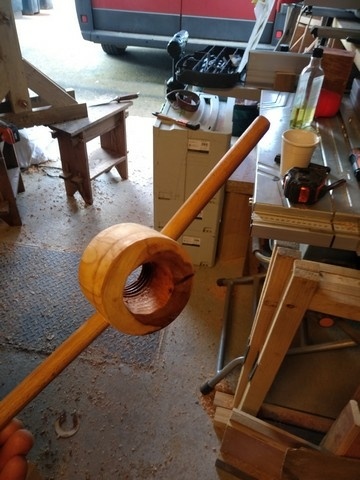

Le bloc de serrage : un morceau d'if.
Super dur à creuser et à fileter en bois de bout!!!
J'ai retiré le filetage sur la moitié au couteau de sculpteur car cela faisait trop de résistance au vissage!

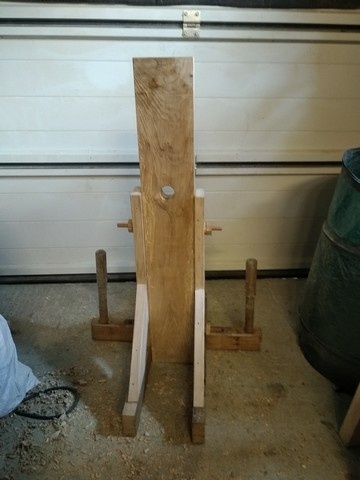

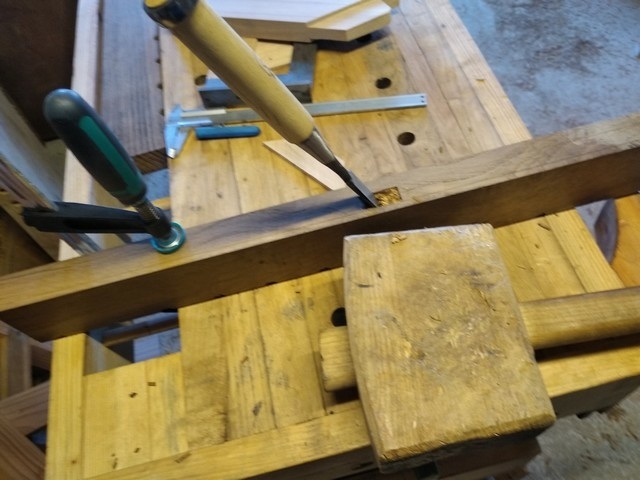

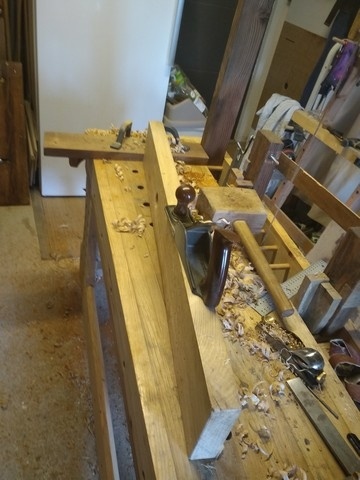

le trou dans les presses et léger rabotage de la presse mobile pour quel passe facilement le piétement.

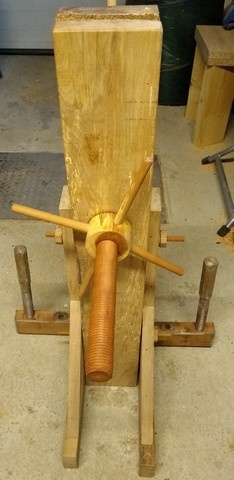

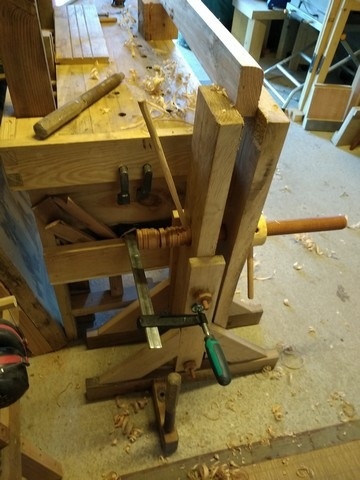

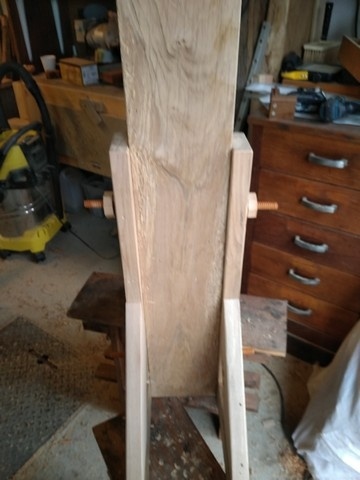

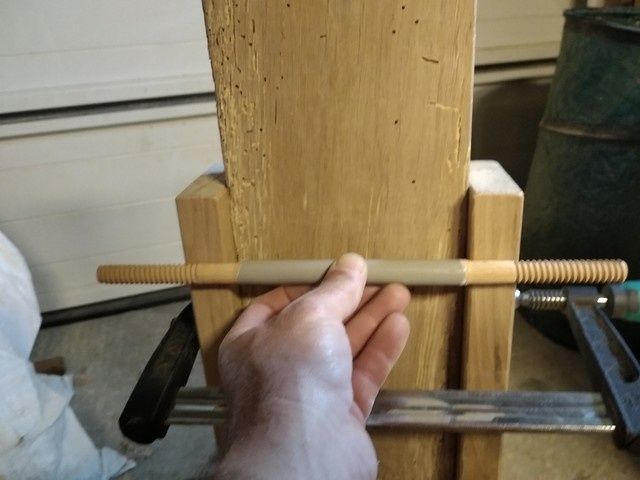

pour les appuis latéraux j'ai utilisé les parties filetées des serre-joints pour compenser les défauts de stabilité due au fait que la presse est déplaçable.

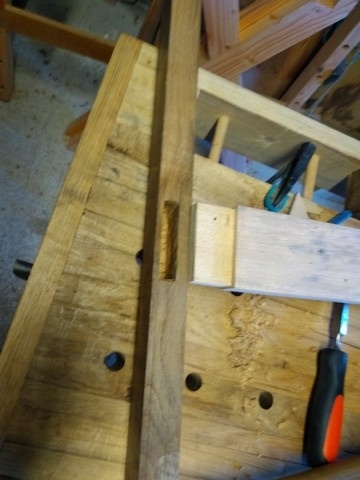

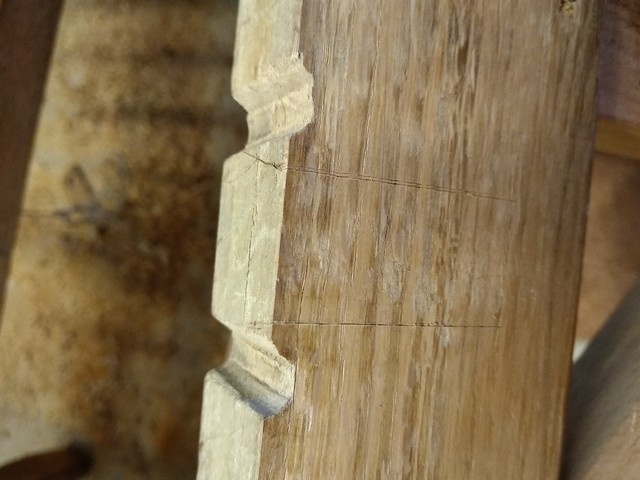

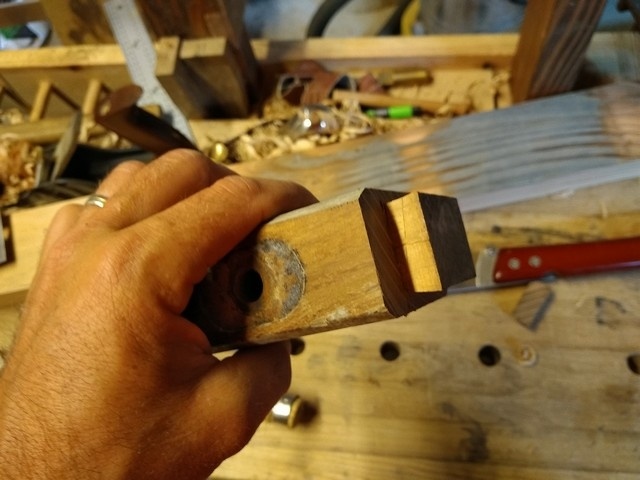

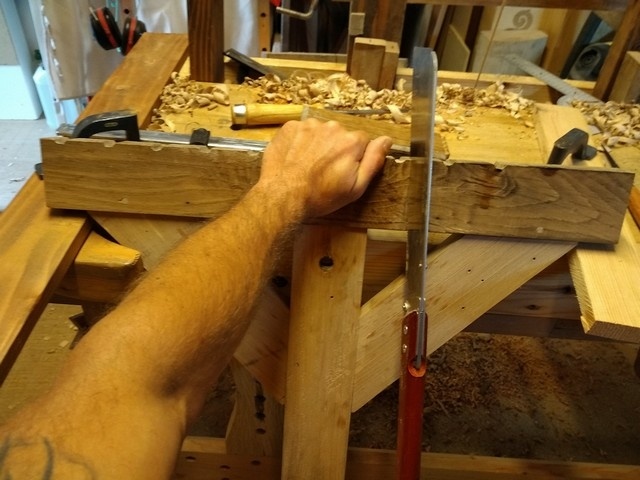

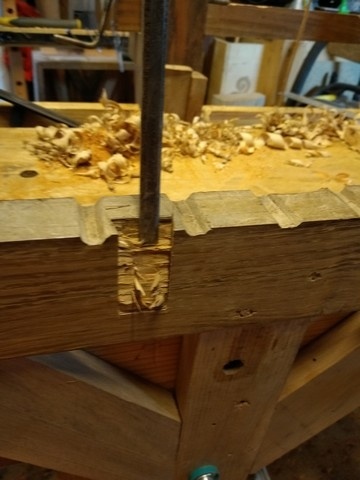

Pour la fixation queues d'aronde borgne (toujours une occasion de travailler un assemblage!)

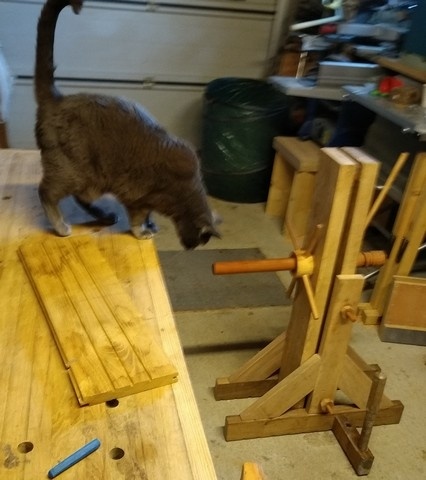

des bandes de liège sont collées en hauts des presses et une tige traversant la vis de presse vient bloquer cette dernière pour éviter quelle tourne lors du serrage.

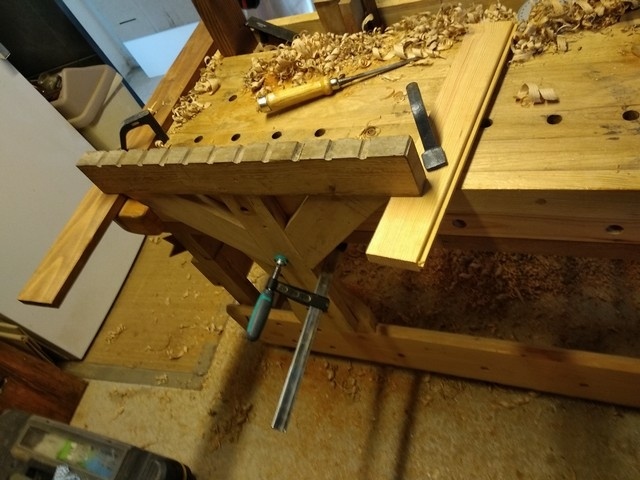

Pour garder l'écartement du bas il suffit de glisser une cale de même épaisseur que la pièce à travailler.

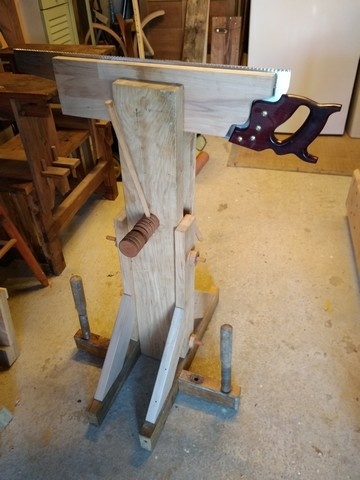

Je n'ai pour l'instant rien fixé en définitif (tout reste démontable) car j'attends de voir les défauts et améliorations à apporter à l'usage.
Allez une 'tite vidéo :
Publications associées
1 retour d'expérience
Petit retour sur la presse :
2 problèmes majeurs :
la stabilité :
A l'origine dans la version qui m'a inspiré, ce type de presse est fixé par des rails métalliques sur une grande surface de sol, ce qui lui donne une bonne stabilité.
Dans mon cas ce n'est pas le cas et la stabilité même avec les vis sur les côtés du piétement n'était pas top donc même si elle est très utile dans mon atelier elle ne me permet pas de remplir toutes ses utilisations possibles.

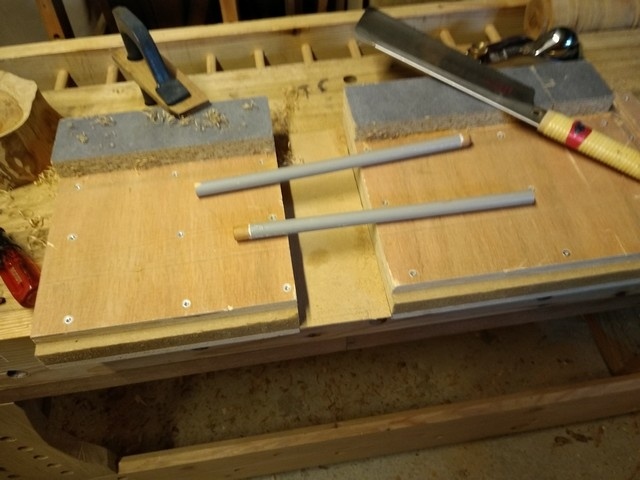

J'ai essayé en lui fixant une planche de CP au dessous mais la encore il faudrait y mettre un grand panneau pour que ce soit efficace.Deuxième problème lié du coup au premier : elle me prend beaucoup de place par rapport à son utilisation.
Résolution du problème :
Conclusion : dans un atelier plus grand, je referai ce concept mais dans espace dédié car c'est quand même super utile d'avoir une presse indépendante de l'établi !
Je pense d'ailleurs que dans un atelier plus grand, je n'aurais pas de machines supplémentaires (à part une dégau rabo) mais plusieurs établi et surface de travail.
