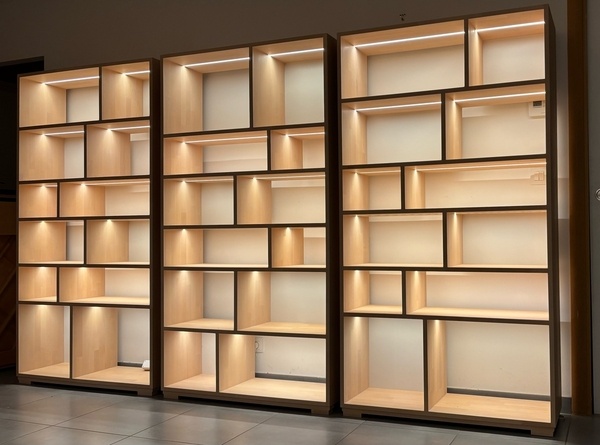

Jeu de trois étagères réalisés pour une boulangerie, premier client professionnel.
Trois étagères identiques l'une est juste à l'envers tête en bas par rapport aux deux autres pour apporter un peu de variations.
Rien de très particulier sur la structure des étagères elles même:
- lamellé collé hêtre 20mm
- fixation par dominos 6mm
- fonds blancs : medium laqué blanc 3mm (deux dos à dos les étagères étant visibles de dos par la vitrine)
Leds: 18 rubans type COB au fond de profilés alu.
Une alimentation et un variateur cachés sous chaque meuble
Le câblage est invisible: une rainure latérale et un perçage à chaque niveau permet de masque les fils jusqu'en dessous de chaque meuble.
La partie un peu sportive a été le collage définitif, entre les étagères cloisonnées, les fonds, les profilés/Leds à placer au préalable, et les fils à faire passer.
Télécommande pour allumer/régler indépendamment chacune des étagères.

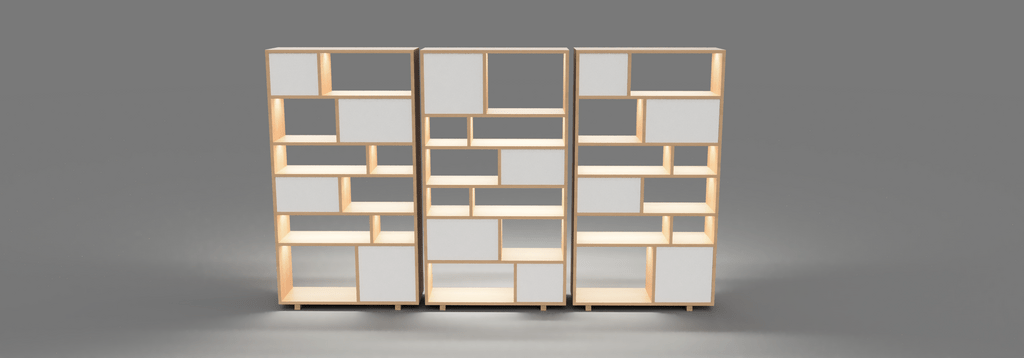

Le rendu réel est étonnamment proche des rendus 3D
Licence
Discussions
Très bel effet!
Merci !
Alors par rapport à ta dernière remarque, as-tu fait un bon boulot de modélisation 3D, ou un bon boulot de menuisier ?
En tout cas ça claque, bravo ! Perso, le collage, j'en aurais sans doute fait des cauchemars...
Merci! Oui pour le collage, petits moments
C'est le logiciel 3d qui fait de bons rendus tout seul surtout
Belles étagères.
Une question: le profilé alu, c'est pour la dissipation thermique ?
Les rubans cela chauffe tant que ça ?
Merci!
C'est pour l'esthétique et la praticité. Cela chauffe très peu.
Il "suffit" de préparer les rubans en les collant dans les profilés (ils ont un adhésif fort au dos). Et de coller les profilés dans les rainures (fait à la néoprène).
Il y a des diffuseurs translucides sur les profilés, l'effet est bien meilleur qu'avec les rubans 'nus'.
Amons d’ailleurs si tu arrêtes ton ruban 4/5cm avant la fin du rail tu évites le cône de dispersion sur les montants et tu obtiens un rendu plus homogène dans le casier.
Dans ton cas le cône de dispersion est assez esthétique je trouve donc tu avait peut-être déjà l’info et c’est un choix.
Quoi qu’il en soit beau boulot.
Merci
Oak merci et merci pour le tuyau.
J’avais fait quelques essais préalables satisfaisants côté cône de lumière. Et si j’avais laissé un espace, il aurait fallu faire la même chose sur les cloisons intermédiaires en mettant deux tronçons de ruban par étagère
Amons et ouais y'a plus d'une contrainte à considérer. C'est très réussi donc t'as fait les bon choix
Trés classe ... Tu as du t'amuser pour le câble management ...
Merci. Ça a été mieux que je ne pensais, grâce à des clips de connexion à sertir entre ruban led et et câble (un câble par led jusque sous le meuble). Initialement j’imaginais souder, ça aurait été un cauchemar sans parler du risque qu’elles cassent…
J'ai pas bien saisi comment tu fais les câbles invisible sur les planches verticales. En tout cas c'est très beau
Merci!
En fait comme on le voit sur une des photos, il y a une grande rainure de 1cm de large et 8mm de profondeur sur le côté extérieur de l’un des montants.
En sur l’intérieur du même montant, un trou au niveau du bout de chaque ruban de Led
Au moment du collage des montants, j’ai passé chaque fil dans. le trou correspondant.
Ensuite, une baguette carrée est collée pour combler la rainure par dessus puis rabotage de la partie de baguette qui dépasse.
Amons ha super, merci. Du coup tu as une sorte de "bande" le milieu de ton montant extérieur qui est la baguette raboté ? Visuellement c'est invisible ou ça donne du style ?
Quasiment invisible à moins de mettre vraiment le nez dessus
Joli ! Tu as alaisé les chants ou ils sont peints ?
Merci Matthieu.
Même pas, lamellé collé donc pas de soucis avec les chants!
Sur les photos on a l’impression qu'ils sont gris d’où ma question mais du coup c’est la lumière qui donne cette impression ?
Oui effectivement ça fait cet effet gris bleu sur les chants sur toutes les photos où il y a de la lumière naturelle froide.
De visu c’est bien moins marqué
super rendu , je trouve dommage que le client les aient rapprocher à priori sur la photo remplie , je trouve cela rend bien mieux avec cet écart entre chaque étagères comme sur ton projet et réalisation cela créé quelque chose que l'on ne retrouve pas une fois les étagères collées
Merci ! Oui effectivement c’est un peu dommage. Il va refaire sa boutique et à terme elles devraient être plus espacées
Beau travail !!!!
Merci!
J'ai une question bête, as-tu encollé le bois de bout de tes tablettes ou seulement les dominos? parce que ça fait un travail considérable de gratter les bavures de colle sur un nombre de tablette pareil !! en tous cas tes assemblages ont l'air nickel !
Merci!
Très bonne question. J’ai tout encollé, il fallait bien ça à la fois côté solidité et aussi parce que certains des montants étaient légèrement tuilés.
Ce qui marche bien, j’avais lu ça dans une question sur l’ADB que je ne retrouve pas, et fait ça sur la bibliothèque il y a quelques temps: c’est de faire la finition avant montage/collage pour faciliter le nettoyage de la colle.
Ici toutes les étagères et les faces intérieures des montants ont été finies au Rubio avant le collage. Pour masquer les emplacements des étagères ou des cloisons, je me suis fait plusieurs morceaux ´bouts d’étagères’ fictifs avec de petits chanfreins: ça permet de masquer la partie qui sera collée, en laissant un petit filet de finition déborder en dedans’ pour ne pas laisser de partie visible après collage à nu (en théorie
)
Avec ça la partie grattage de colle se passe plutot bien en deux passes (au moins 3h à 4h rien que pour ça)
OK merci pour ces détails ! je n'ai jamais osé faire les finitions avant collage, mais tu me donne envie d'essayer !
