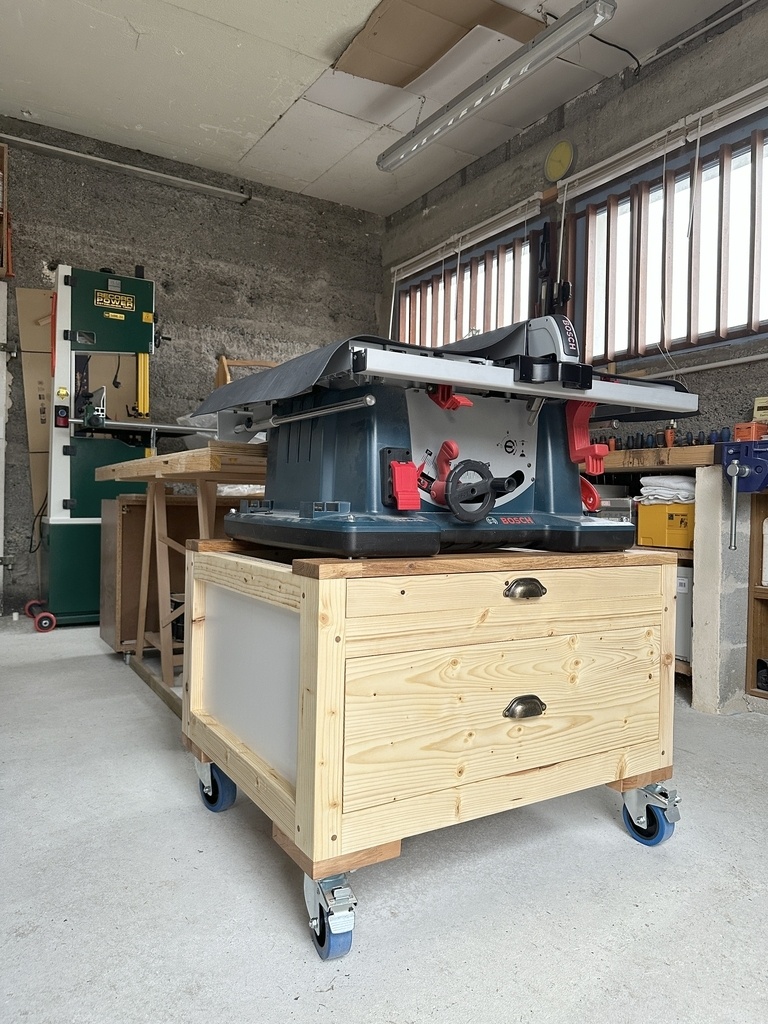

Dans un petit atelier c'est important de pouvoir facilement déplacer les machines.
J'ai commencé avec un support de chantier pour cette scie sous table mais j'ai très vite vu les limites.
Son déplacement était toujours assez fastidieux.

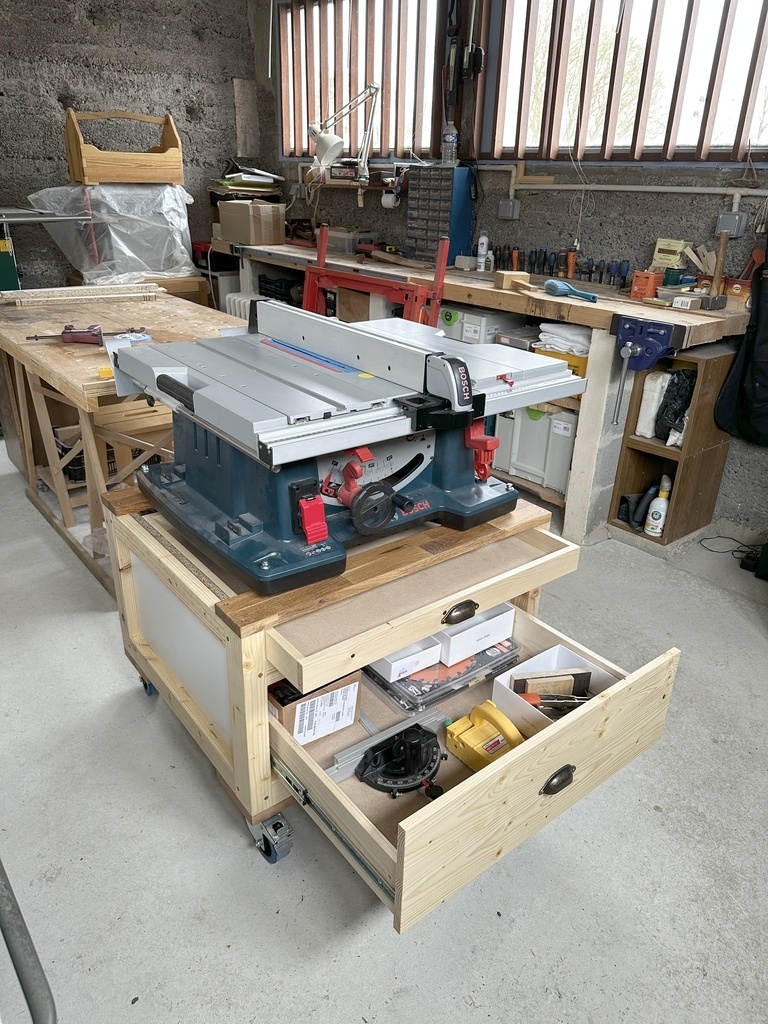

Il fallait que je trouve une solution, d'où la conception et la réalisation de ce nouveau support équipé de roulettes et d'un espace de rangement. (le tiroir du haut et simplement présent pour récupérer la sciure de bois).
Première étape, comme bien souvent, la conception.
Précision : au final et après réflexion, j'ai préféré faire un seul tiroir au lieu des 2 prévus initialement.

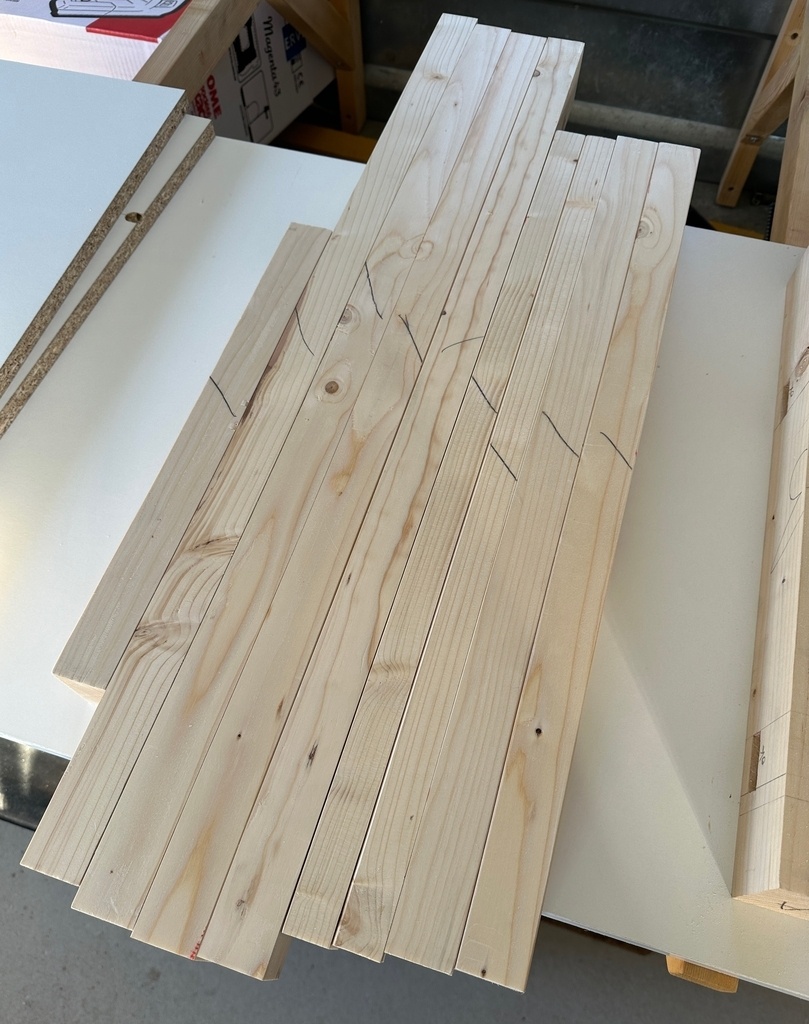

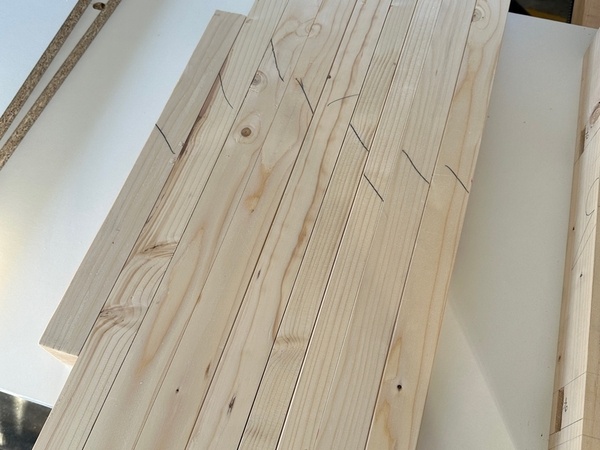

Ensuite, je passe au corroyage avec mes outils à main pour SR1 et SR2 puis avec une raboteuse de chantier pour les côtes finales (largeur, épaisseur).

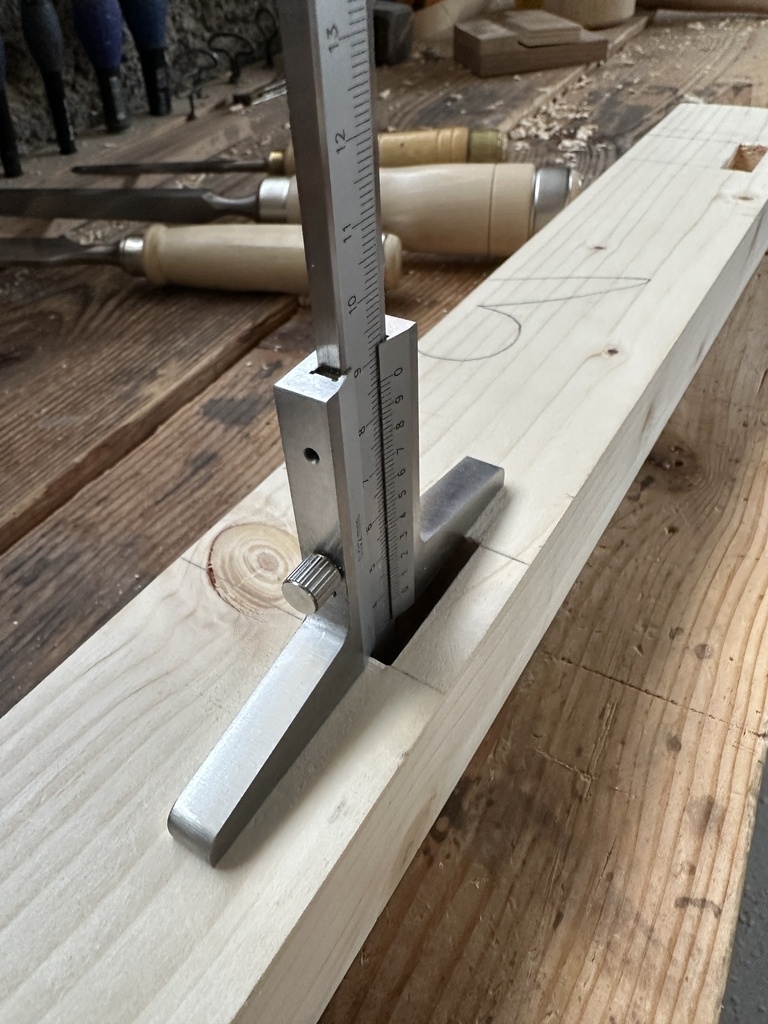

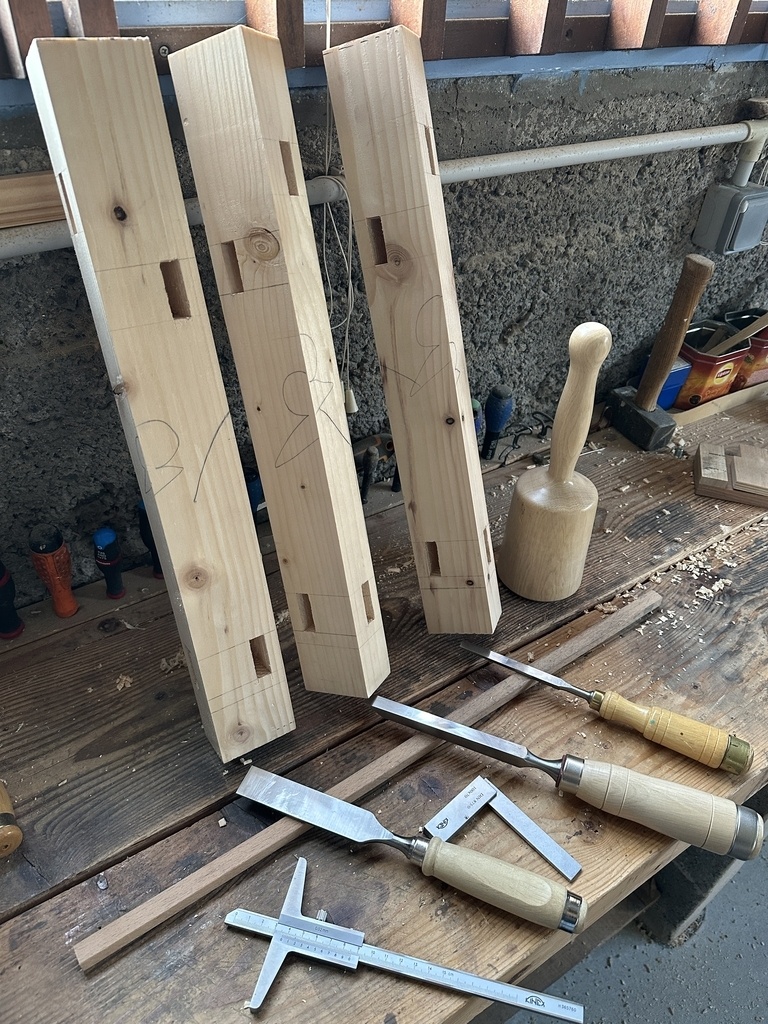

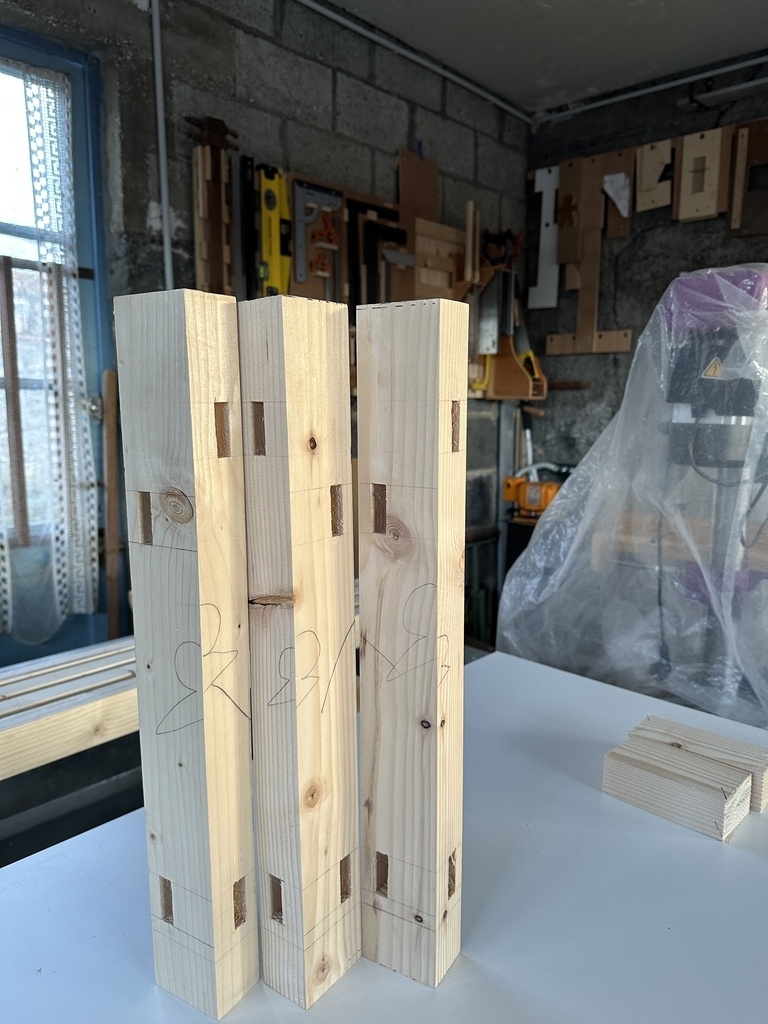

Réalisation des mortaises au bédane de 12.
Pas besoin de chauffage dans l'atelier l'hiver

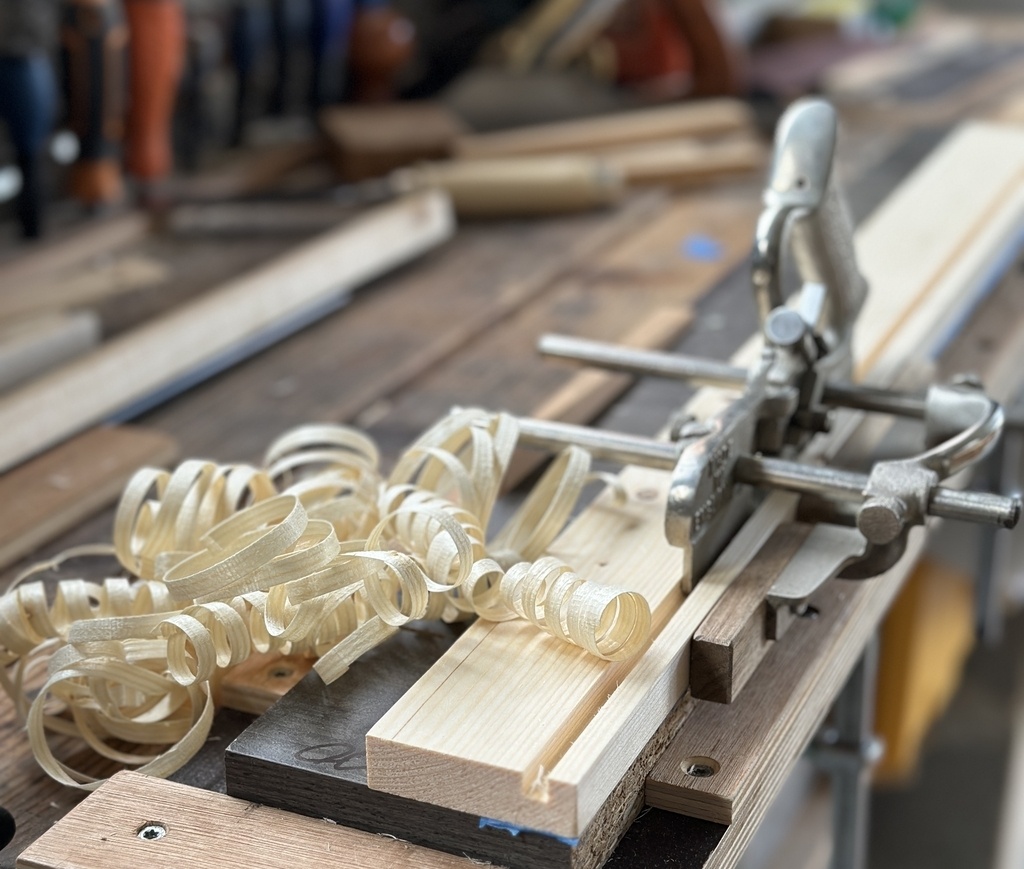

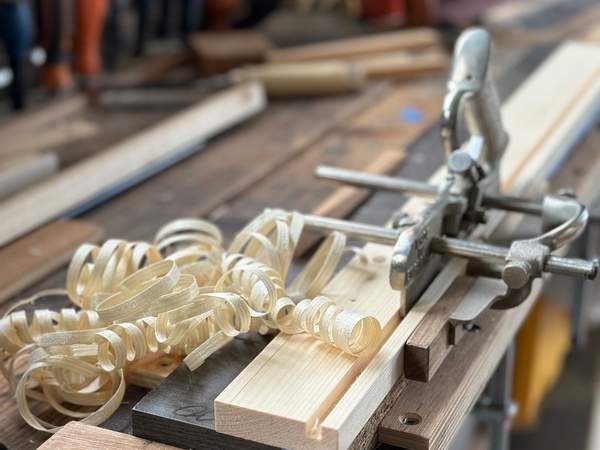

Détail de la réalisation d'une rainure pour le fond du tiroir récup. sciure.

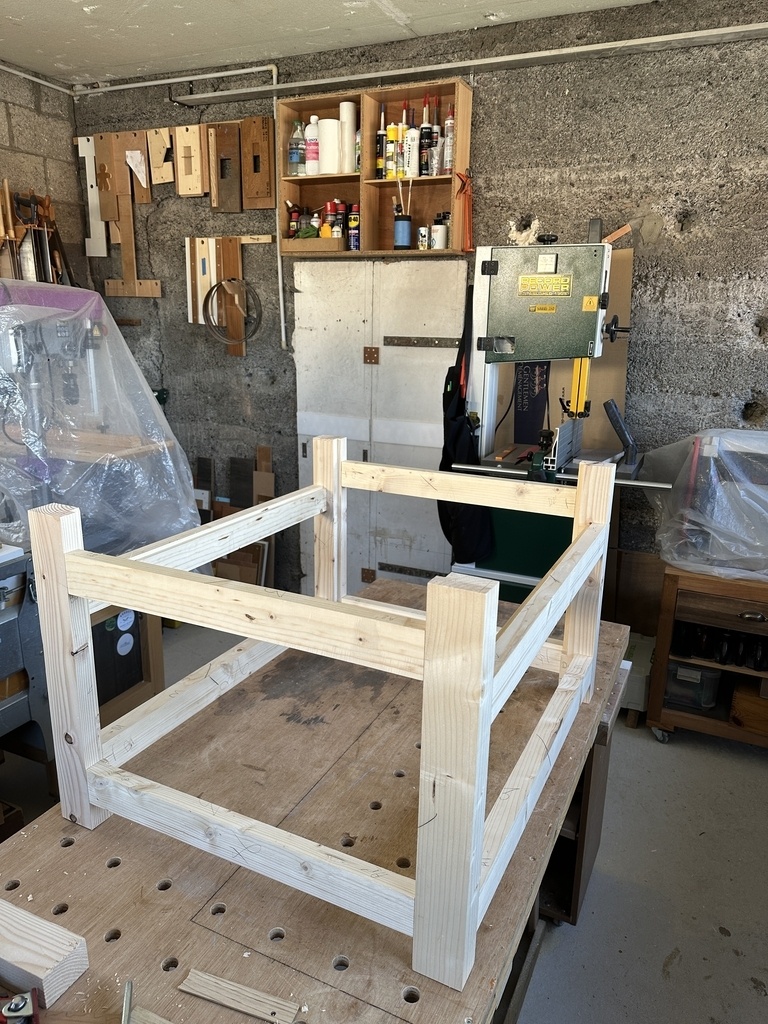

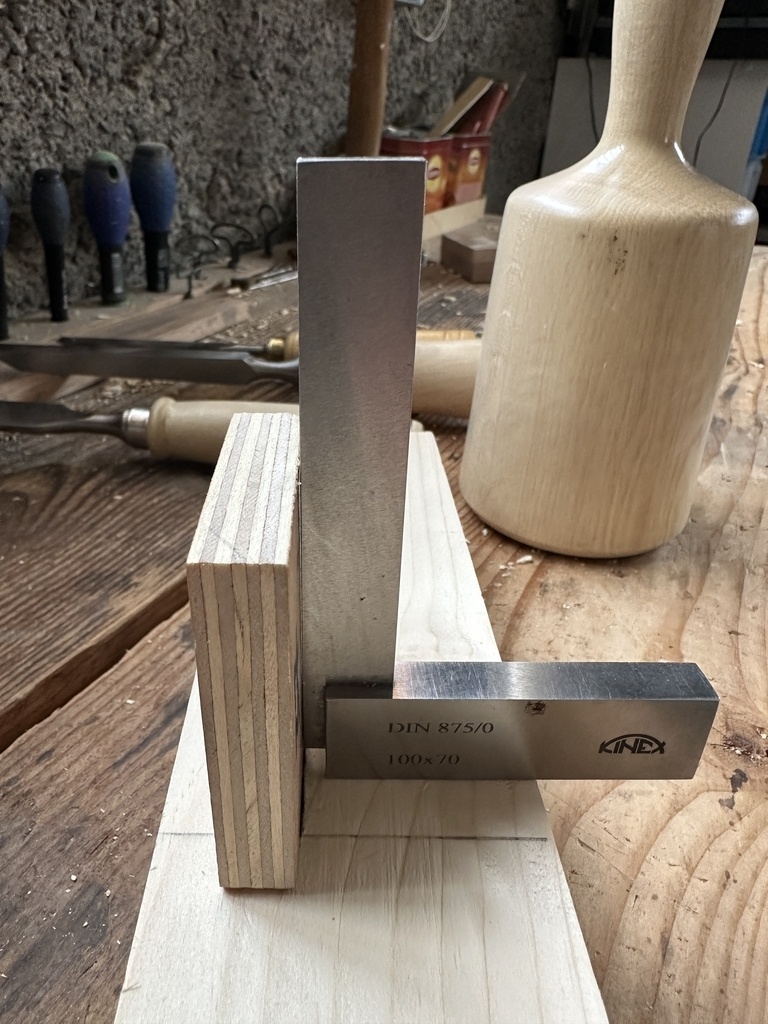

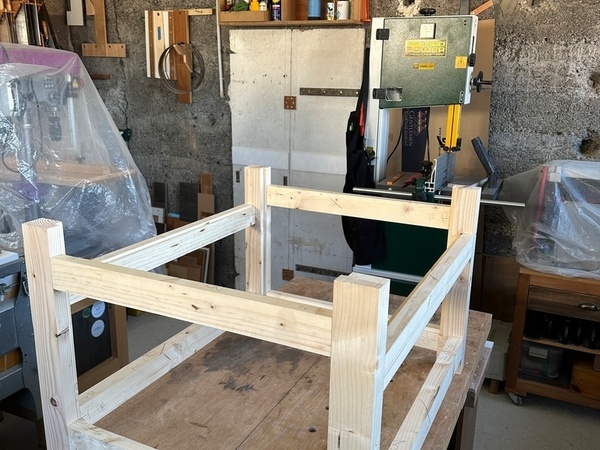

Montage à blanc et contrôle de l'équerrage.

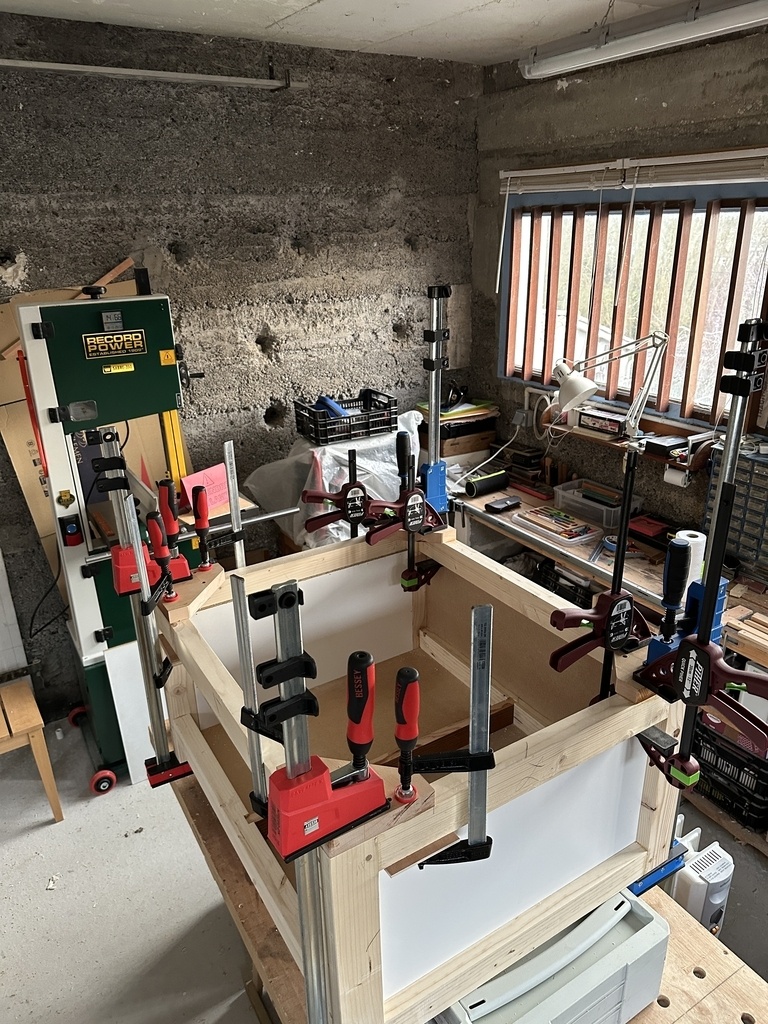

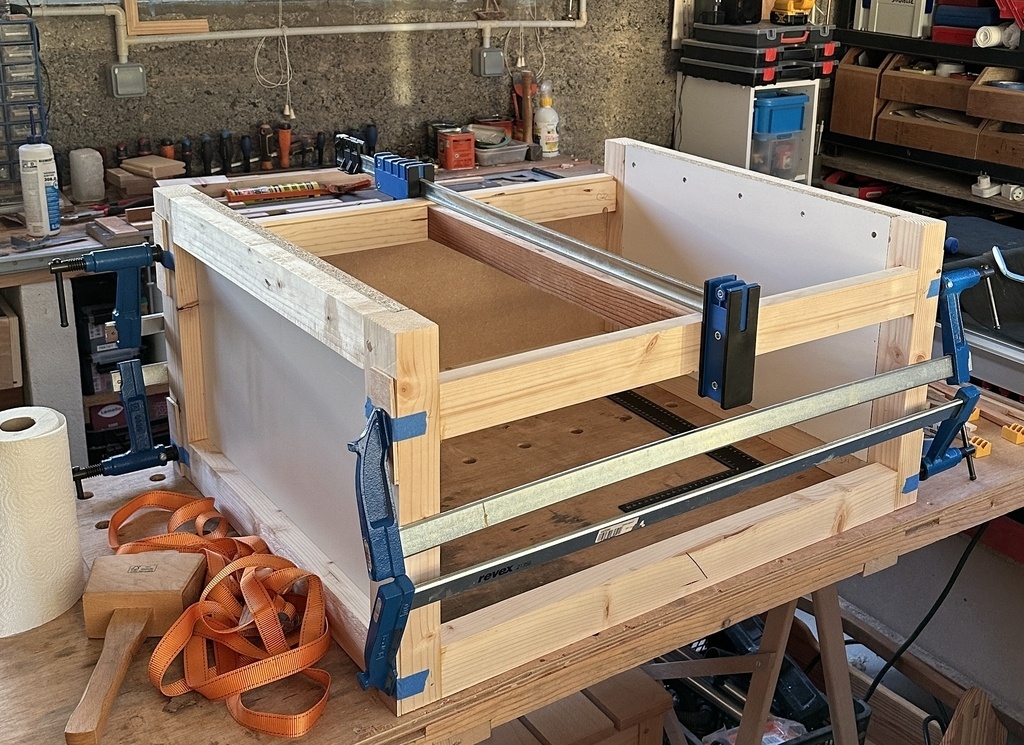

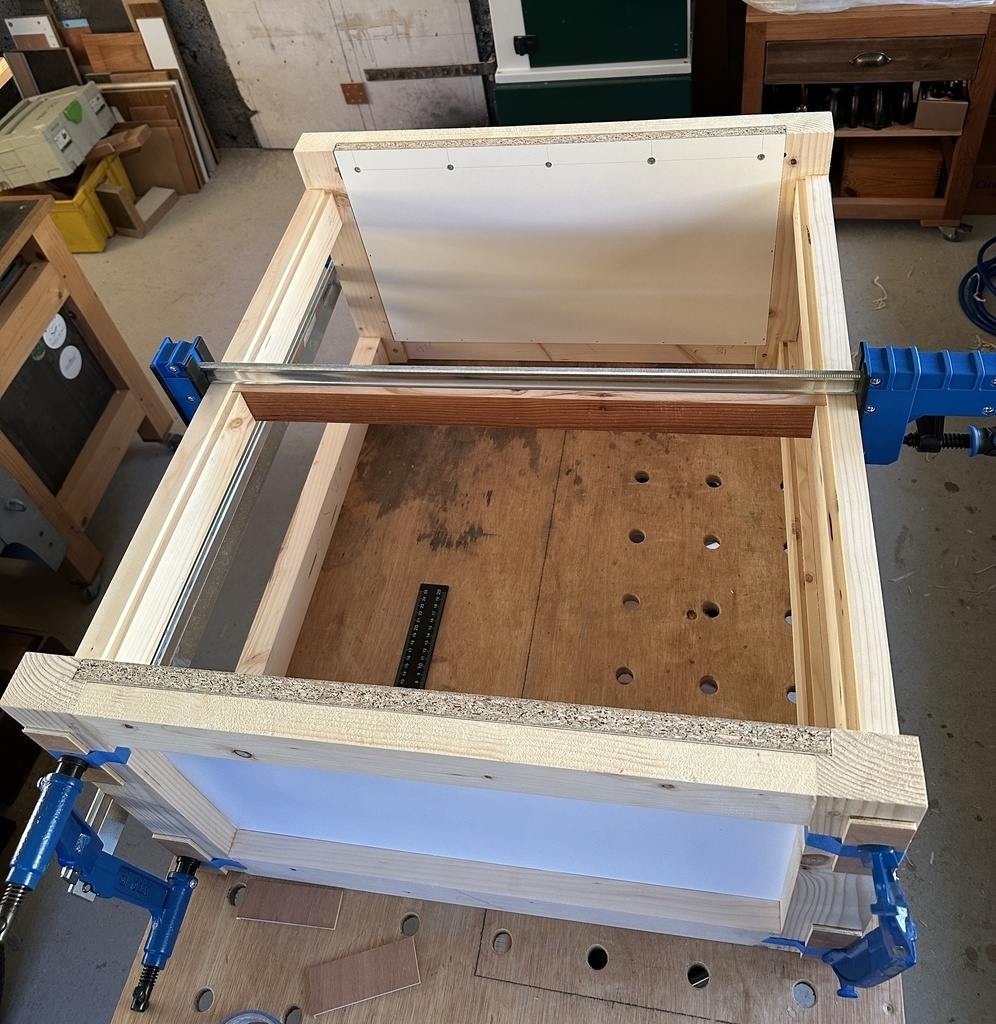

Collage.

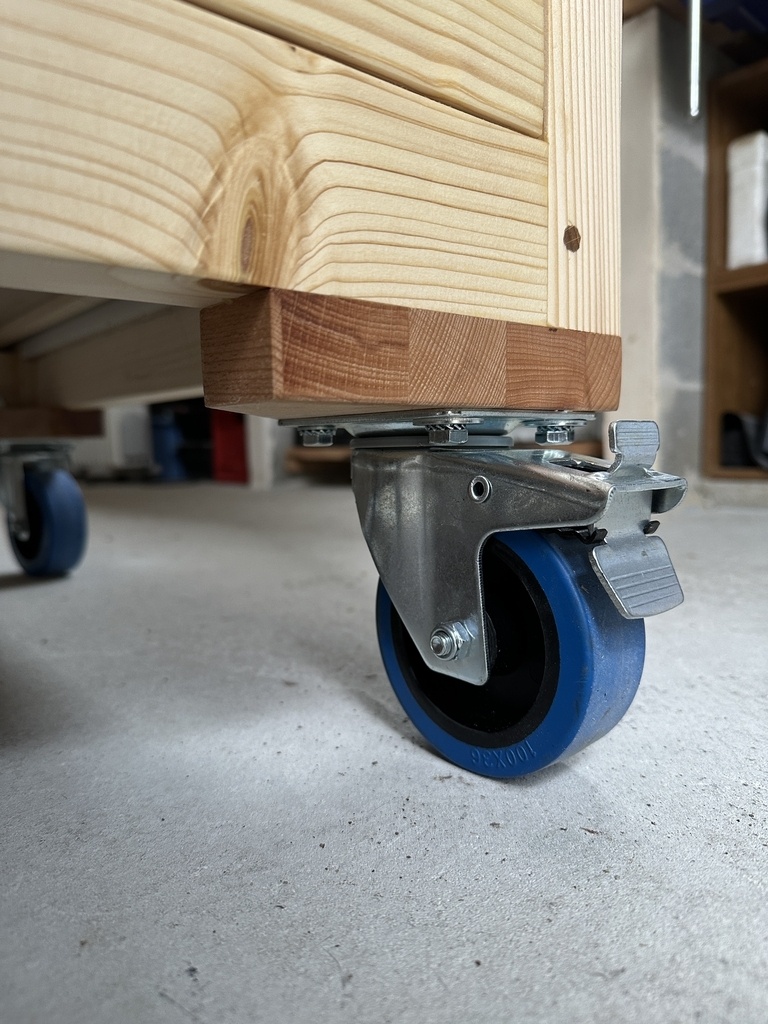

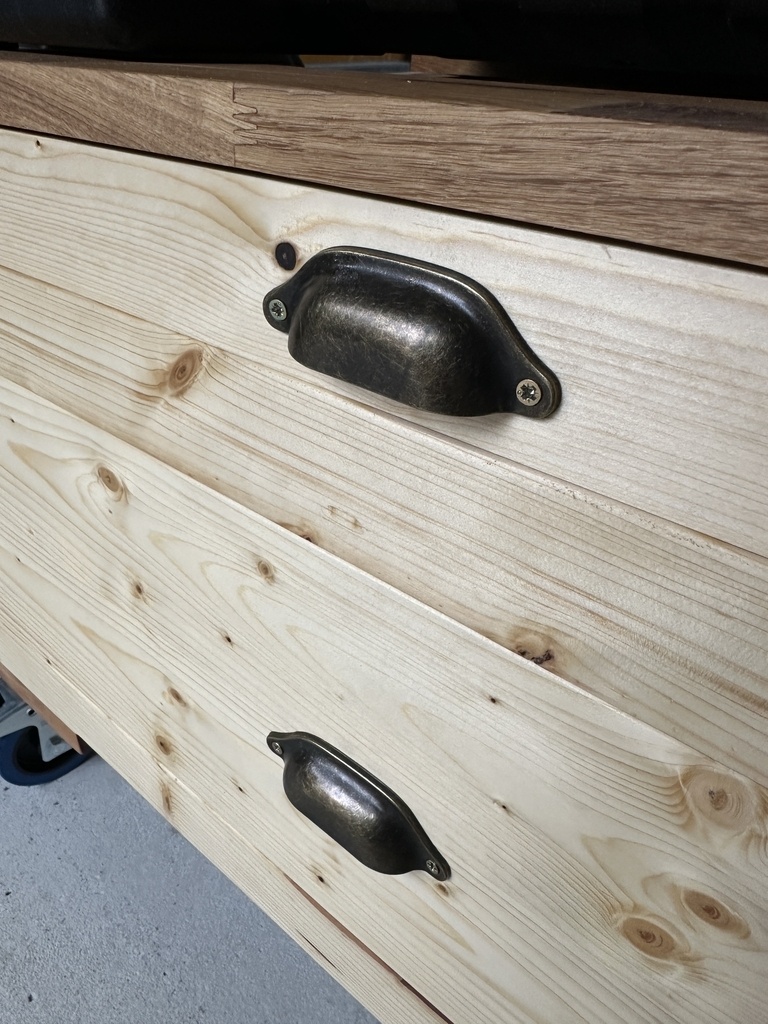

Détail des roulettes diam. 100 et détail des poignées.
Publications associées
Licence
Discussions
Bravo, simple efficace. C'est toujours agréable de se donner de l'air dans un atelier
Merci
Ingénieuse idée que celle du tiroir pour récupérer la sciure. En es-tu satisfait ?
J'ai la même scie et le système d'aspiration n'est pas formidable, aussi je me demandai si une aspiration par le dessous était judicieuse ou si un tiroir suffit... auquel cas, il faudra que je découpe le plateau sur lequel est fixé la scie.
Oui c’est très efficace.
Du coup, j’ai retiré le carter en plastic situé sous la scie. Il n’est plus nécessaire.
Merci, il n'y a plus qu'à...
Tiroir fabriqué cet été ! Et ça fonctionne !
Belle réalisation, je vais m'en inspirer pour ma scie Ryobi qui est sur pieds sans roulettes, et dont l'aspiration n'est pas au top. Donc ça m'oblige à la démonter de temps en temps, et les pieds sont une perte de place par rapport à un socle avec un tiroir.
Merci
Bonjour, je ne sais pas quelle est le poids de la BOSCH mais qu'as-tu calculé comme section des montants de la structure ? Merci
La scie fait 35kg.
Pas de calcul particulier. Juste de l’expérience et du bon sens.
C’est très stable et ça bouge pas avec les 2 roues sur 4 équipées d’un frein.
Merci !
Excellent travail bravo !
Je vais m’en inspirer pour ma scie.
Auriez-vous les dimensions car je ne les vois pas dans le fichier plan?
Merci beaucoup !
A bientôt
Bonjour, les côtes peuvent être affichées dans SU.
Si tu as du mal à les lire n'hésite pas à me solliciter à nouveau.
Je ne suis pas à l'atelier aujourd'hui.
xyloweb merci pour ce retour. Je ne parviens pas à faire apparaître les cotes dans Sketchup justement… désolé…
Bonjour Rigoletto33
Largeur 800
Profondeur 680
Hauteur 580
Hauteur table de la scie 920
