Escalier deux quarts tournants sur limon central debillardé.
Cette présentation fait suite à la maquette que j'avais présenté sur ce même site.
en fait c'est la réalisation à l'échelle 1 de cet escalier pour la maison de mon fils, mis à part quelques différences avec la maquette qui était une étude.
l'escalier est en frêne.
Hauteur à monter: 3,02m
Nombre de marches:17
Toutes les marches sont balancées, sauf la première et la dernière.
Epaisseur des marches: 38mm

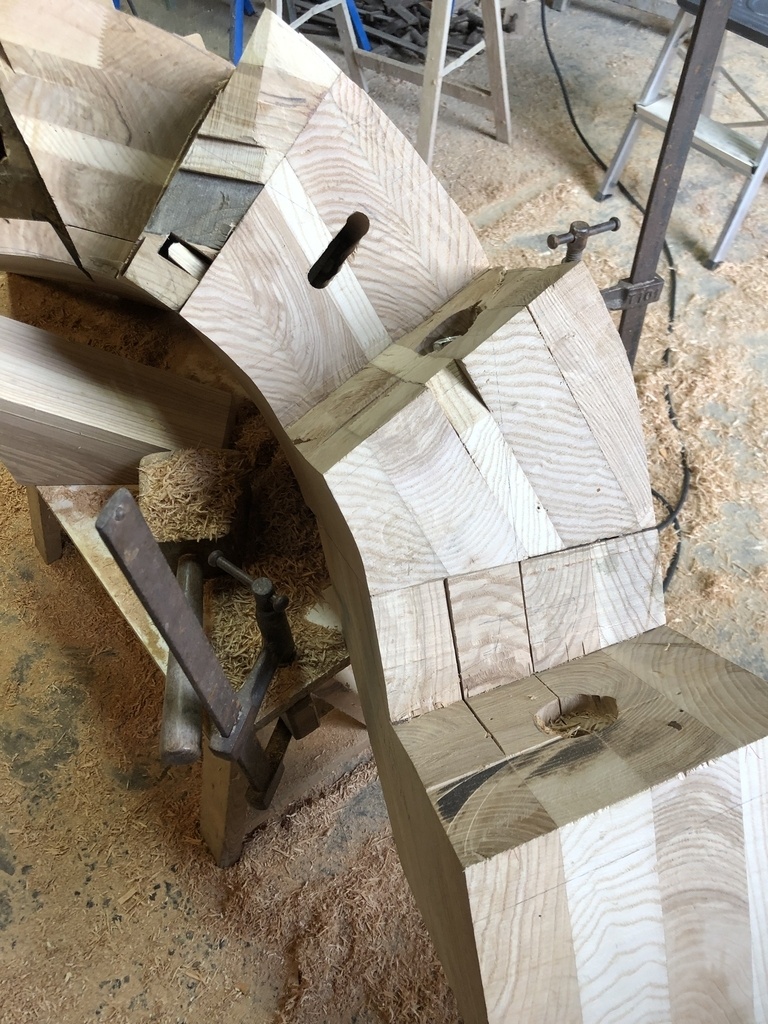

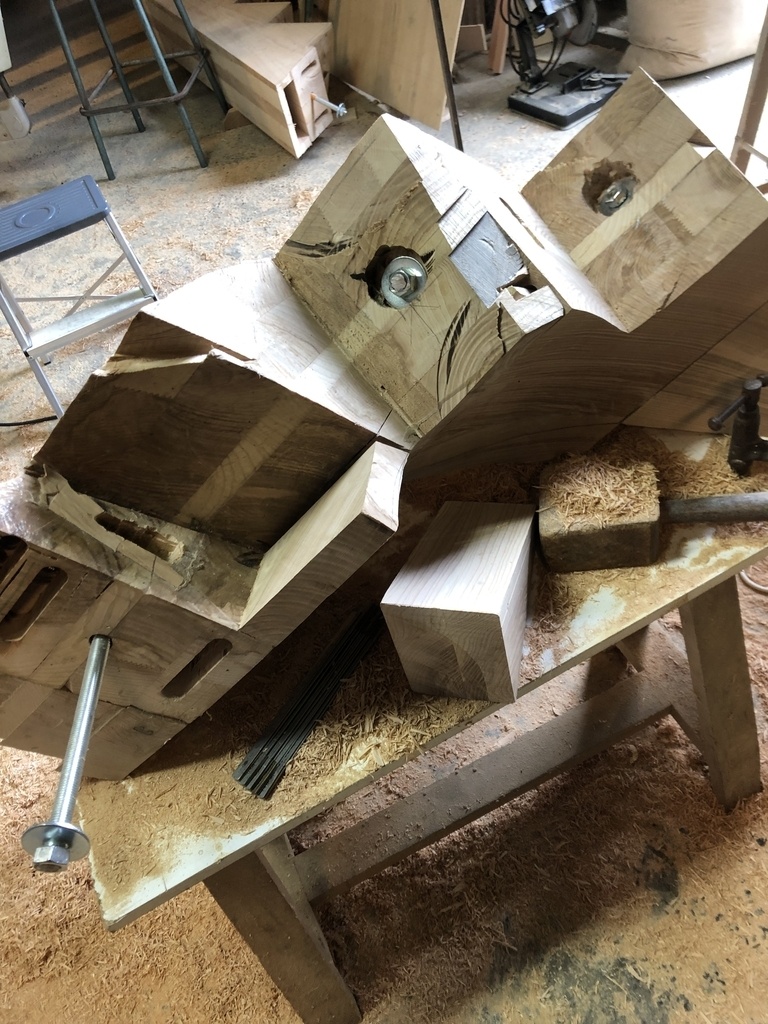

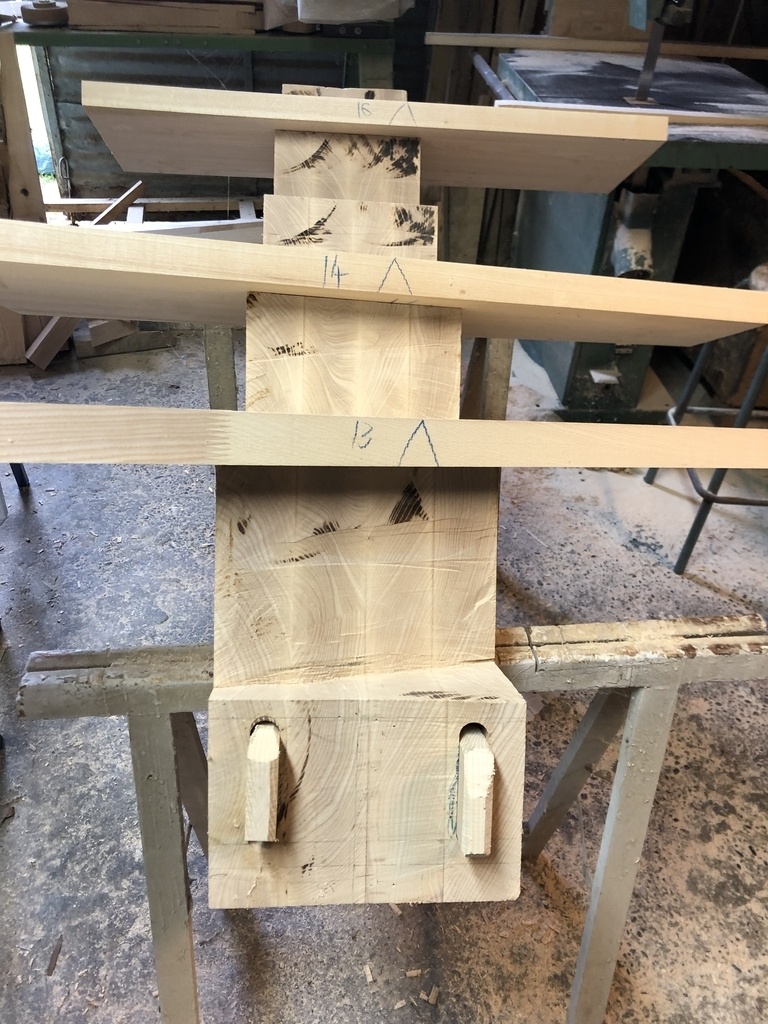

Le limon est composé de 7 blocs capables, assemblées et collées entre eux, avec à chaque assemblage 2 clés verticales de 20mm d'épaisseur, faisant office de tenon, et une tige filetée de 16 mm de diamètre, avec une plaque filetée d'un côté, noyée dans le limon, et de l'autre côté un écrou de serrage, qui est caché par une contre marche pour éviter le basculement des marches.
La découpe des marches dans le limon a été faite à la scie circulaire et terminée à l'égoïne.Ma scie circulaire n'était pas assez grande pour faire les entailles.
Ce qui m'a obligé à mettre des baguettes de part et d'autre du limon, sous les marches et de chaque côté des contremarches, pour masquer les imperfections des entailles des marches sur le limon.
Ce limon a une largeur de 24 cm, composé de 4 ou 5 épaisseurs de bois de 60 mm d'épaisseur, suivant les éléments avec un double encollage.

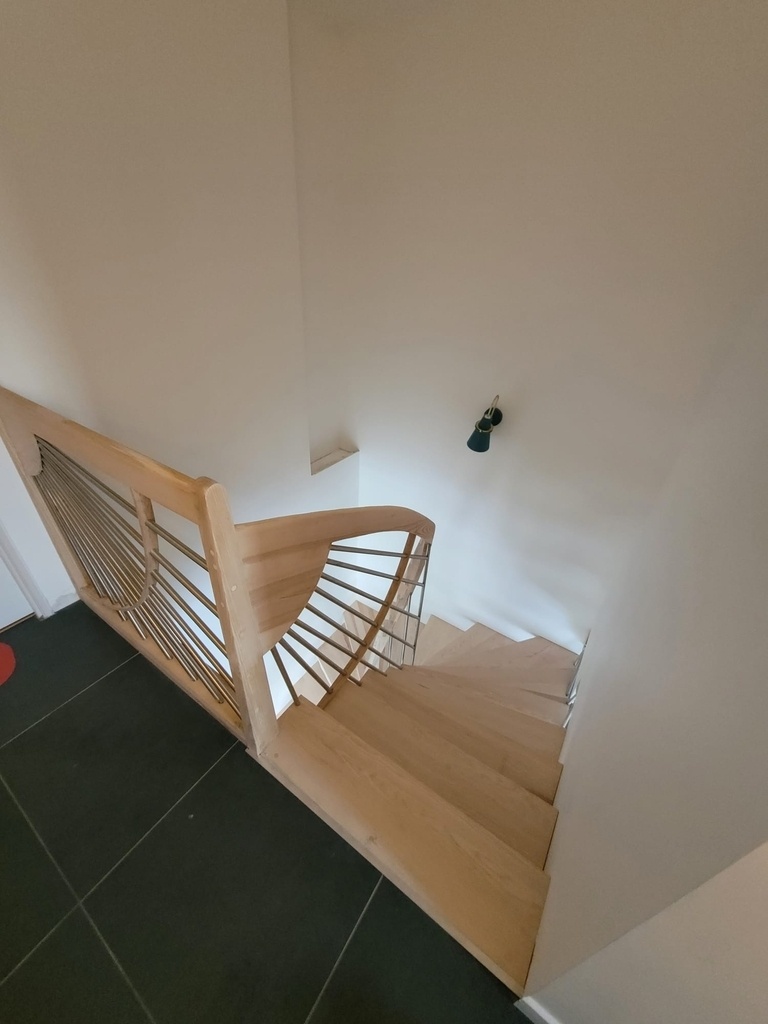

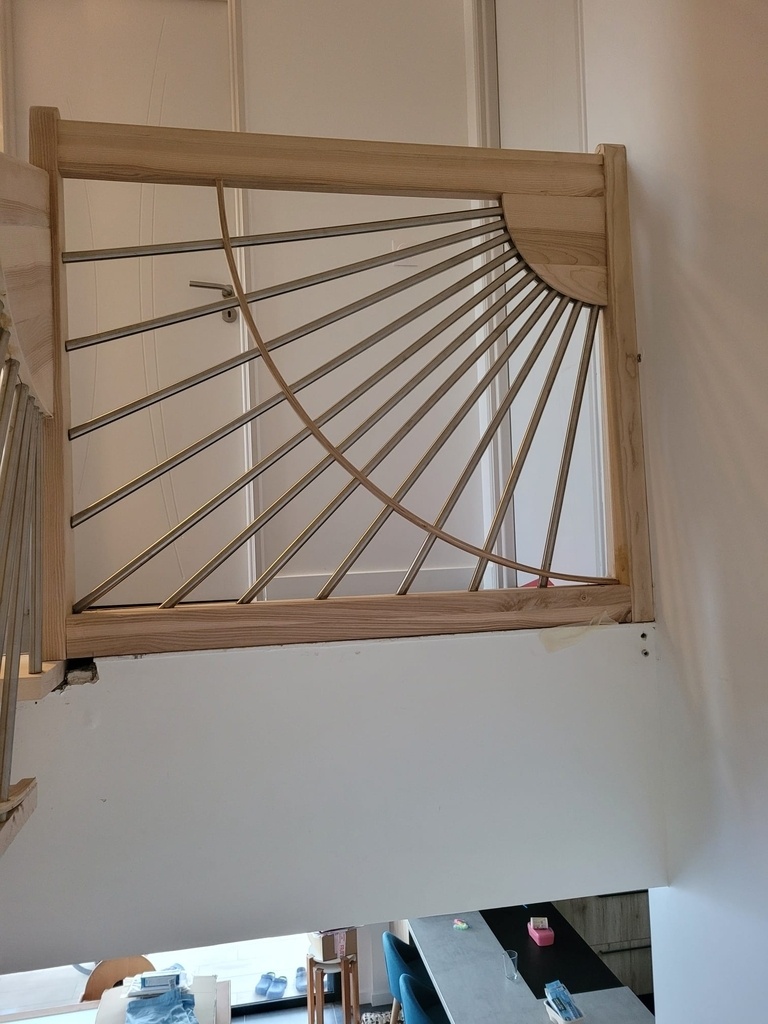

L'escalier arrive sur un palier avec une balustrade de 1m de haut sur une longueur de 1,20m.

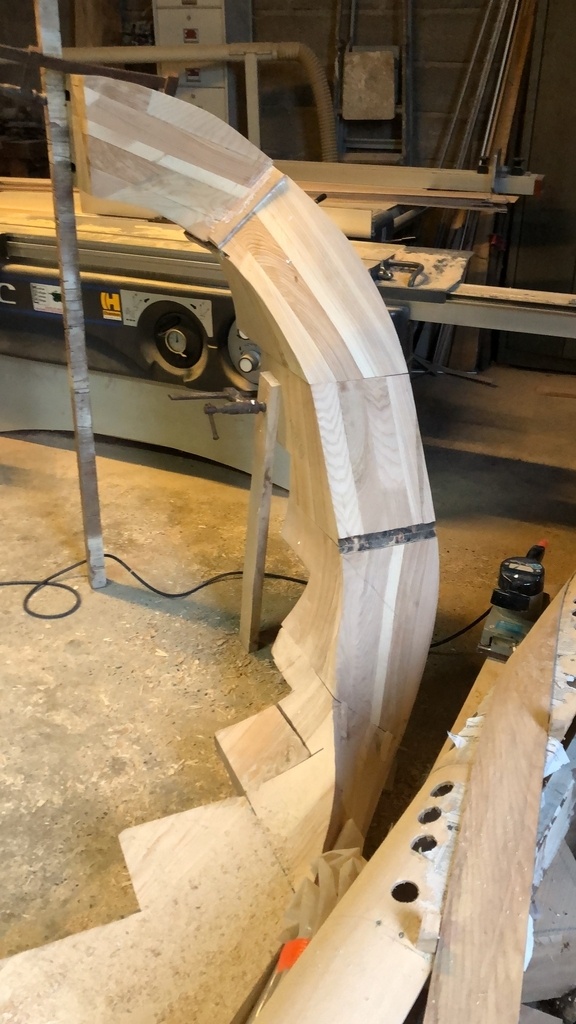

Etant donné que chaque partie du limon était composé de parties "cubiques", si je peux employer ce terme, tout le chantournage du limon a été faite avec un disque à sculpter monté sur une disqueuse électroportative, et terminé à la ponceuse à bande et vibrante.
Il était impossible de faire cette opération à la scie à ruban, vu le poids et la taille des pièces.
C'est pourquoi mon fils et mon ami Gérard FEUGAS, artisan menuisier m'ont donnés un sérieux coup de main pour m'aider à remuer et assembler le limon.
La main courante est aussi débillardée pour la partie centrale. En vue de dessus, elle représente un demi cercle d'un diamètre de 30 cm, et monte sur une hauteur de 1,20m.
Je reconnais que pour moi c'était un défi, n'ayant jamais fait de debillardé, que ce soit pour le limon et la main courante. Je connaissais la théorie, mais c'est tout....

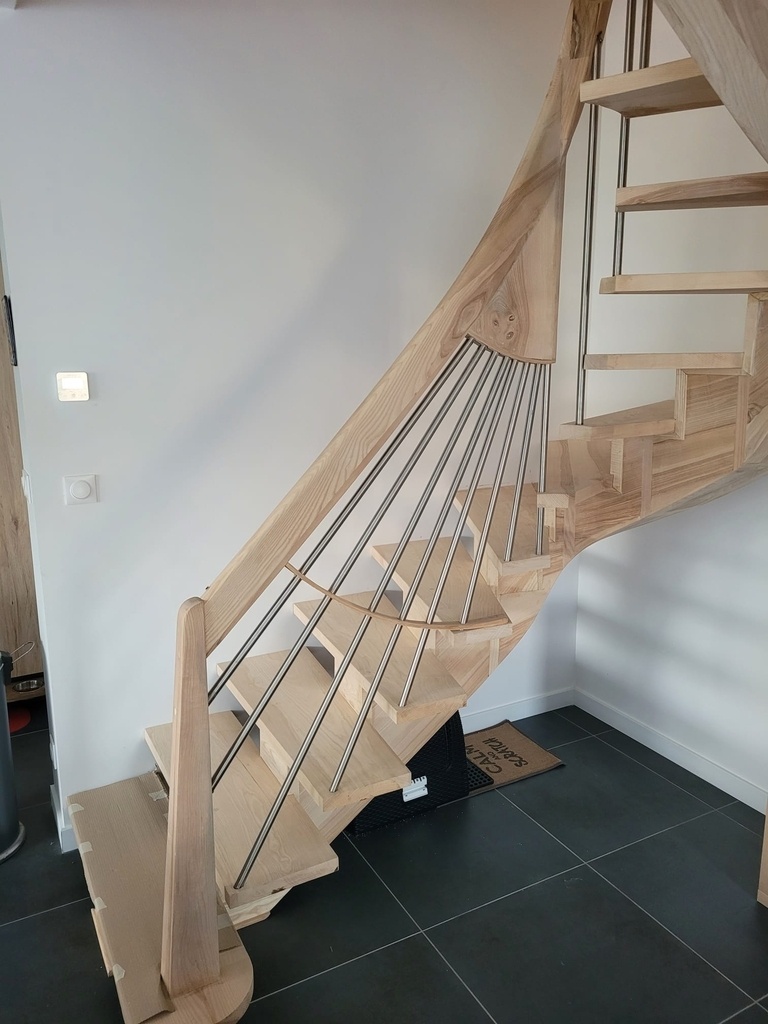

Les "balustres" pour la rampe et la balustrade de l'étage, sont en tubes ronds de 20mm de diamètre en inox brossé.

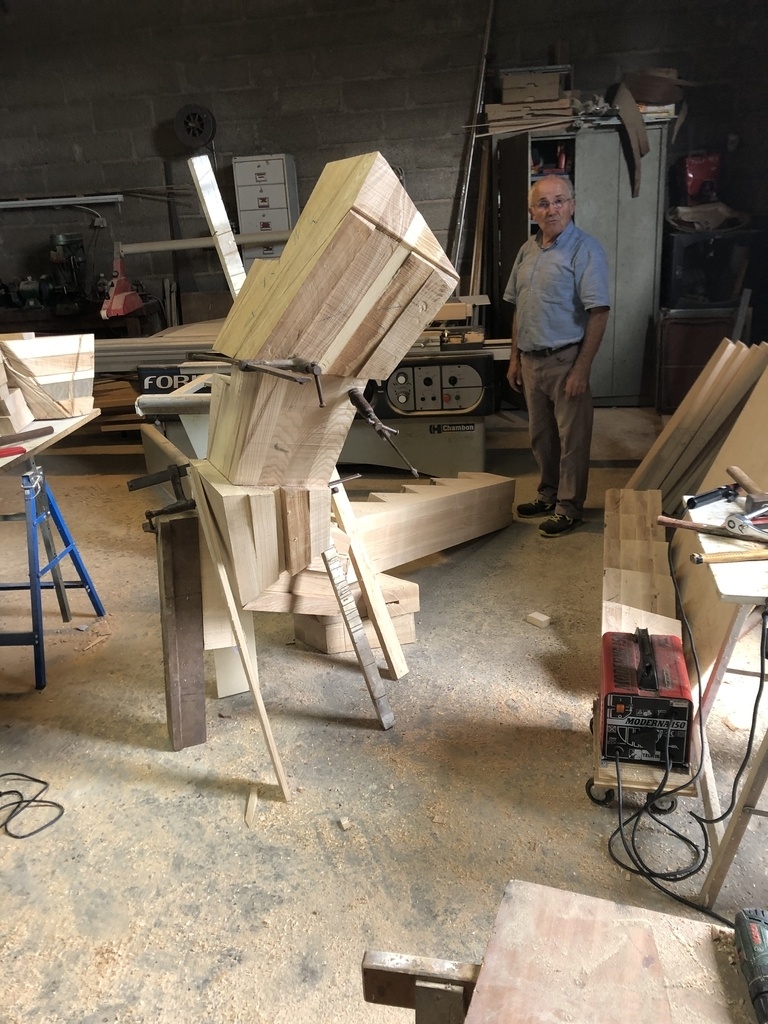

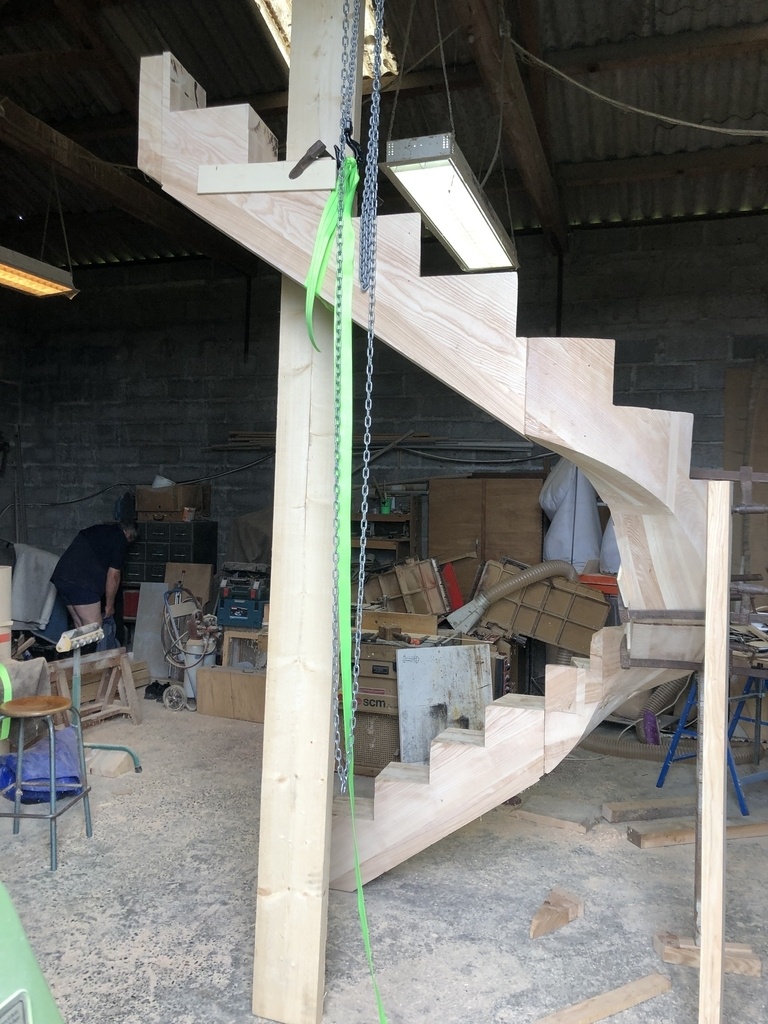

Le limon a été monté à l'atelier avec l'aide d'un palan, et fixé à la charpente de l'atelier avec des piges et des serres joints.
Au final le limon, pour le transport et la pose était constitué de 2 parties, que nous avons assemblées sur place et levé avec un un montage fait de madriers en sapin pour pouvoir accrocher le palan et soulever le limon pour l'emmener a la bonne hauteur et le positionner dans la cage d'escalier.
Voilà un petit résumé de la fabrication de cet escalier, qui pour moi à été un défi, mais aussi je penses une belle expérience.

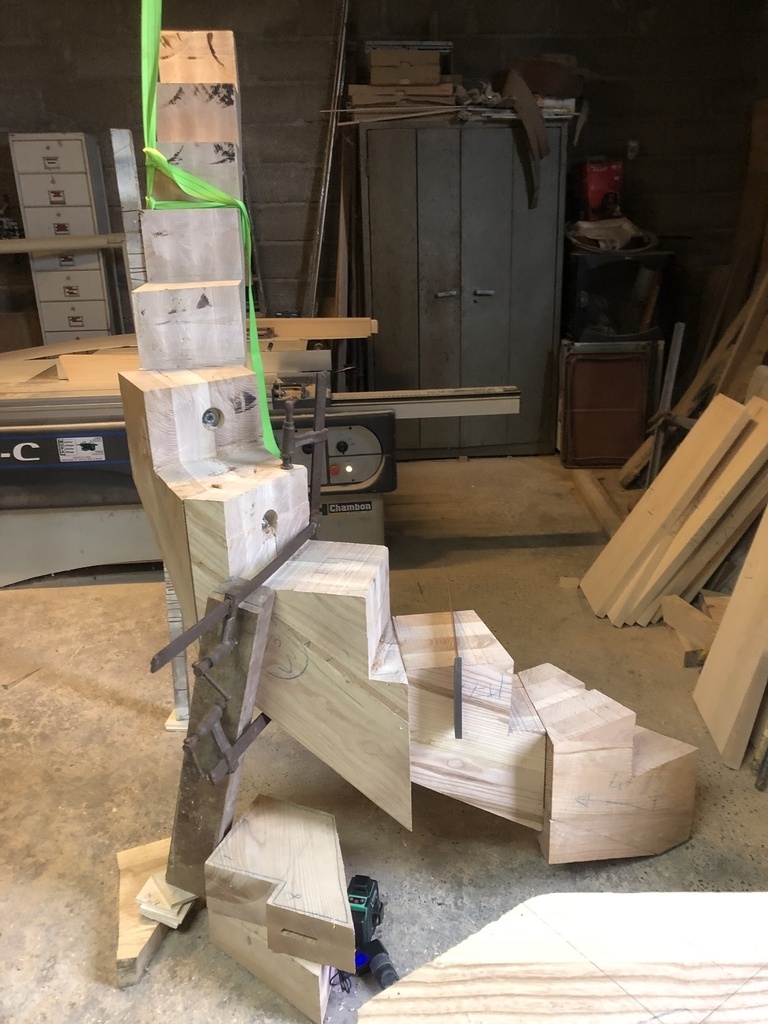

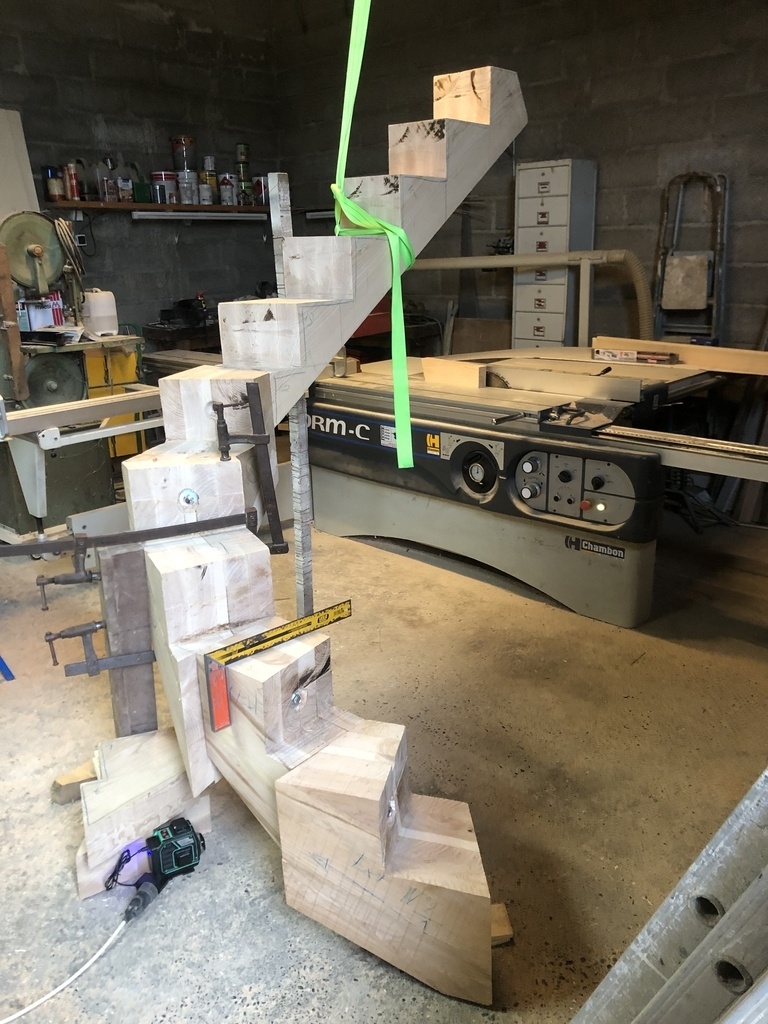

photos de la construction

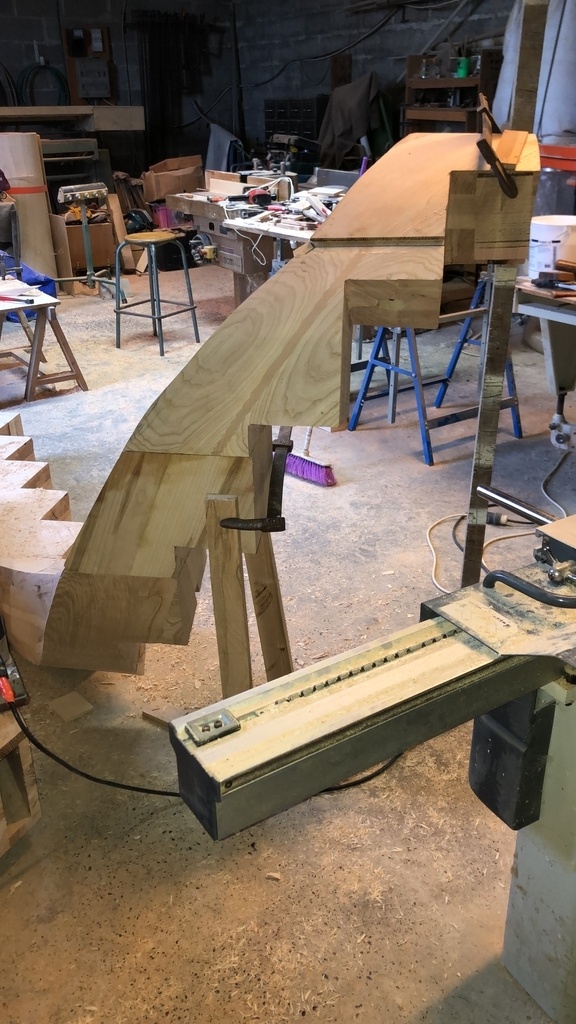

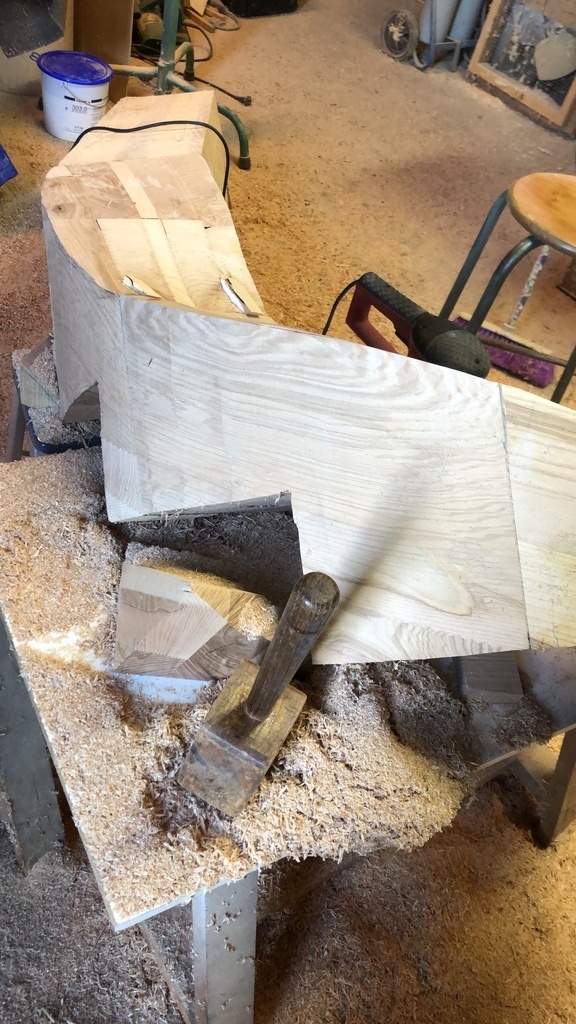

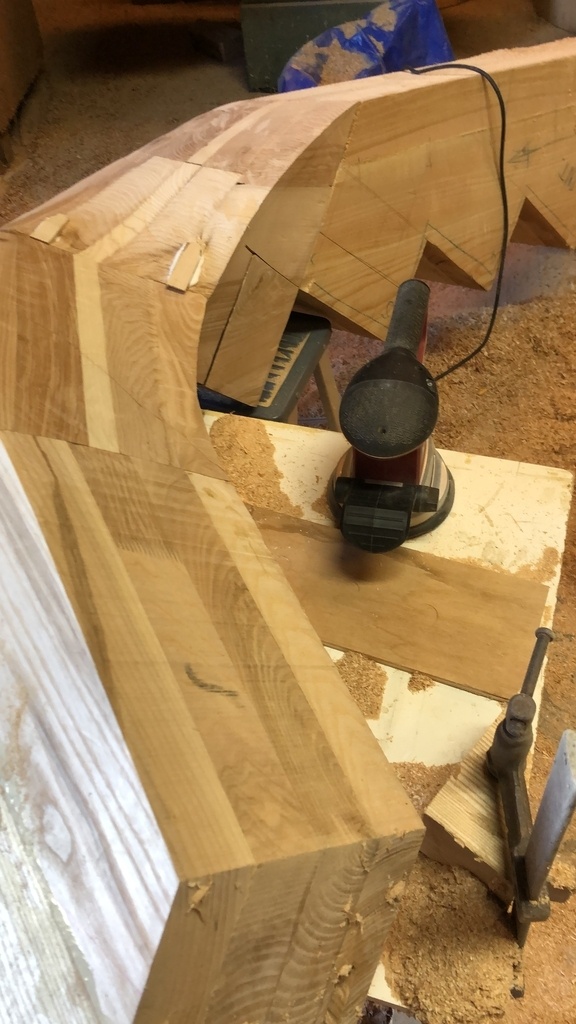

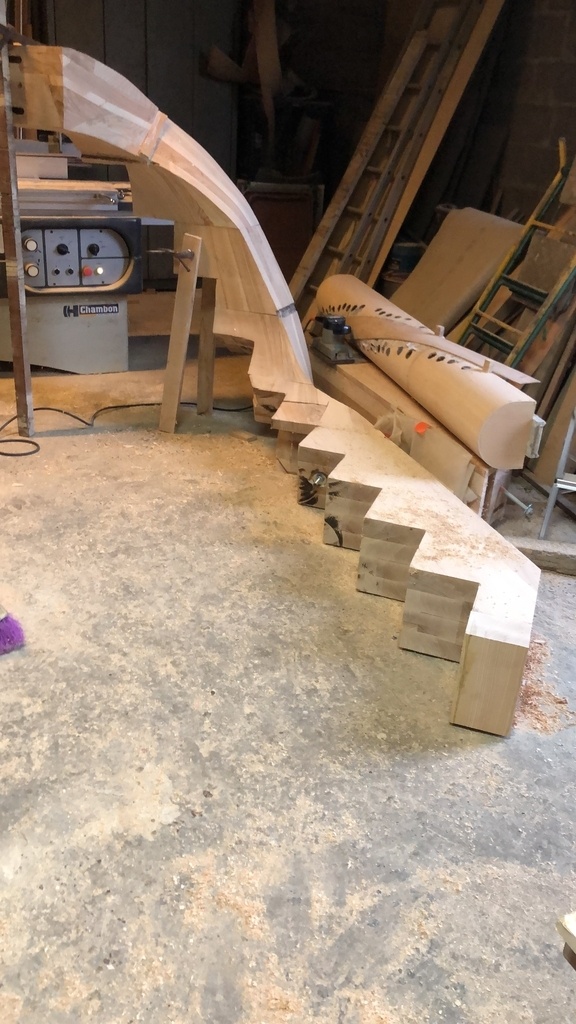

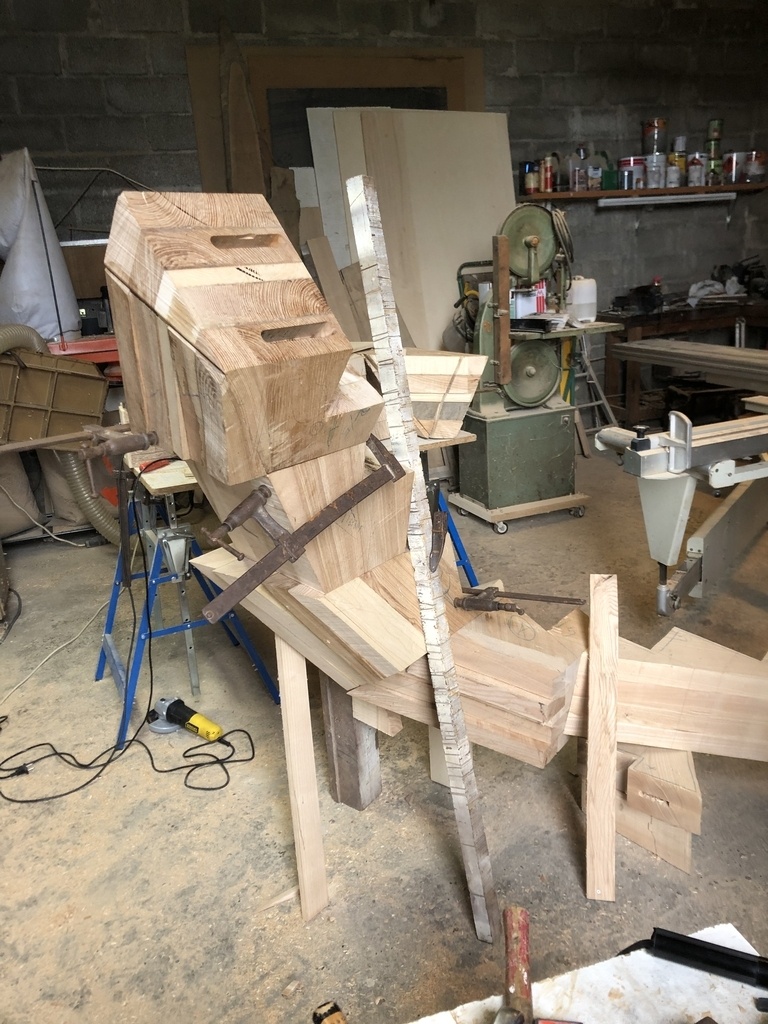

photos mise en forme limon

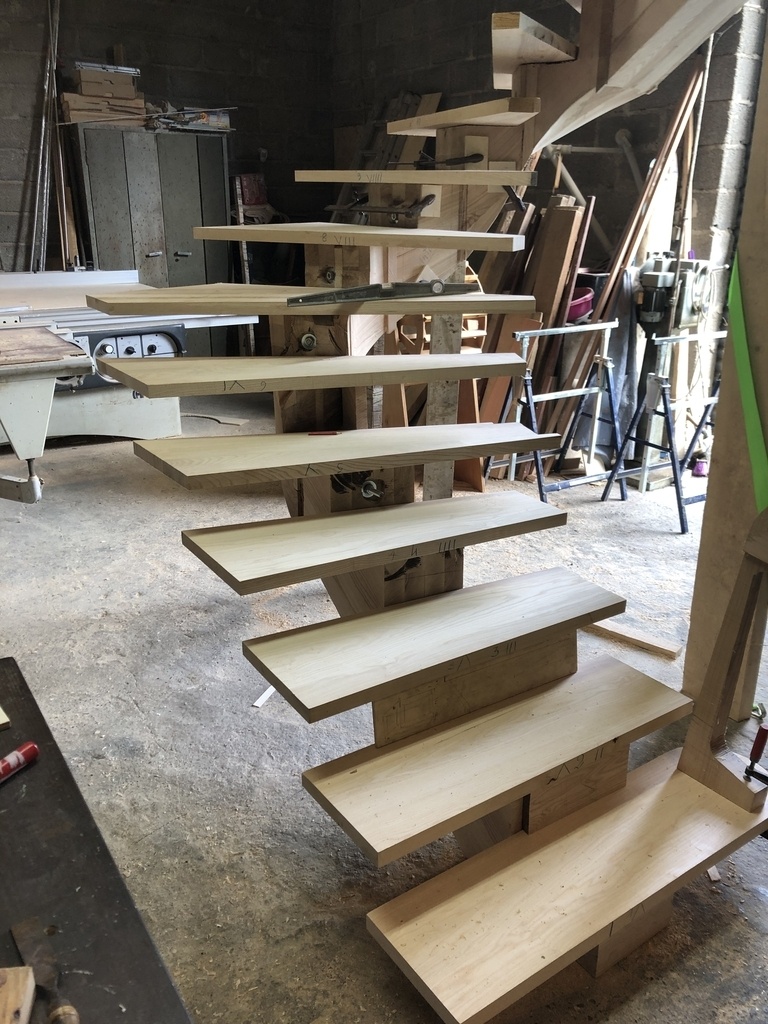

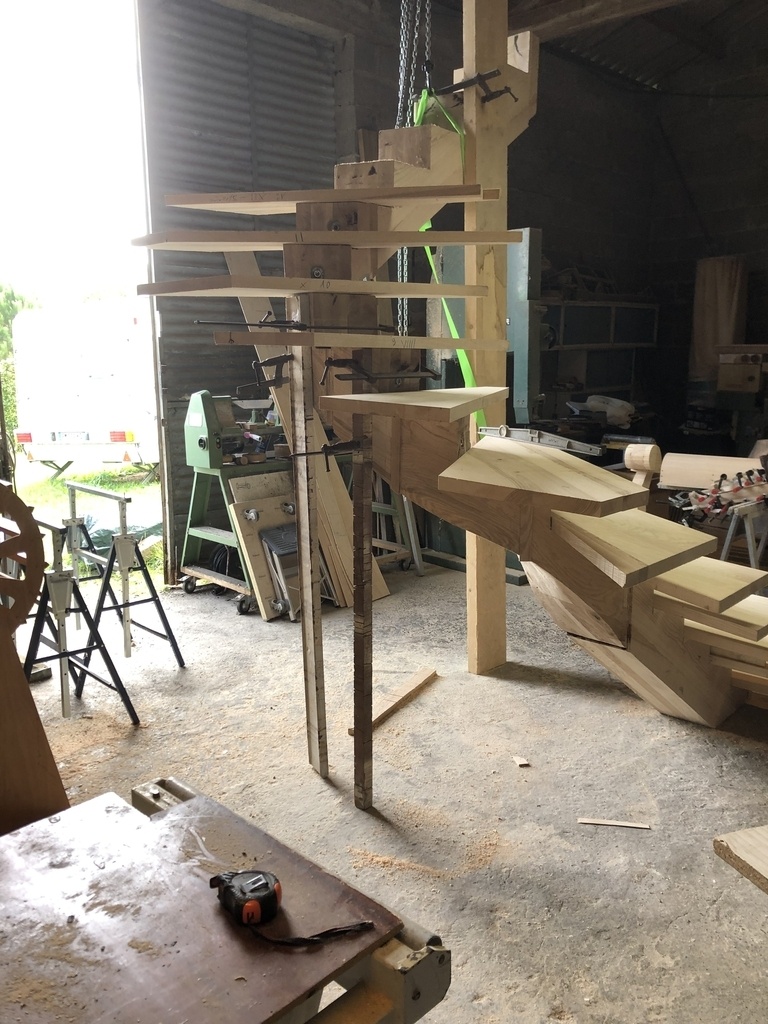

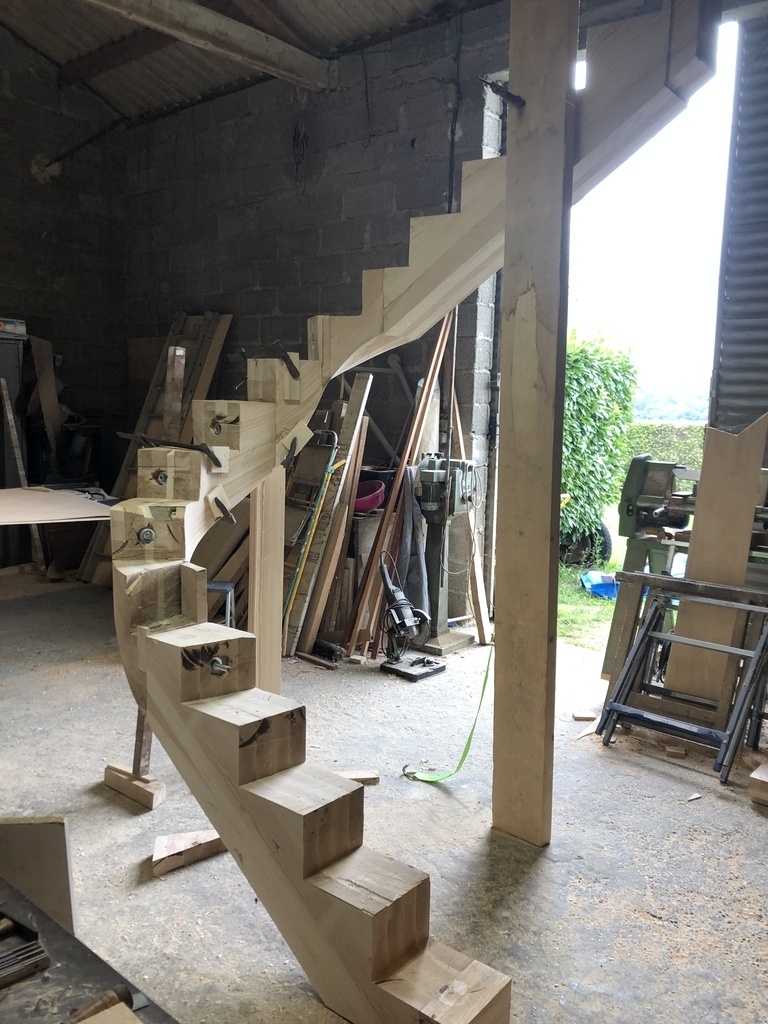

photos montage à l'atelier

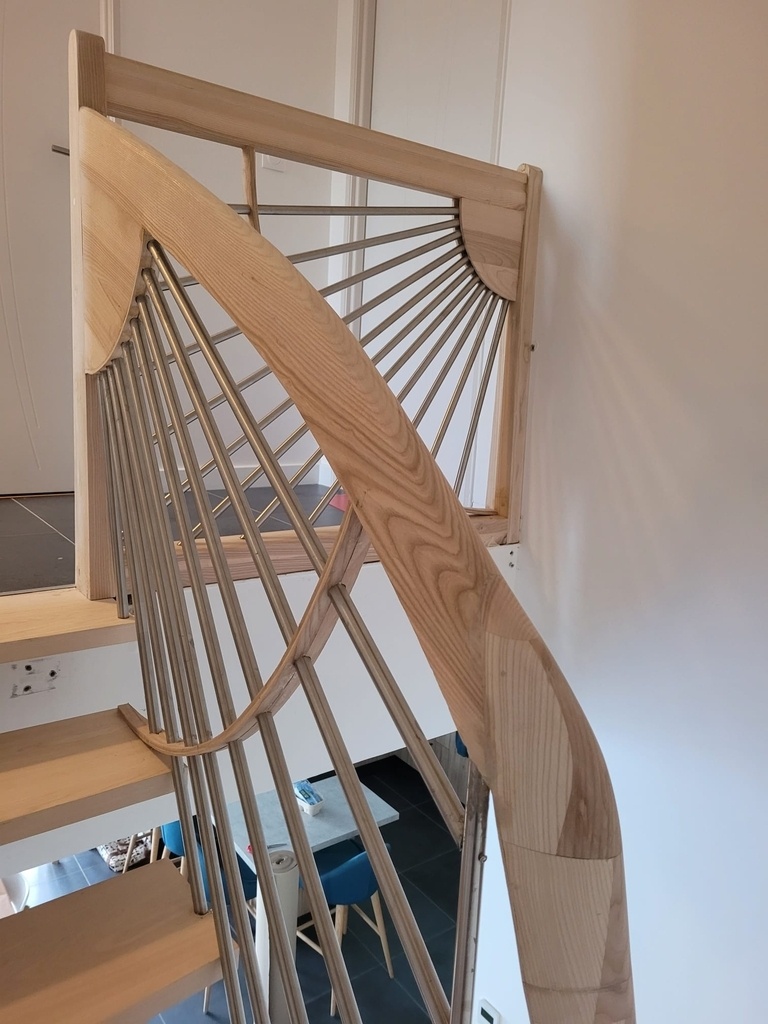

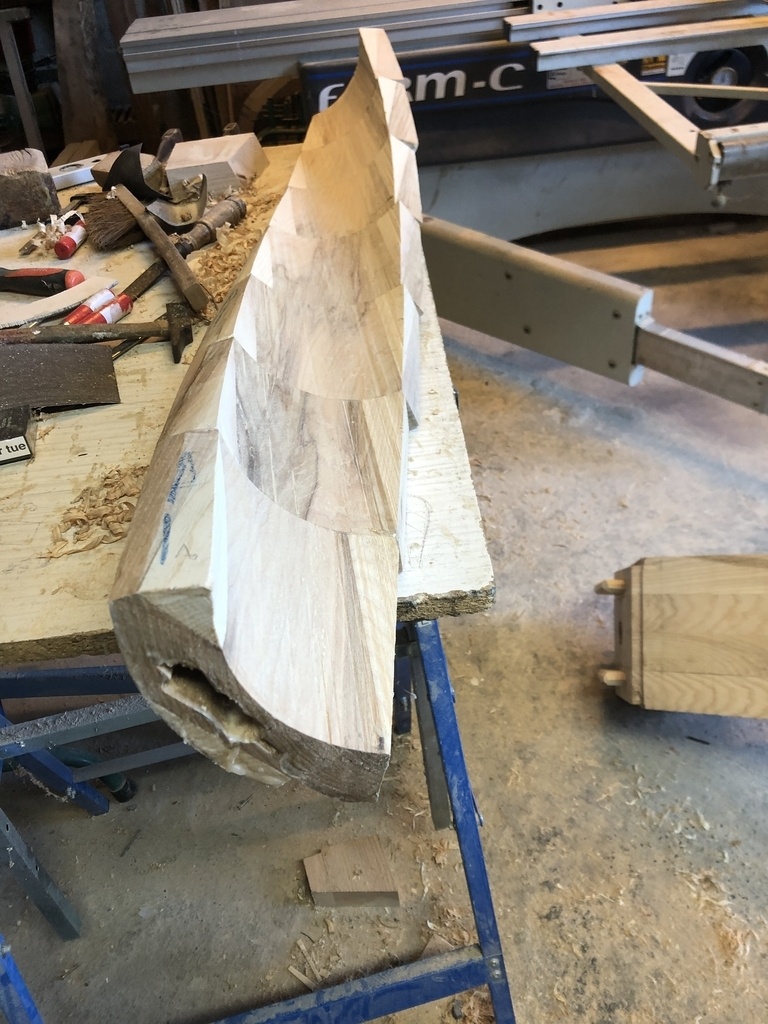

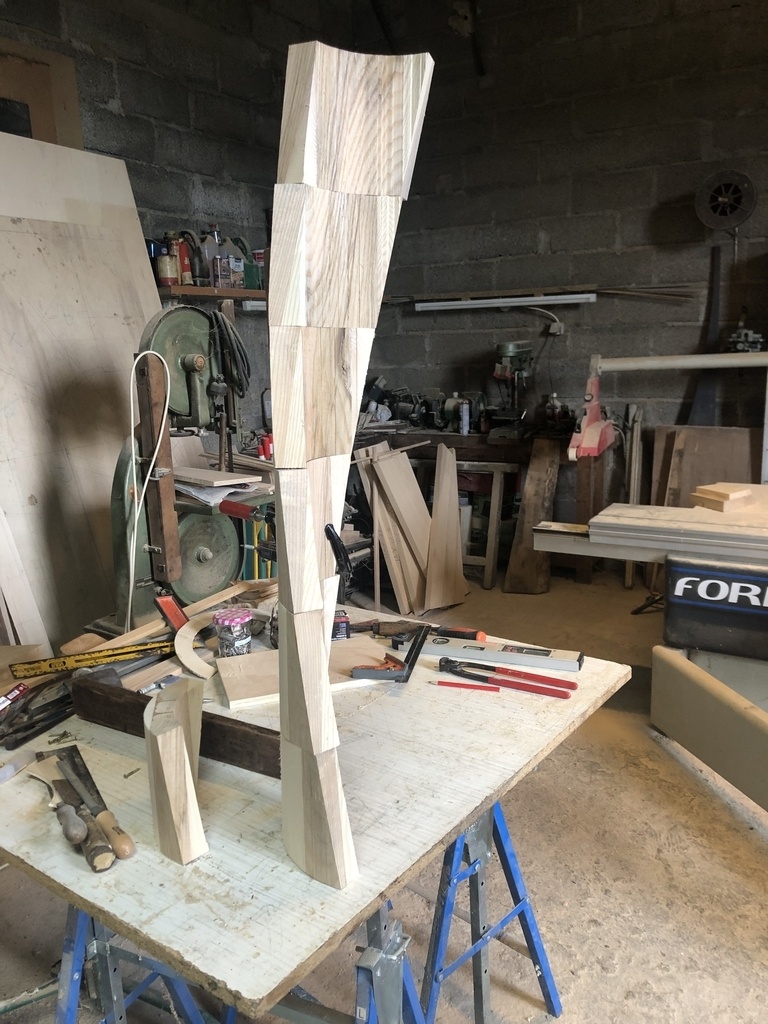

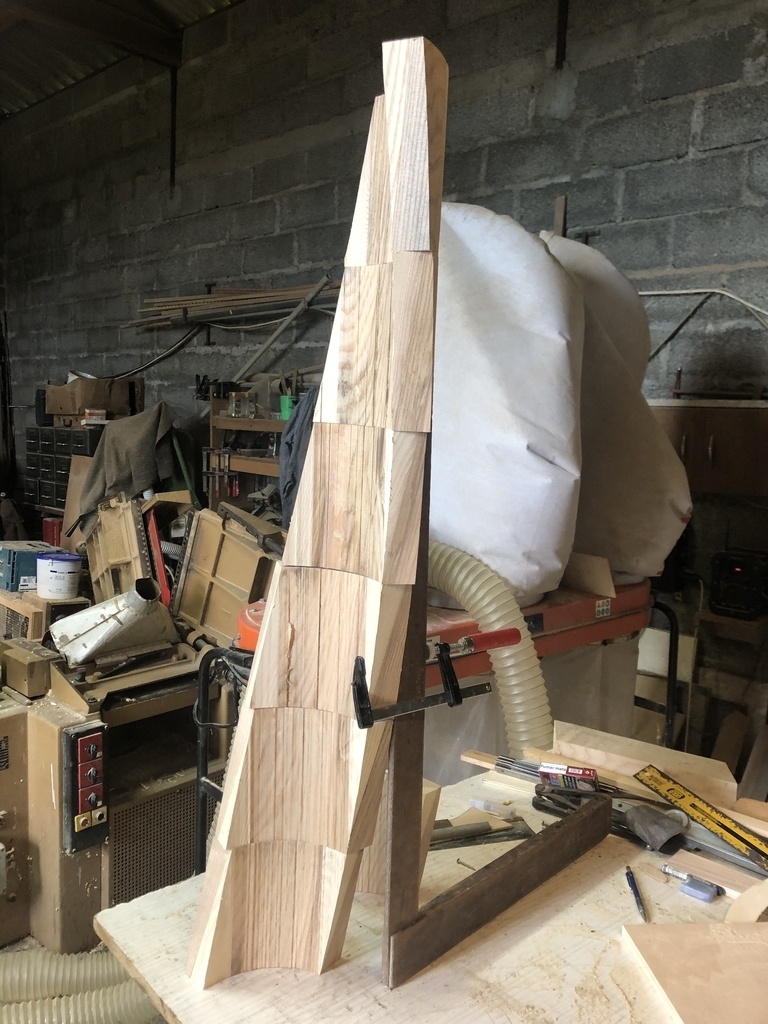

photo main courante

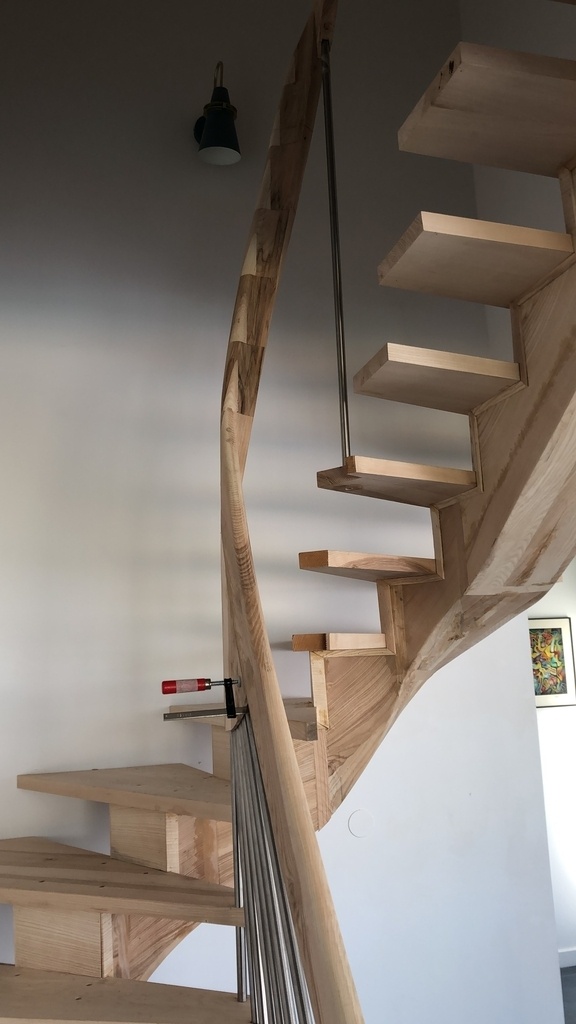

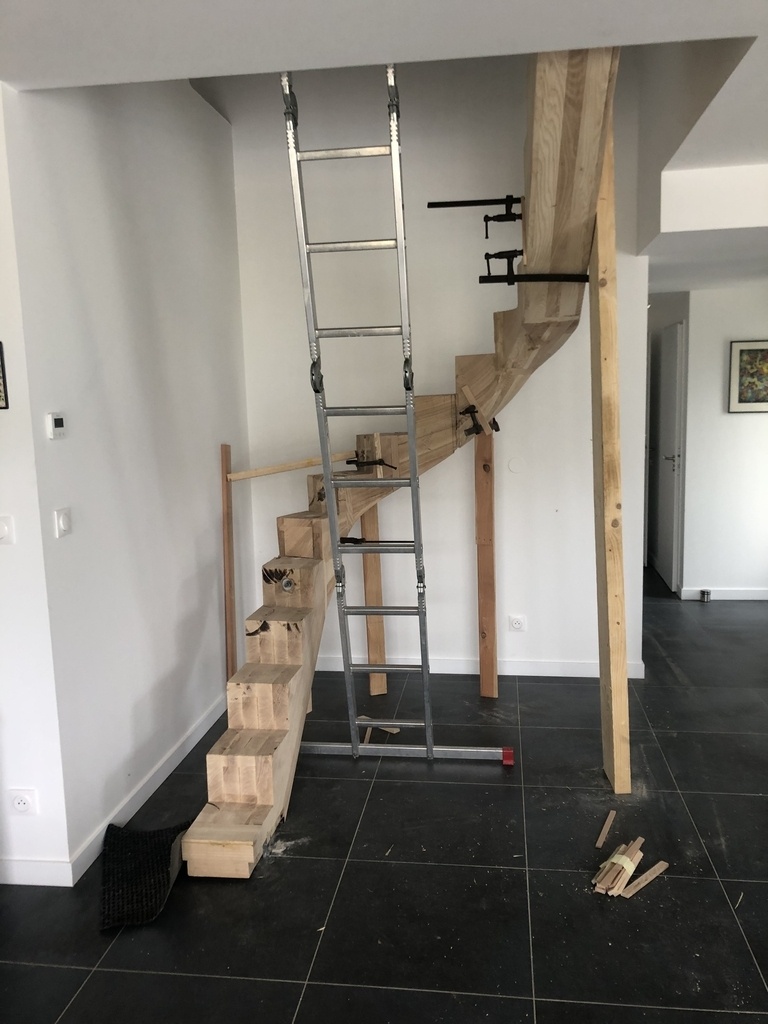

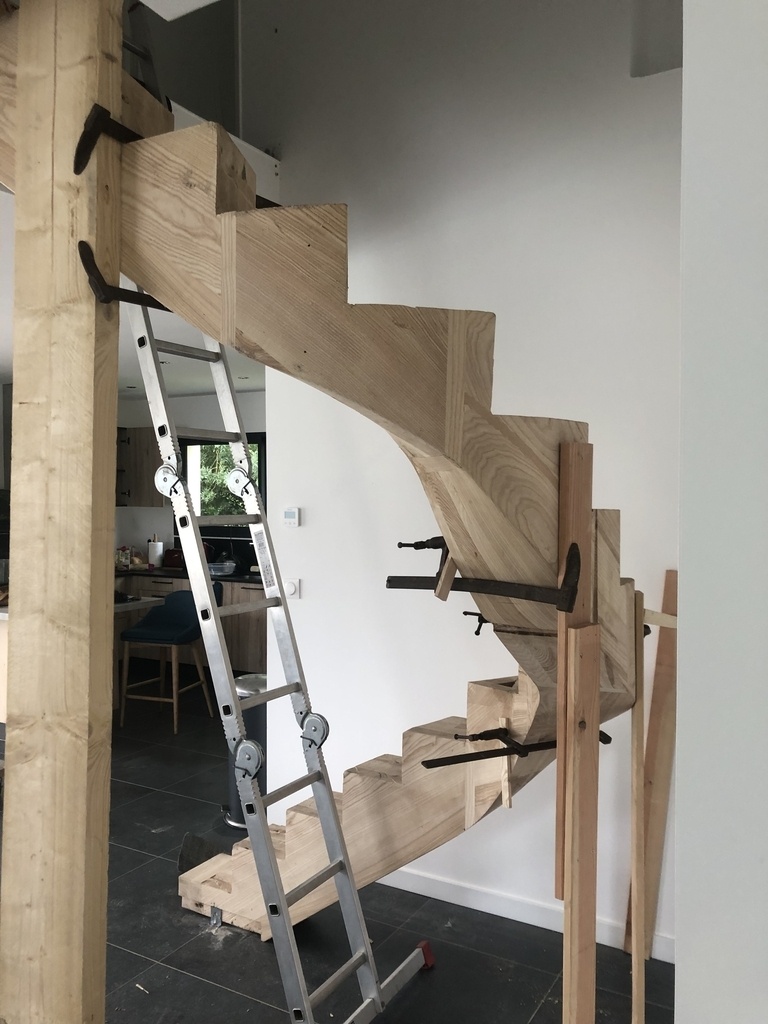

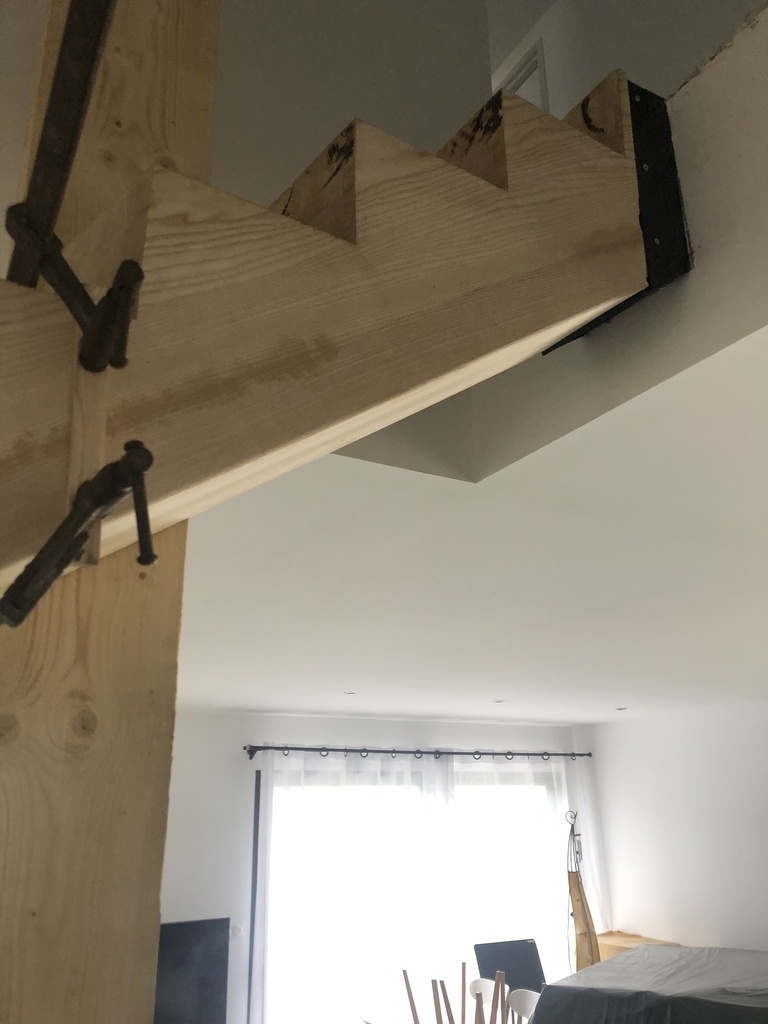

photos montage dans la cage d'escalier

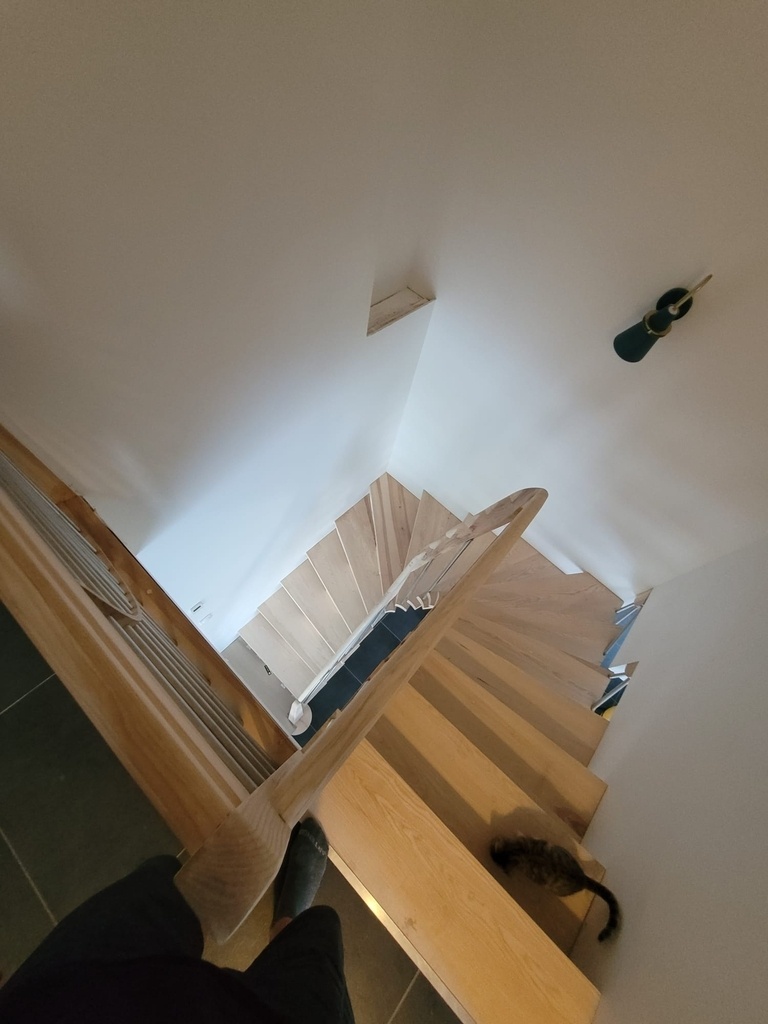

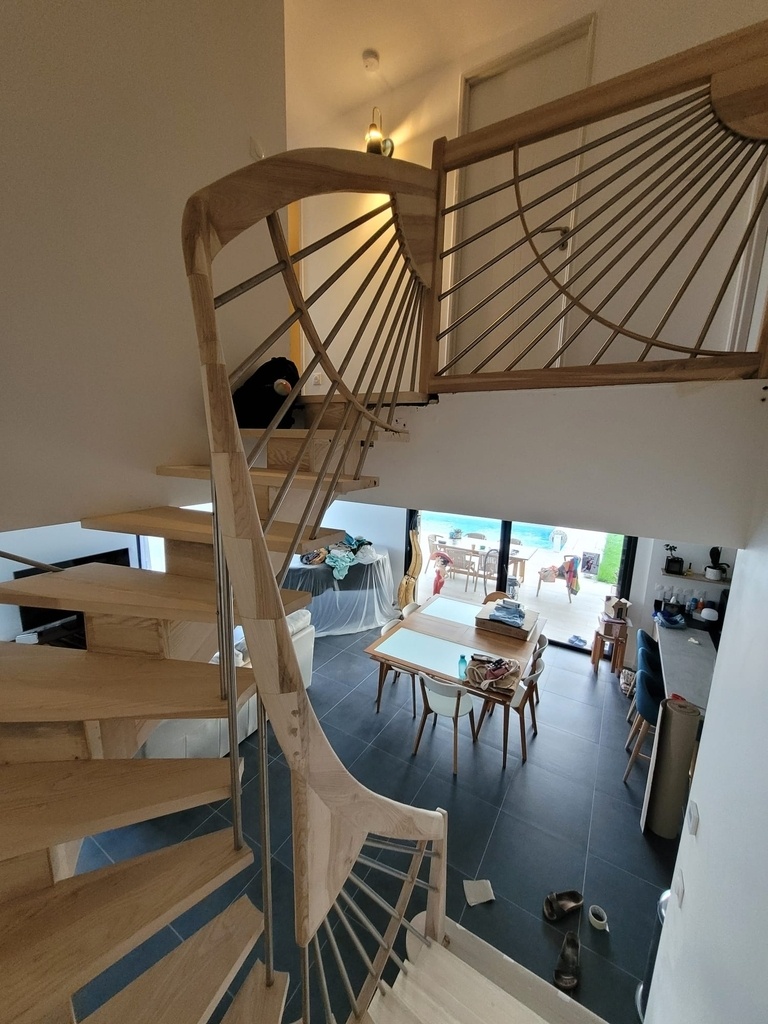

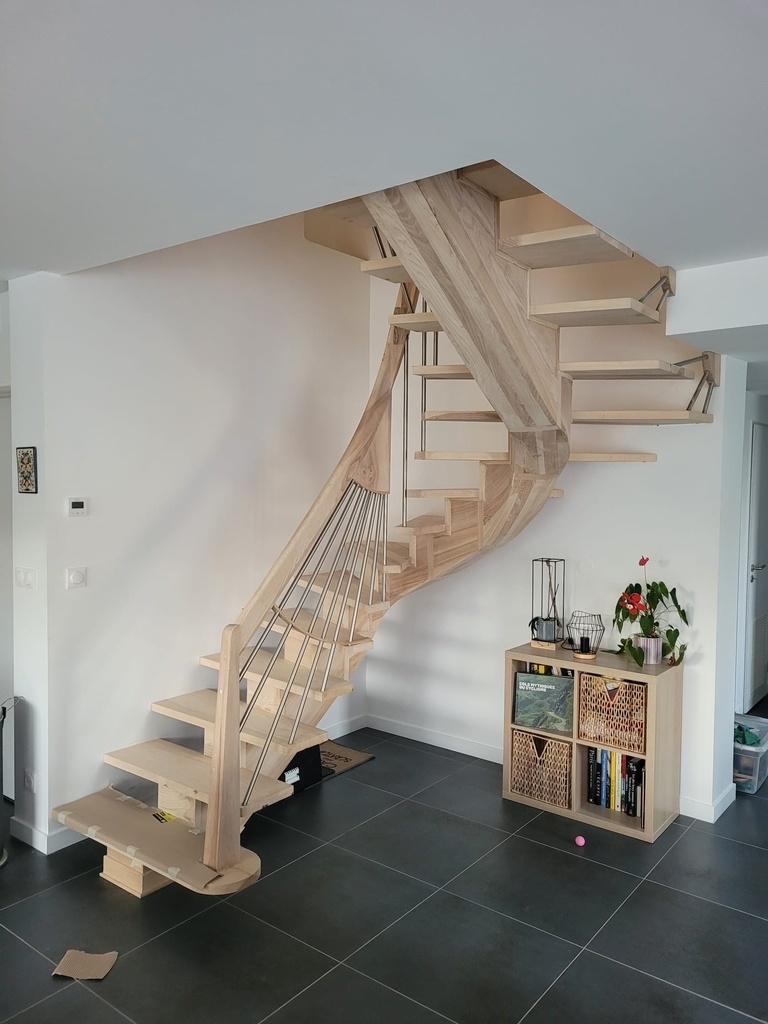

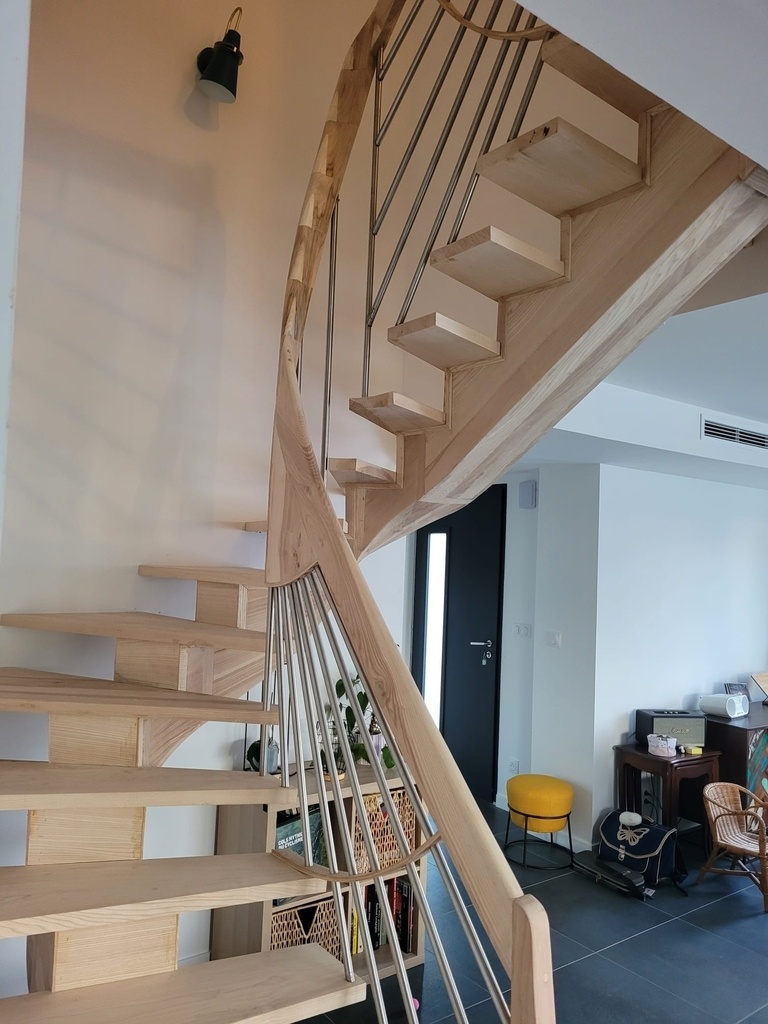

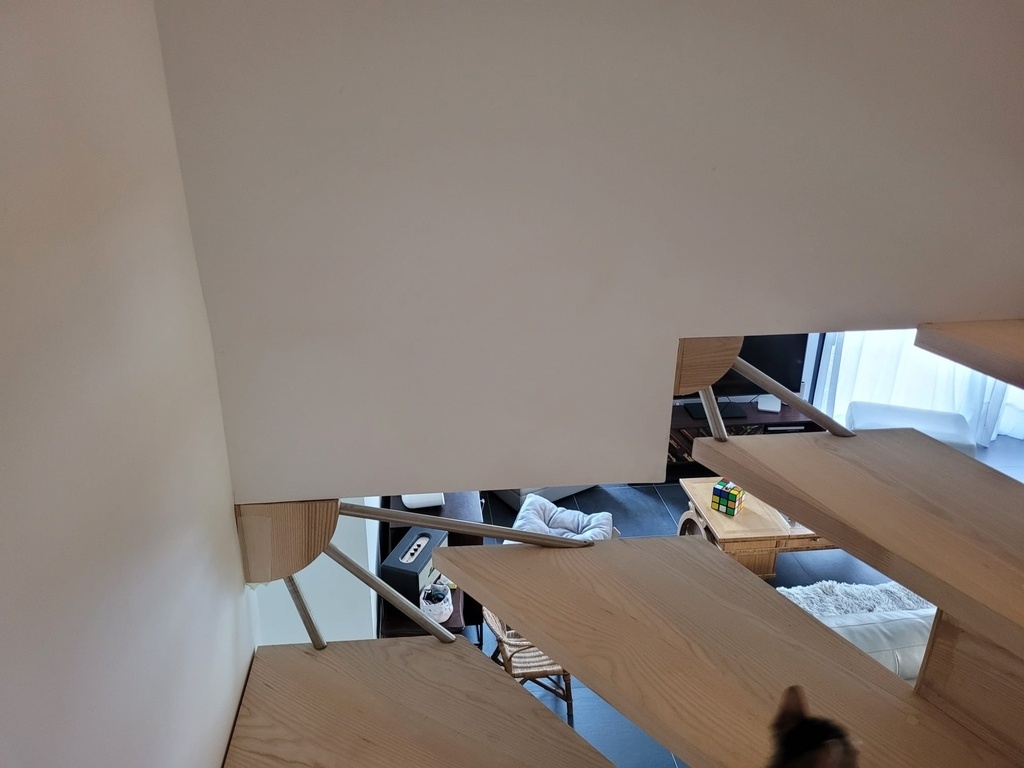

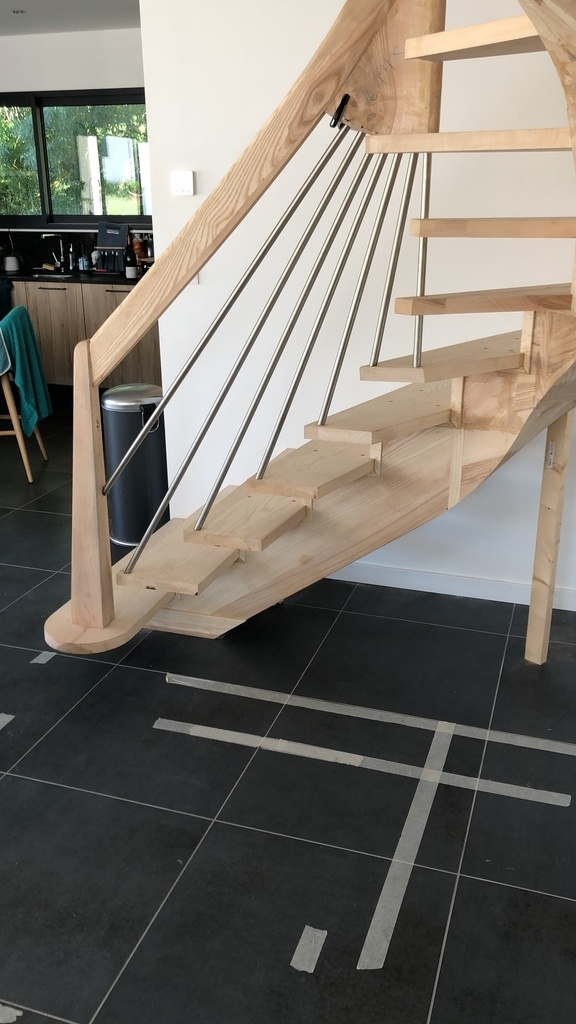

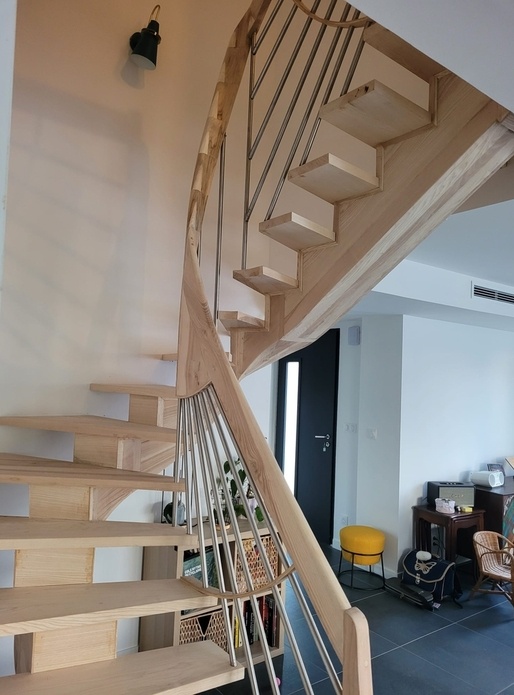

Résultat final
