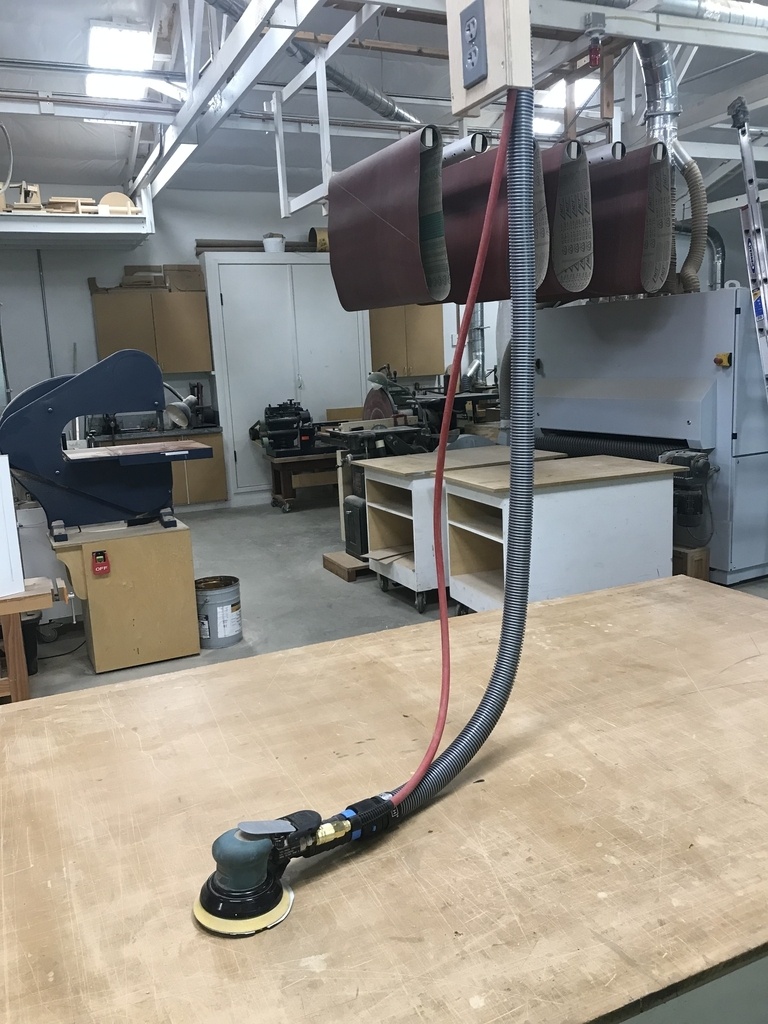

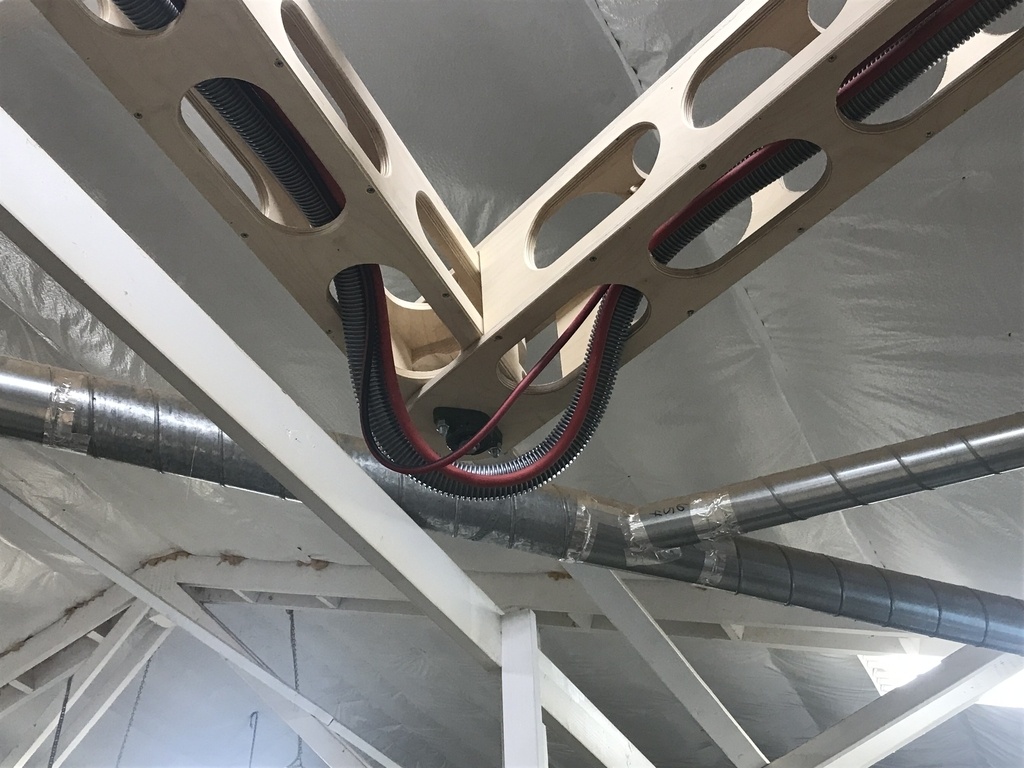

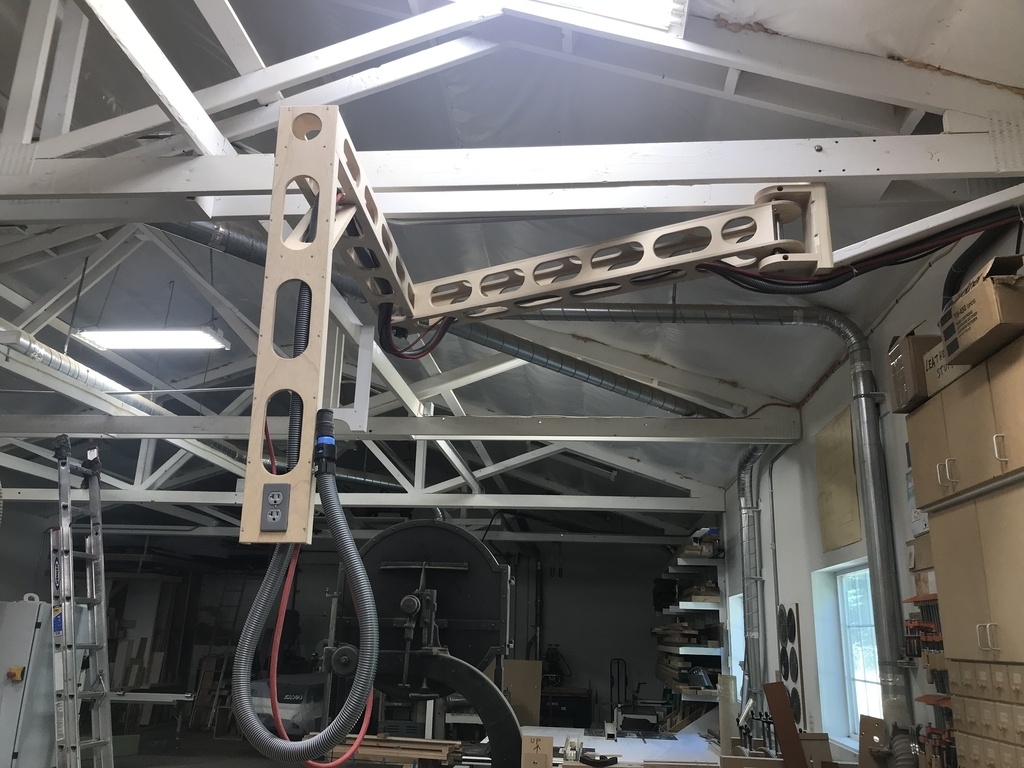

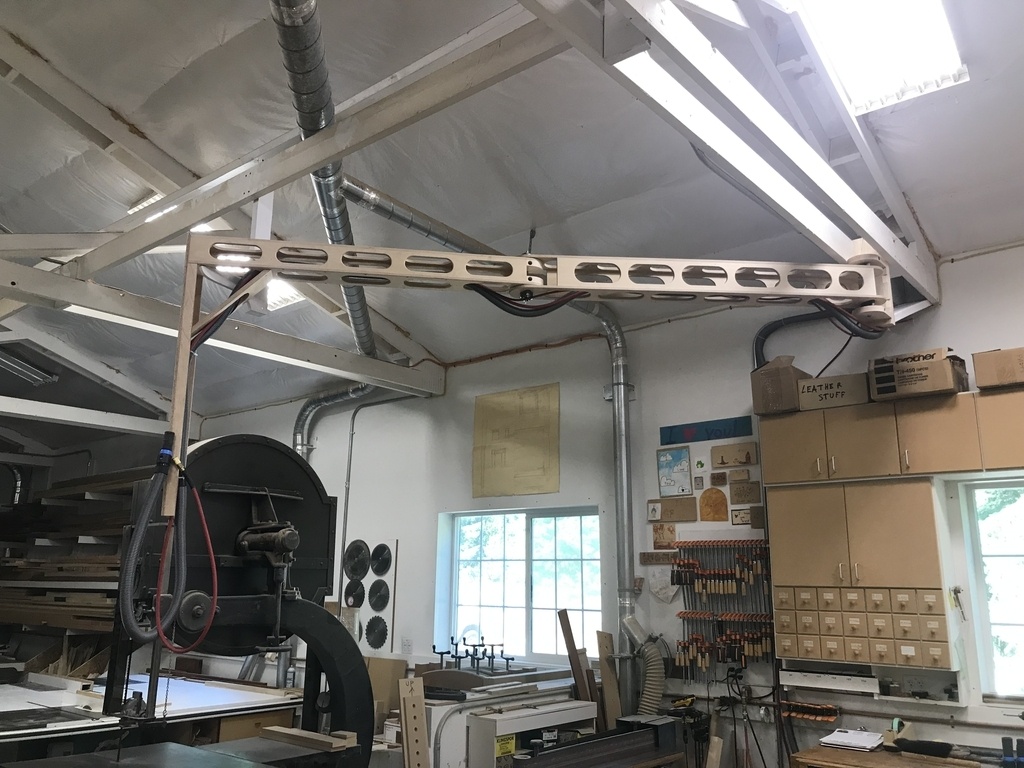

Ça faisait longtemps que je voulais installer une potence au dessus de mon aire de travail , cette potence a donc air comprimé , aspiration , et electricité.
Fabriqué en CP Baltic (2x 6mm)

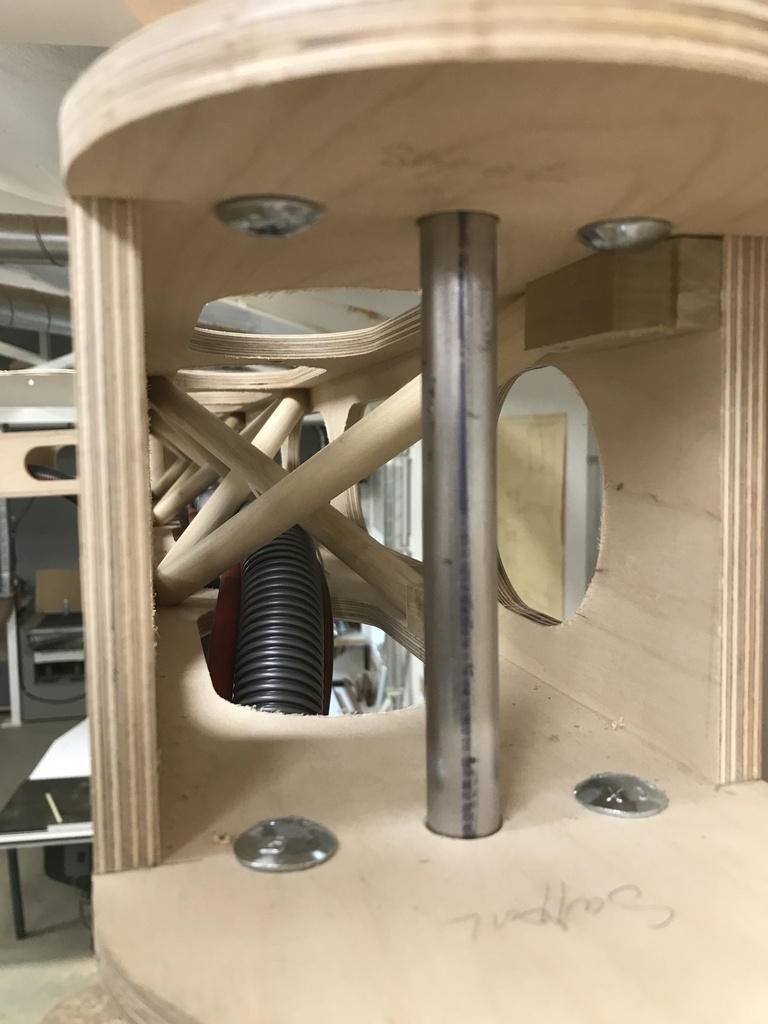

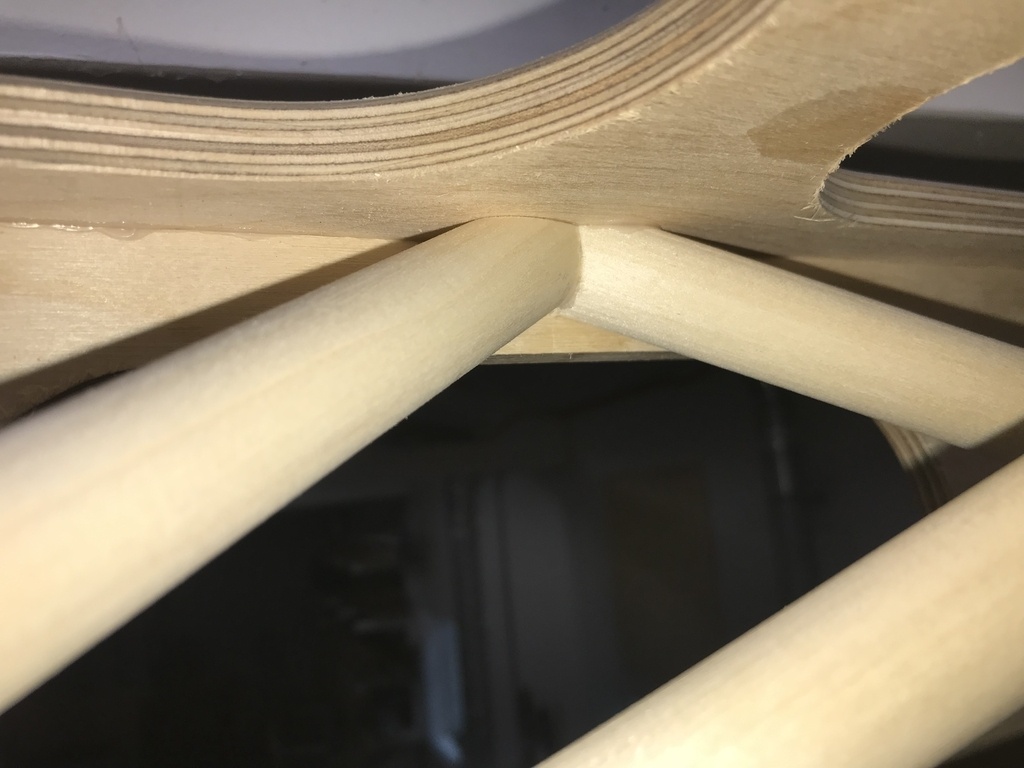

J ai rajouter des renforts a l intérieur de la premiere section pour rigidifier un peu.
assemblé a l intérieur
Licence
Autres créations de
normandie
Discussions
Bravo!
Racmterrof
presque domage que les renforts ne soient pas visibles, les as tu ajoutés a cause d'un manque de stabilité non prévu ou était ce dans le plan dès le début?
ca doit bien suivre vu la taille des roulements
Merci , j ai rajouté les renforts intérieurs parce que lorsque les 2 sections sont a 90 degré ,la premiere section se vrillait un peu.
Je suis bluffé par la triangulation intérieure en diagonale
Merci , une fois le gabarit fait , c était assez facile.
bravo et merci pour le partage
J'admire
J'aurais plusieures questions sur les renforts:
D'avance merci

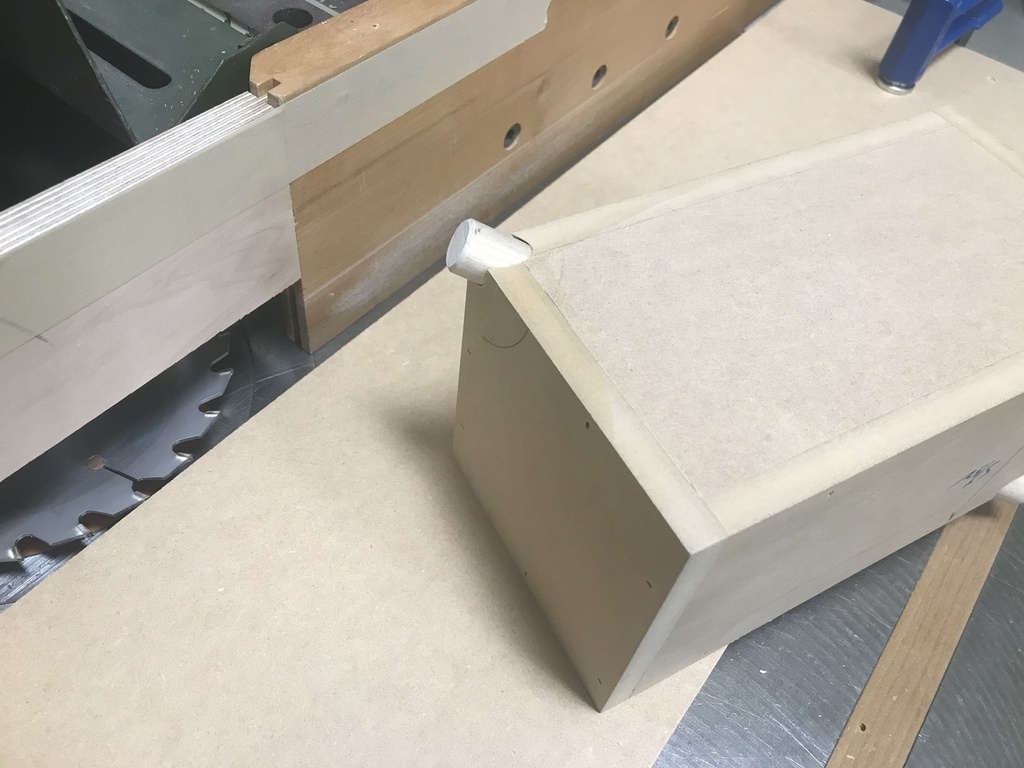

As tu vu la video? Chaque morceau a 6 coupes , faites en 30 secondes difficile de faire plus simple.Le pas et l angle je ne sais pas , j ai improvisé ,si c était a refaire je ferais les morceaux plus court.
Je me suis mal exprimé. Je voulais parler des triangulations rondes
dBPs tu parles de ces pieces ?(flèche rouge) ce sont ces pieces que je coupe a la toupie dans la video
Oui . Dans la vidéo je ne vois que le bloc
dBPs tu vois pas le tourillon qui dépasse?
Daccord, désolé.
En fait j'avais regardé sur on petit smartphone
Génial!! Bravo pour cette réalisation et merci de la partager. Ça donne vraiment envie de franchir le pas, moi aussi j'en rêve depuis des années !!
Bravo,
Conception surement très efficace pour rigidifier cette ensemble.
Est ce que tu es parti directement sur le concept final que l'on voit avec les renforts cylindriques internes à chaque poutre?
Résultat d'un calcul éléments finis?
Je trouve très étonnant de faire ça en bois…
Si la première section se vrillait, des couples internes percés au centre aurait été beaucoup plus simple et plus pratique, me semble-t-il pour passer les câbles et tuyaux.
Autre remarque. J'aurais fait partir la potence du centre de l'atelier et non d'un bord pour couvrir plus que 180°. Et du coup, réduire un peu la flèche et donc les problèmes de vrillage et fléchissement.
J en ai parlé a un ingénieur , des cloisons internes auraient moins d effet qu une triangulation. De plus les rajouter aprés aurait été difficile.
J avais envisagé de mettre la potence au dessus de ma table mais ça faisait encore plus long de tuyau d aspiration.
Je suis aussi ingénieur. Tout dépend de l'effort à produire. Ta triangulation est très bonne pour la flexion longitudinale. Or c'est pas le problème soulevé. Pour la torsion, les couples sont la meilleure solution. C'est exactement ainsi que les cellules et ailes d'avion sont faites.
Je suis aussi ingénieur et j'ai fait ma potence en tubes acier ! Moins de contraintes
Autrement qu'as-tu utilisé pour cette sorte de palier ?
NE555 il semblerait que tout les ingénieurs n'aient pas le même avis.
FMJ
palier?
on utilise le mot palier pour les roulements montés sur semelle en fonte.
avec une CNC je ferai aussi des caissons avec cloisons internes avec pattes et dogbones , mais je suis pas certain que ca soit mieux que les diagonales, je me demande quand même quel montage ca a demandé, juste un montage sur la perceuse á colonne, puis premier trou, collage et une fois sec reprendre a travers tout dont la première diagonale dans l'autre axe?
Je ne suis pas sur de comprendre , les tourillons ne traversent pas le contreplaqué, ils sont collés dans l angle . La video montre comment les coupes sont faites a la toupie.
Palier , ok (flange bearing en anglais)
normandie
C'est le propre des ingénieurs : Chacun défend son point de vue !
merci pour tous ces détails, décidément, il me fallait la vidéo plus les comm
normandie

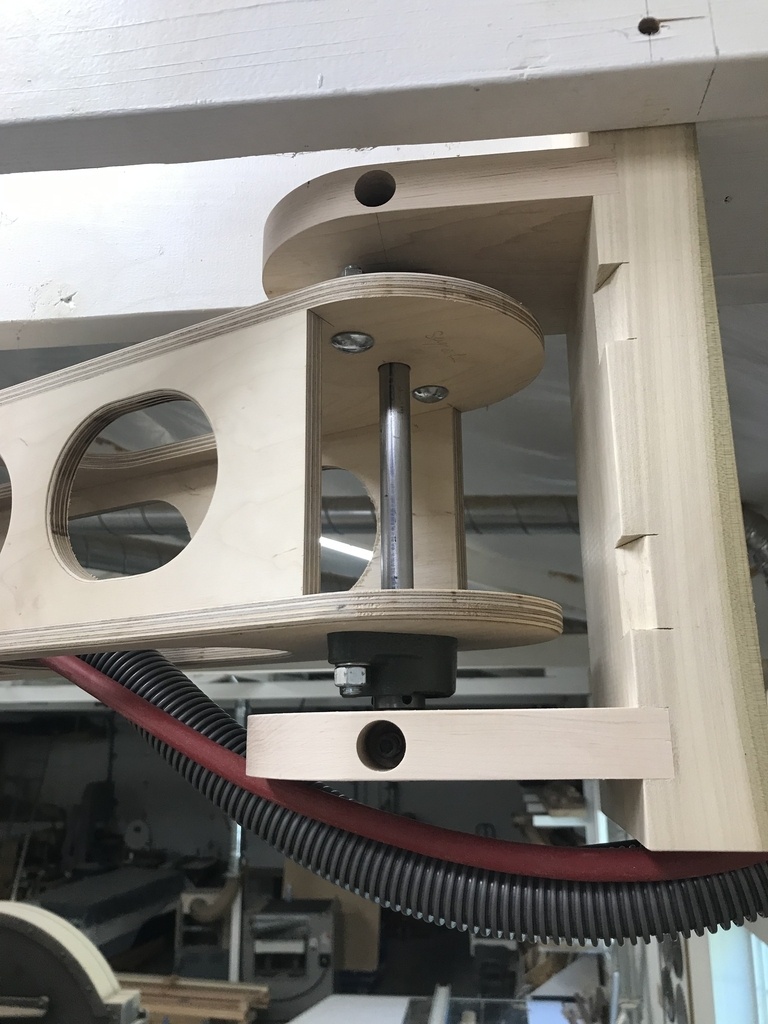

Oui je parlais du dispositif tenant l'arbre sur cette photo. Sur la photo on dirait de la fonte ?

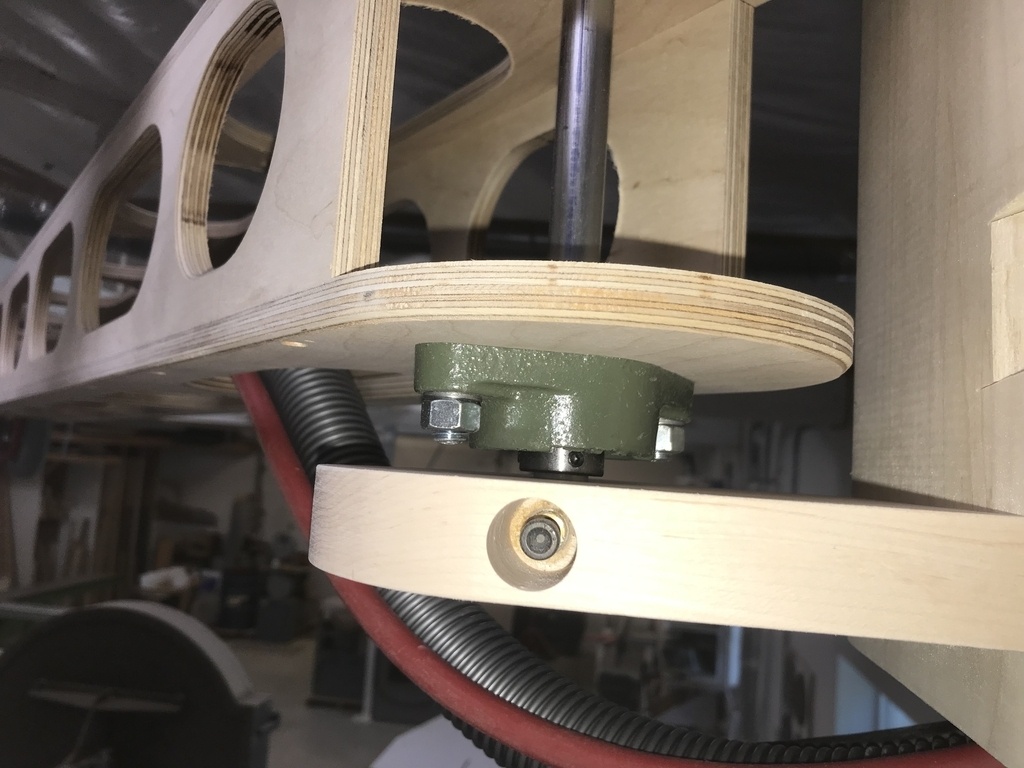

FMJ oui, c est un roulement a billes dans un support en fonte ( j ai ajouté une photo)
Tu l'as trouvé où ? De la récup ?
FMJ non, c est neuf , made in China , biensûr
OK merci. Sur Ali ?
FMJ Amazon
Ok merci
Palier fonte 4 trous, sur internet ou en machinerie agricole ou jardinerie si l'on veut voir avant d'acheter
Bien pensé , merci
Super, merci pour le partage. Ça fait, comme beaucoup, un bout de temps que l'idée me taraude. Des gens comme toi défriche le terrain et aide à sauter le pas.
Je voudrais ajouter que cette potence est comme cela parce que je voulais qu elle soit le plus haut possible . Un collègue m avait envoyé une photo de la sienne , de fabrication plus simple mais qui nécessite un entretoise que je ne voulais pas.
Le bracon est au-dessus, mais on peut aussi le mettre en-dessous pour monter la flèche.
NE555 tout a fait, mon espace ne s y prêtait pas bien.
Belle réalisation et bien assorti à ton atelier!
Franchement très chouette et fonctionnelle, dommage je n'ai pas la hauteur pour faire de même.
Beau travail.
