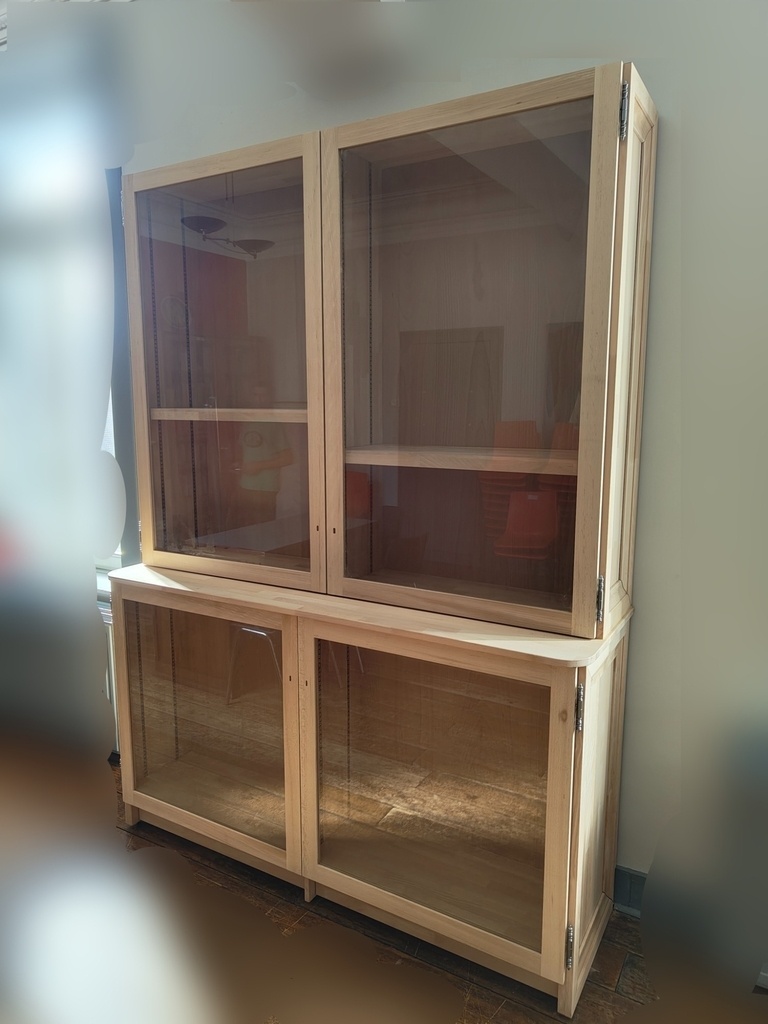

Un client m'a demandé de réaliser 2 bibliothèques en hêtre contenant chacune des tiroirs non accessible directement
Je suis parti sur du lamellé collé 19mm d'épaisseur afin d'économiser sur le budget et de gagner du temps
Le client traitera lui même les deux bibliothèques et les 20 tablettes

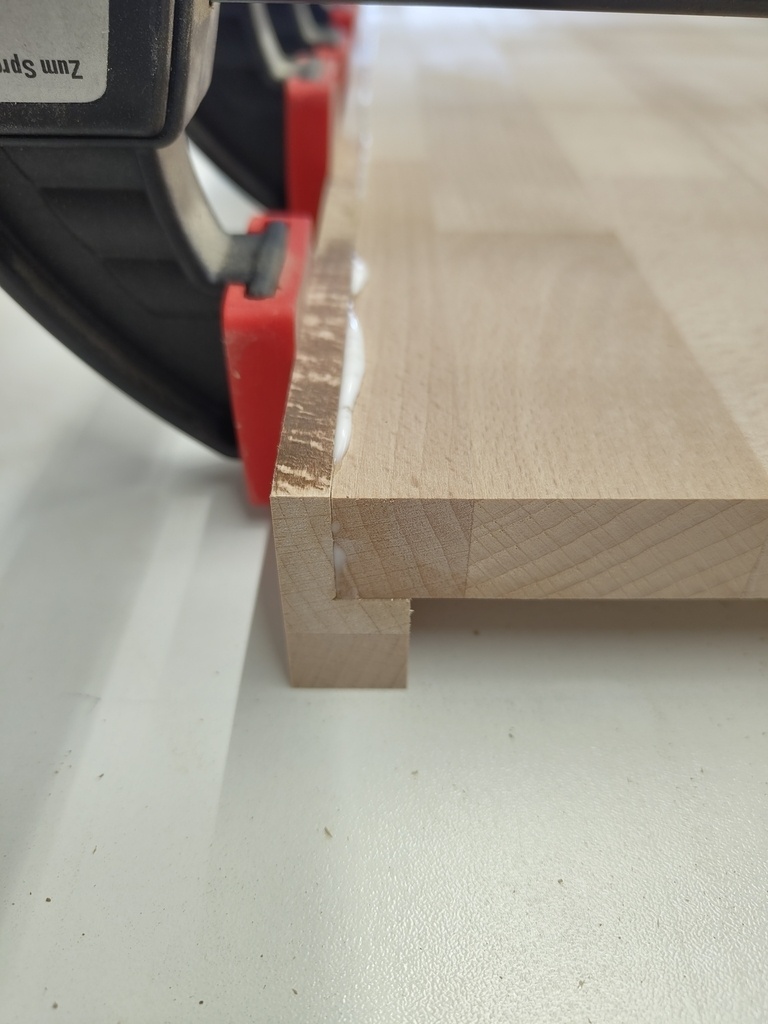

Pour les tablettes, j'ai créé des nez que j'ai collé de chaque côté des tablettes afin de renforcer ces tablettes
Elle font 820mm x 320mm et je ne voulais pas qu'elles plient sous le poind des livres

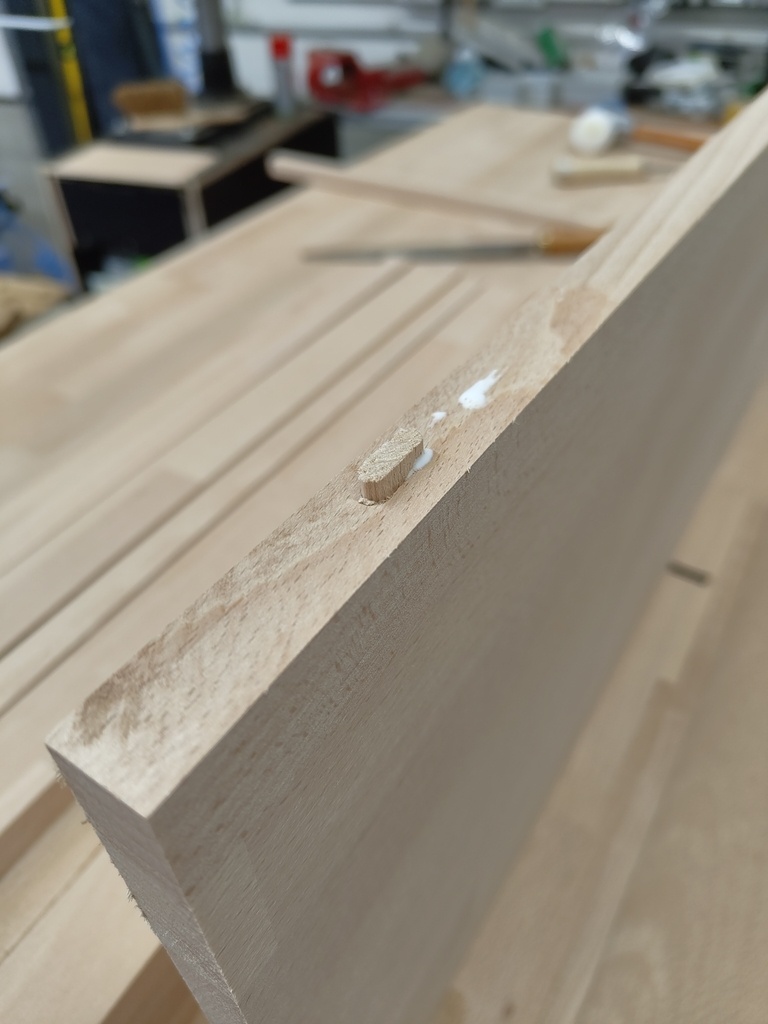

Feuillure sur les nez et assemblé avec des dominos

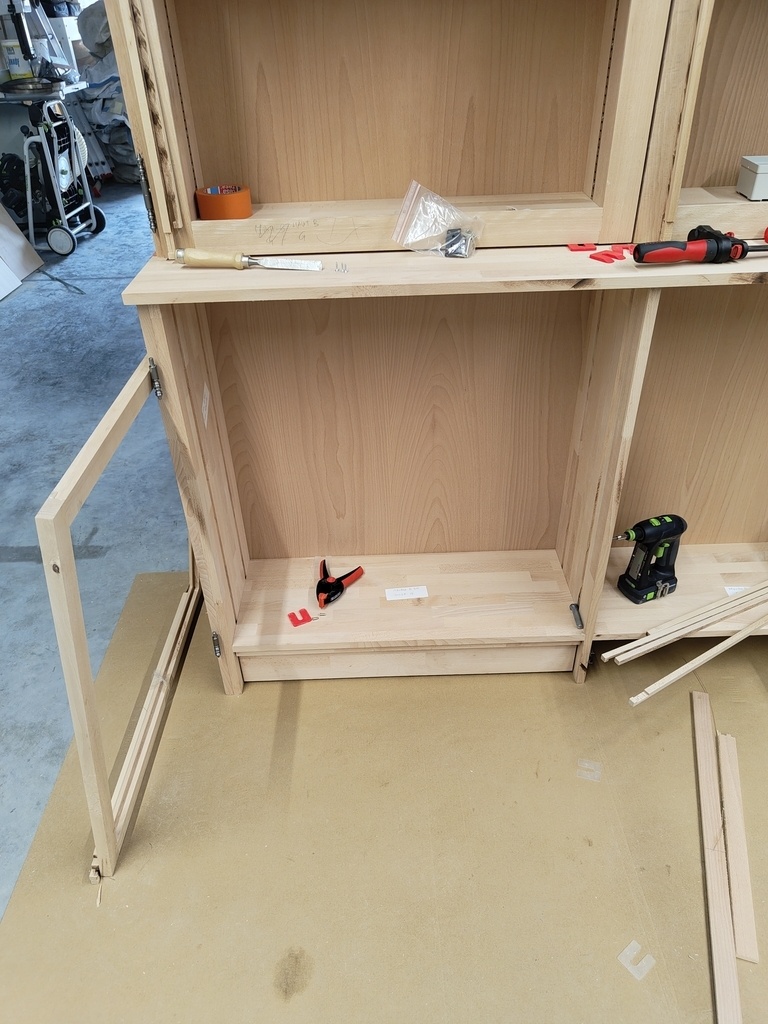

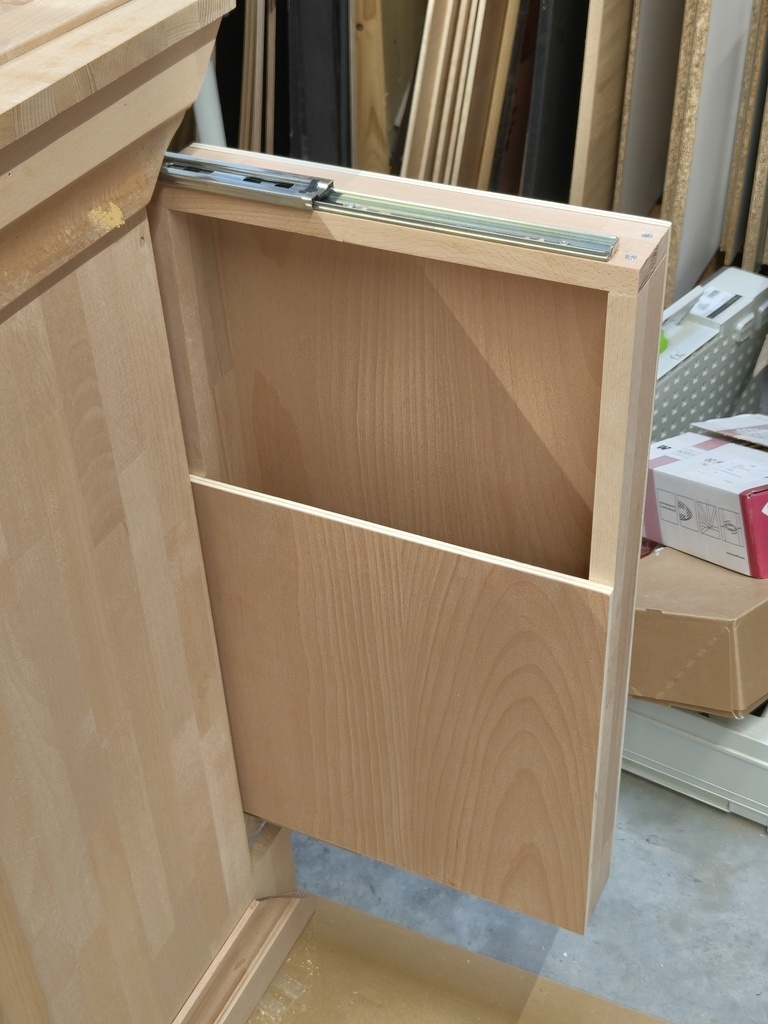

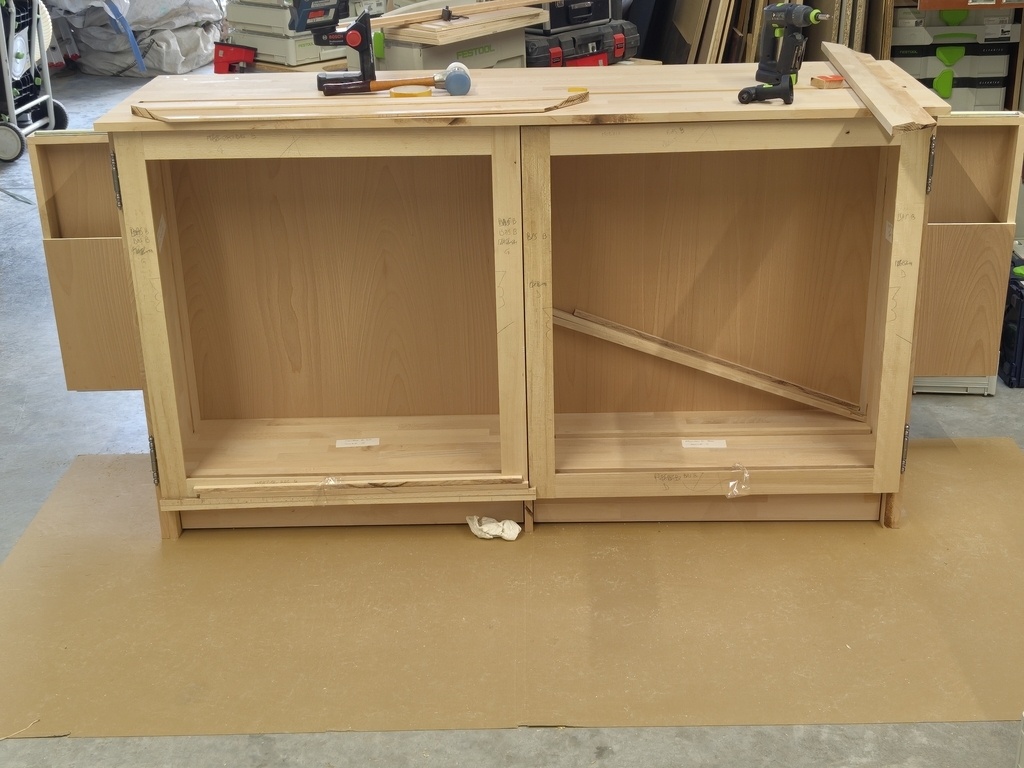

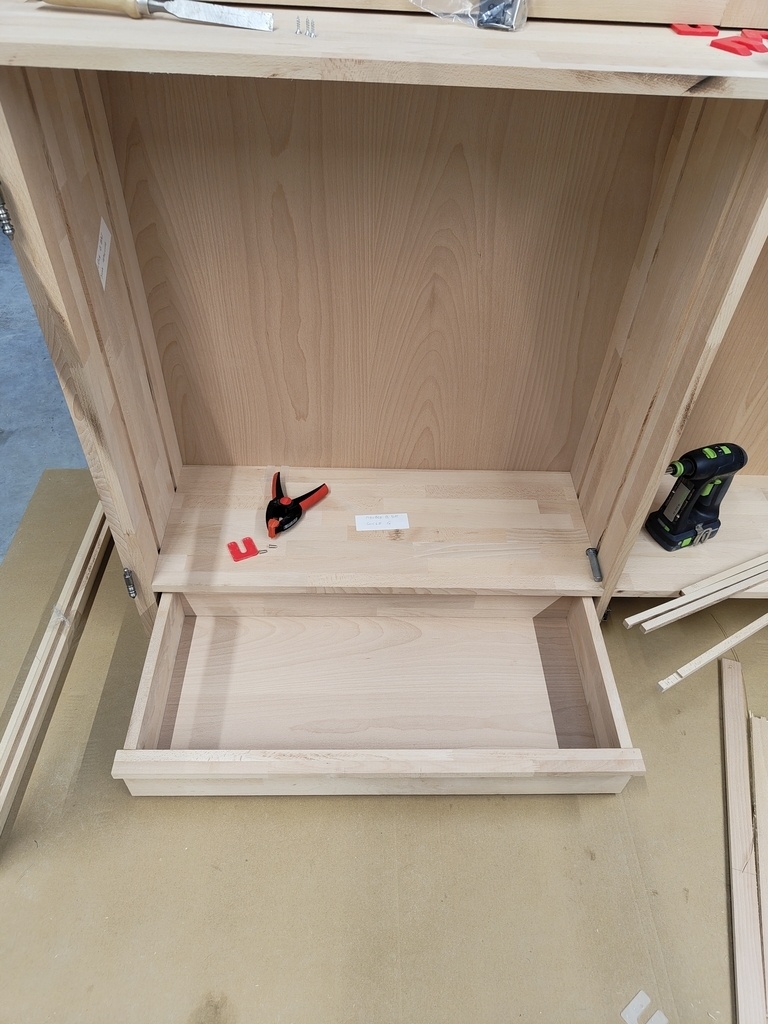

Tiroir dans les plinthes avec des coulisses à billes sur les côtés
Deux tiroirs sont également présent à l'arrière, dissimulé par la moulure
Voici comment j'ai verrouillé le tiroir

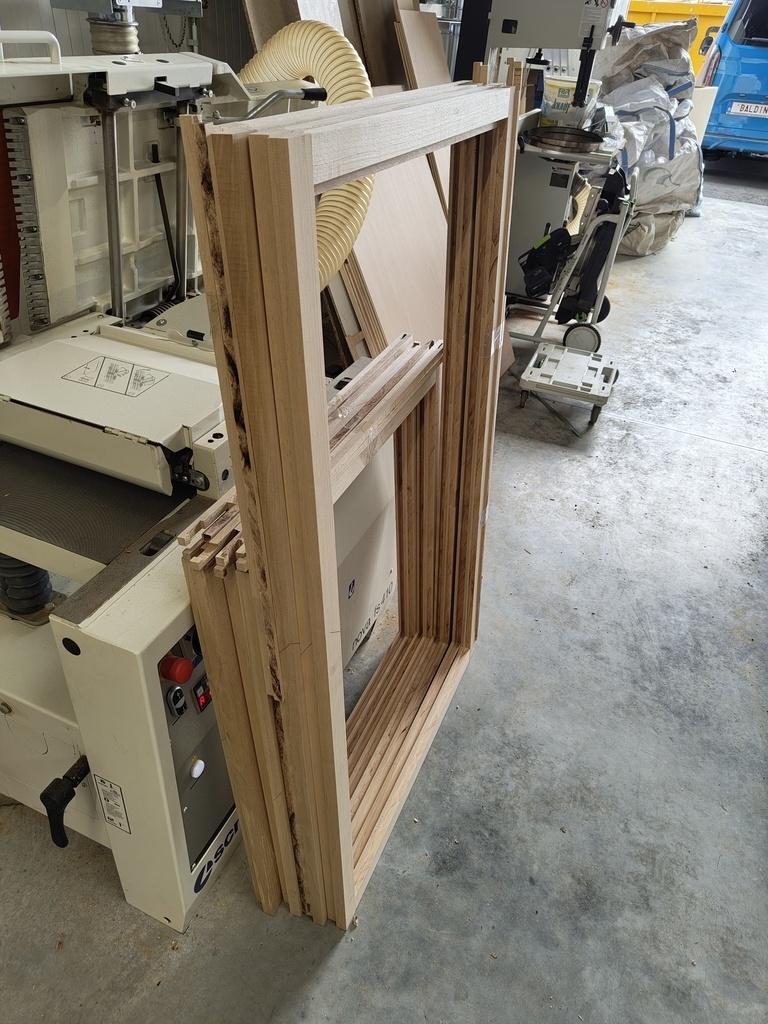

Les portes sont en hêtre massif avec un vitrage de 6mm

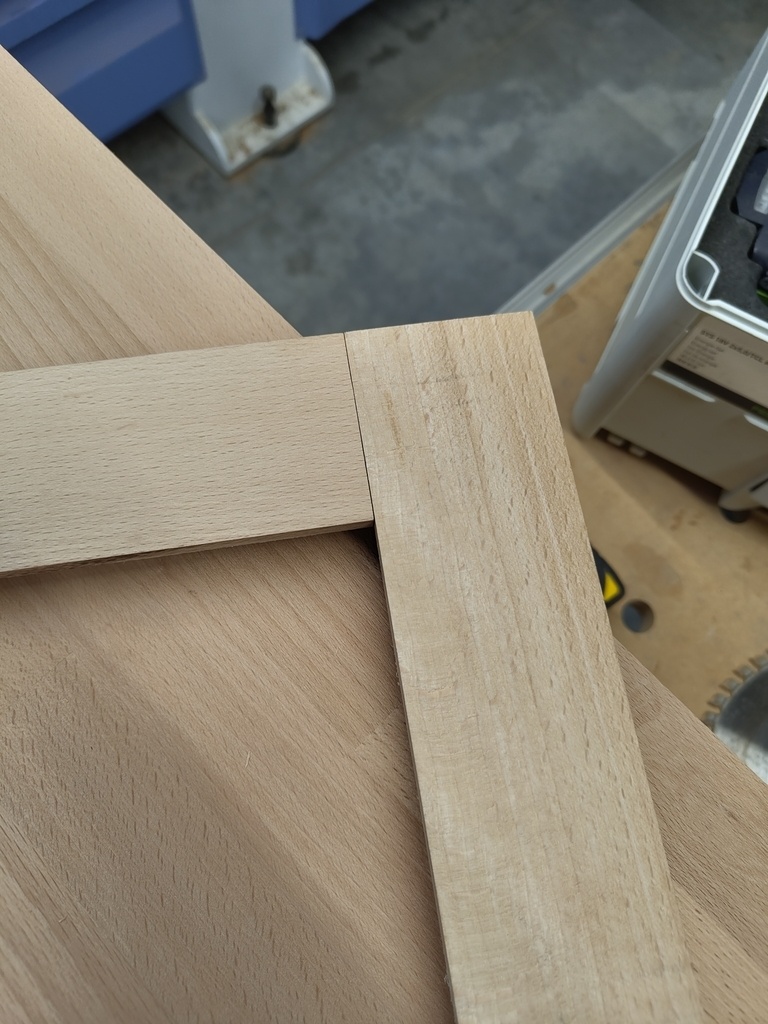

Assemblage tenon mortaise avec renfort d'épaulement

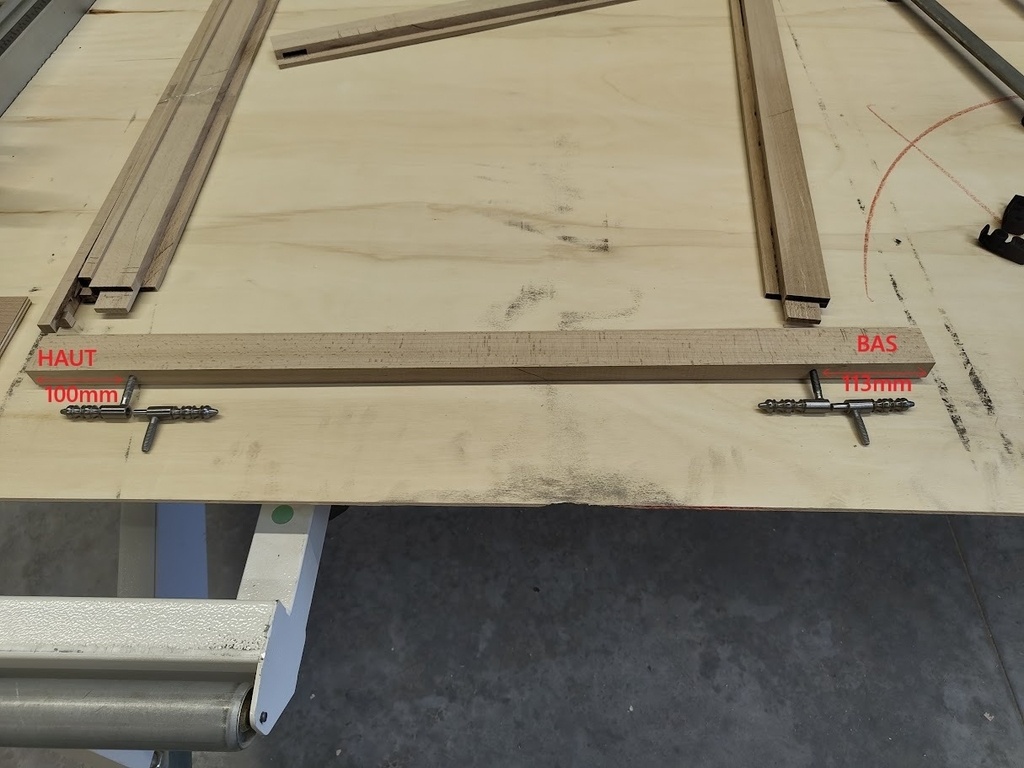

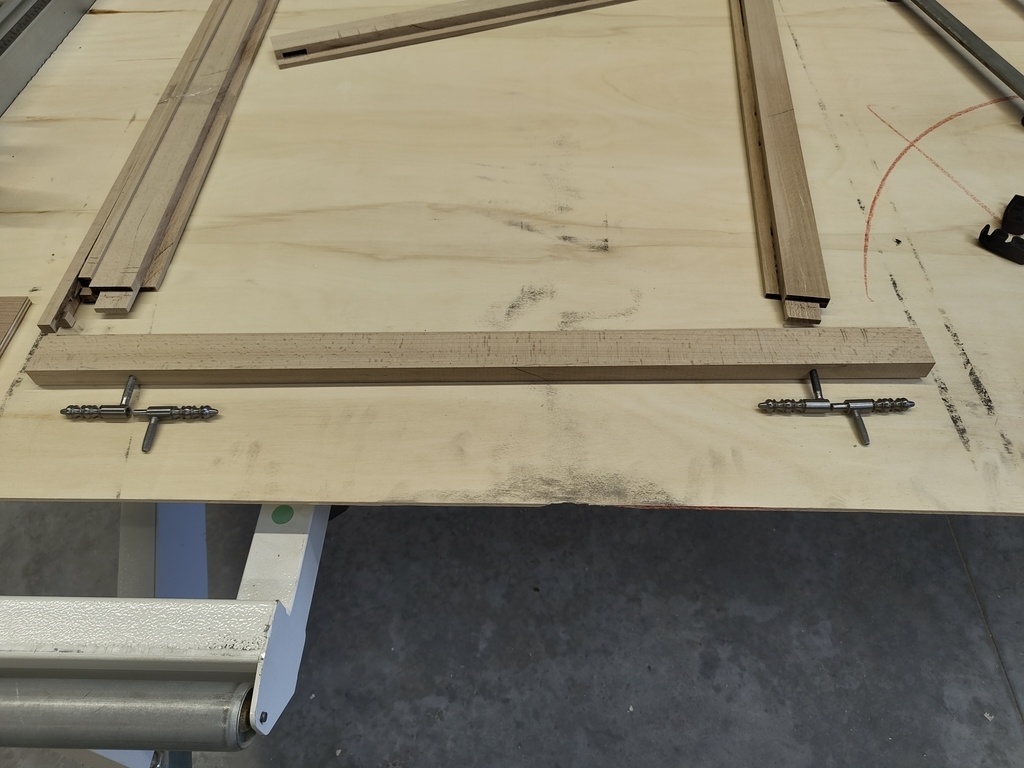

J'ai utilisé des fiches Otlav 210
Il ne faut pas oublier de décaler la position des fiches si on souhaite le même écart entre le bas et le haut de la fiche. Vu que l'écart est de 12,5mm, j'ai décallé de 13mm

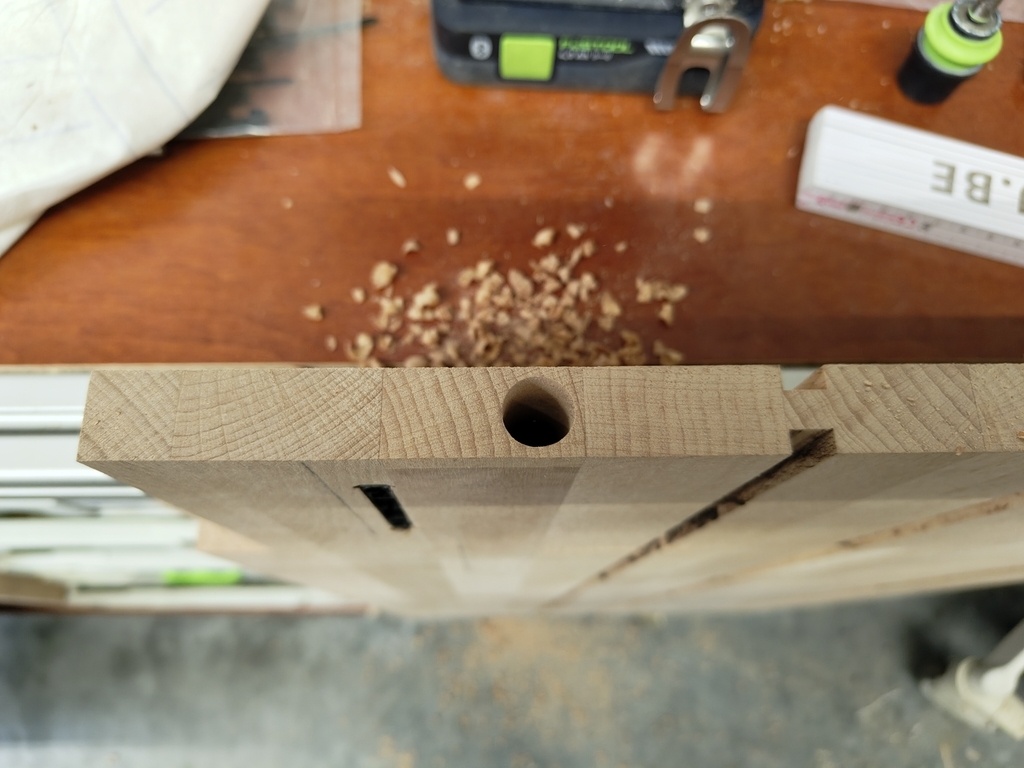

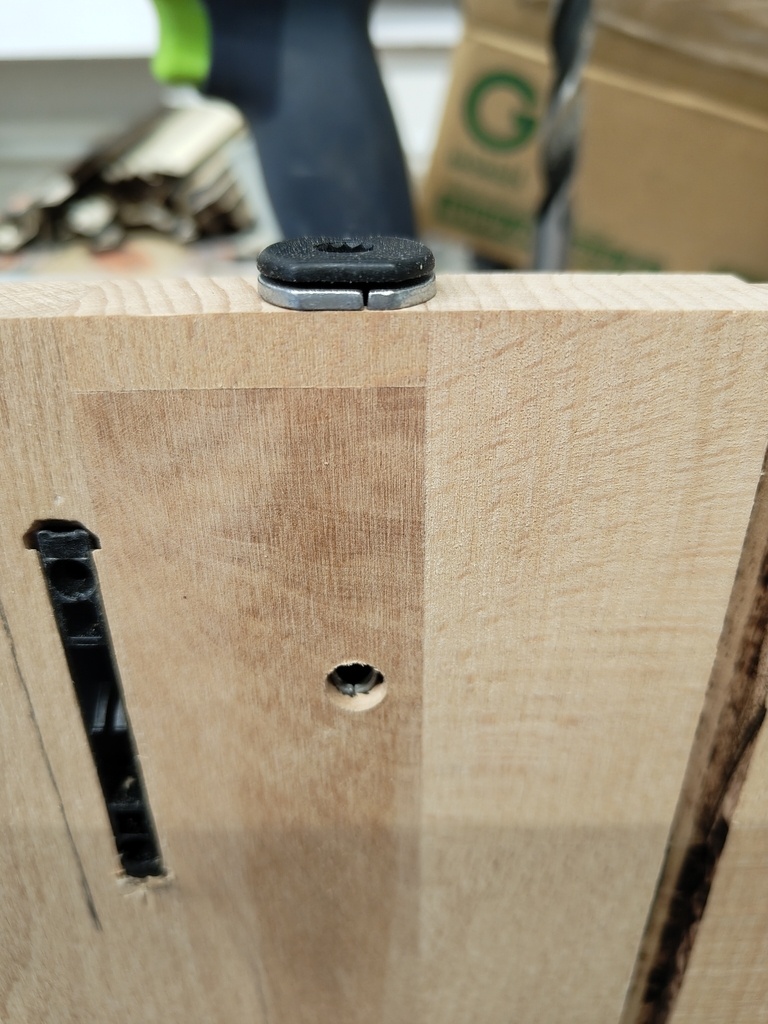

Comme il y a des tiroirs dans les plinthes, j'ai utilisé des pieds qui s'insère dans les chants des joues
- Forer à 14 sur 65mm
- Forer un trou de 8mm sur le côté à 52mm pour avoir accès au réglage qui se fait avec une vis allen
Les pieds existent en 2 longueurs (52 ou 70) et deux diamètres (12 et 14) et viennent de chez So-Tech
