Deux chantiers de cette année que j'ai trouvé intéressants, en particulier pour les échanges avec le client.
C'est un ancien charpentier, mais n'a plus vraiment la santé pour faire ces travaux lui-même.
Il m'a fourni les plans et fiches de débits, les palettes de bois préparées avec exactitude.

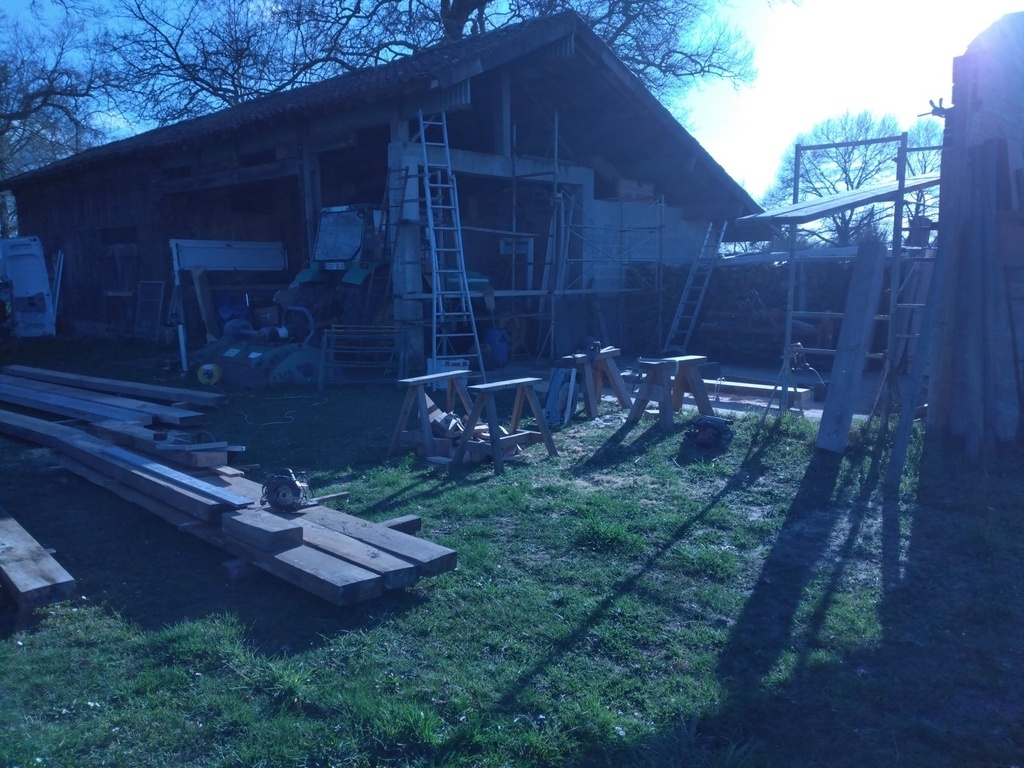

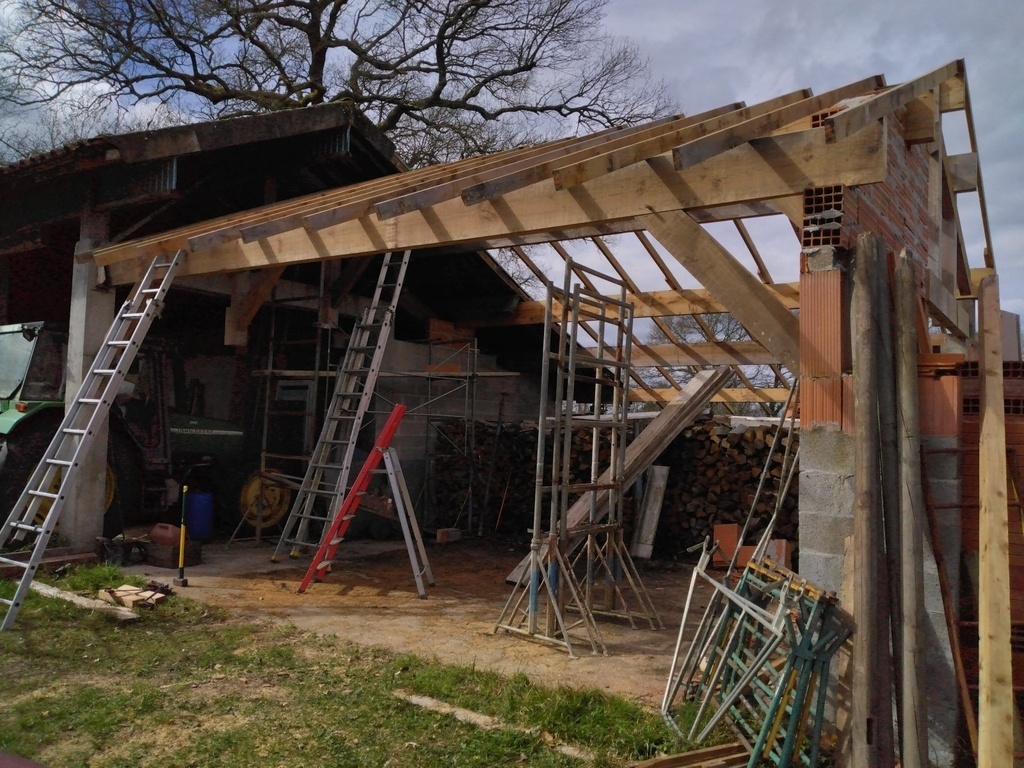

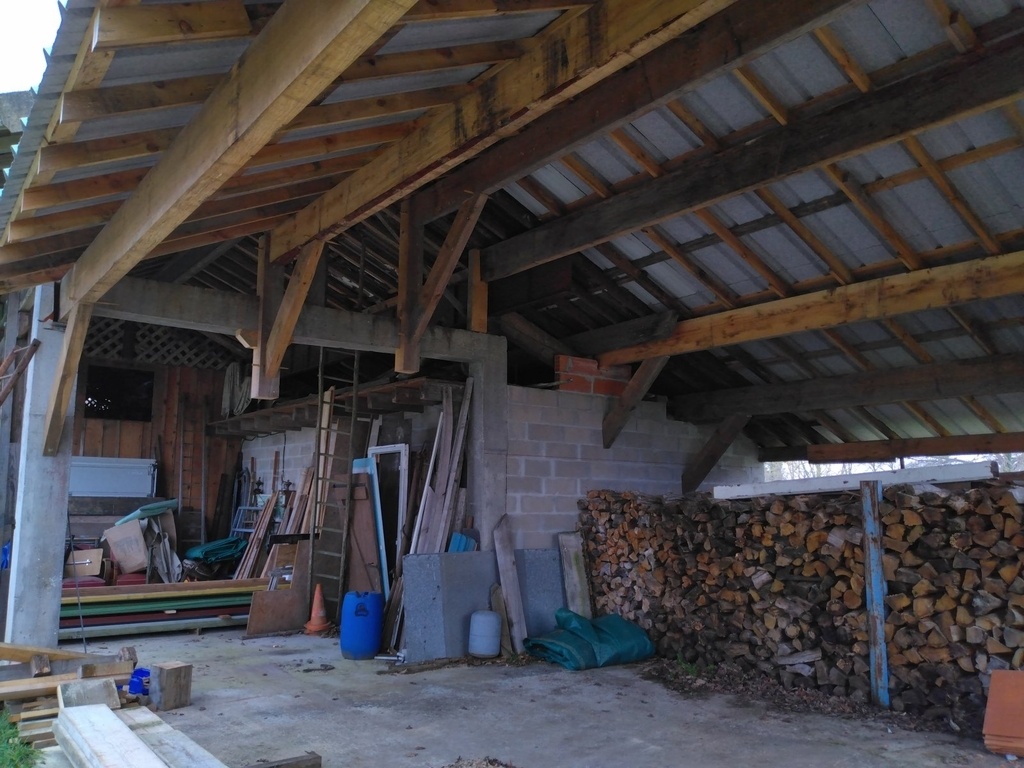

Et même un atelier, avant ça il m'a fait prolongé le toit de la grange, pour y travailler à l'abri.
J'ai commencé par l'extension du garage, une ferme avec 4 poteaux et colombages sur les côtés.

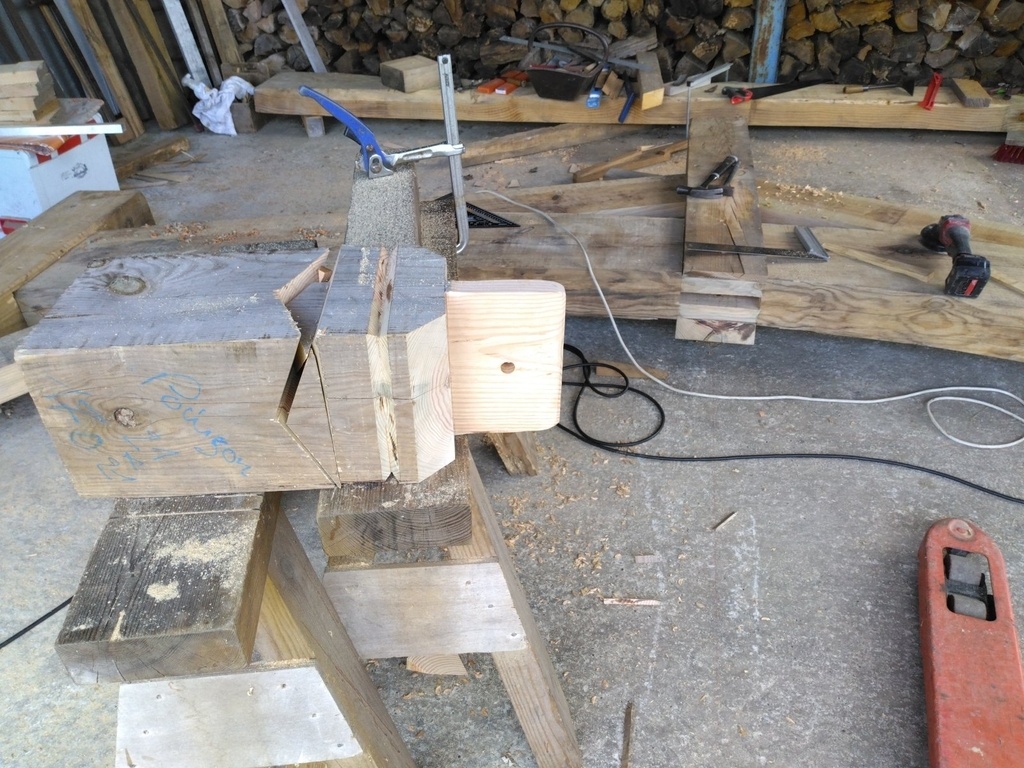

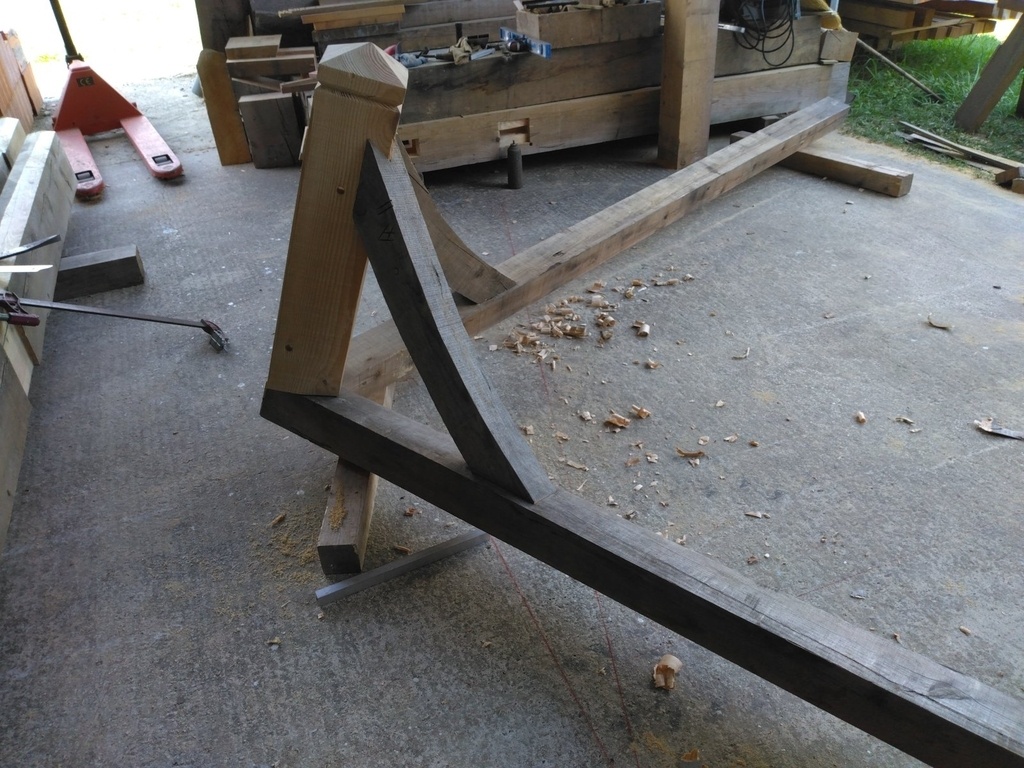

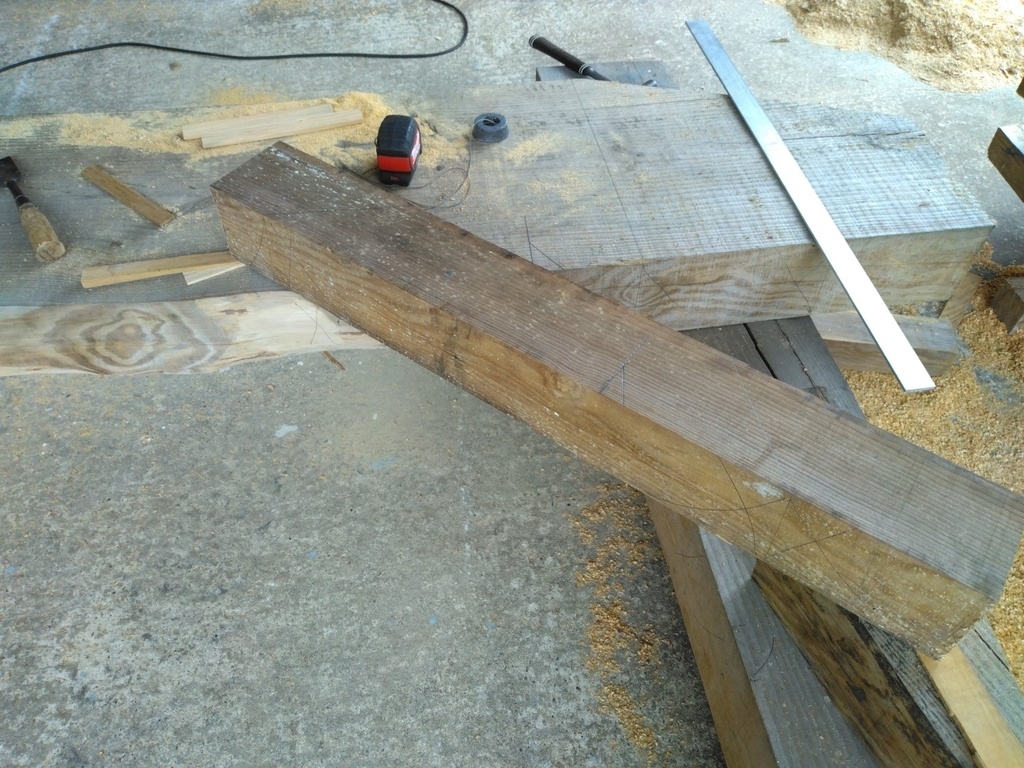

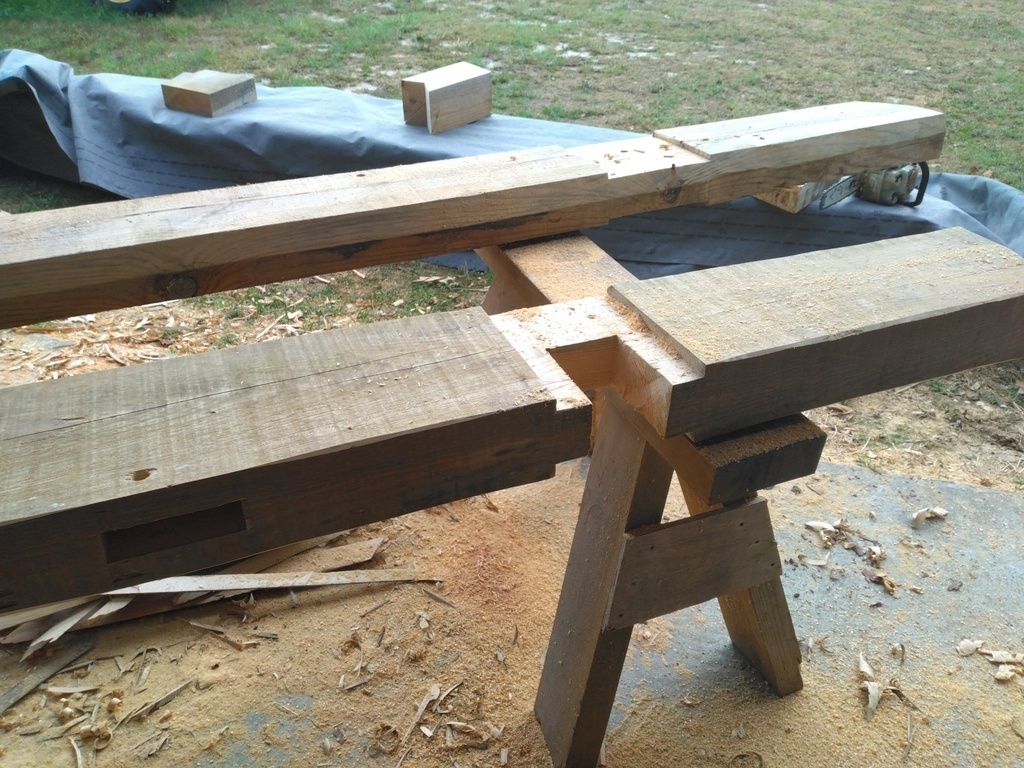

Sur ses plans il avait dessiné une pointe de diamant, j'ai essayé une pièce rapportée avec la chute du poinçon, mortaise sous l'entrait.

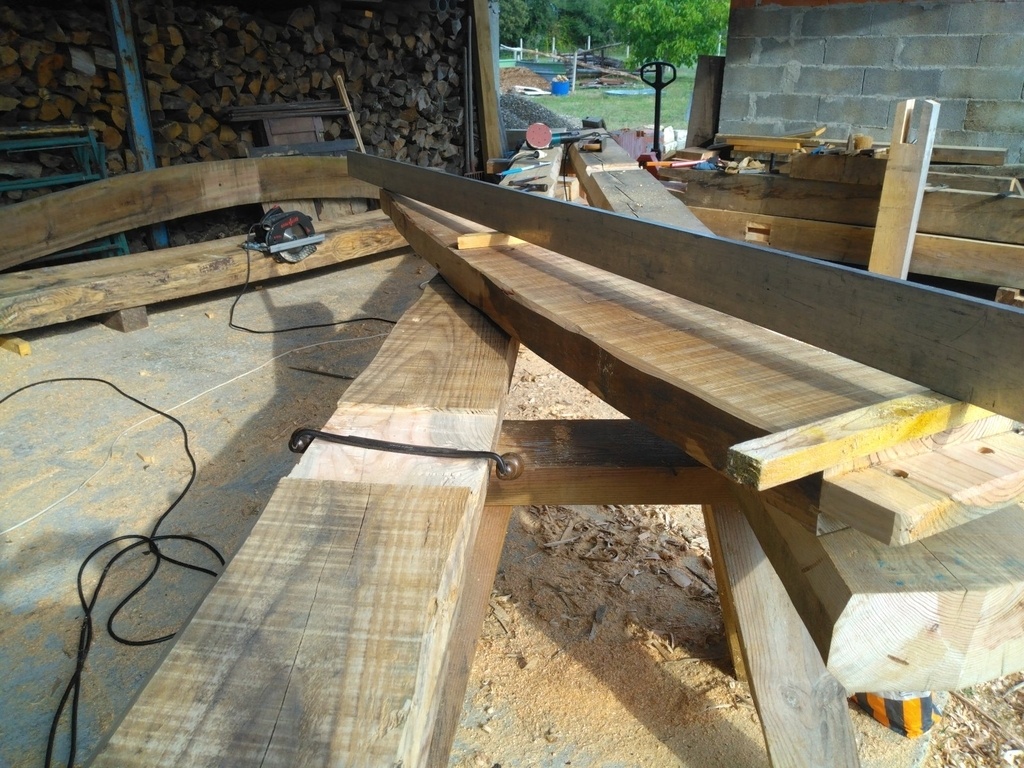

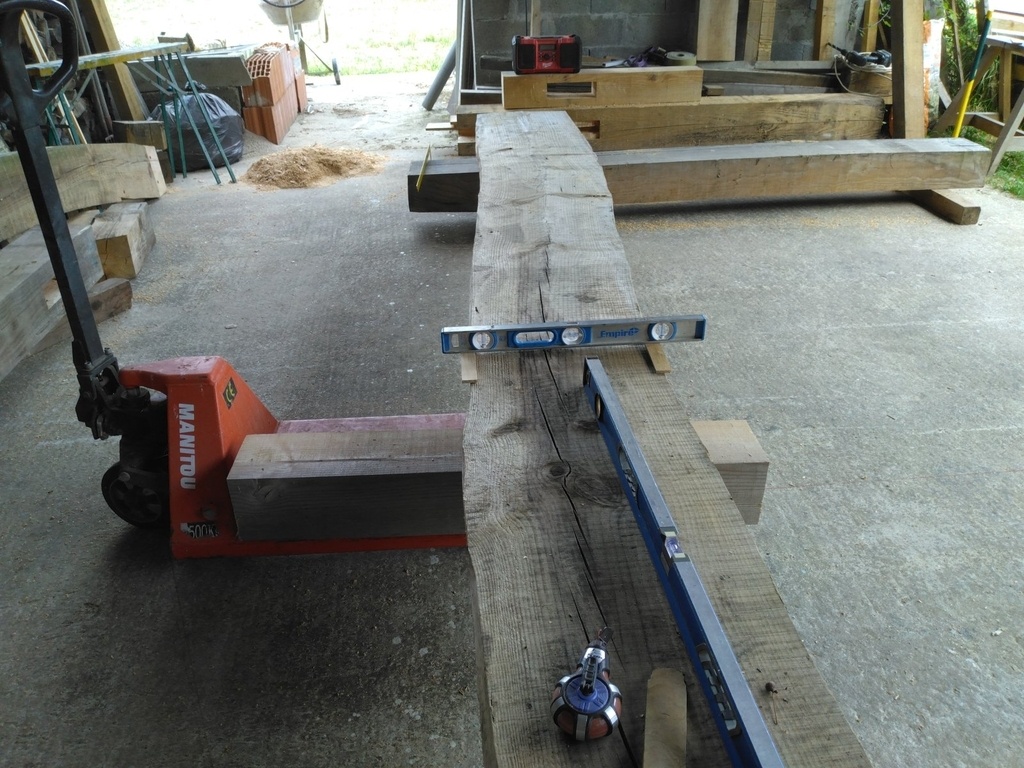

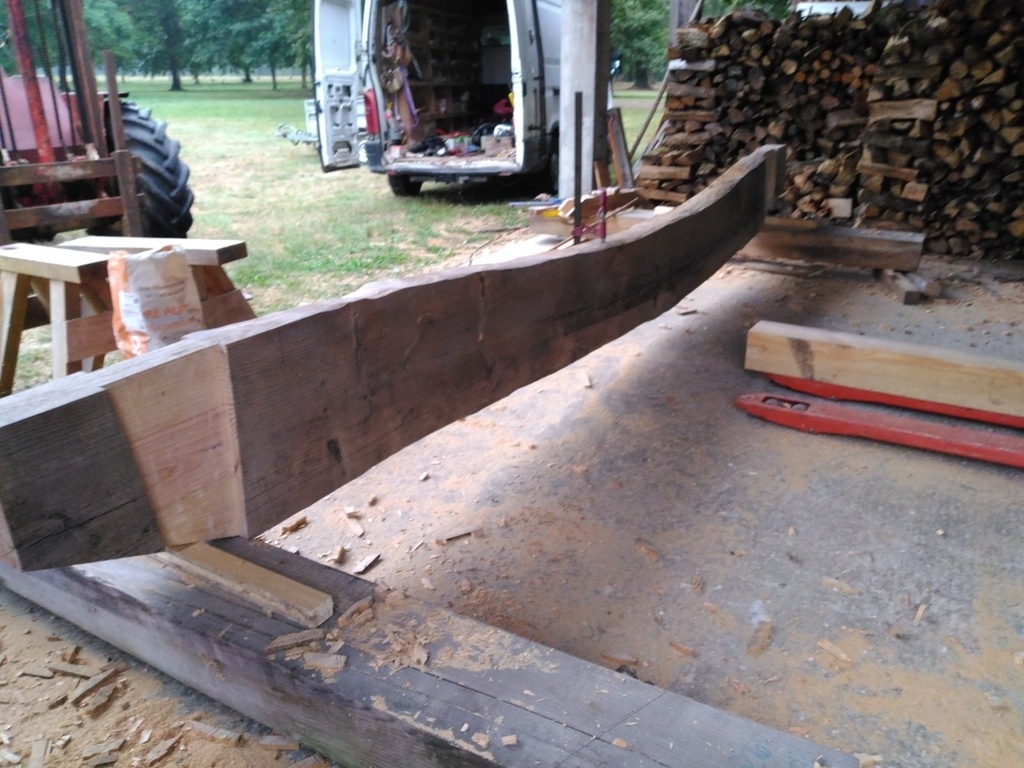

Pour le faîtage une pièce un peu cintrée, j'ai passé un moment à me décider comment l'orienter. En conservant la courbure, le délardement supérieur correspond au dessus chevrons, le dessous sur les couronnements des poinçons, entailles au quart de l'épaisseur pour les chevrons, et un coin pour les chevrons de rive.

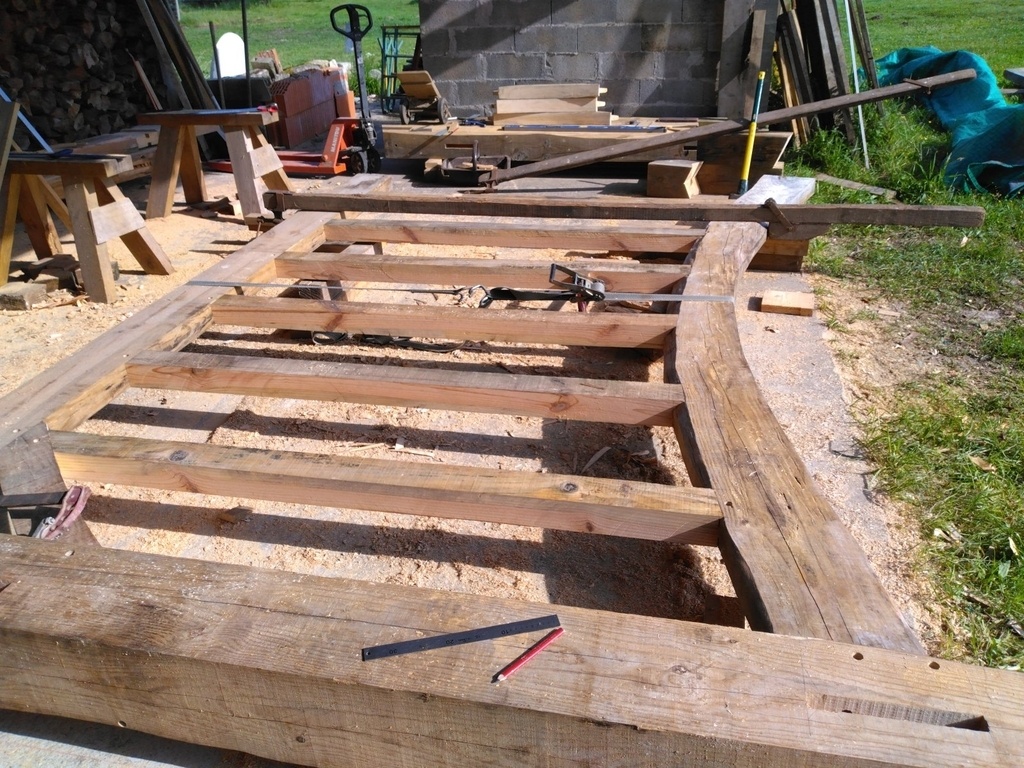

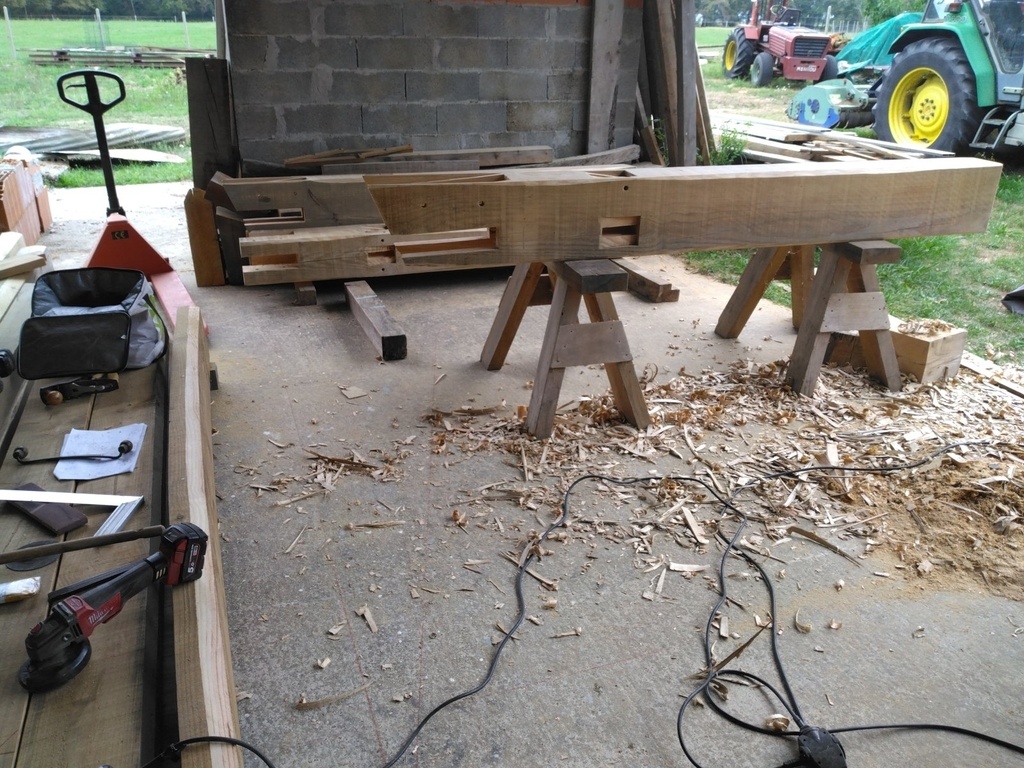

Une panne avec traverse basse et colombages, j'ai mis la flache au dessus, ayant des difficultés pour l'évaluer sans la voir directement.

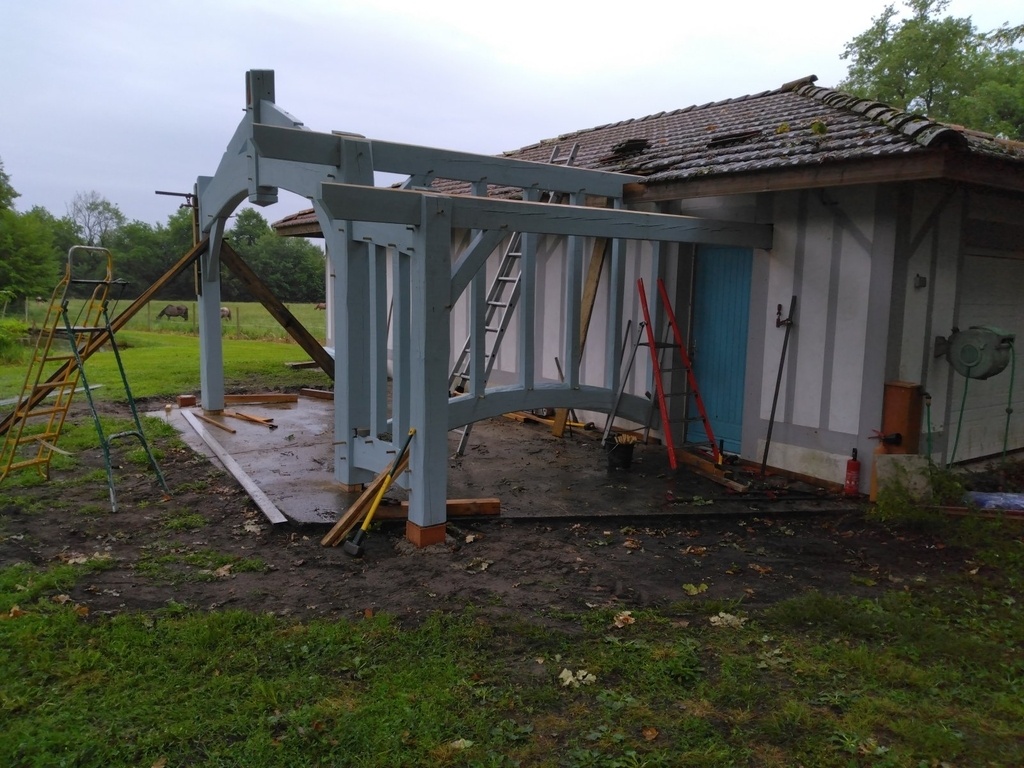

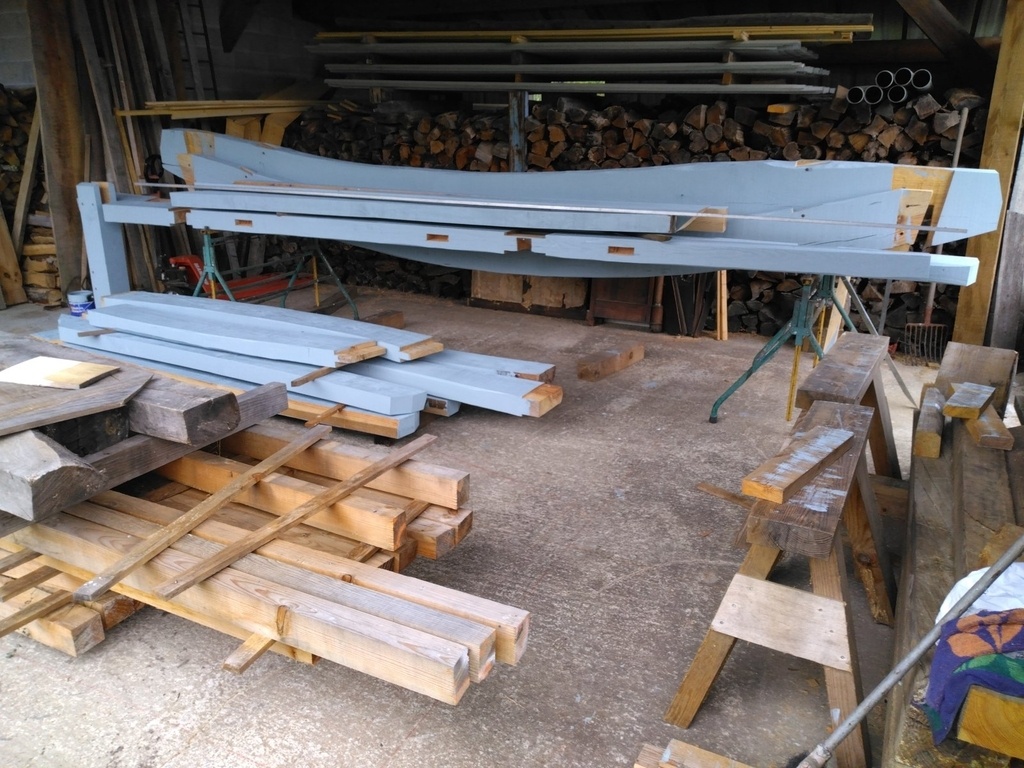

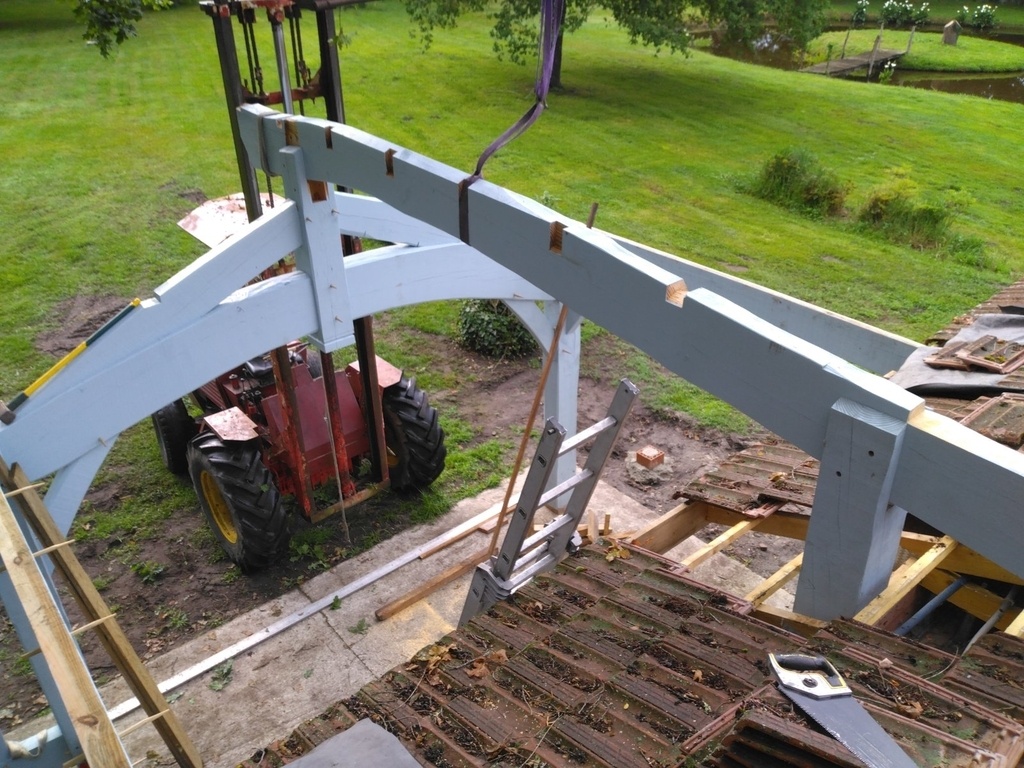

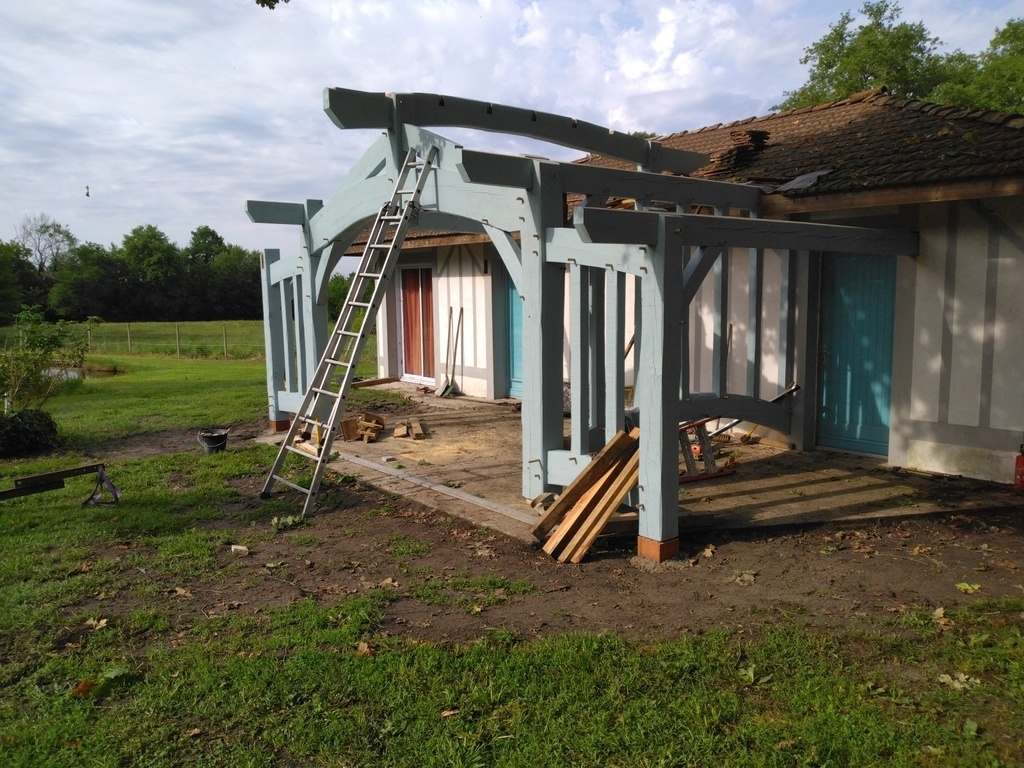

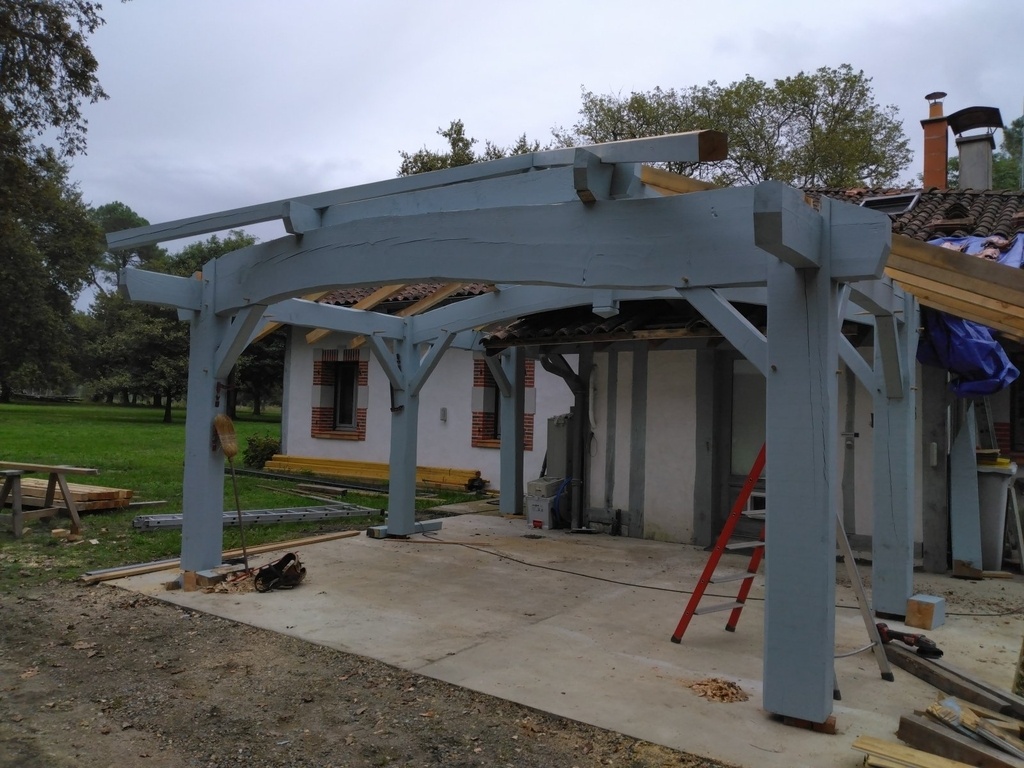

Préparation de tout ce qui peut être fait sans découvrir, je lui ai laissé le temps de peindre le bois, puis levage de la ferme, pannes, faîtage.

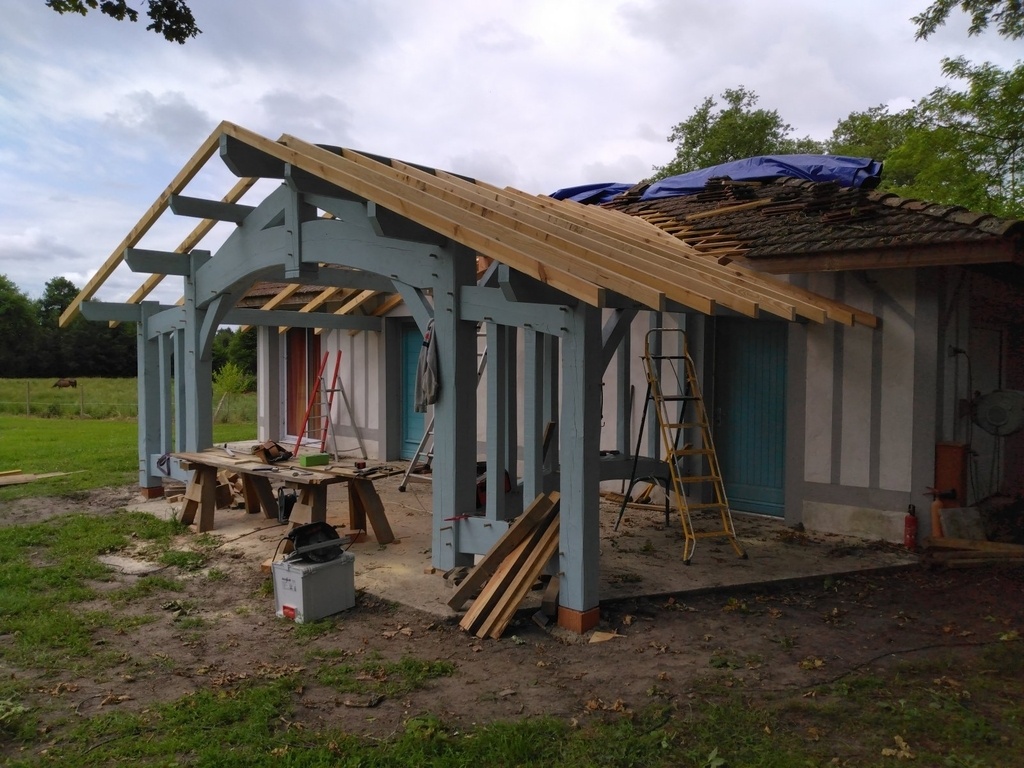

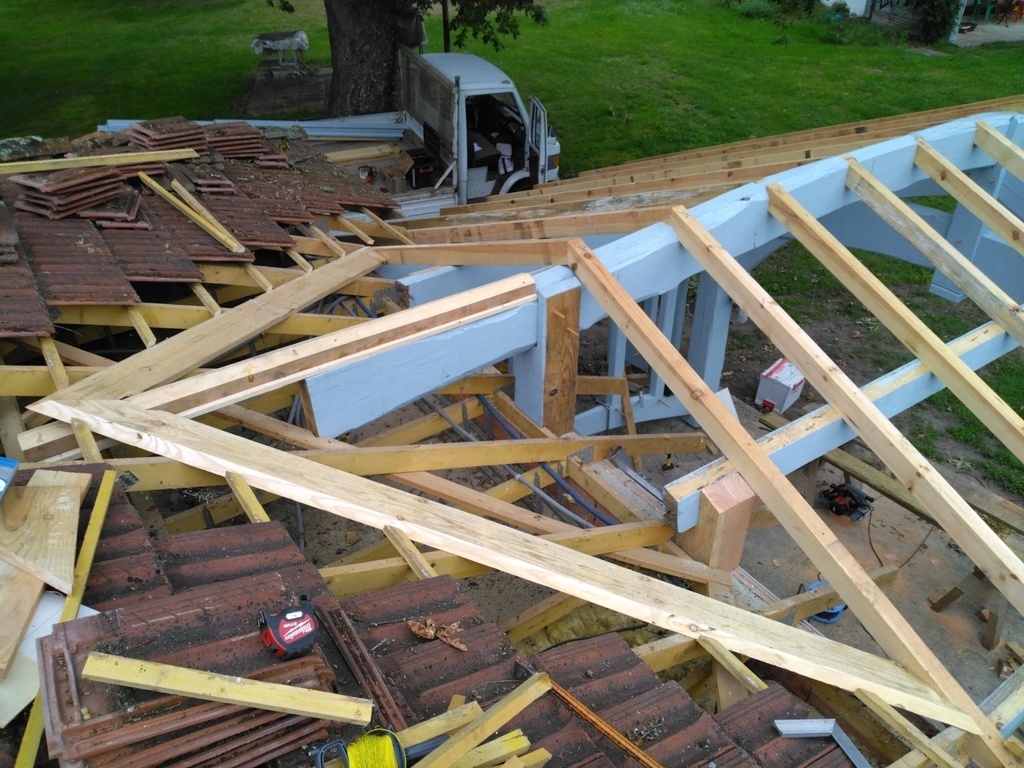

Le raccord vient se poser sur des fermettes, j'ai fait au plus simple et suivant ce que j'avais: une planche, posée sur les fermettes et délignée à l'angle déterminé sur la vue par bout, puis des empanons coupés de niveaux, l'angle de la circulaire sur la pente du garage.

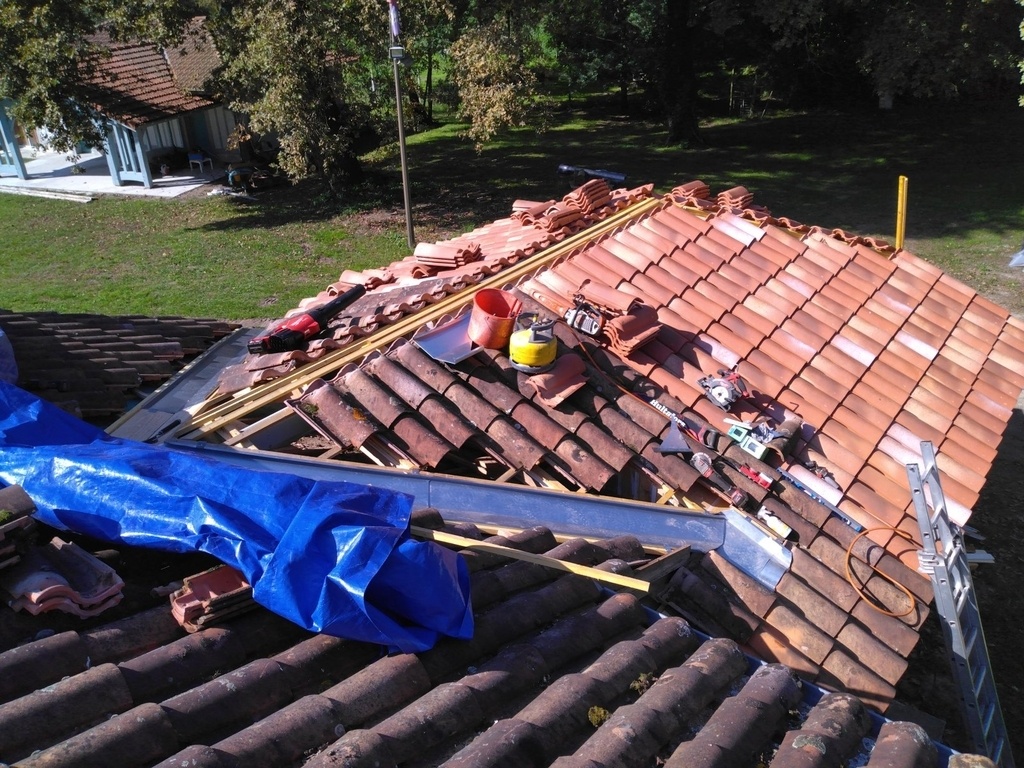

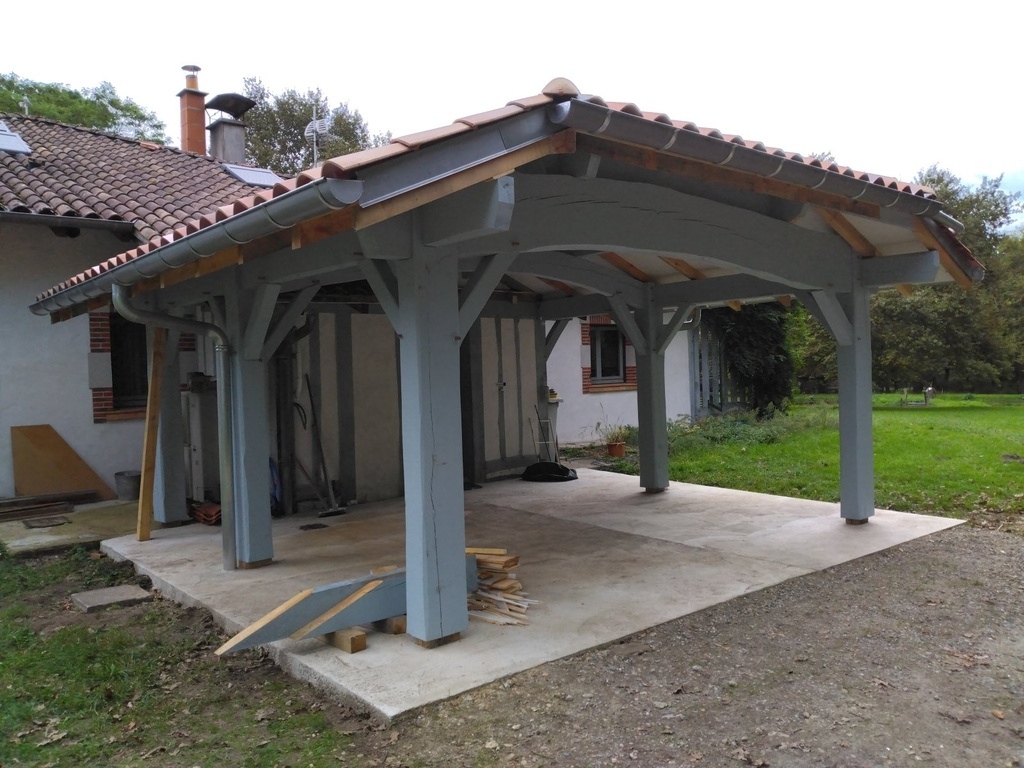

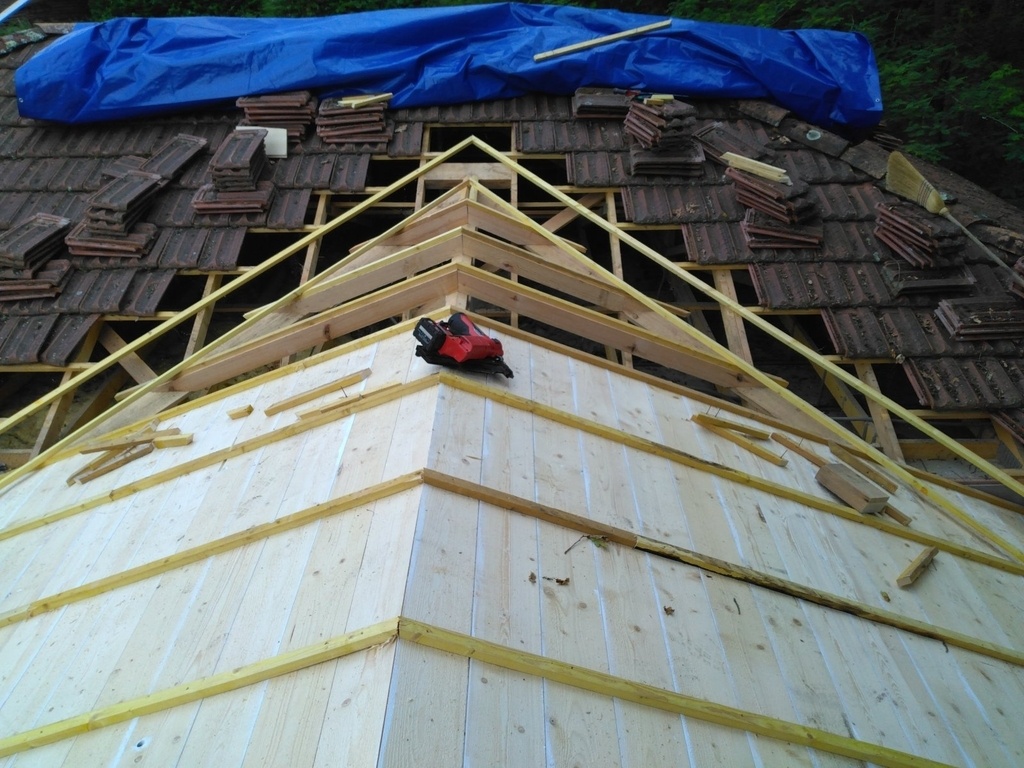

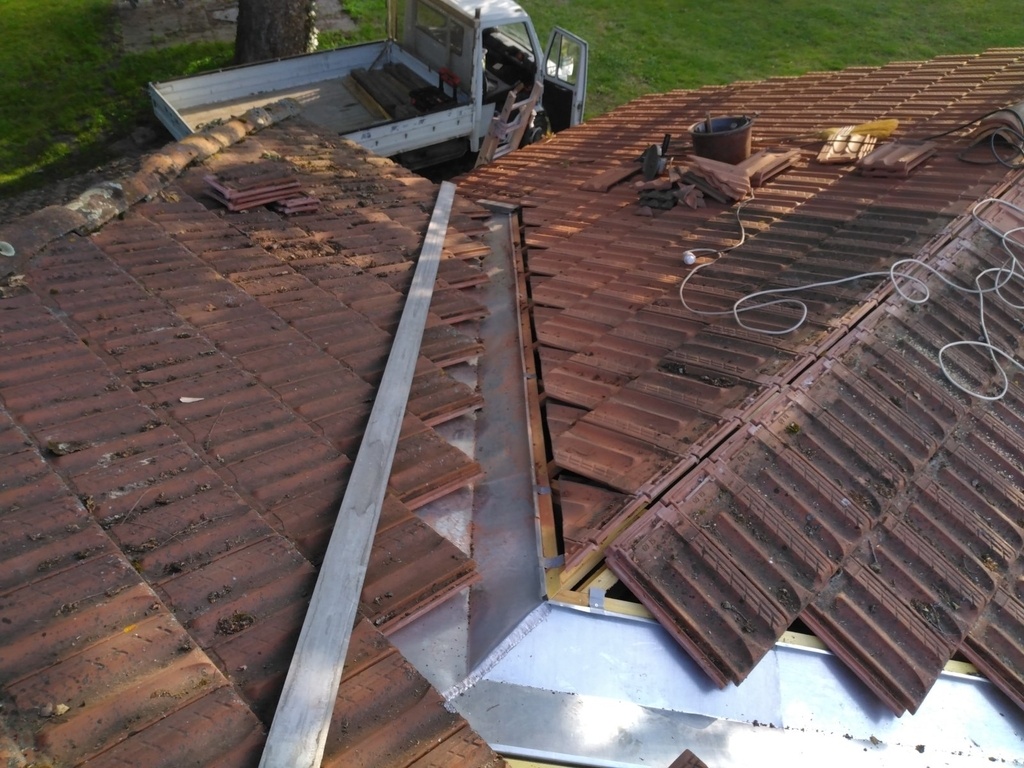

Après le chevronnage viens la couverture, voligeage, contrelattage, lattage, pose des noues, tuiles, tranchis, faîtières...

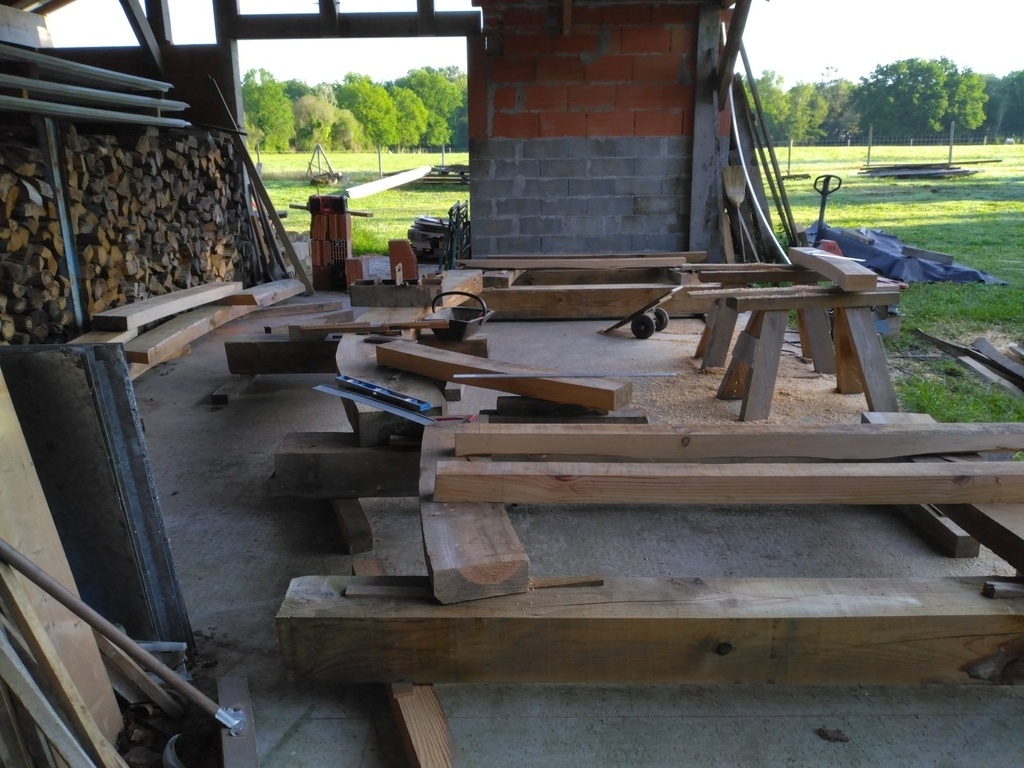

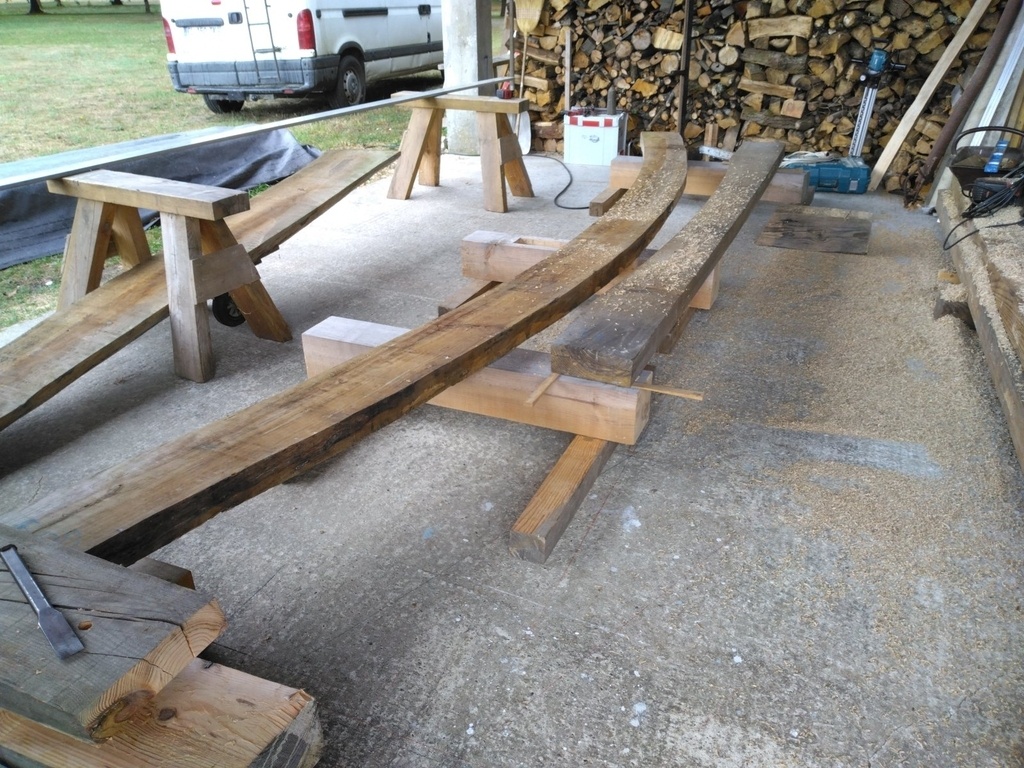

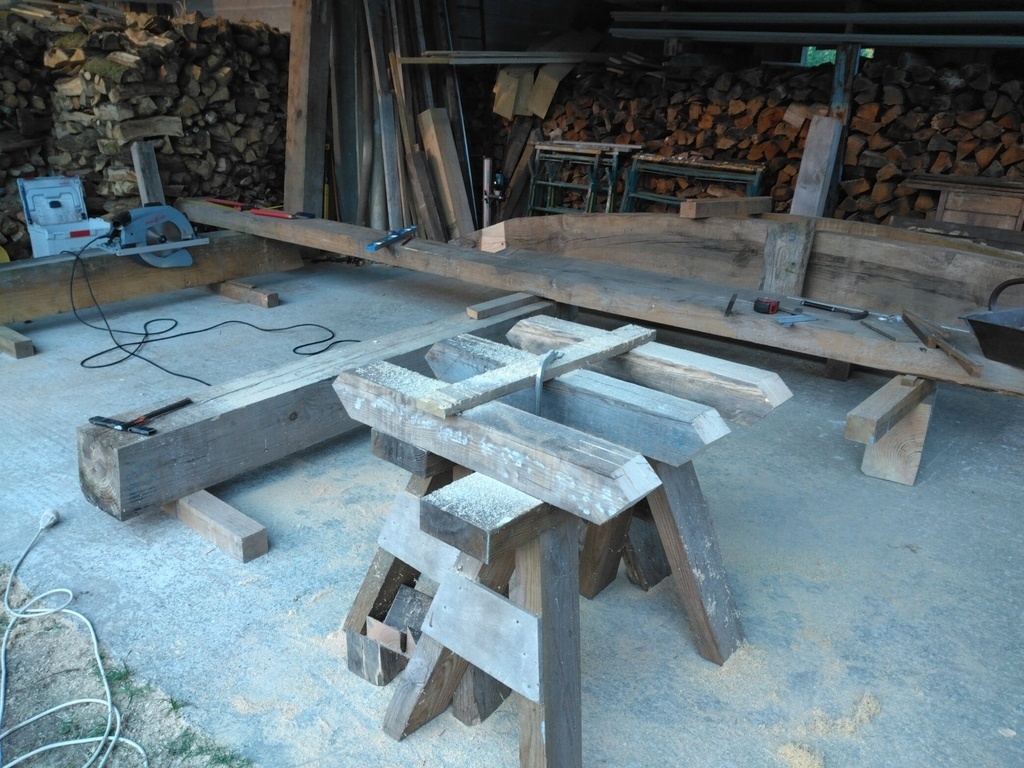

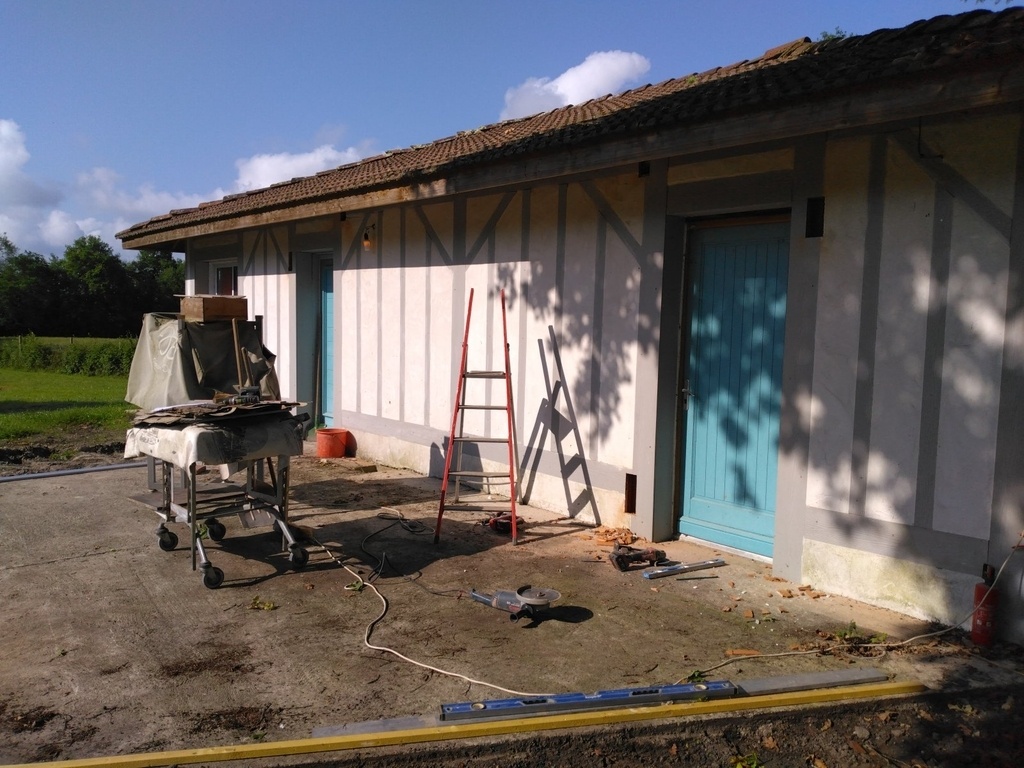

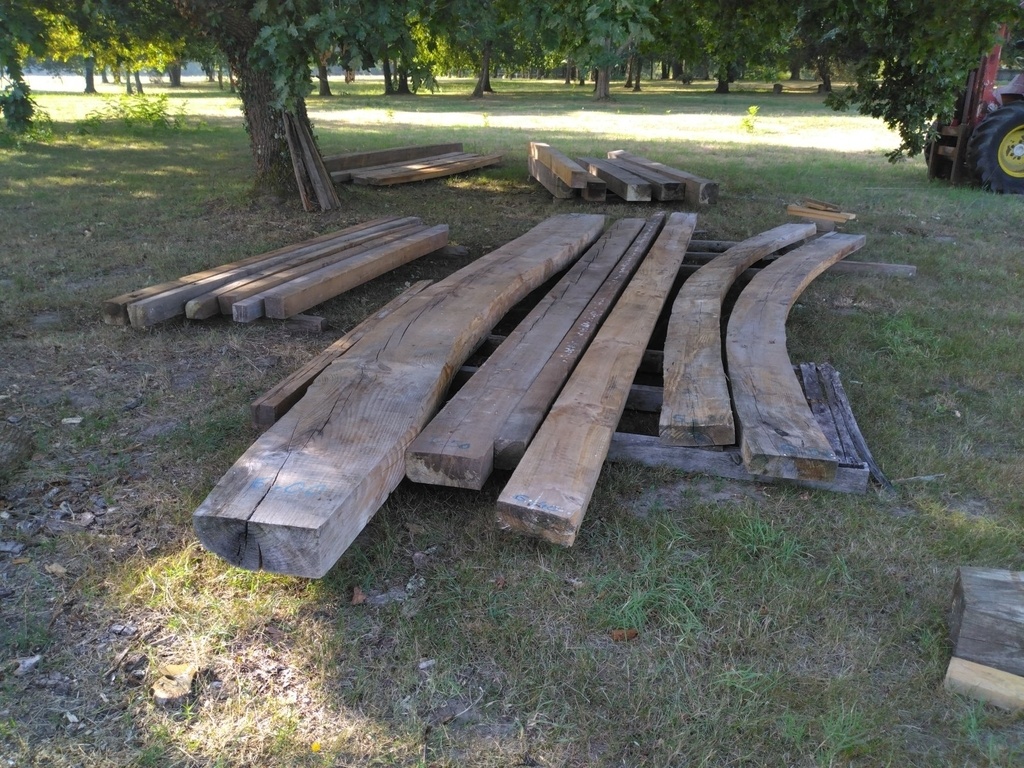

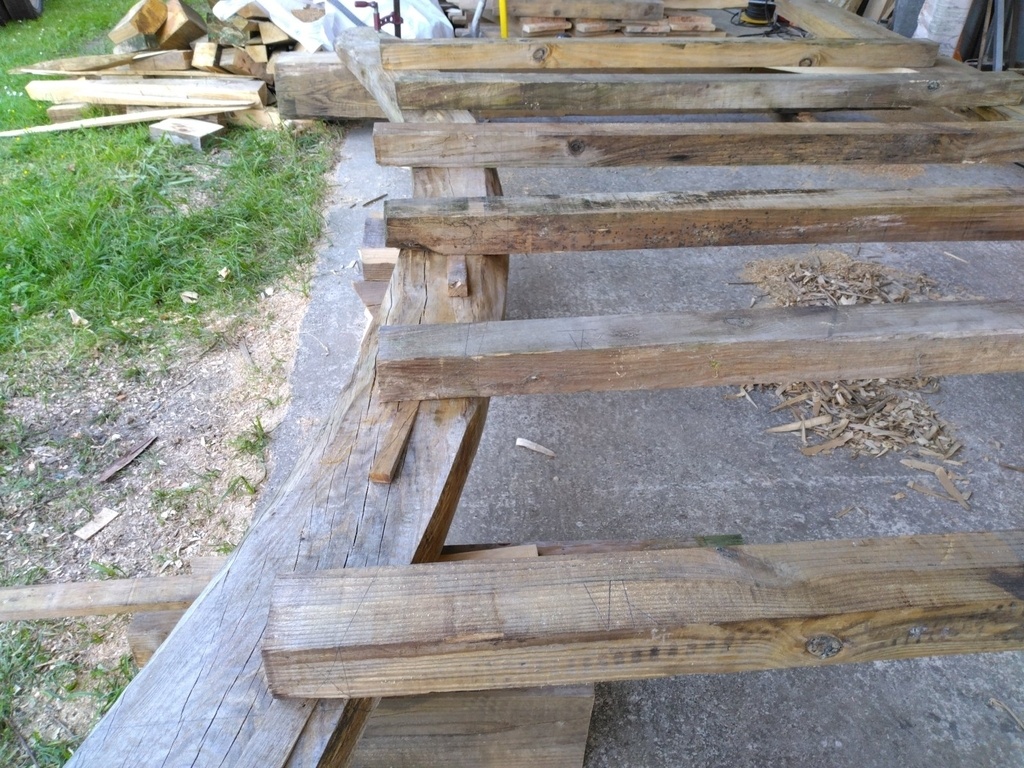

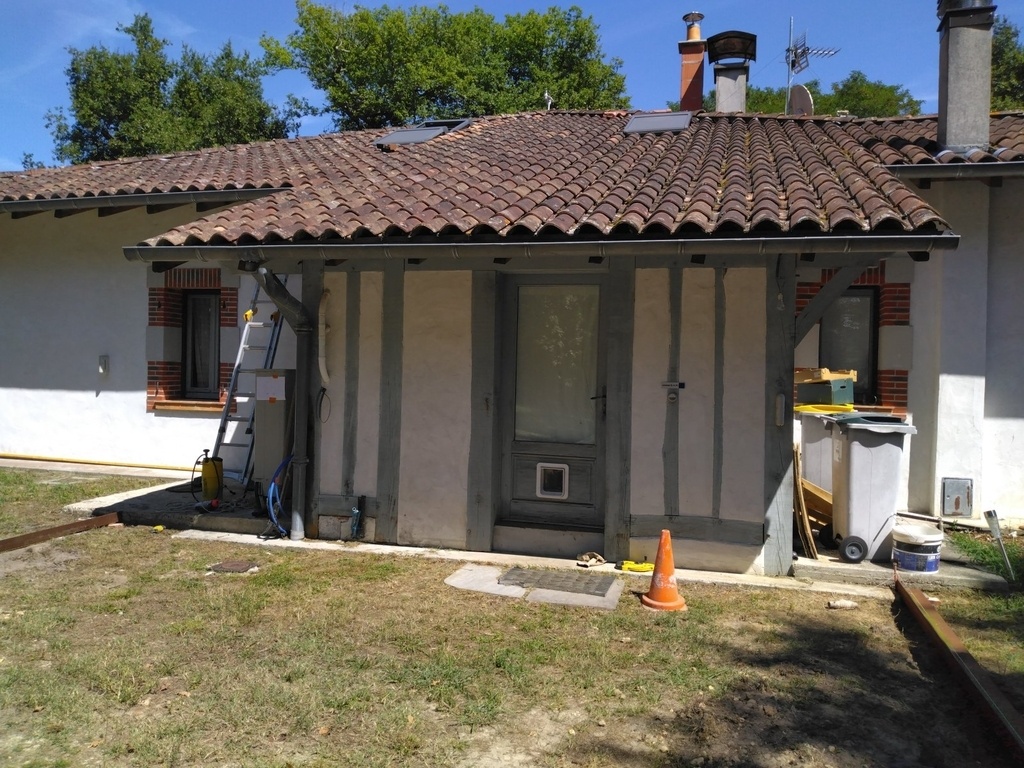

La suivante vient se greffer sur le cellier, avant de faire mon plan j'ai étalé son bois pour vérifier les sections et longueurs, courbures, gauche...

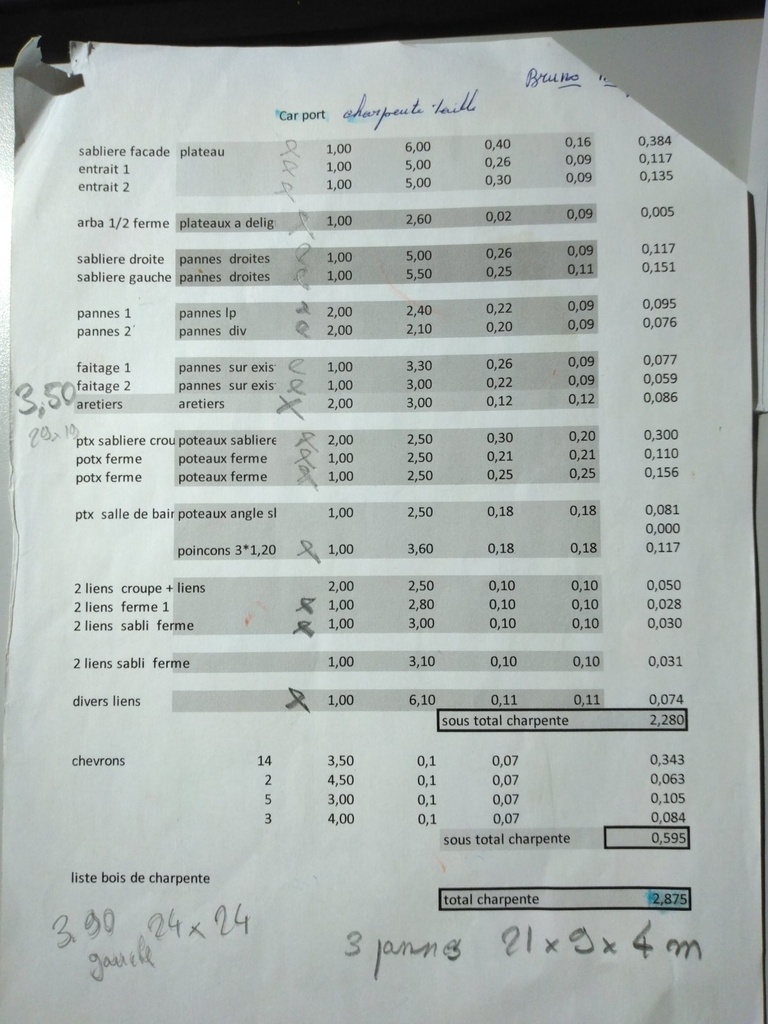

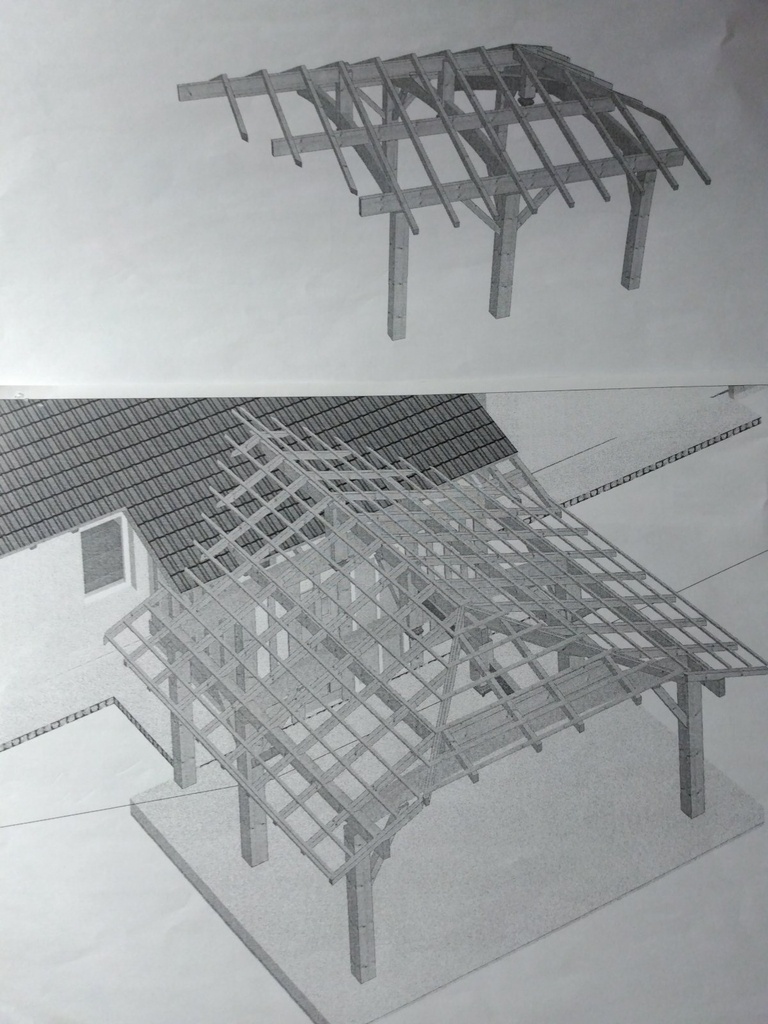

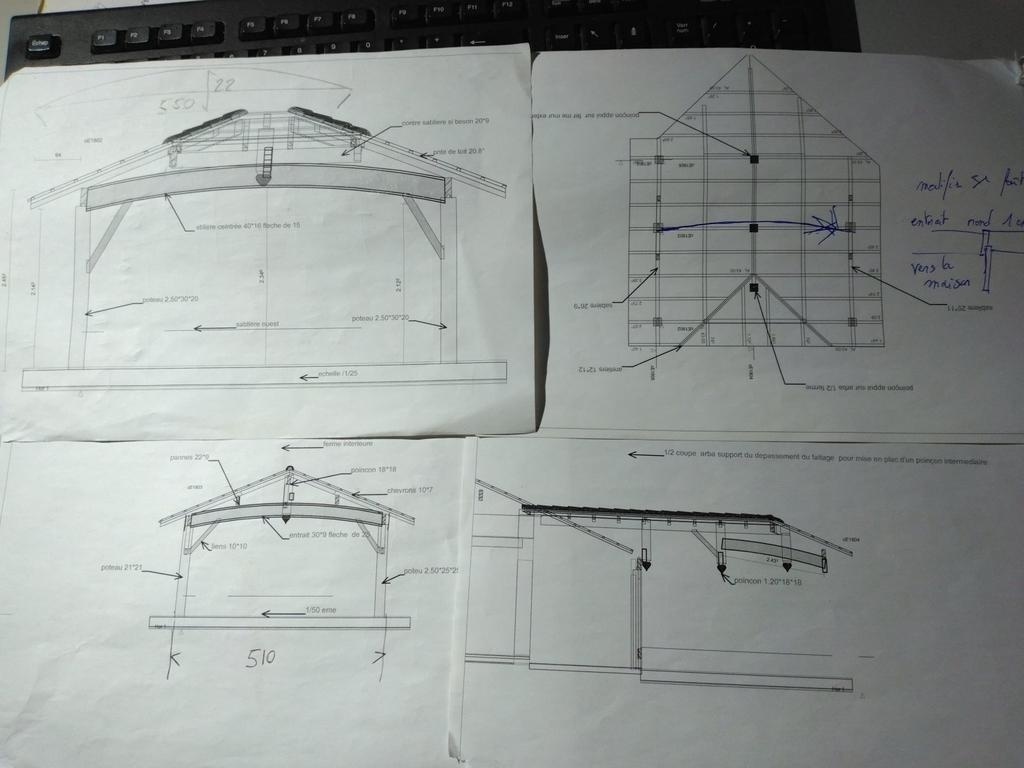

Voici les plans qu'il m'a fourni, les autres ont été recyclés en brouillons depuis le temps.
Ca donne l'idée générale, dimensions, fiche de débit.

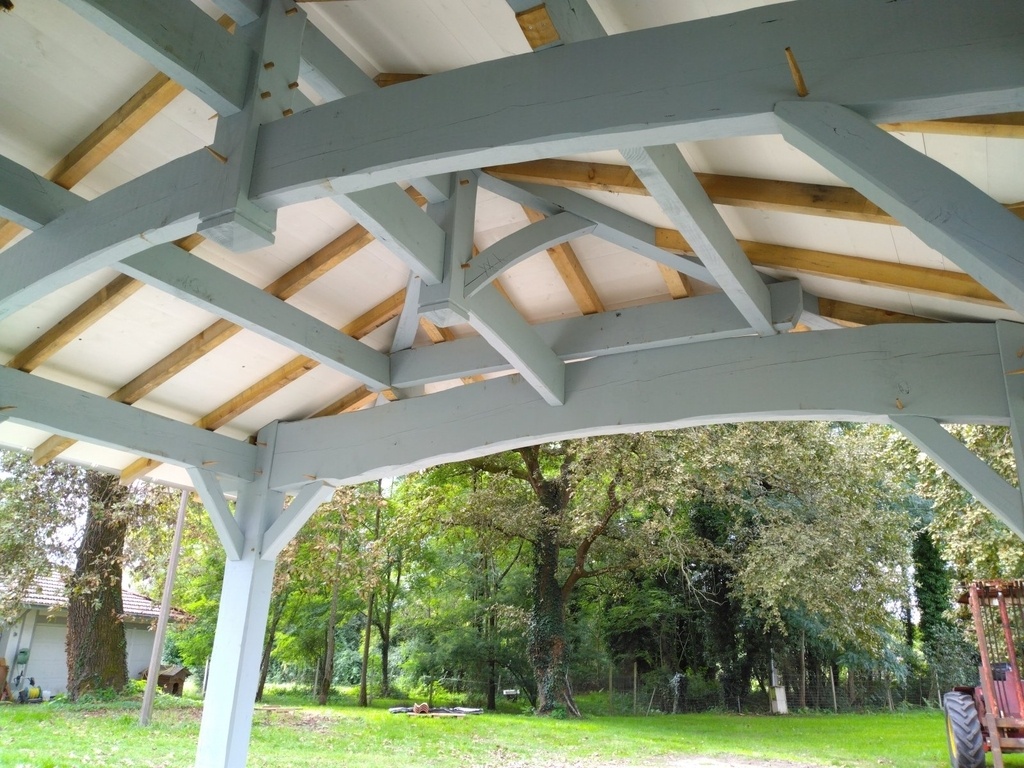

Un peu limité en hauteur, les entraits (poutres dans ce cas là) seront dans la chambrée de pannes sablières, et vue leur cintres les pannes intermédiaires poseront directement dessus.

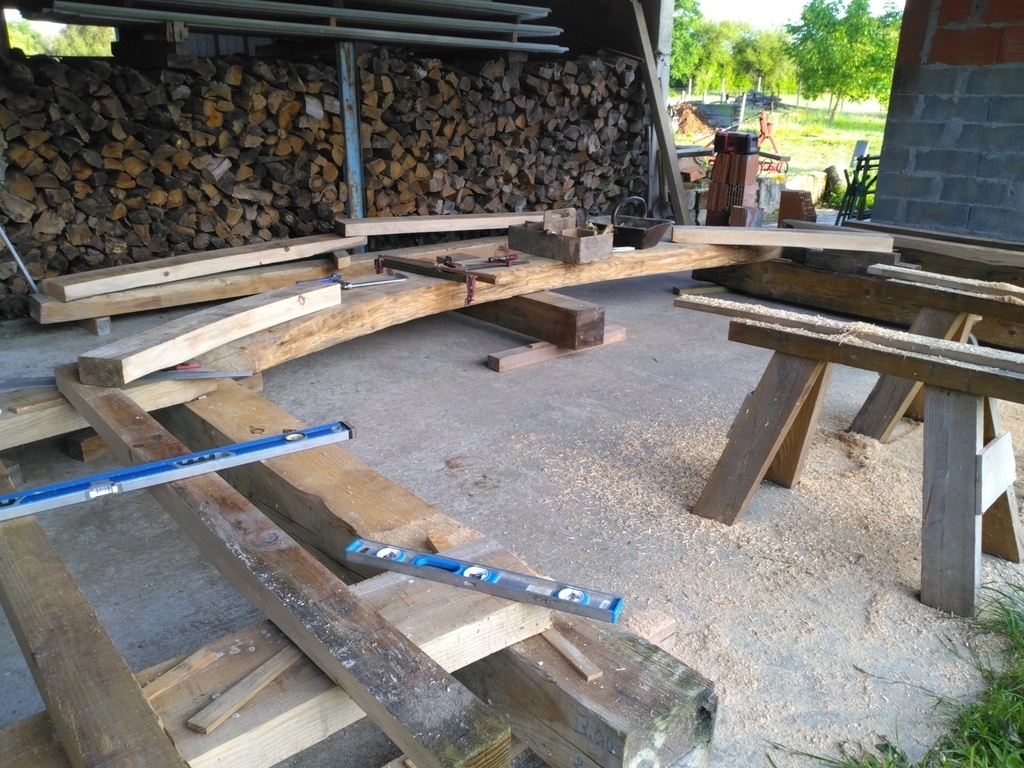

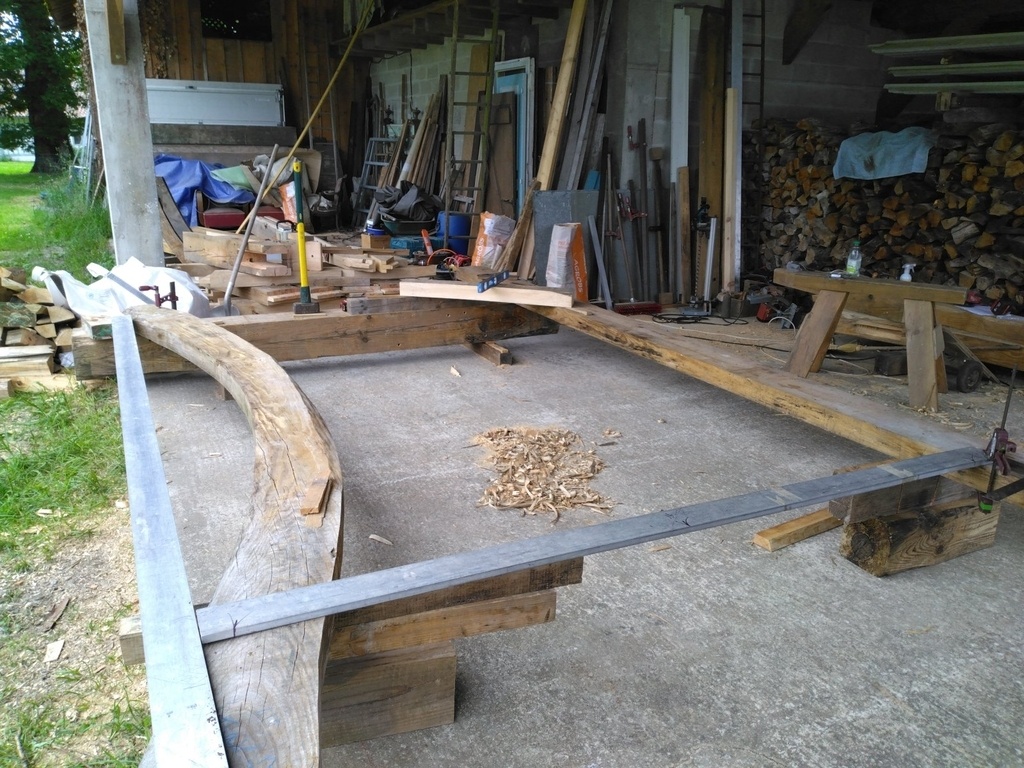

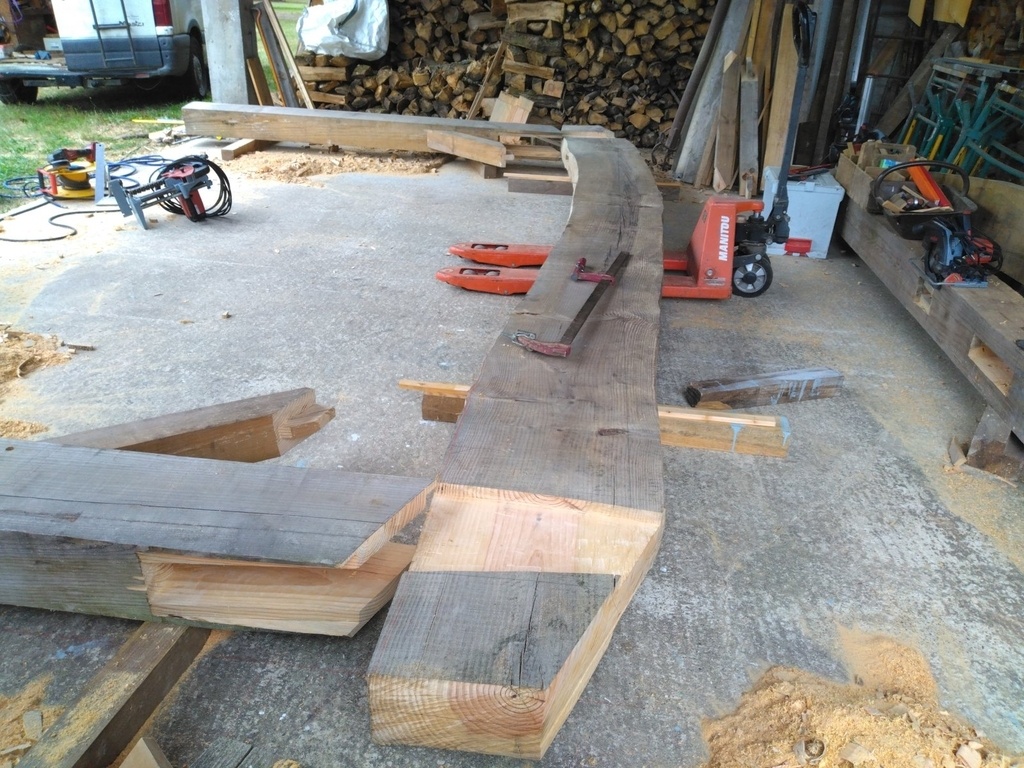

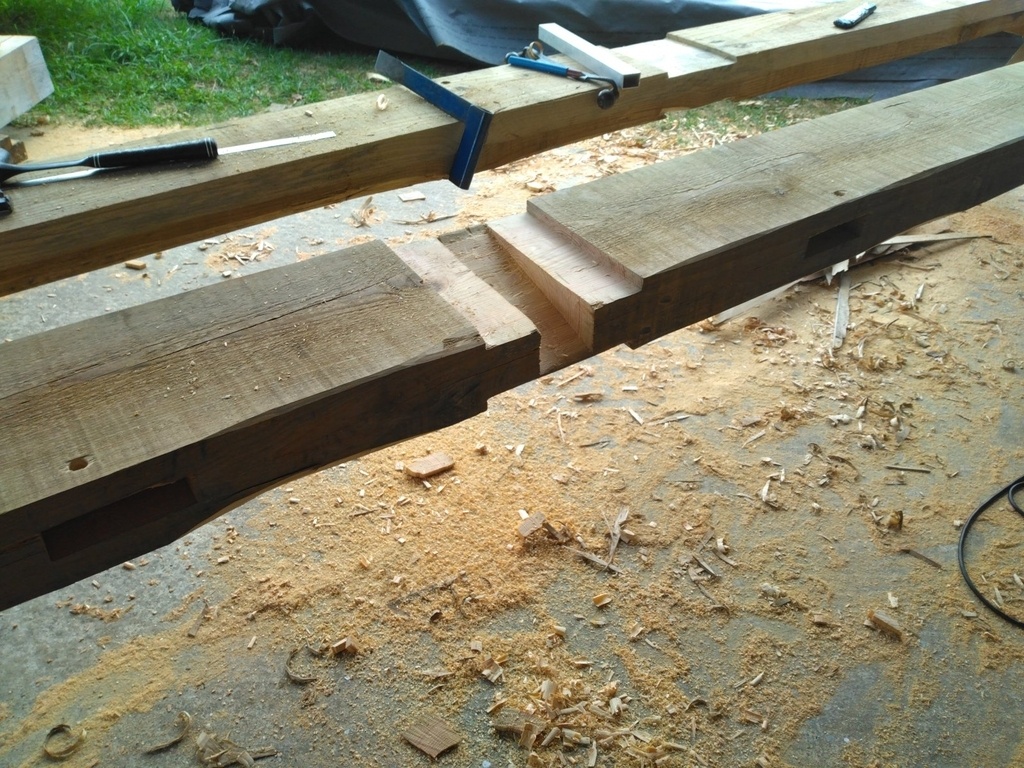

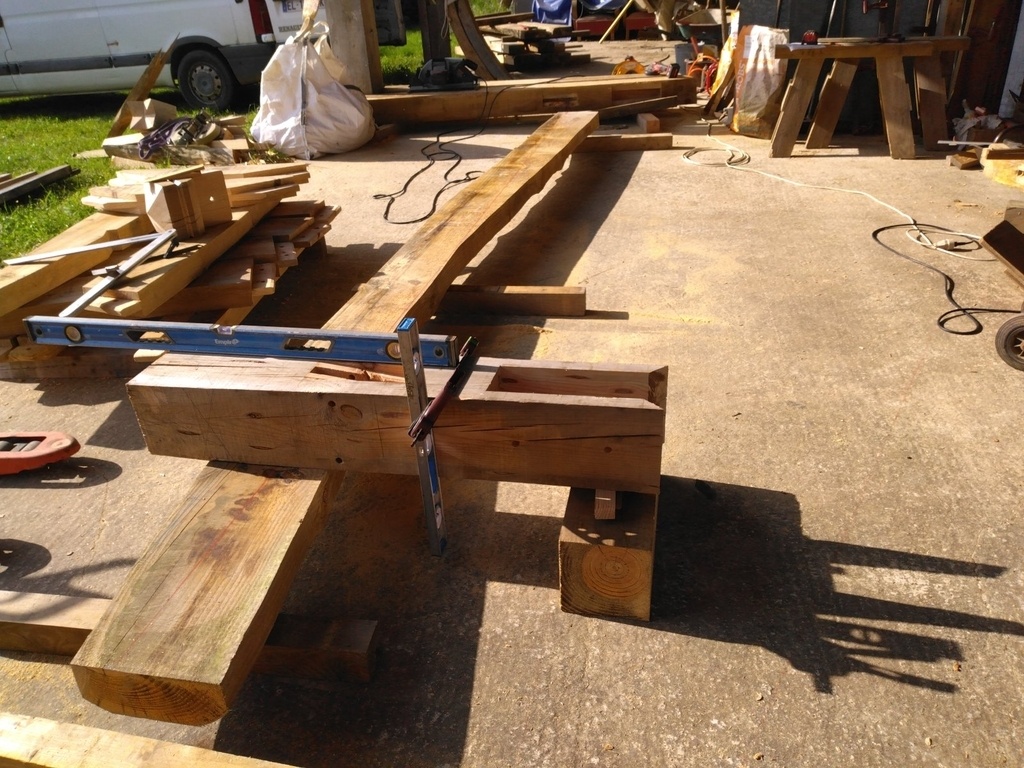

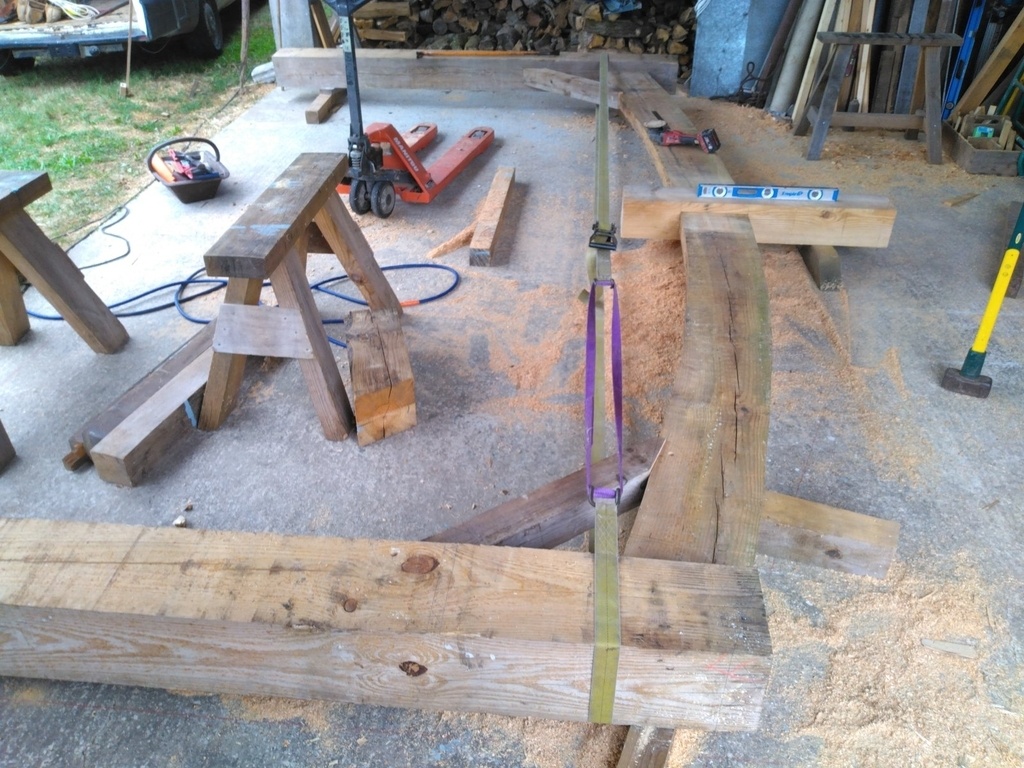

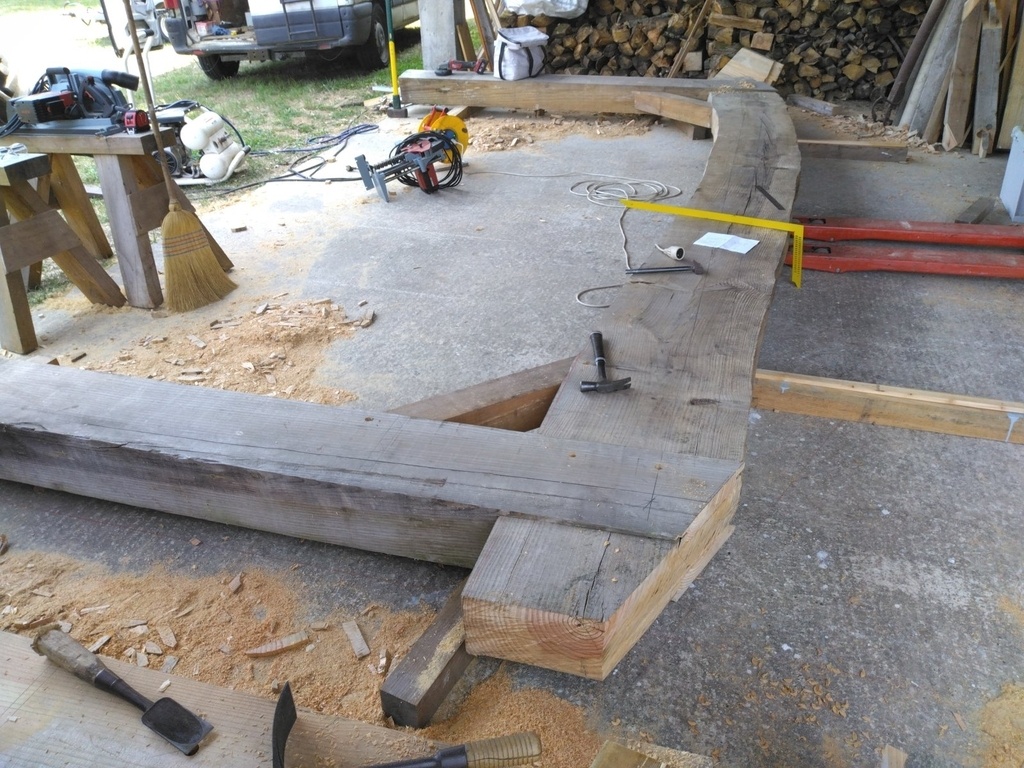

Assemblage des pannes sablières sur poteaux, puis faîtage. Je souhaitai garder la pièce sous faîtage d'un seul tenant, afin de soulager la poutre centrale. Mais comme elle avait un ventre de 8 à 10 cm, et passant par quatre points, mur, 2 poinçons et croupe, je l'ai recoupé sur le poinçon central. Et ça simplifiera le montage.

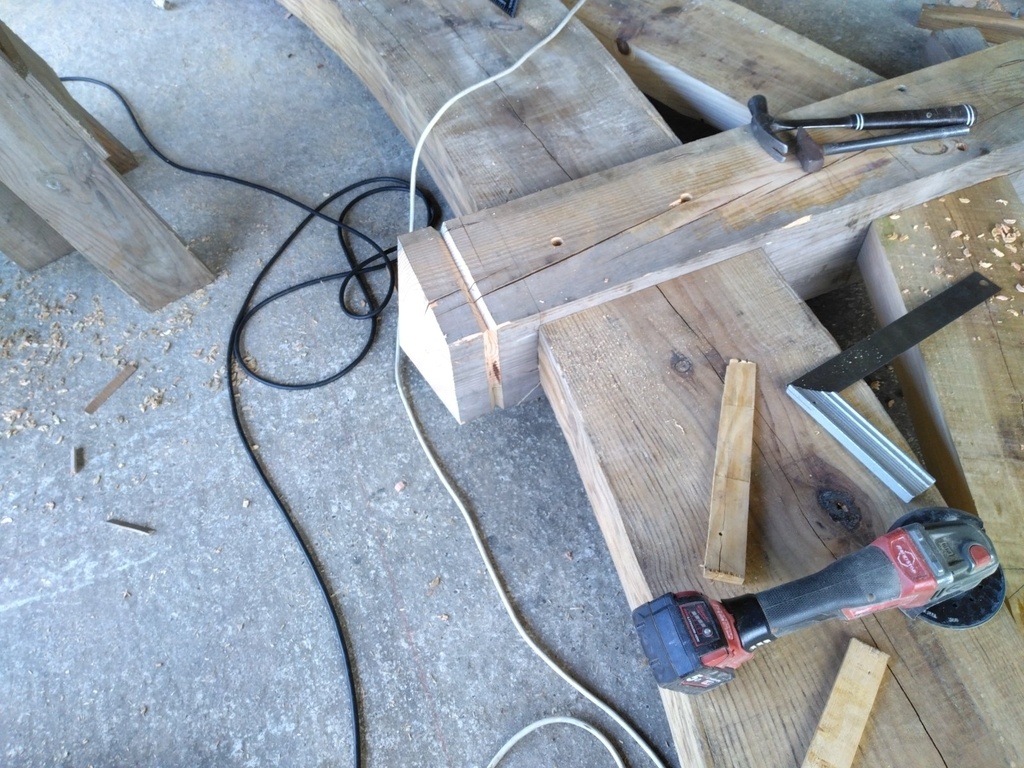

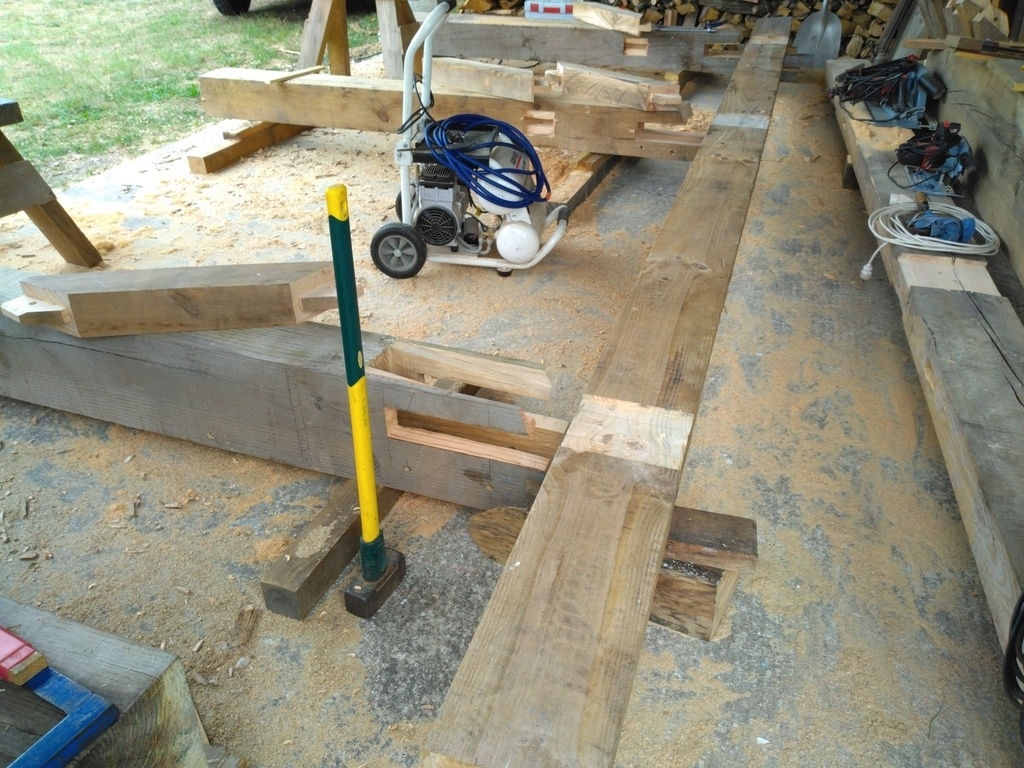

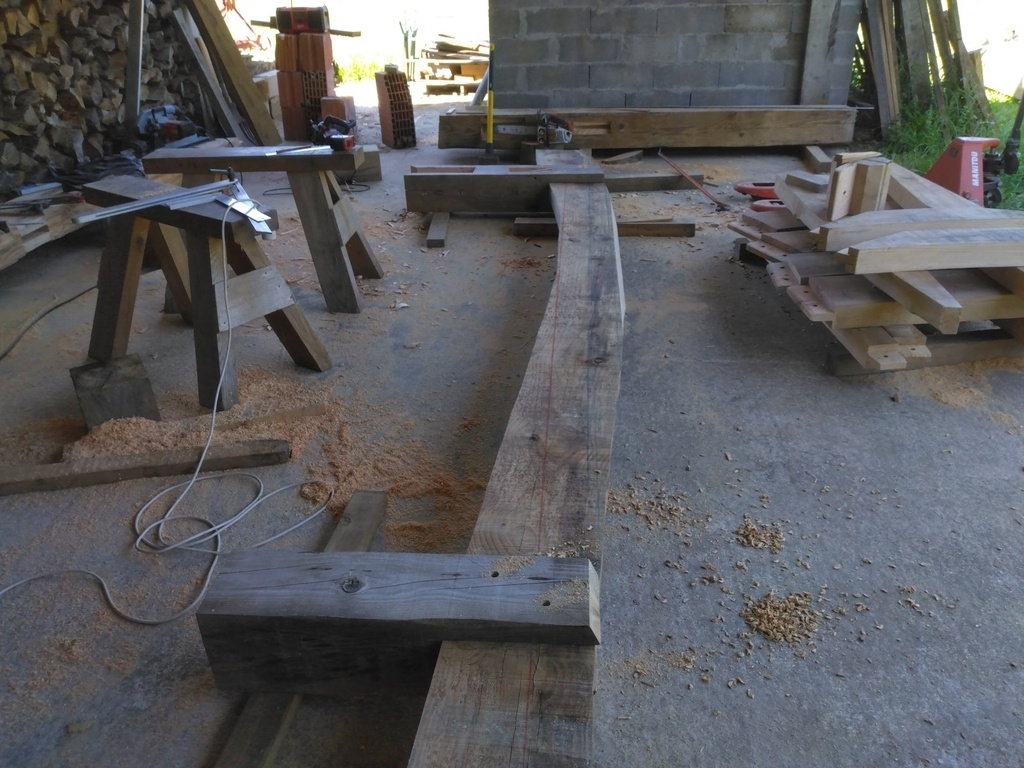

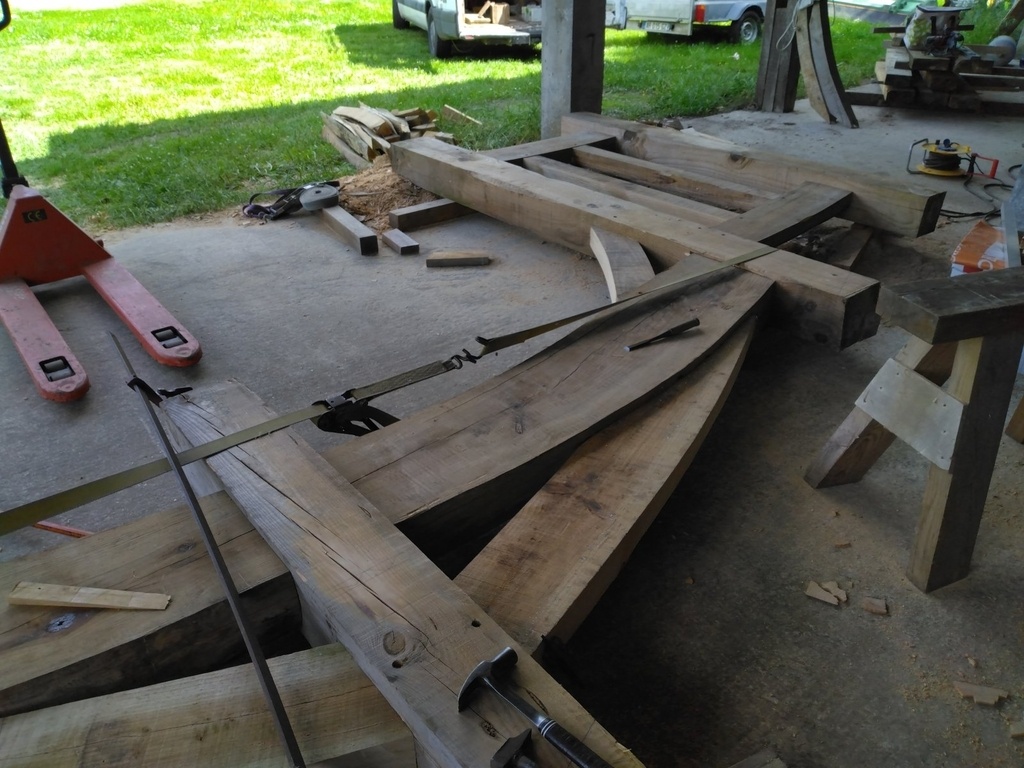

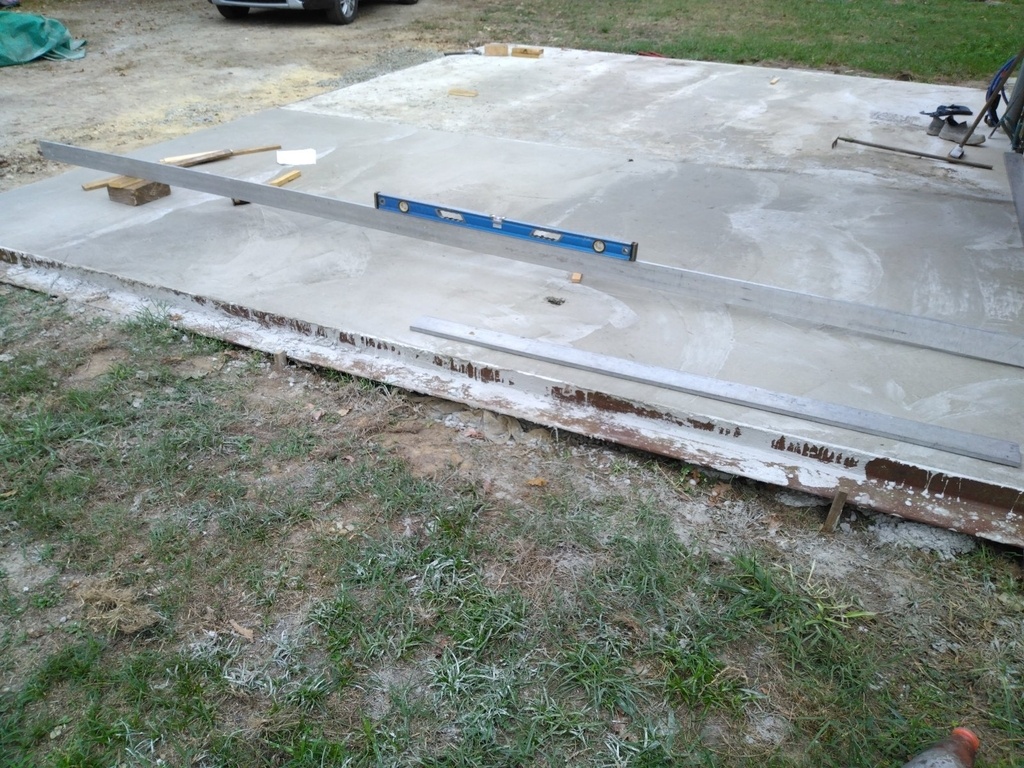

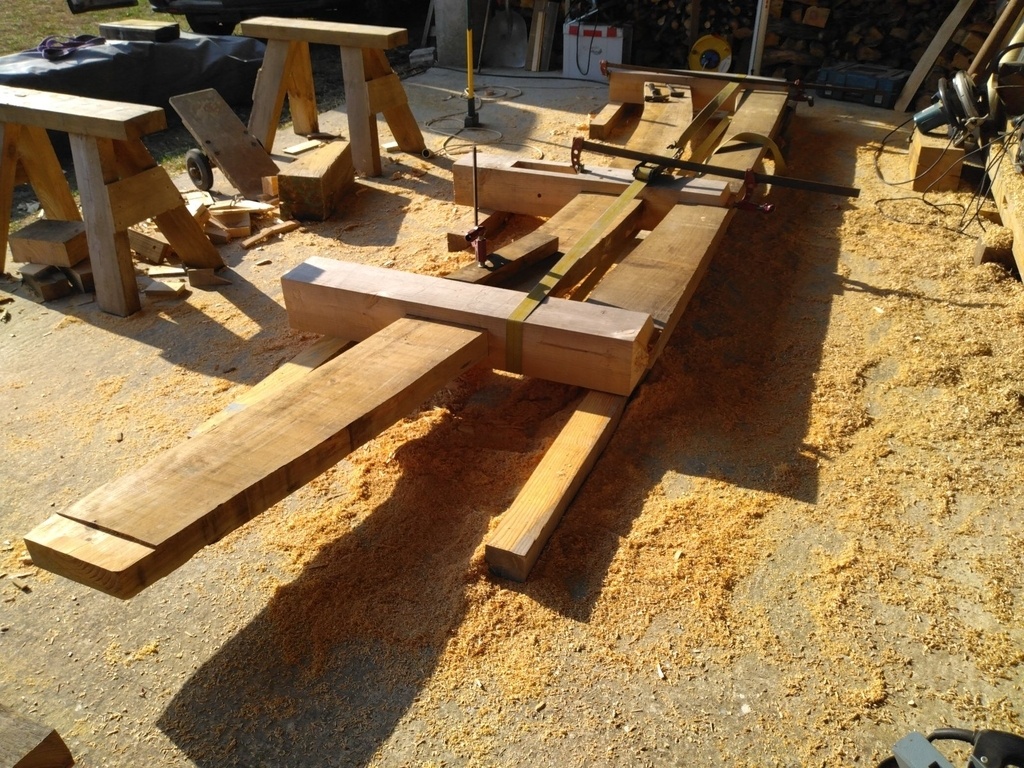

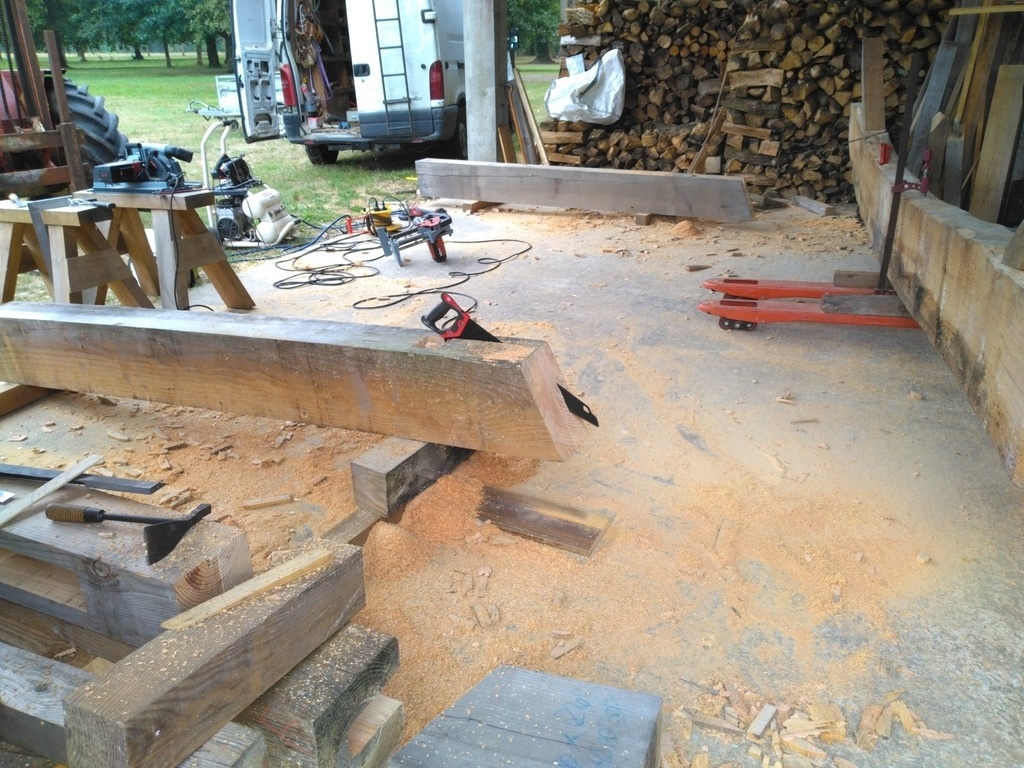

Reste à entailler les pièces qui se croisent en tête de poteaux, l'entaille de l'arba sous faîtage sur la poutre de croupe, délarder les chevrons d'arêtiers et préparer leurs liens, pannes inter, relevé des niveaux sur la dalle juste achevée, coupes à longueur, ponçage, chanfreinage...

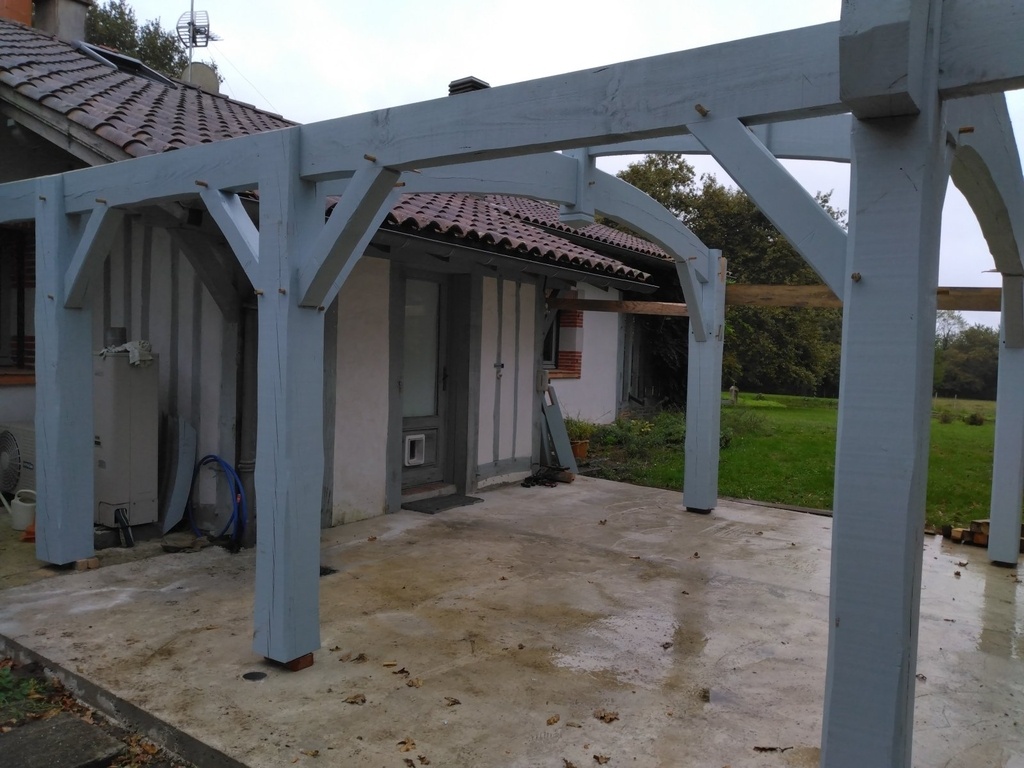

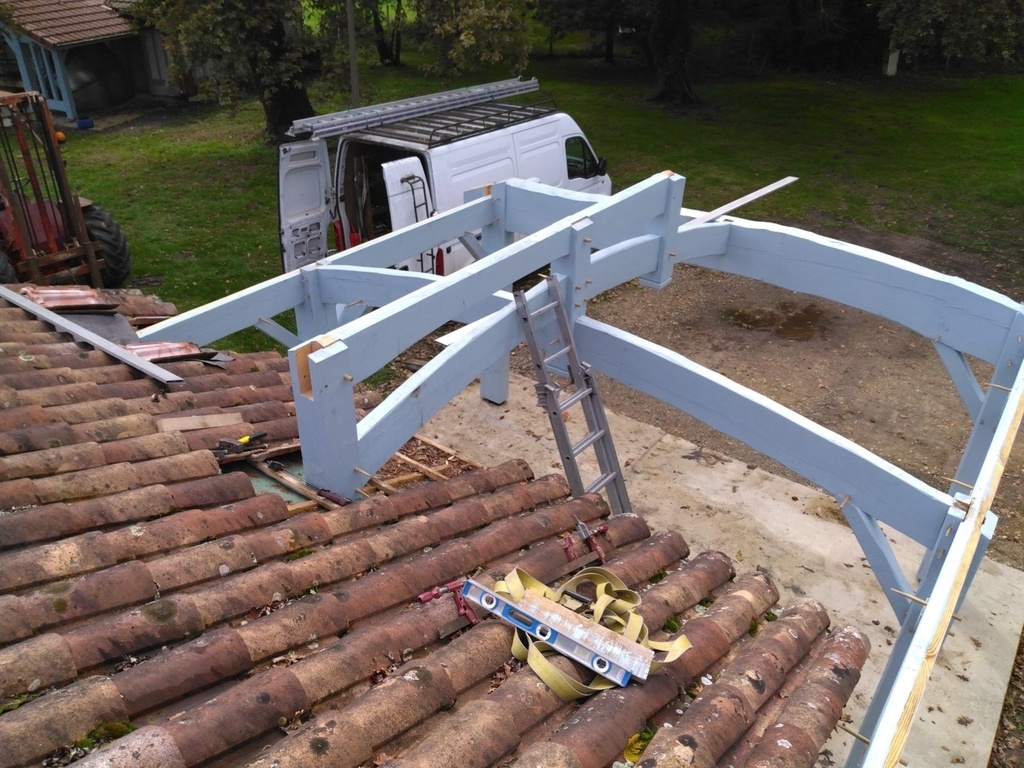

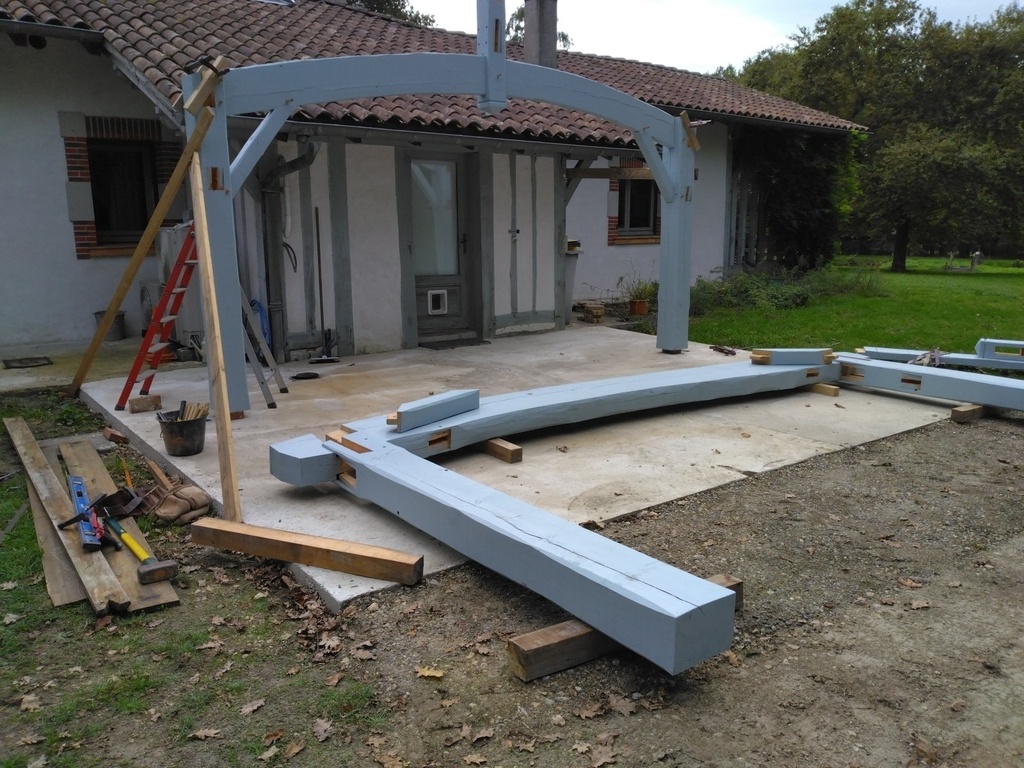

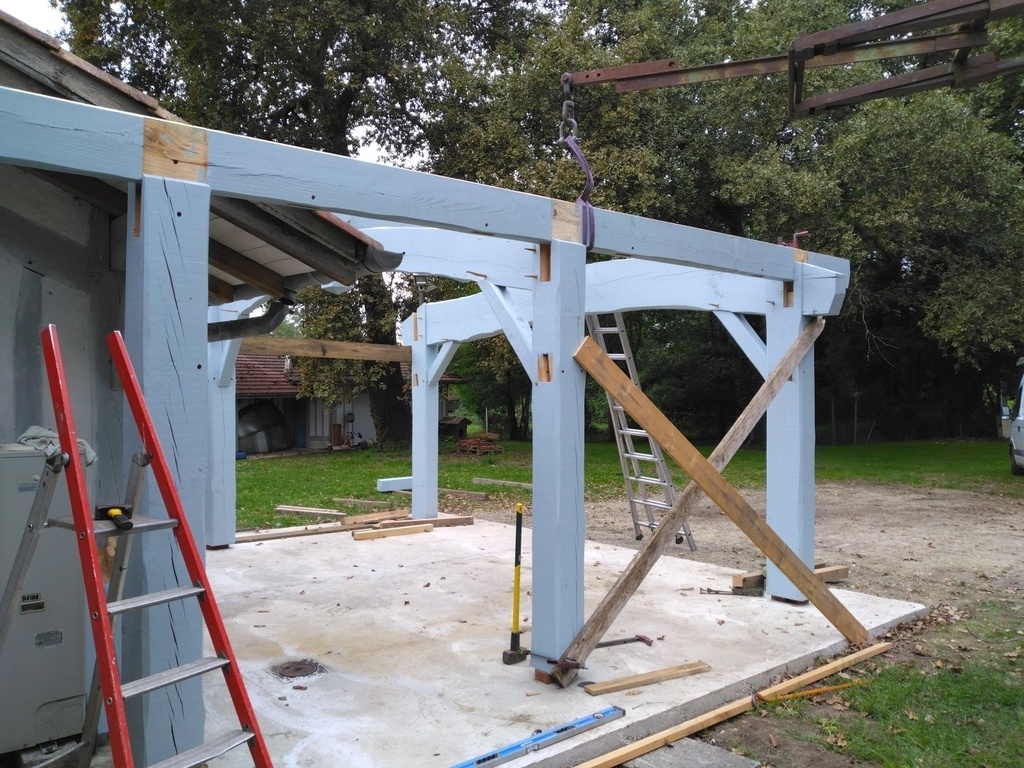

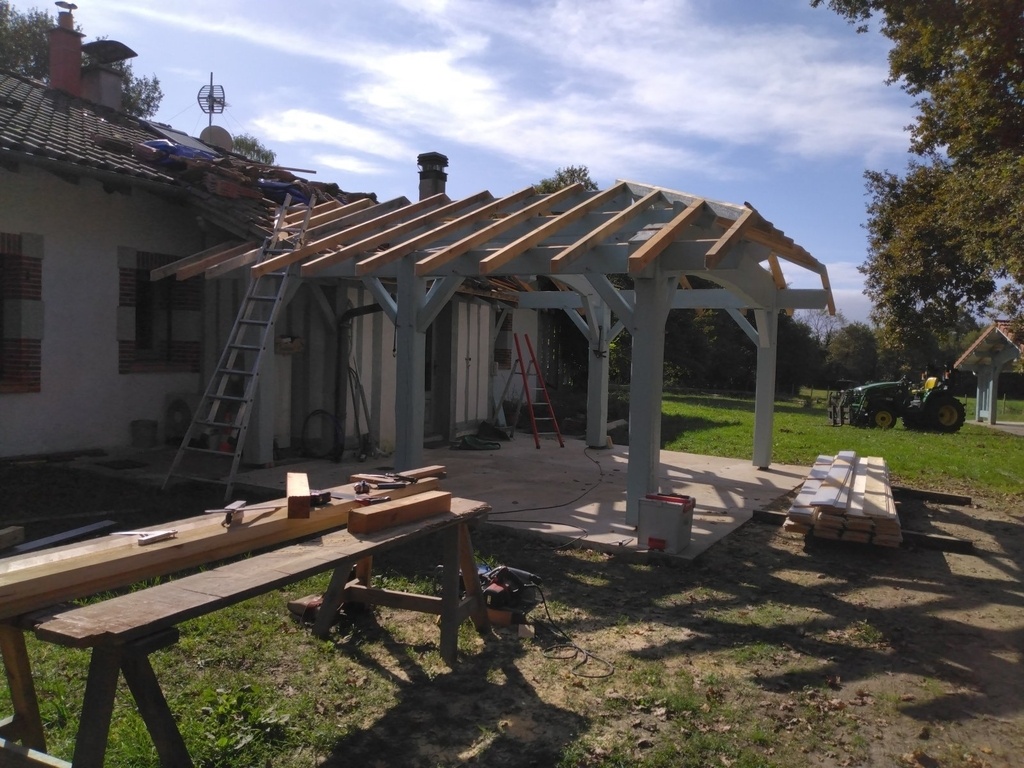

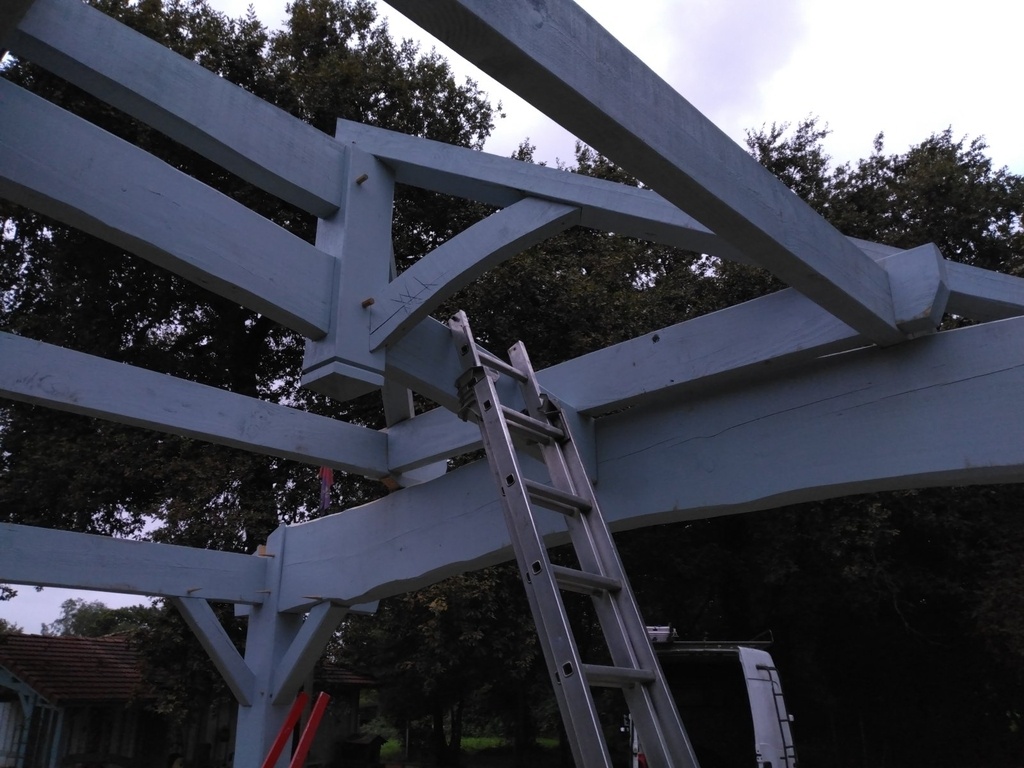

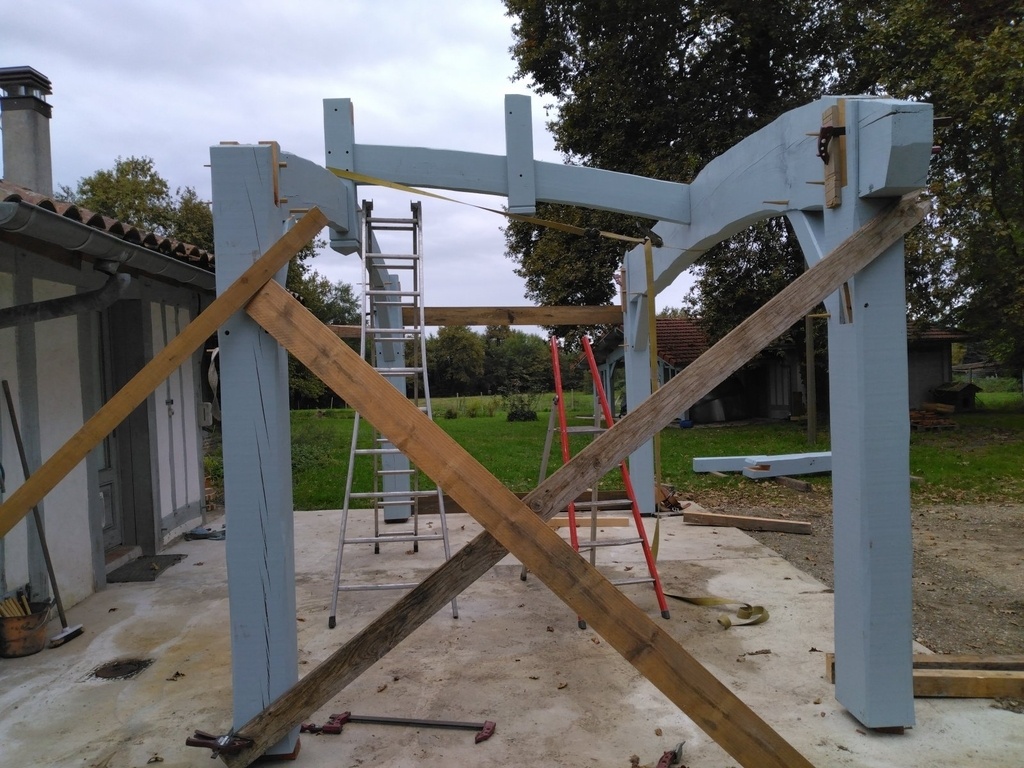

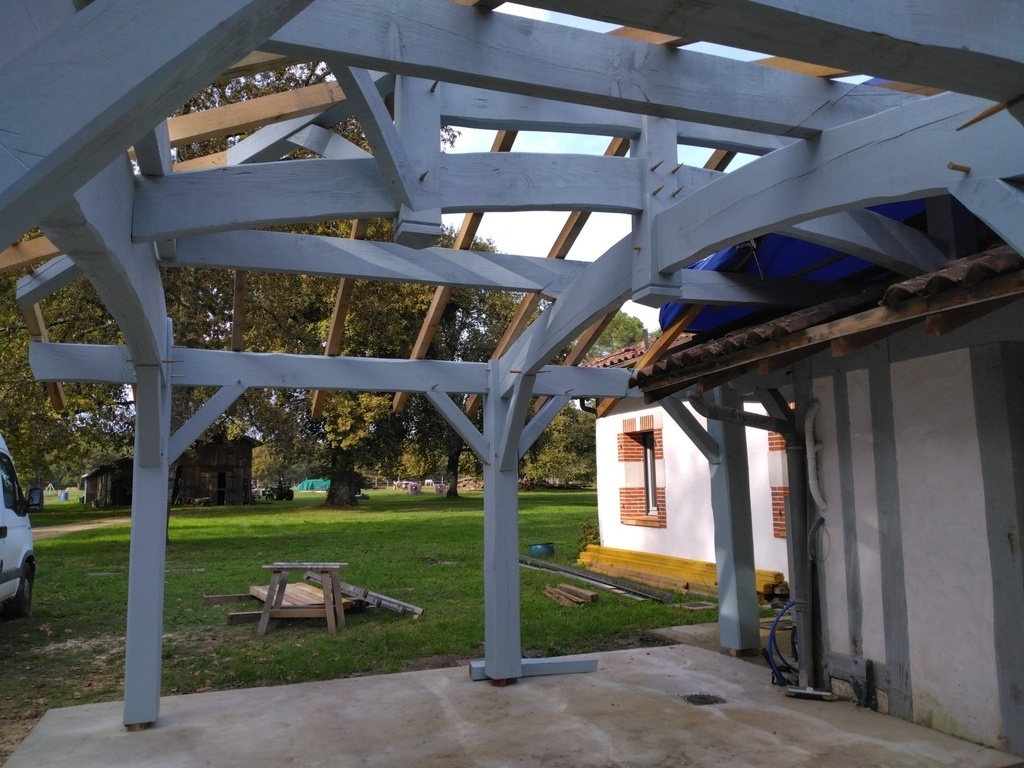

2 semaines plus tard, assemblage au sol des poutres sur poteaux, levage, pose des pannes sablières et faîtage.

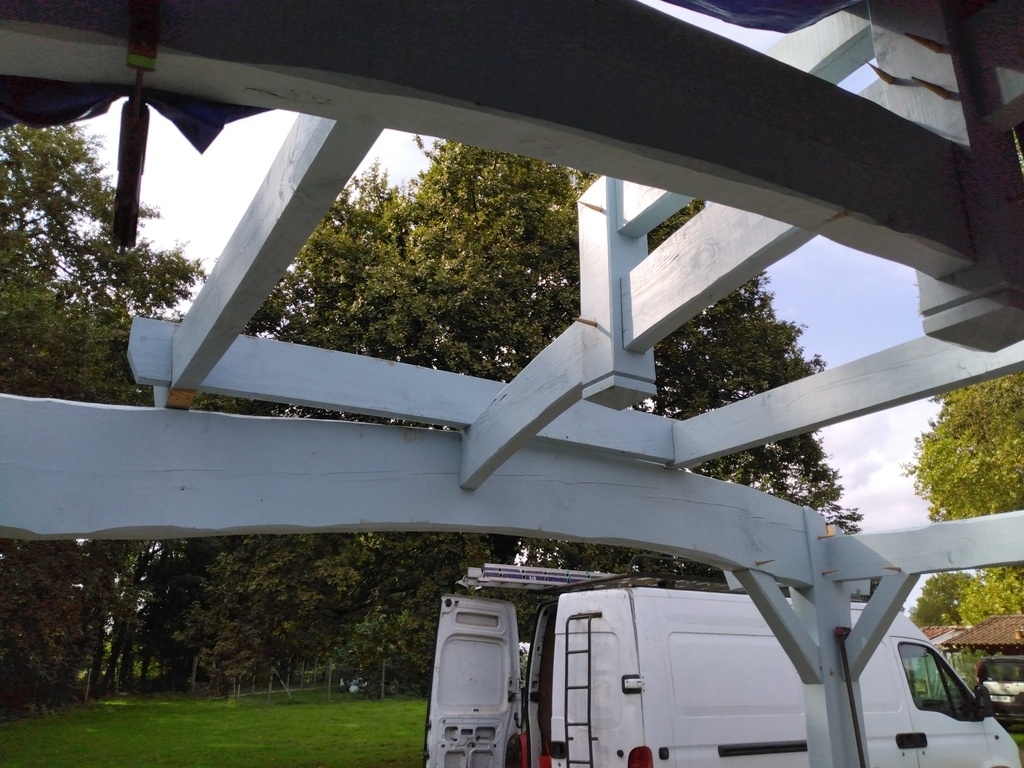

Pose des pannes intermédiaires, je les ai mis bonne sur la coupe au joint central, à l'extrémité elle étaient très vrillées, j'ai passé du temps pour l'assemblage de la panne de croupe.

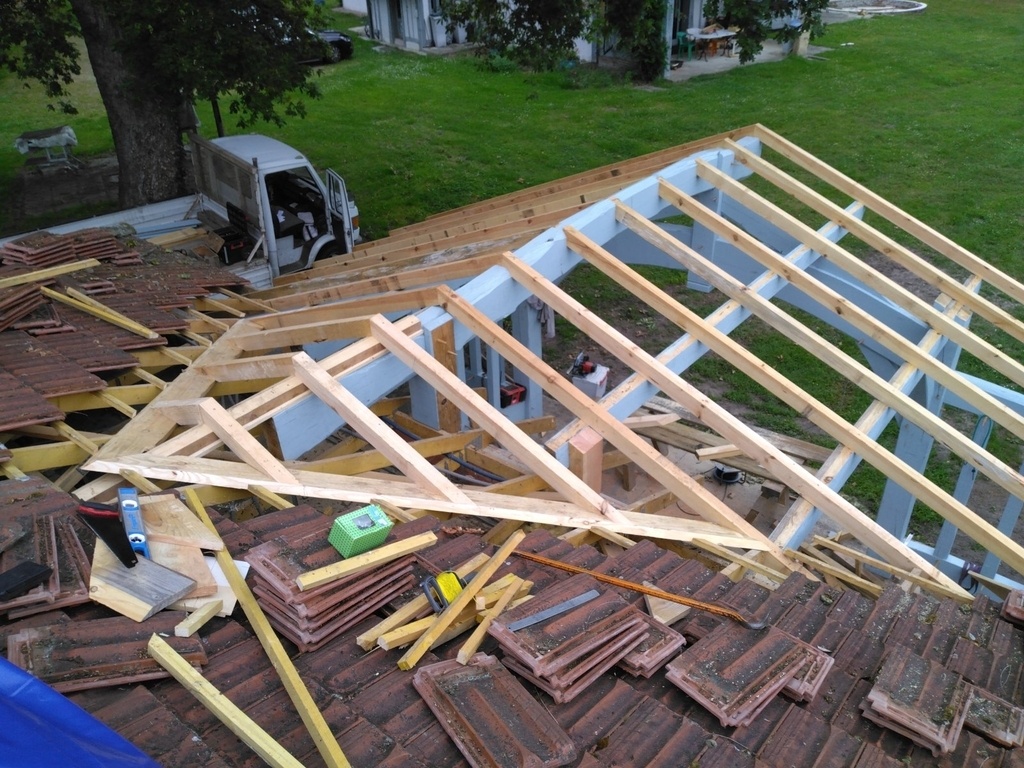

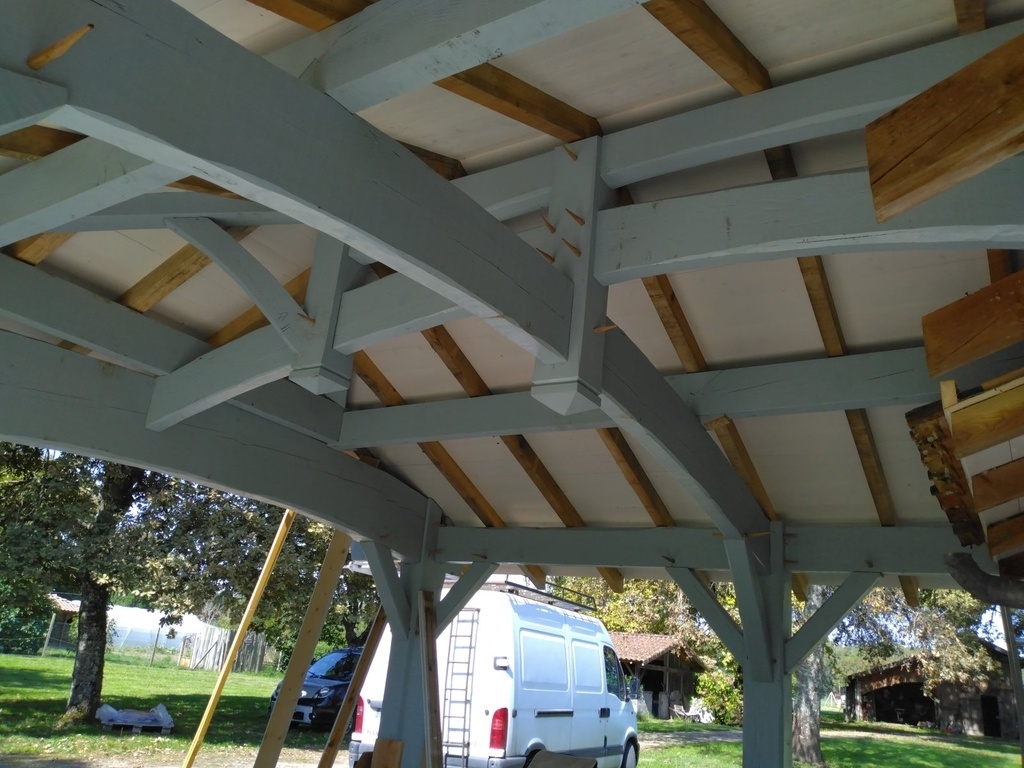

Pose des arêtiers , en entaillant le dessus des pannes à leur passage.
Les chevrons d'arêtiers étant vrillés, j'ai dû reprendre toutes les coupes des empanons. Sur un autre chantier j'avais relevé l'angle de chaque empanons avec une règle, je ne sais pas quelle méthode est la plus rapide. Pour la noue pas de changement.

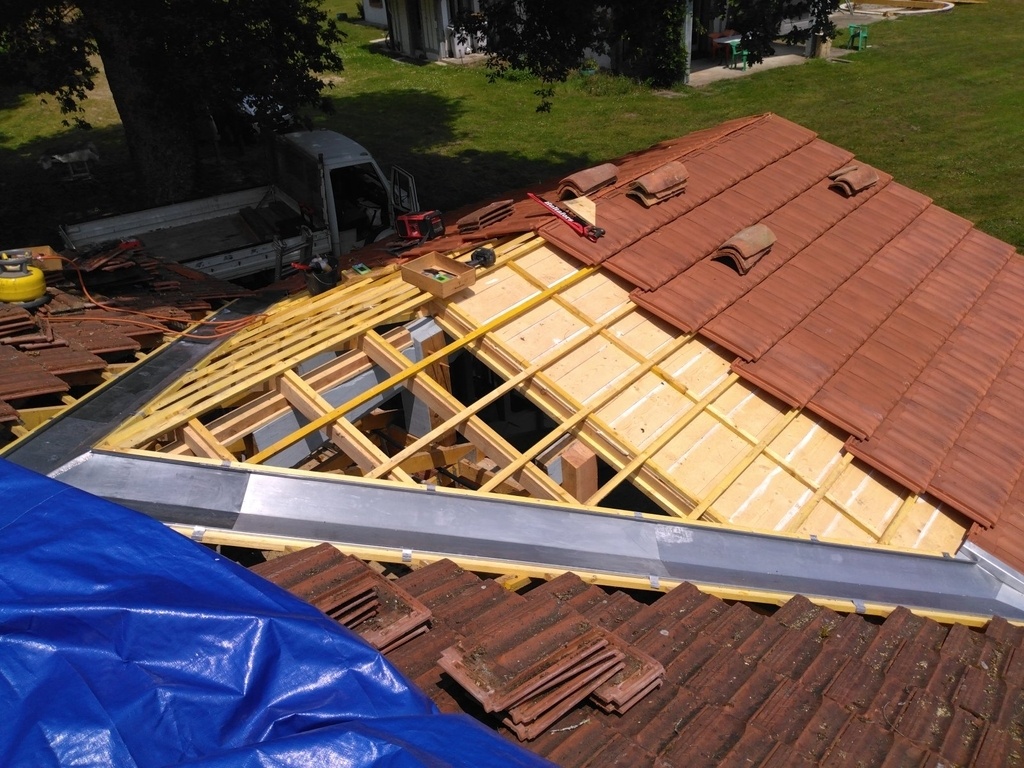

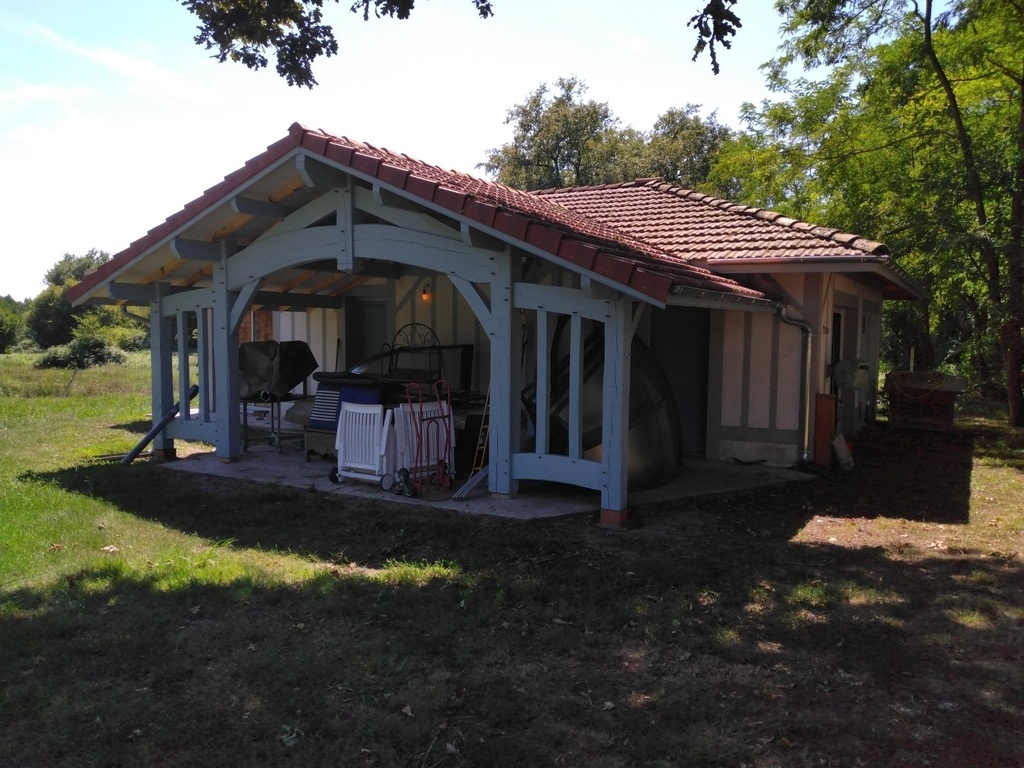

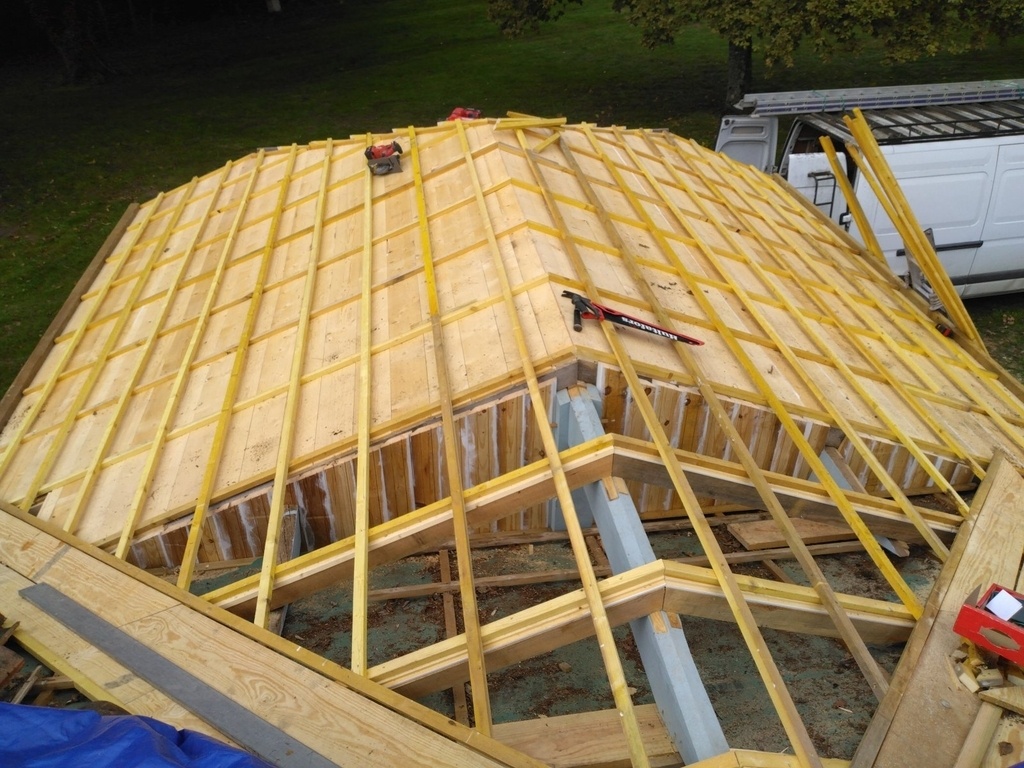

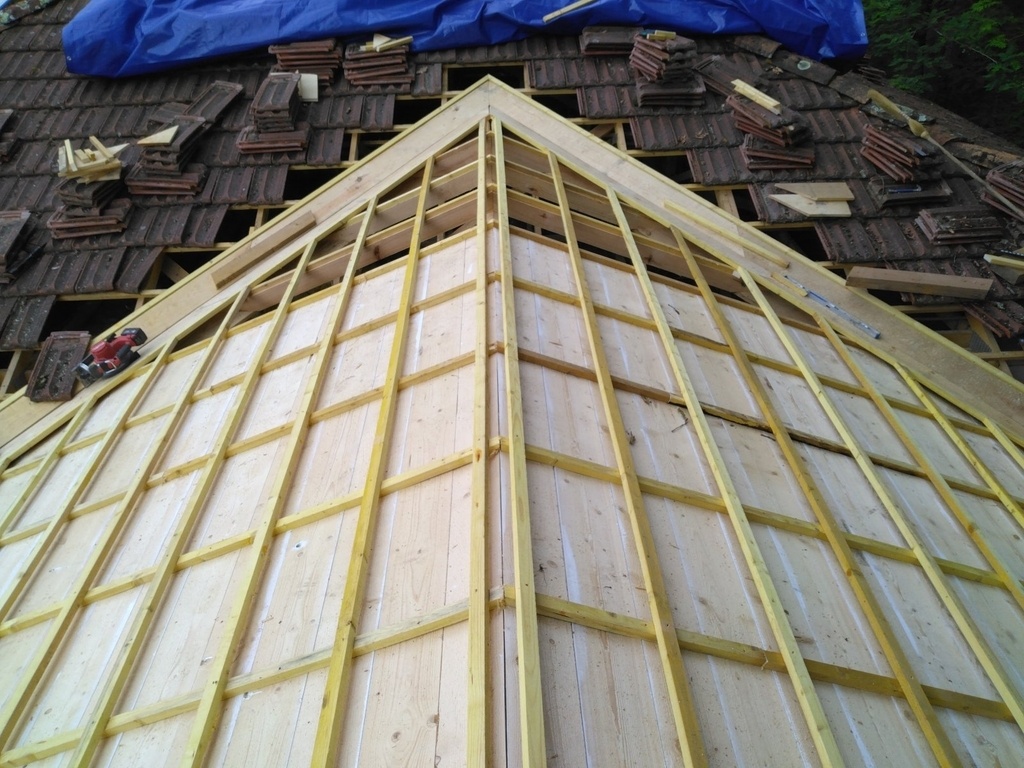

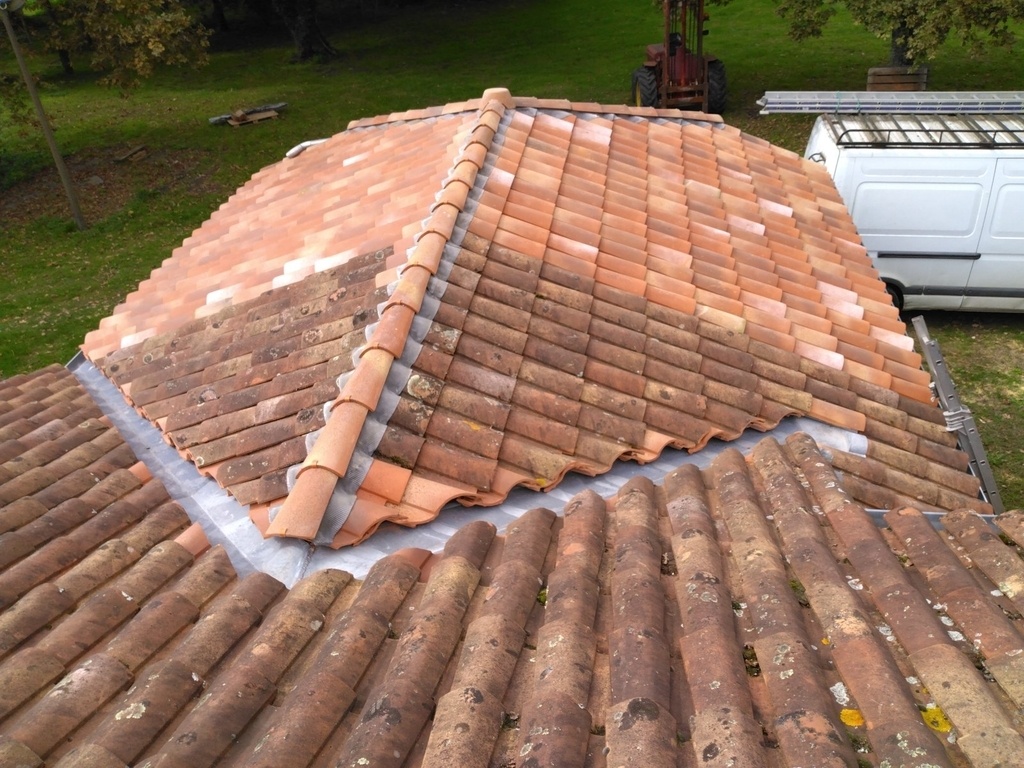

Enfin voligeage, lattage, zinguerie et couverture.
Licence
Discussions
J'aime beaucoup
Sympa cette synergie avec le client, du bon dans les échanges.
Belle utilisation des bois courbes, ça donne plus de charme à l'ensemble que des pièces bien rectilignes !
Quel travail ...!
Superbe et merci pour toutes ces photos
Un régal, c’est vraiment de belles réalisations.
T'en as fait des copeaux!
Combien de temps pour chaque chantier sans la couverture?
Hé oui j'en fais beaucoup des copeaux, comme on dit " le meilleur charpentier est celui qui fait le moins de copeaux "!
De l'épure à la pose des chevrons, j'ai noté 10 jours pour le garage et 12 pour la maison.
Il y a un peu d'improductivité dedans, quand le client se pointe et qu'on discute une heure, mais en comptant le travail de plans et préparation je ne dois pas être loin de la vérité.
Par rapport à du bois assez droit sorti de scierie, j'estime entre 30% de temps supplémentaire et 50% s'il est vrillé.
Eh oui mais on aime en faire aussi, tailler c'est plus sympa que mettre des sabots ou des vis lardées.
Le client qui vient causer une heure!? Non, pas possible! Mais aucun client ne fait ça voyons... Seulement les meilleurs!
Joli chantier en tout cas, tu l'as bien sorti, bravo!
bravo, bel échange
Bravo bel ouvrage. A suivre ton récit on sent que cela à été une belle aventure tant professionnelle qu'humaine.
Très beau projet!
super job, bravo
