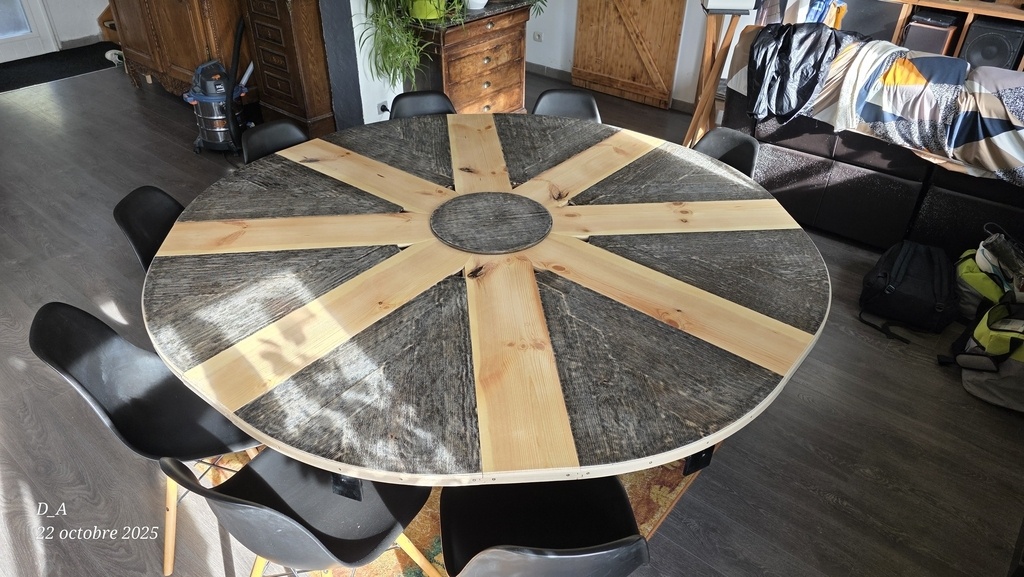

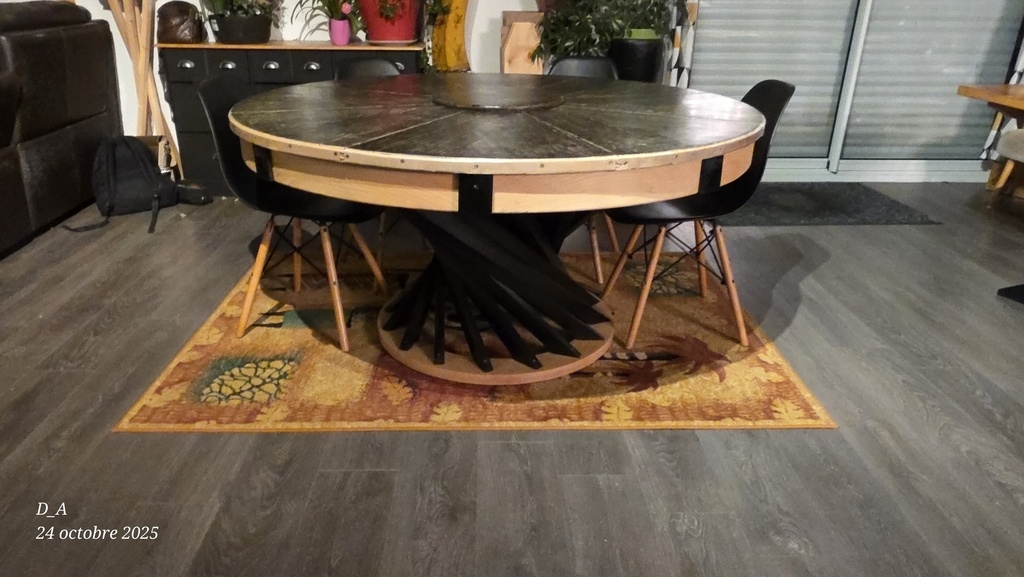

Table ronde de1.50m de diamètre fermé et de 2.10m ouverte en hêtre et pin , pieds en hêtre.
Publications associées
Licence
Autres créations de
nono76z
L'Air du Bois est une plateforme Open Source de partage collaboratif ouverte à tous les amoureux du travail du bois. (En savoir plus)
Discussions
bien vu , je suis admiratif de ton travail, en revanche c'est un peu court en explications, où sont les rallonges en position fermée.
Ta table est vraiment bien et je suis curieux, avide d'informations complémentaires. La conception du mécanisme est de toi ou as-tu trouvé un plan, quelles ont été tes difficultés ? il faut nous en dire plus!!!!!
complètement d'accord ! ! il nous en faut+++
Oui c’est vrai des explications seraient les bienvenues ou alors c’est un secret jalousement gardé...
Et une video de la manœuvre !!!
Ceci dit au vu des photos, je suis plus qu'admiratif.
Superbe! Tu as réalisé le mécanisme ? On veut plus de détails!!

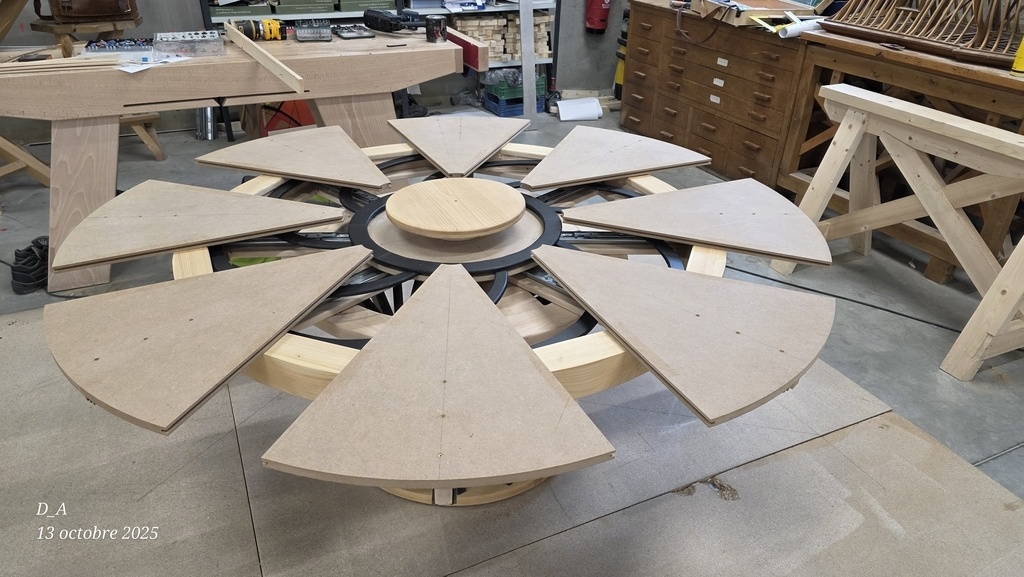

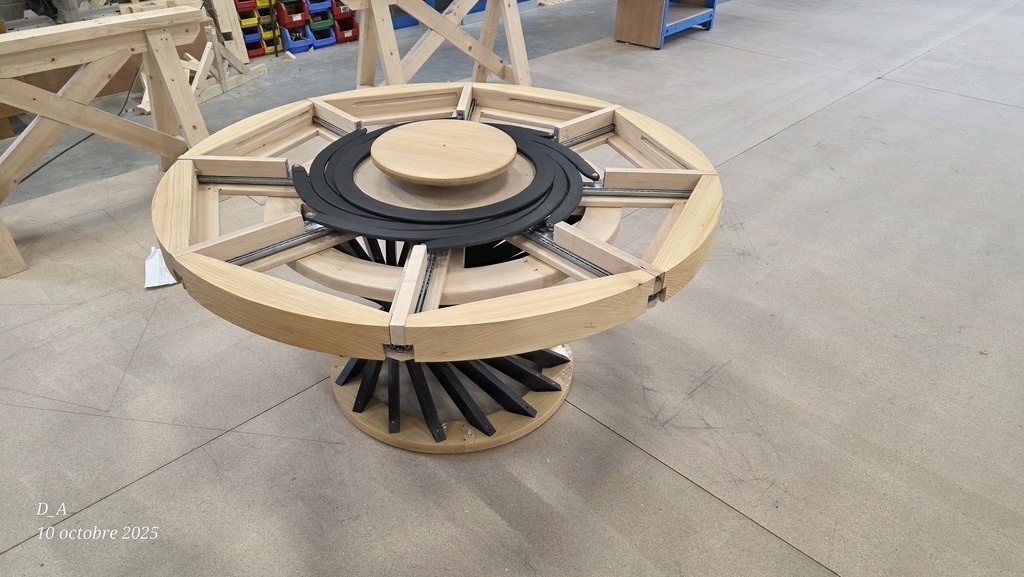

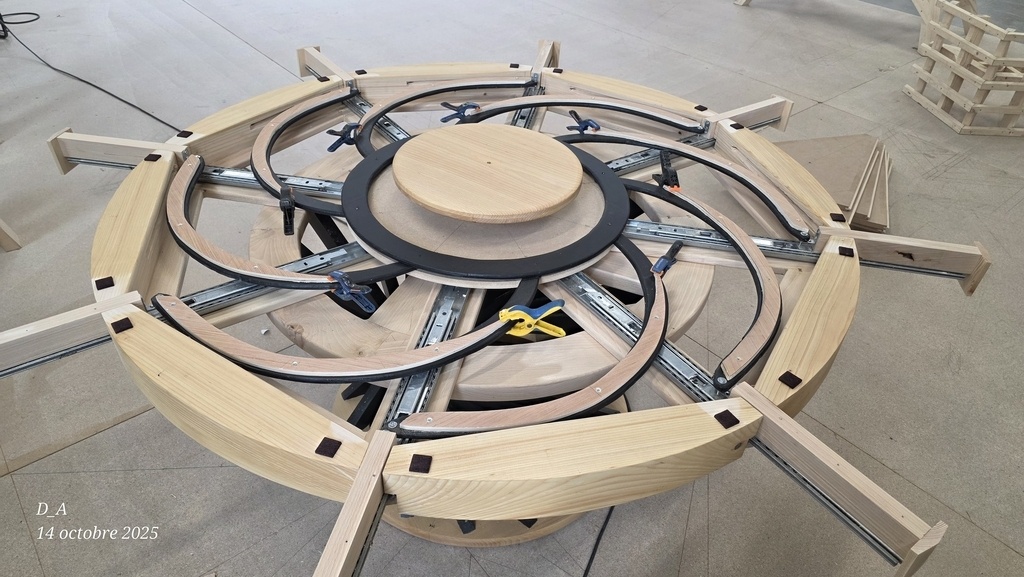

Les rallonges sont stocker à part. Pas de complexité sur la fabrication. Juste galère pour les huit arc du mécanisme afin d'avoir une amplitude de 30cm ( et qui mériterait d'être en métal pour plus de rigidité). La table fait 150cm de diamètre fermé et 210cm ouverte. Pour le placage du plateau, il s'agit de planche de 10mm en hêtre brossé et comme finition juste une résine epoxy avec un colorant noir. 3d de la table le 3d est en format html donc à ouvrir dans une page Web ( pour les processeurs de iPhone ouvrir dans cadwork webviewer (appli). Je vous partagerai les plans en pdf ou dxf là semaine prochaine
J'adore votre table !! elle est magnifique !
Question les glissières vous avez la référence ?
J'aimerais beaucoup essayer de reproduire votre réalisation !
Incroyable !
Un pas à pas détaillé eclairerait notre lanterne!
MERCI!
BRAVO
plan pdf
Merci!
Non de Zeus ça fait des années que j'ai envie de réaliser la Caspian Table ! Je trouve ça magique ! À l'origine elle était conçue pour prendre le moins de place possible sur les bateaux. J'ai eu un plan, j'en ai réalisé un proto mais le manque de précision de mes coupes (ça doit être au dixième près) et le manque de rigidité de mes matériaux m'ont juste permis de tester le principe du mécanisme.
Ça le donne vraiment envie d'en refaire une
Mais une avec rallonges intergeres sinon c'est moins drôle !
Mais justement : toi tu as réussi la tienne en n'intergrant pas les rallonges, moi je vais encore rater la mienne en tentant de les intégrer
Tout pareil, par Poséidon!
bravo, superbe réalisation
du dxf, je viens de faire un modèle sketchup avec des composants
si cela intéresse quelqu'un, je peux le poster quelque part
Au-delà de la prouesse, je m'interroge sur la stabilité. Le centre de gravité est assez haut, et le polygone de sustentation assez petit. Quand est est-il lorsque la table est dépliée ?
Pour gérer le porte à faux qui est en réalité beaucoup moins important en vrai que sur les plans( 30cm de rayon en plus une fois ouverte) ainsi que des glissières qui travaillent à plat ( 13mm d'épaisseur prévu pour 60kg de charge mais à champs) ce sont les rallonges qui rigidifie l'ensemble car elles sont reprises par le plateau central et glissé de l'extérieur (rainure languette) qui lui est fixe et évite le basculement. Ce qu'il fait que l'on peut rester accoudé à table sans détérioré les roulements des glissières. C'est la seule solution que j'ai trouvé à moindre coup.
Je crois qu´il voulait dire que si la table est ouverte et chargée, Y a t'il risque en s'appuyant dessus que l'ensemble (rallonges+pied+toutoutout) se mette à chavirer? comme la base est courbe je pense que cela ne tomberait pas, mais se mettrait d'un coup à rouler en demi équilibre sur le côté pour soit s'arrêter plus loin soit par forte inertie gagner en momentum et spiraler un moment sur place de manière incontrôlée.
Salut à tous!
La table Fletcher est montrée depuis longtemps sur la page d'accueil de mon blog sur mes casse-tête à peu près au milieu.
puzzles-et-cas....blog4ever.com/
Où il est dit:
"Ceux qui pensent qu'un casse-tête ne sert à rien, ce qui est méconnaître l'utilité du jeu dans l'apprentissage, posent souvent cette question: "A quoi ça sert?"
Je répond "à faire plaisir à ceux qui aime ça"
et pourtant j'en connais un, utilitaire et géant, qui peut servir à quelque chose:
youtube.com/wa...h?v=hsmTPBToih4
Quelques liens si vous cherchez des renseignements sur cette table:
waterfront-woo.../TableBlog.html
fletchertables.com/
Il existe de nombreuses vidéos de variantes souvent simplifiées.
youtube.com/wa...h?v=L5w16WtRQ1I
youtube.com/wa...h?v=MksJv0Y0MIk
youtube.com/wa...h?v=5L38BwtggR0
youtube.com/wa...h?v=uVbo7ycpkeI
youtube.com/wa...h?v=hsmTPBToih4
Toujours magique de voir des éléments de meubles se mouvoir. Ici, c’est juste spectaculaire. J’en ai vu beaucoup de variantes. Bravo d’être passé à la réalisation.
IL y a que à moi que ça fait penser à Kaamelott ?
Nan à moi aussi !
