Bonjour,

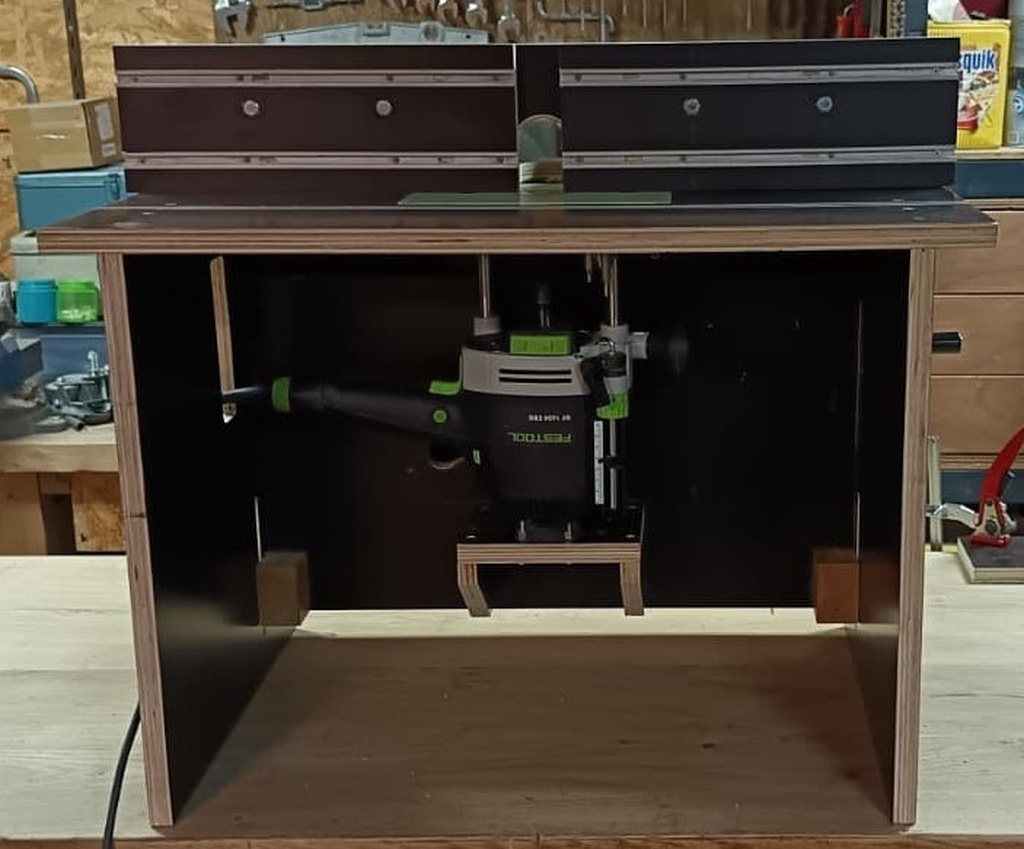

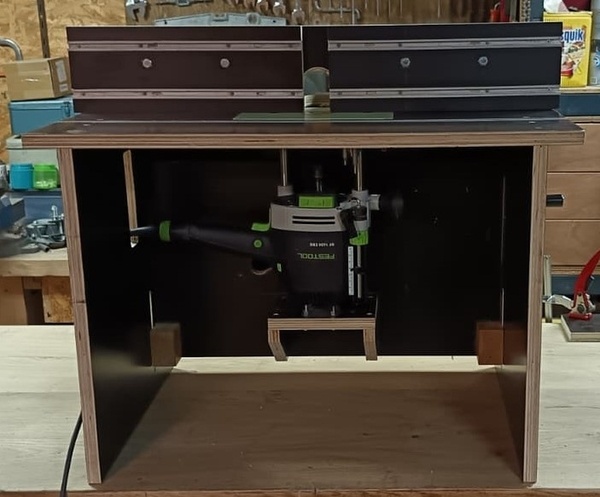

J'ai enfin pris le temps de faire cette adaptation, je suis satisfait du résultat notamment le système de réglage de hauteur, très fluide et précis.
N'hésitez pas à me dire ce que vous en pensez.
Publications associées
Licence
Autres créations de
Xavier
Voir aussi
Discussions

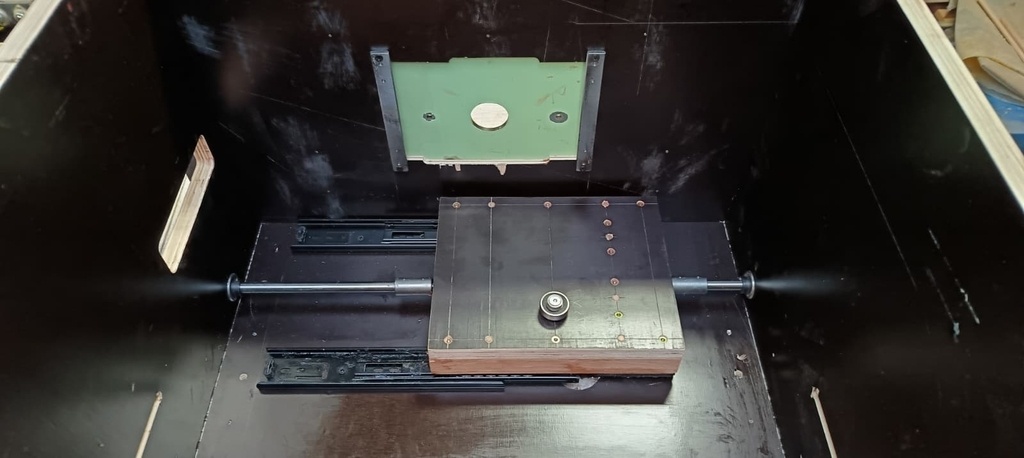

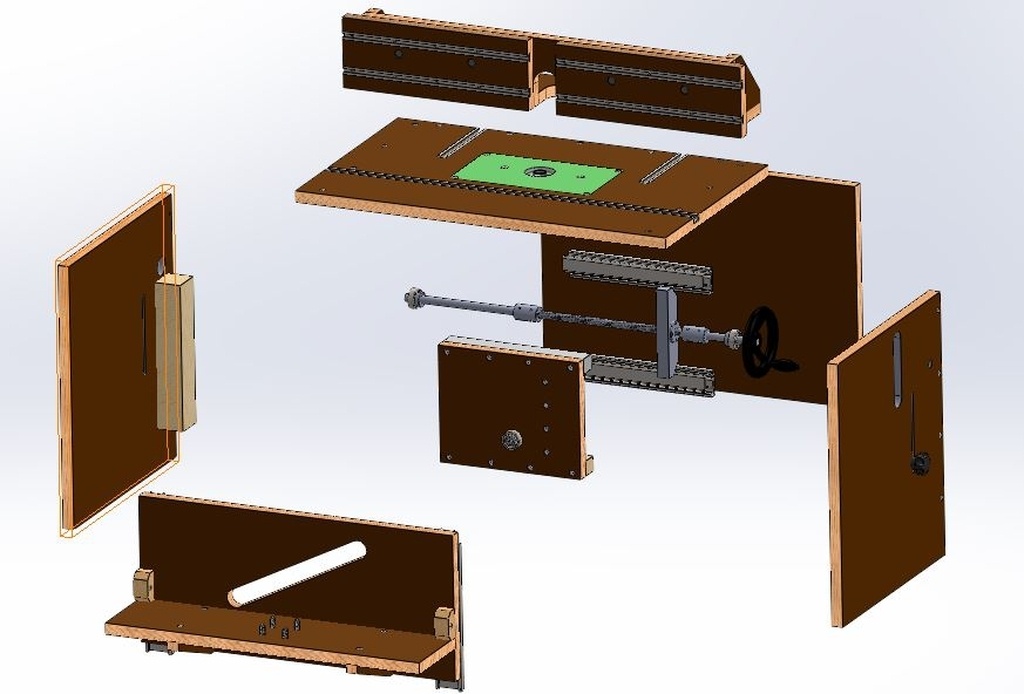

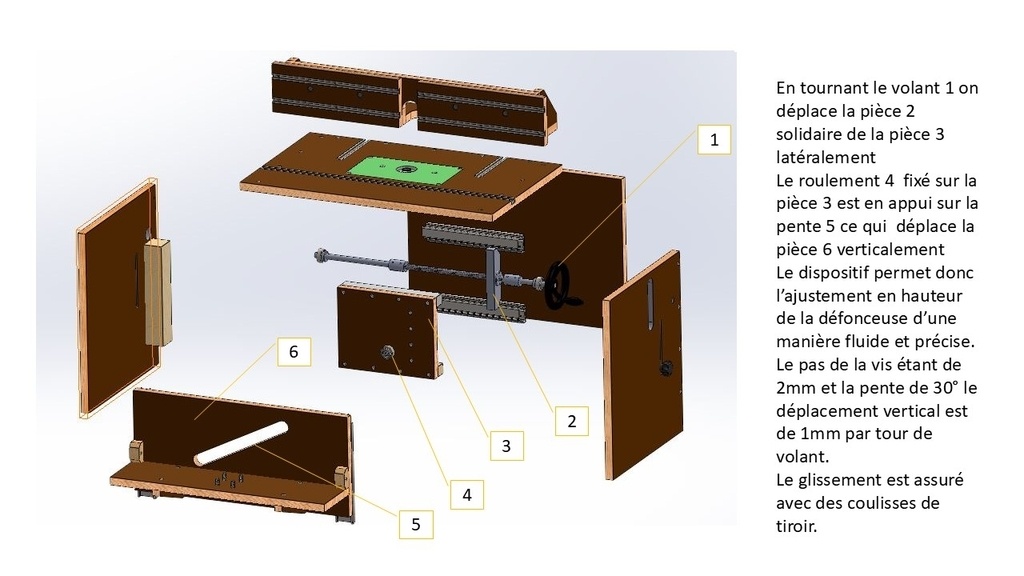

Bonjour, très intéressant ce système de came pour transformer la translation horizontale en verticale.
comment as tu gérer / éviter les jeux dans les différentes liaisons ?
Bonjour Marc,

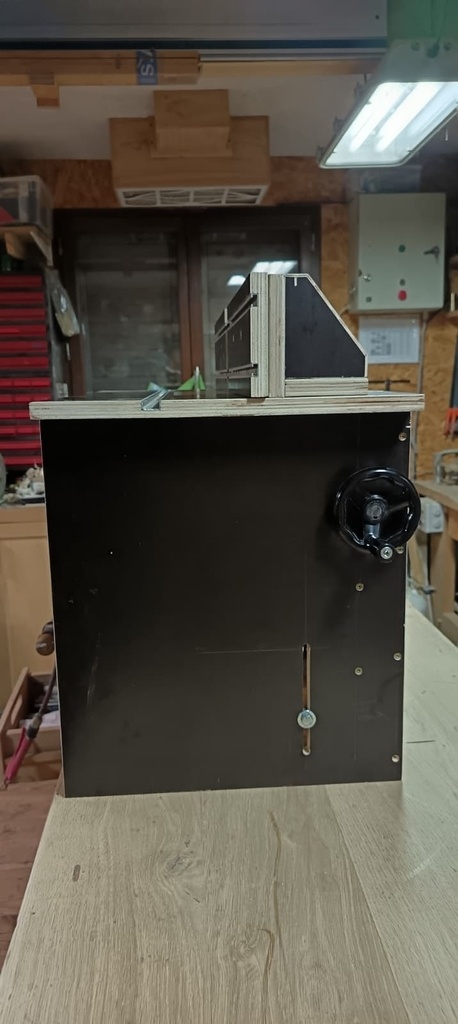

Les jeux sont très minimes, la vis et écrou sont quasiment sans jeu et les coulisses de tiroir le jeu est très faible et les ajustements d'usinage sont précis ,notamment la pente sur laquelle le roulement se déplace, mais l'important est le système de réglage quand on tourne la manivelle dans le sens de montée je jeu s'annule, il ne reste qu'ensuite à bloquer le système aves les deux vis sur les cotés, qui par la suite seront remplacées par des boutons.

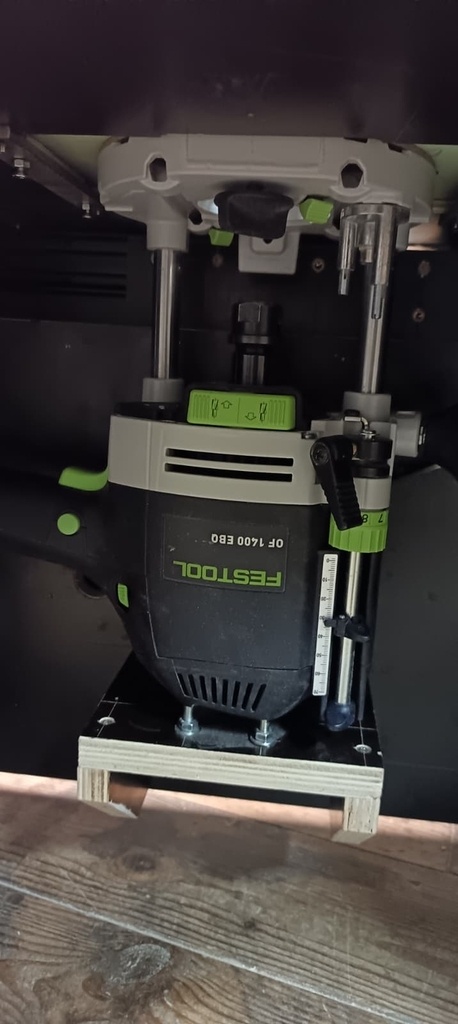

Il y a aussi la possibilité de bloquer avec le levier direct sur la défonceuse.
Voila, j'espère avoir été assez clair.
Bonne journée.
