Gabarit à queues droites


Bricolage du week-end,

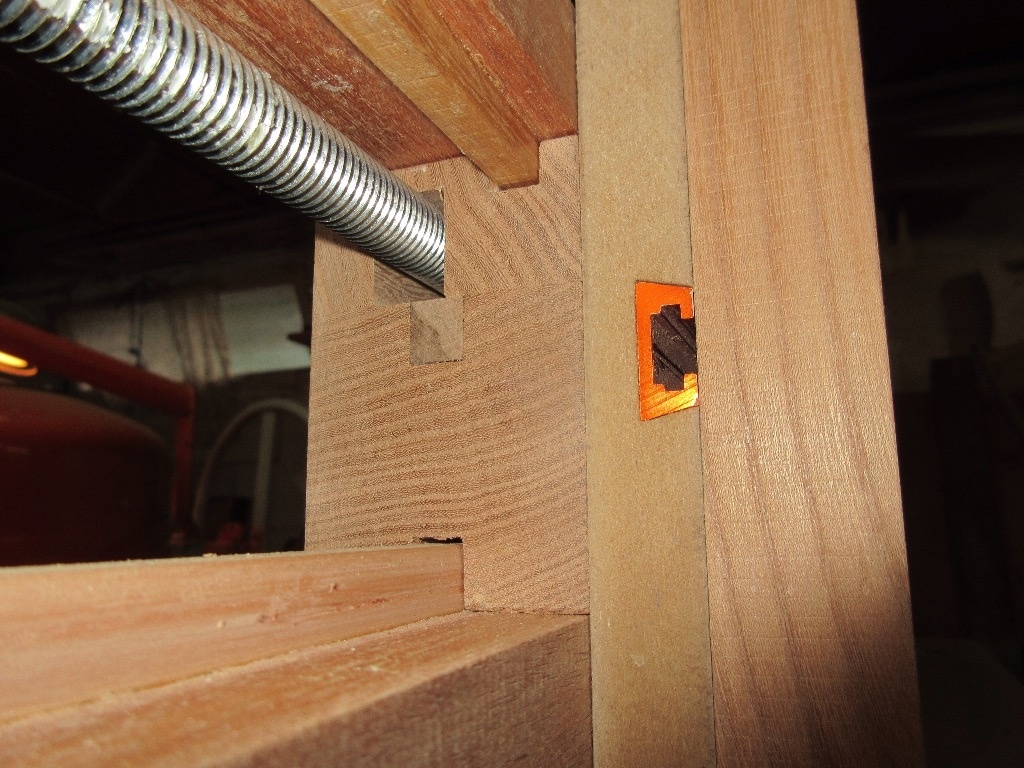

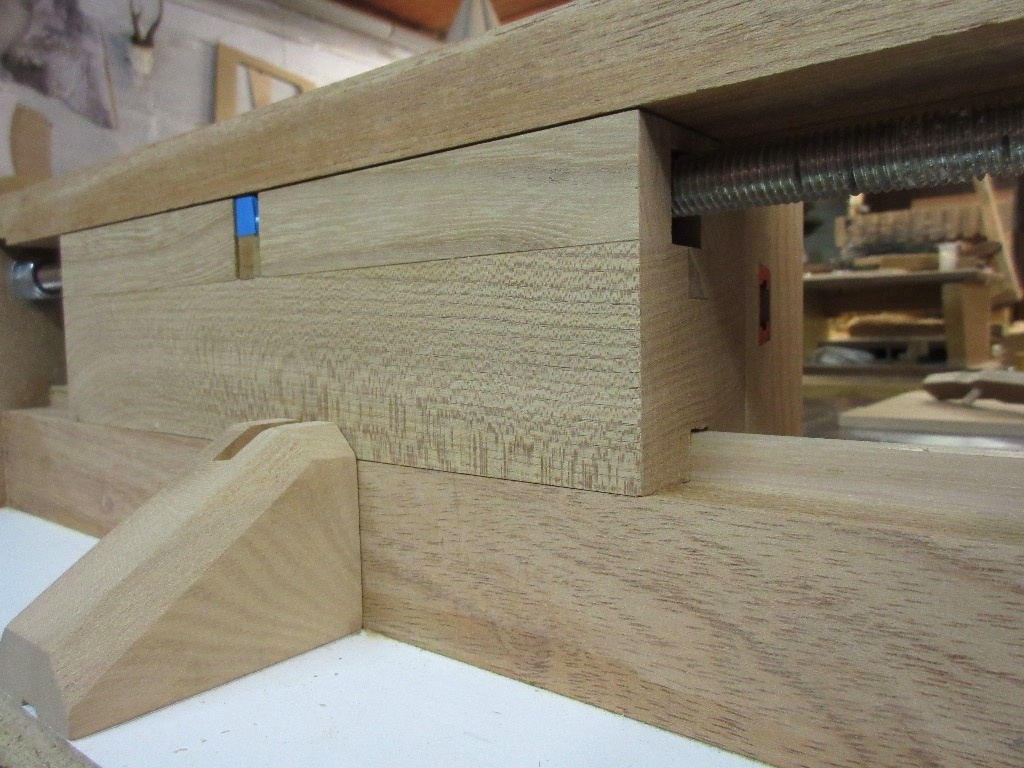

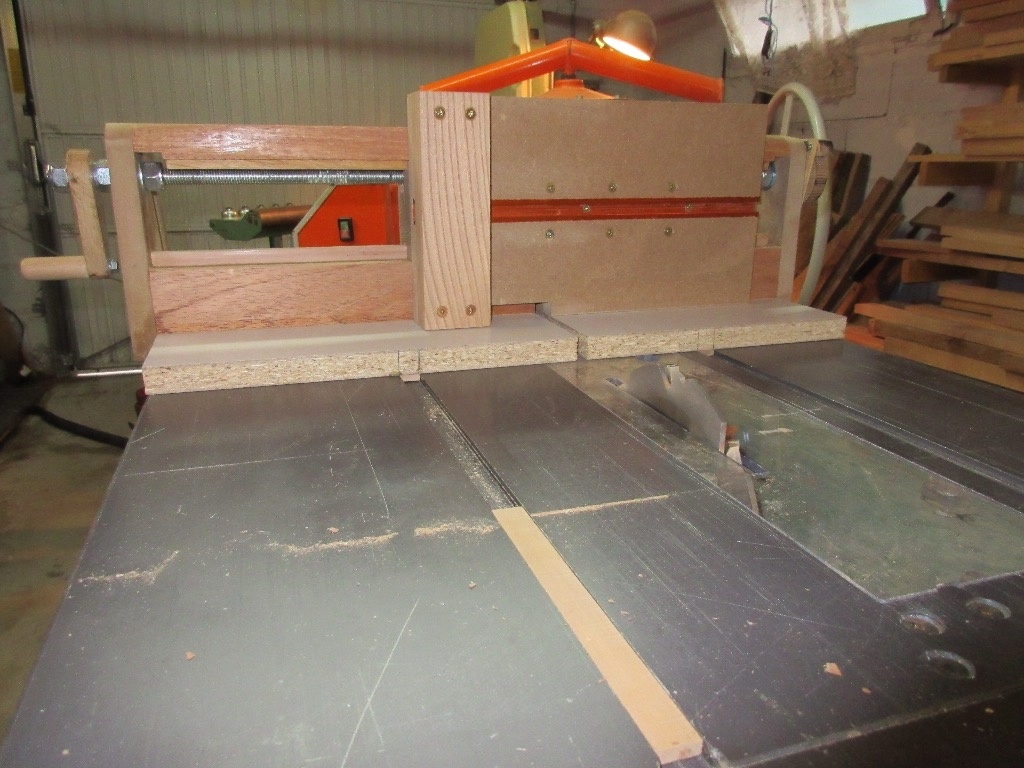

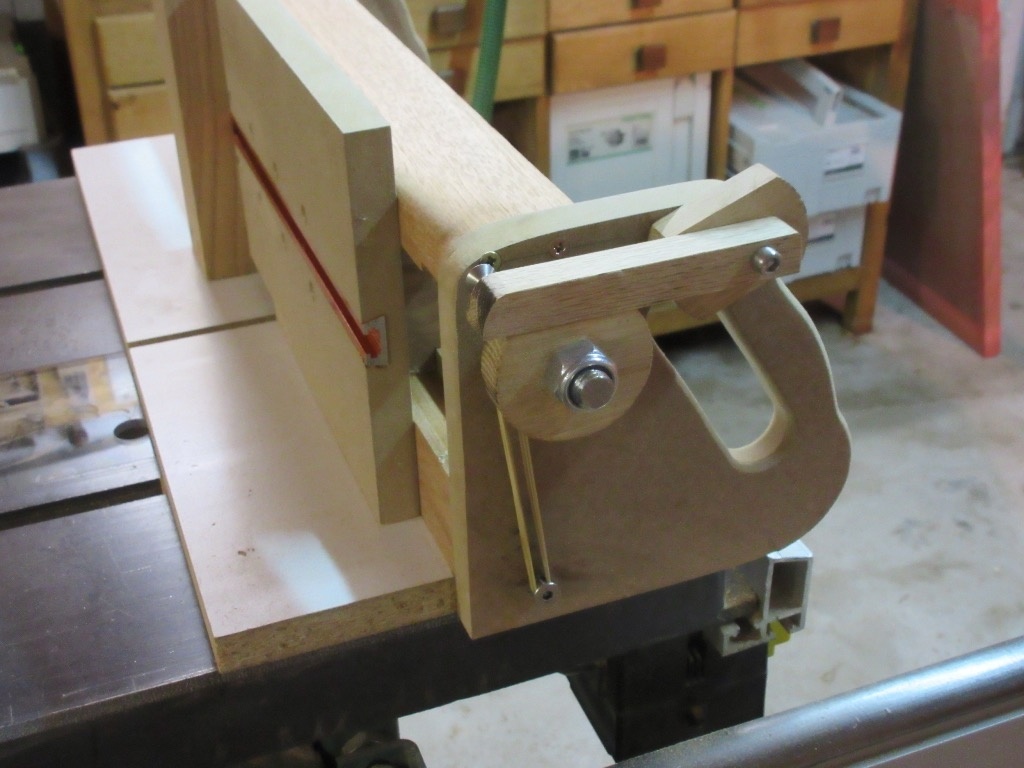

Il y a longtemps que je voulais tester ce système d'avance par vis. J'ai utilisé une tige filetée M14 avec un écrou en laiton le pas est de 2 mm par tour. J'ai prévu 2 cames une pour les avancements multiple de 2 l'autre qui sert d'entretoise (photo 2) pour le cliquet peut servir pour les avancements de 1mm. Le but étant de réaliser des queues irrégulières.

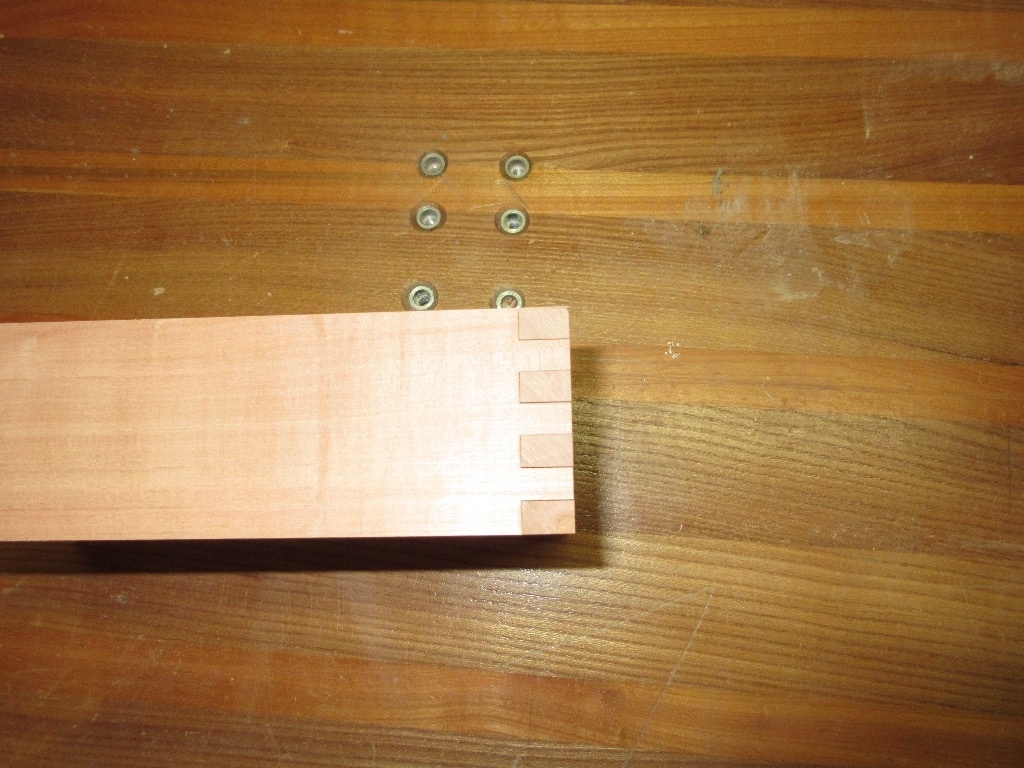

1er essai correct !

une petite vidéo pour expliquer le principe

Mis à jour

Discussions

cereus45 a publié la création "Gabarit à queues droites".
il y a 3 ans
Didier

Bien vu.
Une petite vidéo peut être ;)

Boris Beaulant
( Modifié )

Salut cereus45, tu n'as pas trop de jeu dans ton avance ?

cereus45
( Modifié )

Didier réaliser et mettre en ligne une vidéo représente un challenge pour moi. Je vais y réfléchir sérieusement.

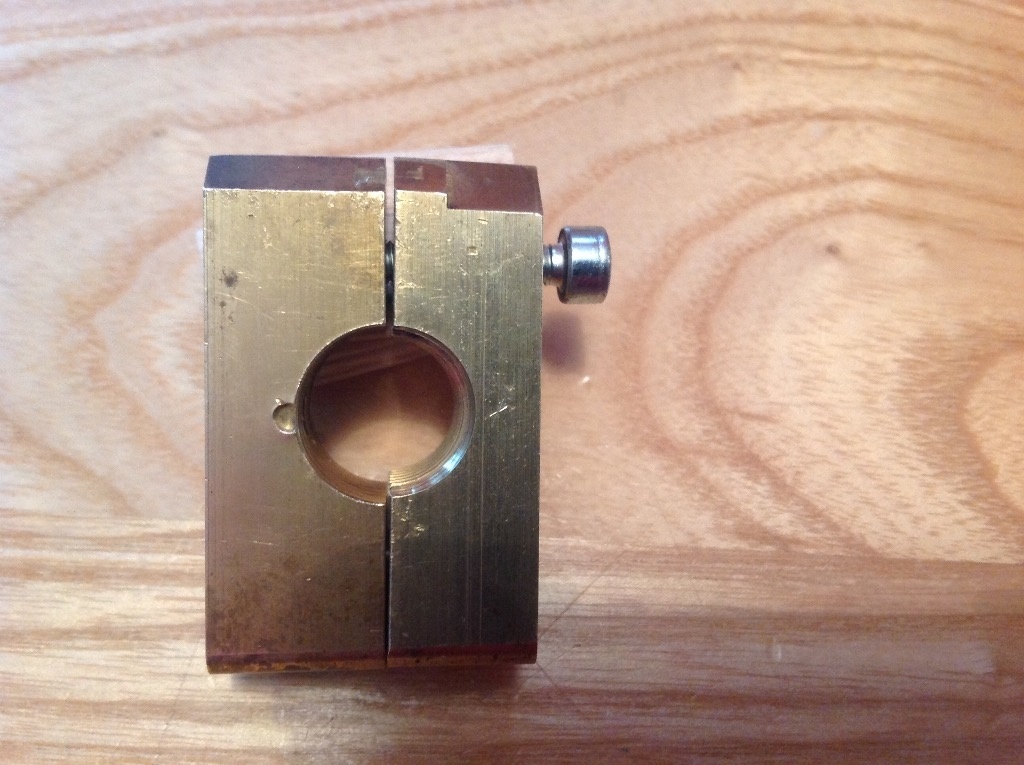

Boris Beaulant Pas de jeu dans l'avance un petit tour de scotch bleu autour de l'écrou l'a supprimé. Au départ j'avais vissé cet écrou mais une légère torsion de la tige filetée me faussait l'équerrage et faisait varier la hauteur du guide. J'ai donc modifié le prototype en rajoutant un guidage haut et en laissant l'écrou libre de bouger sur l'axe devant-derriére. Je joins une photo de l'écrou un peu spécial.

ecto1

vous êtes vraiment trop fort les gars !

reve

Ah oui il est très bien ton gabarit!!

Kastepat

Bon diou, c'est du travail de pro ça !

cereus45
( Modifié )

Kastepat De pro non j'ai fait des erreurs de conception, la plus grosse c'est sur le chariot je n'aurais pas du le faire descendre si bas car après une utilisation il n'y a plus de pare éclats.

Kastepat

Je dis ça car vu ta table de coupe et le nombre de planches au mur, tu as surement un super atelier … comme un pro quoi !En tout cas, bravo !

cereus45
( Modifié )

Ah ok ! J'ai partagé mon atelier ici il y a quelques temps.

Alban
( Modifié )

Salut ! C'est quoi comme lame de scie qui a un avoyage aussi large et qui permet de faire les mortaises en un seul passage ?

cereus45
( Modifié )

Il s'agit d'une lame tenor 8 mm.
la mienne avait un léger défaut :voie de 8.2 mm rectifiée par un affuteur pro.
Je ne fais pas de pub le lien ci dessus c'est juste pour que tu ai le descriptif précis.
Voilou

Alban

Super, merci pour le renseignement !
J'avais bien en tête les lames dado utilisées par tous les youtubeurs étasuniens mais c'est pas facile à se procurer.

cereus45

dado = danger !!!

Alban

Tu peux être plus précis ?

DamienBe
( Modifié )

Bonjour ! pour un gabarit de ce type, quelle finition prévoyez vous en gardant les propriétés de glissement ?

cereus45

Pas de finition Tout au plus un peu de paraffine ou de bougie pour fluidifier le mouvement.

DamienBe

ok,merci !
