François Chalopin

Gabarit a queues droites

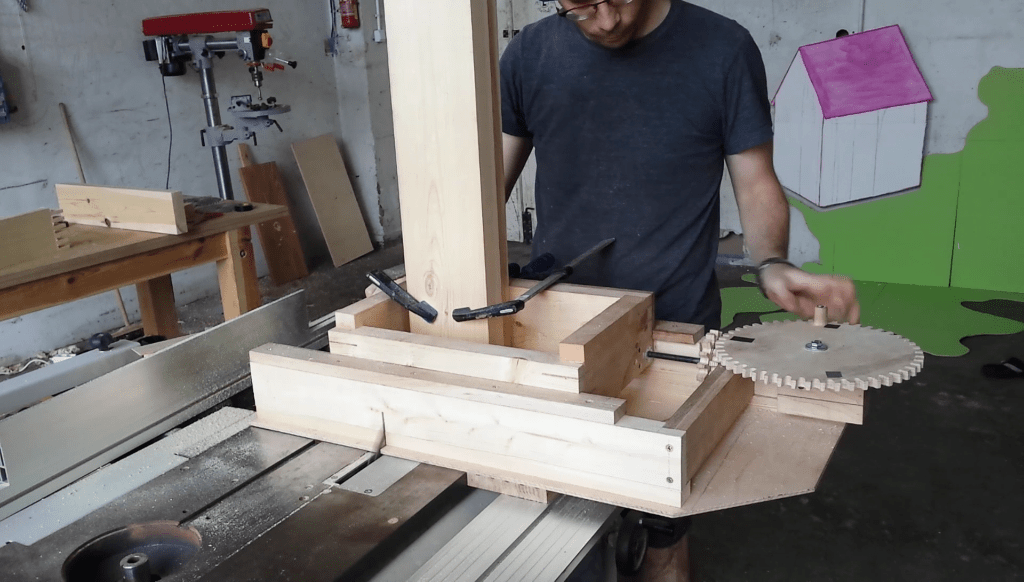

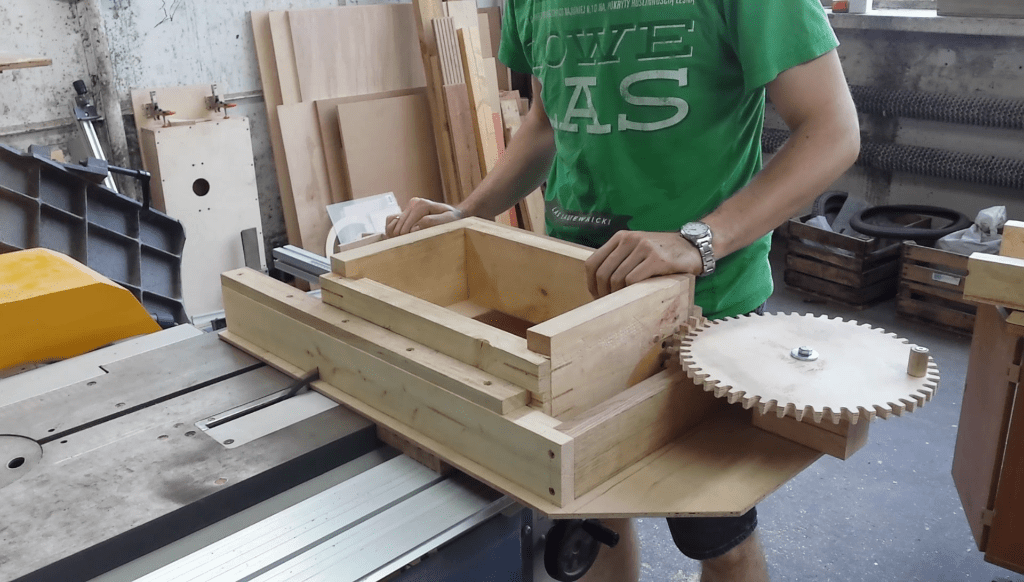

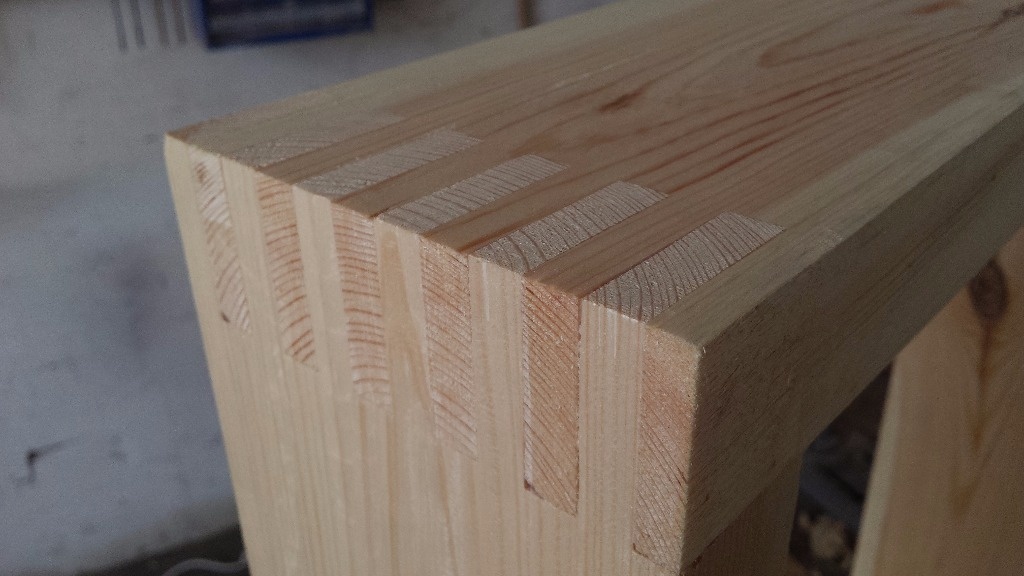

Un gabarit pour faire des queues droites a la scie circulaire, realise selon les plans de Matthias Wandel.

Il est facile a realiser meme si j'ai eu quelques petits problemes d'alignement entre le chariot et l'axe de guidage

Pour le bois, contreplaque, pin (bois de construction) et chutes de parquet en chene pour faire les pieces ou il y a du frottement.

Un peu de quicaillerie : roulement a bille, tige filetee M10, ecrou a frapper ... mais rien de bien difficile a trouver

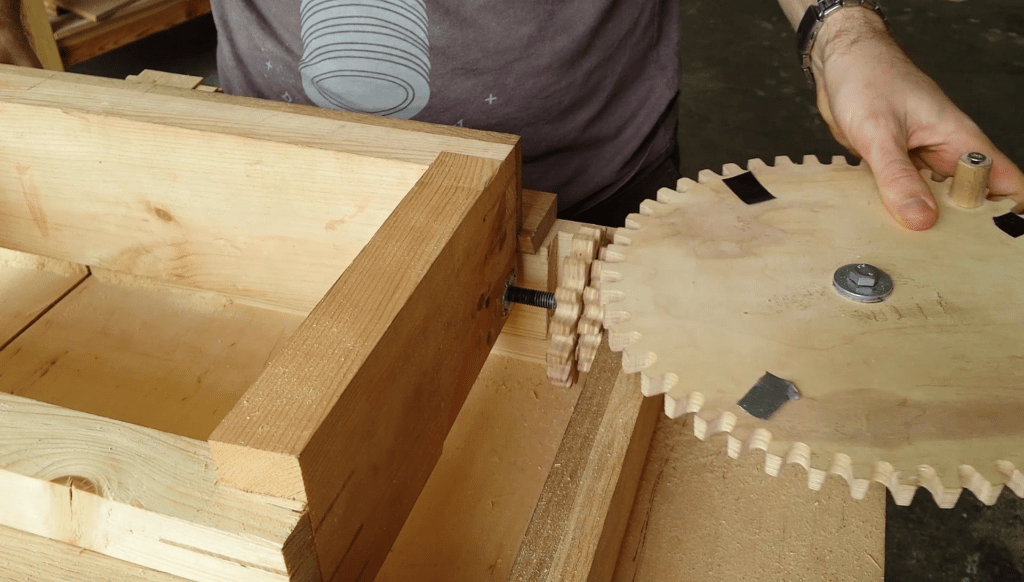

Niveau outil : rabo/degau, scie criculaire sous table, perceuse a colonne, scie a ruban (pour decouper les roues dentees), perceusse/visseuse

Je vous invite a regarder la video ci-dessous ou la construction est expliquee en detail.


Discussions

François Chalopin  a publié la création "Gabarit a queues droites".
il y a 7 ans
ecto1

super job, pas aussi simple qu'il n'y parait.
Bravo.

Boris Beaulant

Utilises-tu une lame particulière sur ta scie pour avoir un fond de queue plat ?

François Chalopin
( Modifié )

Salut,

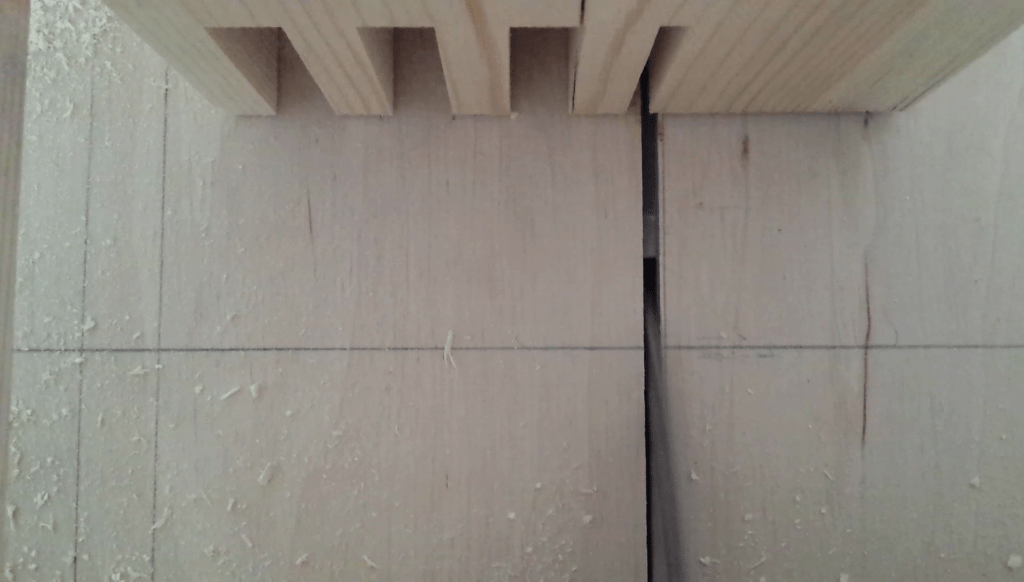

Dans ce cas la non, c'est une lame classique a biseaux alternes mais le biseau de ma lame a 30 dents est assez peu marque et au final ca ne se voit pas (dans du bois dur, ca serait peut etre different)

J'ai aussi une lame a rainurer qui a des dents "plates" mais elle doit faire 15 cm de diametre et elle est trop petite pour faire des queues aussi profondes, surtout qu'il faut encore rajouter l'epaisseur du fond du gabarit (youtu.be/5MoMjmC-0sA?t=125)

J'ai le meme soucis pour faire des encoches pour les cles dans les assemblages a cles.

D'ailleurs, si quelque sait ou trouver des grandes lames (ca 20 cm de diaam.), je suis preneur :-) car je n'arrive pas a en trouver nulle-part

Boris Beaulant
( Modifié )

D'ailleurs, si quelque sait ou trouver des grandes lames (ca 20 cm de diaam.)

Après, il faut peut-être passer au porte outils à rainer un peu comme celui de Felder, non ?

JeffBurlu

Merciiiii !
Dans ma collection "à faire plus tard" Je n'ai jamais fait de queues, ni droites ni d'aronde.
Mais je vais creuser pour commencer à maitrisouiller (Néologisme perso qui veut dire que je ne maitriserai évidemment pas vraiment, pas tout de suite 🙃)
