Bonjour tout le monde,
J'ai tenté un prototype pour une petite étagère murale décorative. Elle fait 9cm de profondeur.
Le but c'était de partir d'une planche, de couper un bout et de le "replier" en dessous comme support, là où le plateau en triangle est le plus large.
Avec une planche rectangulaire on devrait même pouvoir en faire deux.
J'essaye de privilégier la facilité de fabrication, en gardant le look en tête.

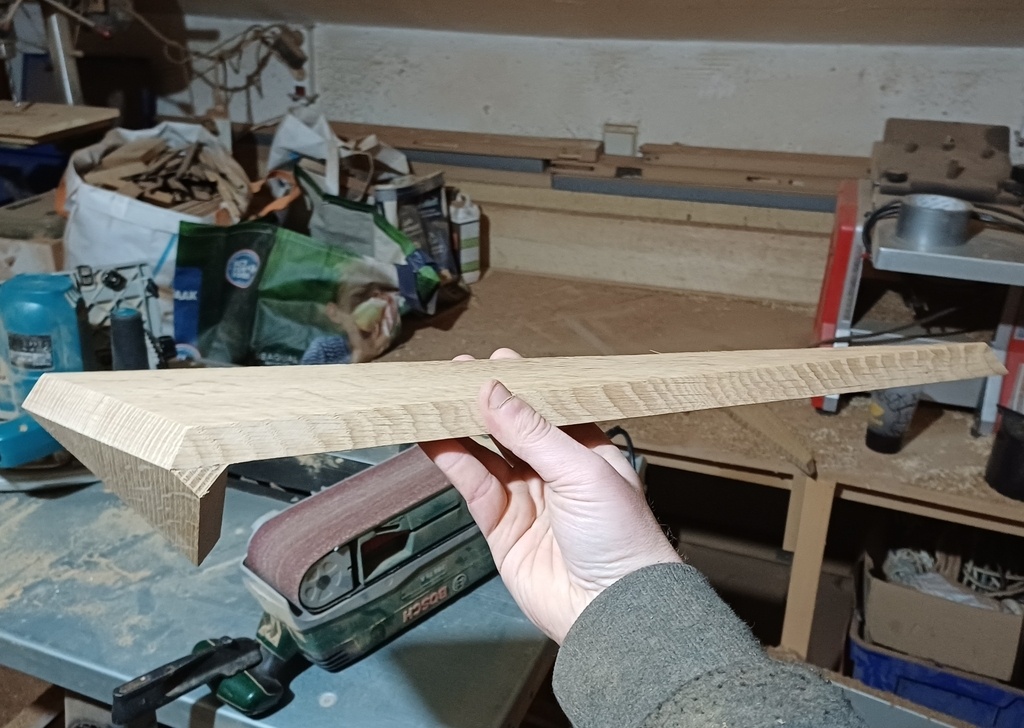

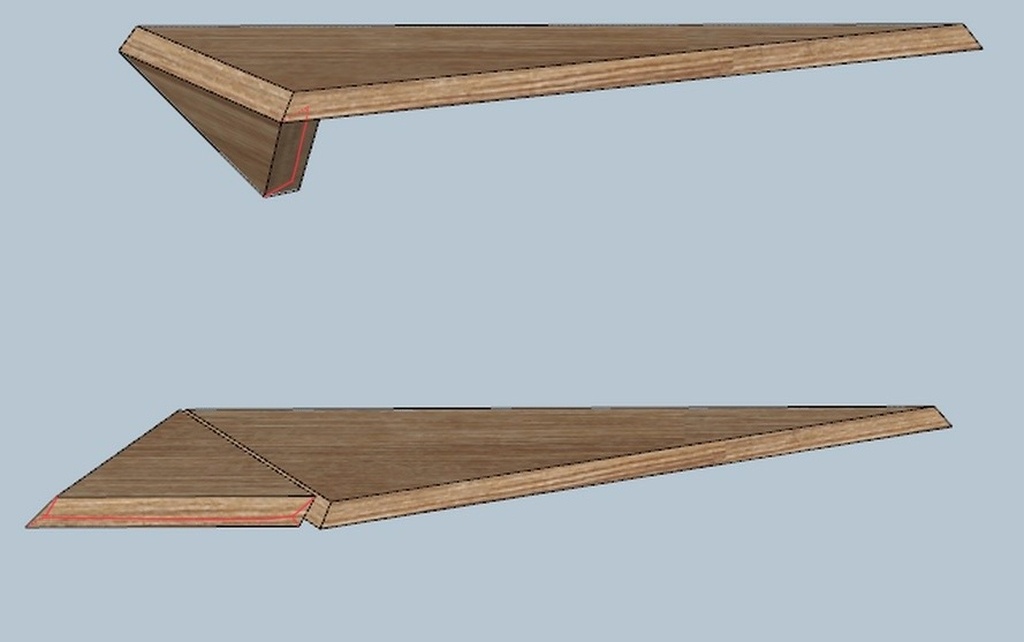

Au début j'avais ceci, avec un petit losange mignon en façade :
Mais je me suis gouré dans ma coupe alors j'ai fait un modèle à plat, j'aime bien aussi.

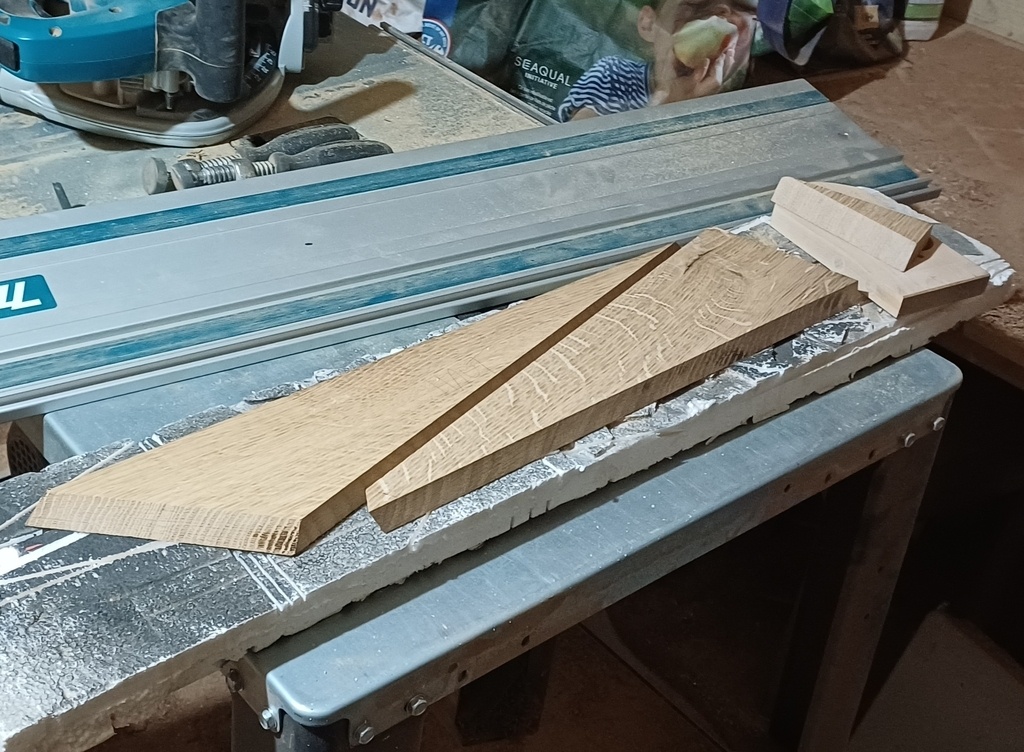

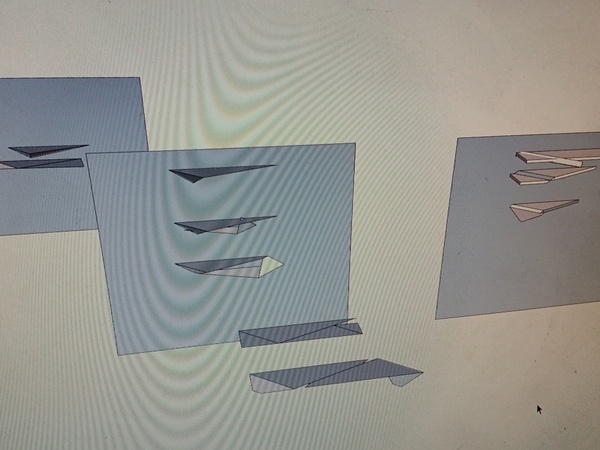

Voici la mise à plat des deux pièces ci-dessus (désolé pour le moiré). C'est un beau challenge d'optimisation, c'est pour ça que ceci n'est qu'un prototype.
Idéalement voilà ce que j'aimerais atteindre :
- le moins de coupes possible
- le même design
- des réglages machine identiques
- peu de perte de matière
- en faire deux dans une planche
- changer l'orientation du fil du bois pour le petit bout pour qu'il colle long grain contre long grain
C'est pas trop compliqué à optimiser en 2D mais dès qu'on rajoute l'épaisseur ça se complique.
On peut jouer avec l'angle à plat lors de la coupe du petit bout, ainsi que l'angle de la lame. Mais en 3D ça devient vite casse-tête.
Faudrait que j'apprenne un logiciel paramétrique.

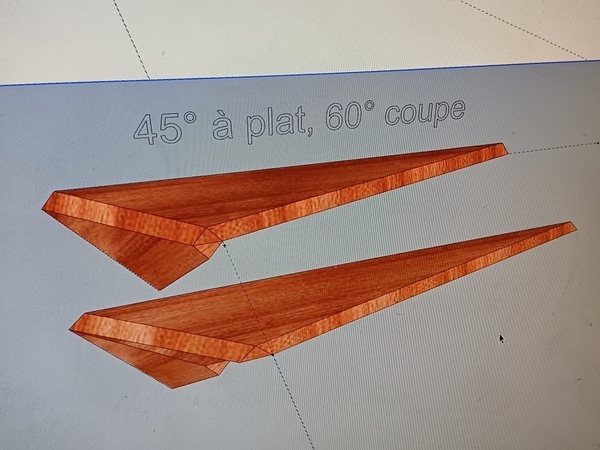

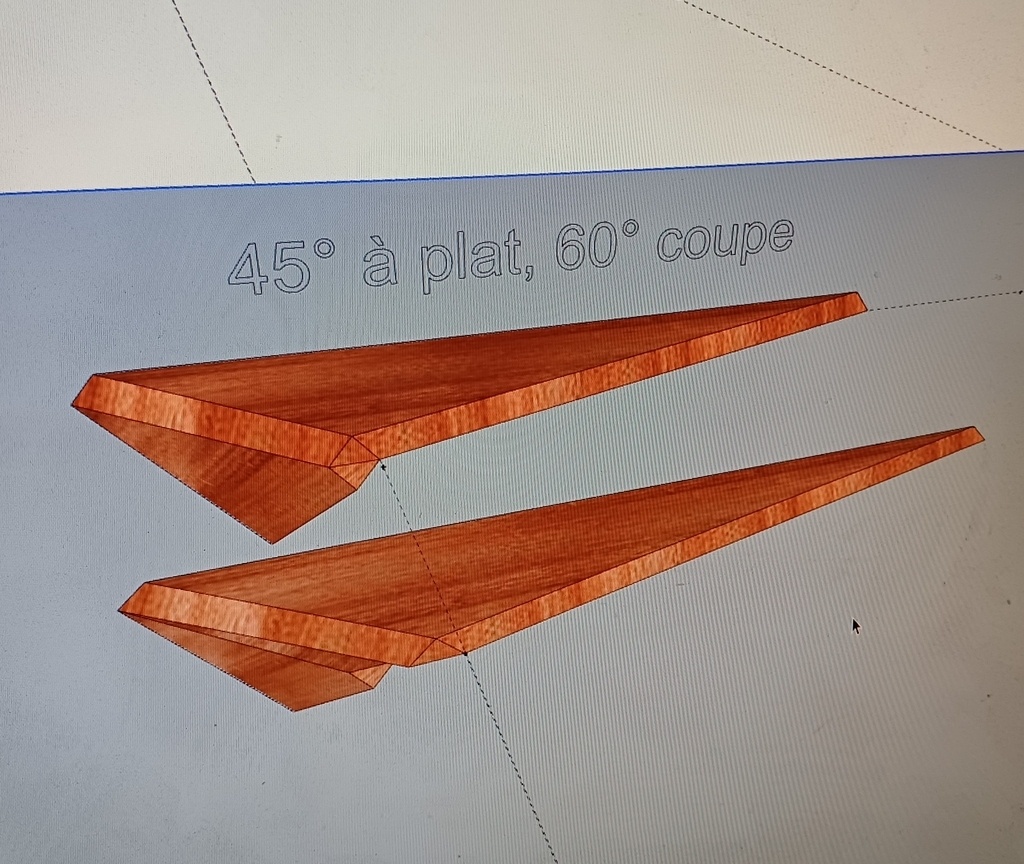

Voici différents tests. J'avais aussi pensé en retourner une contre une autre pour renforcer l'ensemble mais c'est pas très joli. Et au final tant que l'étagère est étroite c'est étonnement solide.

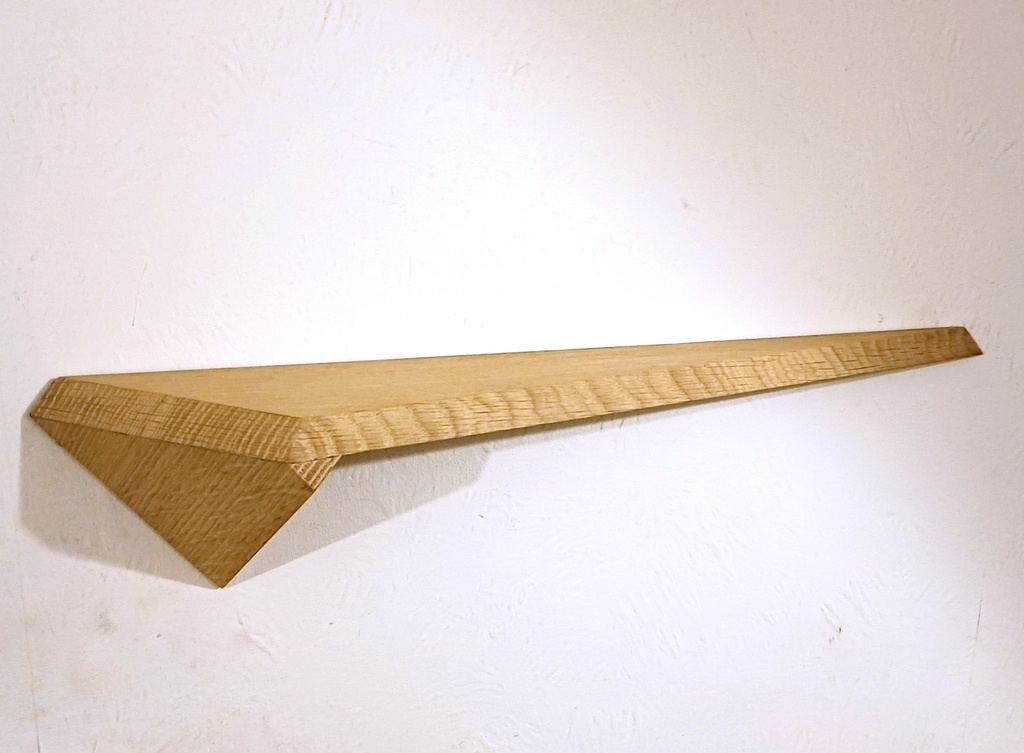

J'ai collé le résultat au mur de ma cage d'escalier (d'où la photo moche), c'était l'occasion idéale d'essayer ce scotch double face qui n'abîme pas le mur :

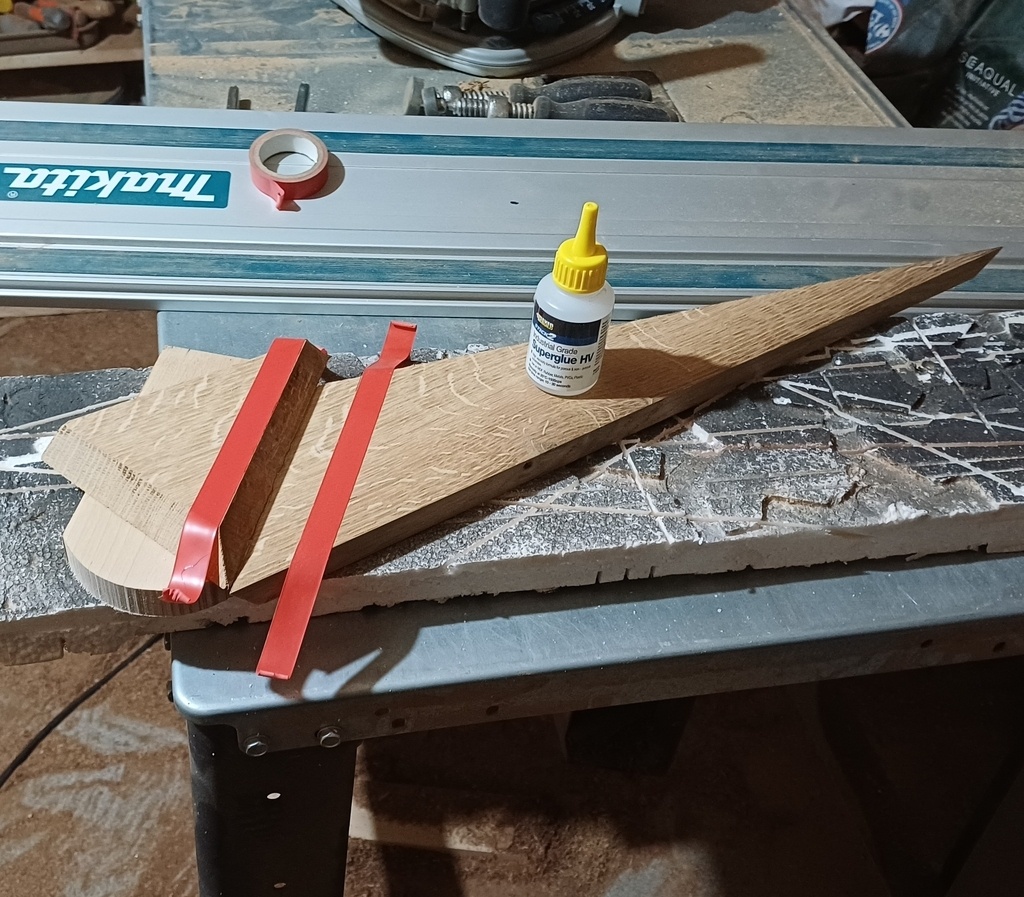

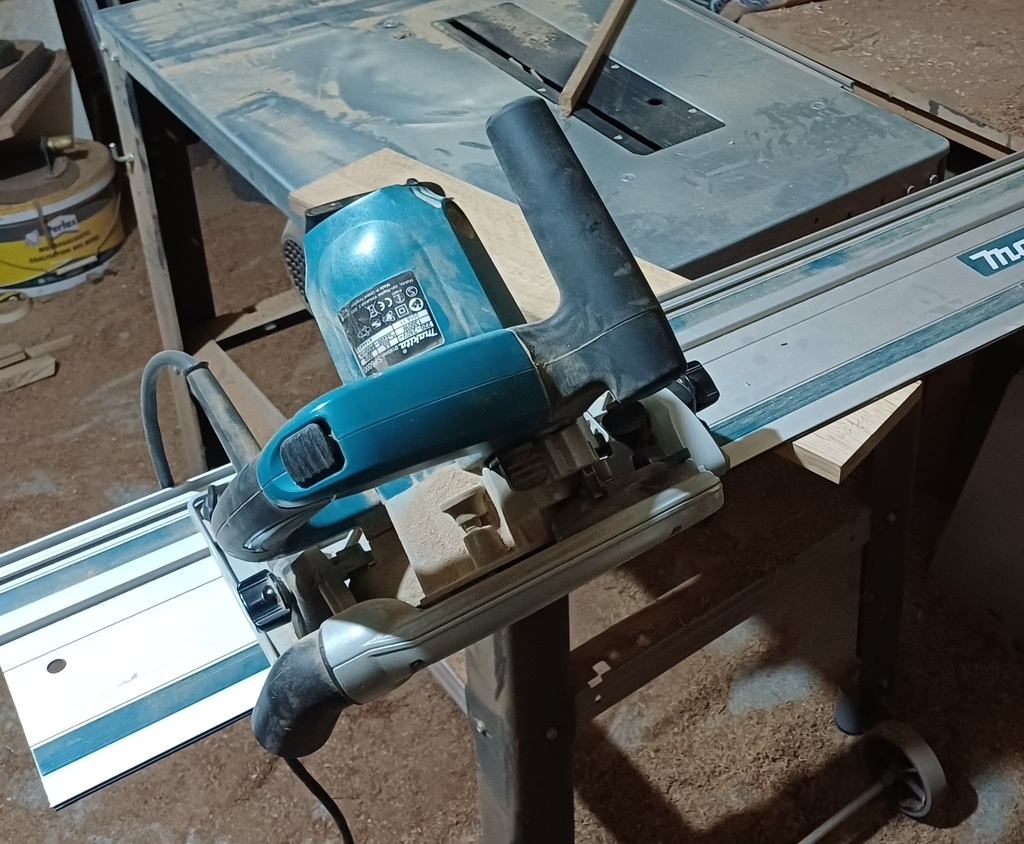

Voici quelques autres photos de fabrication :
Voilà, à bientôt pour j'espère une version optimisée si j'en ai le courage.
Bons copeaux,
Nairod
Publications associées
1 retour d'expérience
Punaise les gars j'y suis arrivé : j'ai trouvé une forme qui a toutes ses arêtes jointives, même en facade, et dont toutes les coupes sont à la même valeur d'angle. Un seul réglage machine à faire !

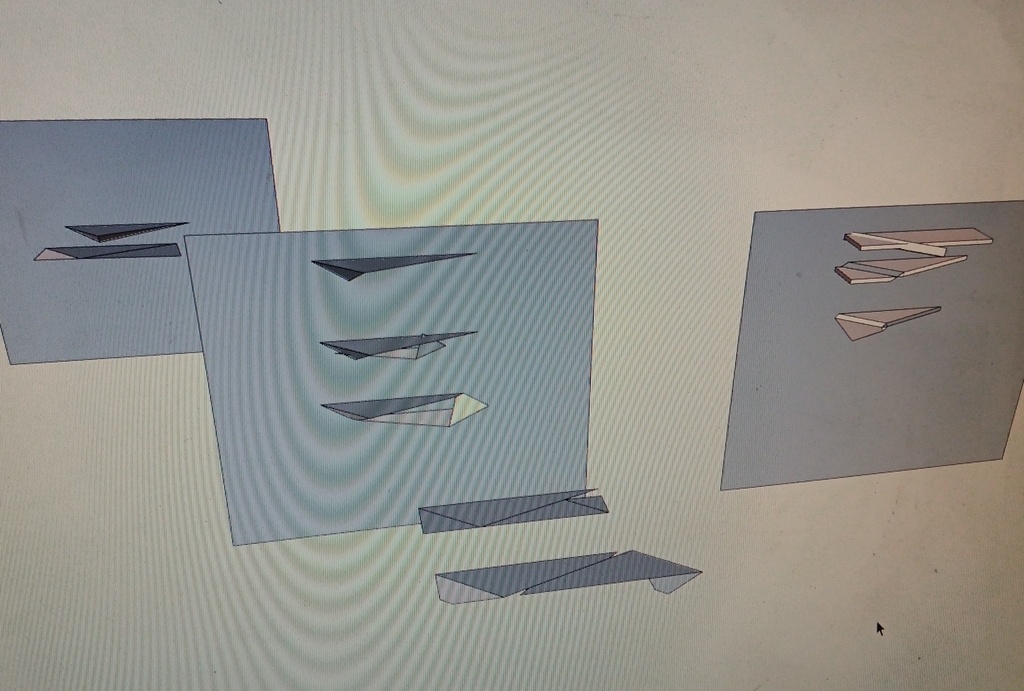

Des heures et des heures sous SketchUp... Surtout pour les agencer sur une planche. Voici le bordel que ça donne :
J'ai optimisé les découpes, y a 7 coupes pour obtenir deux étagères, un record !
C'est un peu perturbant de s'y retrouver au début mais dès qu'on a une première pièce elle peut servir de gabarit pour sa sœur en miroir.
Avec deux gabarits en carton pour éviter de tracer et une longue planche équarrie y a moyen d'aller vite !
Bon après pour chaque étagères faut protéger de la colle, scotcher, coller, attendre, poncer pour araser et nettoyer, casser les arêtes, mettre une finition et placer le système d'accroche, donc c'est pas miracle non plus.
Pour le système d'attache, le scotch épais double face est très costaud mais abîme le mur si on le retire.
Je réfléchis à du velcro mural ou peut-être des petites équerres pour les modèles plus grands. Si vous avez d'autres idées ?
J'en ai fait quelques-unes en test, je vous les posterai dès que j'aurai trouvé comment les attacher temporairement à un mur pour faire une photo
Peut-être les poser au sol et pivoter la photo...
Licence
Discussions
C'est joli, on reconnait bien ton style!
)...
Je pense qu'avoir les deux chants avants dans le même plan renforcerai le design de l'ensemble (mais ok, ça va à l'encontre de faire le moins de coupes possible
En tout cas j'aime bien, bravo!
Effectivement c'est pas mal et ça aidera peut-être l'optimisation ! A voir
Ca fait une coupe de plus mais en chipotant rapidement ça me semble avoir le potentiel de régler deux problèmes d'un coup : le sens du fil et l'utilisation de toute la largeur de la planche. Merci !
J'aime beaucoup le design global;
Par contre le bois de bout m'interpelle. Ça ne serait pas plus simple d'avoir qq coupes de plus et un peu de perte de matière ?
Merci !
Je ne comprends pas le "interpelle" : le fait que le bois de bout est visible ou l'aspect solidité vu le collage en bois de bout ?
Si c'est le deuxième point, c'est effectivement un problème que j'aimerais adresser.
Je reconnais que mon message n'est pas clair ... c'est la visibilité.
Sinon pour le collage 1 lamello
Ok, merci pour la précision ! Alors le bois de bout visible c'est pour une simple raison : j'ai difficile de couper la matière en dessous de 45°.
L'angle total est inférieur à 90°, donc il faut créer des pointes plus fines que 45° dans les deux pièces pour cacher le bois de bout et c'est toujours beaucoup de chipotes. Ici j'essayais de faire un truc facile à fabriquer.
J'ai pas de lamelleuse pour l'assemblage. C'est pour ça que j'aimerais avoir long fil contre long fil pour plus de solidité avec la colle.
Joli projet, j’apprécie autant le rendu visuel que la recherche d’économie. Une vrai démarche de design quoi !
J’aime vraiment bien tel quel.
Concernant l’orientation de la pièce du bas je trouve ça chouette comme ça : il y a le suivi de fil, ça fait un effet pliage intéressant je trouve.
Une variation que je serai curieux de voir serait avec la pièce horizontale inchangée, et « l'équerre » du dessous coupé plus courte, sans le petit triangle en bois de bout : l’arête inférieure viendrait rencontrer l’angle saillante de la tablette. Le chant inférieur de « l’équerre » arriverait sous la tablette, ça renforcerai l’aspect pli.
À voir …
Merci ! Oui c'est ce que proposais également charpentejess et je pense que c'est une assez bonne idée. Je vais m'y atteler si j'ai le courage (j'ai pas facile en ce moment).
Sinon c'est vrai que le suivi du fil est pas mal, mais c'est moins solide.
Ah oui Nairod ça va dans le sens de ce que je visualise, mais je rajouterais une coupe sur la petite pièce pour que le chant visible soit en biais et qu’il aille se cacher sous la tablette.
Corentintin Ah ben du coup ça fait une coupe de moins car le bord de la planche à 90° fait cet effet-là. Mes premiers plans étaient comme ça. Ça peut être pas mal et ça facilite grandement ma prise de tête actuelle, je vais y réfléchir.
Haha ouais il y a de quoi se faire chauffer un peu la cervelle entre toutes les possibilités , j’adore!
J'adore cette étude ! Candidat au prix du design 2026
Ah ben l'étude est en cours et j'en bave ! Horrible d'essayer de trouver une valeur commune à 4 angles qui n'ont rien à voir !
Génial bien joué!
Chouette! J'ai hâte de voir le résultat et de te piquer l'idée!
Le proto plaît déjà à ma femme, c'est dire...
