Workstation Shaper Origin - ascenseur -

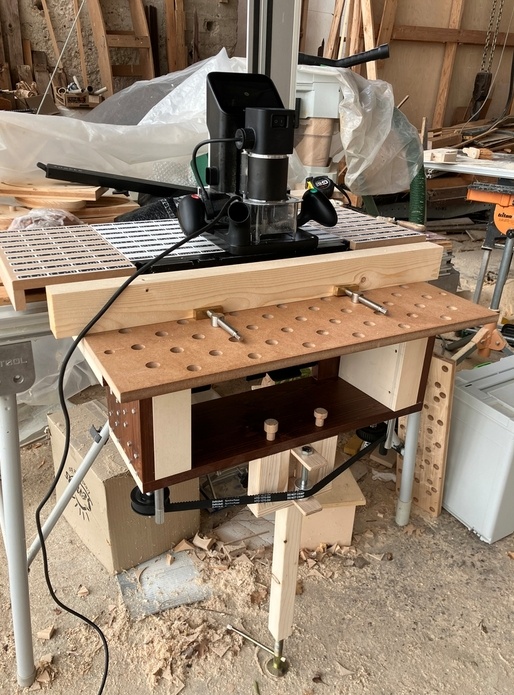

J’ai utilisé cette période de fin d’année pour étudier et réaliser un prototype pour améliorer et faciliter l’usage de la Workstation de Shaper.
En effet, je pestais chaque fois pour régler la tablette mobile de la Workstation et je me suis dit qu’il fallait inventer quelque chose car ça me faciliterait beaucoup l’usage de l’Origin.

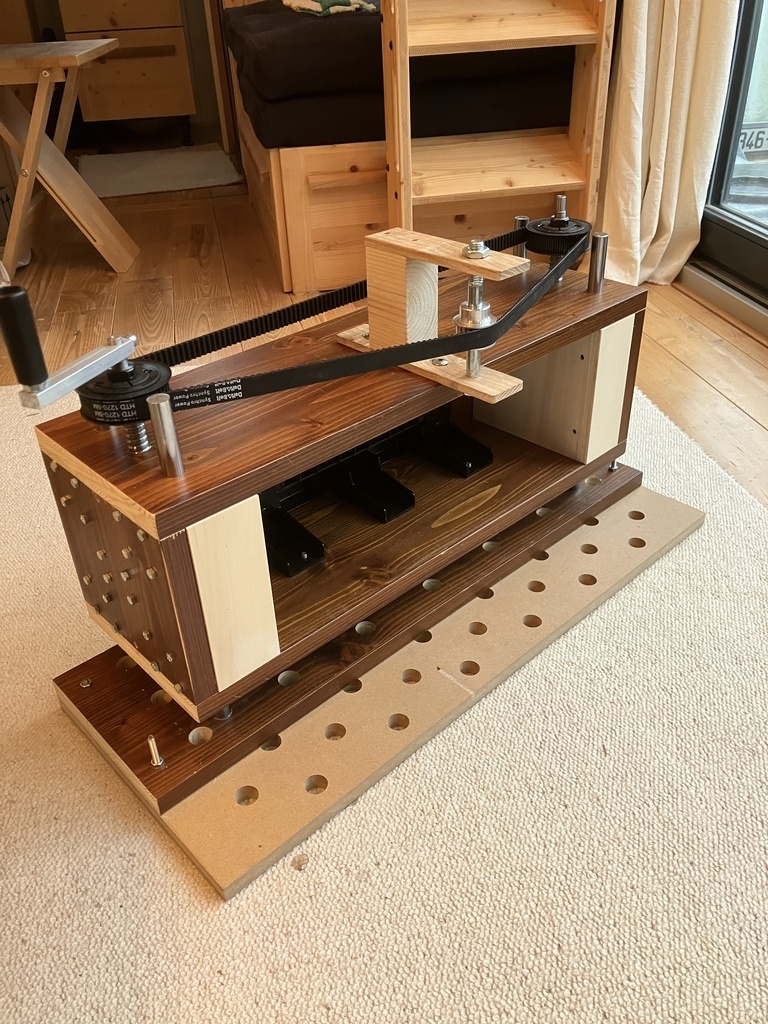

La montée et la descente de la tablette sont assurées par des équipements de cnc, produits en série et prêts à être utilisés, la longueur de la tige filetée est pile poil d'origine. Sur la photo on ne les voit pas car ils sont derrière les petites cloisons amovibles blanches qui servent à les préserver de la poussière.

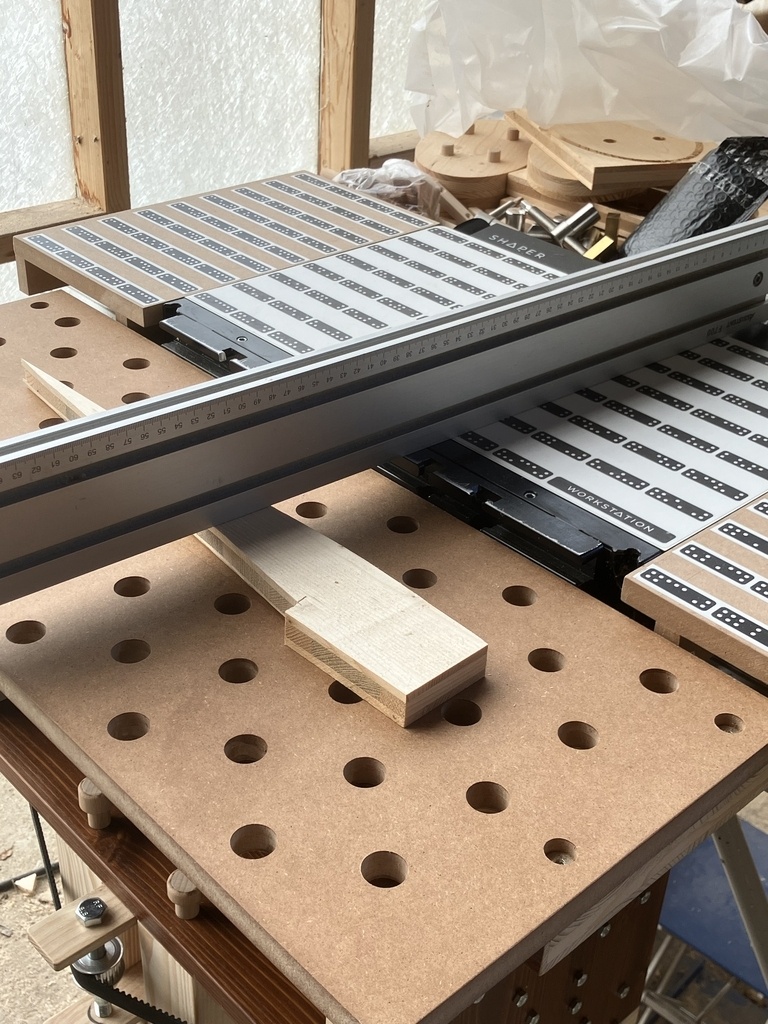

« L’ascenseur" se fixe sur les quatre points de vissage de l'ancienne tablette, et rien d’autre à faire. Le support de la tablette est déposé, en bas, en fond de rainures qui servaient à régler en hauteur la tablette sur la Workstation, ce qui fait qu’on a un parallélisme parfait par rapport à la surface de travail doté des dominos de repérage. On conserve les trois hauteurs possibles en déplaçant la plaque verticale de la Workstation. A l'avant, un pied qu'on ne règle qu'une seule fois, assure un parfait parallélisme avec le plan de travail de la Worstation.
Le but est de pouvoir l’utiliser aussi avec cette merveille de BenchPilot, très facilement.
