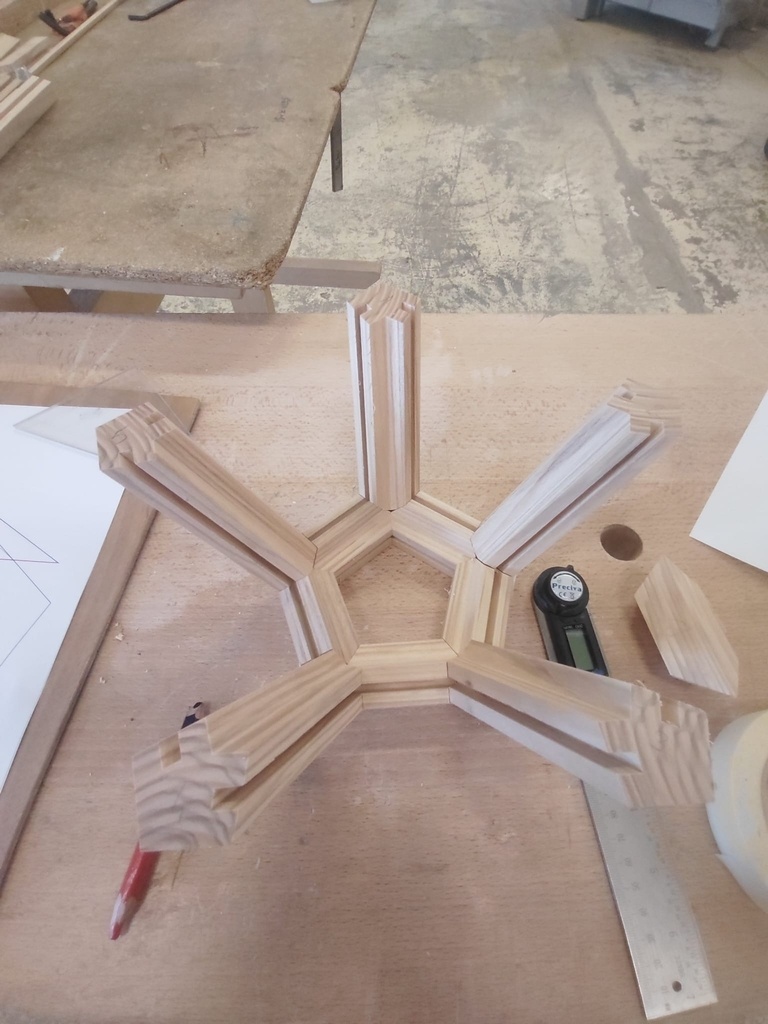

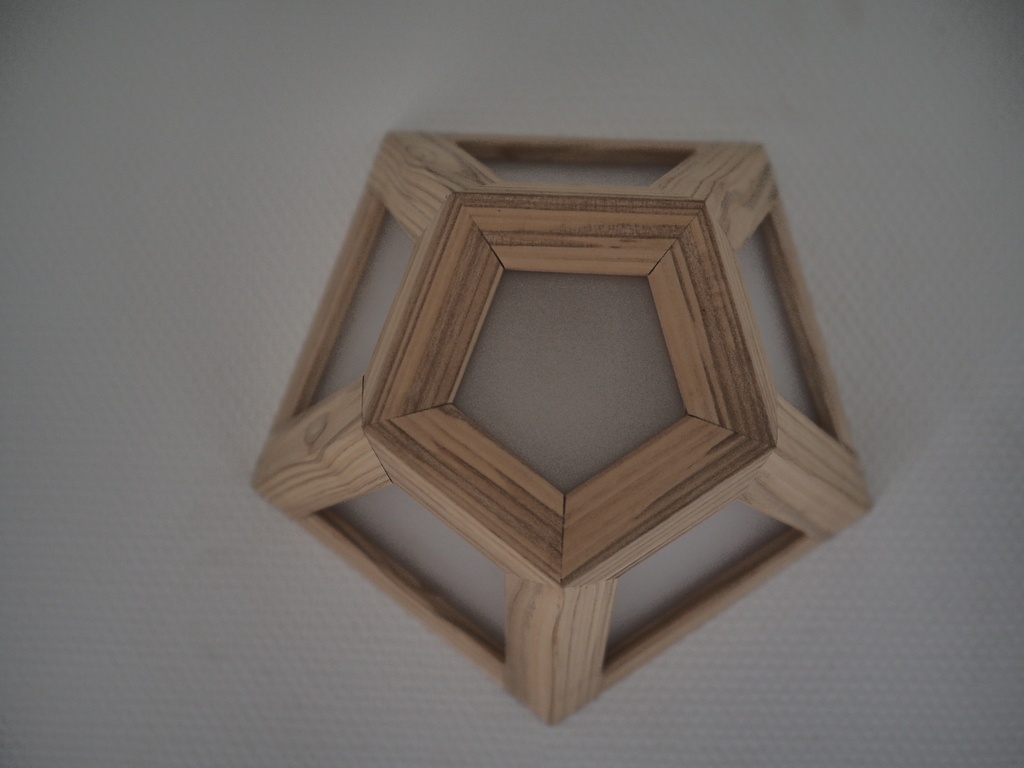

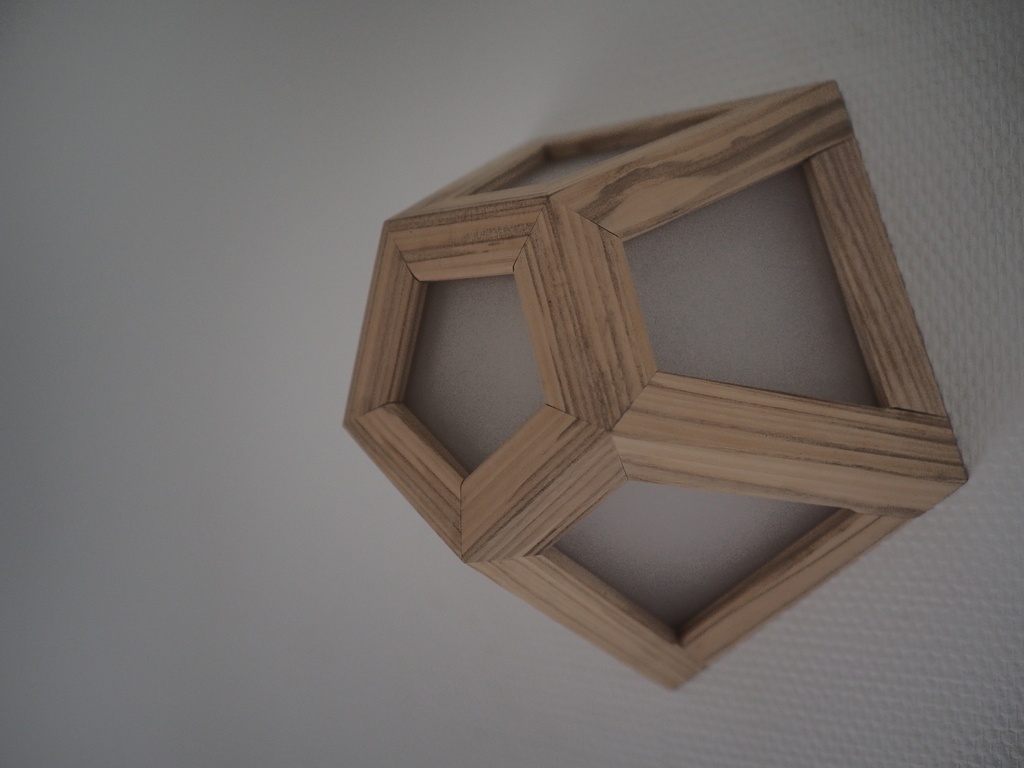

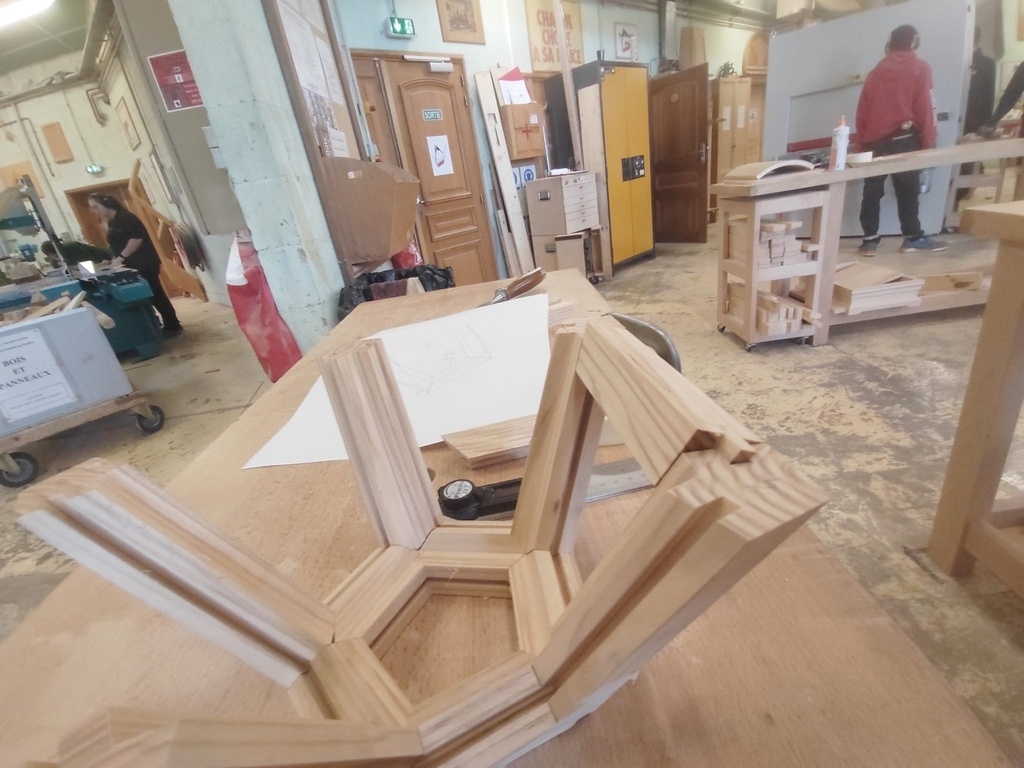

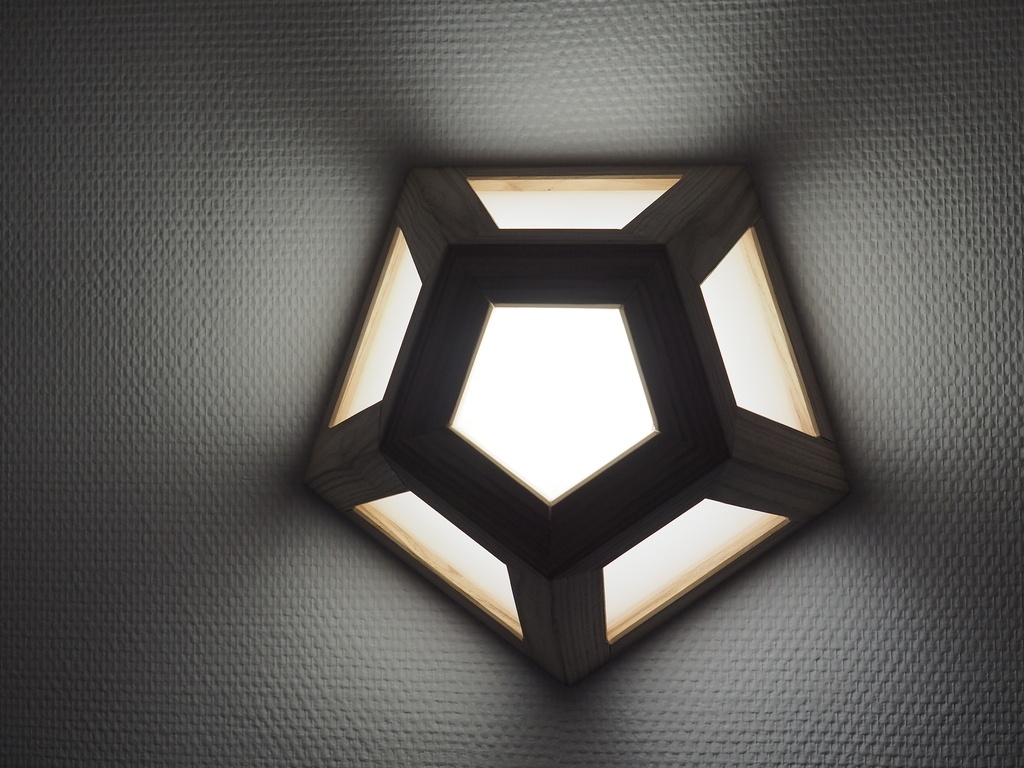

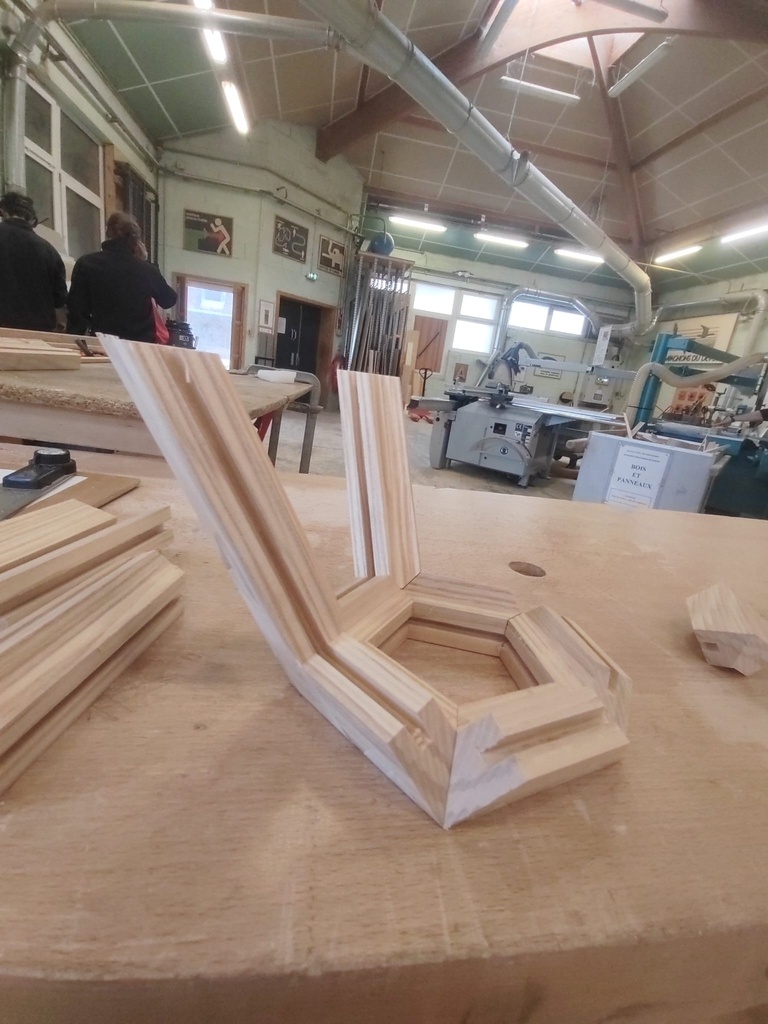

Une lampe en pyramide pentagonale tronquée. J'avais envie de m'exercer à l'arêtier pour ne pas perdre la main. C'est un arêtier évidé à chants d'équerre.

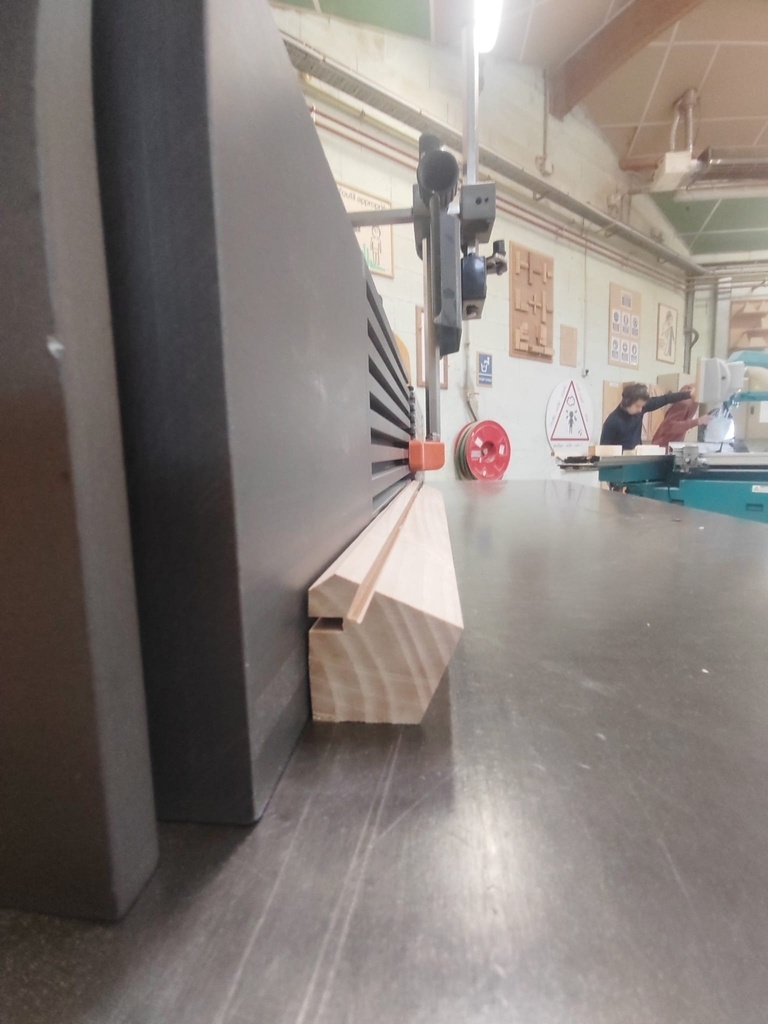

J'ai fait les angles au multipentes à la toupie, puis ai évidé avec une lame de scie. J'ai ensuite passé les rainures.
Les coupes d'onglet sont faites au Duplex (guide d'angle) sur la scie à format, les coupes sont d'aplomb par rapport à chaque face.
Pour l'épure, afin de me simplifier la vie tout en gardant le sujet intéressant, j'ai imprimé le développé d'une face, ainsi que la vue en plan avec les pentagones des deux bases.
J'ai ensuite tracé les angles de corroyage, de pied et les coupes d'onglet.

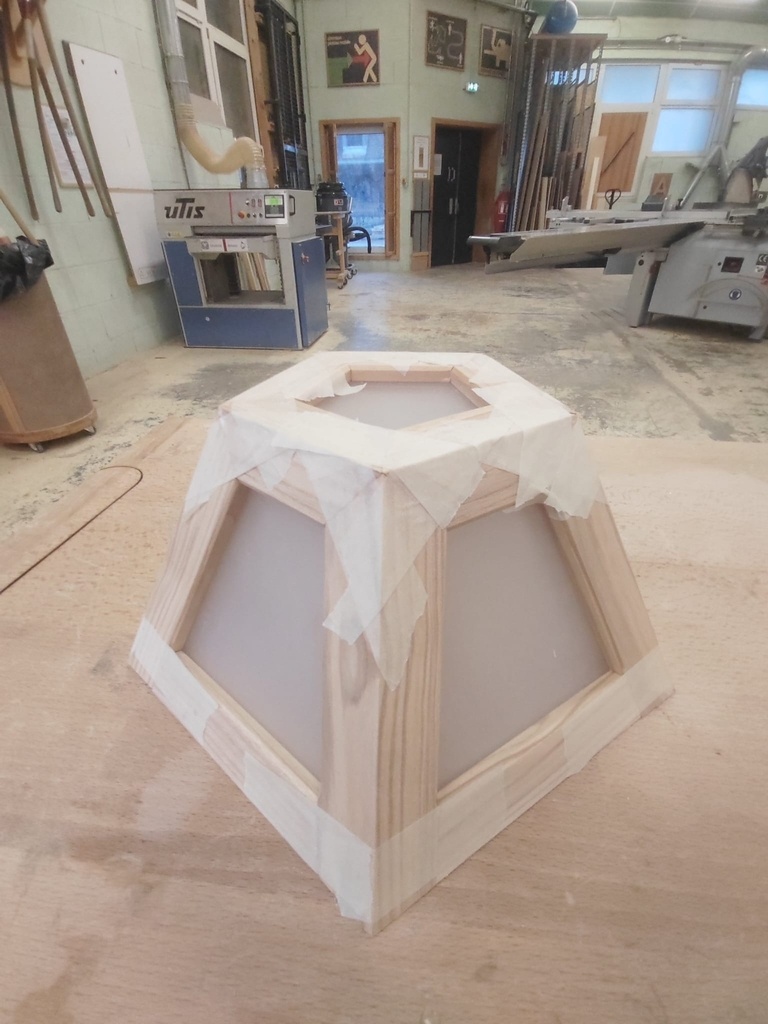

Les panneaux sont en plexiglas poncé de 6mm.
Publications associées
Licence
Autres créations de
RemiBois
Voir aussi
Discussions
C'est totalement hypnotique tous ces angles, arêtes...une chance de pouvoir un coup d’œil sur le plan ou l'épure pour essayer de comprendre le développement de la technique d'arêtier sur un pentagone...? Dans tous les cas,très beau !
Salut,
J'ai ajouté le plan, j'ai refait l'épure complète sur AutoCAD.
J'irai chercher l'épure papier à l'atelier quand je pourrai.
Celle d'AutoCAD devrait être claire, n'hésite pas si tu as des questions.
