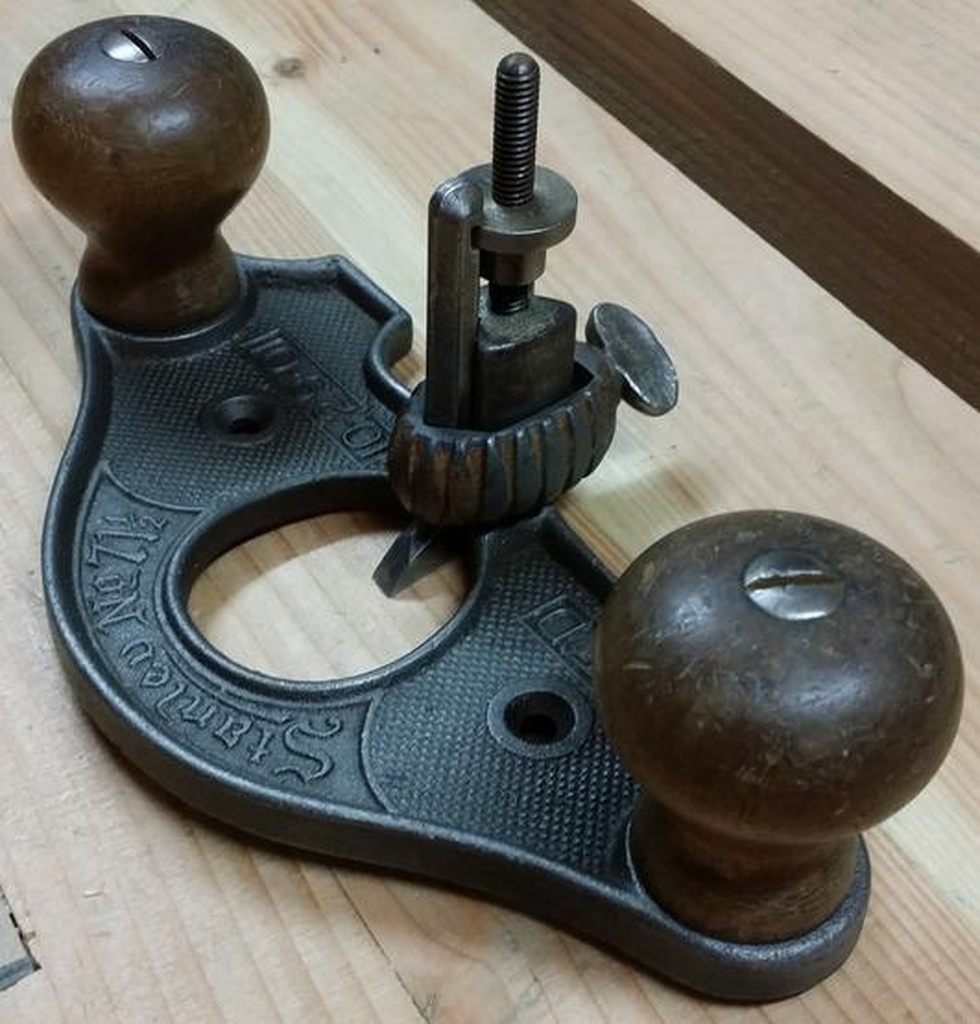

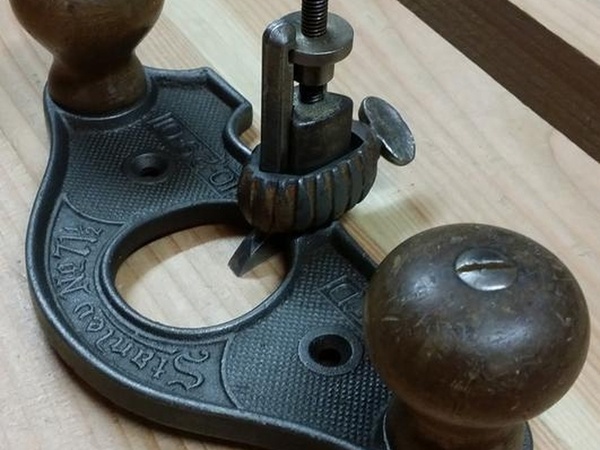

Cela fait quelques années maintenant que je suis l'heureux possesseur d'une guimbarde Stanley 71 1/2 plus que centenaire.
Souvent, je m'en sers d'abord comme trusquin pour marquer le fond des entailles que je vais réaliser avec.
Même si j'ôte le plus de bois possible au ciseau au ciseau, la guimbarde ne permet pas de passes importantes et je modifie son réglage au moins une fois avant d'arriver à la profondeur finale.
Une autre guimbarde me permettrait d'effectuer ces opérations intermédiaires, tout en gardant la première avec le réglage pour la passe finale. Mais cet outil est vraiment très rare...

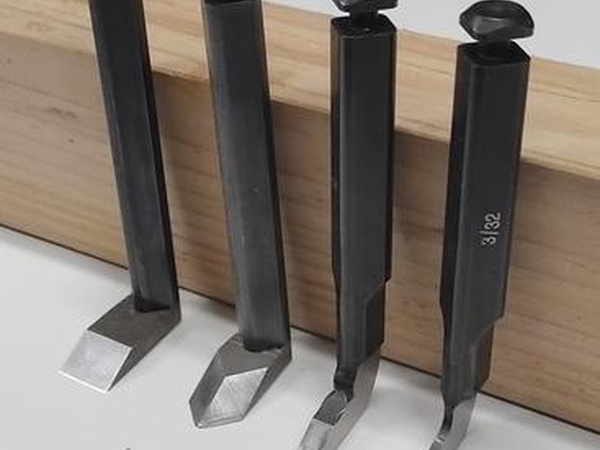

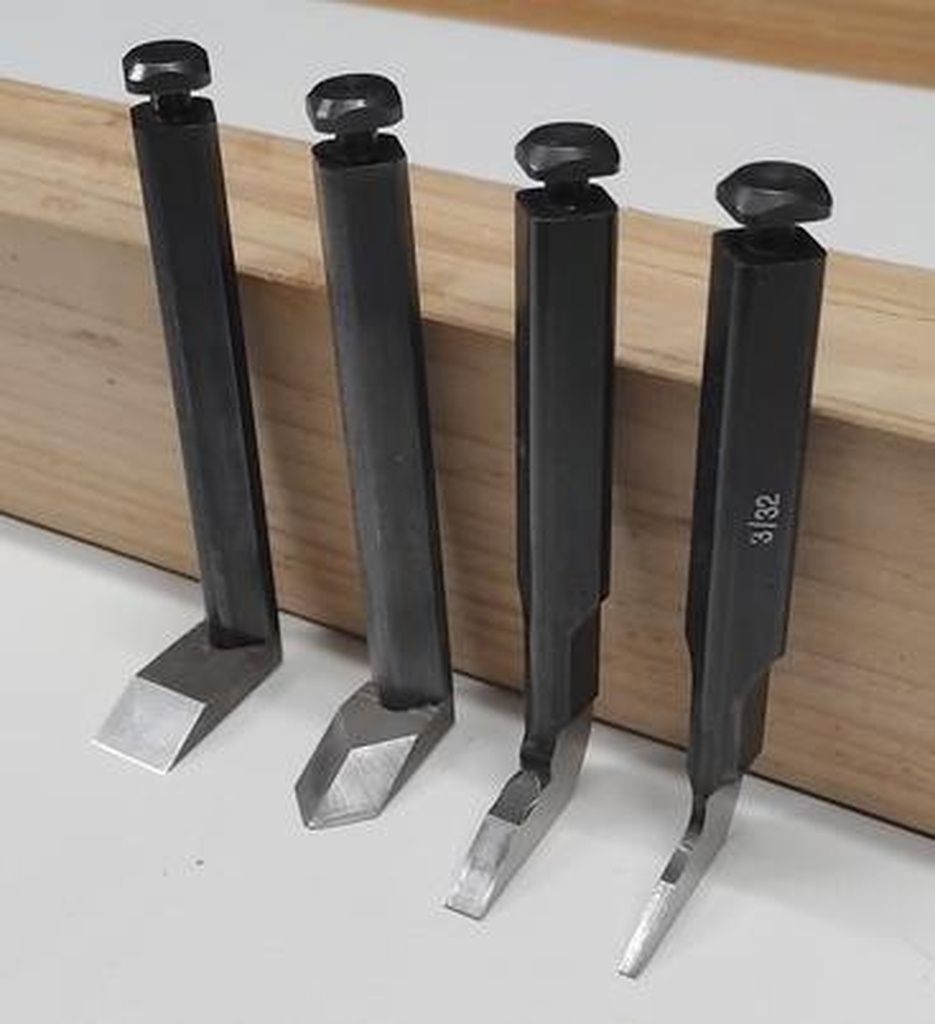

Or, le fer d'origine de ma Stanley étant bien usé, j'ai acheté une série de Veritas qui sont compatibles.
Il "suffit" de fabriquer la guimbarde qui va autour d'un de ces fers, pour en avoir une deuxième qui va me faciliter la vie !

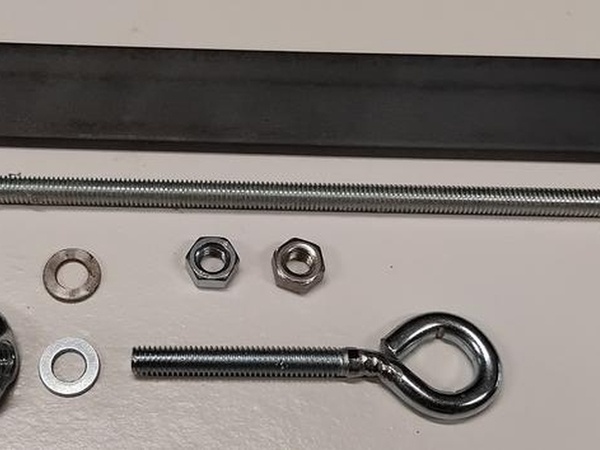

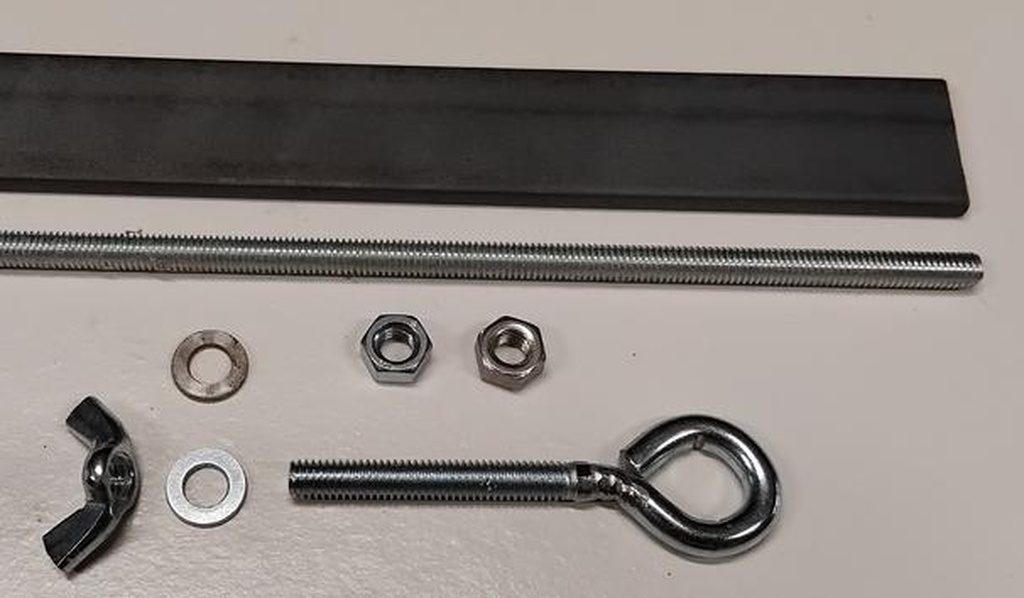

J'ai déjà dans l'atelier la plupart des éléments de quincaillerie nécessaires :
- acier plat de 25x4 mm, pour la molette.
- tige filetée de 6 mm.
- piton de 6 mm.
- écrous (dont un à papillon) et rondelles.
Ne trouvant pas aisément de molette adaptée pour le réglage de profondeur de la guimbarde, je commence par sa fabrication.

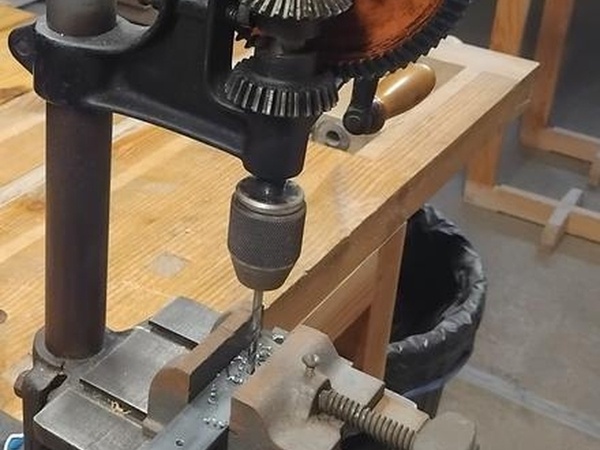

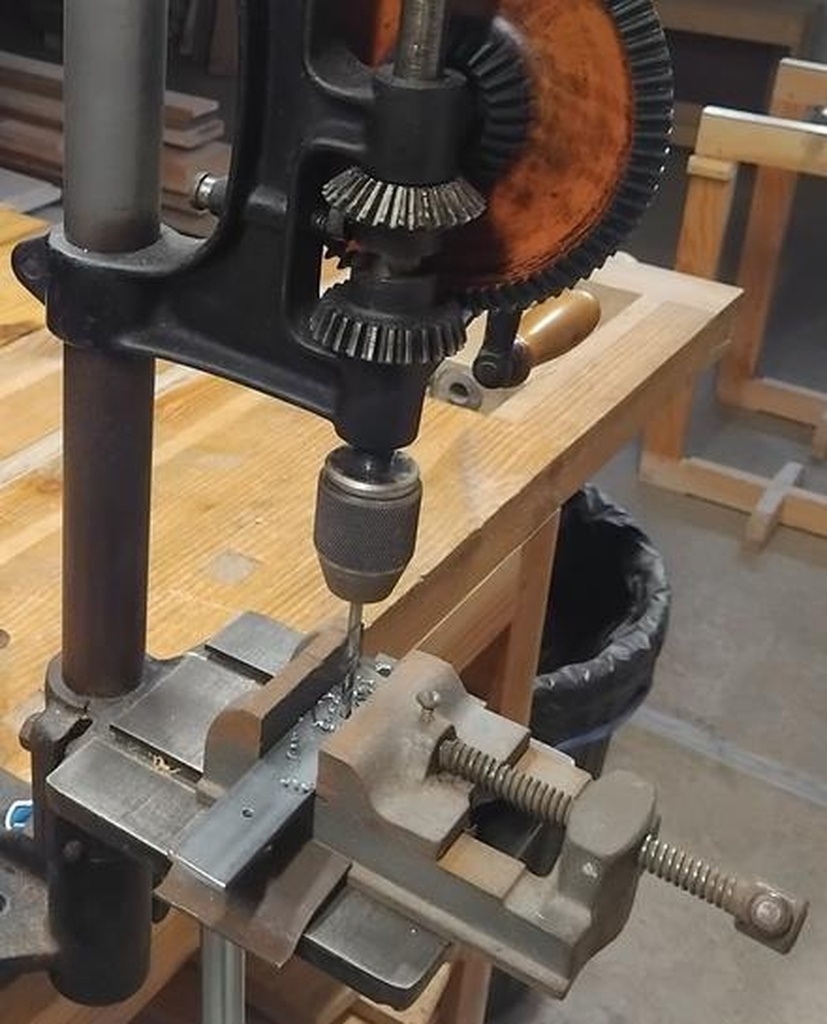

Je sors ma bonne vieille perceuse à colonne.

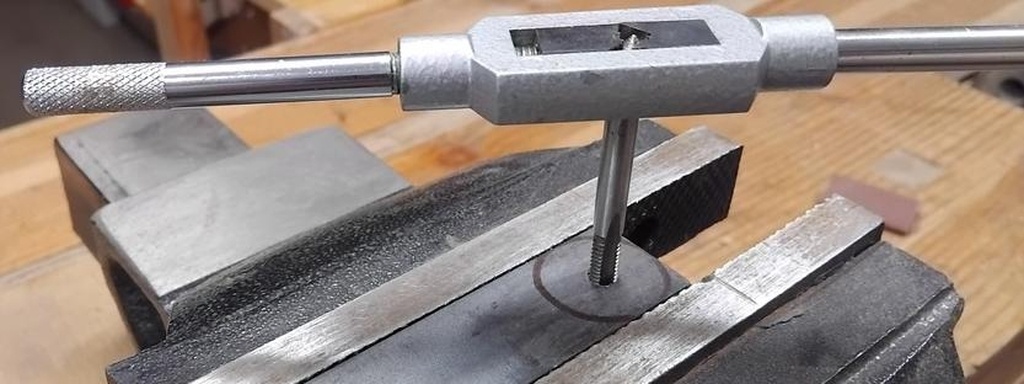

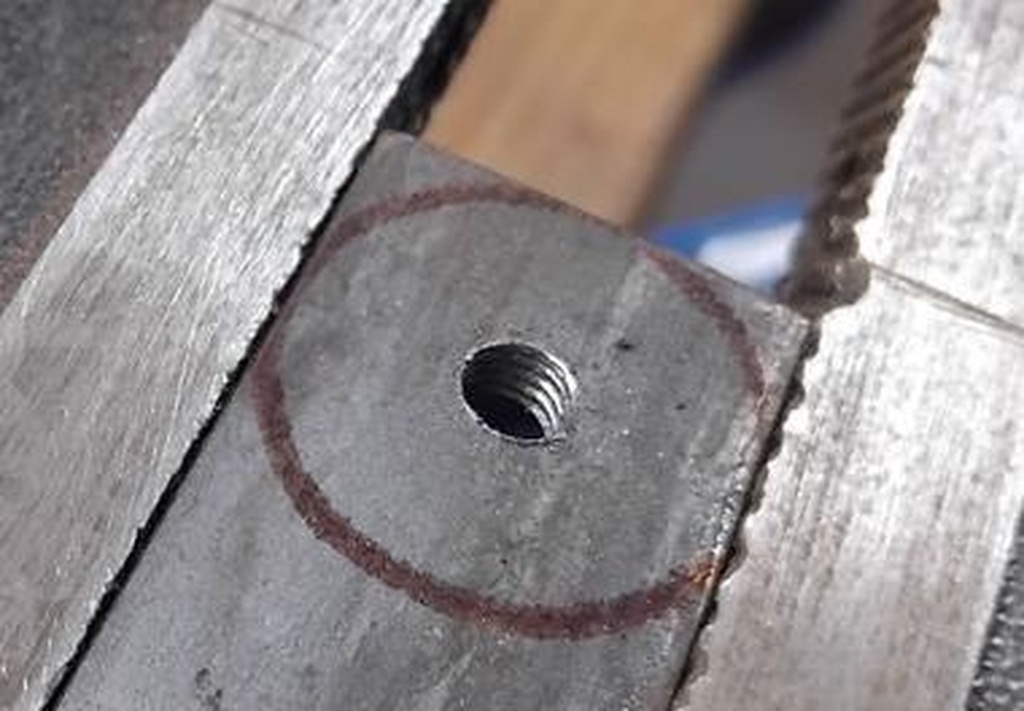

Puis je taraude à 6 mm.

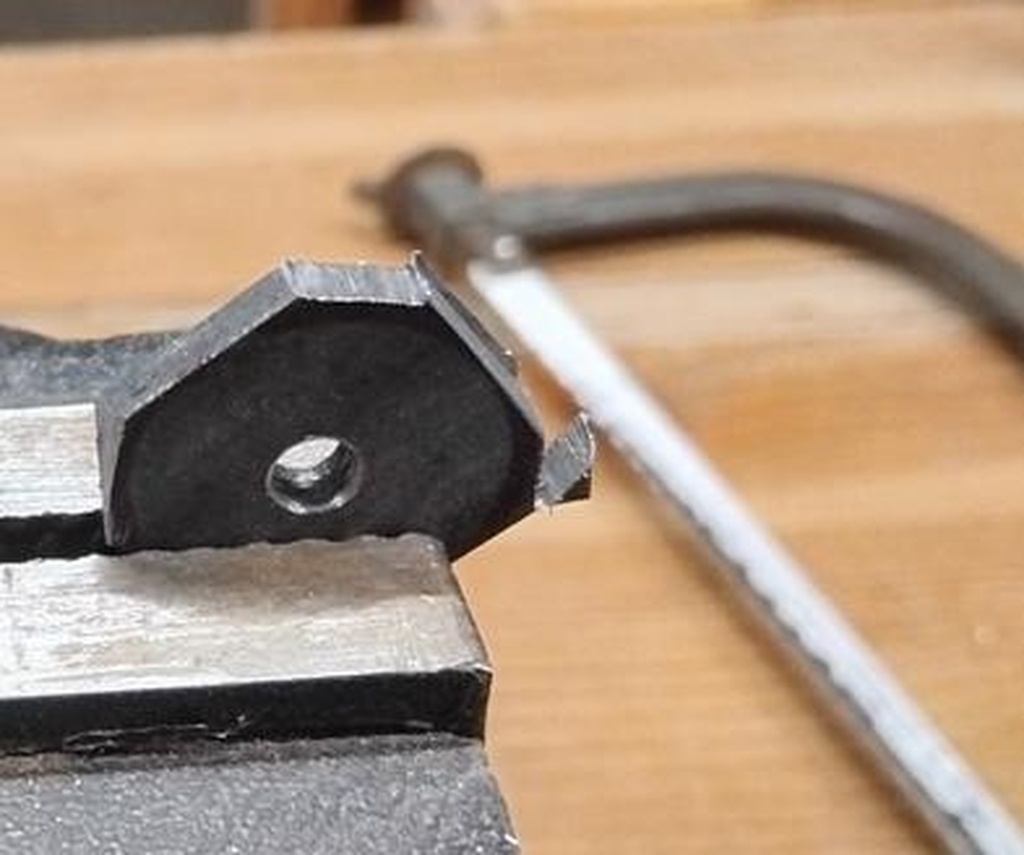

Découpe à la scie à métaux.
Puis finition à la lime pour obtenir un cercle.
Je dois limer également en épaisseur car l'encoche dans le fer Veritas fait légèrement moins que 4 mm.
Et enfin, des entailles à la scie pour obtenir le crantage de la molette.

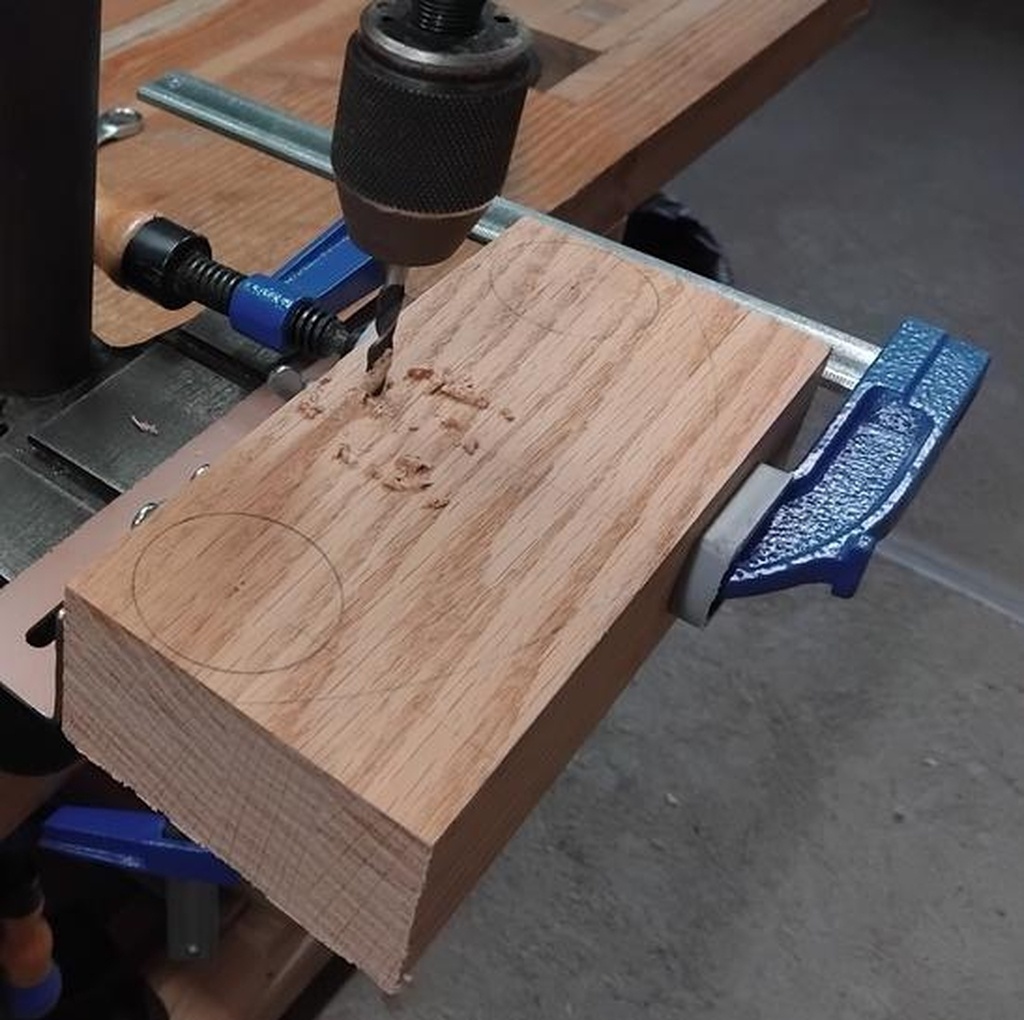

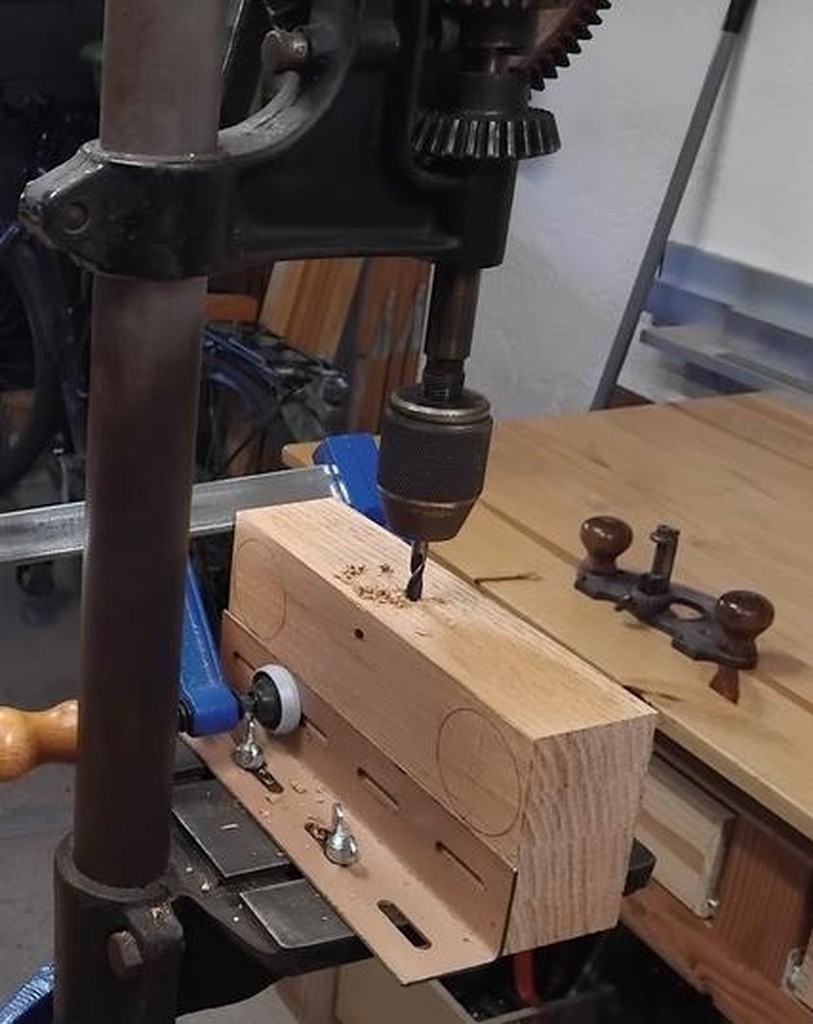

Je reviens à la perceuse à colonne pour percer deux axes de 6 mm, dans un bloc de chêne de 200x95x50 mm.

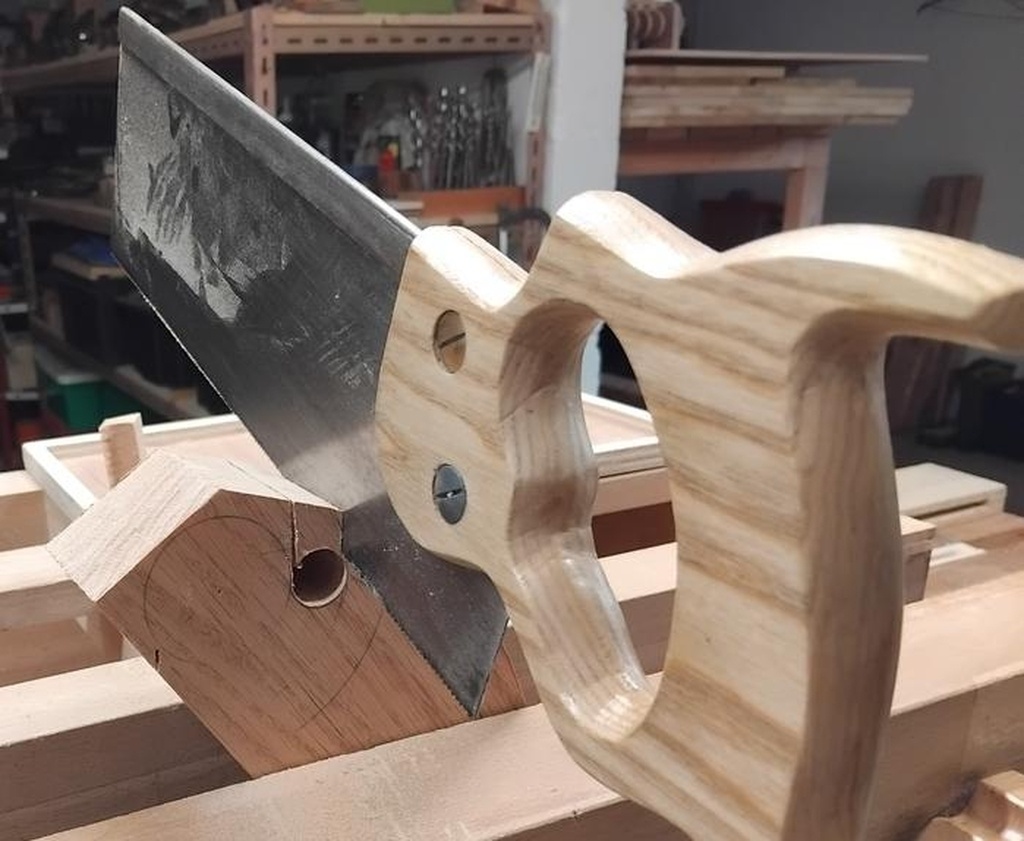

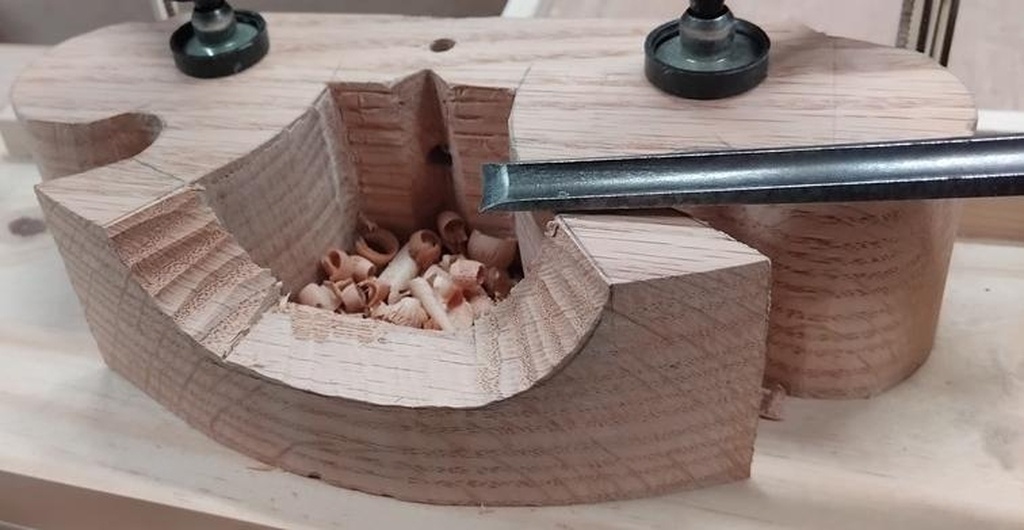

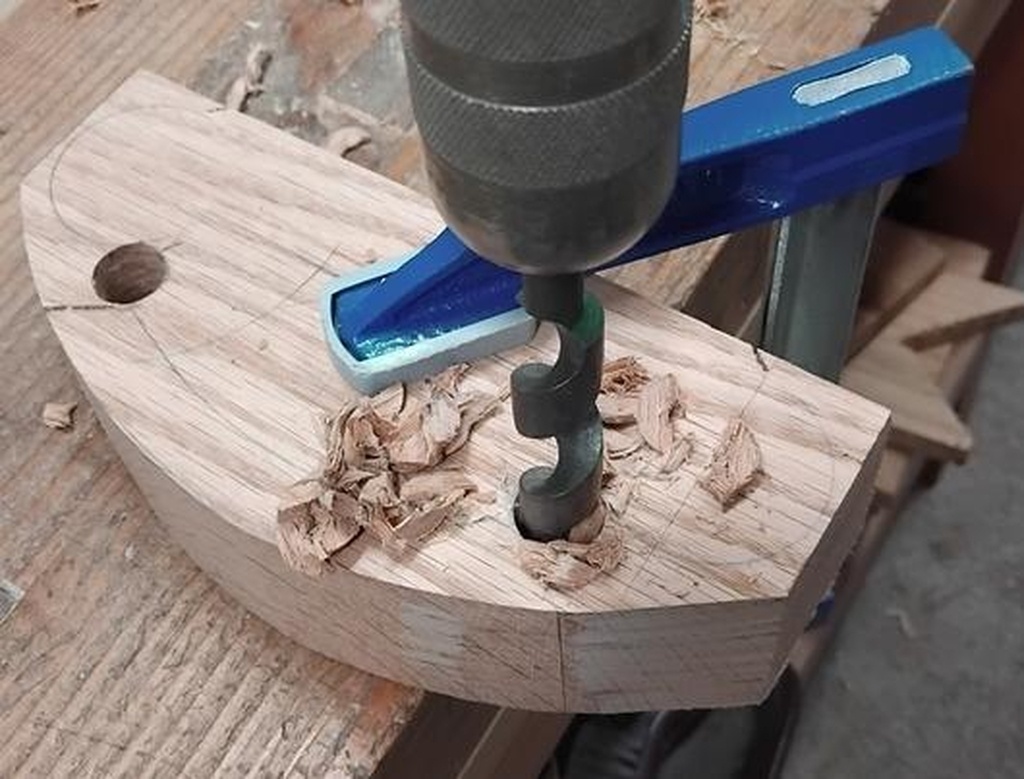

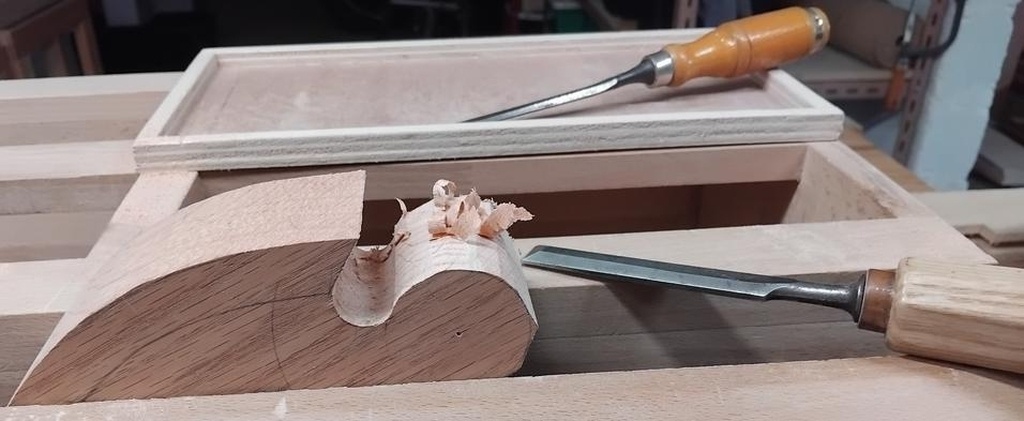

Pour découper la forme de la guimbarde, j'ai commencé à la scie à chantourner, mais sur 50 mm d'épaisseur et en chêne c'est trop fastidieux... Je suis bien plus efficace en dégrossissant à la scie à dos et en finissant au ciseau. Mais d'abord, je sors le vilebrequin :

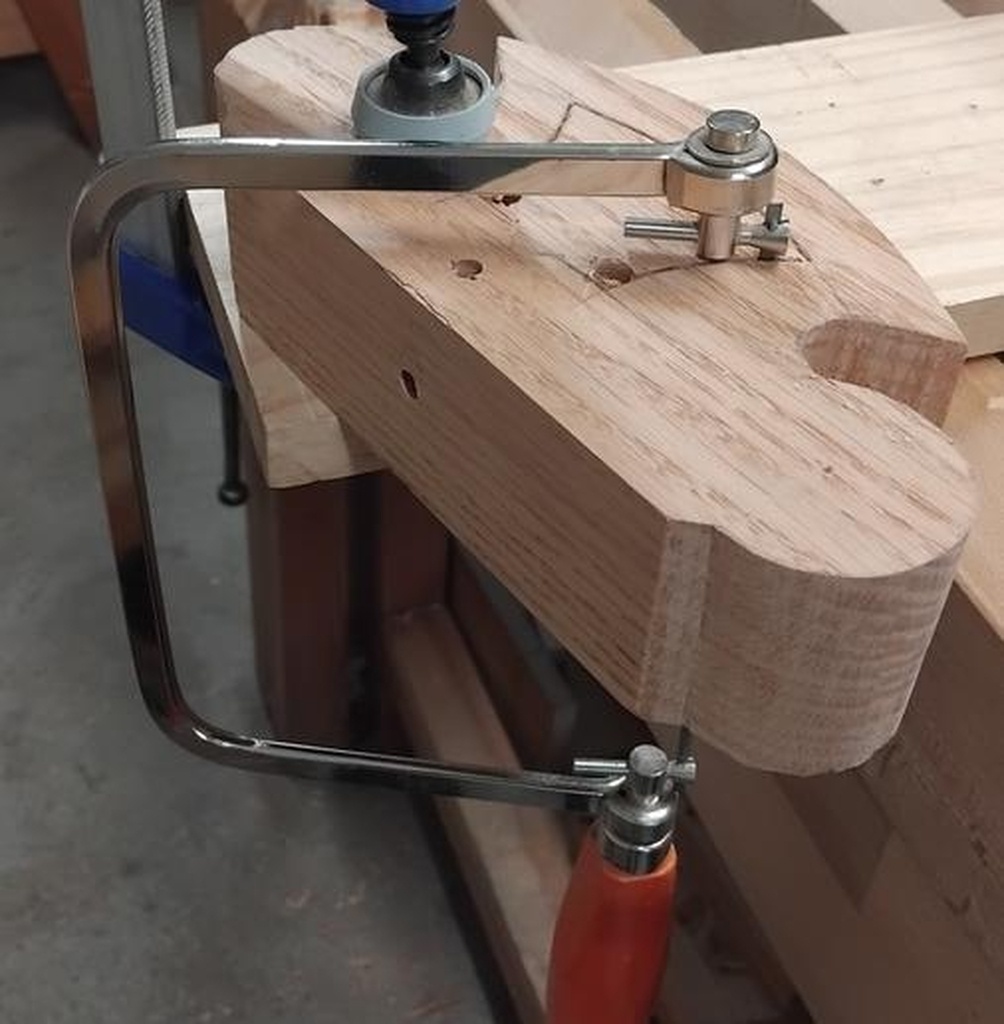

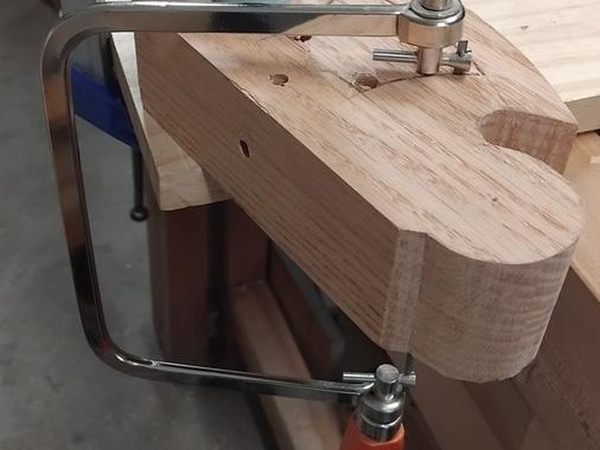

Pour la découpe intérieure, pas le choix : c'est la scie à chantourner l'outil idoine.

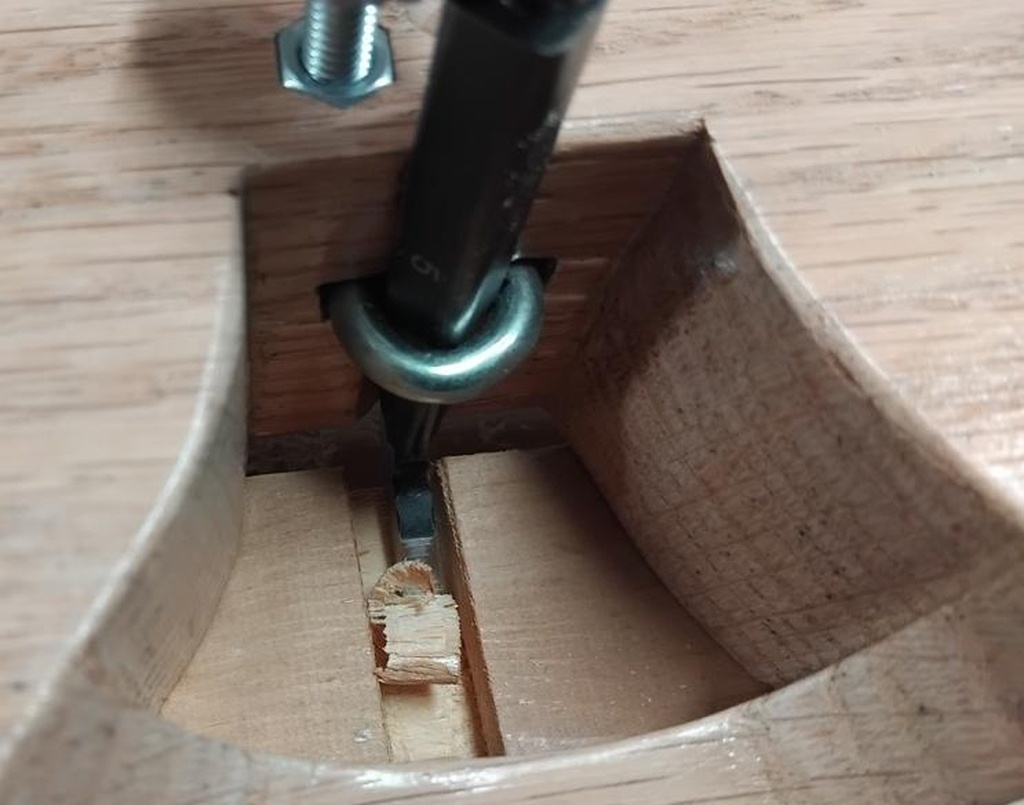

L'anneau du piton qui va servir à maintenir le fer doit être partiellement encastré.

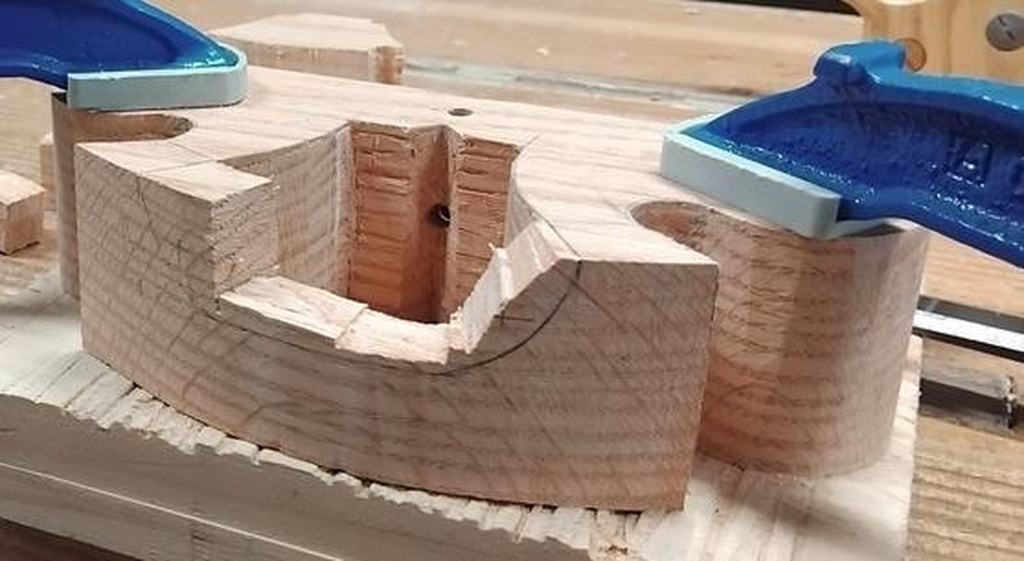

Il me faut entailler au moins sur la moitié de la hauteur, la partie avant du corps de la guimbarde, pour dégager le passage des ciseaux.
Essayons de donner un côté esthétique à ce besoin mécanique...
Et au moment de l'assemblage final, c'est le drame...

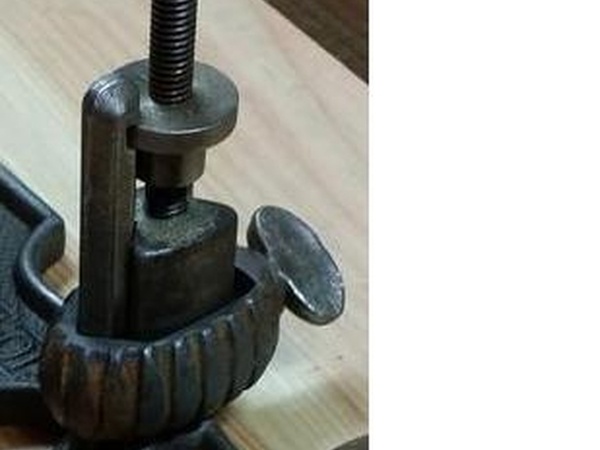

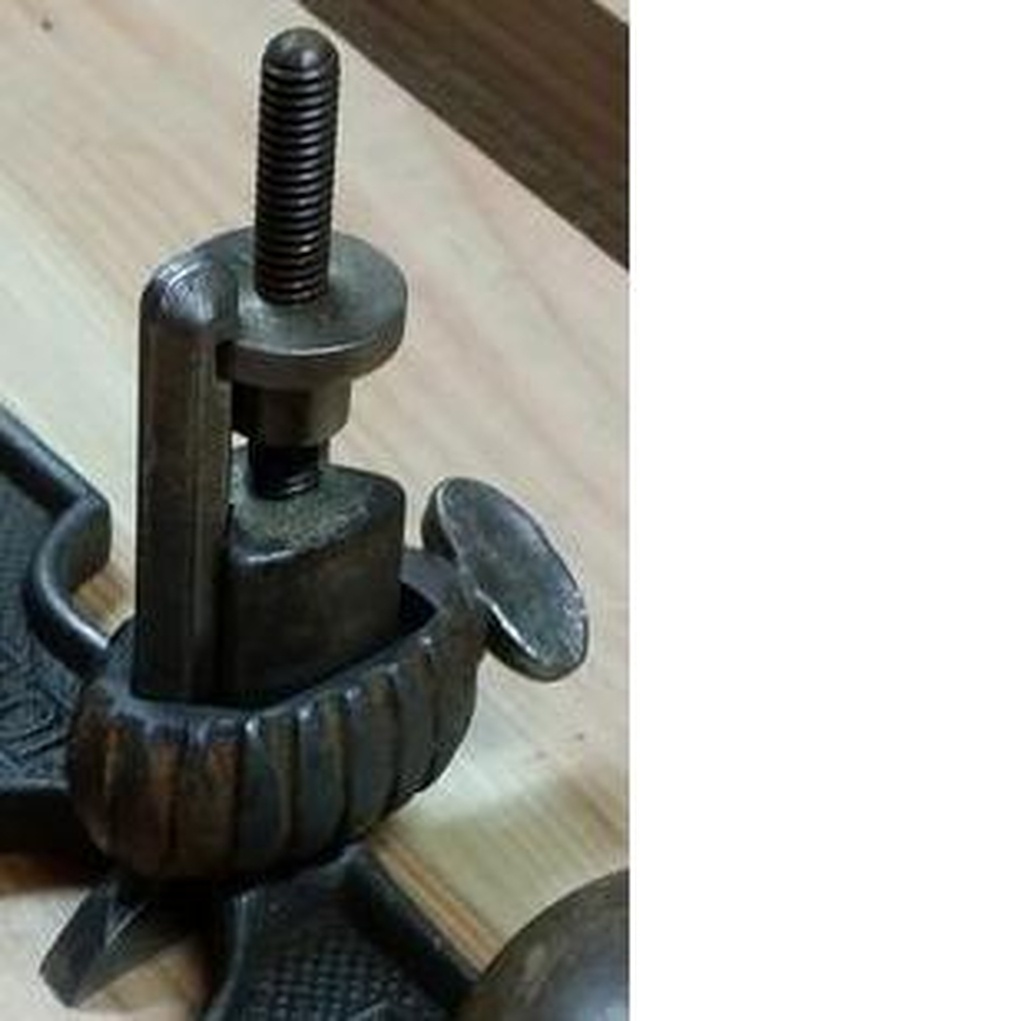

Parce que, comme sur la Stanley métallique, j'ai placé l'écrou de serrage et la tige de réglage de profondeur dans le même alignement, derrière le fer !

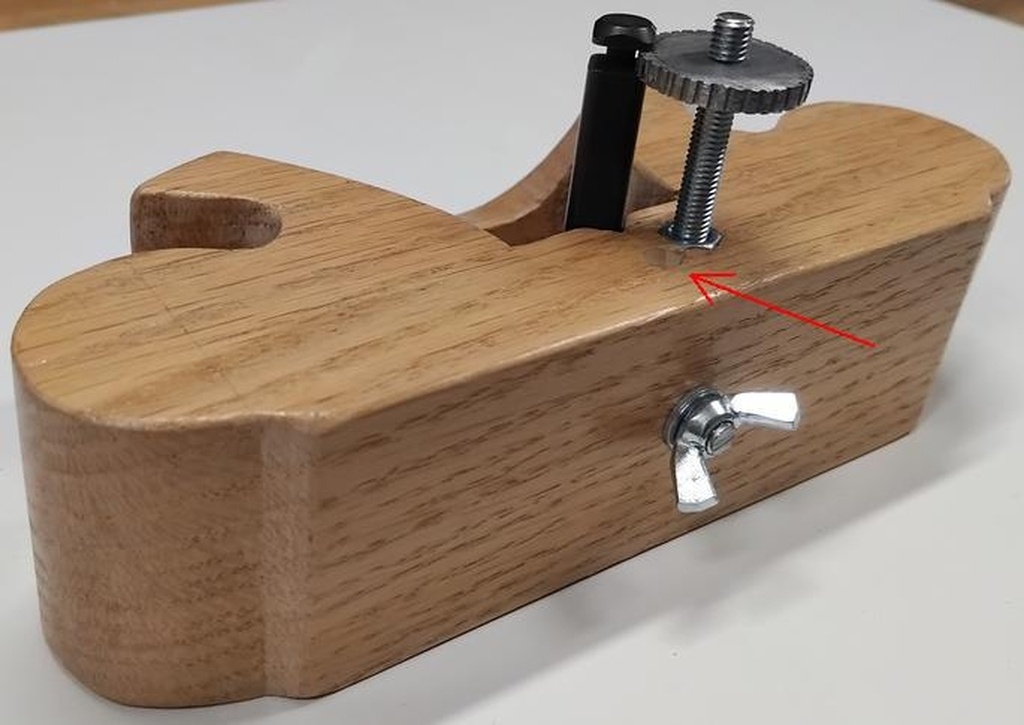

En conséquence, les trous pour la vis du piton et la tige filetée servant au réglage en profondeur, se croisent !!!
Fort heureusement, l'erreur est rattrapable. Il suffit de boucher le trou vertical et de repercer en le décalant... OUF !

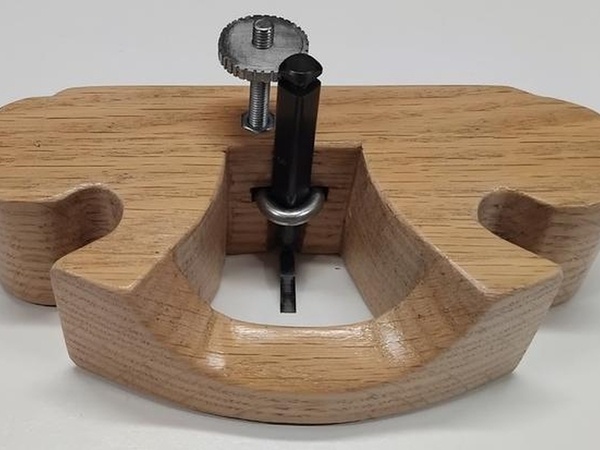

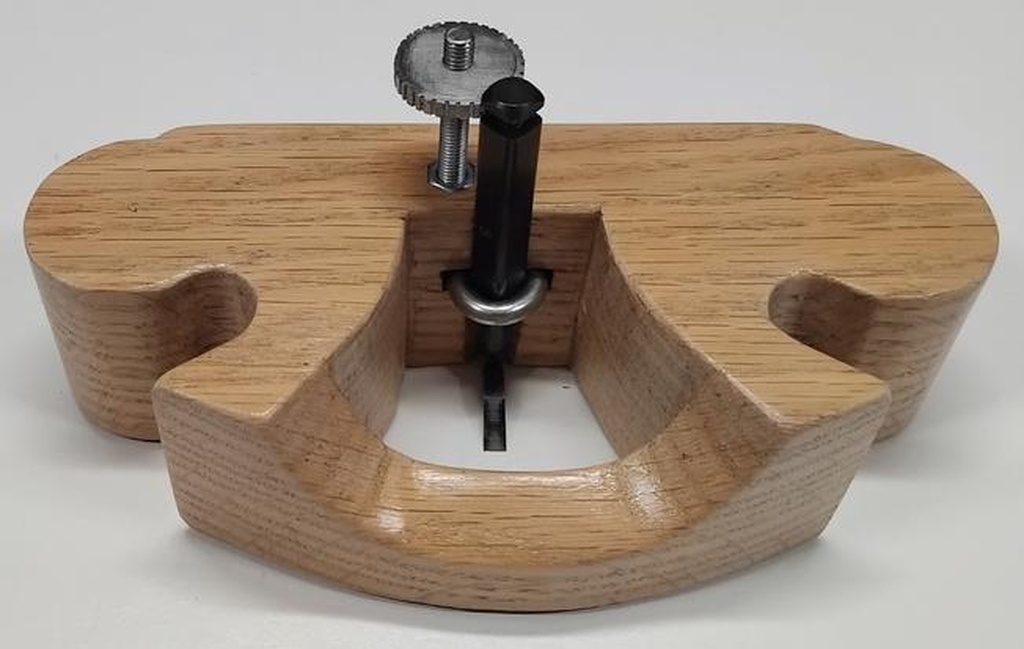

Vue de face.

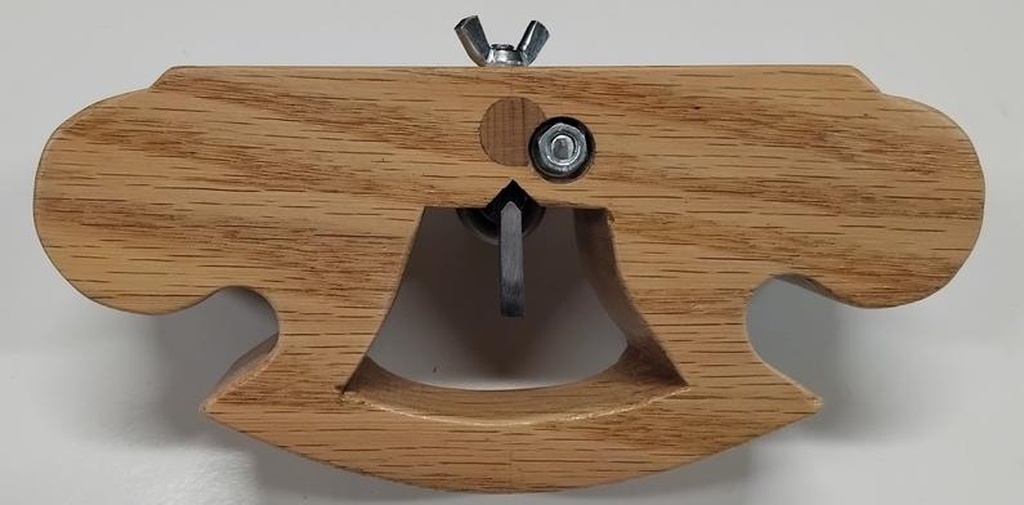

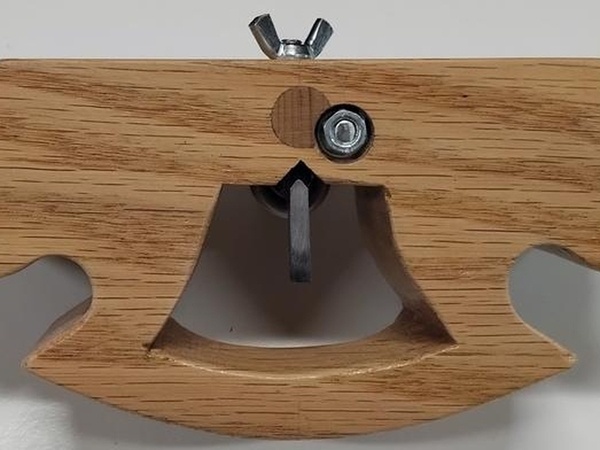

Vue de dessous.

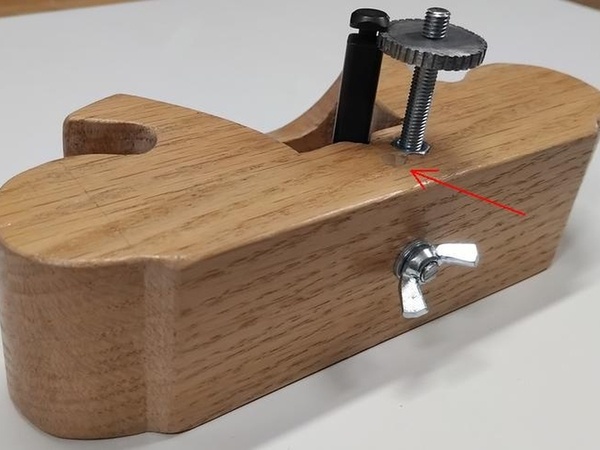

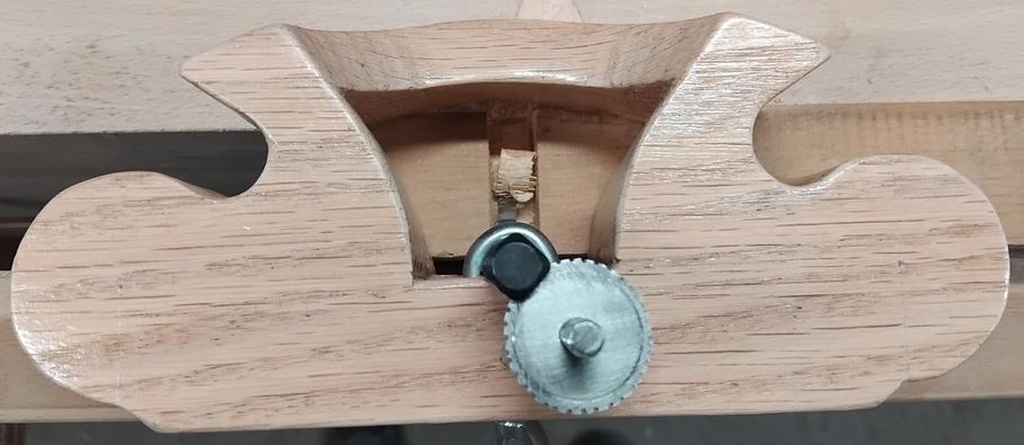

Pour que la tige filetée ne pivote pas, sur le dessus de la guimbarde j'ai encastré un écrou, et il y a un contre-écrou de blocage au dessous.
Premiers essais : aucun souci.
Licence
Discussions
Très belle pièce
Phénoménal !
Super réalisation et super reportage.
c'est massif, ça doit bien absorber les vibrations !
La molette de réglage est bien stable?
La "stabilité", à mon sens concerne plutôt le fer. Et comme il est tenu derrière dans l'entaille en V de 5 cm de haut, bien bloqué par le piton, il ne bouge pas.
La molette n'a pas de jeu (comme on on en a souvent dans celle de réglage de profondeur des rabots métalliques) car la barre d'acier plat utilisée était légèrement plus épaisse que l'encoche du fer. J'ai donc pu l'ajuster le plus finement possible à la lime.
J'aurais pu me contenter de juste tenir le fer avec le piton et l'écrou papillon. Mais je tenais à profiter du fait que mes fers disposent de l'encoche pour bénéficier d'un réglage fin de la profondeur.
Belle Guimbarde. Bravo!
Bel outil!
Belle réalisation. Bravo
MERCI que de souvenirs !
Bravo pour l'objet et bravo pour le reportage, instructif et pédagogique. J'en avais fait une il y a pas mal de temps, je suis moyennement content (mais le fer est un ciseau à bois chinois reconverti), pas mal de vibrations, j'en suis arrivé à un porte-à-faux important pour le fer et ça ne fait pas une surface suffisamment propre. La tienne a l'air nickel. Tu t'en sers plutôt pour dégrossir, du coup ?
La guimbarde en chêne est toute neuve dans l'atelier.
Je verrai à l'usage, mais je pense ce sera plutôt l'inverse, car la bonne vieille Stanley avec ses deux poignées en forme de bouton de porte, devrait rester plus maniable.
