Bonjour à tous !
Depuis quelques mois que je travaille sur mon nouveau meuble TV pour accompagner la table basse en frêne de l'année dernière,
C'est la première fois que j'utilisais du Valchromat, c'était une bonne expérience.
Pour le frêne je me suis basé majoritairement sur des panneaux de GSB, complétés par des chutes de la table basse.
Ci-dessous quelques images de la réalisation, en commençant par le plus risqué pour moi : les coins arrondis ! En cas d'échec j'aurais revu le design du meuble.

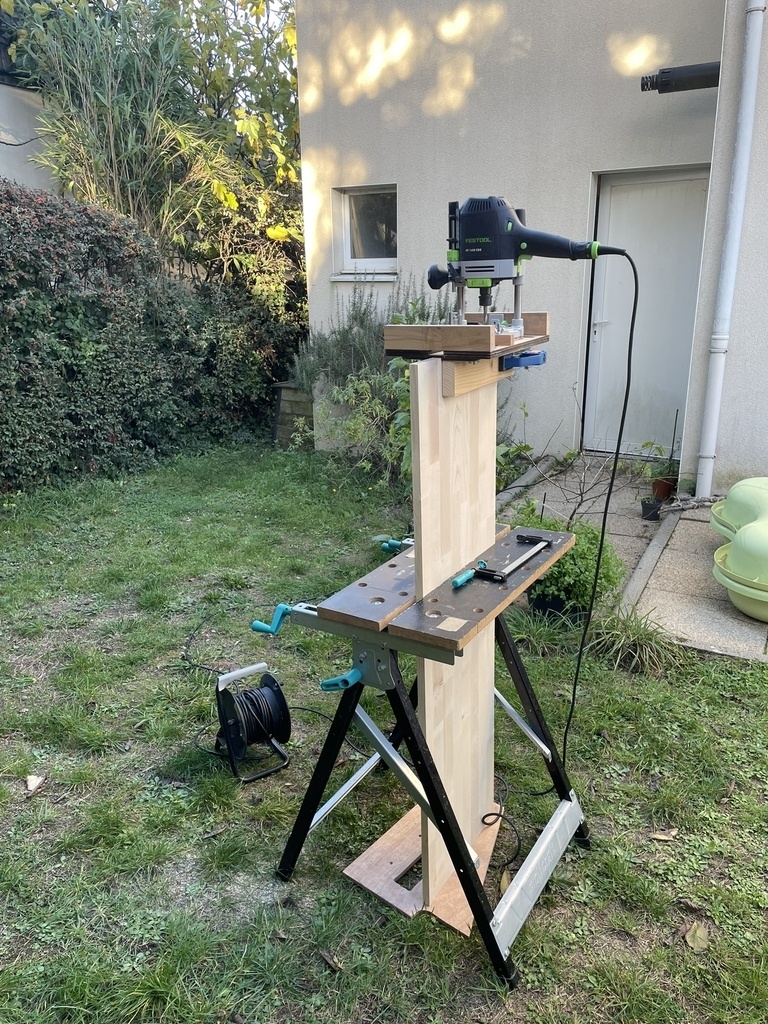

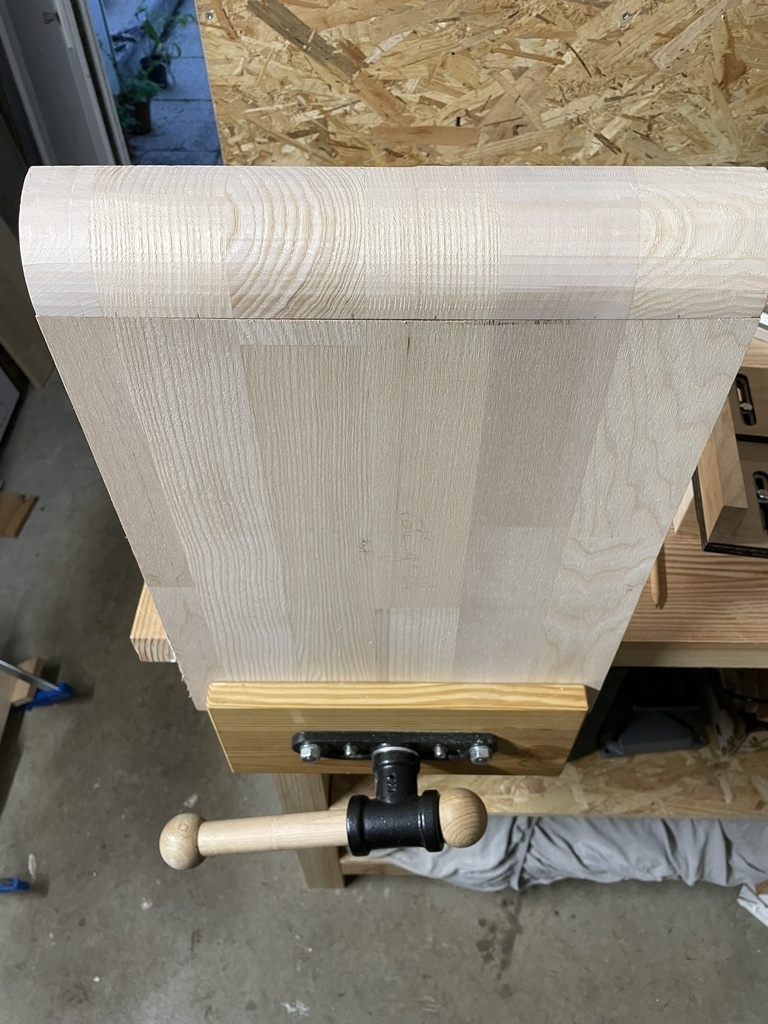

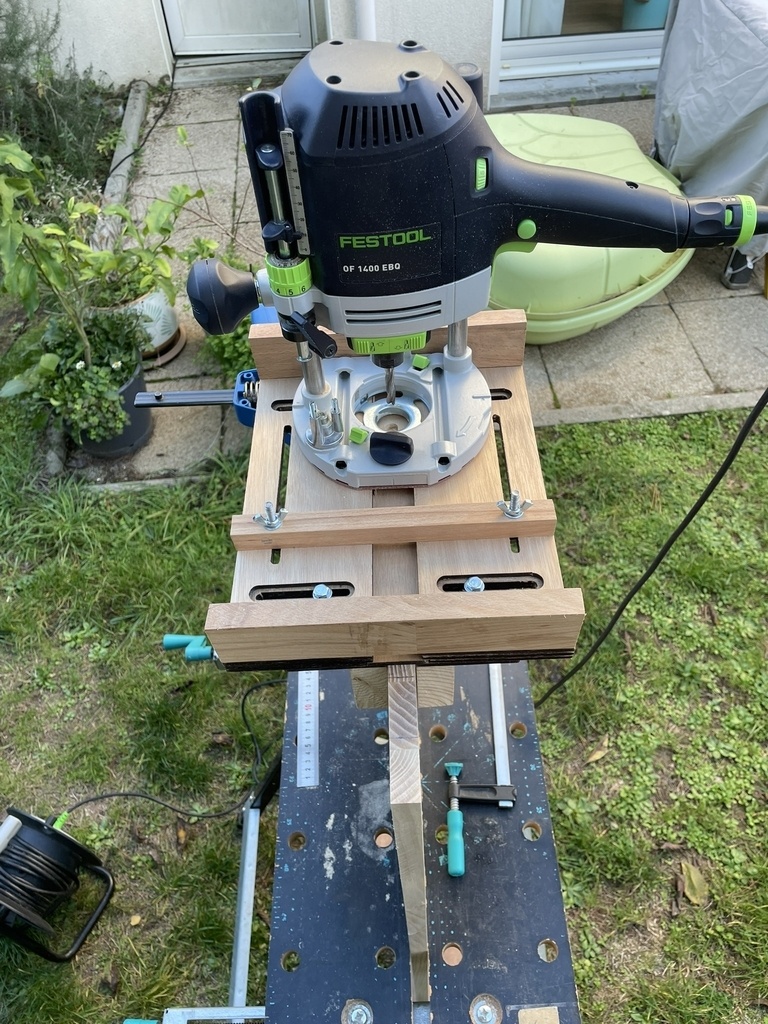

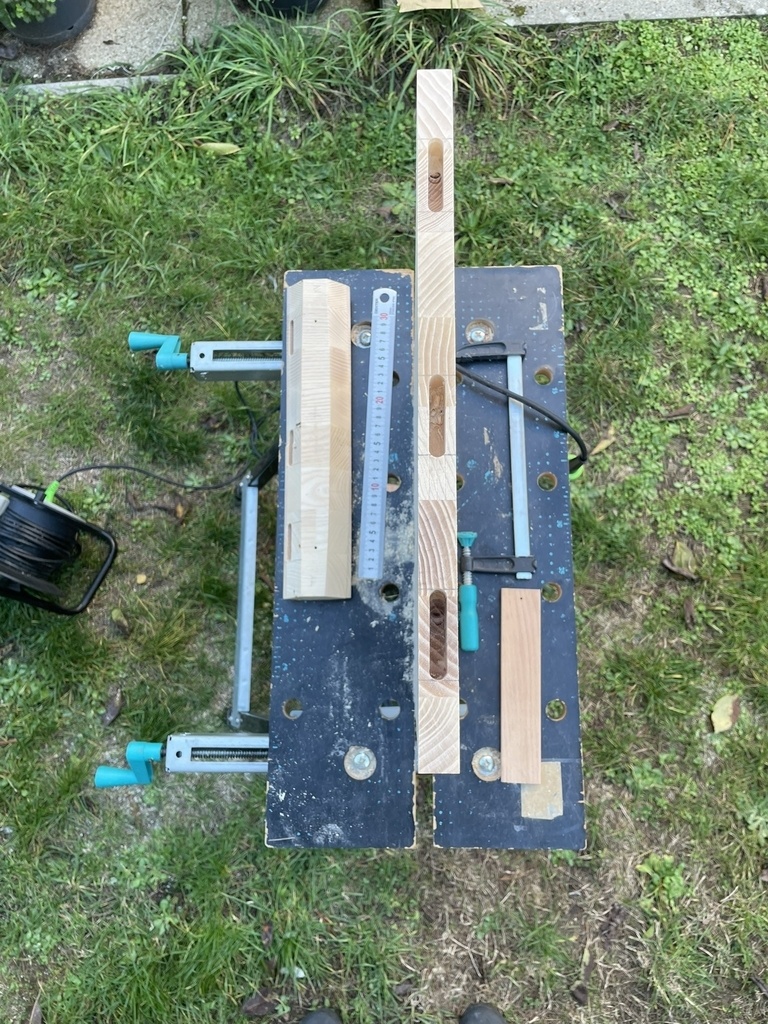

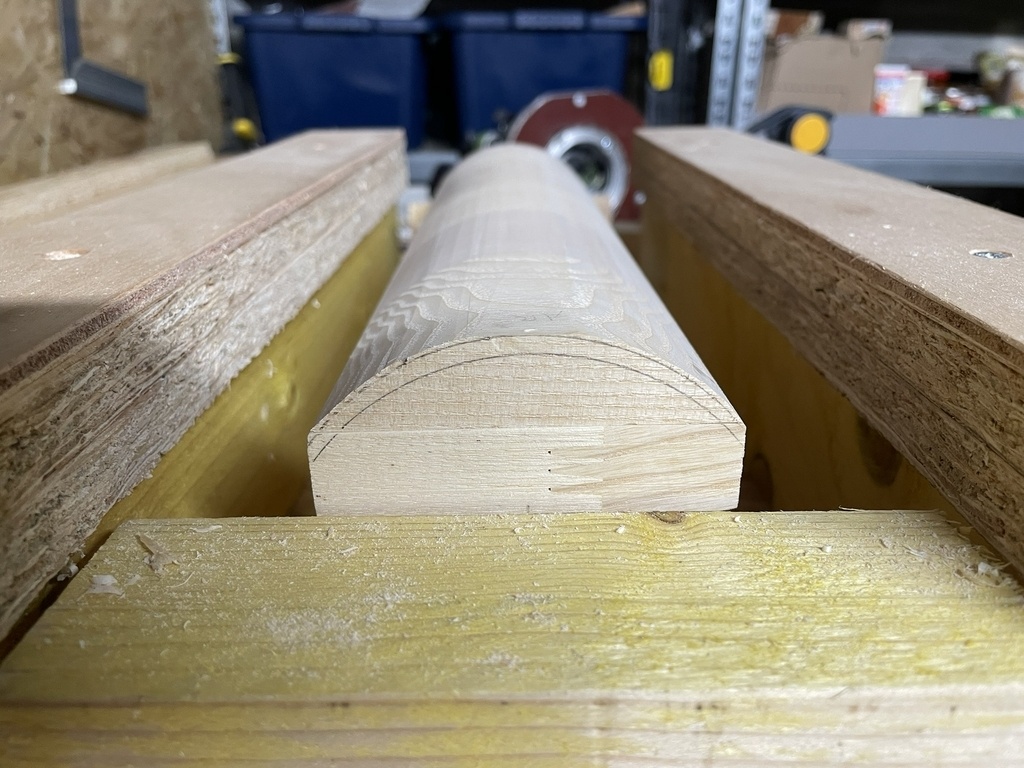

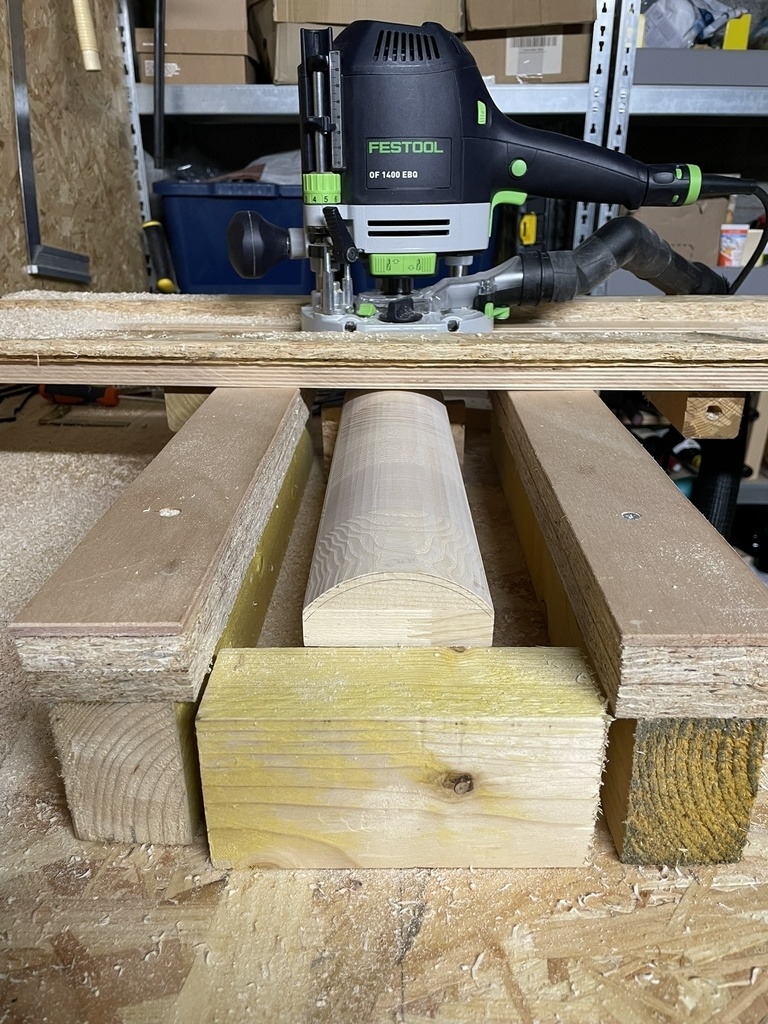

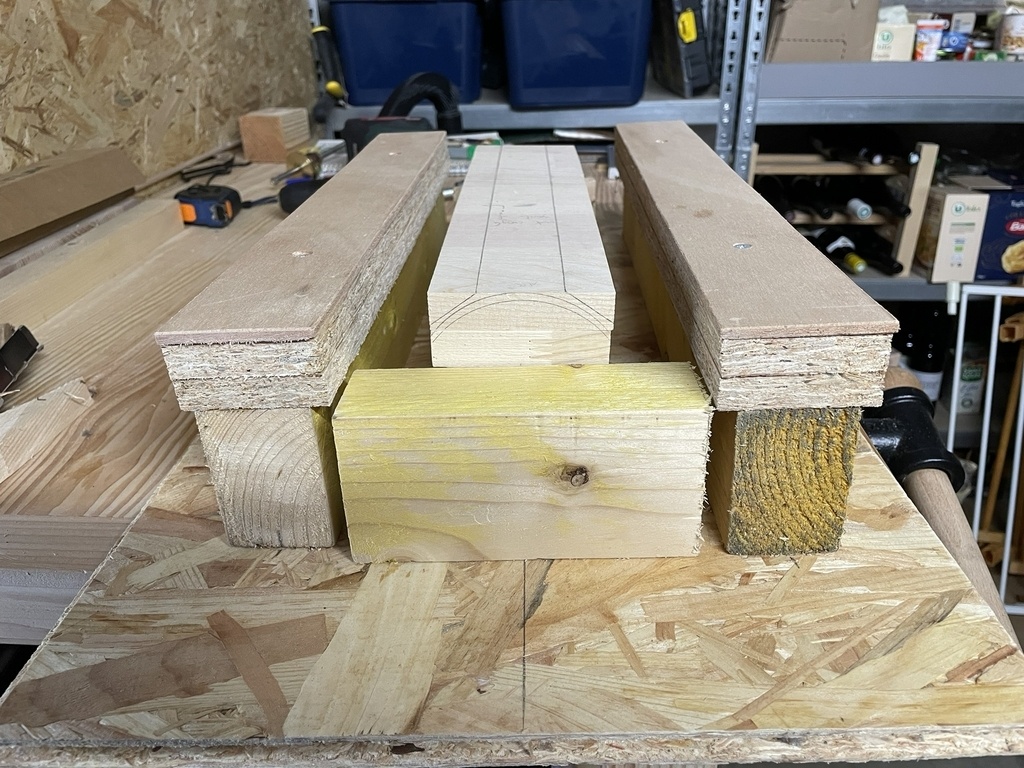

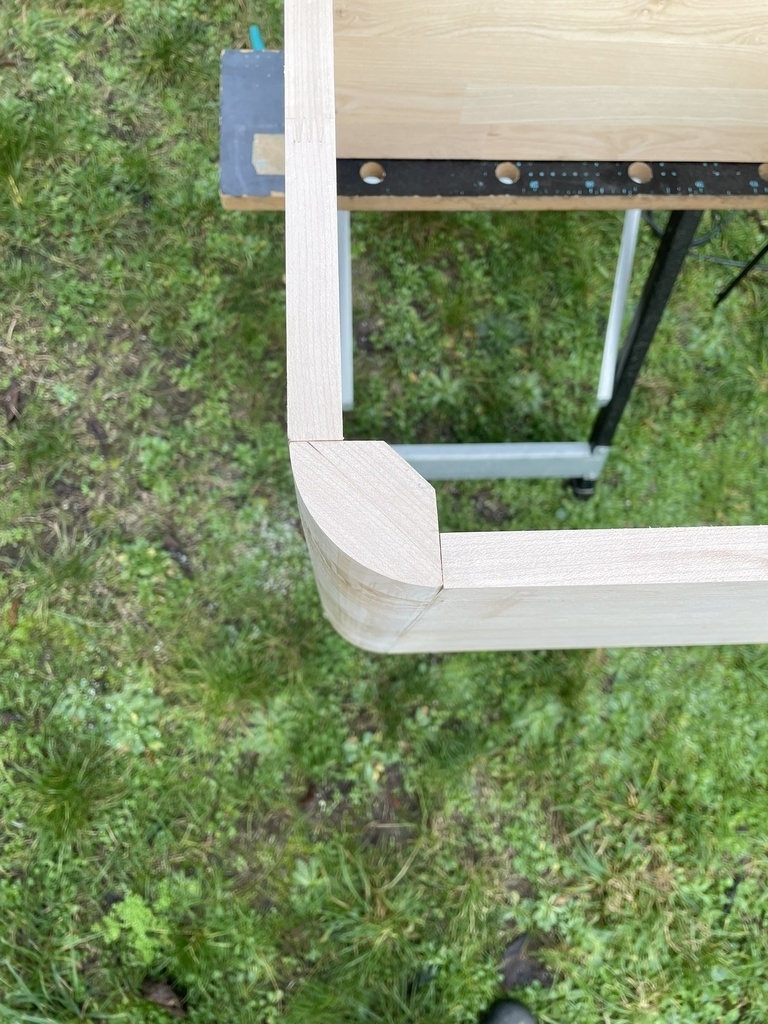

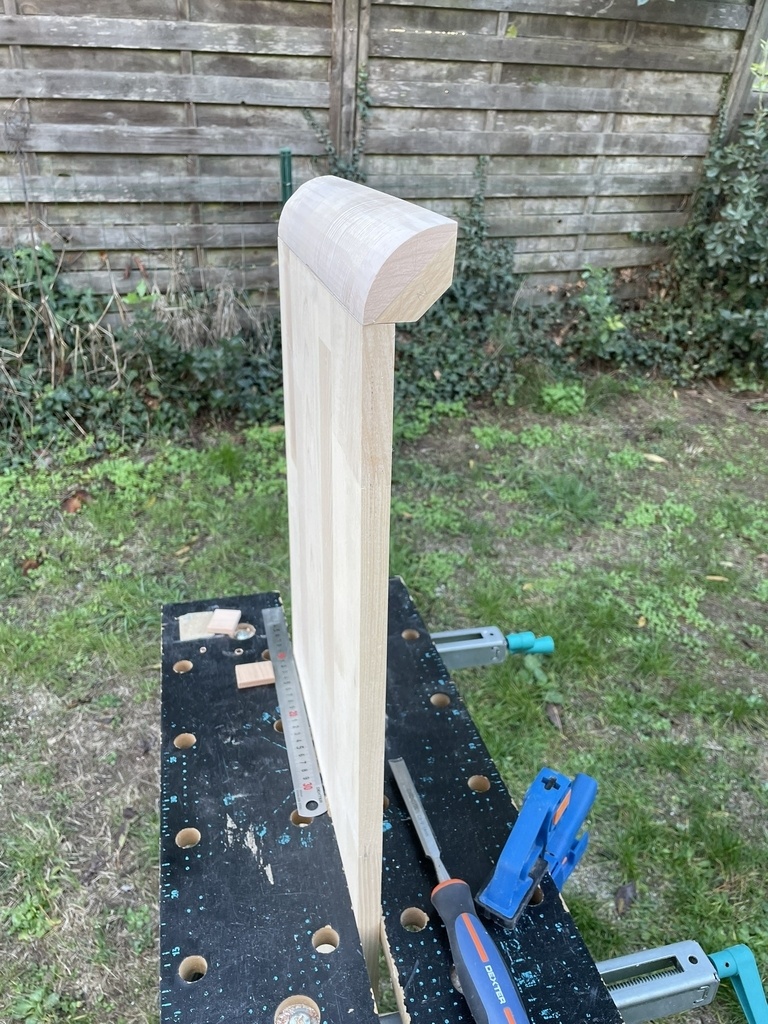

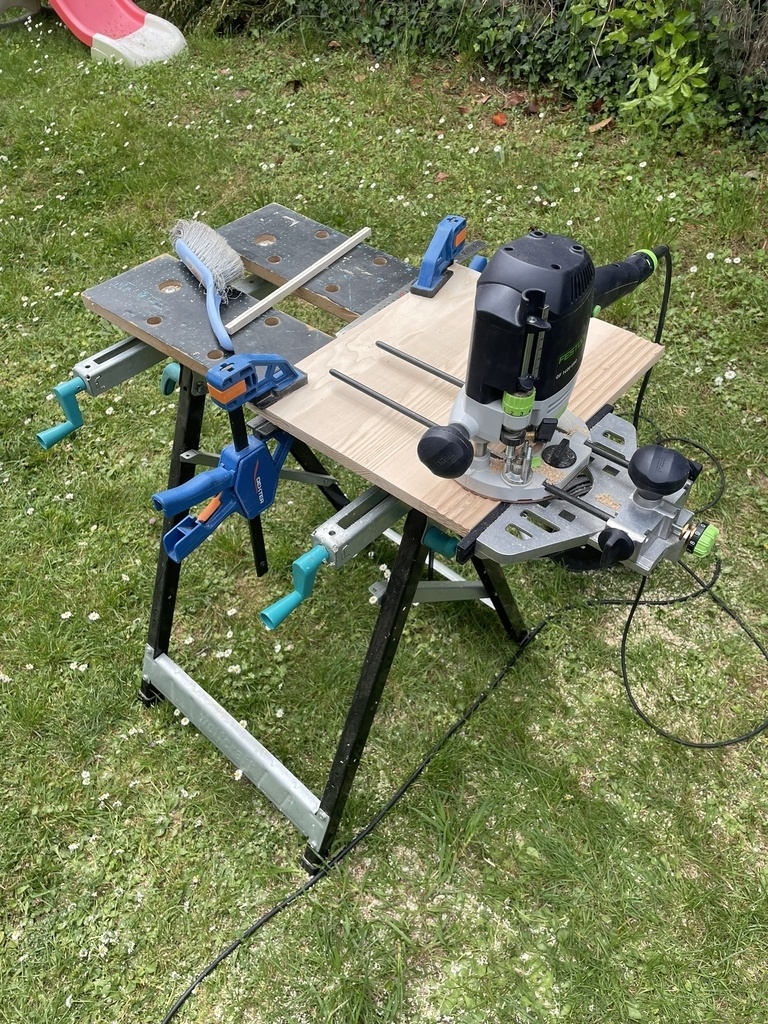

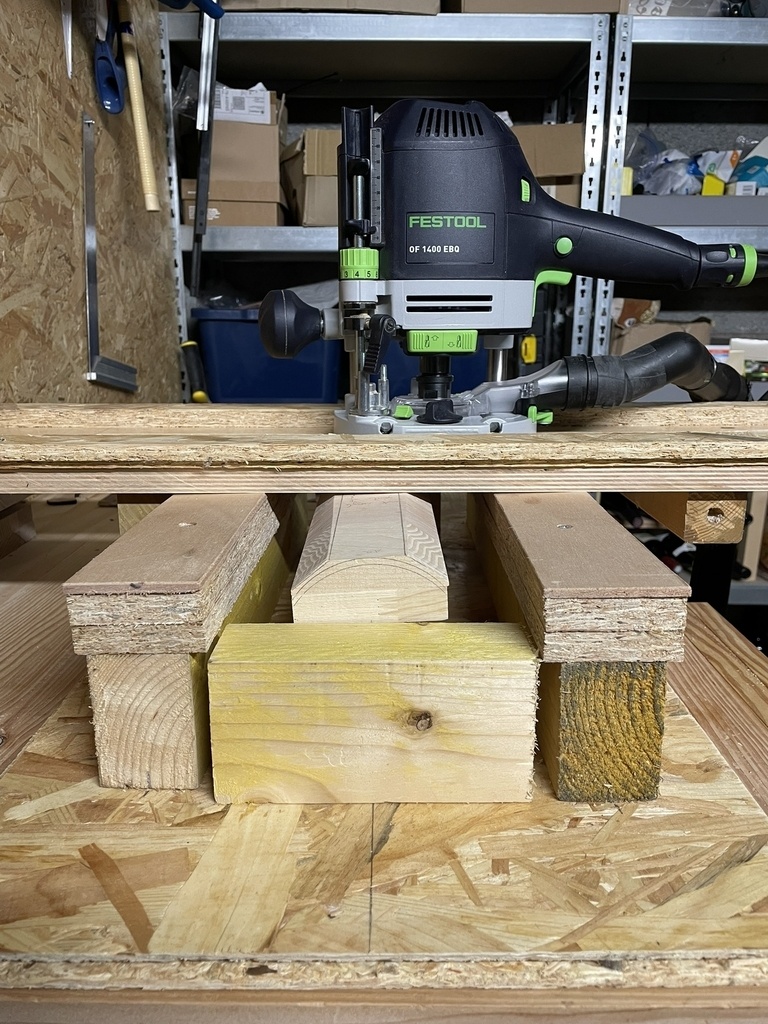

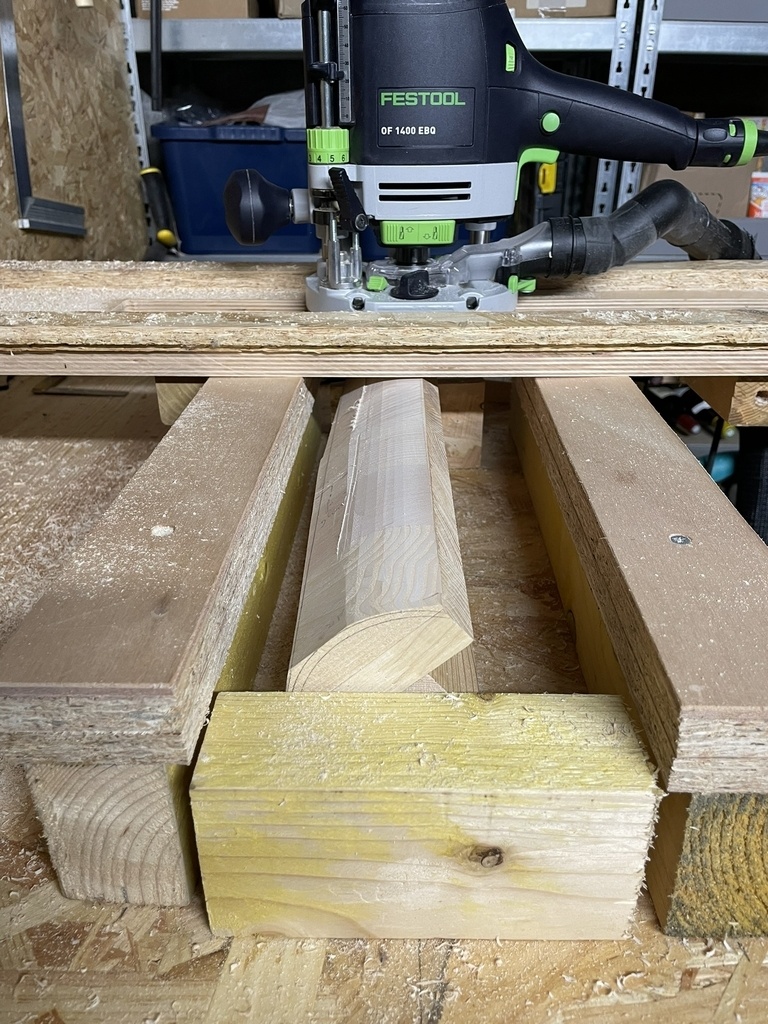

Les angles sont donc constitués de deux bouts de panneaux, dégrossis dans les angles à la scie et rabotés à la défonceuse (fraise 35mm) sur un chariot fait maison.

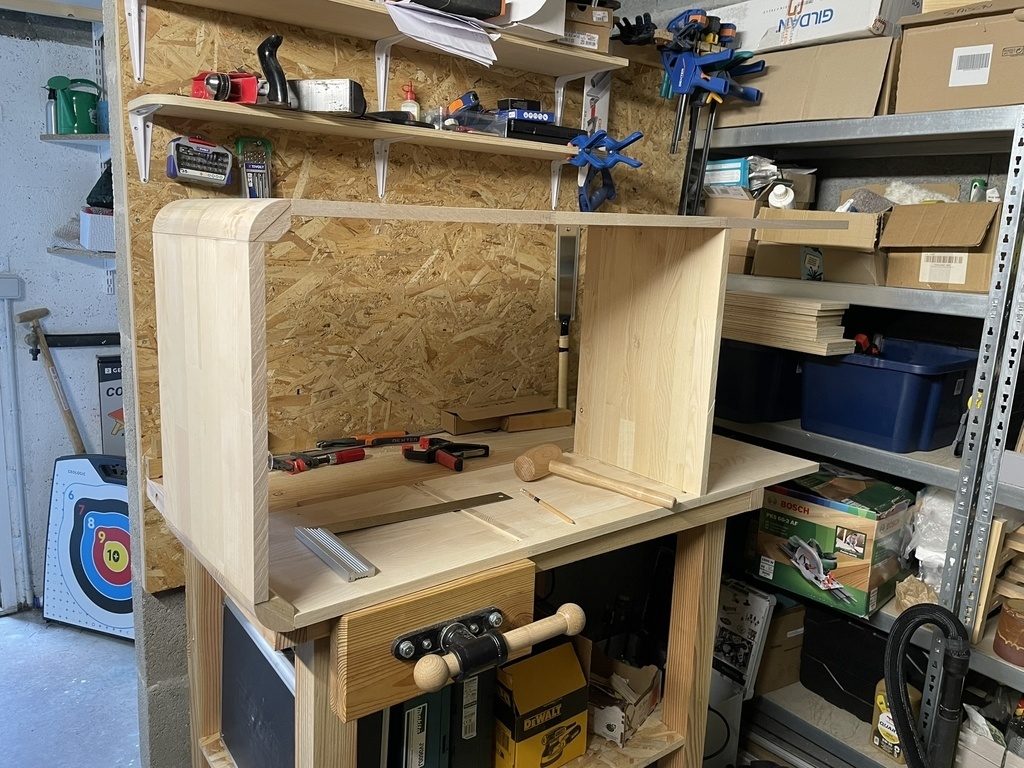

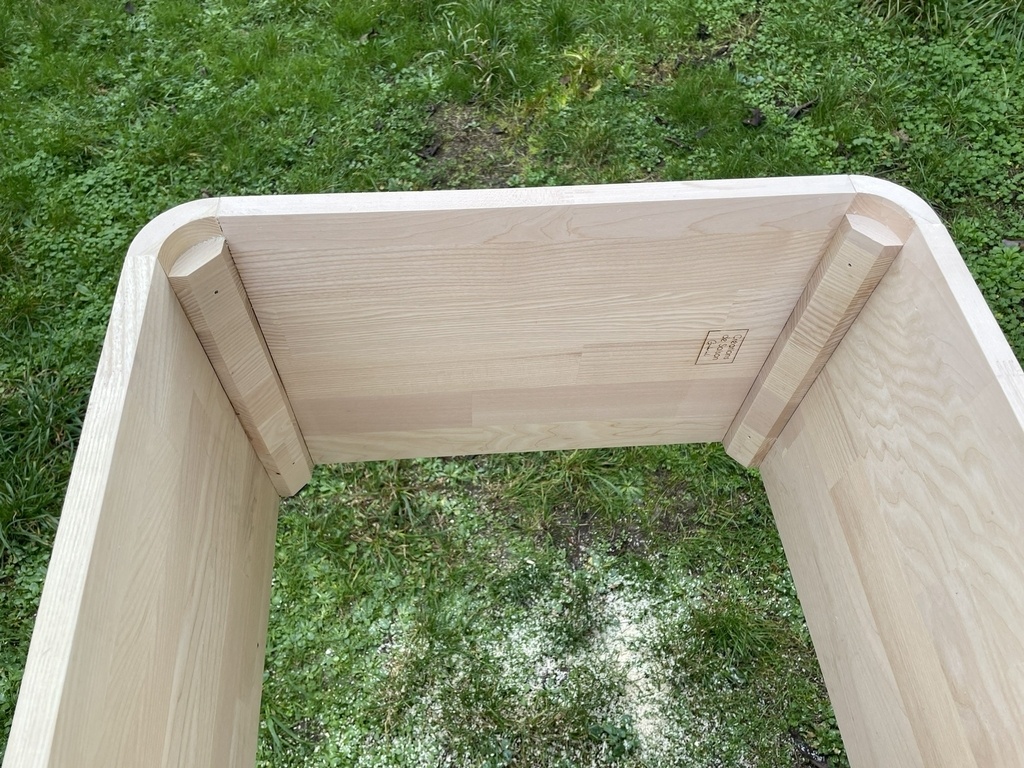

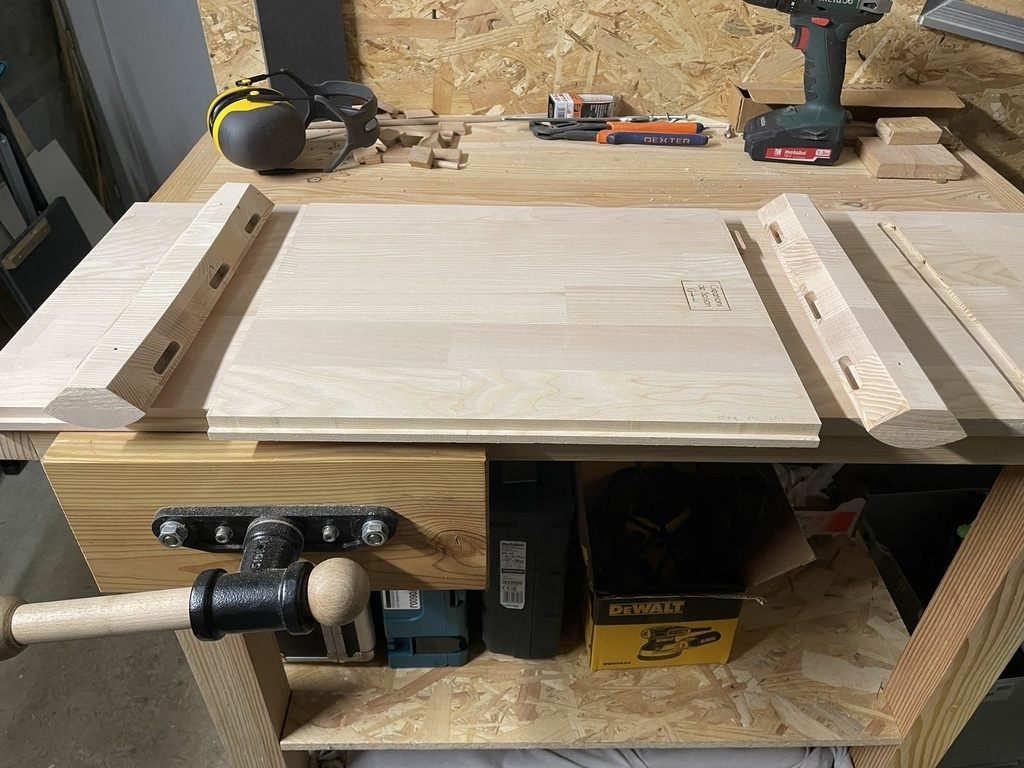

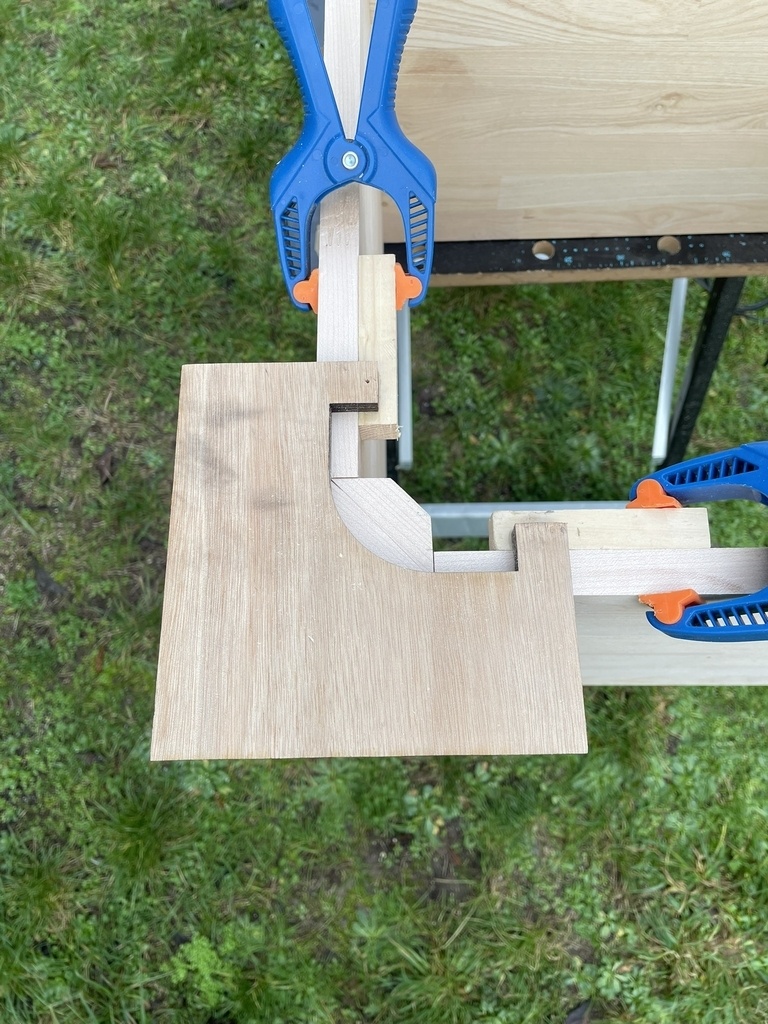

Assemblage en faux tenons avec les panneaux de dessus et côté gauche.
Le panneau supérieur, les coins arrondis et le panneau de gauche sont tous issus de la même tablette donc le fil est continu et même s'il n'y a peut être que moi qui le vois, ça me fait vraiment plaisir :-)
A ce moment les panneaux ont commencé à bouger donc l'assemblage n'a pas été simple, ça se voit sur le résultat final mais je le vis bien !

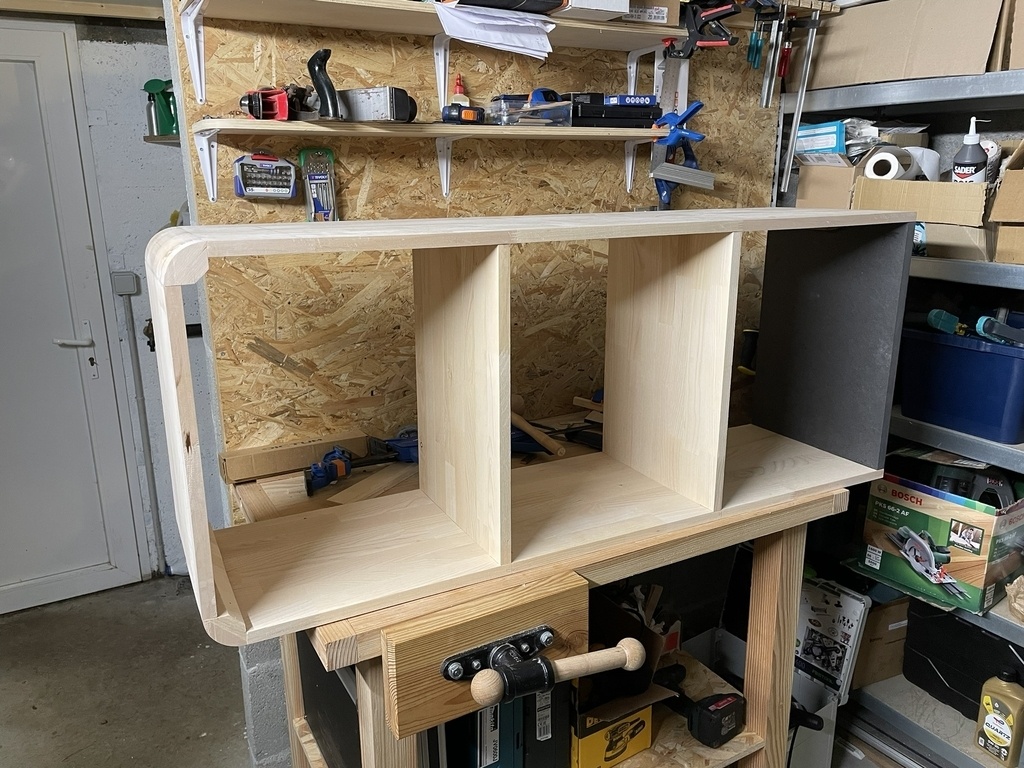

Normalement mes liaisons frêne/Valchromat devraient permettre les variations dimensionnelles différentes des deux matériaux. C'est solide à l'avant pour que la façade ne bouge pas, mais tolérant à l'arrière si besoin.

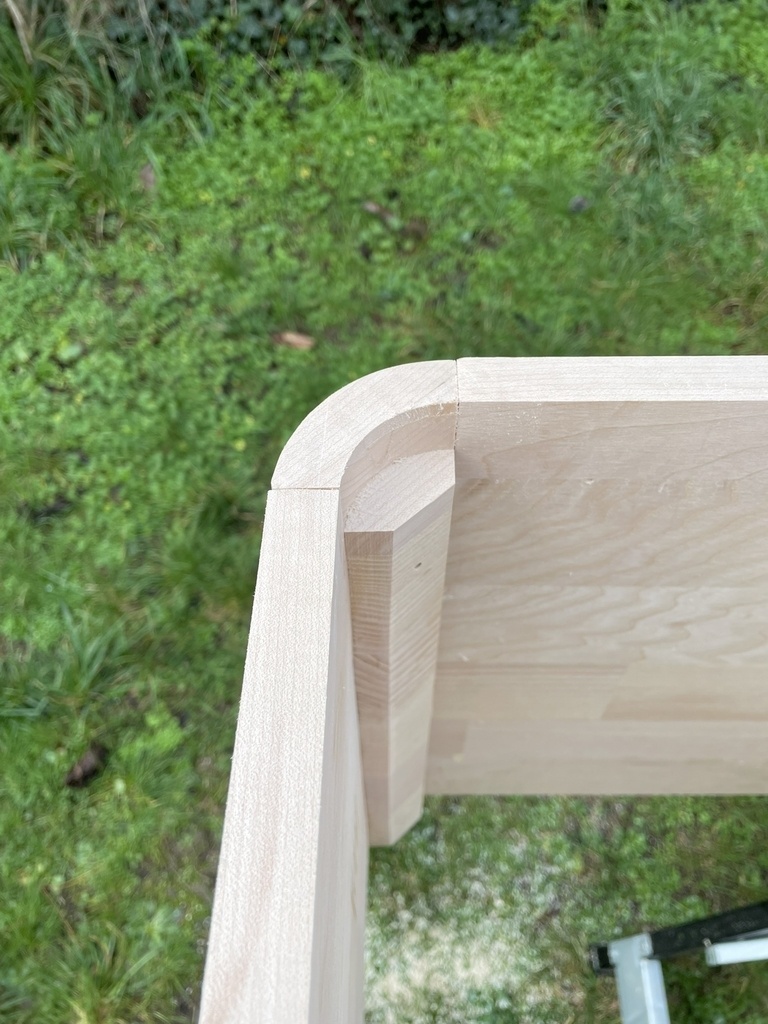

Là la façade n'est pas très jolie avec les coins plus épais que les panneaux alors il faut y remédier.

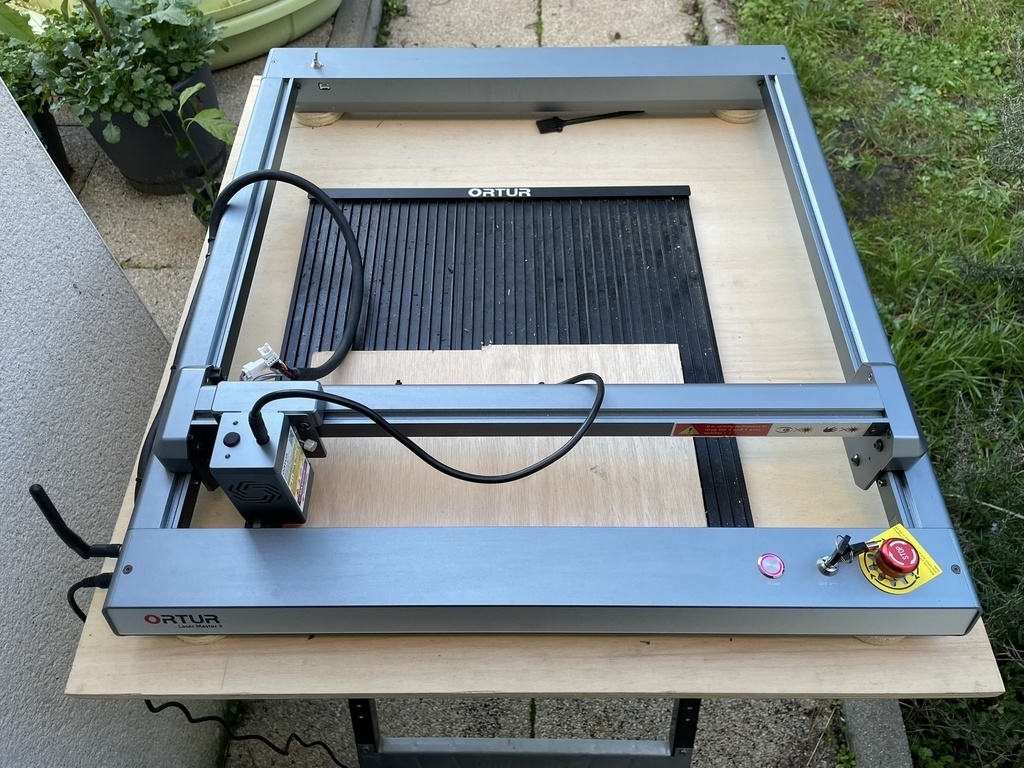

Je me dessine un guide au laser et je fais de la place pour la future porte.
De l'extérieur ça renforcera l'arrondi et la continuité du panneau !

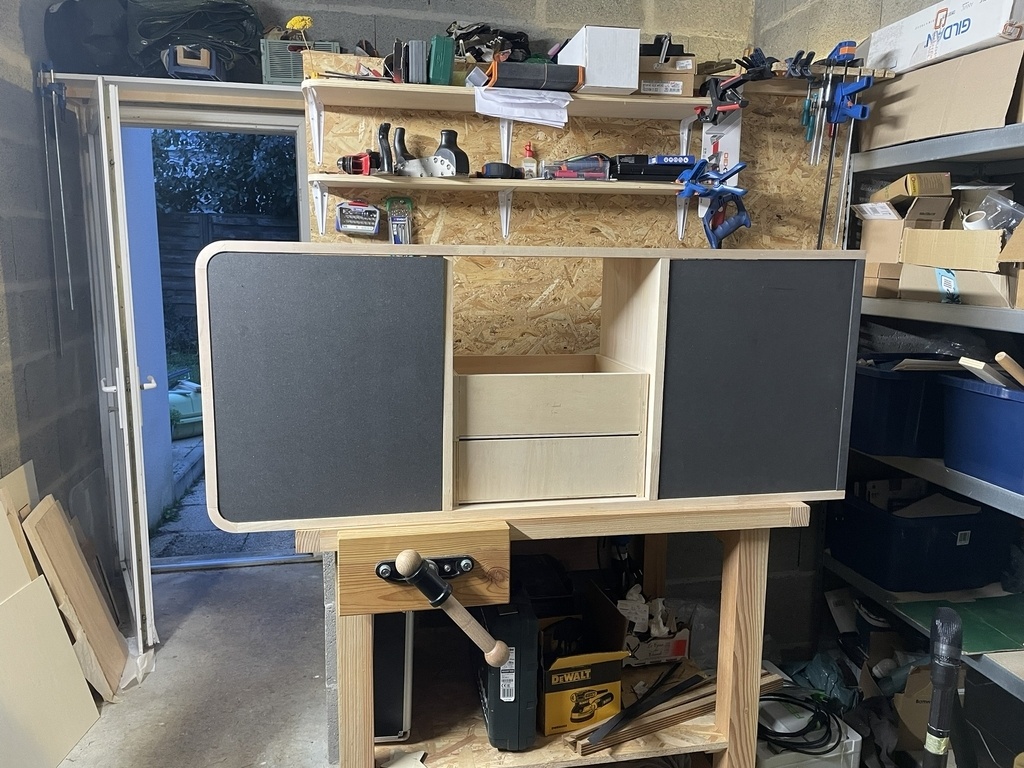

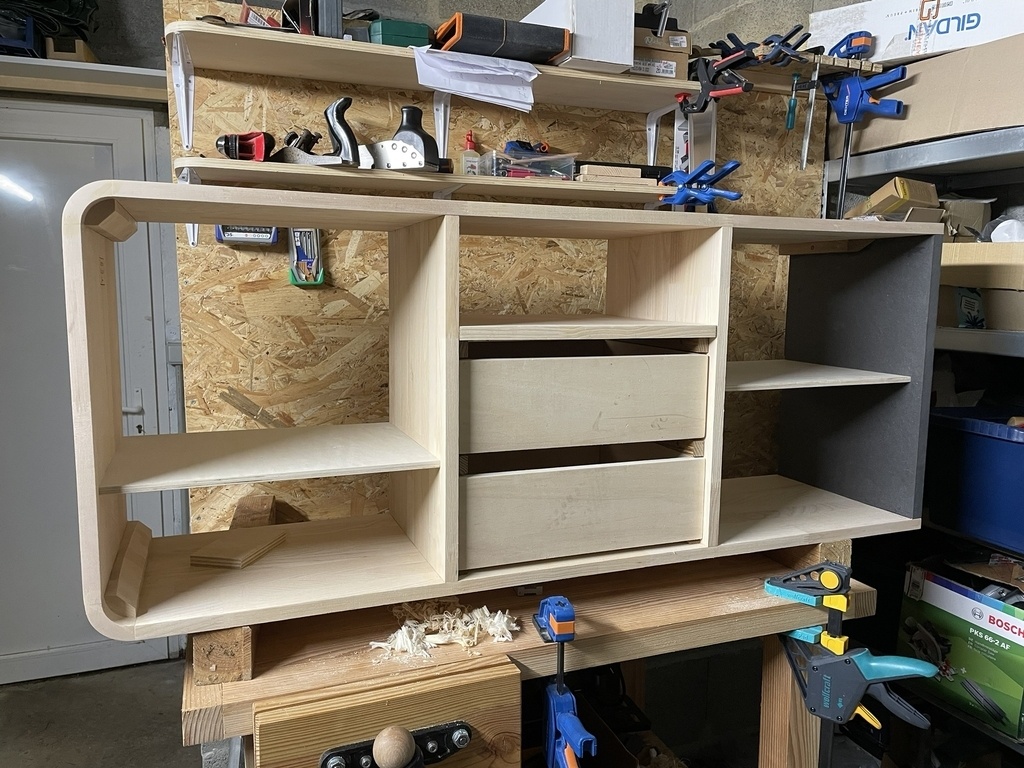

Premiers assemblages avec les tiroirs, les portes et les tablettes intérieures.
Les tiroirs sont en contreplaqué et les glissières faites maison avec du robinier. Le bois est dur et poncé très finement (presque poli/brillant) je trouve qu'il glisse super bien, à voir comment ça vieillit.
Il était beau mon sketchup, mais il n'a pas du tout vu qu'une porte arrondie à rentrer dans le cadre ça ne fonctionne pas ! En l'ouvrant elle venait buter dans l'intérieur des coins arrondis ... à ajouter à la liste des phénomènes prévisibles seulement quand on a le nez dessus ...

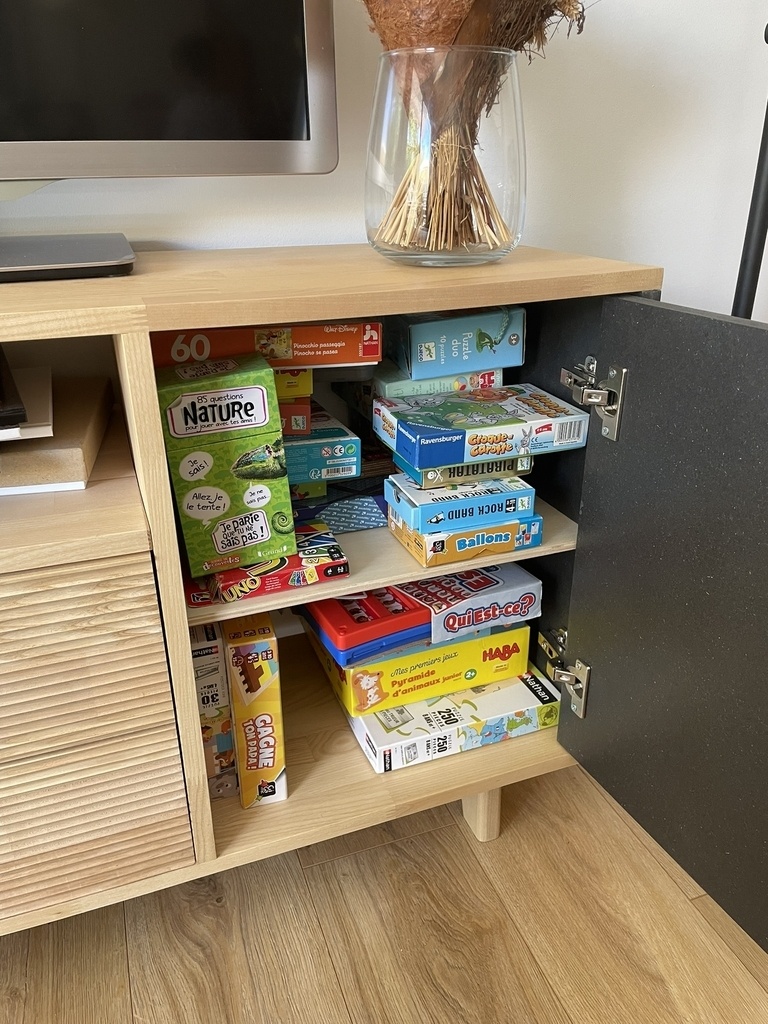

J'ai pesé mes options à ce moment, et finalement j'ai opté pour une réduction de la porte pour laisser fixe la partie entre les coins arrondis.
Ultimes dilemmes : quelles façades de tiroir et quelles poignées ?
Pour les portes j'ai trouvé l'idée de ces petits rectangles que j'ai taillés à la main.

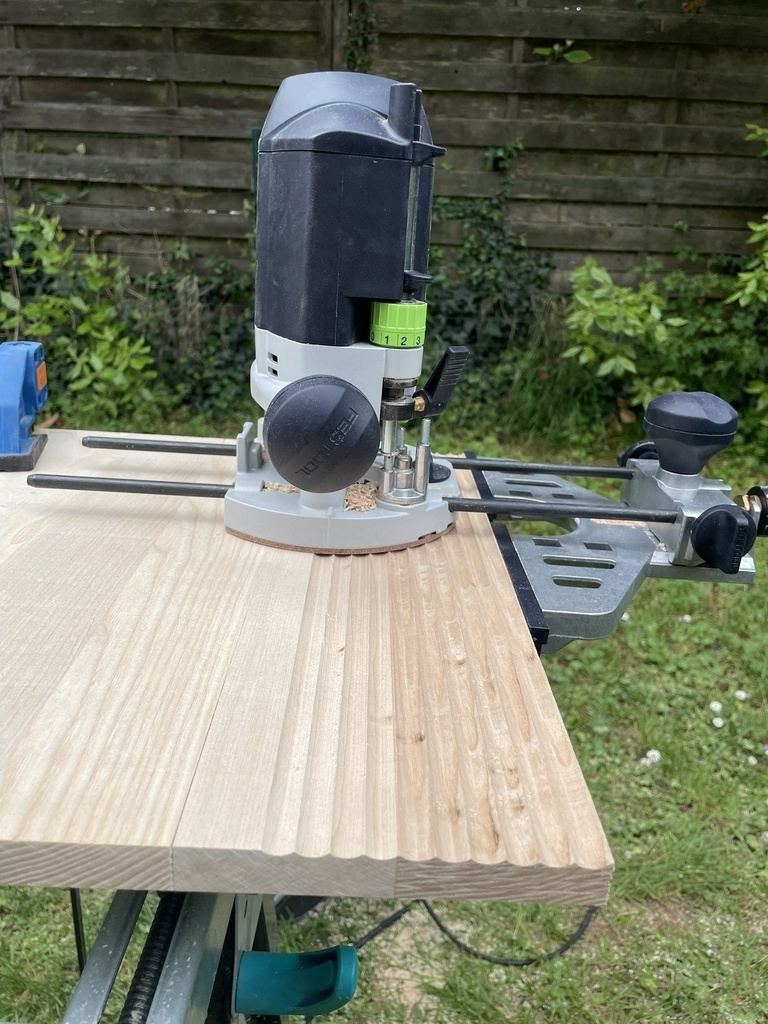

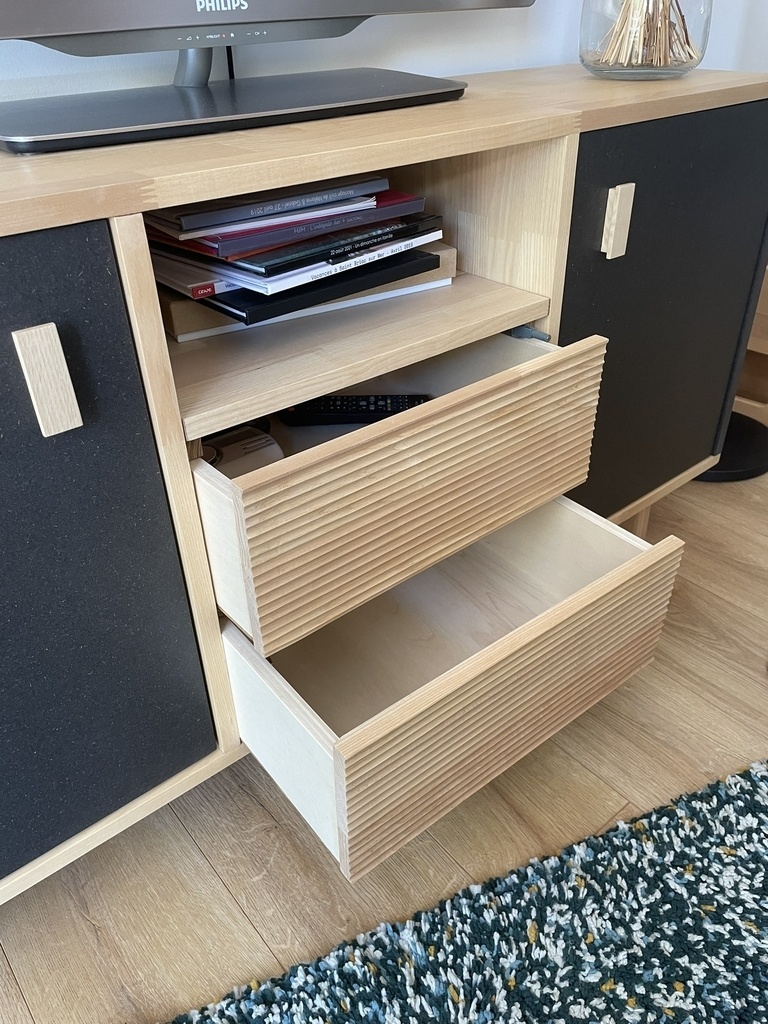

Et les tiroirs j'ai jeté mon dévolu sur de petites vagues à la fraise ronde, sur lesquels je n'ai pas trouvé de poignées à ma convenance alors j'ai choisi des poussoirs.

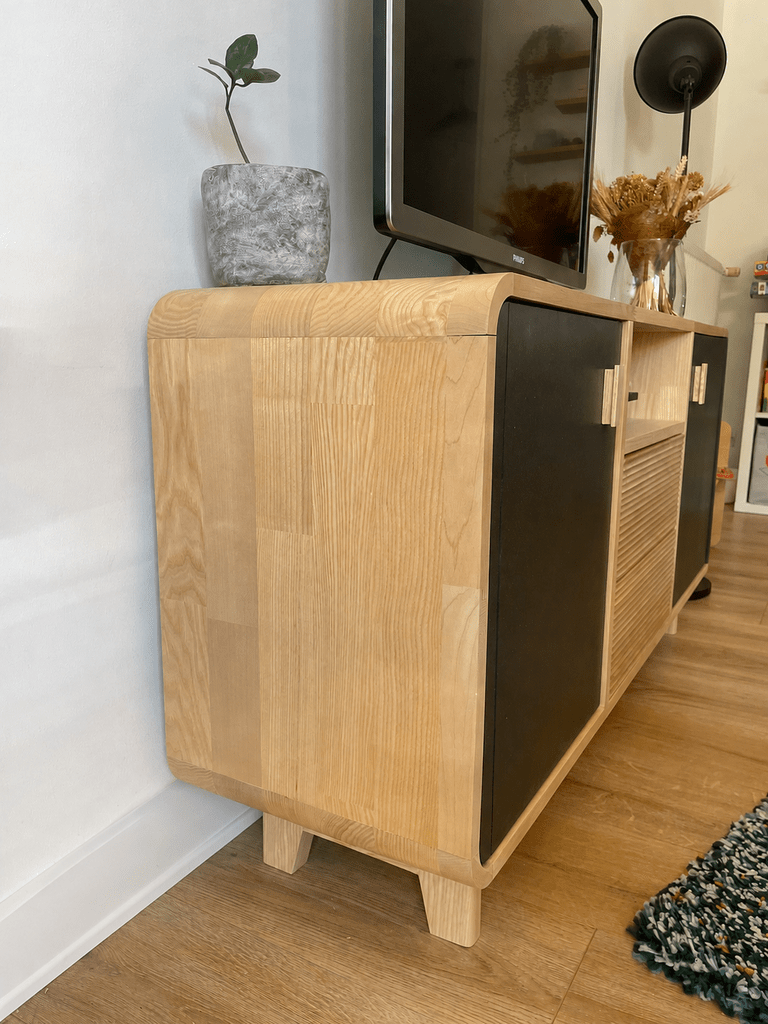

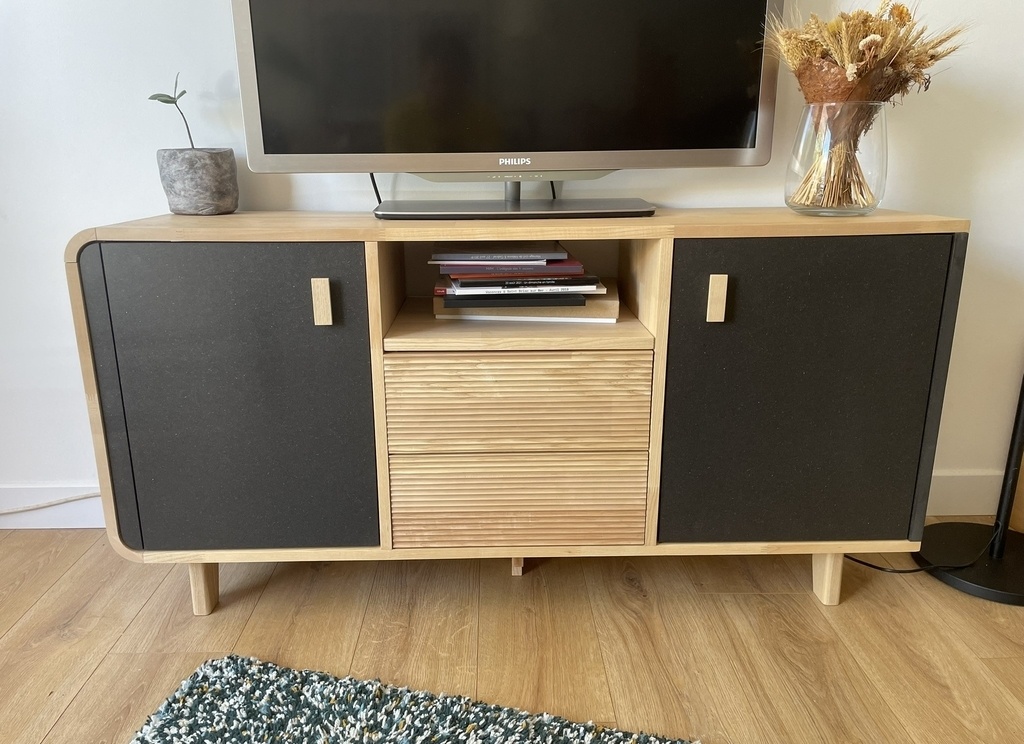

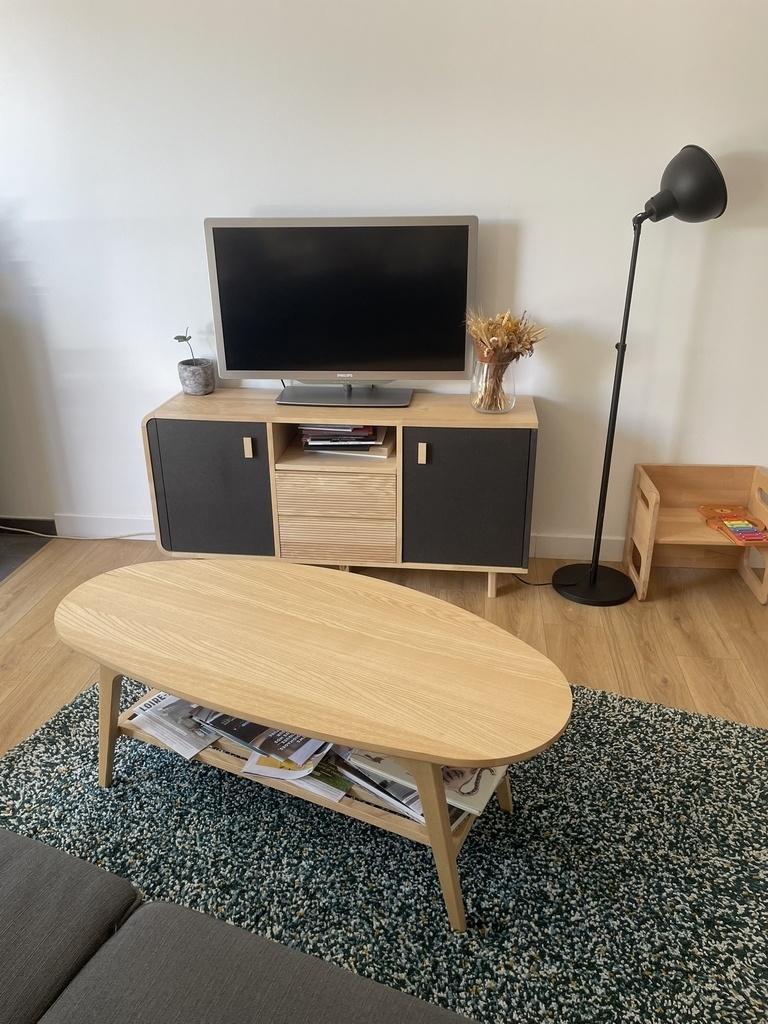

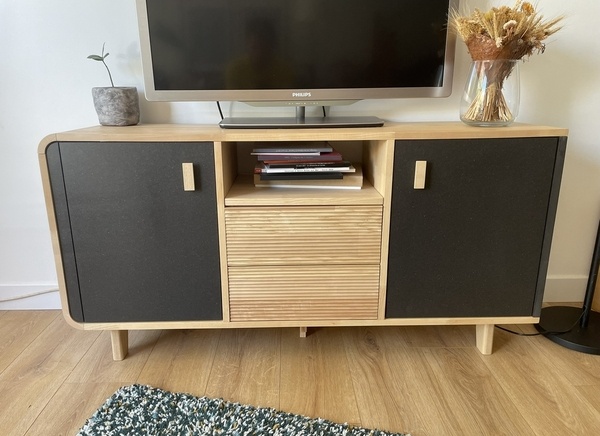

Après la finition au vernis et l'ajout de pieds voilà le travail terminé, avec sa compagne la table basse !

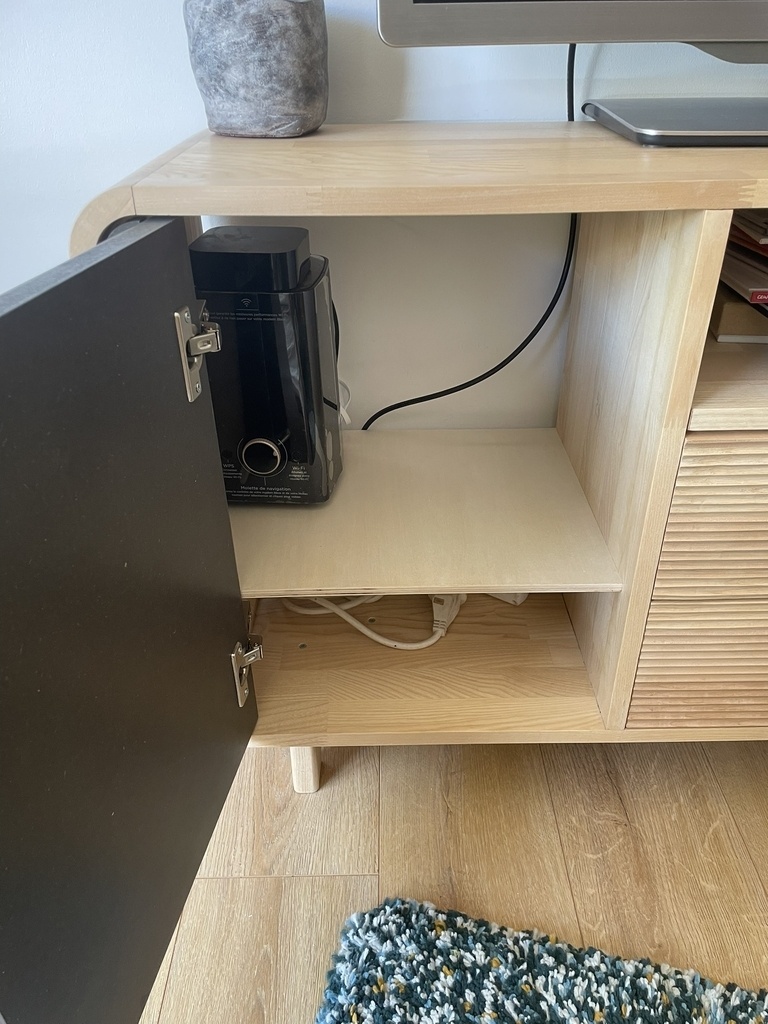

Quelques bricoles à peaufiner comme la gestion des câbles à l'intérieur, et je poserai les fonds en CP 5mm.
Peut être l'année prochaine une étagère qui complètera le binôme ?
Merci pour votre lecture,
Gabriel
Licence
Discussions
Joli.
Je ne comprends pas pourquoi tes angles ronds des portes ne passaient pas?

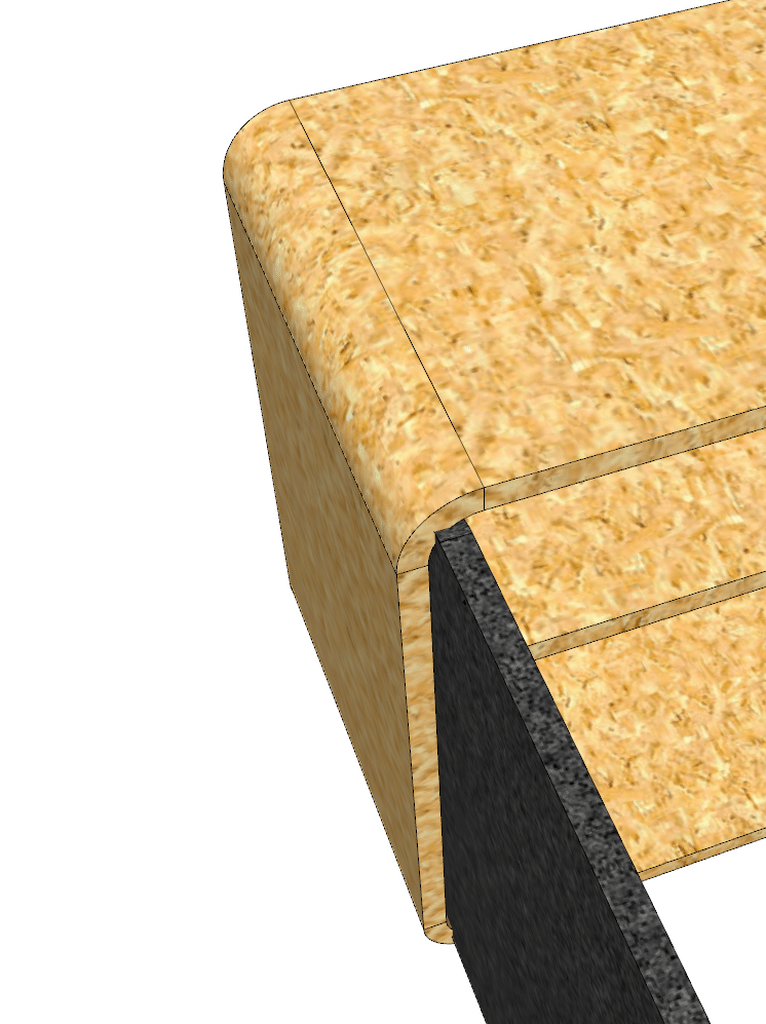

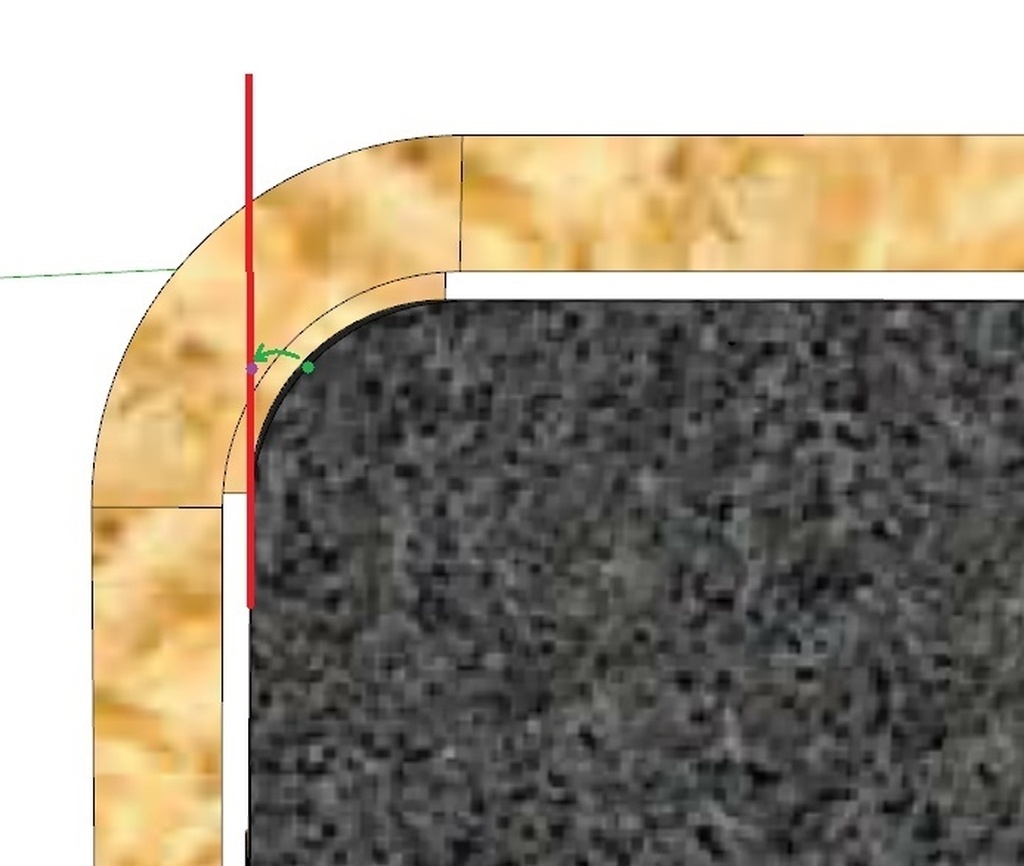

En schéma ça sera plus parlant. C'est pas facile d'identifier l'axe de rotation de la porte avec des charnières hettich.
En gros la porte en s'ouvrant cherche à rentrer dans l'intérieur du cadre. Sa surface extérieure se retrouve dans l'axe rouge.
Le milieu de l'arc de cercle (petit point vert) pivote aussi pour passer sur l'axe rouge et rentre en conflit avec le cadre arrondi qui n'est pas assez haut.
idem !
Original et très classe.
