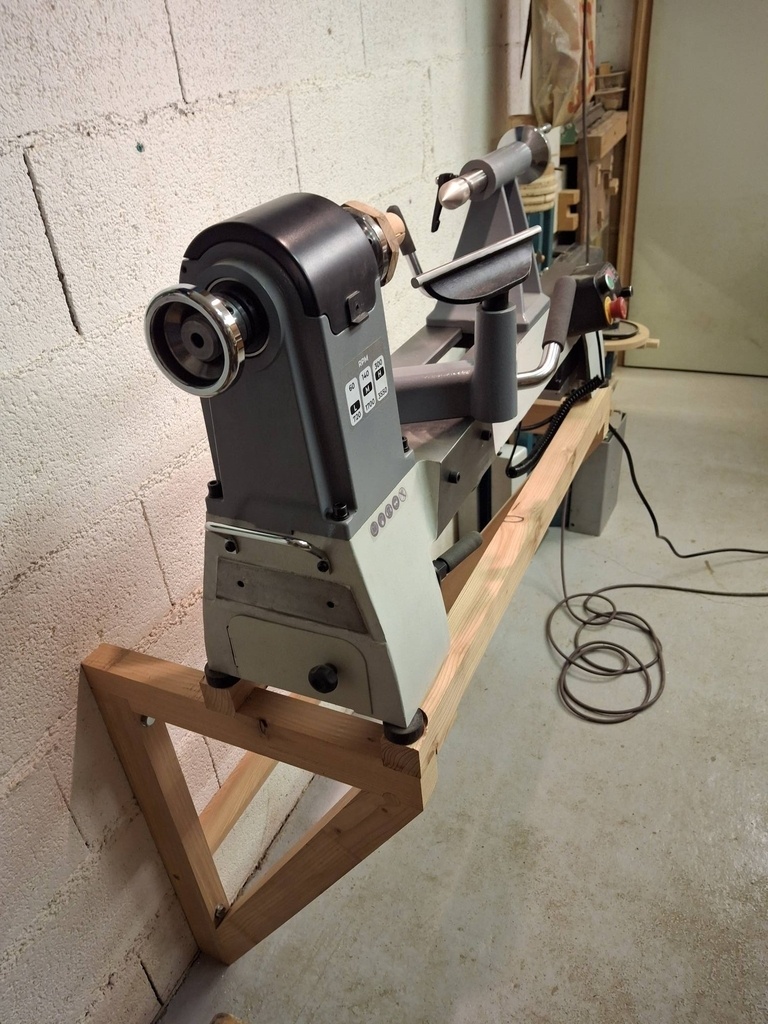

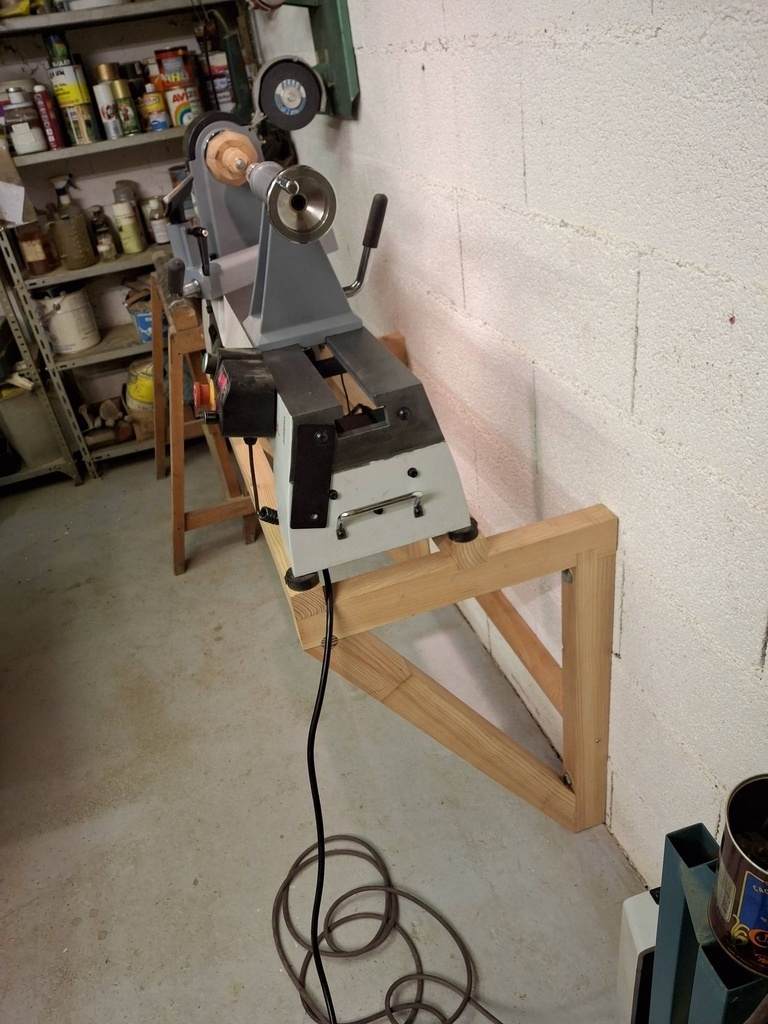

Une structure légère pour porter mon nouveau tour AXMINSTER d'une cinquantaine de kilos.

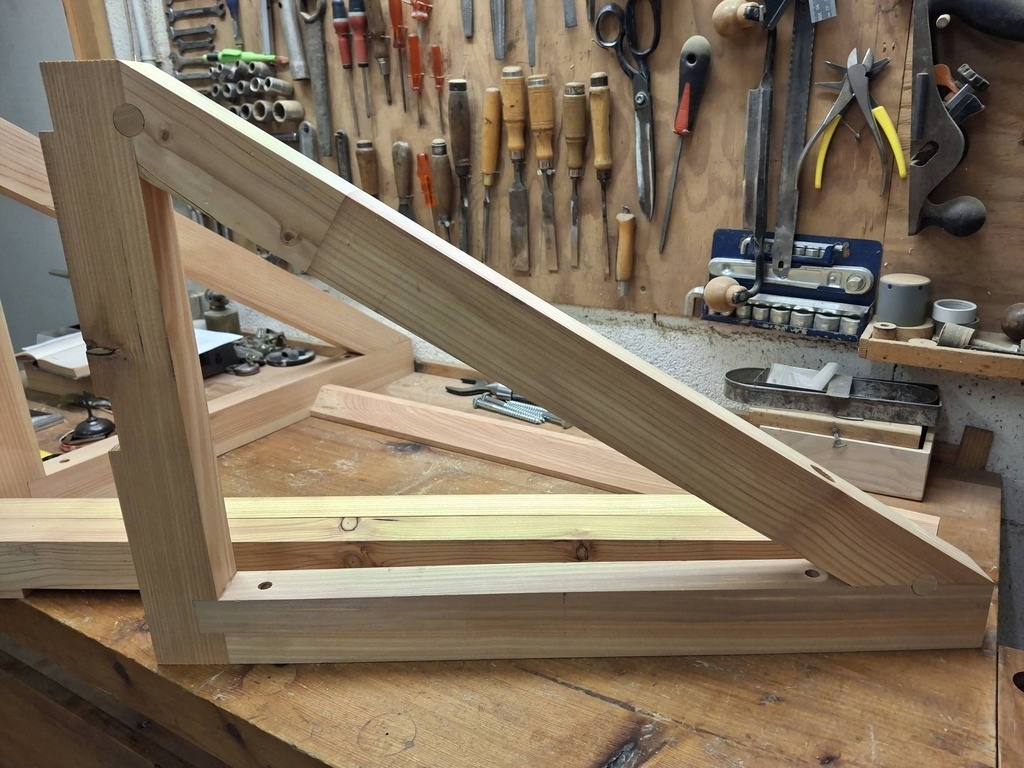

Elle est constituée de deux équerres fixées au mur par 4 tirefonds de 10 et reliées par 3 entretoises, 2 sur le dessus qui portent le tour et une qui longe le mur. Les entretoises sont vissés.
Pour les hypoténuses il me manquait de la longueur, j'ai rabouter des pièces par simple collage puisqu'elles travaillent en compression.

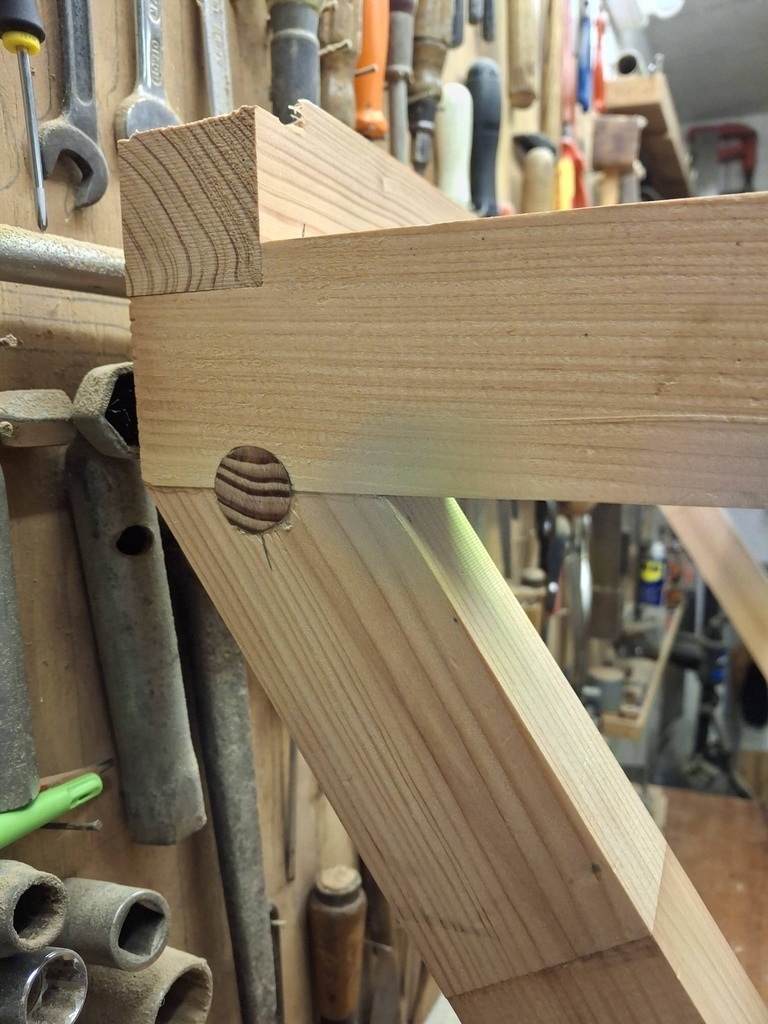

Montage par tourillons maison de 20 mm.

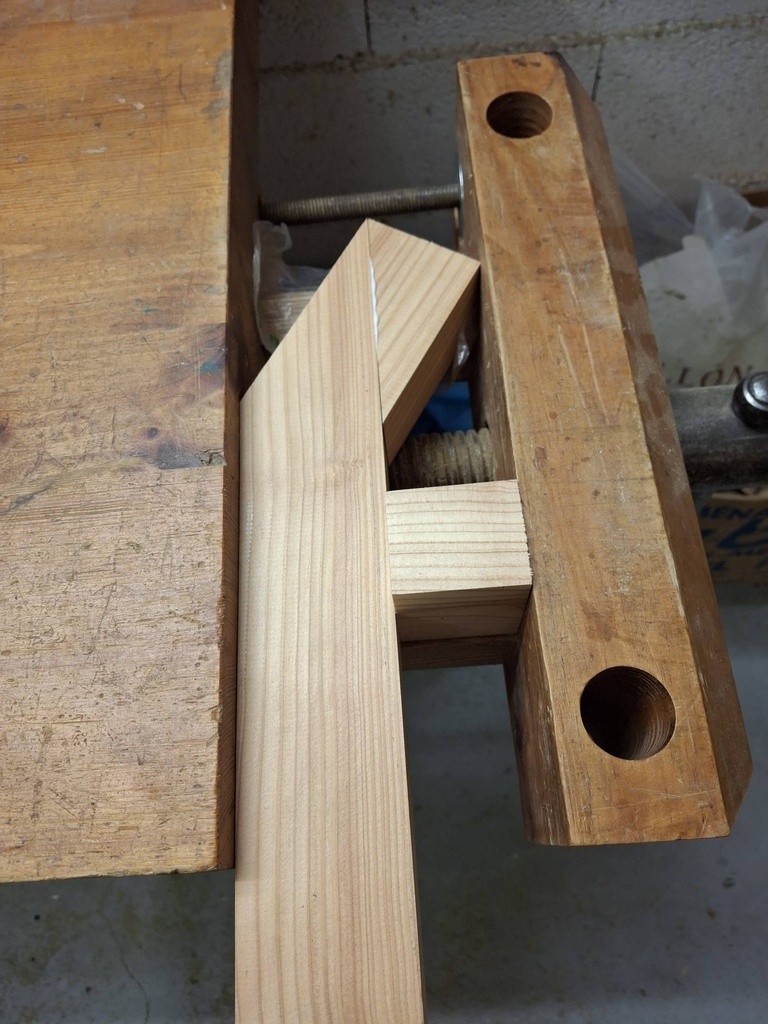

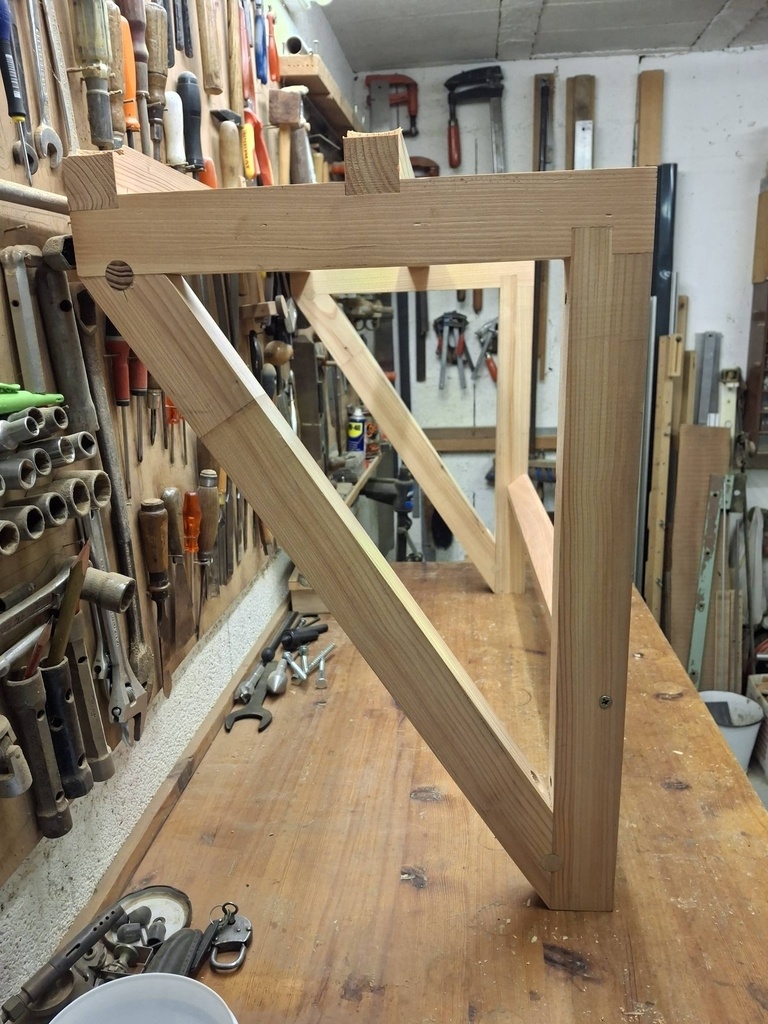

Pour le collage, j'ai collé deux coins (chutes de découpe) aux extrémités des hypoténuses. Par la suite je les ai sciés et arasés au rabot.

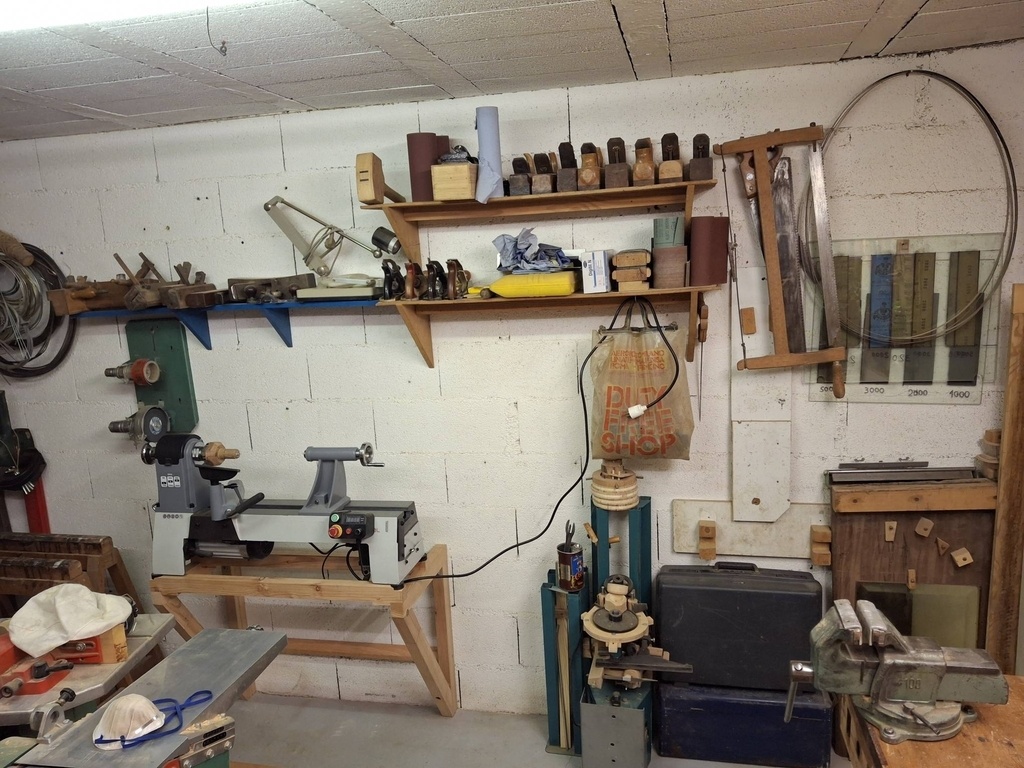

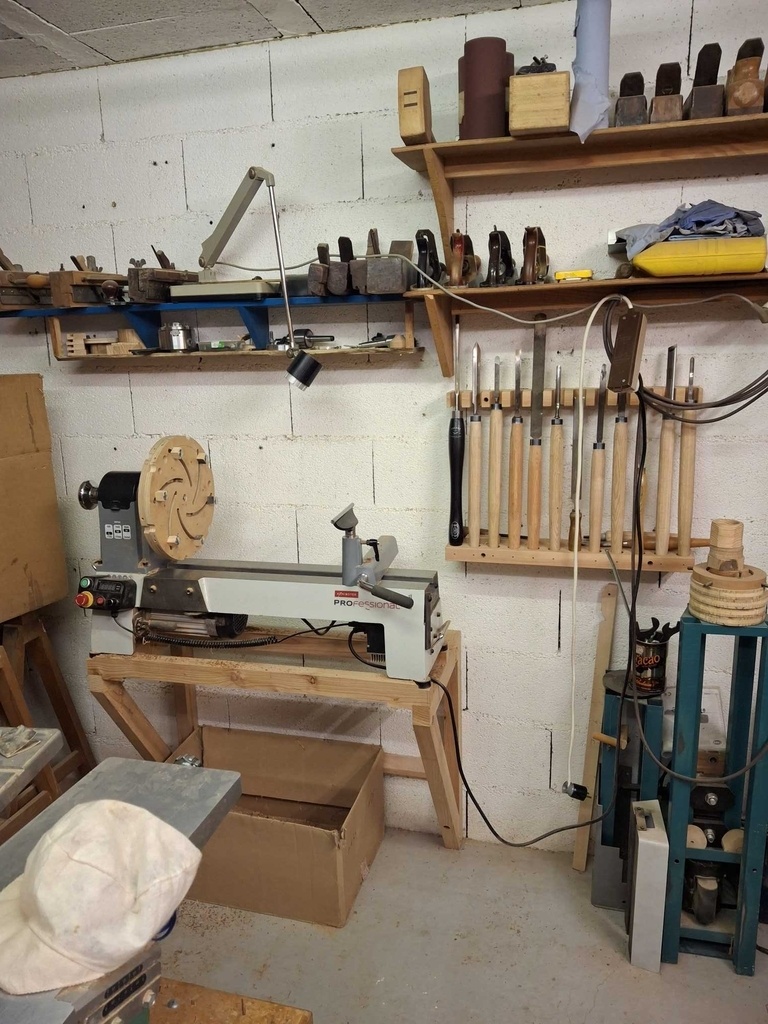

Il m'a fallu réorganiser l'un des murs de mon petit atelier pour ma nouvelle acquisition. J'ai complété par la suite avec un raque à gouges (publication à venir) et une étagère supplémentaire.
Licence
Discussions
Joli !
C'est dimensionné pour le tour, mais à mon humble avis il faudra pas être trop gourmand sur bruts et sur les coupes.
Pour du stylo c'est parfait.
Pas du tout! Ça tient très bien aux vibrations.
De toute façon le stylo ne m'intéresse pas.

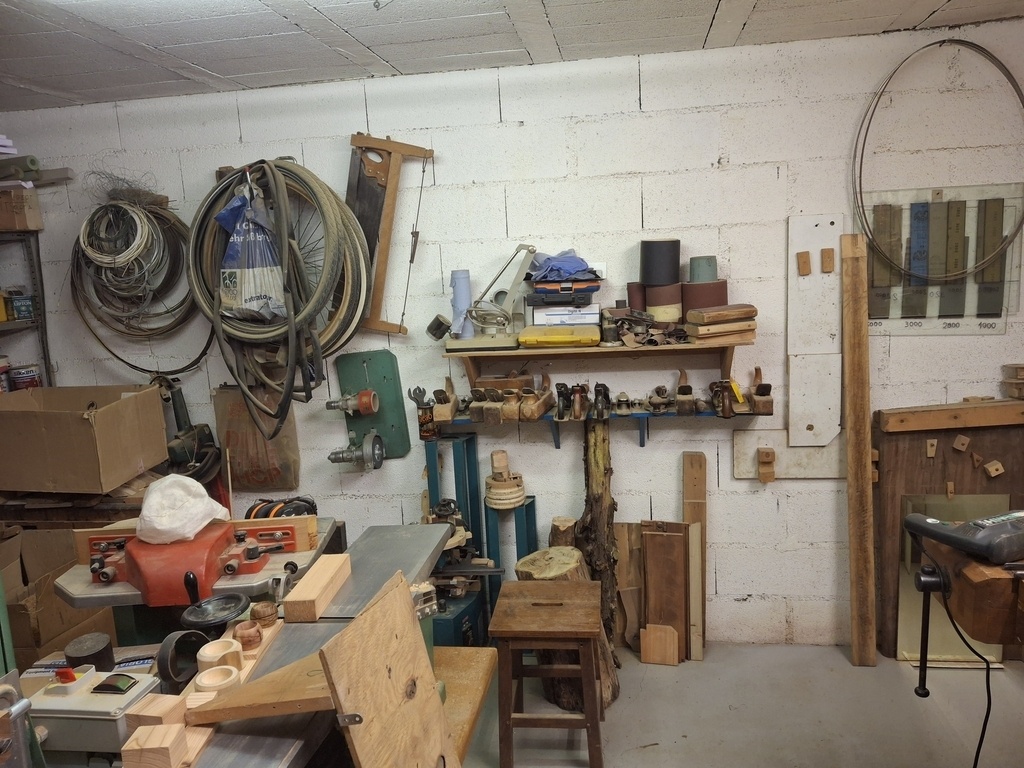

Je vois les photos de l'atelier. Belle installation !
Sauf qu'il est tout petit, sans fenêtre ni aération, mais j'aime bien y travailler.
Merci quand même et bon tournage.
C'est bien pensé. Il me semble que les pieds sont coincés pour éviter tout basculement c'est bien ça? Par contre je ne comprend pas à quoi servent les tourillons dans cette position...
Oups! Malijaï me voila bien embarrassé: je ne suis pas sûr de bien comprendre vos questionnements.
à cause du balourd de la pièce brut.

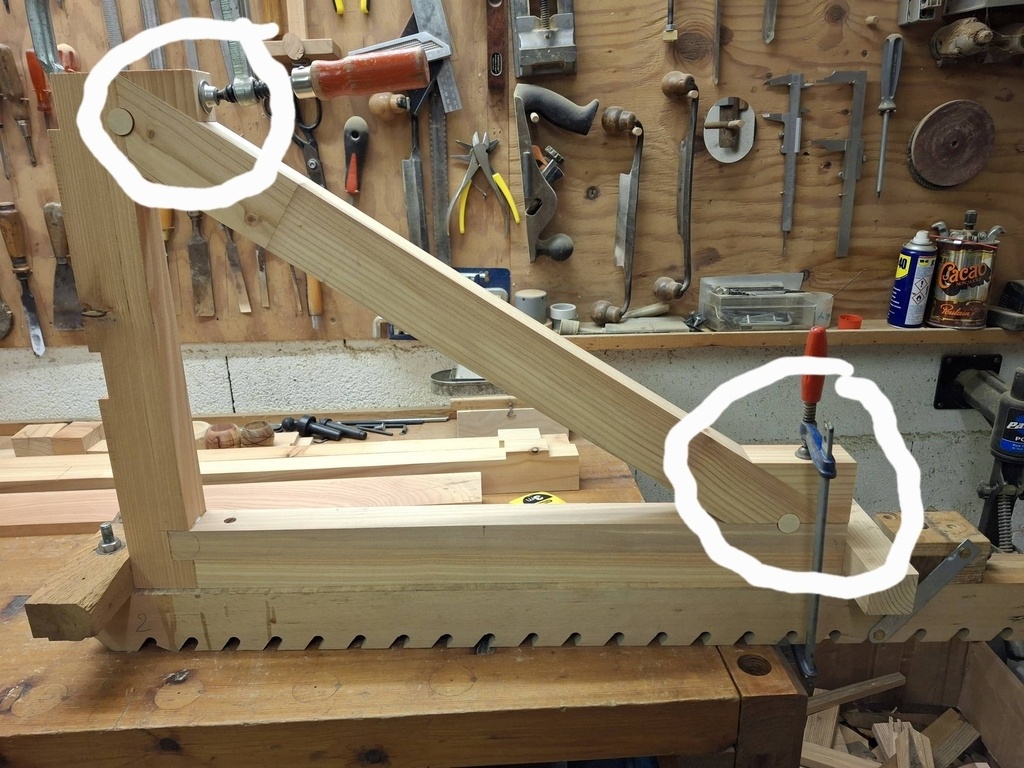

Faute de mieux, pour l'instant, je vous propose deux photos supplémentaires qui vous permettrons, peut-être, de mieux comprendre le système.
Le but était de constituer deux triangles rectangles dont les grands côtés droits sont fixés au mure, les 2 petits côtés servent à porter le tour par l'intermédiaire de deux longerons.

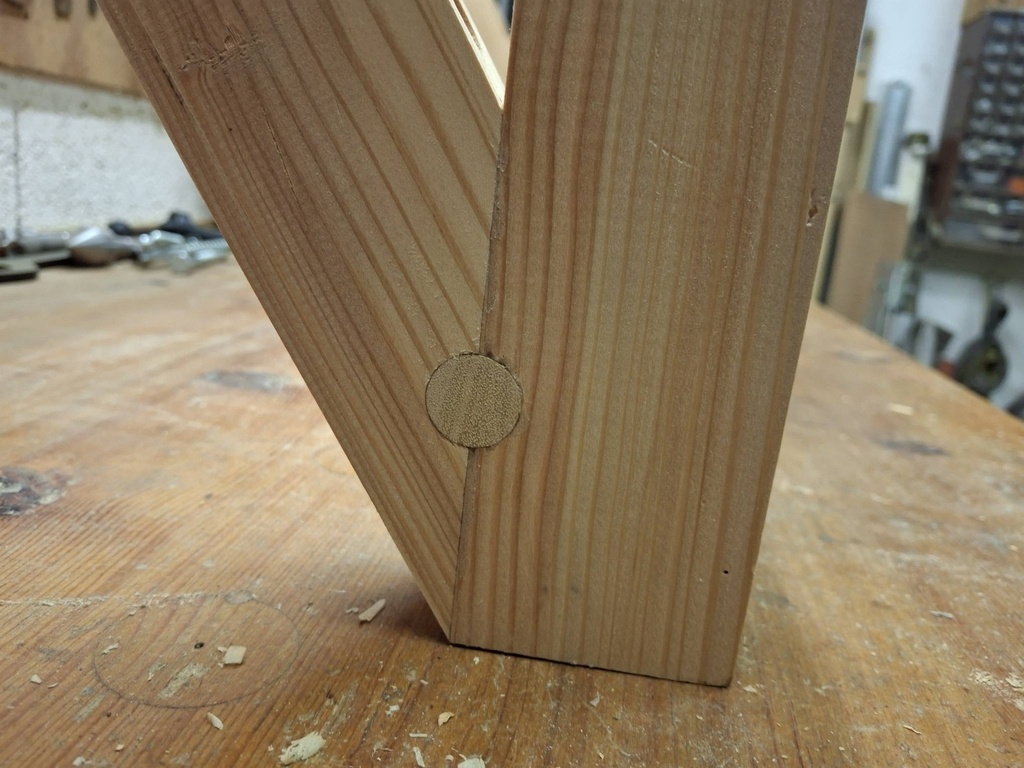

Les tourillons servent à positionner les pièces au collage et à renforcer ce dernier.
Contrairement à ce que peut faire penser la légèreté de l'ensemble, rien ne bouge lorsque le tour veut partir en balade
N'hésitez pas à revenir en Alsace pour plus de questions.
Merci, c'est donc pour assurer le collage, retour en Alsace pas cette année encore ;)
J'ai le même, mais la génération d'avant. Très satisfait de ce tour. J'ai aussi le mandrin Axminster qui est 5* !!! Le rack à gouges va rapidement être à l'étroit !!!!
La bonne idée de ton installation, c'est le dégagement au niveau des pieds : on peut se positionner comme on veut + il est très facile de donner un coup de balai.
Merci,
Le rack à gouges est déjà trop petit, d'autant plus que je viens d'en commander une autre.
Mon mandrin est un Record Power SC4, celui d'Axminster était beaucoup trop cher.
Le tour est très bien après correction de divers défauts de contrôle qualité:
