Bonjour,
J'avais dans l'idée de me faire une établit relevable avec un lit médicaliser. Mais j'ai toujour trouvé que cette solution manquait de rigidité. Je me suis mis en quete d'une table industrielle, mais les prix était beaucoup trop chère pour des tables dans un état trés trés limite
Puis un jour le Graal ... une annonce LBC apparait:
Donne (oui oui) table élévatrice electique, capacité 1T état quasi neuf ...
Elle se trouve a La Rochelle a 70km de chez moi.
Ni une ni deux je téléphone et je la réserve.
C'est quoi le loup ?
Cette table servaitàa une personne en fauteuil roulant a passer d'une piece a l'autre, avec entre les deux une grosse marche a franchir 30-40 cm ...
Du coup la table se trouve dans une fosse en beton de 40 cm de profondeur, et pour la sortir il faudra franchir une marche de 30 cm. Donc les nouveau propiétaie de la maison voulaient s'en débarasser pour faire un petit escalier et rénover la piece.

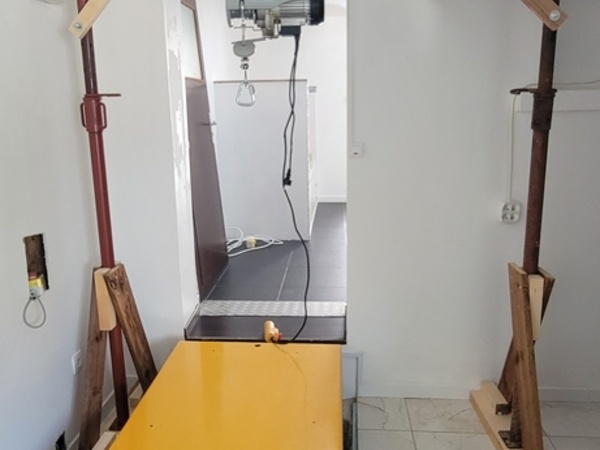

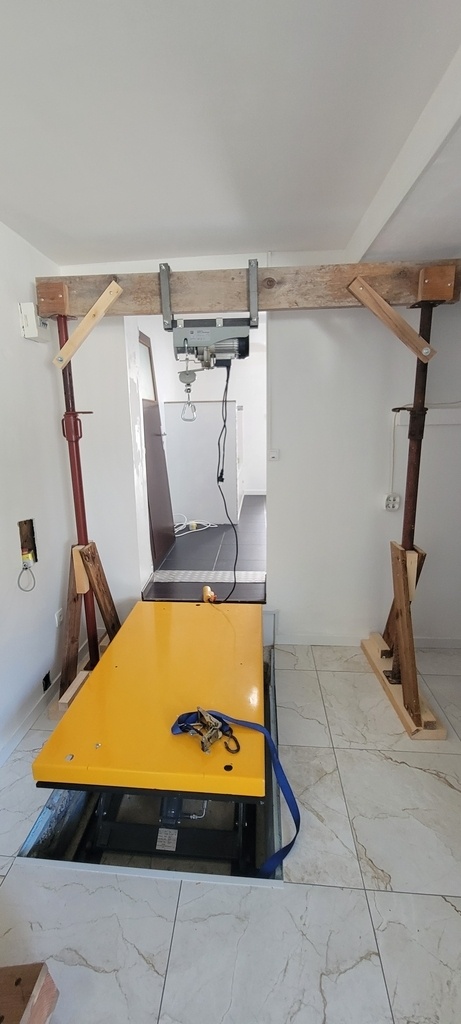

Aprés le travail je fabrique avec ce que j'ai sous la main un portique sur roue, démontable, et équipé d'un palant electique afin de sortir la bete et de pouvoir la charger décharger sur ma remorque.
Arpés une bonne aprés midi a batailler , me voila propriétaire une superbe table élévatrice
La table en l'état n'est pas hyper exploitable car le plateau fait un ventre de 2 cm sur le dessus du plateau et il est compliqué de s'en servir pour la menuiserie.
Ma premiere idée était d'y poser et adapter une table de soudure a trou, mais les tarifs m'ont fait reculer.
Donc on va faire un établit MFT, solide et pratique et surtout avec un reseau de trou bien d'equerre (pas si simple que ça au final).
Pour le materiaux, je ne voulais pas reprendre du MDF. C'est trop fragile a l'usure, les trous se déforment a la longue. Je voulais un truc bien costaud.

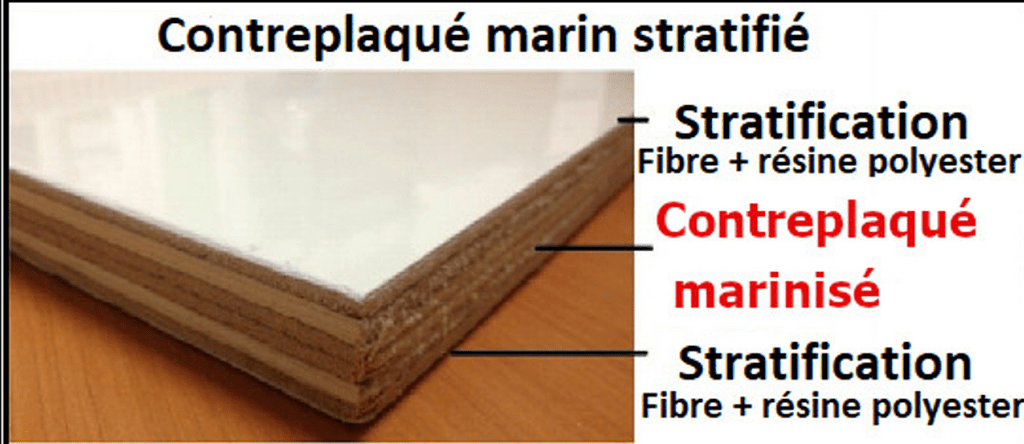

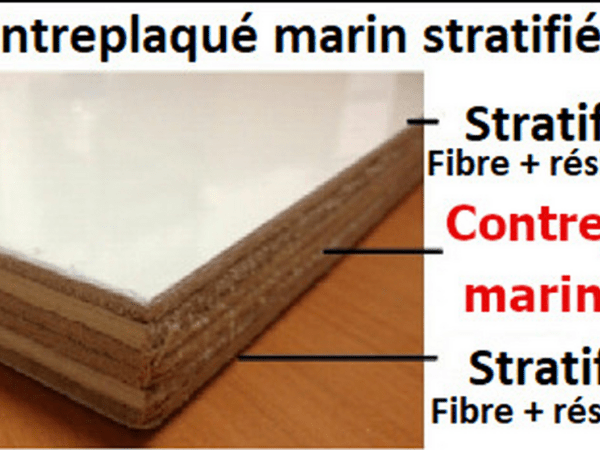

Aprés pas mal de recherche, je trouve ça : du Contreplaqué marin stratifié
Il s'agit d'un contreplaqué composé de bouleau marinisé par un traitement anti-humidité
Le panneau recouvert sur chaque côté de fibre et de résine polyester d'une épaisseur d'environ 1,2 mm.
C'est le materiaux qui sert a fabriquer les caisses et les portes de remorque de camion.
Le truc est lourd, chiant a couper et a usiner ... et la poussiere est super nocive (résine).
Mais c'est hyper resistant, bref pile poil ce que je veux. On en trouve chez des discounter de panneaux qui vendent des chutes pour un prix trés résonnable. J'y ai pris 5 panneaux de 120x240 en 20mm pour 59€
ici

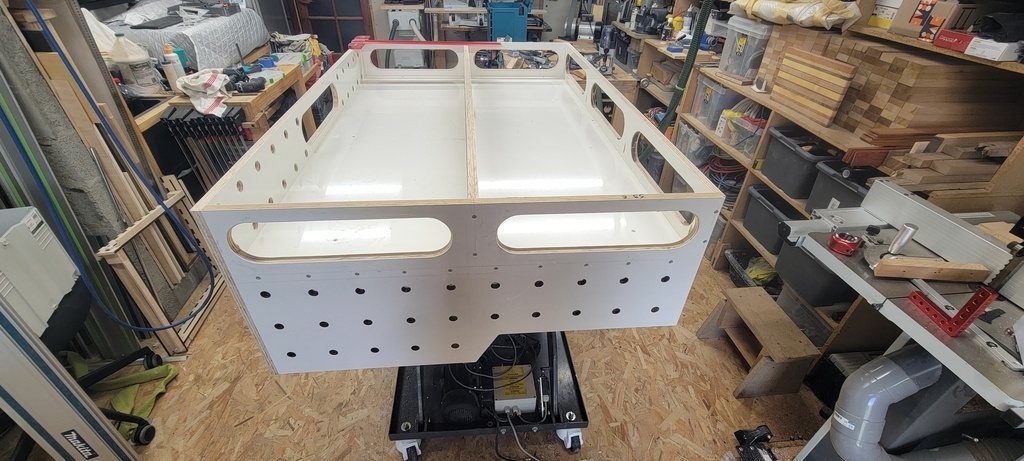

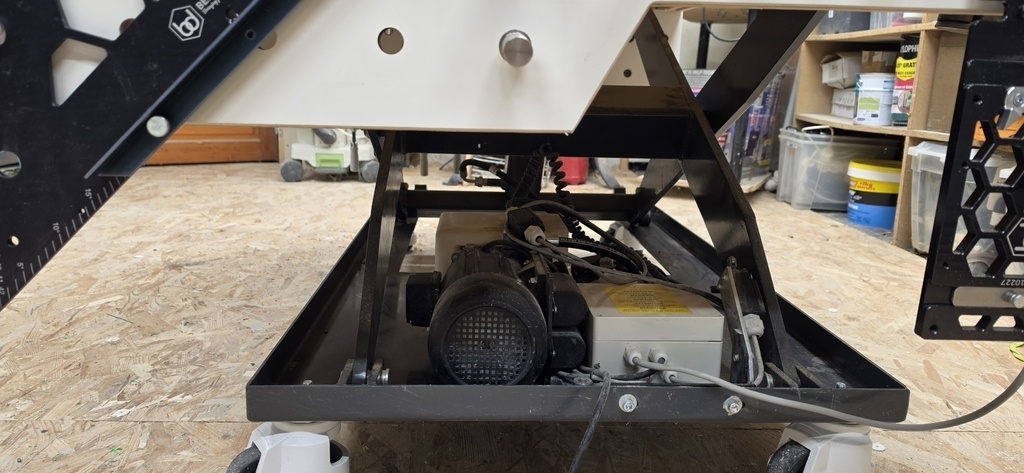

On commence la réalisation avec un caisse qui est posée et fixée sur la table en s'assurant du niveau de celle ci. J'ai fait deux étages pour pouvoir nettoyer sous le plateau a trou et aussi pouvoir y mettre tout ce qui traine habituellement sur le plan de travail quand on monte un meuble et qui au final nous encombre. Cela permet d'y glisser boite de vis , visseuses, ponceuses, rail de scie ...
Je commende par faire un premier essais sur mon reseau de tour pour le plateau du dessus

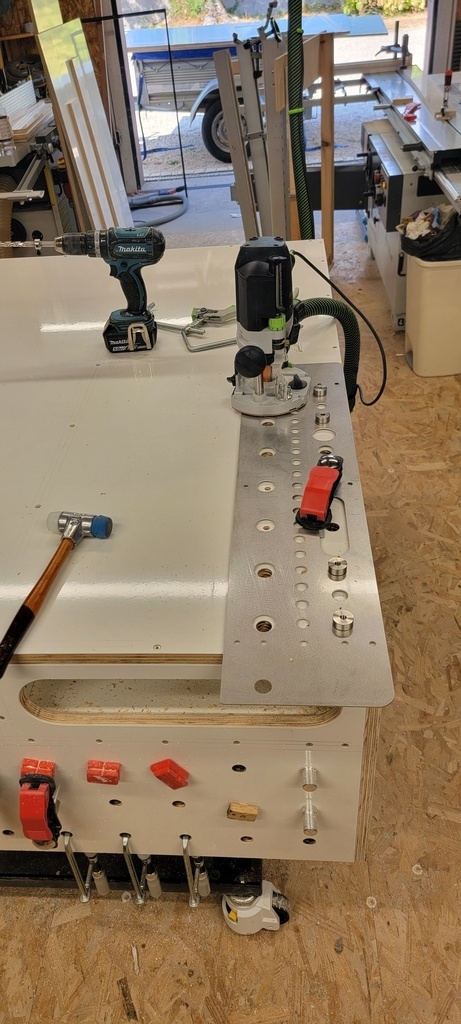

Pour cel aj'utilise un gabarit que l'on repositionne une fois que l'on a fait une rangée de trous.

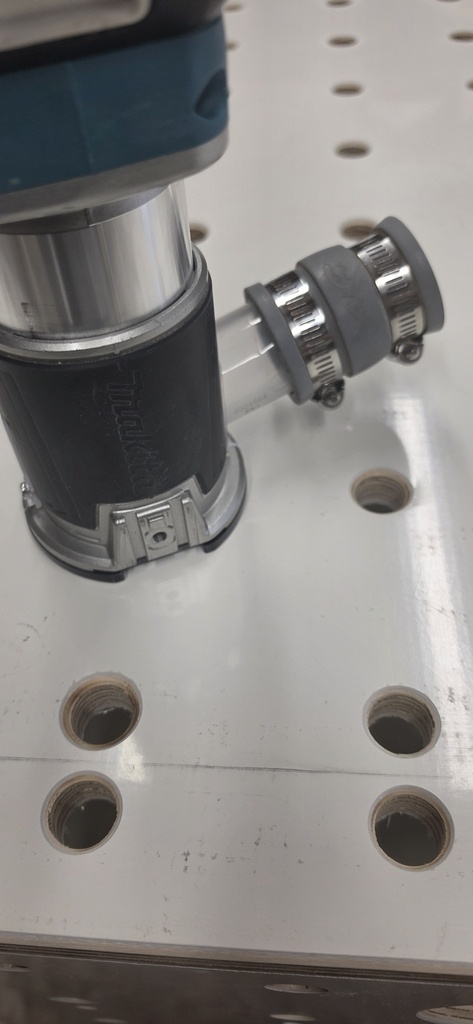

Cela fonctione avec la défonceuse, une fraise de 20mm et une bague a copier de 30mm
le résultat n'est pas terrible. Il y a un micro jeu entre chaque déplacement, et au final j'ai 4 a 5 mm de faux équerrage sur le dernier trou.
Ce n'est pas grave pour les reseaux de trou des panneaux en pourtour de l'établis. Mais pour la plateau du dessus il n'est pas question de rester comme ça.
Je me met en quete d'une société disposant d'une CNC pour qu'il me fassent ça, mais impossible trouver.
Donc rebelote on recommence ... J'avais prévu le coup et j'avais pris un peu de marge sur les panneaux.

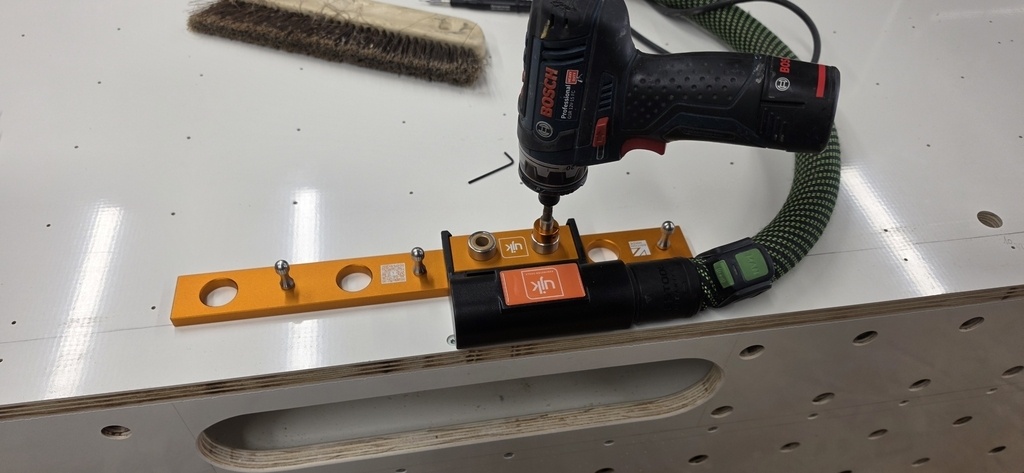

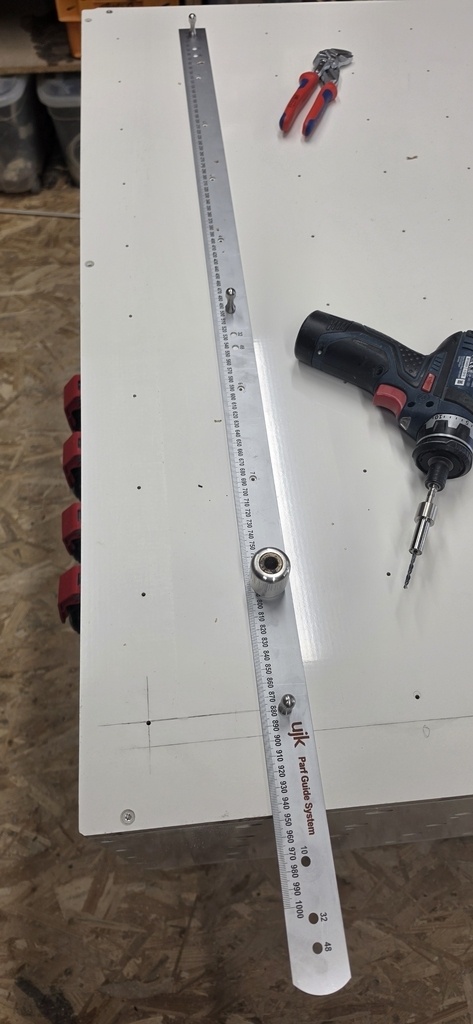

J'achéte un kit UJK qui lui à trés trés bien fait le job.
C'est trés long, j'ai mis une grosse aprés midi pour faire mon plateau (plus ou moins 170 trous)

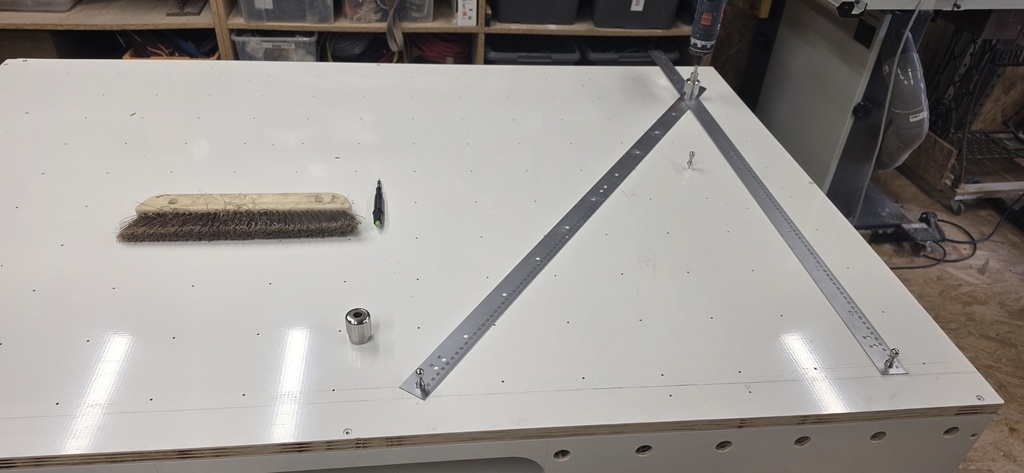

Tout les trous sont alignées et dequerres (testé avec une calle de 0.05mm), c'est génial ...

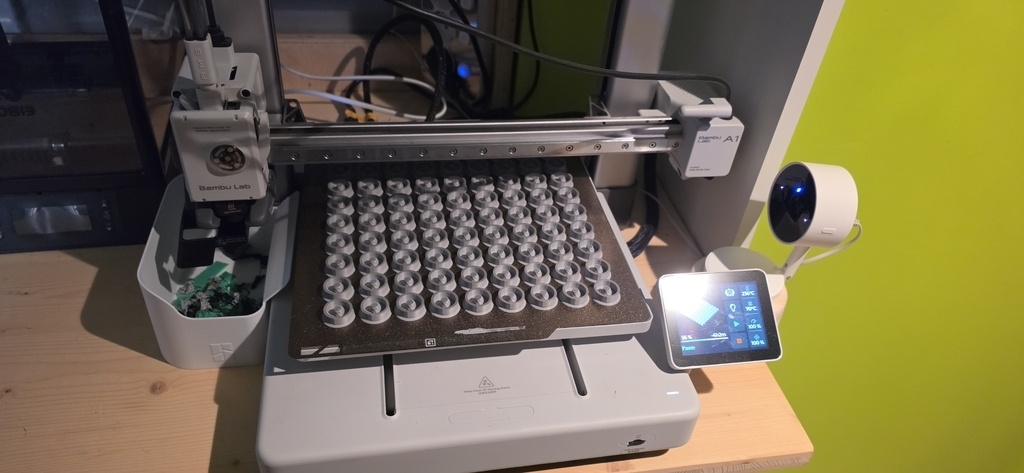

Je chanfrene les trous à l'afleureuse et j'imprime quelques séries de bouchons (qui seront équipés d'un écrou pour les rendre magnétique) afin d'éviter que tout ce qui fait moins de 20mm ne passe au travers.

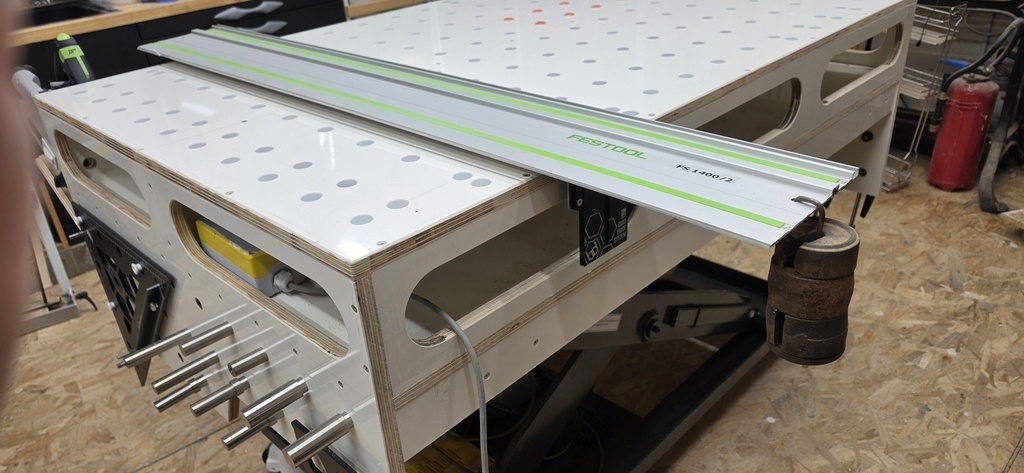

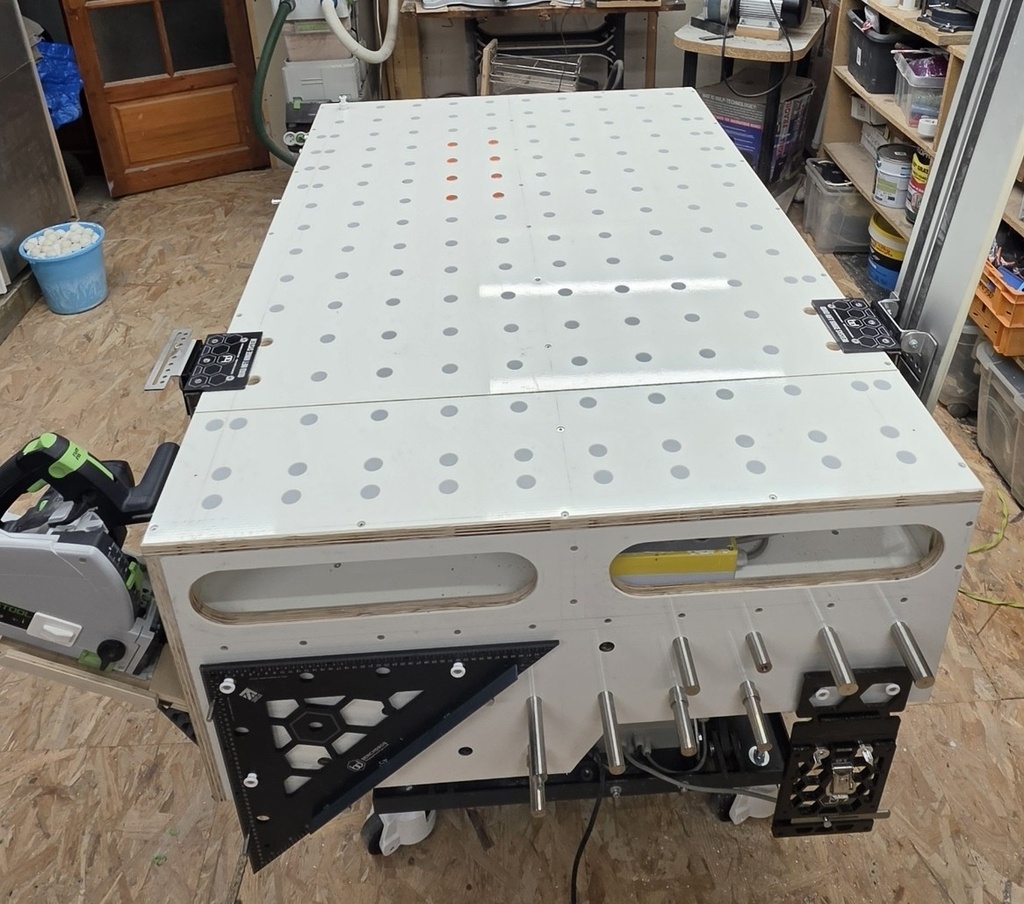

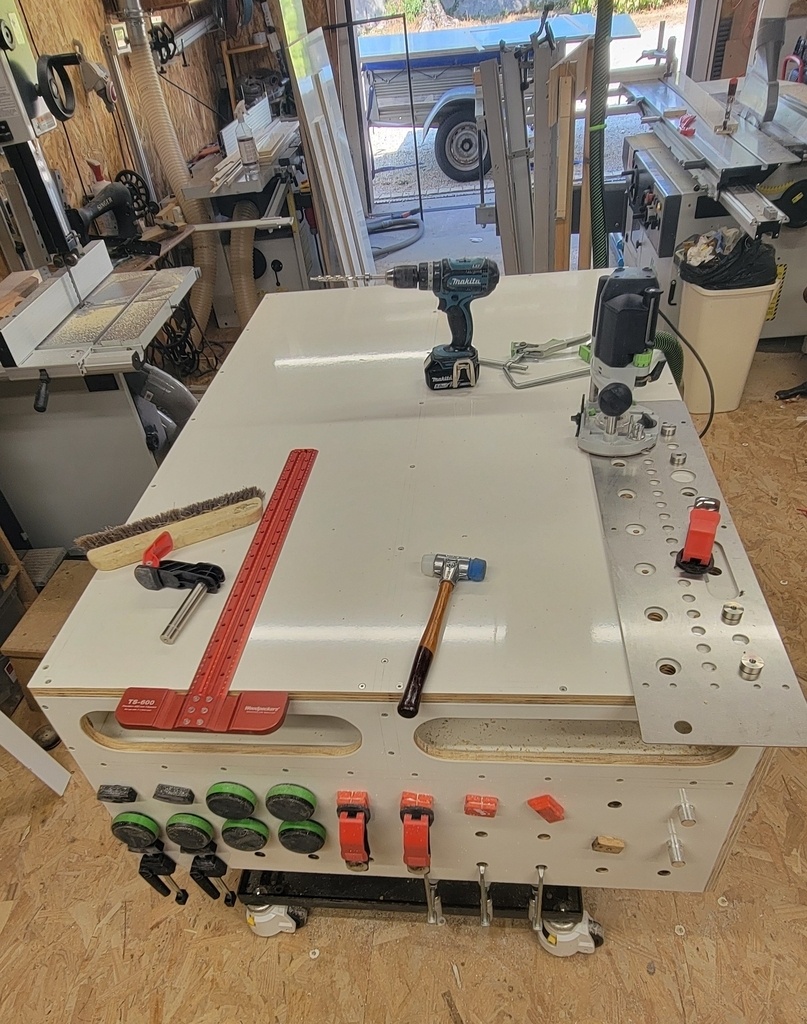

Du coup au top, je craque un peu plus le porte monaie et j'accessoirise la bete, pour en faire une table de découpe ultra précise.
Je testerai ça au prochain projet pour voir si ça peut remplacer ma scie a format qui me prend beaucoups de places.

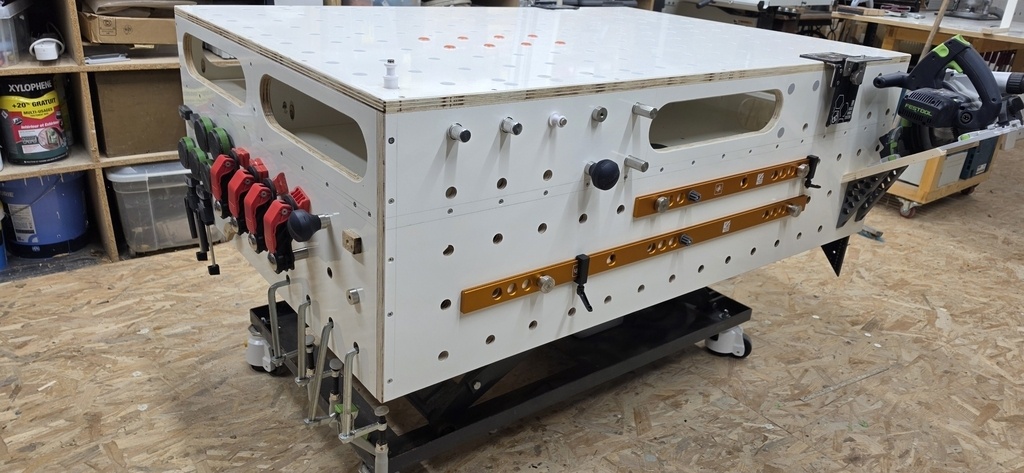

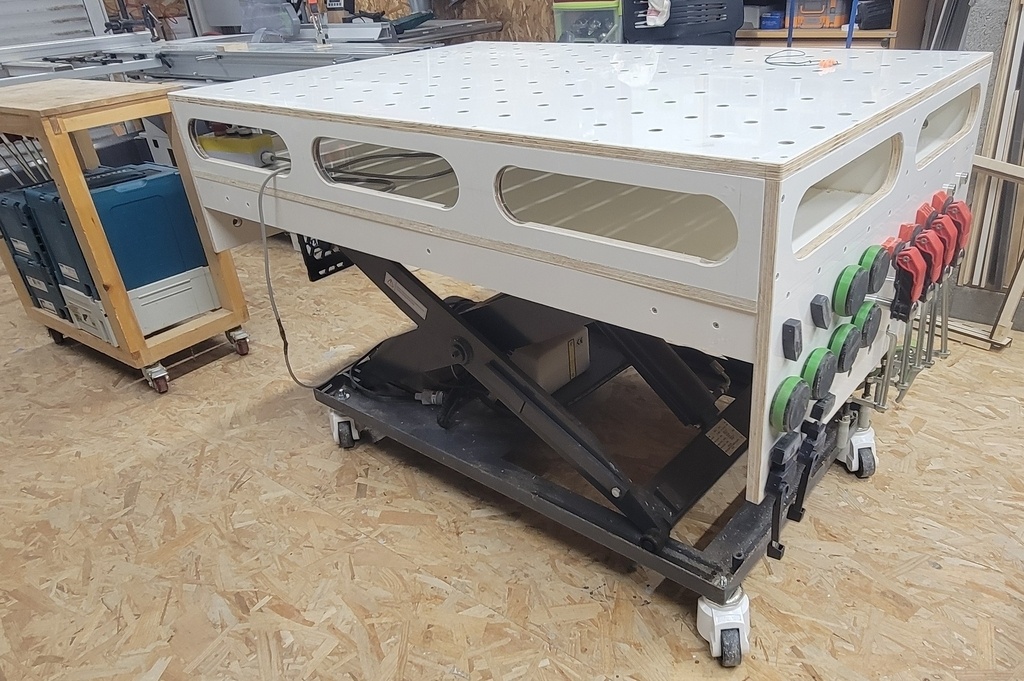

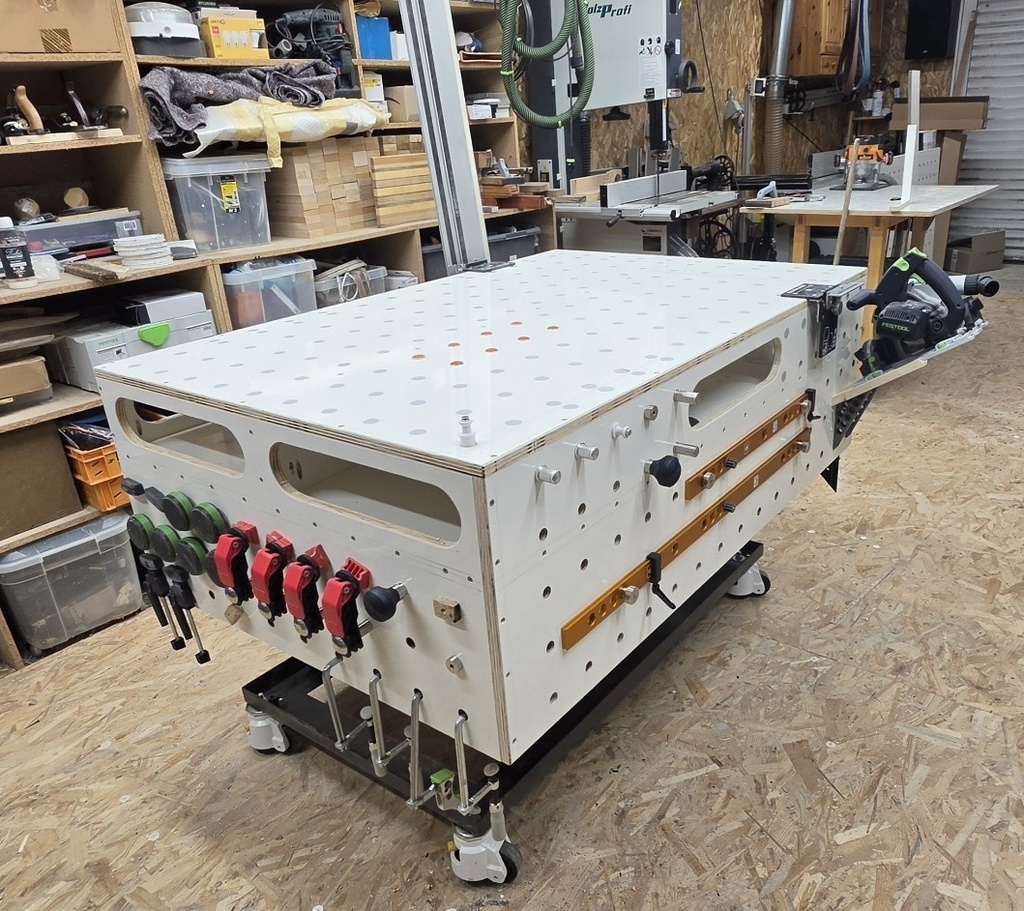

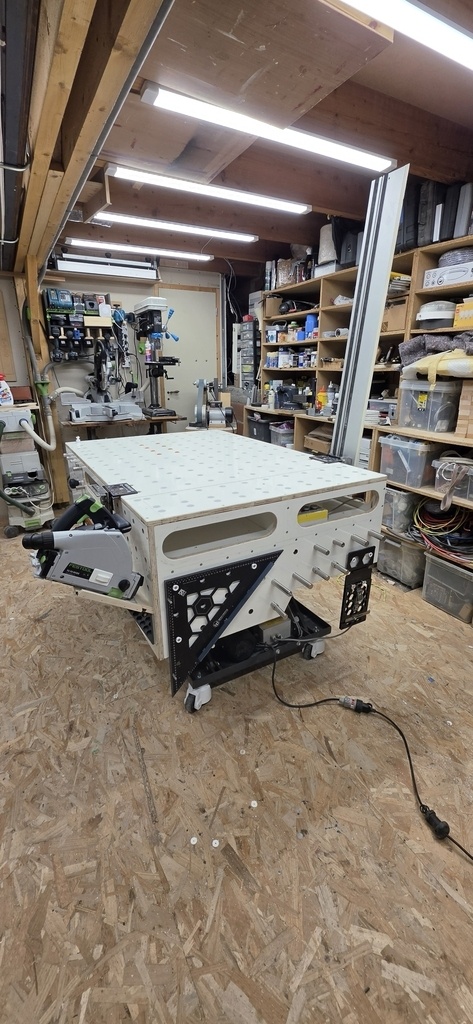

Un établit au top, super pratique a l'usage, lourd, stable (grasse a son poids et a ses pieds) mais déplaçable (roulettes).
A voir en fonction de l'usage mais j'ai pour idée de réaliser tout un tas d'accessoires, permettant d'agrandir la surface utile de l'établit pour le travail de grandes pièces , avec un système de grosses équerres qui pourraient de plugger sur les cotés (comme pour les tables de soudures)
To be continue ...
Licence
Discussions
Belle création !
Le lit médicalisé, c'est pour une servante, pas une table de travail.
merci
Bonjour merci beaucoup pour ça. Et je viens de parcourir le site de votre fournisseur les prix sont très attractifs. Je ne connaissais pas du tout
oui, aprés leur gestion du stock est trés aléatoire
Connaissez vous d'autres fournisseurs de ce type ? Même pour des matériaux biosourcé ?
non désolé, il faut regarder sur Leboncoin
Beau travail !

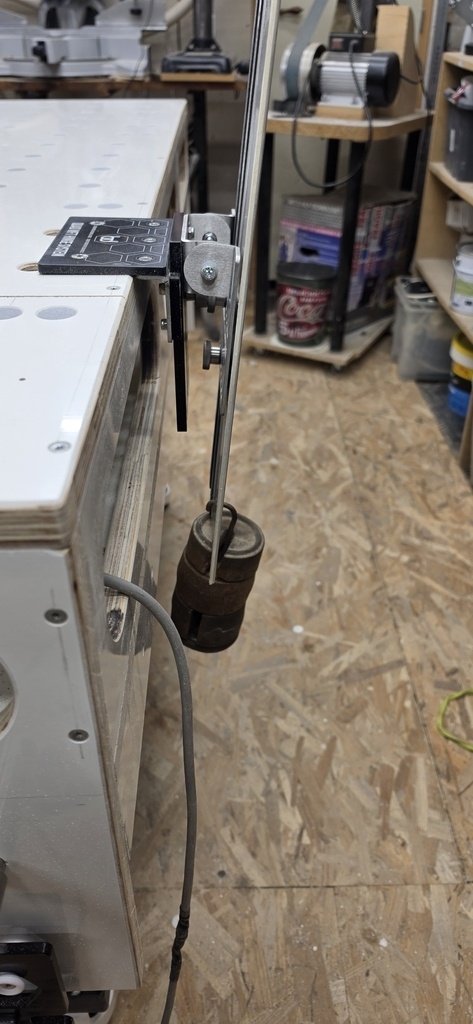

As-tu la tricoteuse qui va avec les poids utilisés sur la dernière et avant-avant dernière photo ?
Merci, tu as l'oeil bravo. C'est un metier a tisser que ma grand mere avait recupere et qui n'était pas complet. J'en ai gardé le piétement et ces poids (hyper pratique)
Au top bravo !
D'où vient le système pour le rail de coupe ?
Merci
Merci
C'est un benchdog tools que tu peux trouver ici
Ah oui ça a l’air chouette. Il va falloir que je passe voir cela. Et puis j’ai des plaques à récupérer !
yep ils sont au chaud, ils t'attendent.
Elle est vraiment très belle. Et bien mieux que l’ancienne…
En tant qu’héritier de l’ancienne table je le dois de lui refaire un plateau aussi précis
Félicitations !
Tu nous montreras ta version.
il lui manque les rangements et la défonceuse sous table, on verra a l'usage.
Pour le plateau, tu essaieras a la Shaper ? Tu seras peut être surement meilleur que moi :)
je sais pas si mieux ne voudrait pas dire retour au tradicos roubo, d'un coté la proposition ici est top pour ce que c'est, de l'autre c'est fini en tant que tel, limité par sa donne de base, dans l'atelier idéal, il faudrait plusieurs établis, ca en fait des m²...
Je voulais un établit de montage et d'assemblage. Je travaille essentiellement sur de l'agencement, d'où cette version. Mais tu as raison, je vais bientôt revoir le gros meuble de rangement que l'on voit sur les photos, pour en faire un gros meuble dédier a la scie radiale et au rangement mieux optimiser. Cela me dégagera un peu de place sur le fond de mon atelier et je pense justement a me faire un petit établit de menuisier de type roubo pour travailler du massif avec les outils a main.
