Martaille

Arc traditionnel

par Martaille

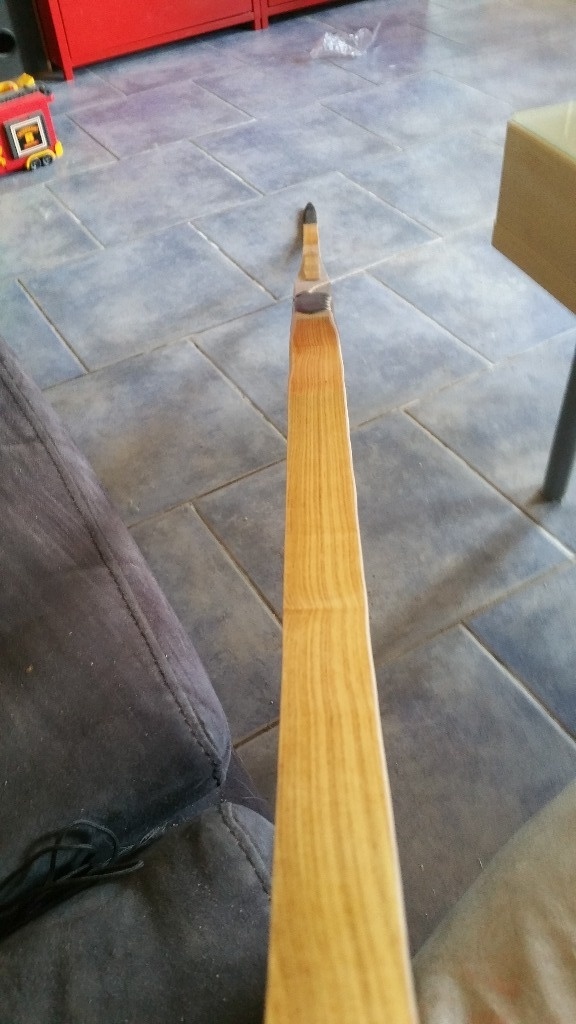

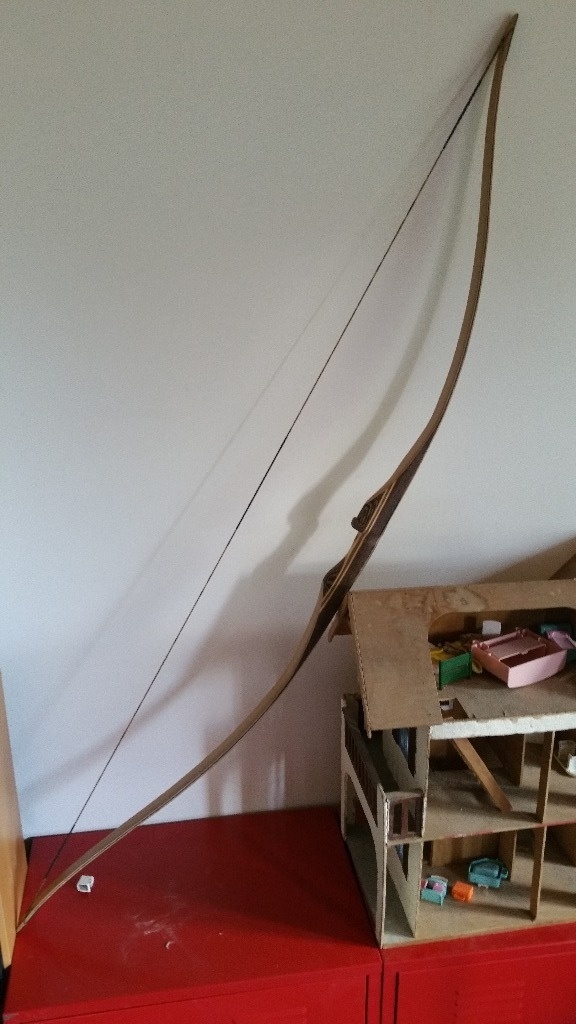

Arc traditionnel en lamellé collé (30# à 30'')
premier d'une longue série j'espère car c'est vraiment plaisant de tirer avec l'arc que tu à réalisé
Réalisé sur la base du longbow reflex/deflex (double courbure)

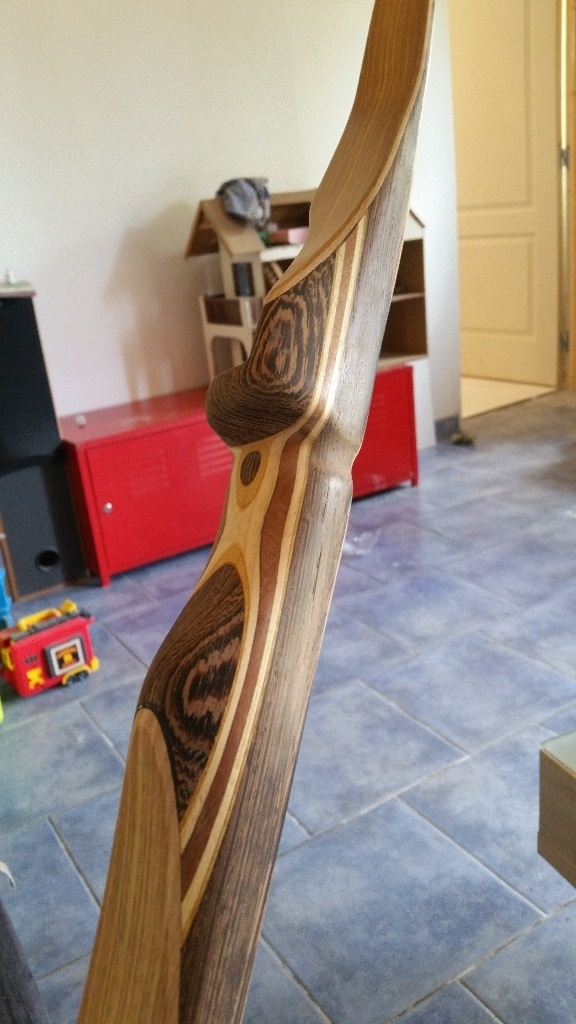

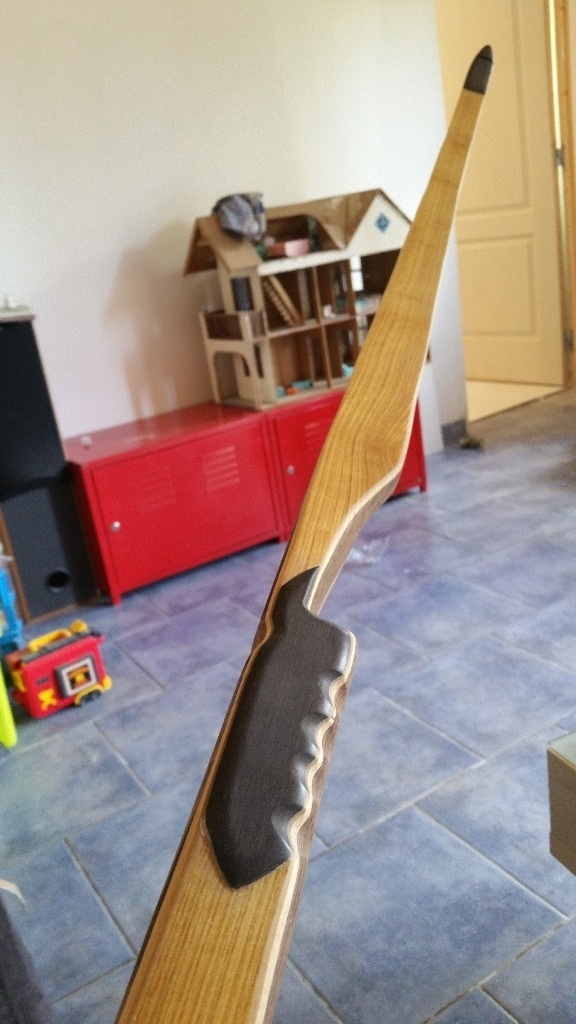

la poignée est trop creusée main je n'avais pas d'exemple sous la main et j'ai fait l'erreur d'attaquer à la scie à ruban plutôt que la râpe...
les branches ont un double fondu sur la largueur et l'épaisseur
La corde est aussi faite maison en dacron

Mis à jour

On en parle ici

Martaille a publié la création "Arc traditionnel".il y a 4 mois
Zeloko


Un bien belle réalisation. Il est précis ?

PS : Sympa la petite maison dans le fond 😉

Martaille

Précis. .. Ça dépend du tireur mais il est repétable. ..
La maison est à ma femme, son père lui avait fabriqué. Il faut qu'on la terminé. ...

niconathy


J'ai tiré un peu pendant les vacances lors d'une initiation. J'avais vu une vidéo sur YouTube de fabrication artisanale.
Les calculs pour la flexion, les résistances de colle, etc c'est facilement trouvable?
Réaliser le sien, quelle fierté et gratitude. C'est très beau dans tous les sens du terme.

mokozore


Très beau. Est-ce que tu as utilisé des plans? Un bouquin? Dis dis, c'est quoi ta bibliographie?

jules


Sympas j'ai fait pendant plusieurs années du tir a l'arc classique et j'ai eu quelques occasion de tirer avec un longbow et je voulais savoir combien de livre il fessait.

Biyo


Je voulais me lancer ! Si tu as la motivation pour faire un pas à pas je suis preneur.

jeremycmdd


J'ai toujours à plaisir de voir un arc réalisé par son tireur !! BRAVO

Des techniques il en existe plusieur, il a des personnes qui le passe sans un four (ajout de fibre + résistant). Il en a d'autres qui le font avec un croisement de fibre du bois.

Dans tout les cas ils fonctionnent tous très bien. Et le tien à mon avis aussi malgré la prise de main 😜

Groliviande


Pour l'avoir essayé, je peux vous dire qu'il est magnifique, qu'il est "répétable" et que ça tire sacrement loin... genre quand j'ai raté la cible à 40metre il est allez se fichez dans une butte de terre dure à au moins 70metre et j'ai galéré pour le déloger!!

niconathy


Que signifie "répétable"

Groliviande


Martail te répondra mieux que moi mais ce n'est pas l'arc qui est précis, c'est toi! du coup, répétable veux dire que si tu est précis et que tu fais les mêmes mouvements, ta flèche va avoir la même trajectoire!!

je sais pas si j'ai bien été clair! ^^

niconathy


Merci pour cette explication très clair. C'est un peu comme avec un ciseau à bois et un maillet pour entrer dans le bois sur une certaine epaisseur.

Ebeno's WoodShop


Super c'est trop beau ! ça donne envie de s'en faire un même si c'est pour ne pas s'en servir !

hub

TRES BELLE REALISATION FELICITATION MAIS DOMMAGE PAS DE LIENS NI PAS A PAS

rainouar


Archer je te salue bien bas ,félicitation pour cette très belle réalisation

FMJ


Bonjour
Effectivement il est très beau ton arc.
Pourrais-tu détailler un peu plus les étapes de sa conception ? Surtout la partie lamellé-collé ?
Merci

Martaille

Merci pour tous vos commentaire ça me donne envie d'en faire un nouveau avec une nouvelle forme.

@mokozore Alors pour tout ce qui est plan, ça vient de http://www.anfieldarchery.com/... et différentes vidéos sur youtube https://www.youtube.com/user/7...

Effectivement groliviande à bien répondu...

le première étape consiste a réalisé la poignée avec les courbes ( les fondus) puis à préparer les lattes de bois( ma latte de wengé fait 4 mm sous la poignée et 0,1mm en fin de branche)

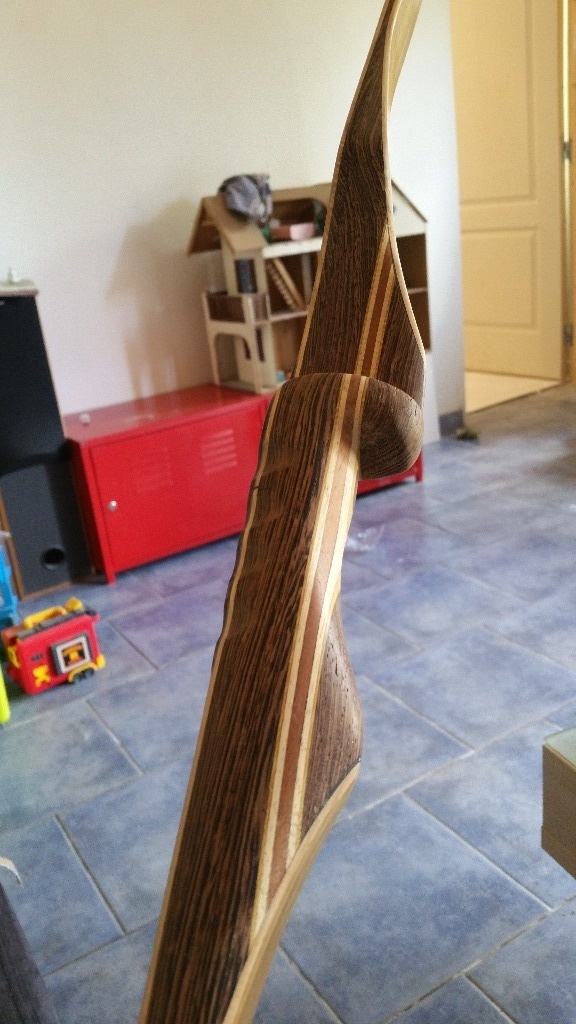

Pour la partie lamellé collé c'est un empilement : fibre de verre/frene/wengé/frene/fibre de verre le tout collé avec de l'époxy EA40 sur un moule en mdf.

ensuite il faut travailler les branche pour avoir la puissance voulu, le mien fait 30 livre.

et enfin il faut façonner la poignée.

c'est une explication rapide mais les vidéos (en tout presque 4 h de video explique bien toutes les étapes)

Après pour ce que ça intéresse, je peux donner les différents fournisseurs de matos.

Pierro


superbe !

Peiot


Génial!

ecto1


c'est magnifique.

FMJ


Merci pour le complément d'infos !
