sanglier

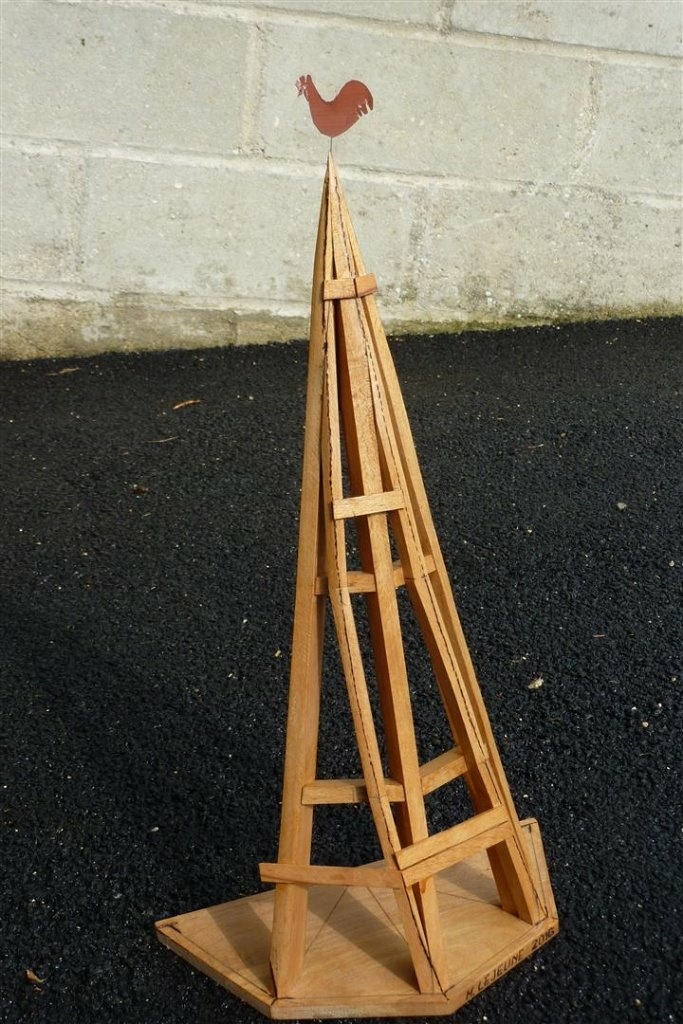

Maquette partielle de charpente de flèche torse

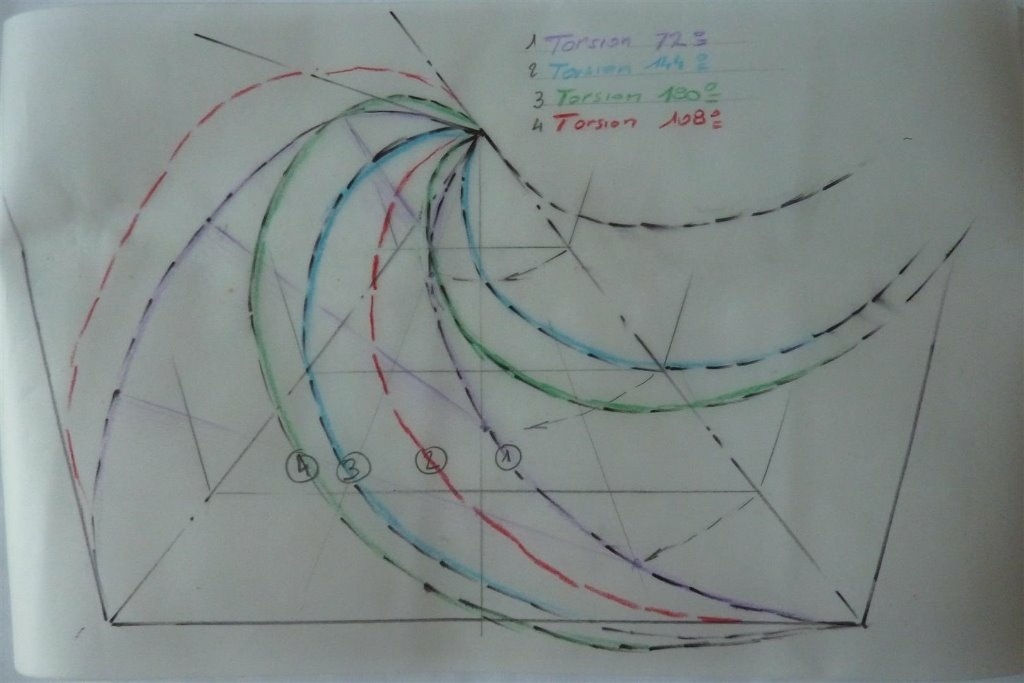

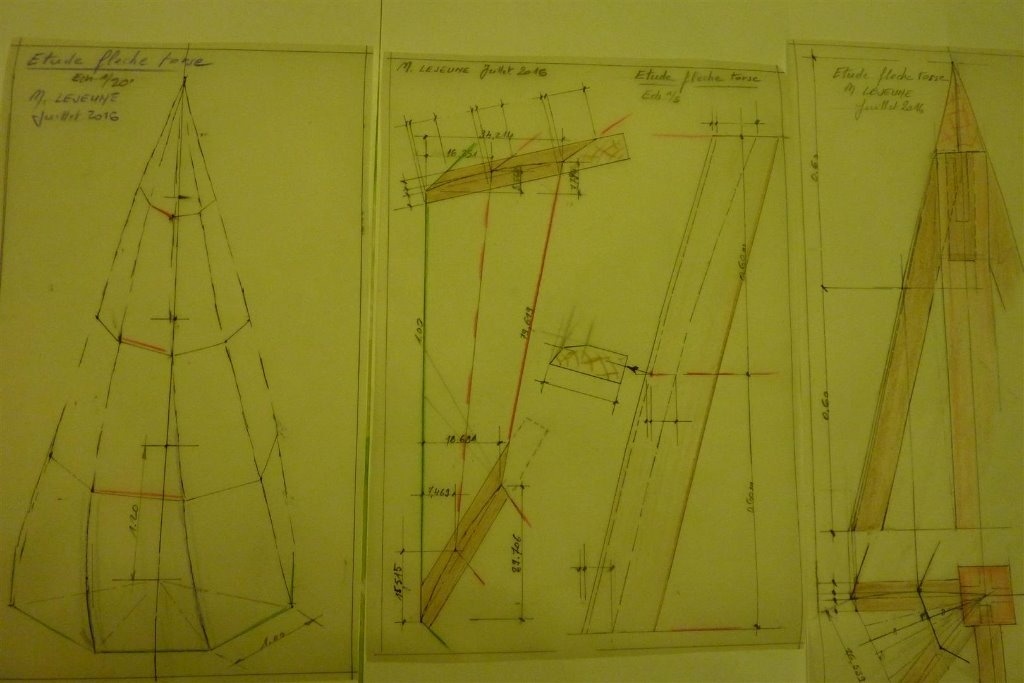

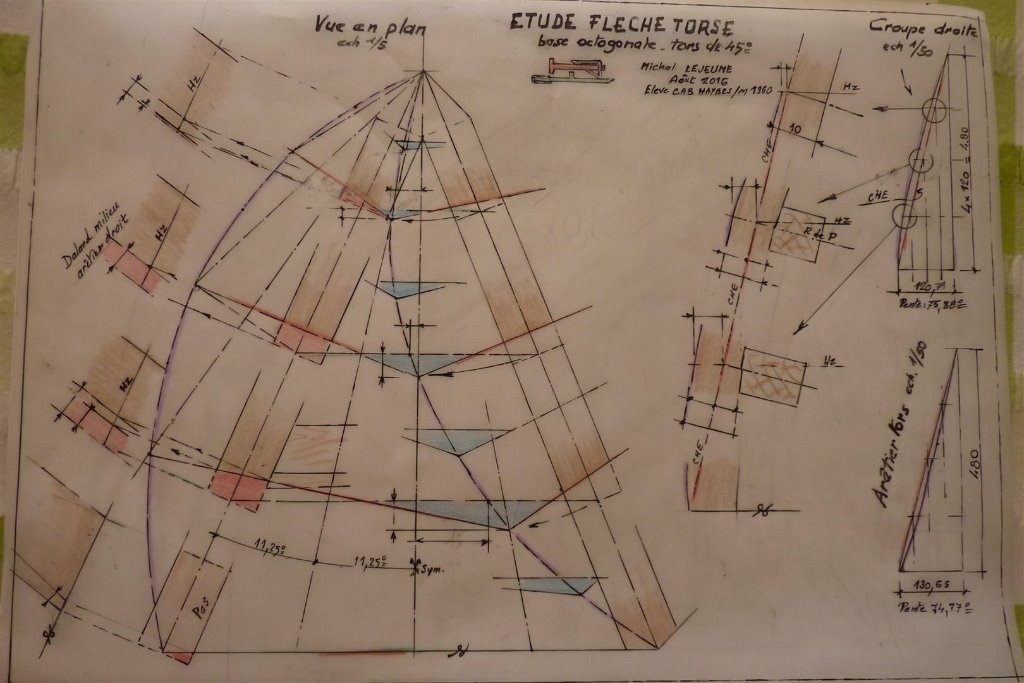

recherhe tres ardue du tracé ... poinçon, entraits; enrayure et coyaux n'etaient pas le but dans cette recherche d(un niveau superieur à mon vieux C.A.P. base octogonale rotation des facettes ;45°


On en parle ici

sanglier a publié la création "Maquette partielle de charpente de flèche torse".il y a 1 an
niconathy


Même les charpentiers sont à la recherche de sensations fortes! La hauteur ne leur suffit pas?
Juste wahouu !

Niouniou


De plus, sur une maquette, le moindre défaut de coupe se voit encore plus (+) donc encore bravo, j'aimerai savoir faire ce genre de tracé et ce genre de maquette. Mes connaissances en dessin technique ne me permettent pas de comprendre facilement ce célèbre trait de charpente et ça m'embête!!!

Seb1


@niouniou : ya pas de secret, faut en faire! Commence par du facile style ferme latine ou un mur poteaux poutres simple avec des pièces de bois bien droite histoire de comprendre et d'apprendre les différentes marques du trait (trait d'axe, de niveau, de rameneret...etc.) et les méthodes de tracé. Avec un bon bouquin style ça http://www.librairie-compagnon...

Niouniou


Tu as entièrement raison @seb1 !! Il faut que je me motive et que je trouve un peu de temps entre le taf, la famille, la reconversion en menuisier,...

Seb1


par contre, oui... il faut trouver le temps. En tout cas, le bouquin en lien au dessus est vraiment clair et assez facile à comprendre

Niouniou


Le lien, c'est pour TRAITE PRATIQUE DE CHARPENTE De Emile BARBEROT ?
Car le lien m'envoie entre deux titres...
J'avais déjà jeté des coups d’œil sur google book mais les bouquins sur le traité de charpente ne sont pas forcément faciles d'accès, qui plus est, en le regardant sur mon téléphone...

Seb1


C'est pour CHARPENTES, LES TRACES
De Michael RIGGENBACH, Albert MULLER, Peter KÜBLER, Roland SCHUMACHER, Andreas GROBHARDT, Hans WITTMANN

ISBN:978-2-85101-131-2

et tu as son frère: "Charpente Les bases du calcul"

ISBN 10 : 2851011162

ISBN 13 : 9782851011169

sanglier

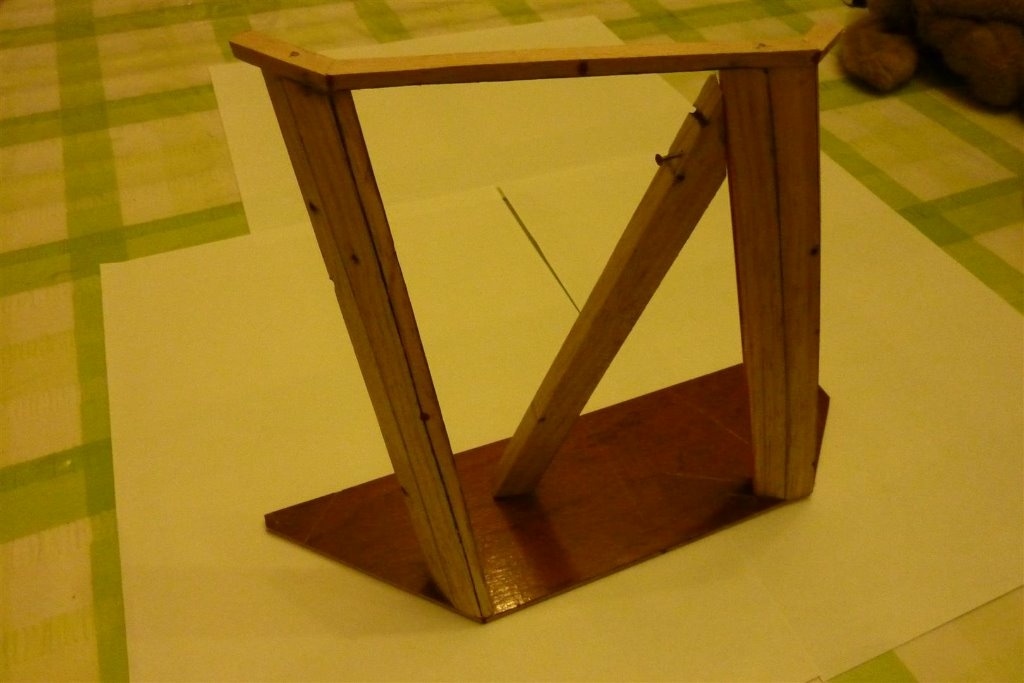

un chevron (ou plusieurs) dans le bas de chaque facette est possible (je n'ai pas fait le tracé....il y a eu d'autres essais avant mais cette solution me semble plus solide :pas de risque de vrillage ....je n'ai aucun livre de charpente c'est des souvenirs d'apprentissage et de desriptive d'ecole de dessin bâtiment de 1961

sanglier

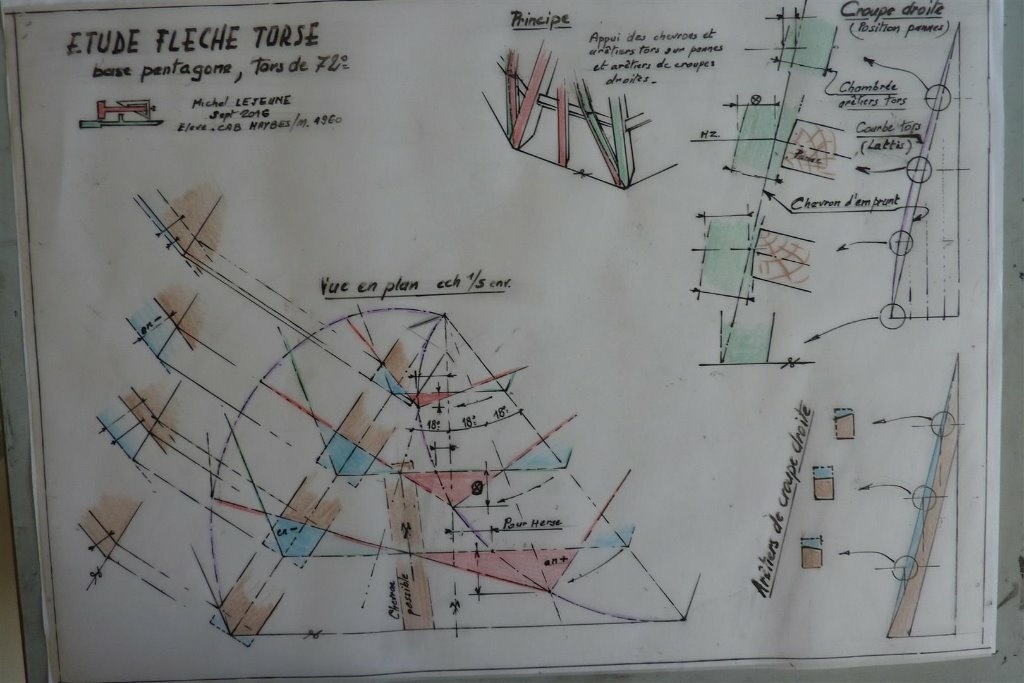

un autre tracé avec base en pentagone

siywebwa


@sanglier félicitations,
En regardant ta création une petite lumière c'est allumé, que du bonheur le trait, j'ai un petit sujet ... a suivre.
La photo de la flèche torse a été prise où ?
Bos copeaux.
Rv.

sanglier


Bonjour siywebwa ,

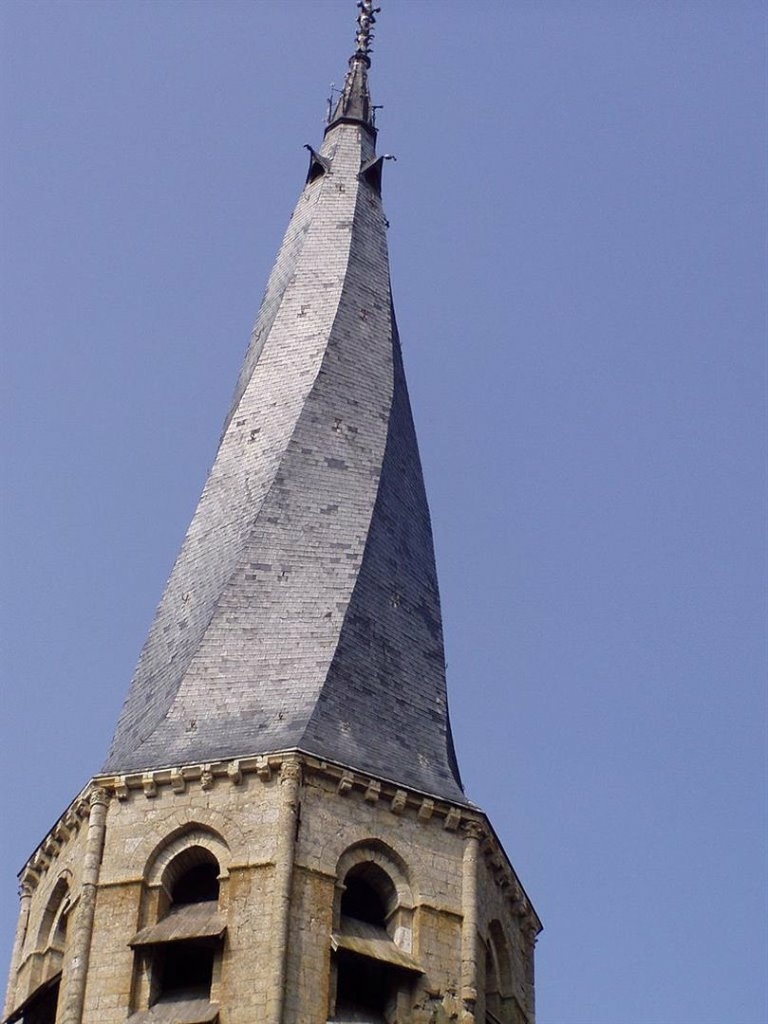

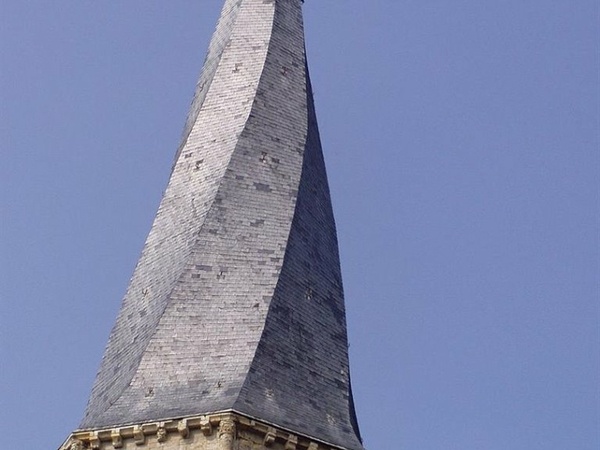

la photo provient de google :c'est notre dame de Puiseaux (loiret )
mes recherches de ce theme sont arretées ...j'aime la charpente et la descriptive mais je suis unvieu retraité de la planche a dessin secteur plans beton armé : silos , ponts ,bâtiments industriels ,stations d'epuration ,malteries
une ecole d'apprentissage charpente (3 ans :1957 -60 ) niveau ouvrier......

siywebwa


Bonjour Sanglier,
Je suis amateur de traits de charpente, j'ai une petite croix croche qui prend la poussière, le temps pour moi de la dépoussierrer en rentrant et de la partager dans les créations.
Ton clocher torse m'inspire, dans l'anjou nous en avons quelques uns, il me faudra prendre le temps afin de réaliser une maquette.
Bons copeaux.
Rv.
