Vic66

Guide sandwich défonceuse


Bonjour à tous,
J'avais eu un raté lors du rainurage sur mon établi, heureusement que ça ne porte pas à conséquence, c'est juste esthétique.

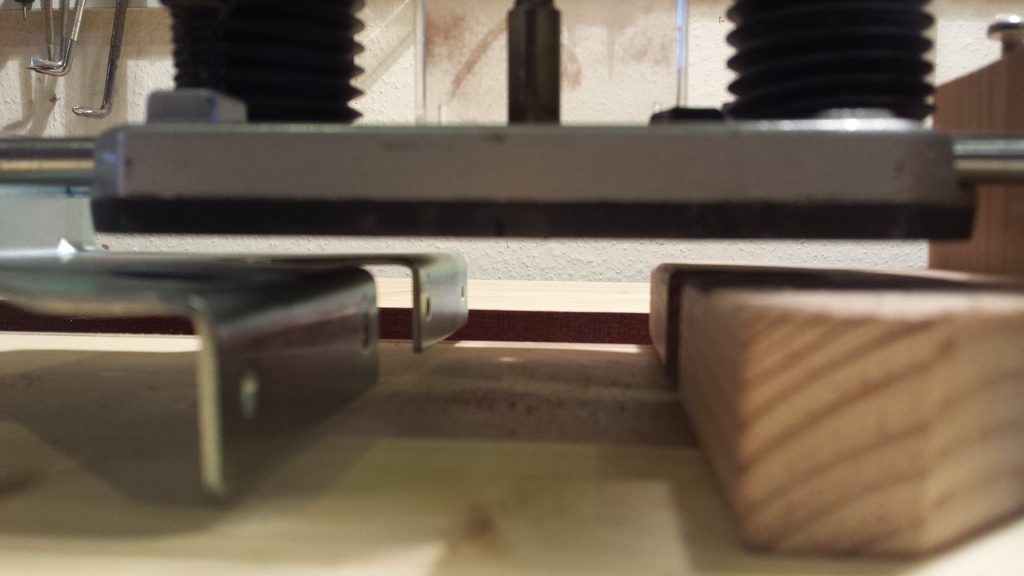

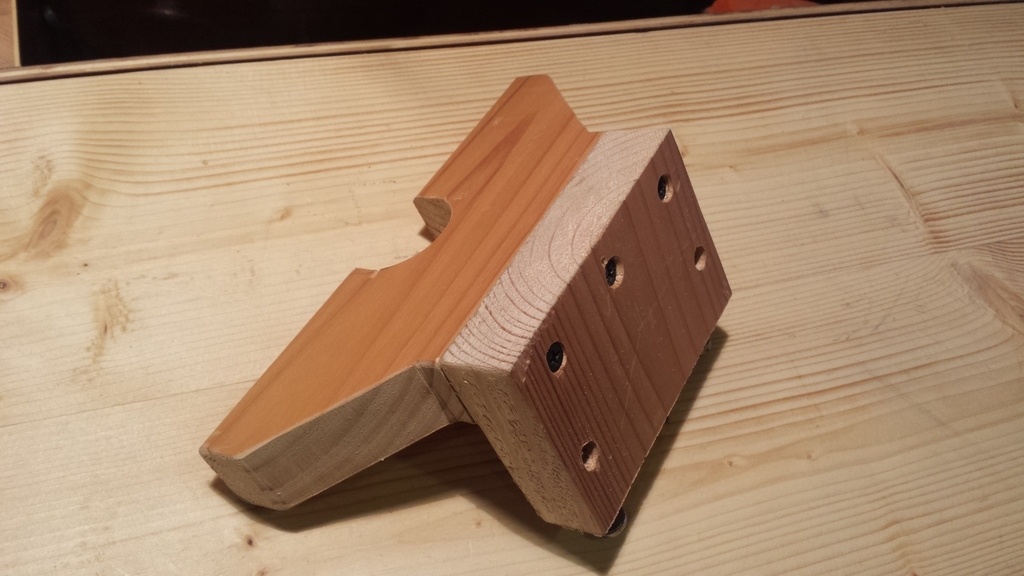

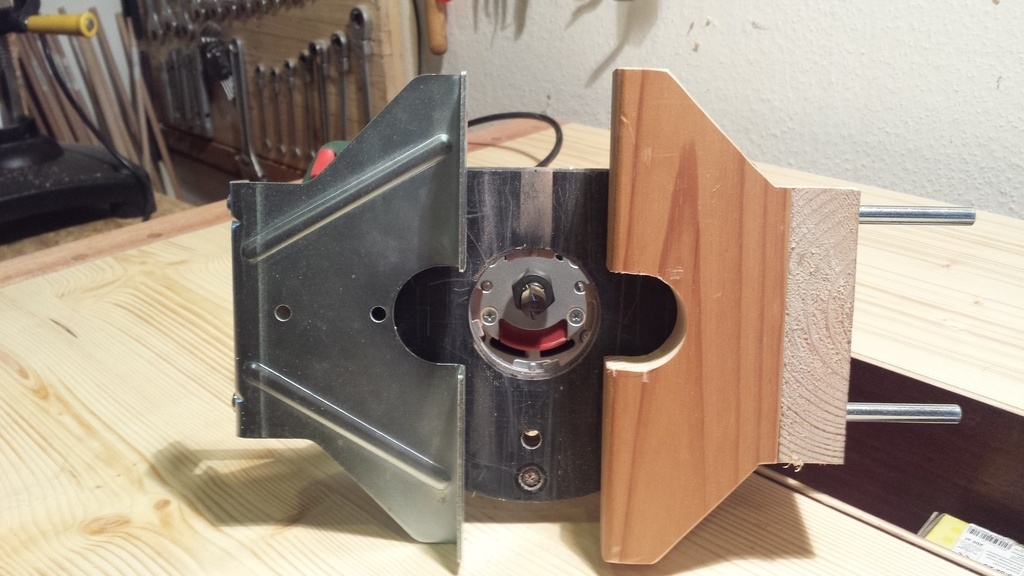

J'ai fais une adaptation de mon guide actuel en test et je suis content de l'avoir fait ! 2 chevilles filetées et 2 chutes de bois et 2 boulons suffisent à cette réalisation.

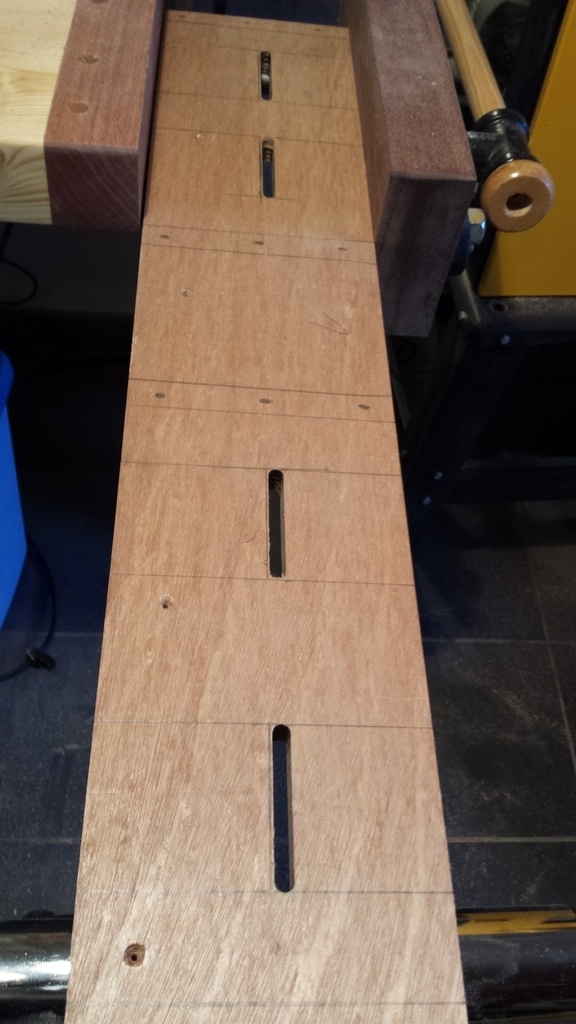

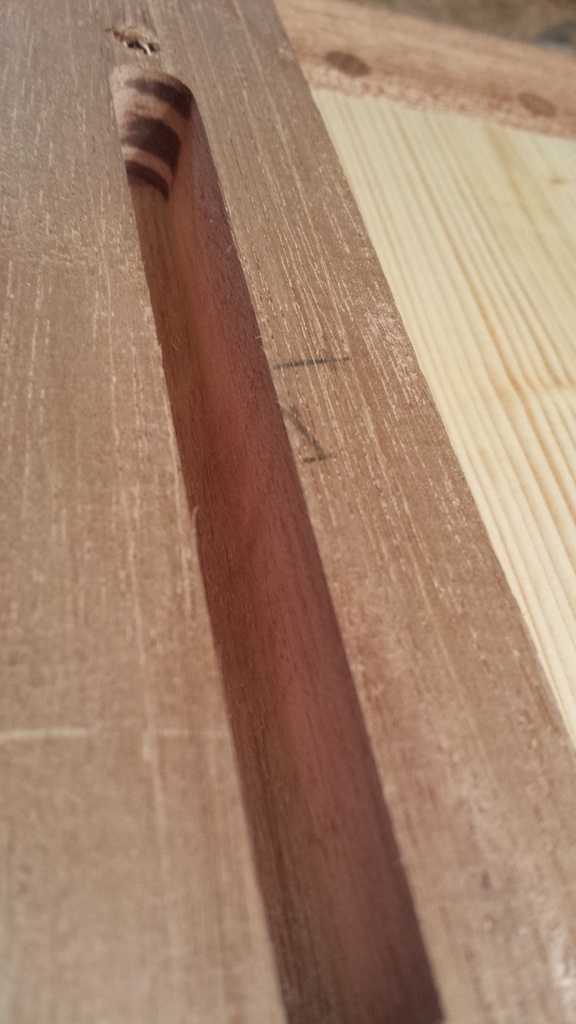

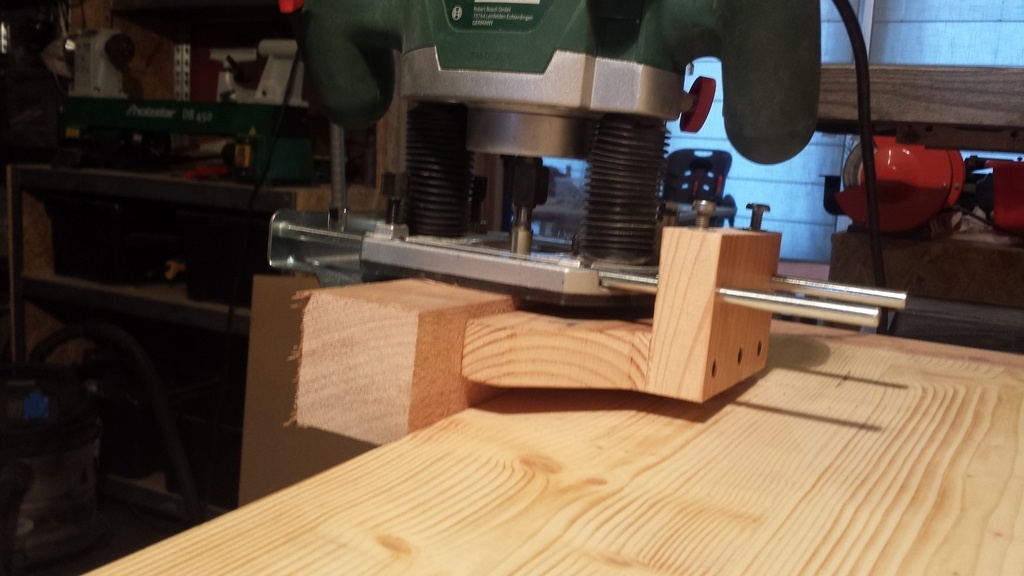

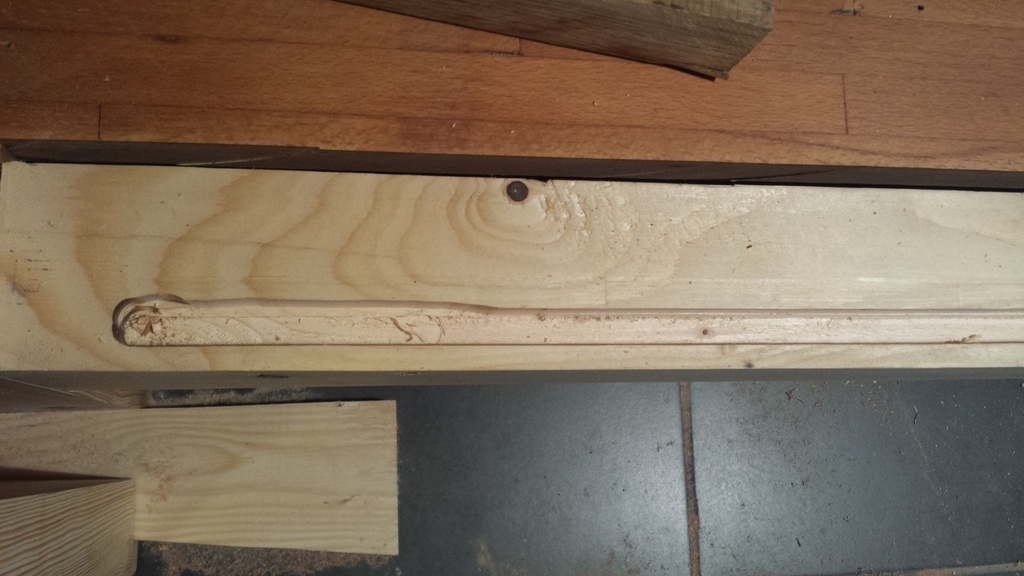

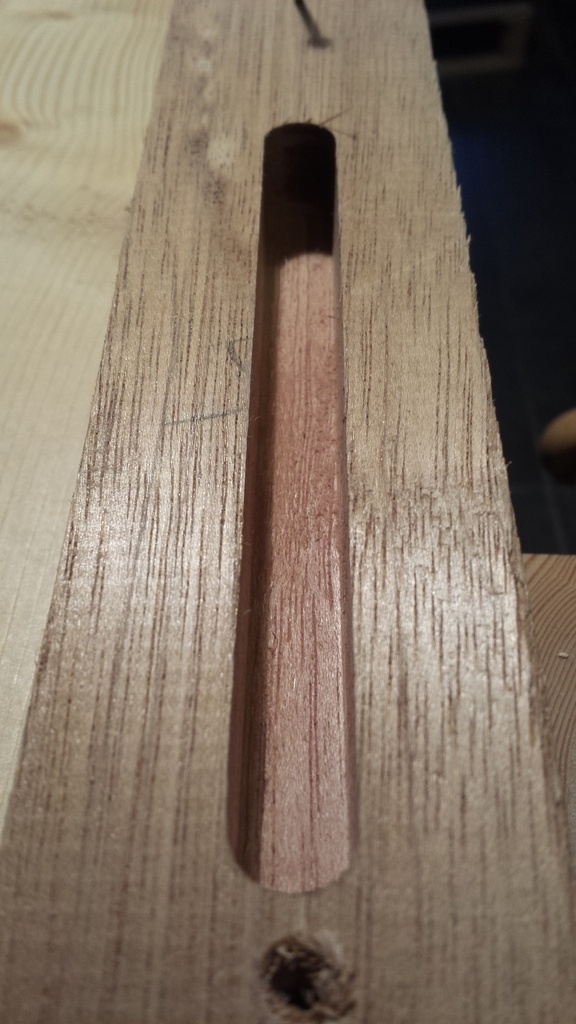

Voici le raté sur l'établi et mon 1er test

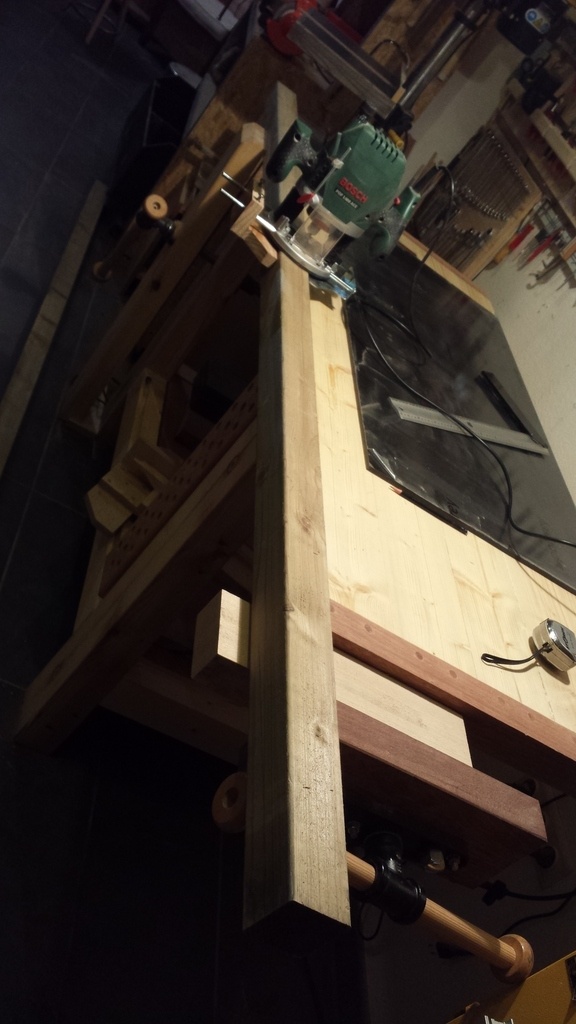

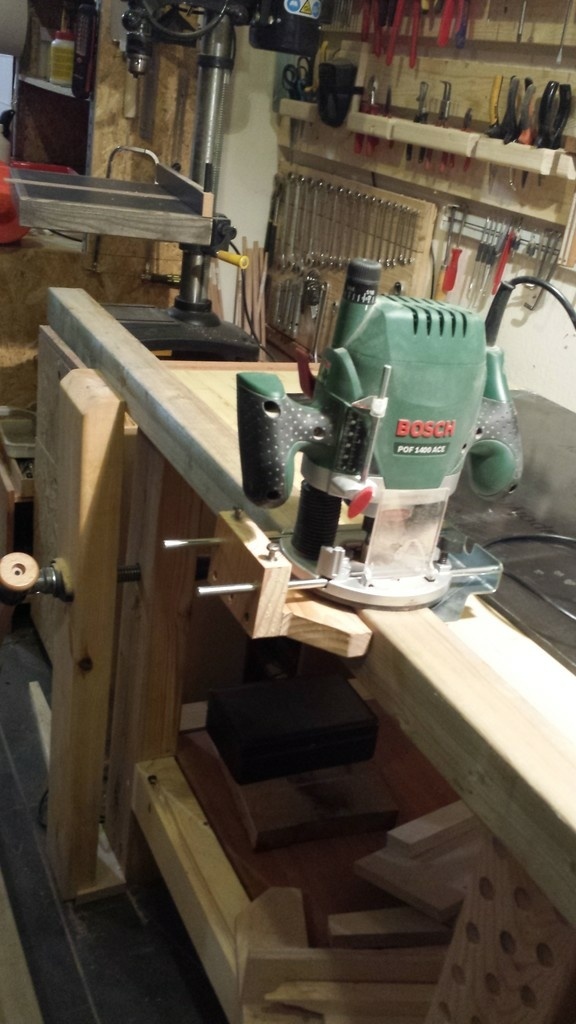

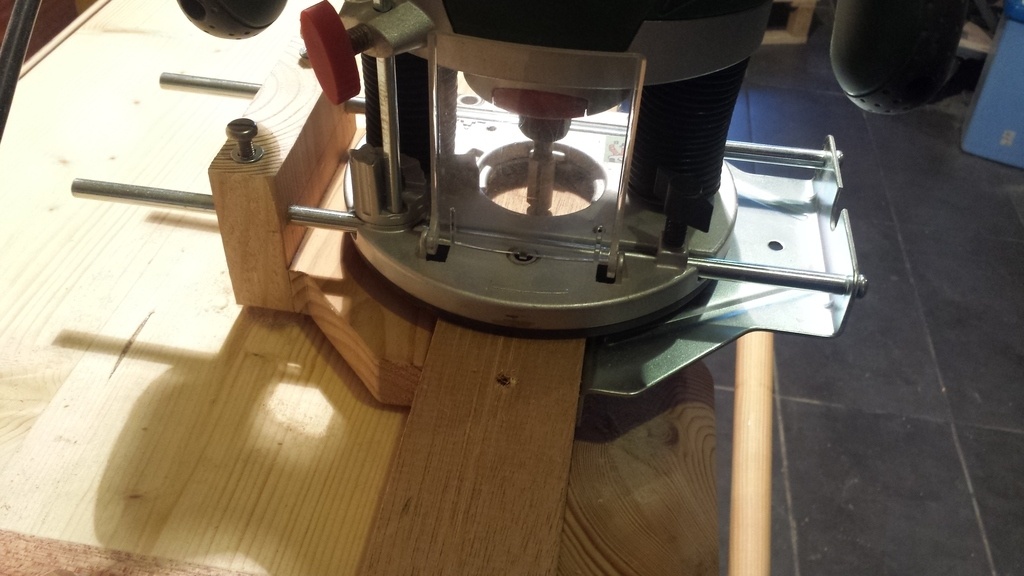

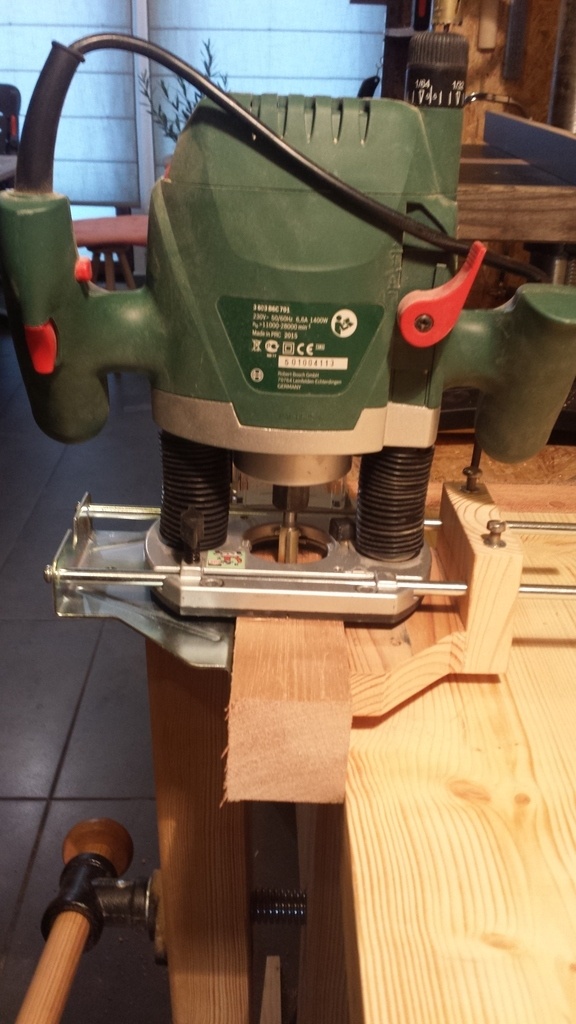

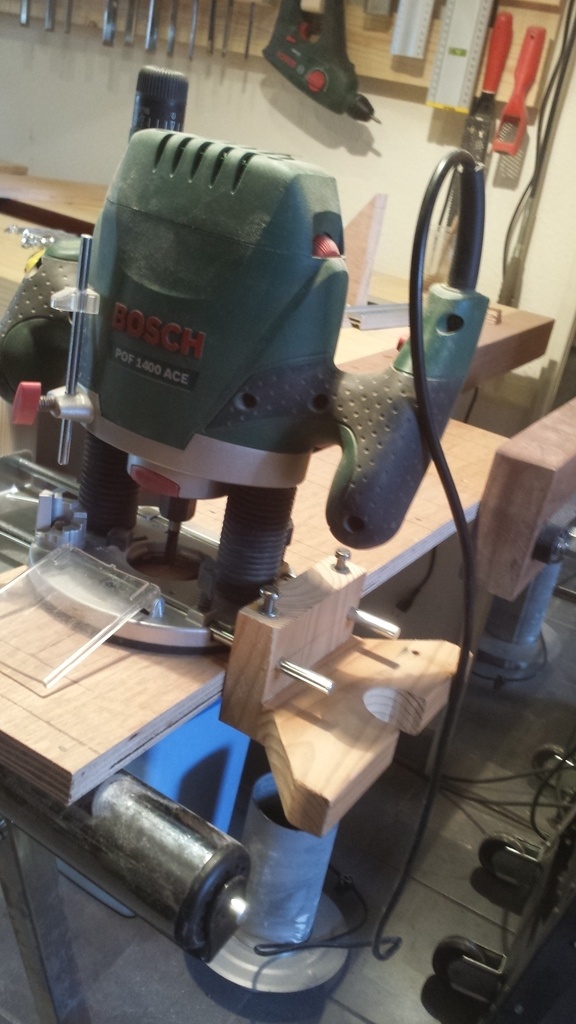

voilà une des utilisations, mais ici j'ai dû inverser le 2ème guide parallèle pour gagner un peu de largeur

Mis à jour

Discussions

Vic66  a publié la création "Guide sandwich défonceuse".
il y a 4 ans
lolive

Bien vu ! simple et efficace :)

Vic66
( Modifié )

Merci l'olive 😉
Ça m'aidera pour les mortaises !

niconathy

Rien de tel pour faire une rainure sans dérapage. Le guide livré avec les déf est uniquement pour les feuillures ou les profilages. Des qu'il faut réaliser une rainure ou une mortaise, il est plus que conseillé de faire ce type de montage.

shuri

c'est clair, après il faut que le bois à rainurer/mortaiser ait une largeur constante sinon ça coince :D tu peux aussi frotter un pain de savon sur ta moitié de sandwich en bois pour réduire les frottements.

Vic66
( Modifié )

En effet niconathy
Merci pour le conseil shuri 😉
J'avais vu ce type de guide sur cette Vidéo
J'adore sa précision, son matos et encore plus son établi !

niconathy
( Modifié )

😂😂😂 il est mieux que le tien son établi 😂😂😂

Vic66
( Modifié )

C'est pour cela que j'ai hésité à mettre le lien 😠😠😠
Mais... t'as raison 😉

niconathy

Je parlais du tréteau sur lequel il passe la def, sinon, ouai il en fait un beau mais c'est une vidéo de "marketing".

Vic66
( Modifié )

😂😂😂😂😂😂😂

ecto1
( Modifié )

Dis donc Vic66 tu nous prépare un truc spécial ???? Car au vu des changements et améliorations que tu apporte à ton atelier, je sens que cela va faire très mal à la prochaine réalisation ;)

Vic66
( Modifié )

Merci ecto1 😉
J'essaie de me donner les moyens de faire les choses plus précises et à moindre coût. . . si possible !
De plus, si ça peut donner des idées à certains dans mon cas, c'est tant mieux.
J'espère pouvoir réaliser de belles choses, un peu comme tout le monde... au moins utiles 😉

Ofriddy

Superbe idée! Moi qui réalise les mortaises à La défonceuse ça va bien m'aider!!

jeanalvitre

Bonjour,
Très bonne idée..
Bravo et merci !

Vic66
( Modifié )

Ofriddy merci, content que cela puisse t'aider!
jeanalvitre merci, l'idée ne vient pas de moi, mais le modèle oui ☺ (très simpliste)

Peiot
( Modifié )

C'est intéressant. Mais il me semble que le sens de déplacement de la défonceuse suffit a faire une rainure propre. Il faut que les forces de coupe de la fraise plaque la pièce de bois contre le guide parallèle. Dans un sens cela fonctionne, dans l'autre non et les forces de coupe provoquent l'écartement du guide.

Mes explications ne sont pas très claires désolé. Quelqu'un m'a suivi?

Peiot

Évidement ça ne permet pas d'usiner en aller-retour comme sur la vidéo que tu as mise en lien.

Vic66
( Modifié )

Peiot j'ai bien suivi moi, merci pour tes commentaires!
je connais pertinemment bien la théorie, mais parfois je ne l'applique pas toujours au moment d'usiner, par distraction! d'où mes ratés... mais à force j'en fais un peu moins qu'avant...
Cela va quand même me faciliter l'usinage dans certains cas ☺

gibetb

Faut que je me fasse ça quand j'aurais le temps ! Et tellement d'autres "jigs" pour les outils...

niconathy
( Modifié )

Peiot j'ai bien suivi également. Quand tu fais une rainure de la largeur de la fraise, c'est tellement vite fait de dérailler.

camema

Vraiment top cette idée! T'es au taquet en ce moment...

Vic66
( Modifié )

gibetb ça faisait longtemps que je voulais le faire et fait en moins d'une heure (j'aurais dû le faire avant l'établi 😂)
niconathy je confirme !
camema en effet 😉

Gwain13

J'ai la même défonceuse que toi et j'ai fait le gabarit. Cependant je n'arrive pas à bloquer le guide parallèle en bois sur les tiges métalliques. Ca fini par glisser. Tu peux m'en dire plus sur les boulons que tu as utilisé ?

Vic66
( Modifié )

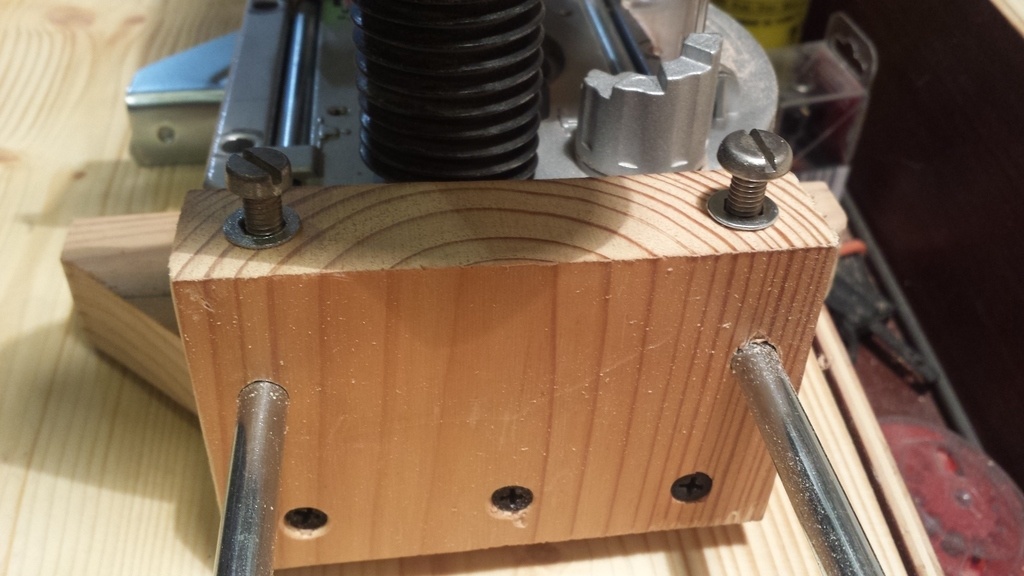

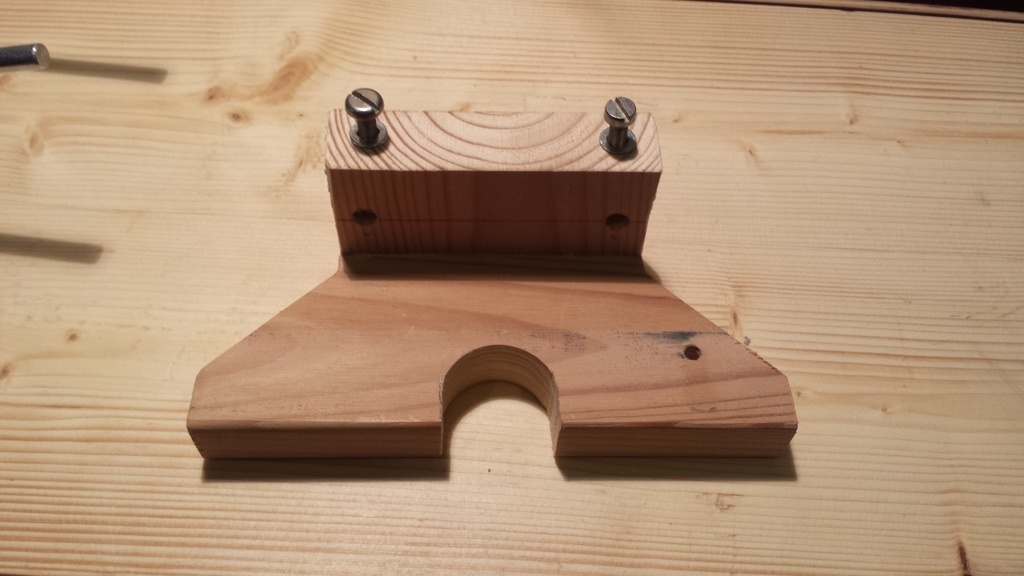

Est-ce que tes boulons passent directement sur le bois (fileté)??? moi j'ai inseré dans le bois des chevilles comme ici
et je n'ai aucun problème! avec des simples boulons quelconques

Sébastien Alves

Parfois pour faire des mortaises, j'utilise ce principe, mais j'ai été moins courageux que toi. Disposant de l'OF 1400, j'ai acheté un deuxième guide et fait comme le gars sur la vidéo qui construit son roubo pour finetools. J'avoue il y a moins de mérite ;-)

Vic66
( Modifié )

Sébastien Alves le plus important c'est de l'avoir ;) mais je voulais en faire un un peu plus large, tout en bois avec des tiges en chêne (1m), mais après je me suis dit pourquoi ne pas l'adapter sur mon guide existant!
Gwain13 l'autre solution c'est de limer légèrement la partie supérieure de tes axes pour faire un petit plat, ce sera plus ferme avec le plat du boulon.

shuri
( Modifié )

Gwain13 sinon il suffit de faire une fente jusqu'à couper le trou qui accueille la tige et de pincer verticalement le bois avec un boulon & écrou papillon (comme il y a la fente le bois va se resserrer et donc serrer la tige). de cette manière ça ne glisse pas.

Vic66
( Modifié )

shuri Je n'y avais pas pensé, mais ça m'a l'air d'être une bonne solution!

JeffBurlu

Top ! Merci vraiment, parce que j'ai la même défonceuse et je suis déçu du fait que la semelle soit semi arrondie. Du coup pas possible de la placer entre deux guides parallèles. Avec ça, je vais faire du bon job sur les petites pièces.

Vic66
( Modifié )

Merci JeffBurlu, je dois avouer que cela facilite l'usinage. Par contre ma Bosch est devenue stationnaire et j'ai une Metabo et le système va tout aussi bien 😉 si tu as des questions n'hésite pas, mais je pense que c'est assez simple à réaliser !

JeffBurlu

Merci. Oui ça m'a l'air relativement faisable.

Vic66

Sí tu peux faire un bateau, ça ne devrait pas poser de problème !
