stefchrys

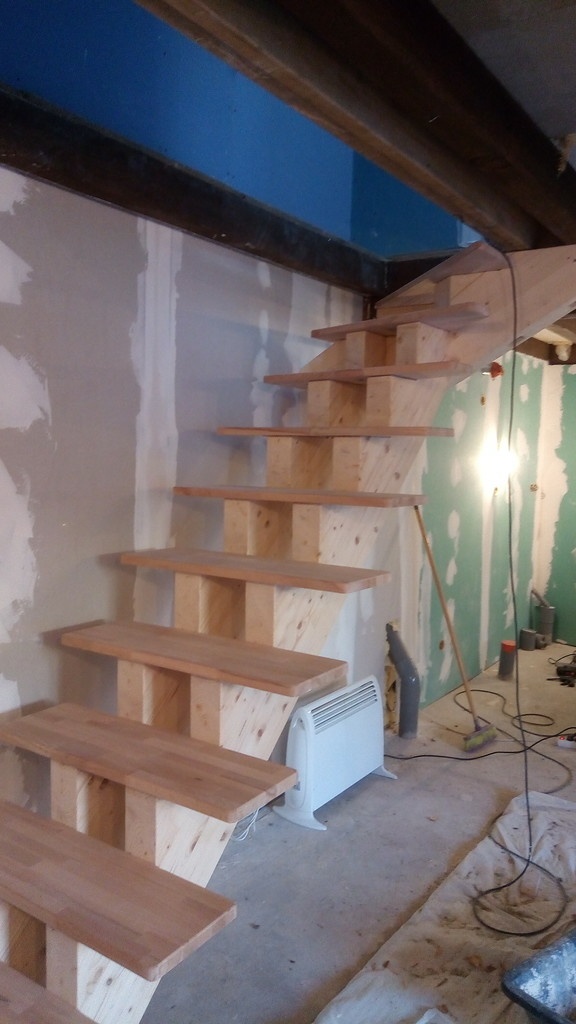

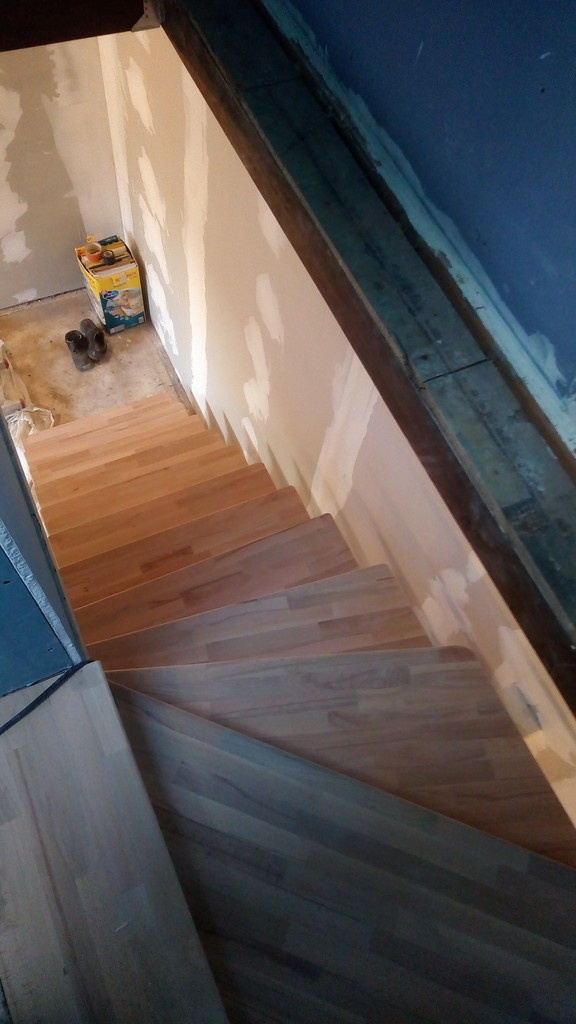

Escalier quart tournant double limon central


Les limons sont en épicéa (lamellé collés 360x100 pour les doubles et 400x120 pour le limon dans le mur), les marches sont en lamellés collé de hêtre débités dans un plan de travail de cuisine.
Coût des matériaux et accessoires environ 500€ , fabrication et pose environ 60 heures.
Les marches sont fixées par des équerres coté mur car les limons vont être peint mais la prochaine fois je visserai directement les marches dans le limon et utiliserai des bouchons en bois de fil.


Discussions

stefchrys a publié la création "Escalier quart tournant double limon central".
il y a 3 ans
Wil

Et bien les crémaillères ne vont plier de sitôt ! Au niveau des proportions, je trouve que les marches auraient demandées à être plus épaisses.

Comment as tu procédé pour faire les entailles de marches ?

stefchrys

Oui les limons sont un peu épais. Pour les entailles j'ai utilisé la circulaire puis fini à l’égoïne car la profondeur de coupe était trop juste et enfin ponçage pour effacer les marques de la lame.

jeanco77

La forme de la crémaillère supérieure qui fait le virage est très originale et même surprenante. Tu ne pouvais pas la faire en continu ou c'est un choix esthétique ?

stefchrys

je n'ai pas trouvé de solution technique autre que celle-ci pour faire le quart tournant en haut sans un poteau. J'ai donc choisi de me reprendre dans le mur. Comment auriez vous fait?

kaj

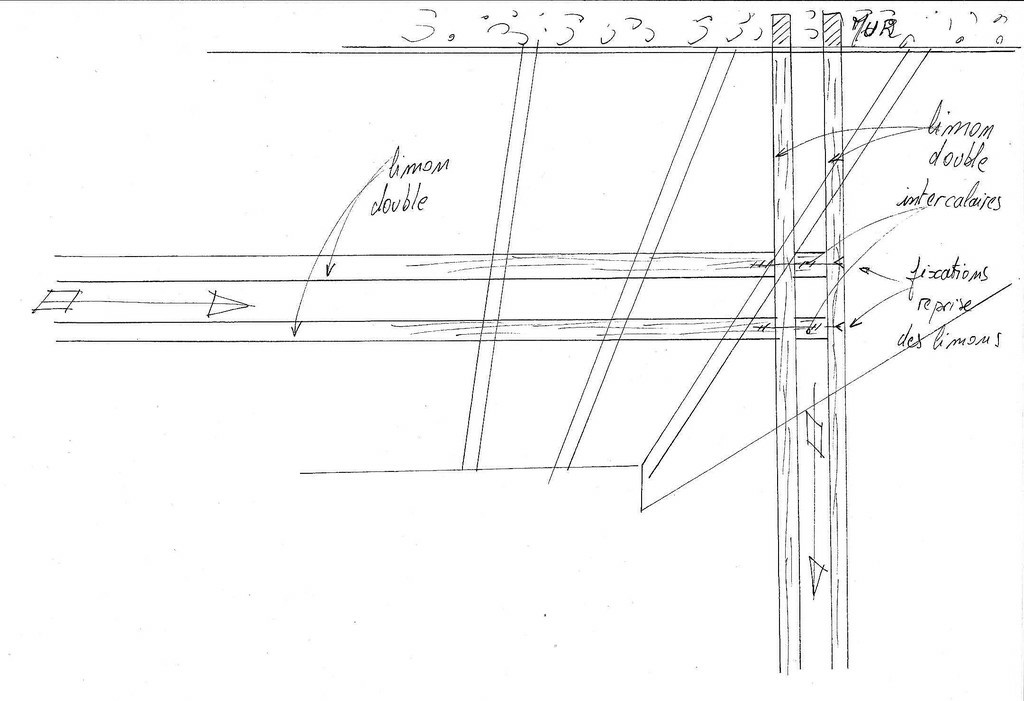

Sans prétention, je te propose une solution (seulement sur mon exemple en schéma les limons sont moins épais).
Tu aurais pu doubler les limons à l'arrivée tout en les fichant dans le mur.

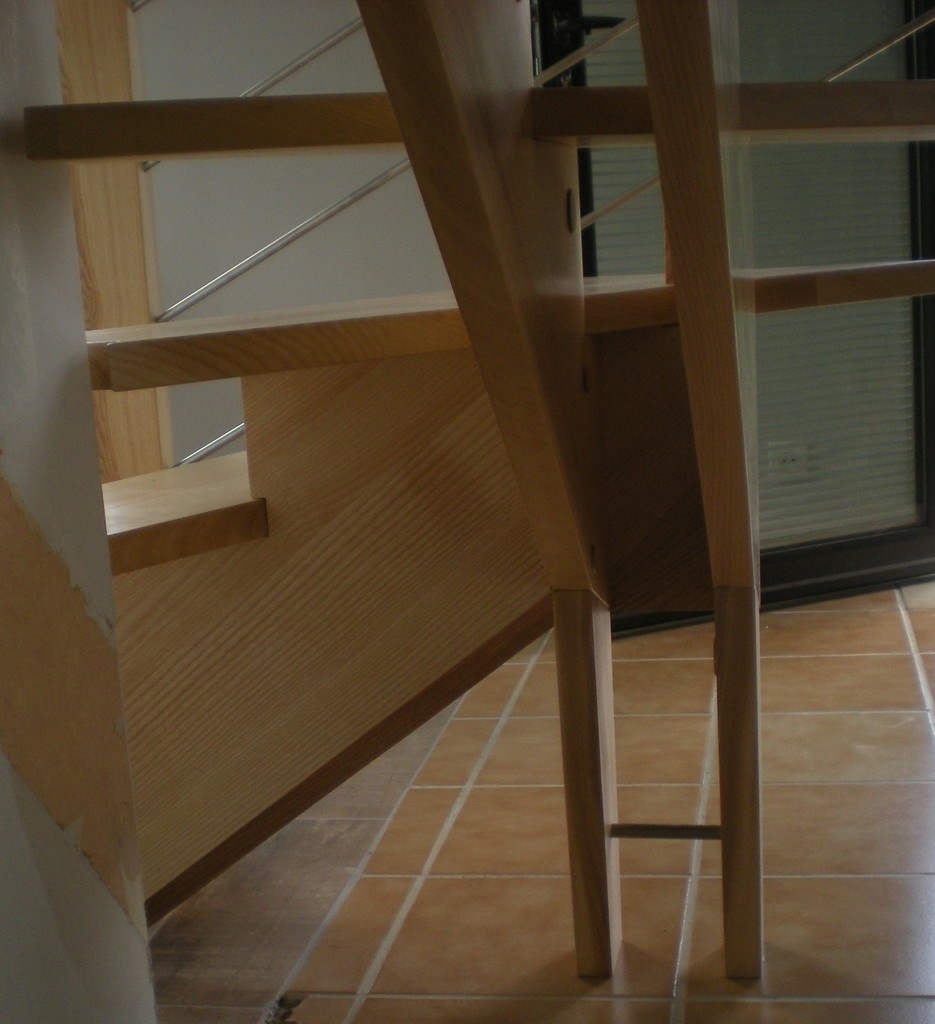

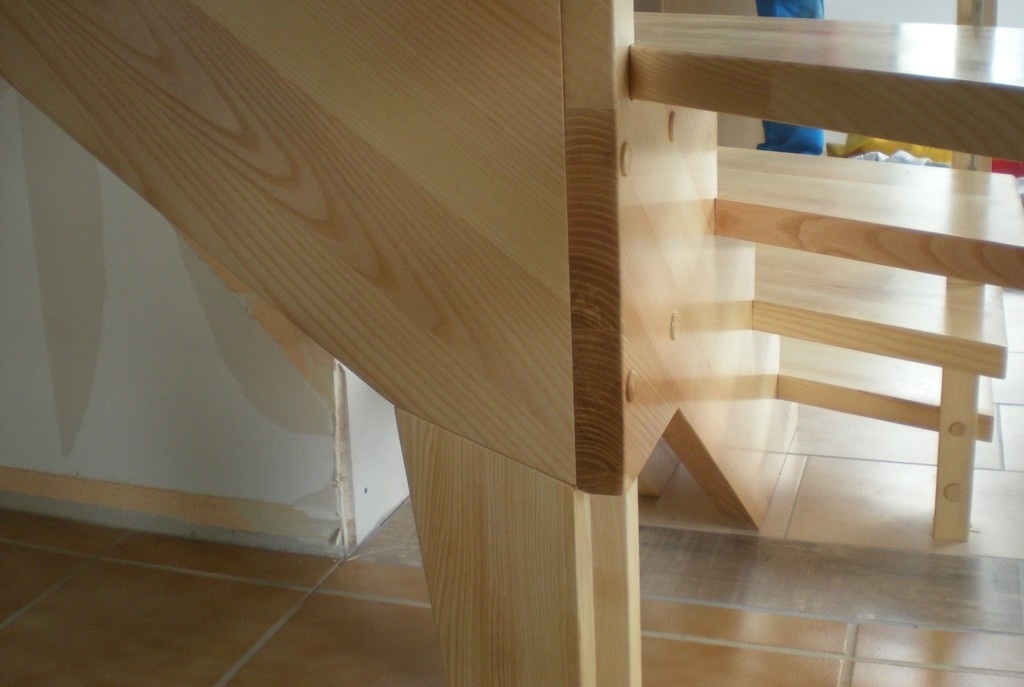

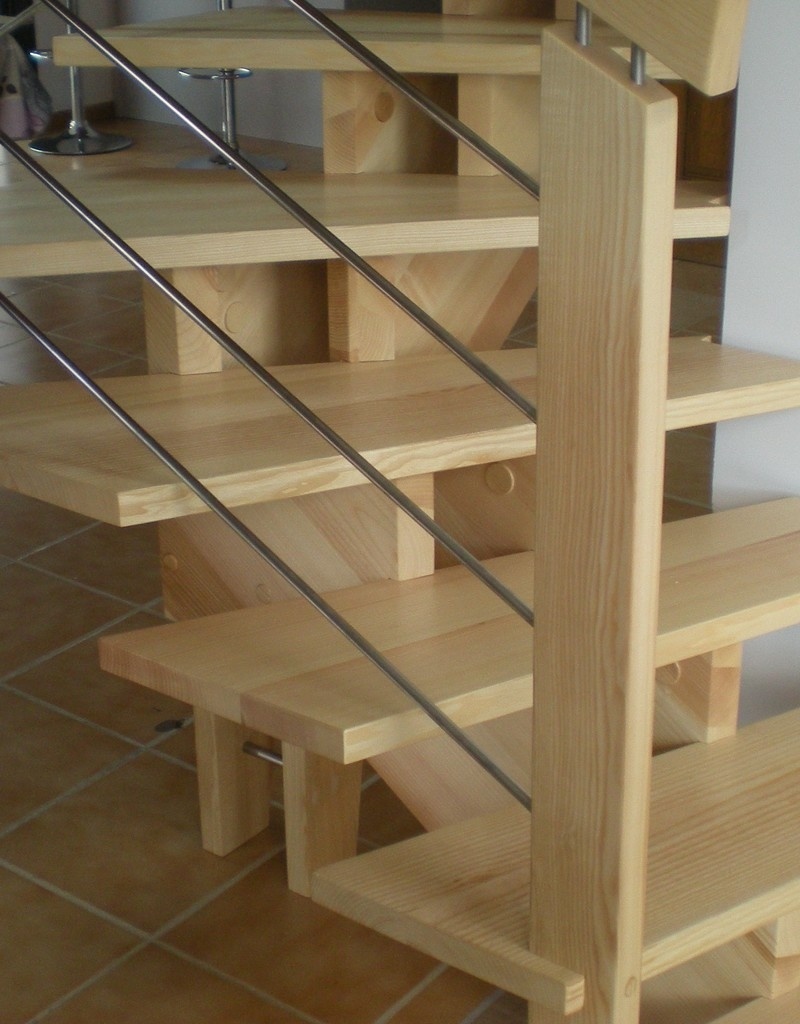

Sur les photos: limon double quartier tournant départ.
En tout état de cause ton escalier est parfaitement fonctionnel.

niconathy

Il est chouette ton escalier.

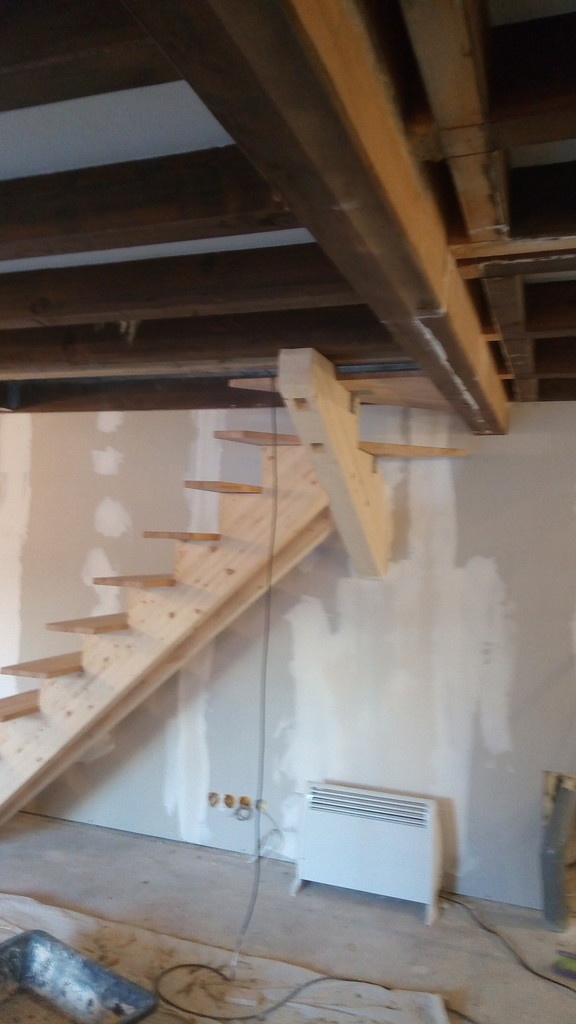

Je n'y connais rien, mais un truc m'interpelle, le limon du haut est fixé sous la poutre d'après ce que je vois sur la photo. Est ce le cas et si oui, n'y a t il pas risque "d'arrachement"?

stefchrys

Merci pour le compliment.
Le limon est suspendu avec 2 tiges filetées de diamètre 18mm sur 2 poutres différentes je pense que cela suffit. je vais revérifié le serrage dans un mois, c'est pour cela que je n'ai pas encore boucher les trous.

sylvainlefrancomtois
( Modifié )

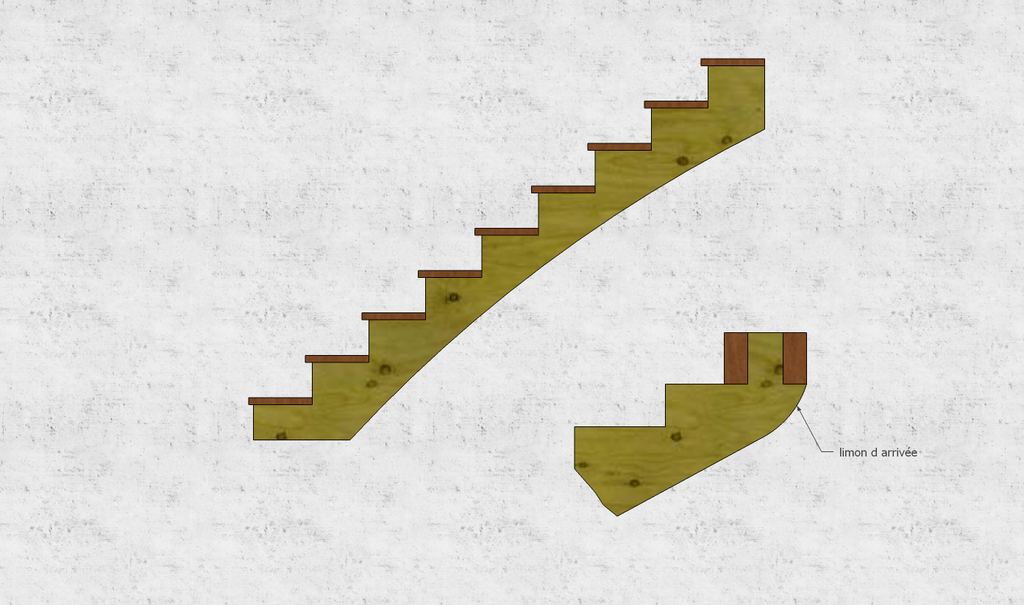

hello !! stefchrys kaj t as donné une solution de virage , je me propose de te donner une solution pour alléger la proportion de ton escalier tout en préservant la solidité ! mais faut démonter !
flèche d allègement 100mm
sinon il a l air de bien monter !
Perso j aurais taillé l arrivée autrement .

stefchrys

merci effectivement la courbe est sympa

ecto1
( Modifié )

Super boulot, mais te voilà prévenu tu refait le tout avec les conseils avisés cités plus haut.
Je déconne bien sur 😂

stefchrys

lol merci :)
