Platine incra.

par fredexposito

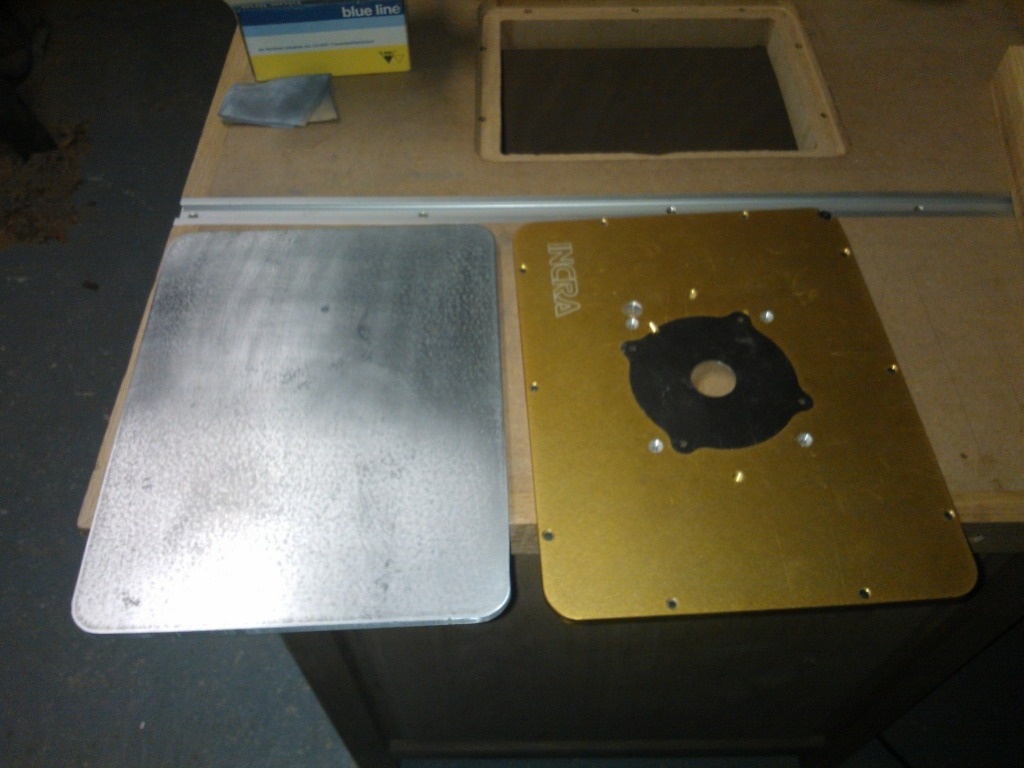

Cela m'ennuyais de commander une platine neuve... (un peu chere)
Alors me voici lancer : plaque d'alu de 10mm brute, scie sauteuse... ah bin non, une lame morte en 10cm.

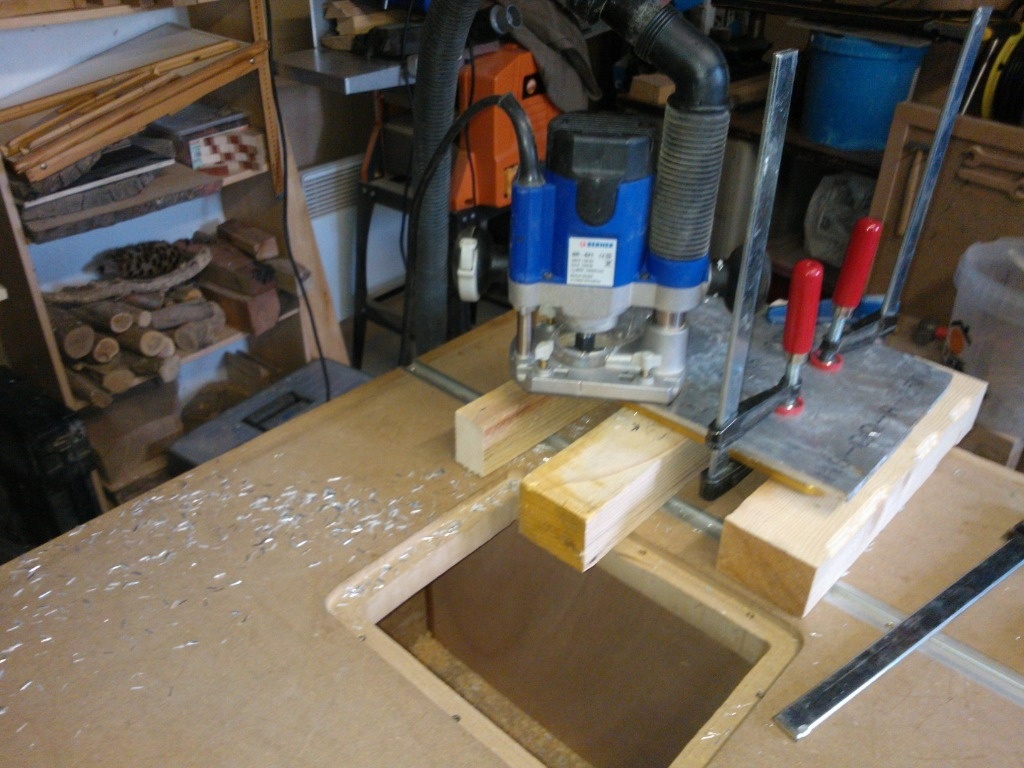

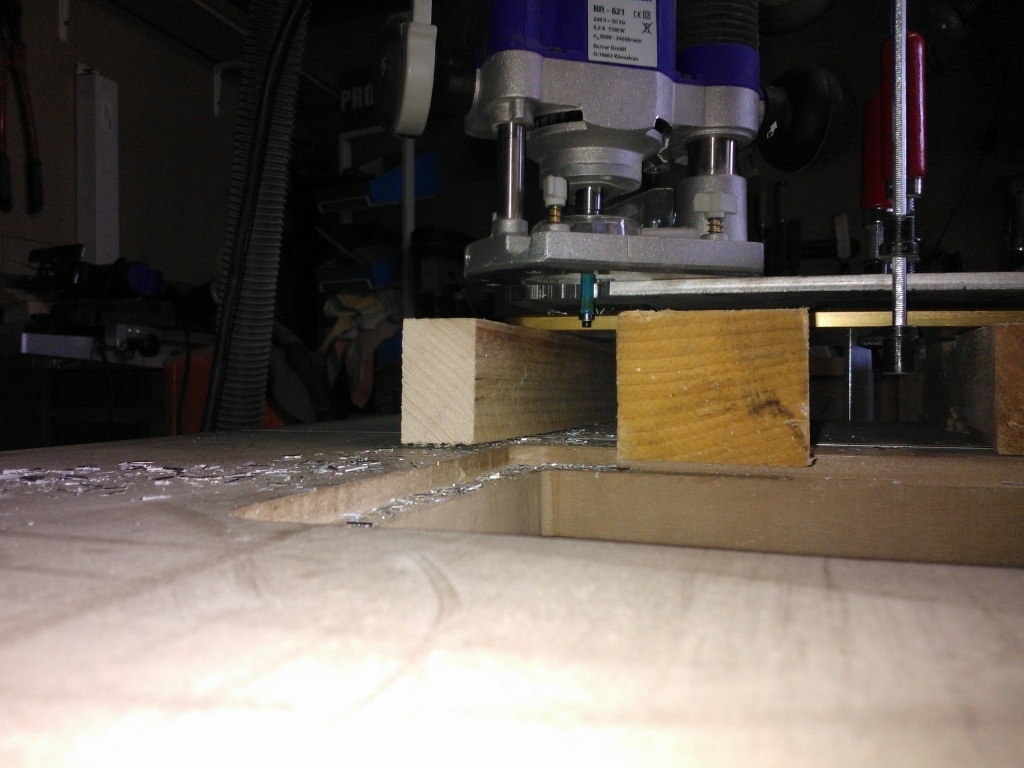

La colere me prend alors je sort une vieille fraise a copier et la def... nickel sauf que j'ai des copeau d'alu partout...

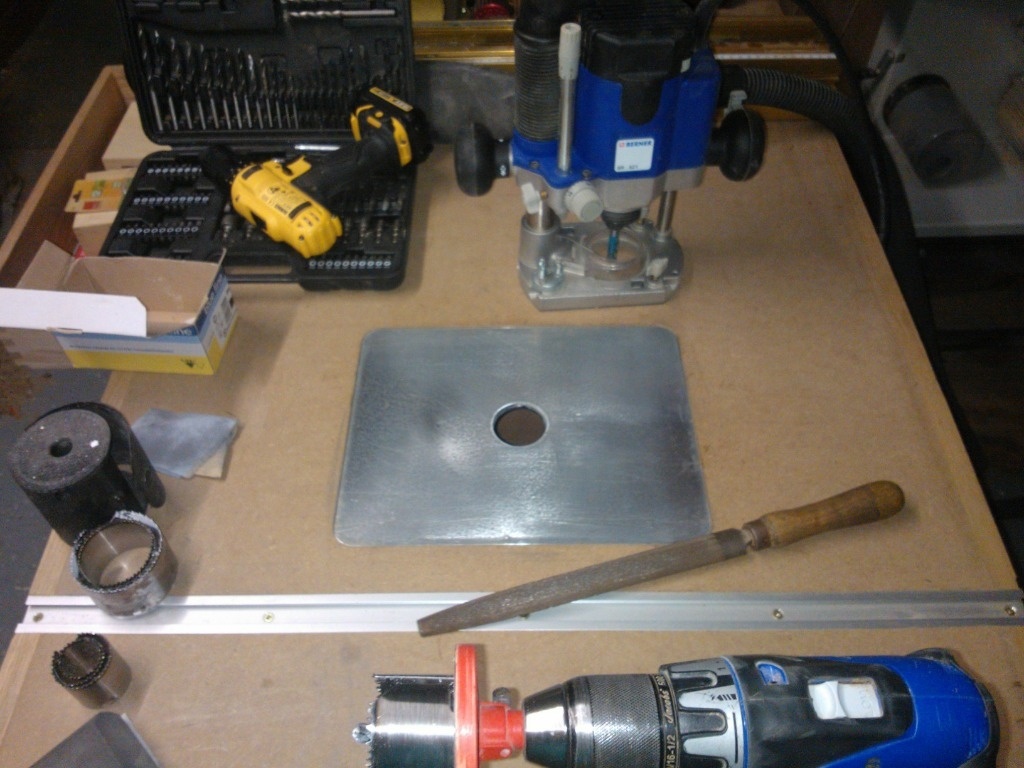

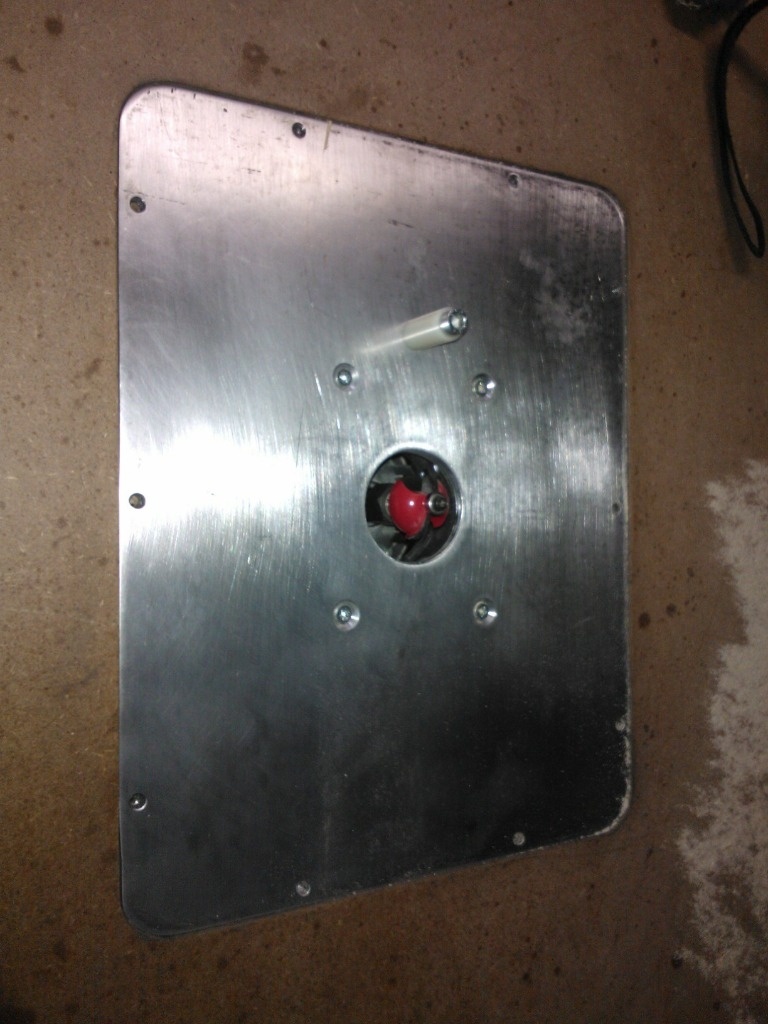

Percage du passage de fraise et du passage des vis de fixation, percage et taraudage de l'emplacement d'une butee et des reglage de planeite a l'etabli.
3 bonne heures de boulot mais ca valai la peine.
Plus qu'à ce mettre a l'utilisation du guide incra...
Mais ca c une autre histoire.

Mis à jour

On en parle ici

vasavoirkikela

slt suis entrain de "bricoler" la même chose avec la même machine !!
tu a retiré la semelle d'origine ?
ce guide te parais indispensable ?

Zeloko


Question bête mais si la plaque de métal fait 10mm d'épaisseur, pourquoi ne pas s'être tourné vers une version MDF ? Sur ce type de dimension, la résistance du matériau est suffisante, non ?
L'utilité d'un support métal n'est pas de reduire au max son épaisseur pour gagner en hauteur d'usinage ?

vasavoirkikela

moi je suis parti sur 3 mm d’épaisseur que j 'ai decoupé a la scie sauteuse en faisant quelque trous pour permettre a la lame de tourner j ai ouvert le trou d'origine pour pouvoir monter la bague a copier sur la défonceuse j'ai démonté la semelle d origine et fixé ma plaque par ces même trous

fredexposito

Salut, oui zeloko tu a raison.
Dans mon cas, j'avais besoin de faire des filetages en periferie de cette platine et je croit me rappeler d'une regle concernant cela... pour un filet la hauteur doit etre egale a 1x1/2 le diam. M6 6×1.5=9... j'ai pris du 10 donc.
Vasavoirkikela, oui je retire la semelle pour acceder au filet d'origine.
Avec mon guide incra, je pense que cette platine et indispensable, les vis périodiques permette un reglage de la planéité preci, il permet egalement de sortir la machine du meuble sans contrainte.
Je sui en train de reflechir a un systeme d'assenceur fixer a cette platine... et la je c pas trop.

vasavoirkikela

on peux avoir des photos du guide ?
pssst !!! là tu vois tu aurais faire rouler tes yeux 7 fois sur l'ecran avant d'ecrire ce qui suit !! lol

fredexposito

Du guide incra?? Oui.
Si j'arrive a changer les photos de mon atelier...
Tiend une suggestion pour améliorer ce site de partage ( qui cela dit me plait de plus en plus.) Ca serai bien qu'ont puisse partager des photos quand ont parle de nos creation...
A bon entendeur... lol.

Zeloko


Hmm ... comment ça partager des photos ? Tu as déjà tout loisir de changer les photos de tes créas et même d'ajouter en plus d'images et de vidéos dans les description.

Tu veux dire mettre des photos dans les commentaires ?

fredexposito

A la base oui je voulai dire en commentaire.
Comment fait on pour ajouter des photos en description??
Je doit etre encore moin doue en informatique que je le croyai car je n'arrive pas a changer non plus les photos de mon atelier... lol

vasavoirkikela

Ahhhhh !!! Zec va te punir mon cochon !!!!!! psssst ...tu n'est pas aller voir le Blog en bas a droite ? regarde on peux même rectifier ses commentaires (voir plus haut )

fredexposito

Ok zeloko je v regarder ca...
J'avai meme pas vu le blog... ok je sort.

fredexposito

C bon c fait...

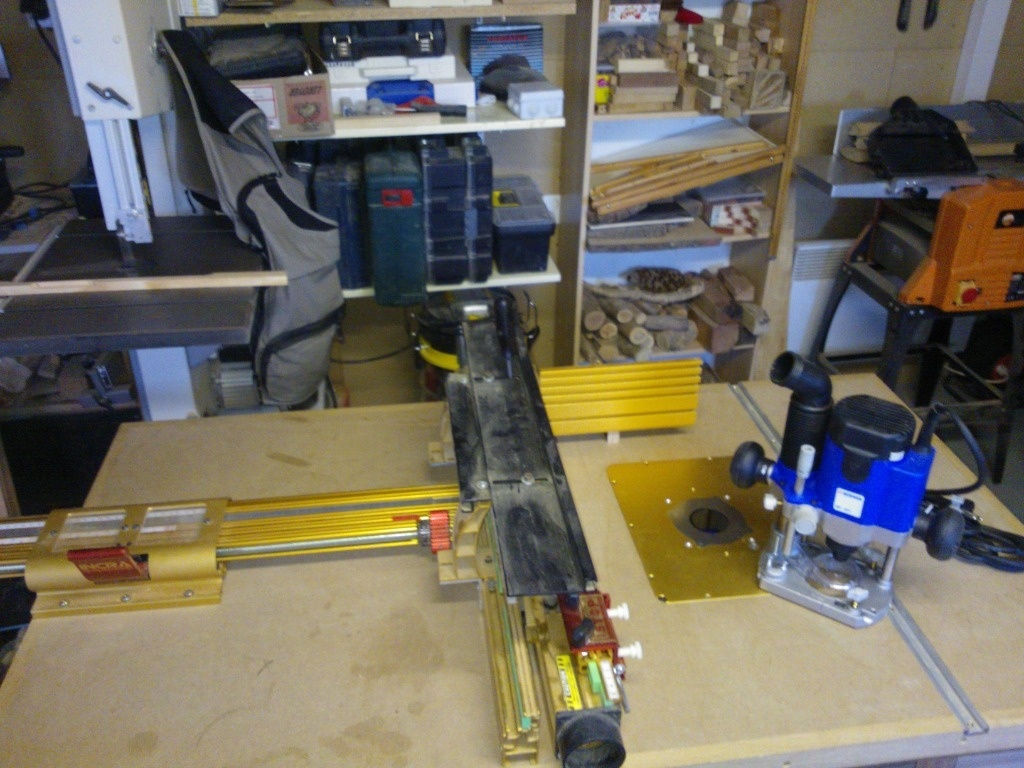

G fait une vue d'ensemble du systèmes incra... et la je v aller commencer un serre joint d'ebeniste.
Bonne journee et merci de votre aide.

vasavoirkikela

wooouah la bête !! du coup va te falloir un ascenseur micrométrique aussi ?
un serre joint d'ebeniste ?? n'oublie pas les photos ou la video !!

fredexposito

Oui pour l'assenceur la j'ai du mal... g pas d'inspiration.
Serre joint d'ebeniste : http://www.leevalley.com/fr/garden/page.aspx?p=69825&cat=1,43838,68968&ap=1

vasavoirkikela

tu veux tout faire en bois ?

fredexposito

C pas une obligation, j'avai fait un système avec un pied de poteau reglable en acier...

Zeloko


Mais la défonceuse elle même ne fait pas déjà office d'ascenseur ?

vasavoirkikela

moi pour l'instant c'etait toupie or not toupie ce qui me manque c'est le bout d'arbre j'envisage une defonceuse
sous table pour y palier a la toupie c'est réglage fin par bague après essais sur martyrs
la défonceuse c’était pour le défonçage en plein panneau ou sur grosse pièce intransportable
tu regle comment toi zeloco?

Zeloko


Ben à dire vrai, à la toupie au à la défonceuse sous table, le seul réglage qui ait du sens pour moi, c'est la pièce martyr, comme tu dis, après une montée au réglet. Mais c'est certain que pour ça, il faut pouvoir faire de mouvement fin. Mais même sur ma défonceuse bosch verte, c'est possible et suffisant. Même processus pour les guides parallèles.

vasavoirkikela

bon pour l'instant j ai pas fait de boulettes....
je n'ai fait que tailler la platine !!

fredexposito

Non ma defonceuse n a pas de reglage par la semelle... c asser laborieux de la sortir pour chaque reglage et a la main qui plus est.
G une petite idee, je v voir ca ce week end pour un assenceur asser simple.
