Narann

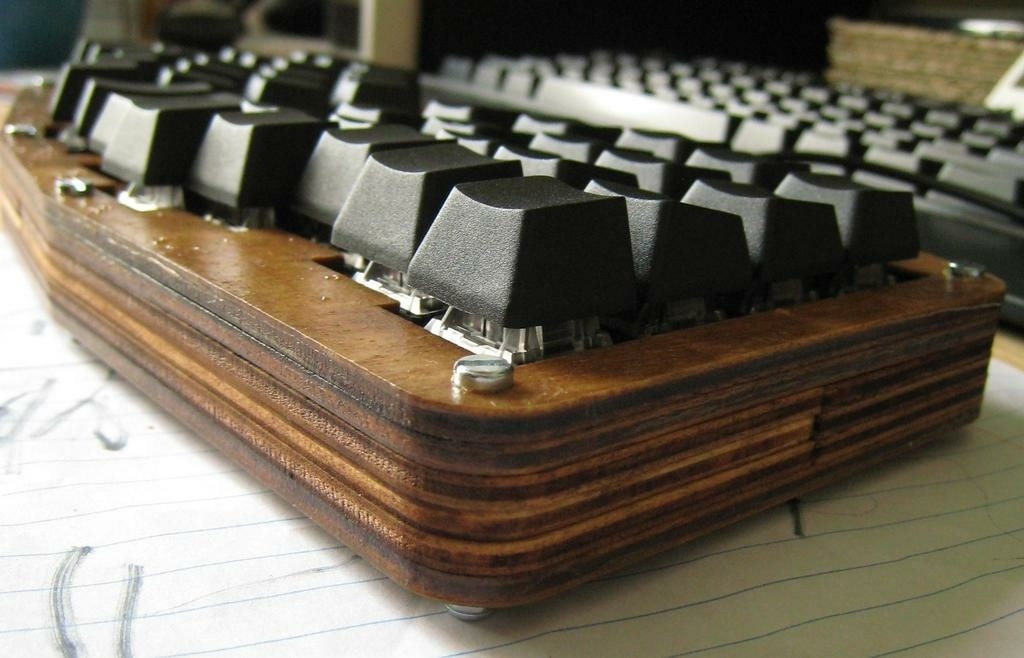

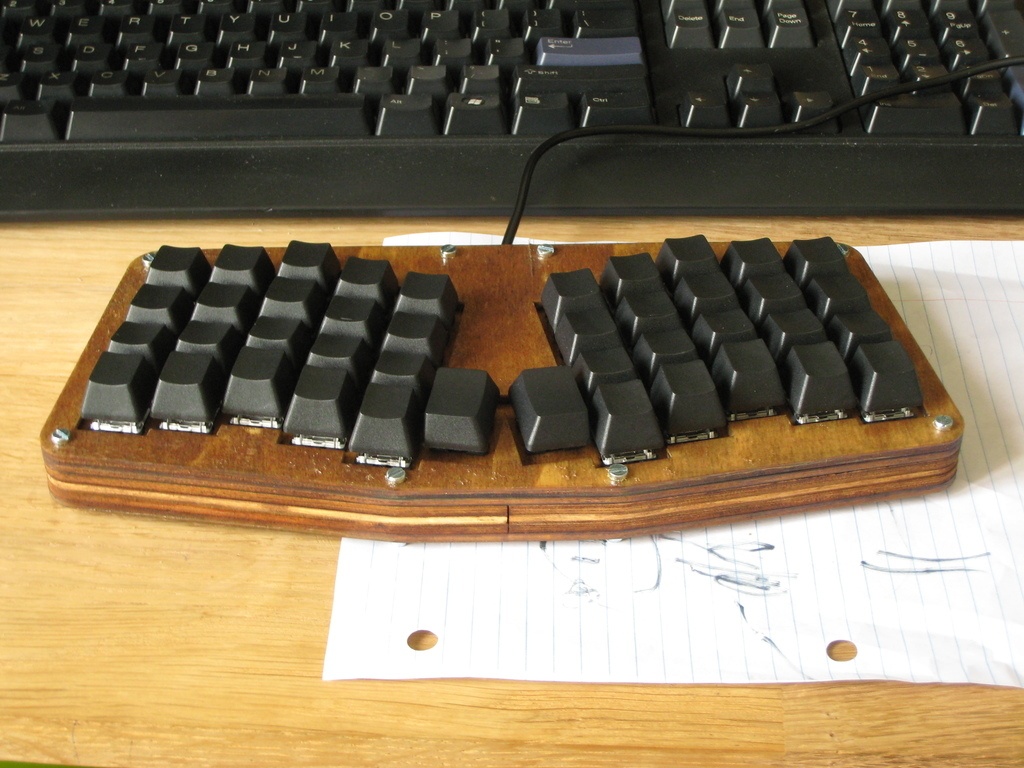

Clavier Atreus


Une description complète est disponible ici et toutes les photos du montage sont disponibles ici.

Résumé (sans la partie électronique):

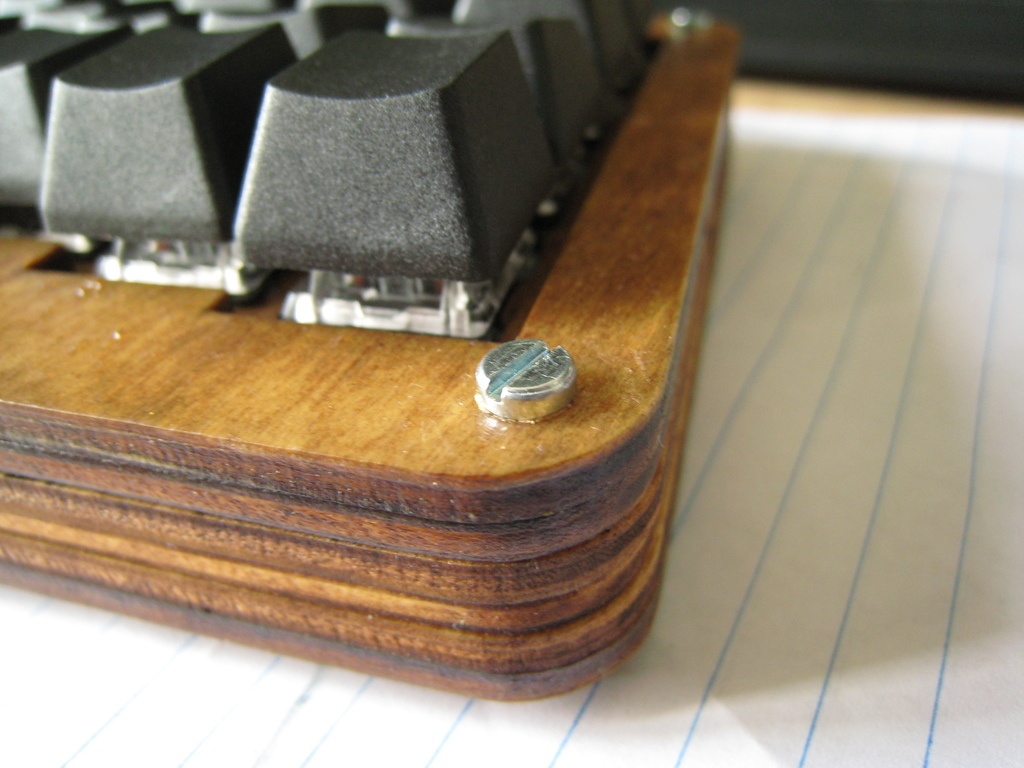

  • Découpe laser sur peuplier en contreplaqué 3 mm via Sculptéo.
  • Traité via huile de lin et térébenthine en trois couches (30/70, 50/50 et la dernière avec siccatif).
  • Couche finale en utilisant de la cire.
Mis à jour

Discussions

Narann a publié la création "Clavier Atreus".
il y a 3 ans
Philippe Gelard
( Modifié )

Interessant projet! Ça fait penser à ce que fait le Datamancer: datamancer.com...viner-keyboard/
Je pensais moi aussi faire un clavier en bois (simplement pour des raisons esthetiques) je ne savais pas qu'il était possible d'acheter toutes les pièces séparément! Ton projet m'ouvre des horizons! Merci!
Par contre tu as passé du temps à refaire les codes... est-ce indispensable ou est-ce ta soif de code qui t'y a poussé? Parce que moi je ne sais pas encoder...

Narann
( Modifié )

Merci. Wow, les objets de Datamancer sont impressionnants !

Pour ce qui est du clavier et du code : La partie câblage nécessite un peu de documentation, mais ce n’est pas impossible. En revanche il faut être patient et s’attendre a des échecs. J’en parle dans mon billet de blog mais utiliser des fils mâles/femelles comme ici évite de devoir refaire des soudures en cas d’erreur.

En fait, c’est câblé en grille, regarde le petit schéma ici pour te donner une idée : horizontal en bleu, vertical en rouge et en vert c’est le microcontrôleur. Le Teensy 2.0 est cool mais limité en nombre d’entrées/sorties. Tu ne pourras pas faire un clavier 104 touches avec. Il faut passer par un modèle supérieur (Teensy++ 2.0) mais du-coup, il faut mettre la main a la patte et coder la matrice d’entrée sortie. Si tu n’es pas habitue ça peut être décourageant.

Mais il existe des alternatives que je n’ai pas testé:

Va sur keyboard-layout-editor.com/ puis choisi le preset « ISO 105 » (clavier format européen). Clique sur l’onglet « Raw data ». Sélectionne tout, copie (Ctrl+C). Maintenant va sur le site kbfirmware.com/ et copie colle le contenu dans la zone de texte puis clique sur « import ». Il semblerait (par rapport à ce que je vois dans l’onglet « PINS ») que le Teensy 2.0 soit supporté (voir son schéma). Ensuite tu vas dans l’onglet « Compile » et ça te compile le firmware pour toi (un fichier .hex). Il te reste à l’envoyer dans le microcontrôleur avec un outil dédié.

Encore une fois, je n’ai pas essayé moi-même. ^^'

Philippe Gelard

En tous cas tous ces liens vont m'aider grandement!! Merci!!

Narann
( Modifié )

Pas de quoi. Tu peux chercher « wood » sur le reddit r/mechanicalkeyboard pour t’inspirer. Certains sont vraiment impressionnants.

Philippe Gelard

Il y a des trucs de fous... merci pour tous les liens, ça aide vraiment!

ecto1

En tout cas j'ai étais voir ta description et j'aime beaucoup ton humour :)
