gboidin

Bibliothèque avec bureau intégré


Une amie m'a demandé de lui faire une bibliothèque sur mesure à partir d'une photo vu sur internet et d'y intégré un bureau...
Je l'ai donc adaptée aux dimensions de la pièce et à ses volontés et 6 versions plus tard on avait trouvé ce qu'elle voulait.. ouf!

Bref, voici le déroulé de la fabrication d'une bibliothèque sur mesure avec bureau intégré (par un charpentier...)

Le tout est en mdf (pas fan mais elle voulait le peindre après). J'ai donc sélectionné du 19mm pour les montants et du 25mm pour les tablettes pour obtenir un contraste d'épaisseur.

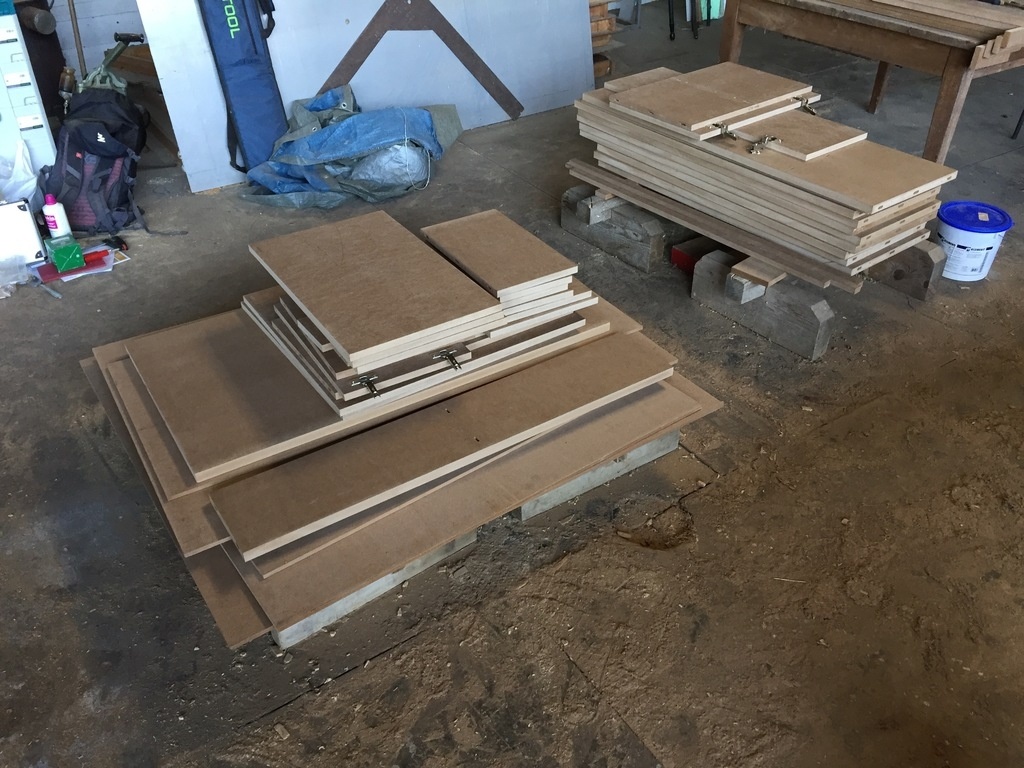

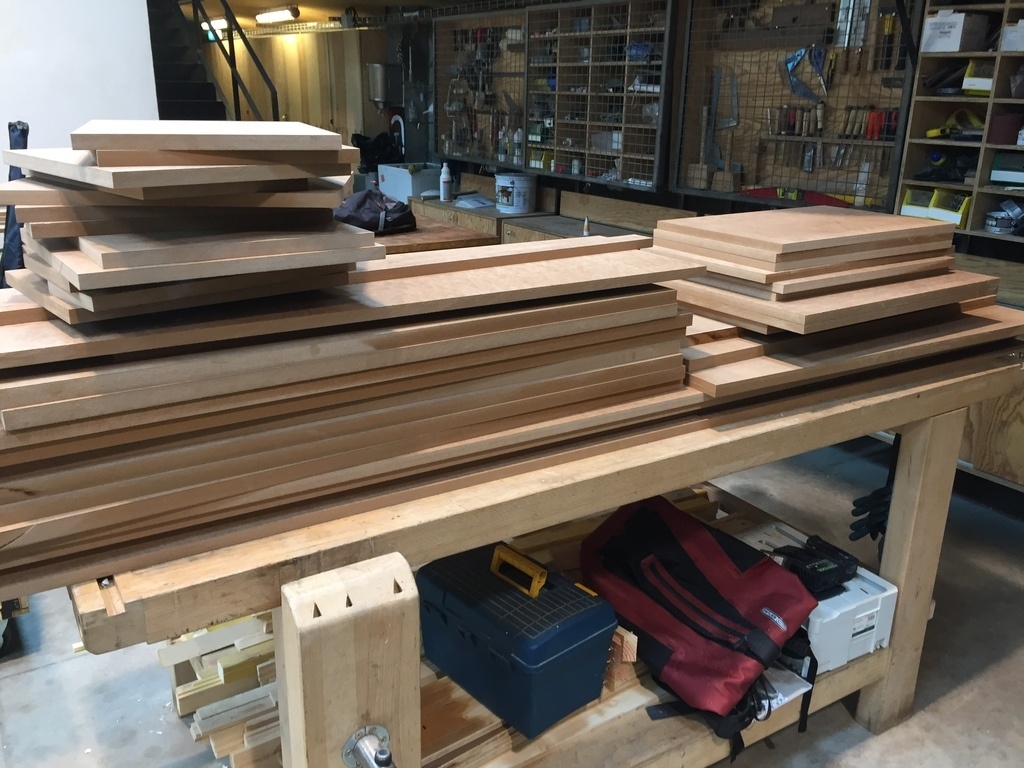

après un passage à la scie à format, tous mes panneaux étaient aux dimensions voulus.

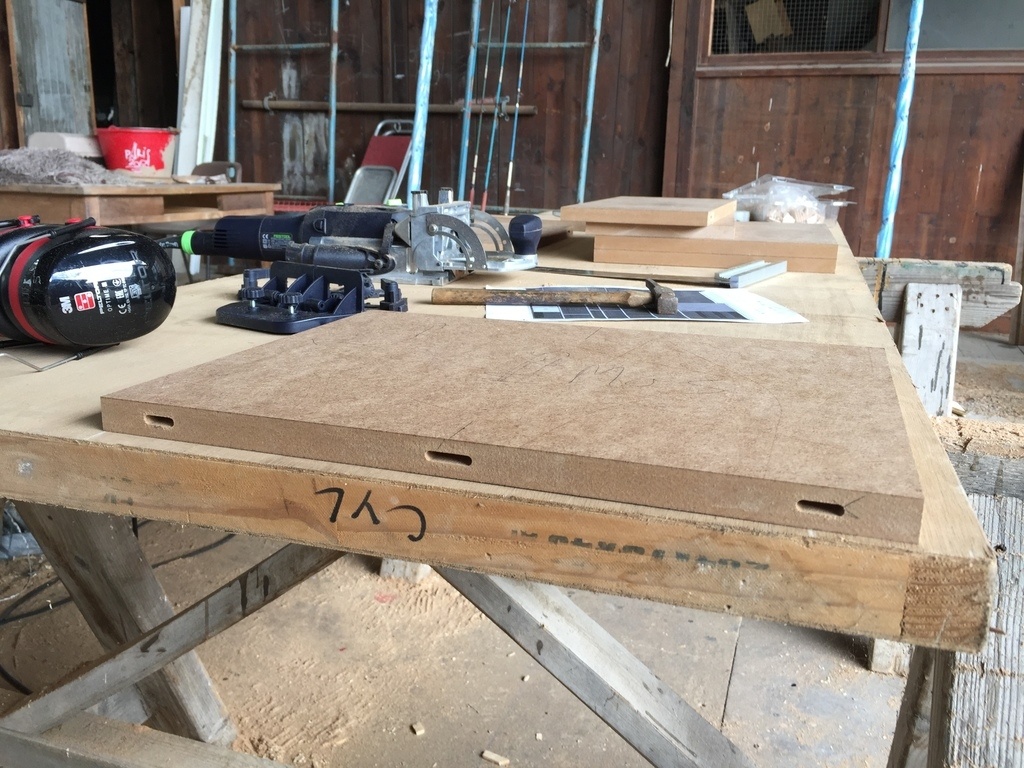

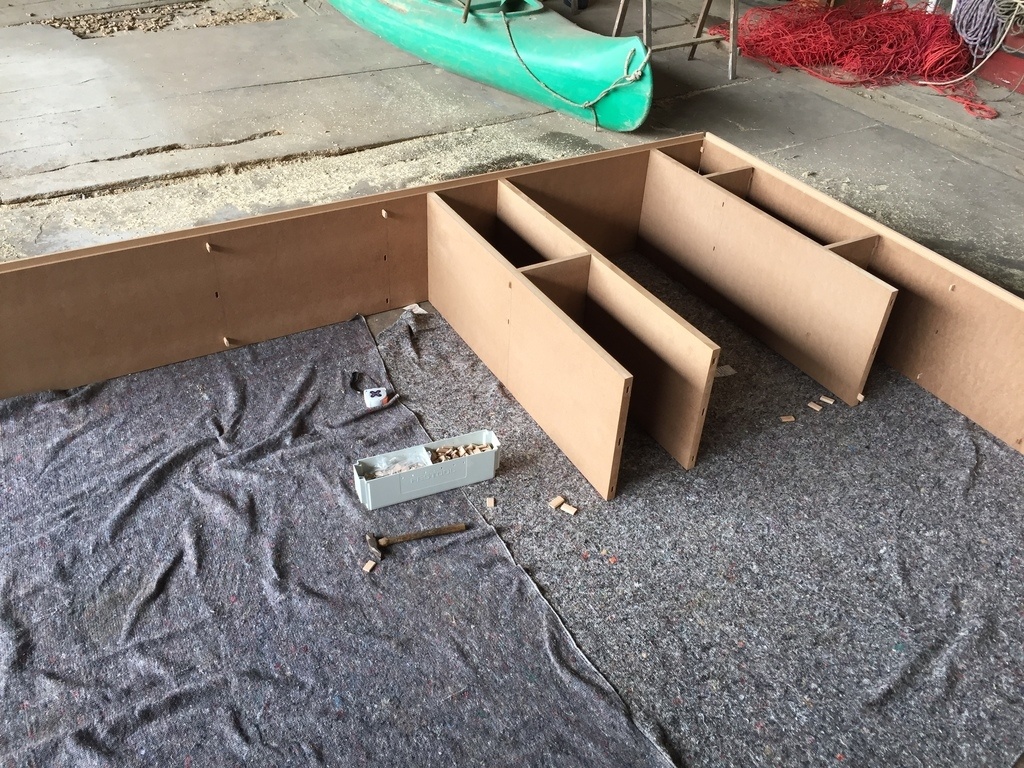

Pour les assemblages j'ai utilisé la domino 500 de Festool (c'était ma première utilisation). Je me suis un peu cassé la tête pour les assemblages en milieu de montant mais après quelques essais, j'y suis parvenu.

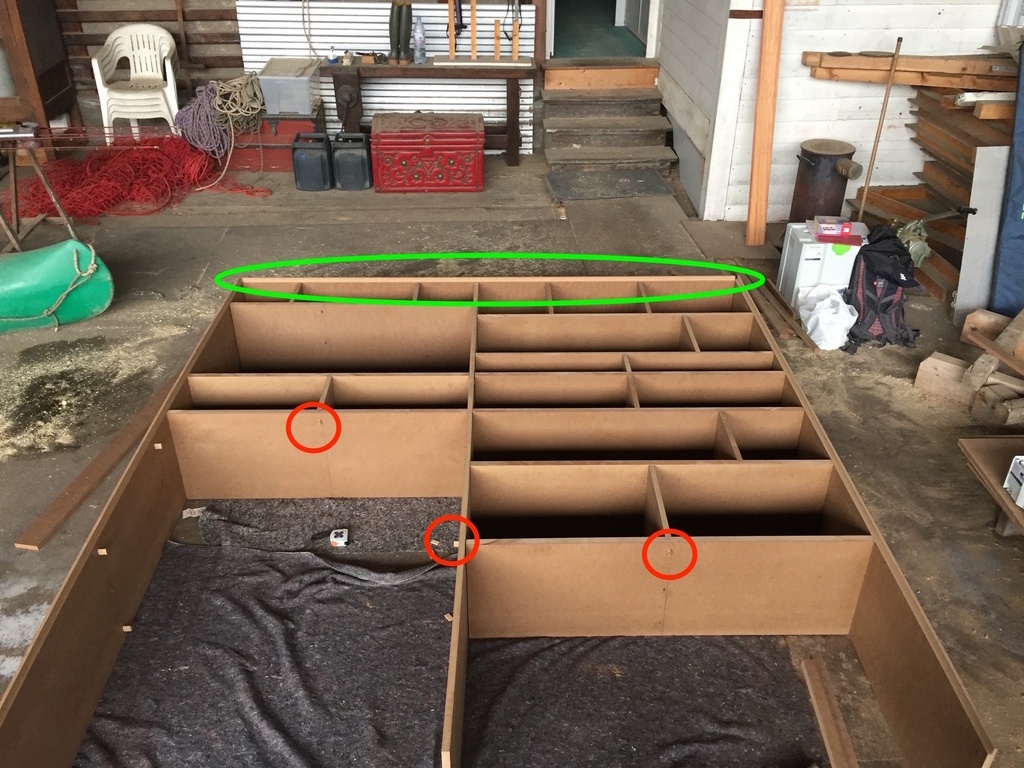

J'ai utilisé des tenons en 5x30 pour les assemblages entre tablettes et montants intermédiaires et en 8x40 pour les assemblages entre les grands montant (droite, gauche et centre) et les tablettes. Cependant comme certaines tablettes et montants étaient alignés, pour m'assurer de leur bon alignement j'ai utilisé des tenons de 8x50 qui traversaient soit la tablette soit le montant.

Comme il y a des portes pour certain casiers de la bibliothèque, il a fallu veiller à avoir un retrait des montants intermédiaires concernées (recouvert par la porte)

Pour le fond,j'ai fait une feuillure sur les montants latéraux ainsi que sur le dessus de la bibliothèque pour qu'il ne soir pas visible des côtés.

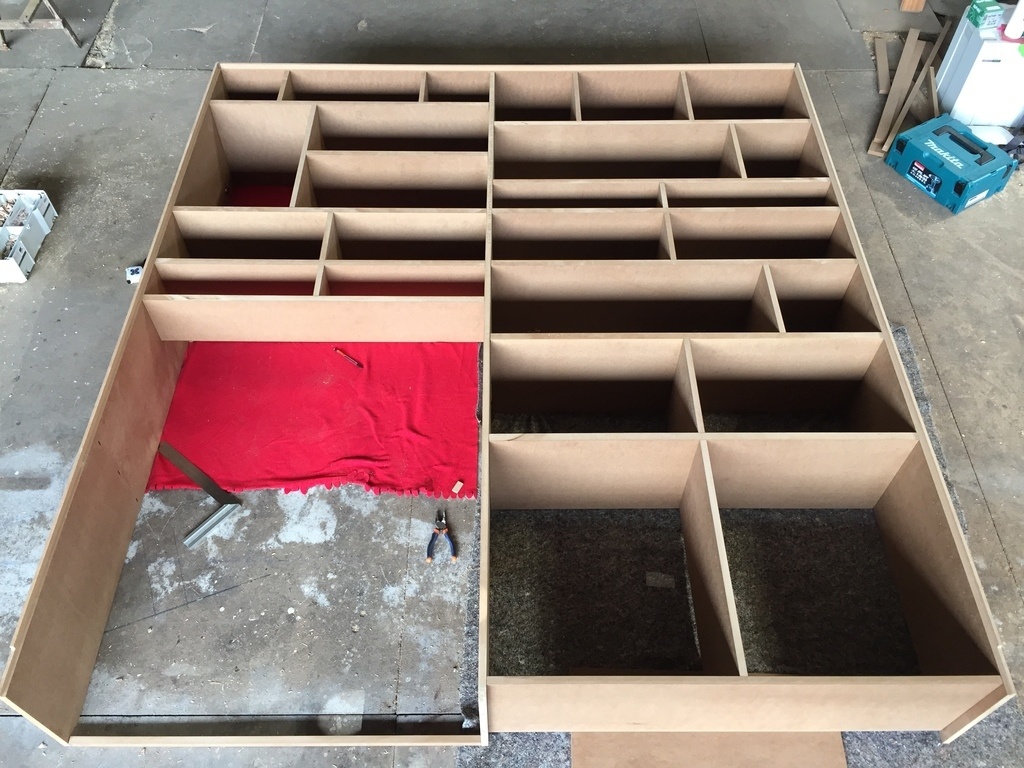

La partie de pré-assemblage était sportive... et m'a fait apparaitre quelques erreurs de précision...

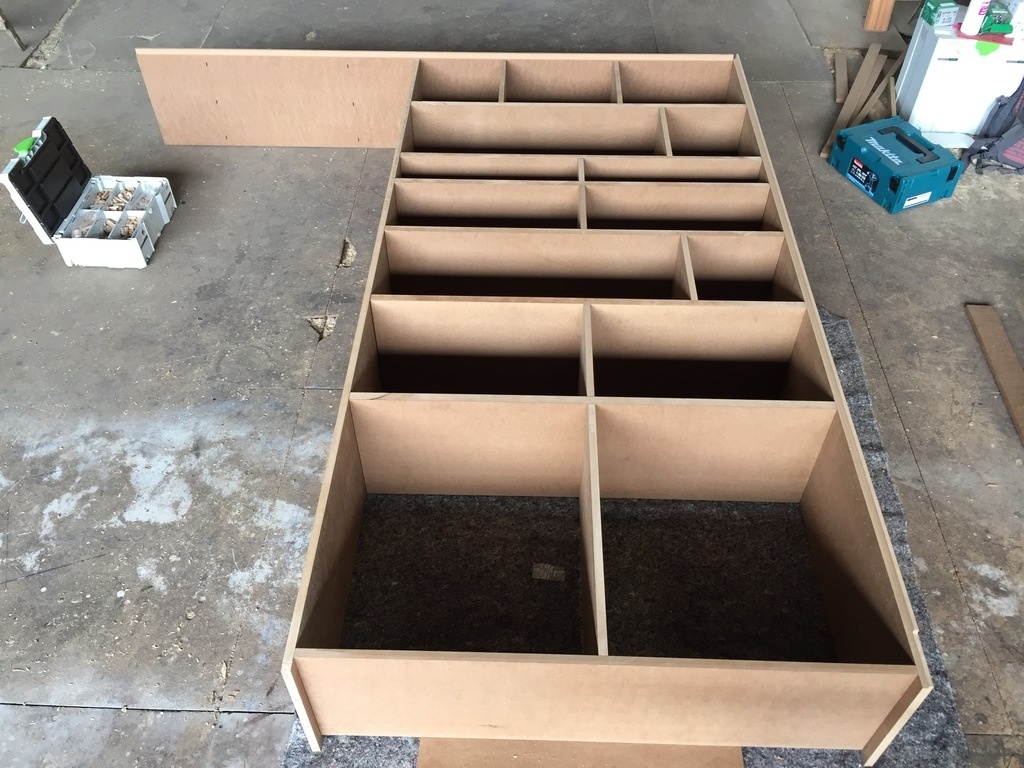

Bref, une fois les corrections faites, le résultat (de dos:) me semblait bon.

Il ne restait plus qu'à charger le tout dans la voiture pour aller l'installer..

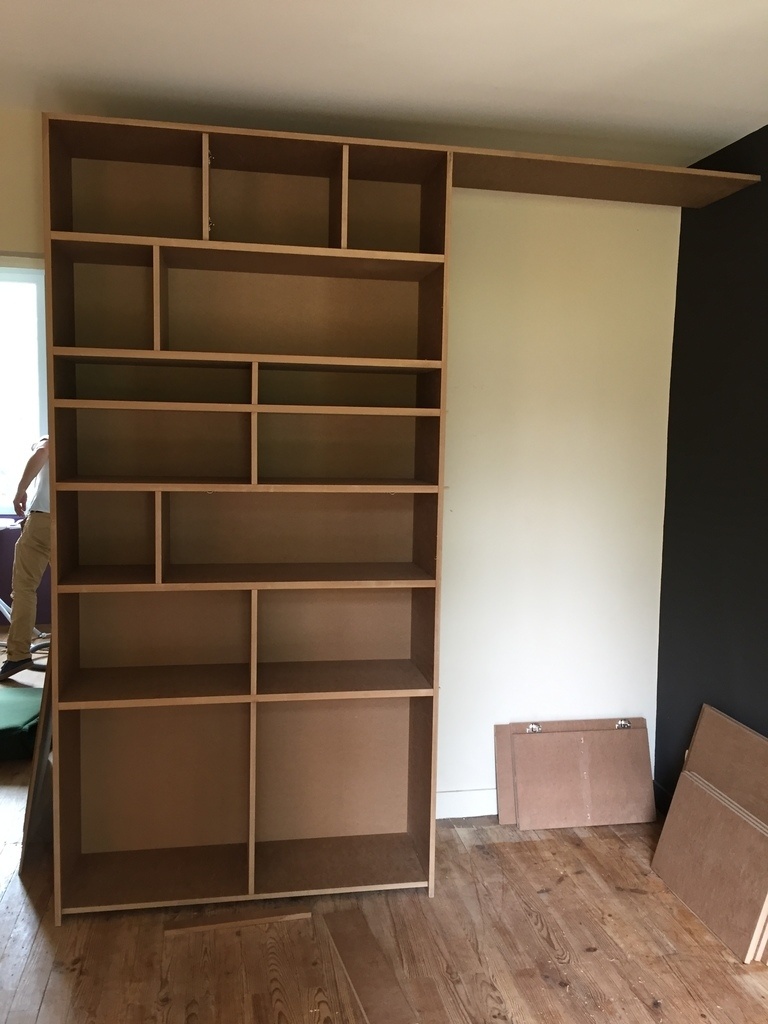

Pour l'assemblage chez mon amie, j'ai fabriqué des pieds pour maintenir la tablette du bureau et celle du dessus pour pouvoir monter la partie droite de la bibliothèque debout (le poids total à soulever aurait été trop important..).
Le tout vissé, ça ne bougeait plus!

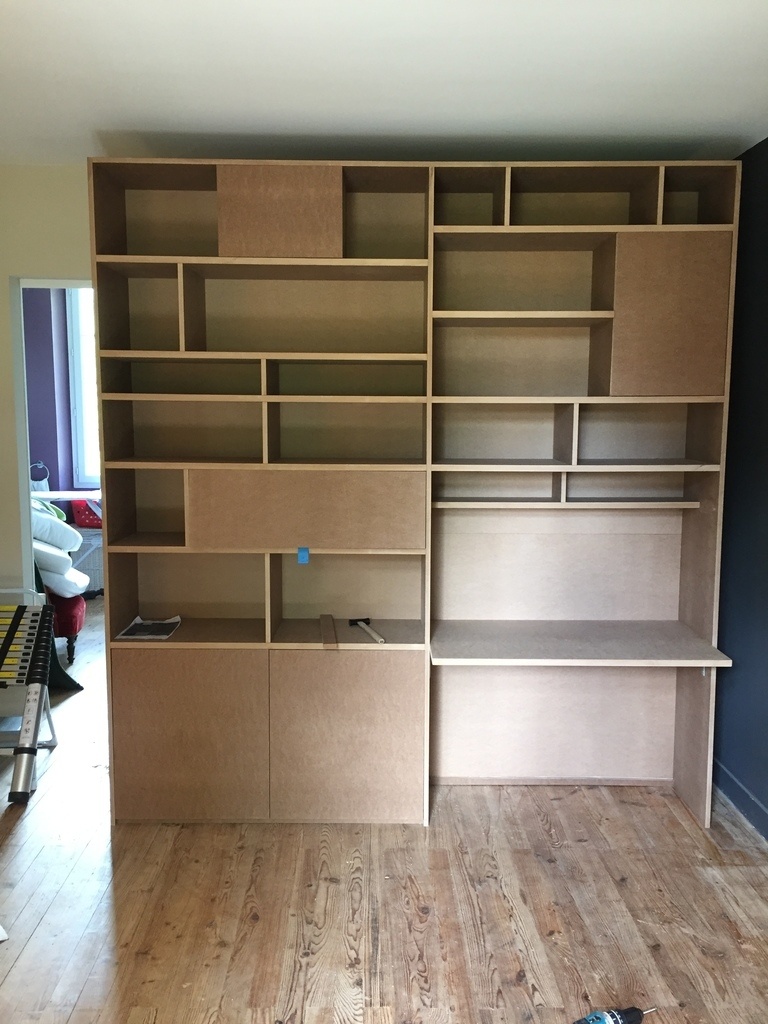

Il ne restait plus que les portes, la lumière du bureau (intégrée sous la petite tablette au dessus) et à fixer au mur.

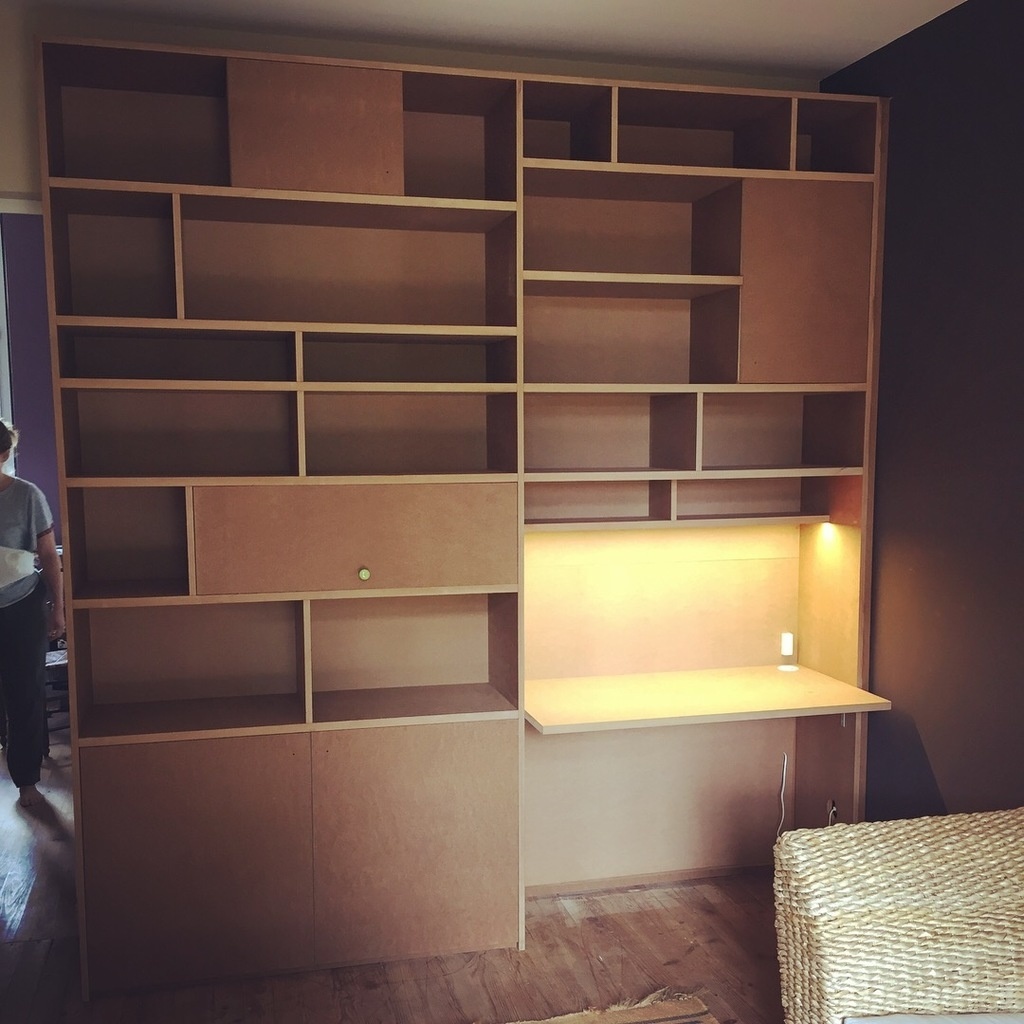

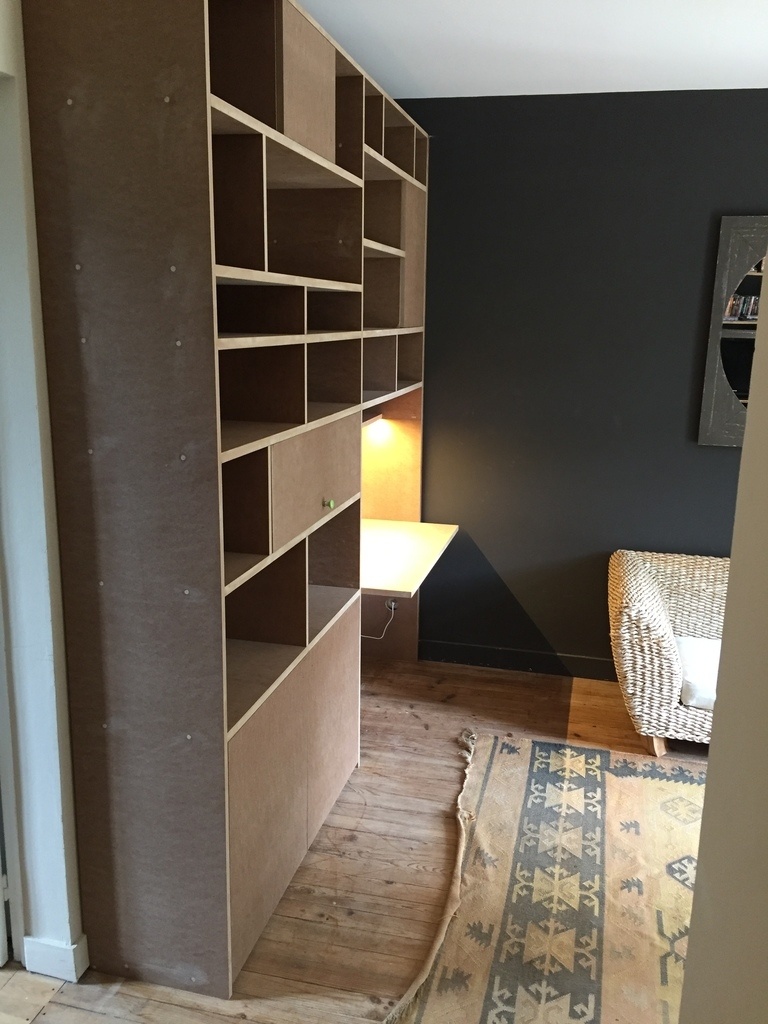

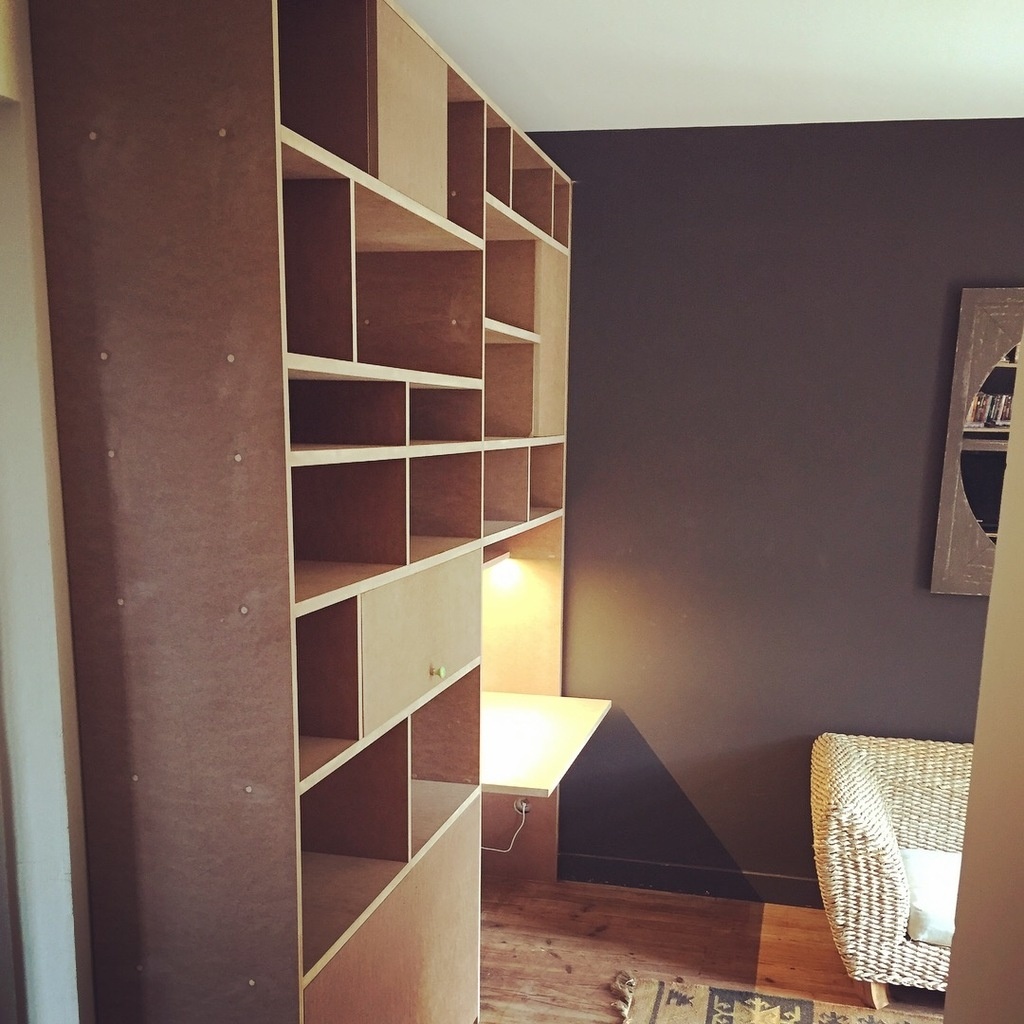

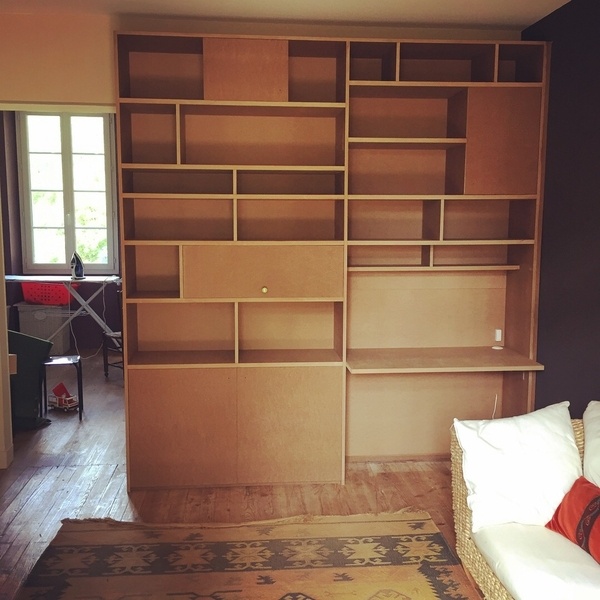

Le rendu n'est pas mal et mon amie est ravie!

Mis à jour

Publications associées


Discussions

gboidin  a publié la création "Bibliothèque avec bureau intégré".
il y a 3 ans
sylvainlefrancomtois

beau rendu !!! elle va être laquée ???

gboidin

Merci! A priori elle sera juste peinte. Mais ce n'est pas moi qui m'en occupe

schgreg
( Modifié )

Beau travail!
Elle va s'amuser pour peindre ça mainteanant que c'est en place...

sylvainlefrancomtois

+1

Boris Beaulant

Héhé, tu as pu t'en sortir finalement !

gboidin

Oui! Merci pour tes conseils en tout cas!

Vianney - VICA

Pour le fond, tu as mis du 19, ou plus fin?
