Coffre à jouet


Un ami voulait un coffre à jouet pour sa fille, alors je me suis mis à la recherche d'exemple sur le site... et c'est celui de Nico38 qui m'a le plus inspiré.
Après quelque modification sur le plan (couvercle, fond, taille), je me suis mis au travail.

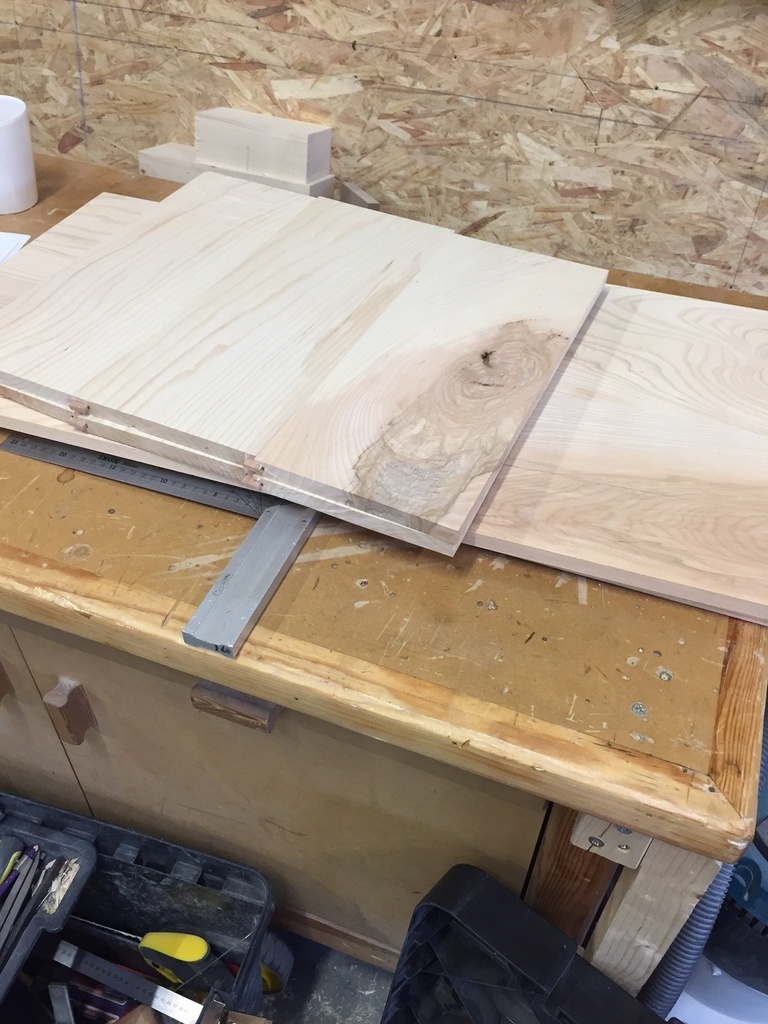

J'ai donc commencé par corroyer mes planches de frêne et faire mes rainures/fausses-languettes

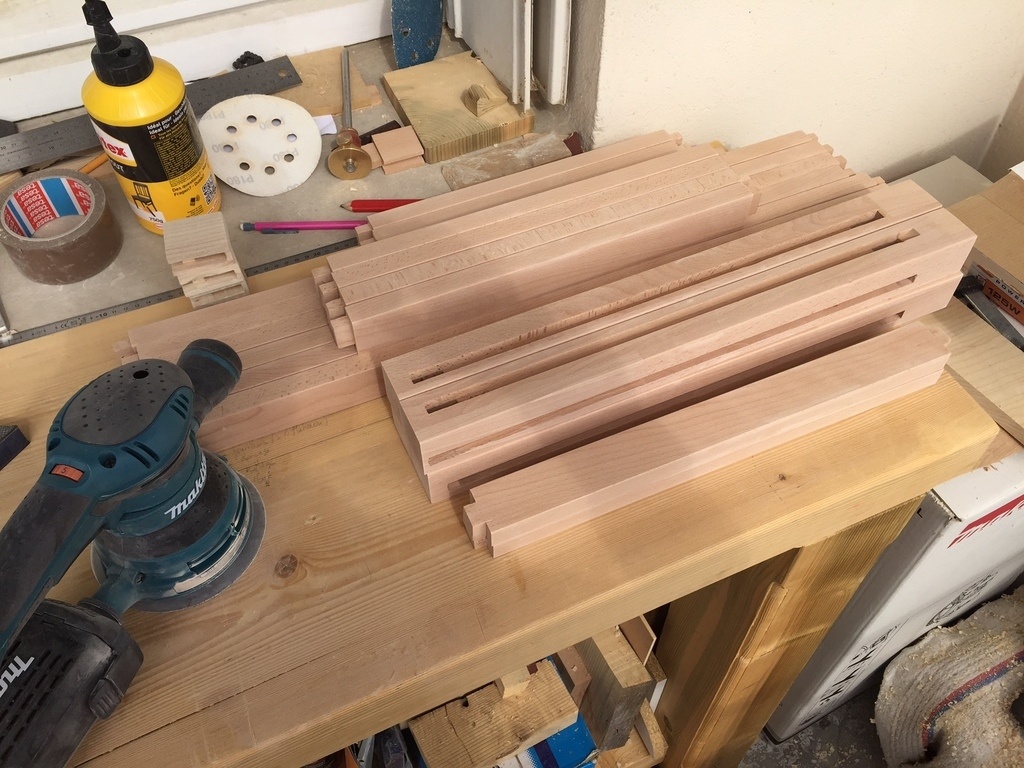

Ensuite j'ai préparé les montants et pieds dans du hêtre:

  • Tenons/mortaises
  • Rainurage
  • et enfin, ponçage..

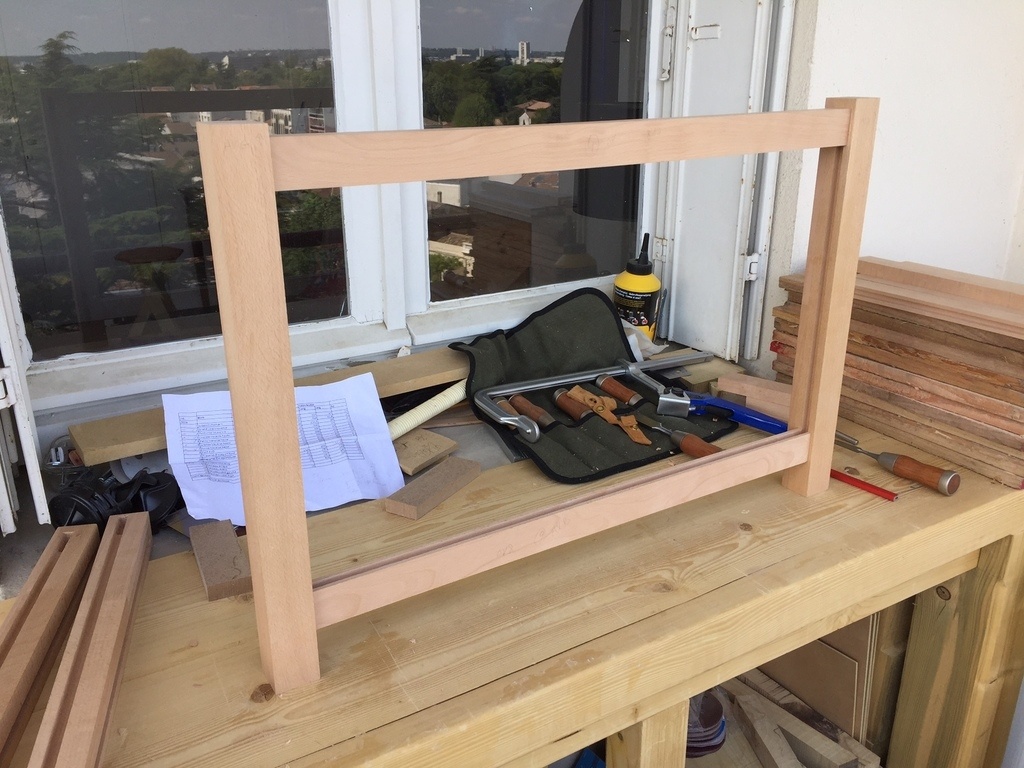

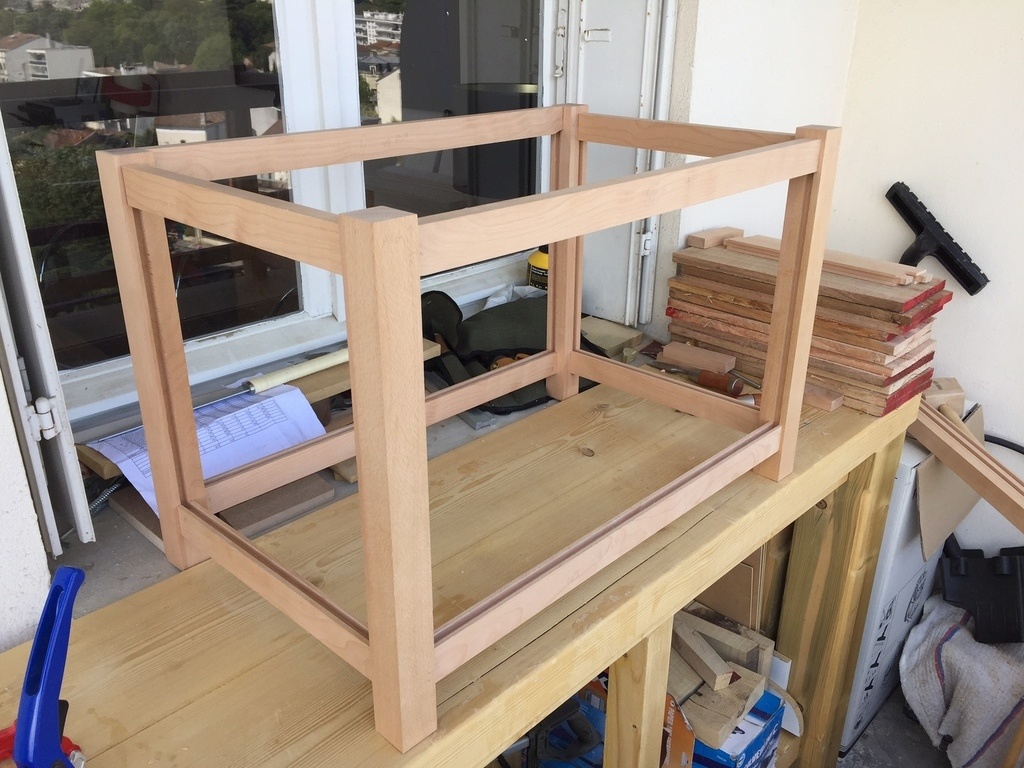

Petit assemblage à blanc...

Ca passe!!

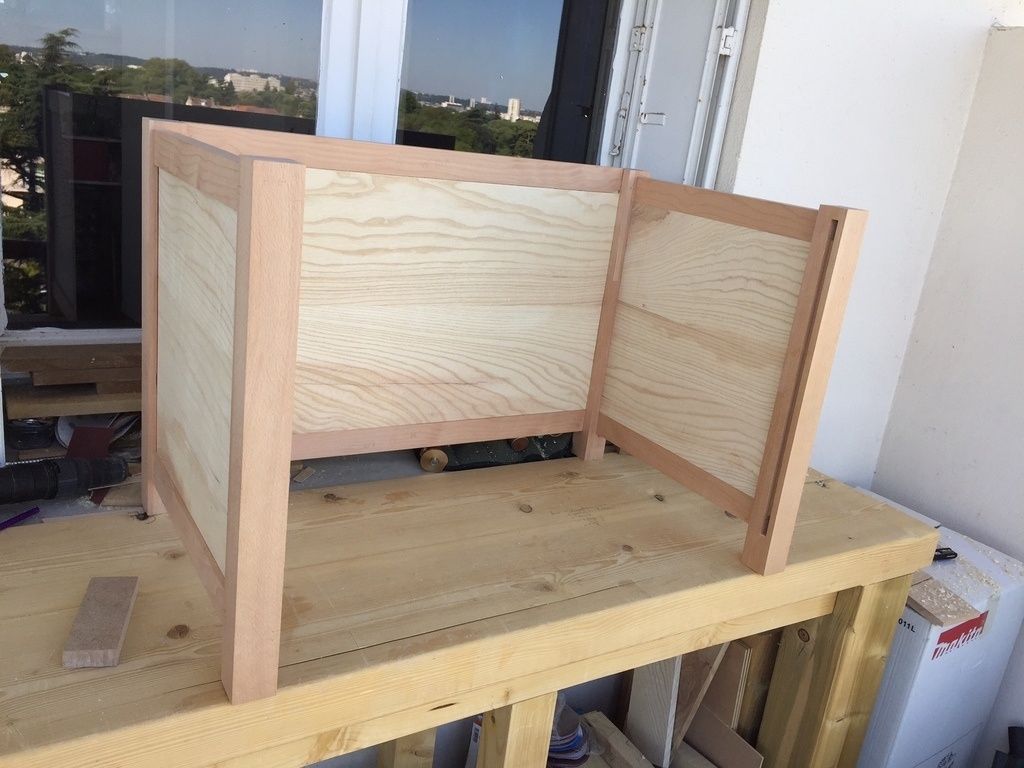

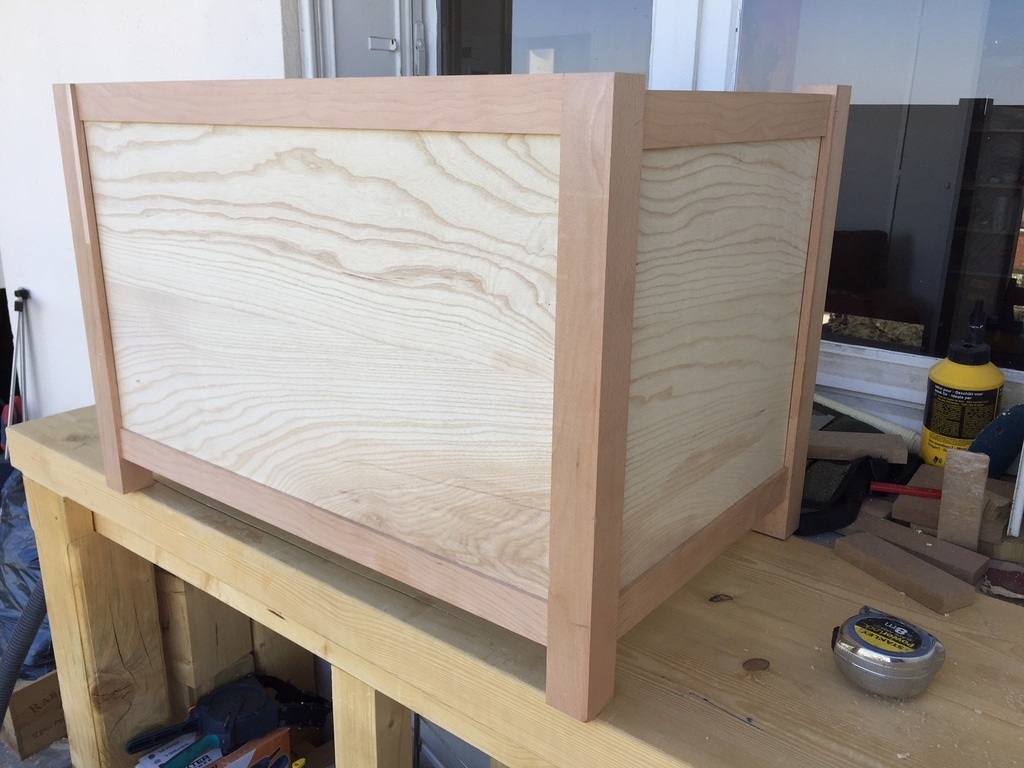

Et maintenant, avec les plateaux...

Il a fallu ajuster un peu les feuillures mais finalement ça biche bien!

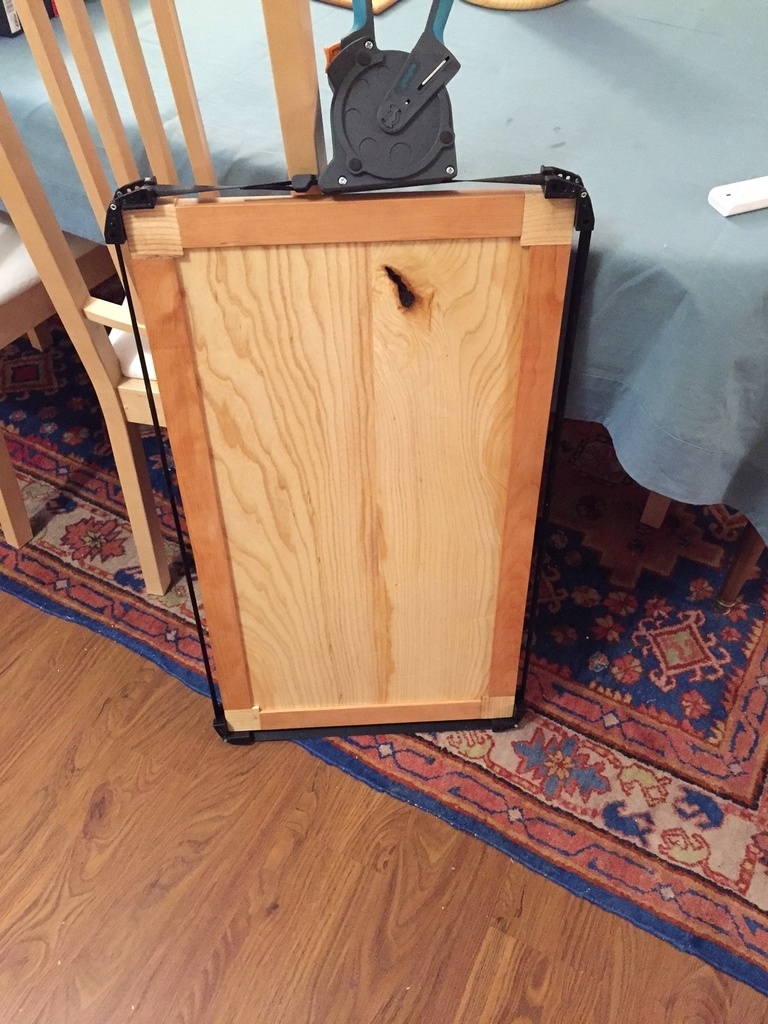

Il me reste encore le couvercle...
Pour être franc, il ne devait pas être comme ça à l'origine mais une petite erreur de longueur des montants m'a obligé à m'adapter...

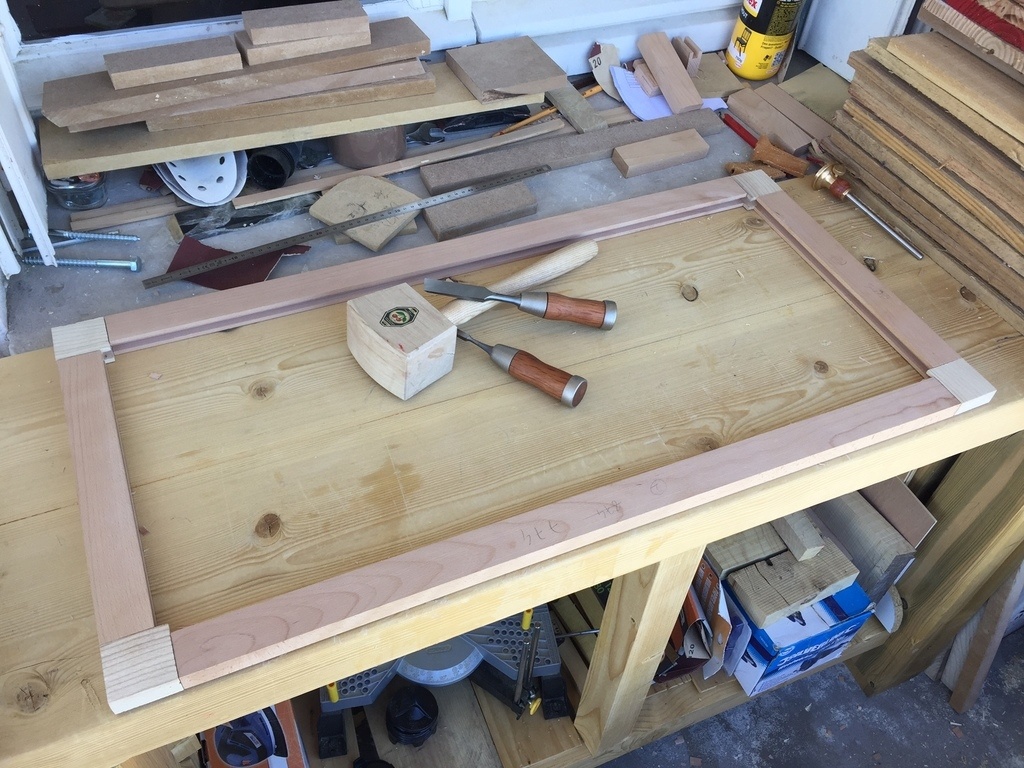

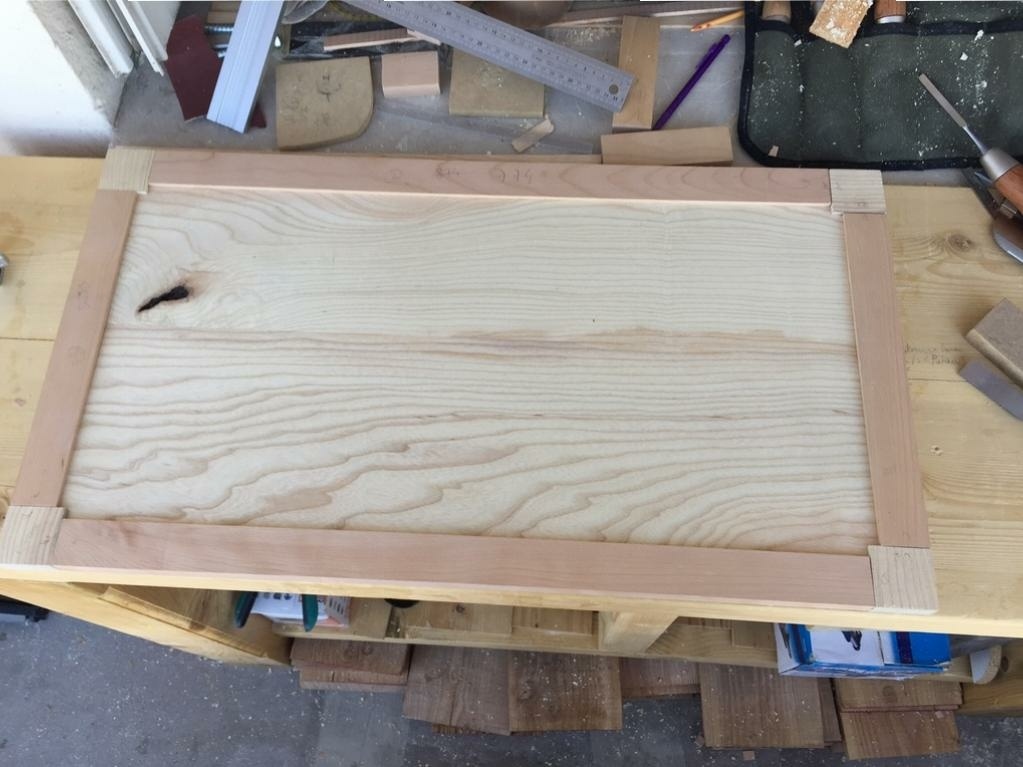

J'ai donc refait mes plans et ajouter les quatre coins en frêne. La promesse du plan était top mais je me demandais si ça allait rendre aussi bien en vrai et surtout si ça allait tenir!

Au final, c'était une opération minutieuse qui a demandé beaucoup de patiente et de reprise... Mais le résultat est satisfaisant.

Il m'a fallu également reprendre les feuillure du plateau aux quatre coins...

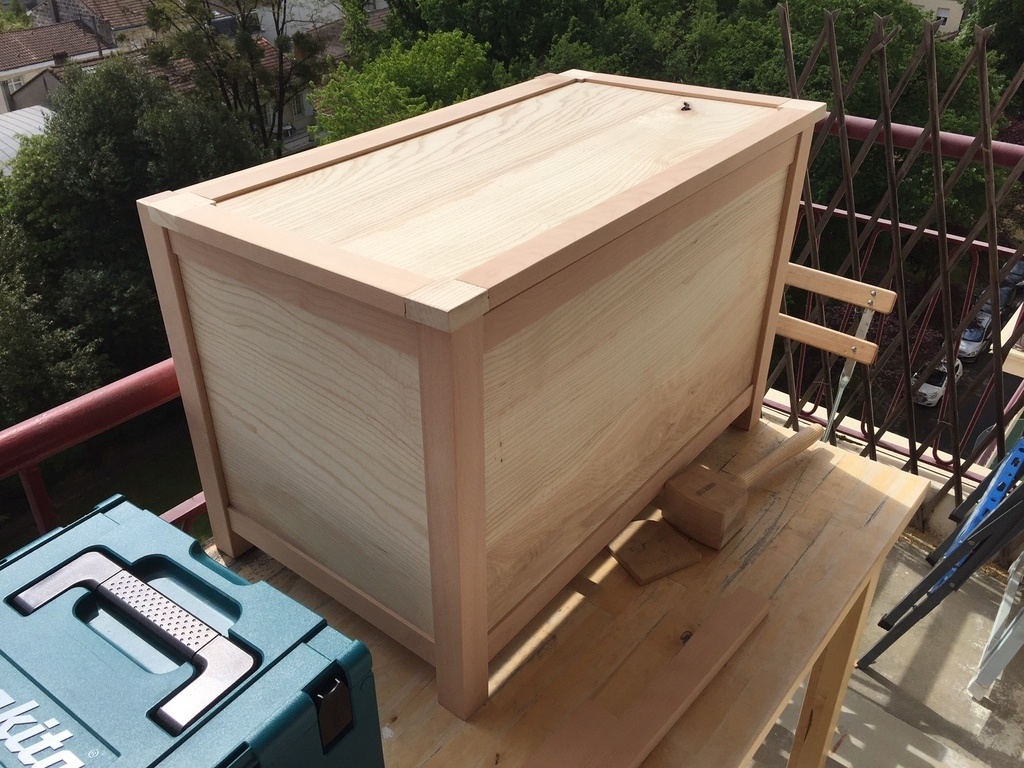

Et un dernier essai avant les finitions

Pour finir, j'ai huilé toute les pièces du coffre avant de les assembler.

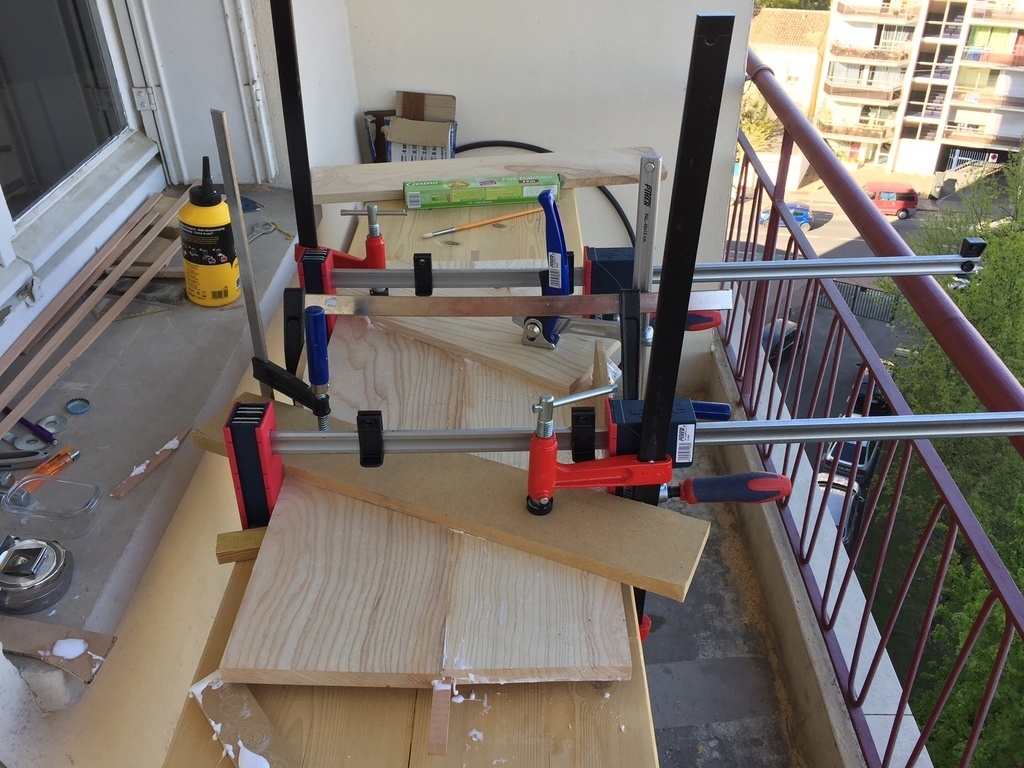

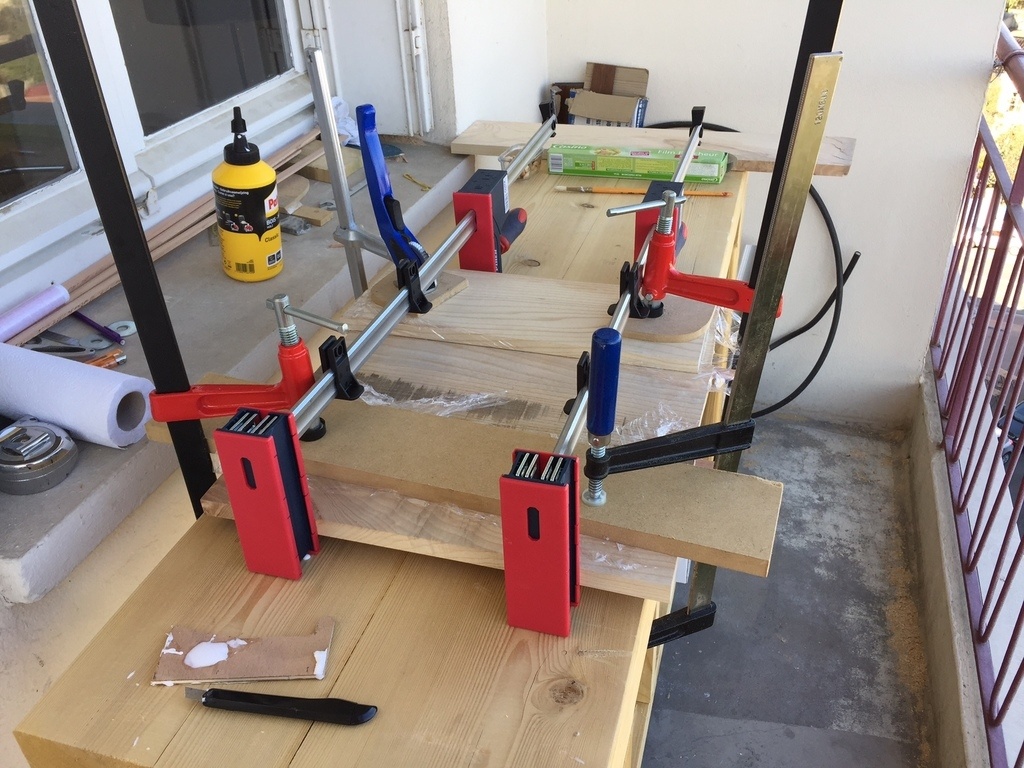

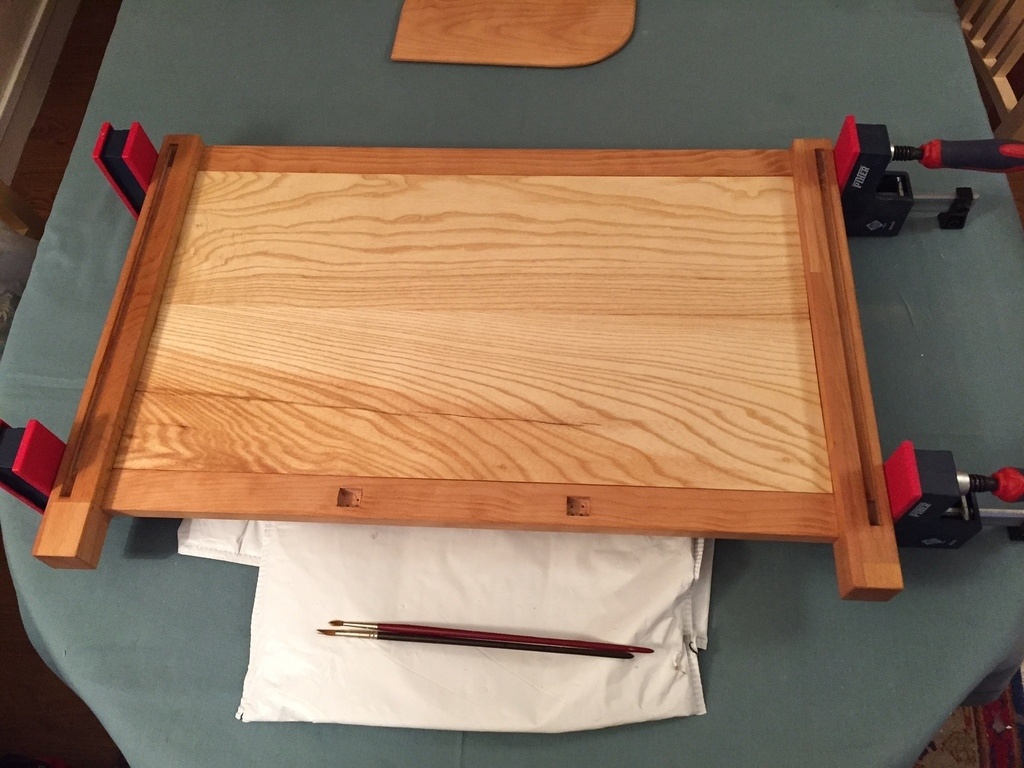

Pour l'assemblage j'ai commencé par coller l'arrière et l'avant et pour y ajouter ensuite les côtés. Puis le couvercle. (je n'ai pas toutes les photos mais vous avez l'idée)
Le résultat du couvercle est bien meilleur que ce à quoi je m'attendais (l'équerrage était nickel!)

Malheureusement ce n'était pas le cas pour le reste, il y avait un écart de 5 mm dans les diagonales!! A mon avis cela est dû à ma méthode de collage (grands côtés séparemment des petits). j'aurai sûrement dû tout assembler en même temps et corriger l'équerrage avant le séchage...
Bref, je suis charpentier, pas menuisier!

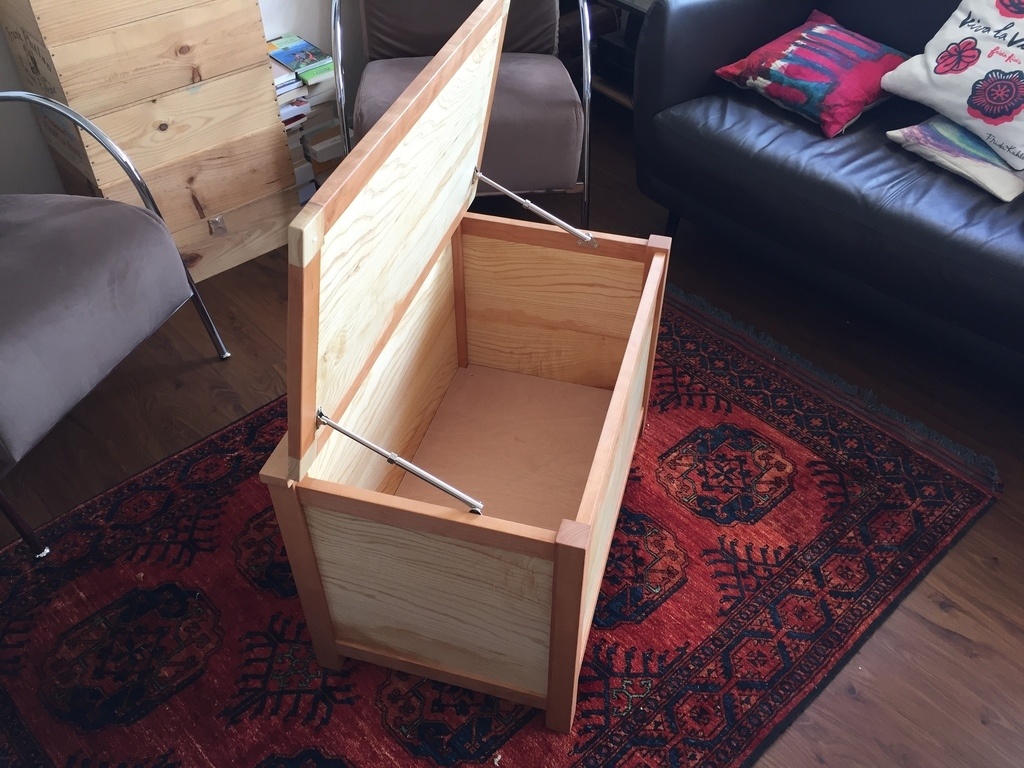

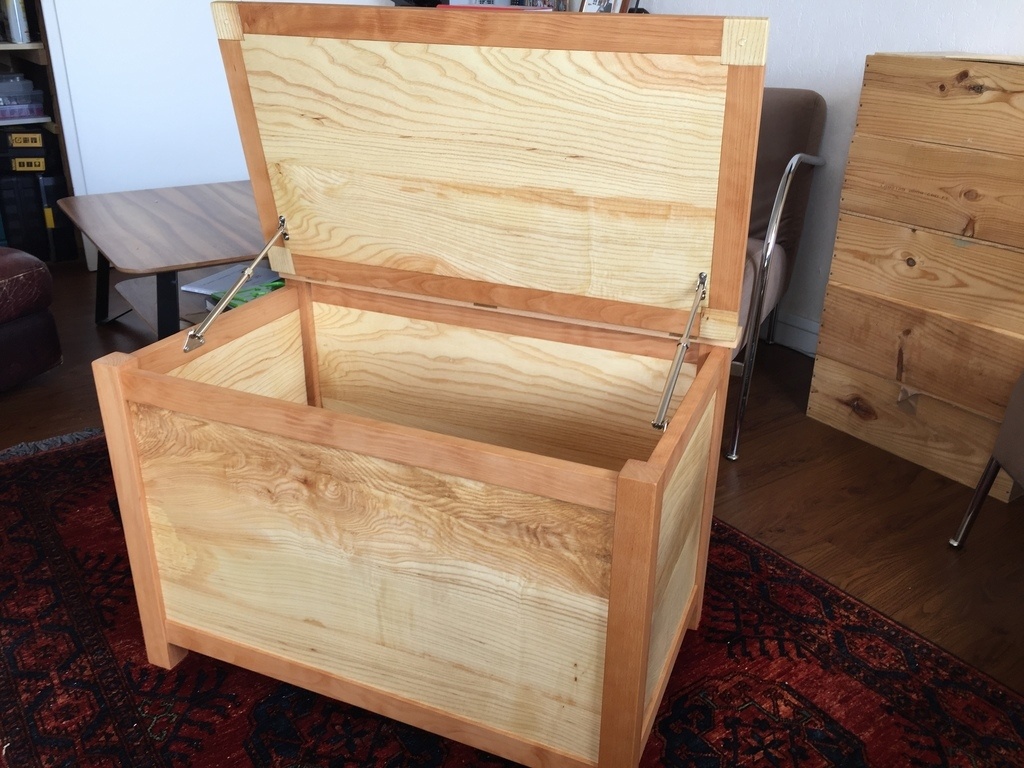

Pour finir, après avoir mis trois petite charnières, j'ai visser deux compas à gaz pour éviter que le couvercle ne se referme tout seul.

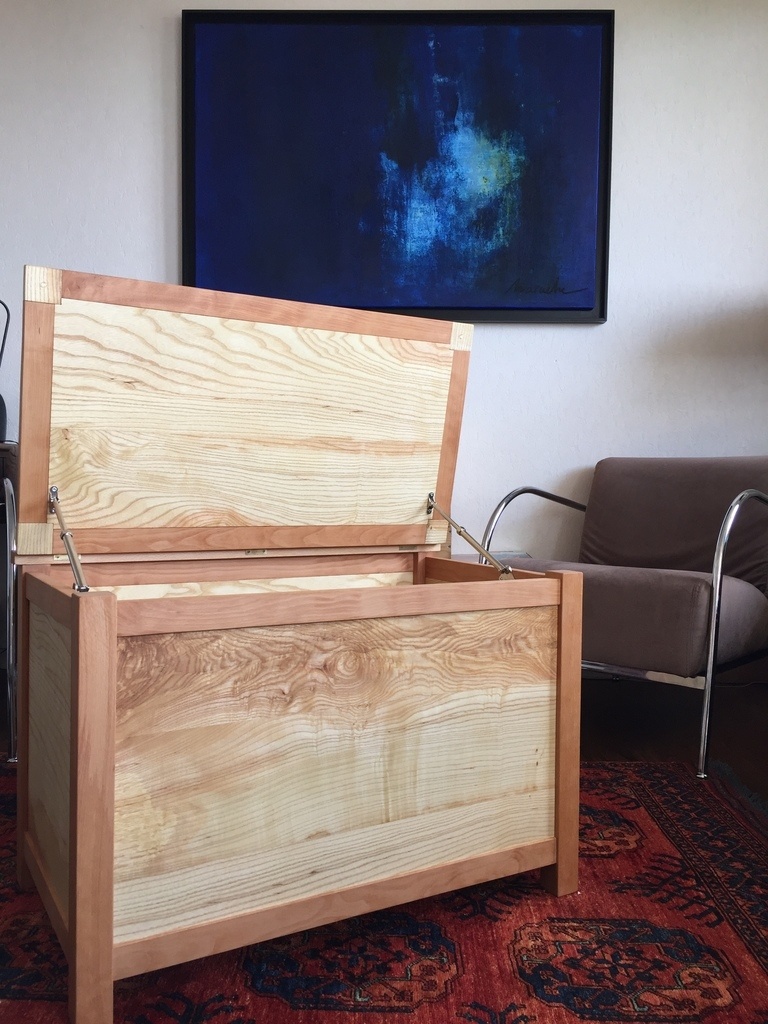

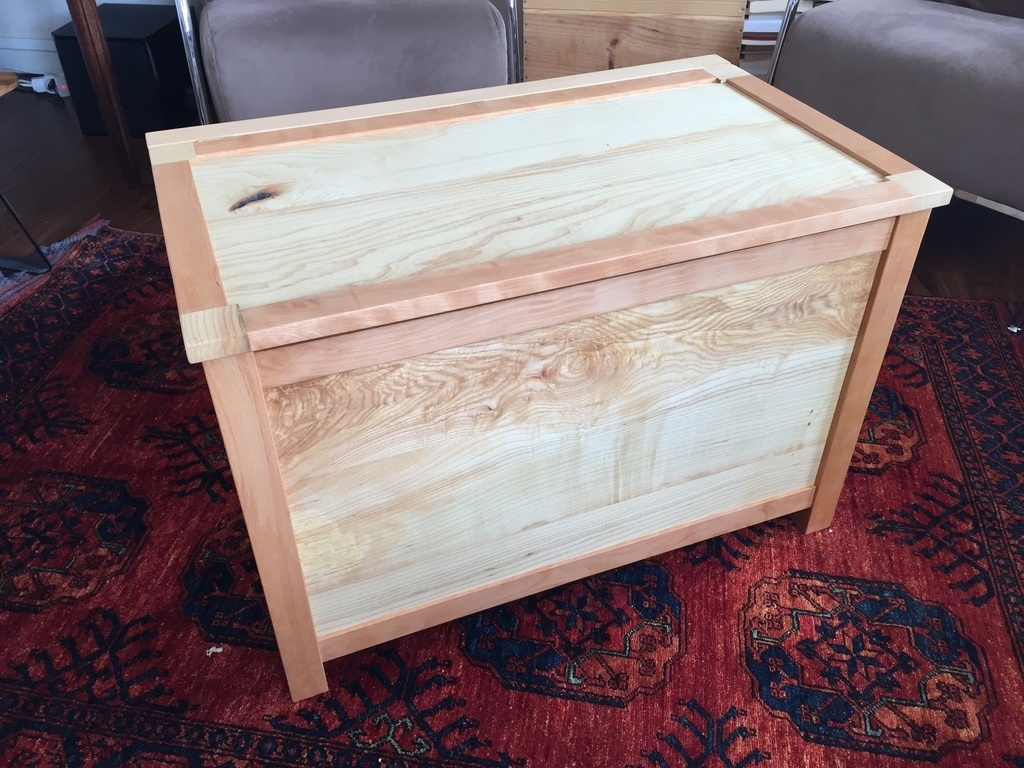

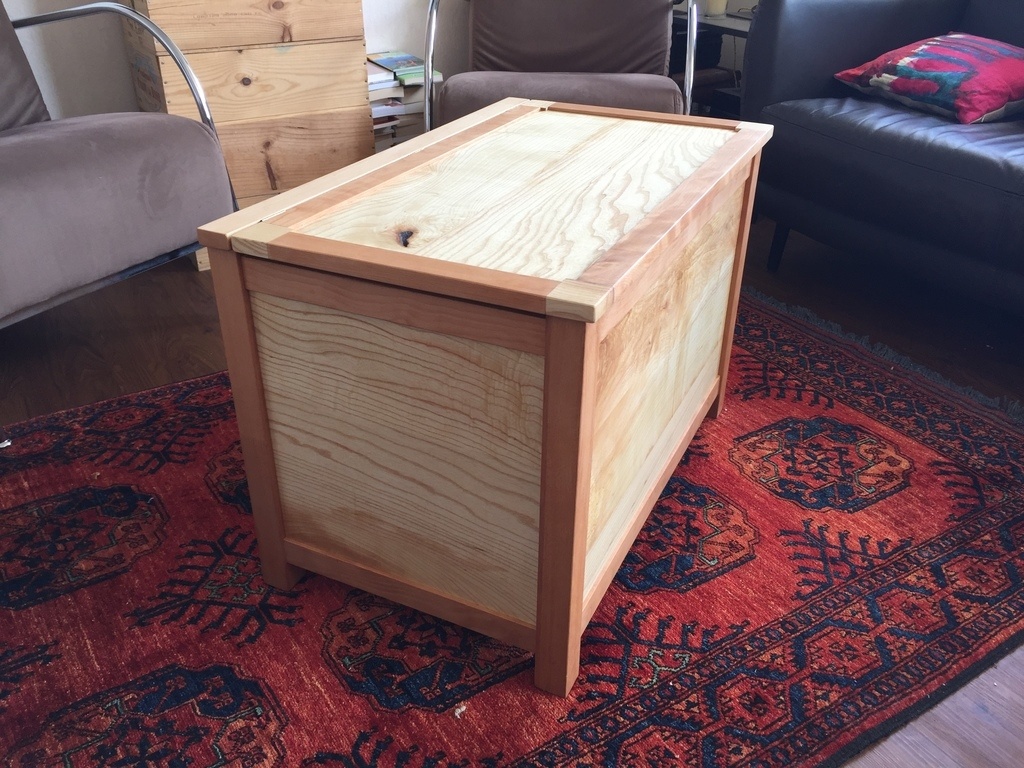

Au final, je ne suis pas mécontent de moi pour une première!

Publications associées


Discussions

gboidin  a publié la création "Coffre à jouet".
il y a 7 ans
Memepasvrai

Très sympa :)
J'en ai fait un qui ressemble beaucoup il y a peu de temps. Tu peux me dire ou tu as trouvé tes compas ?
Merci

gboidin
( Modifié )

Merci!
Chez Leroy Merlin. C'est les seuls que j'ai trouvé pour lesquels on peut régler la force et donc qui pouvait correspondre au poids du couvercle. Il faut tout de même débourser 18€ l'unité!!

niconathy

Si tu cherches à coller en plusieurs fois, tu peux utiliser une planche sur laquelle tu fixes deux chevrons à l'équerre et tu te sers de ce gabarit pour le collage. Si il y a une petite erreur, tu la retrouveras de façon symétrique, en inversant le sens du collage entre les deux faces.
Il est joli, et bien vu pour l'astuce dans les angles.

Memepasvrai

Merci :)
En effet, pas donné les compas. J'avais acheté les miens chez Brico Depot mais ils étaient trop puissants et déformaient la charnière piano. Je pouvais ouvrir le couvercle presque en soufflant dessus.
Je vais essayer de trouver un LM ^^

Coralie

Très sympa, bravo!!!
Petite question, comment et avec quoi as-tu réalisé le fond de ton coffre à jouets?

gboidin

Merci niconathy pour le conseil, je n'y avais pas pensé.
Coralie, le fond est en contreplaqué de 15mm. Il y a deux traverses centrales plus un support à chaque angles. Un peu disproportionné vu la taille mais au moins ça ne bougera pas...

ecto1

superbe! rien à redire!

Coralie
( Modifié )

gboidin Merci pour ces explications!

kaiser38

Bravo et surtout tu bosses en appartement ! Quel courage ! Ca me rappele l'époque ou je délignais sans le box au sous sol de mon immeuble !

gboidin

Merci!
Oui c'est un peu chaud mais pour l'instant c'est mieux que rien... Et mon balcon est bien aménagé :)

Nico38

Quel honneur, merci l'ami :)
