Marco61

Etabli type roubo

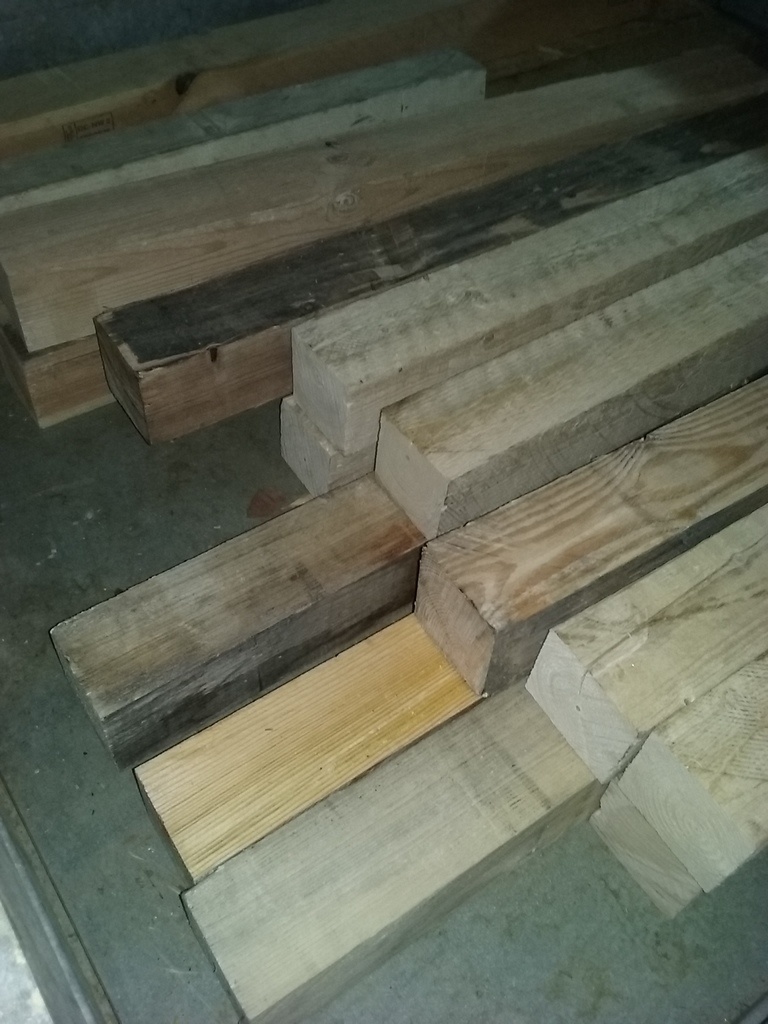

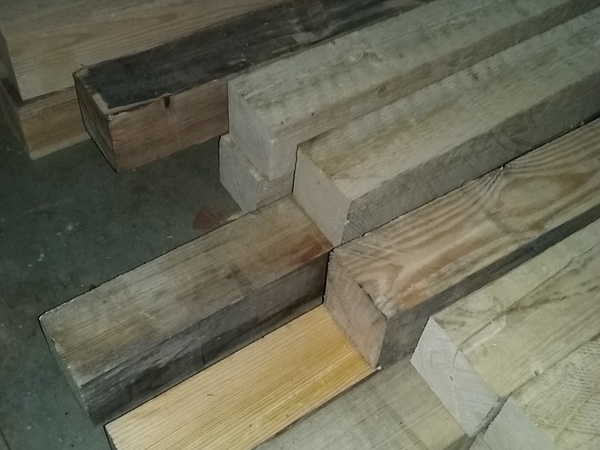

La fabrication d'un établi n'était pas dans mes projets à court terme, mais un ami m'a récupéré du bois qui servait à l'emballage de gros rouleaux de tôle dans une entreprise qui fabrique des glissières de sièges automobiles. ce style de morceaux avec des grosses sections (80 x130 en spin et 80 x 80 en hêtre):

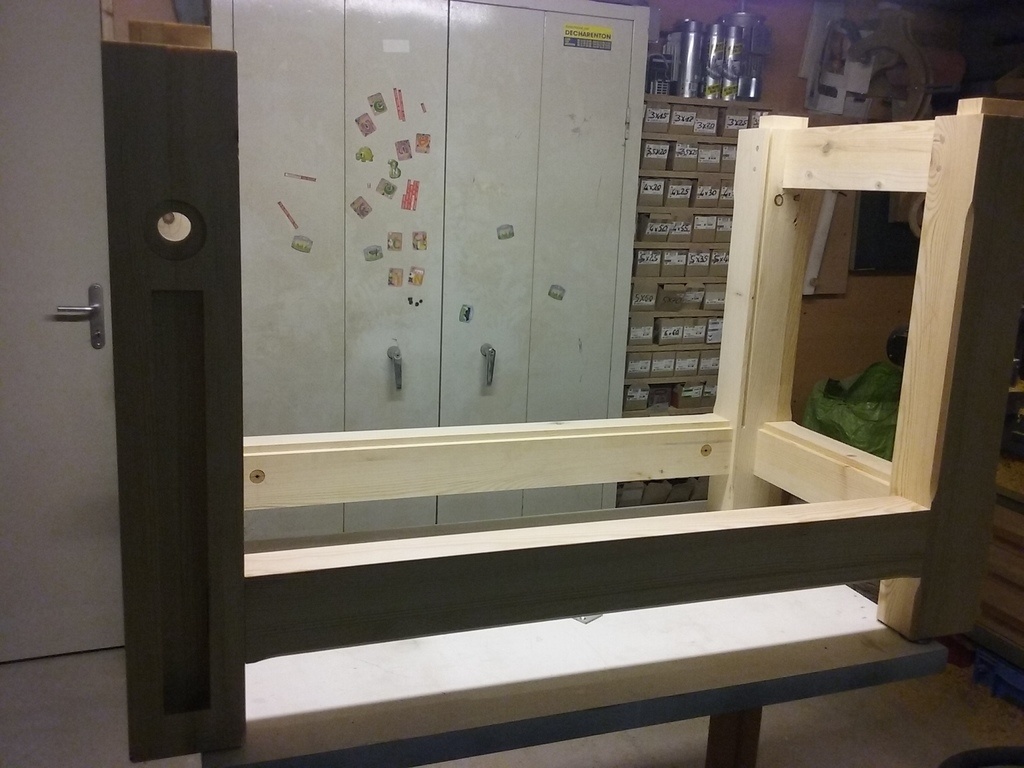

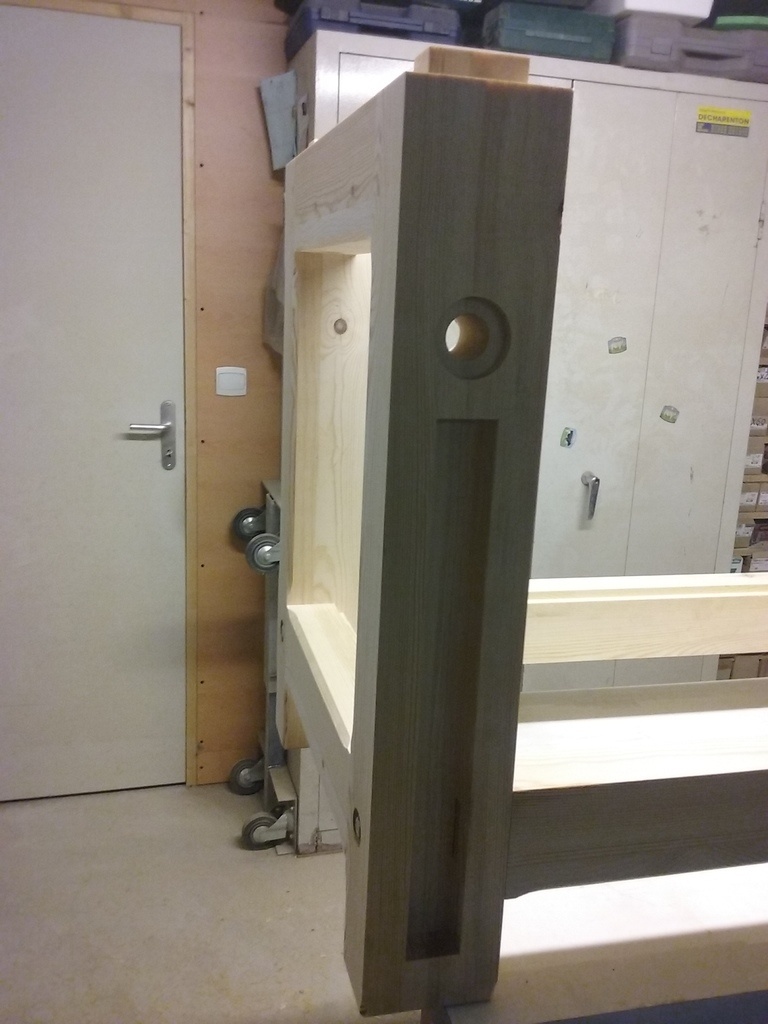

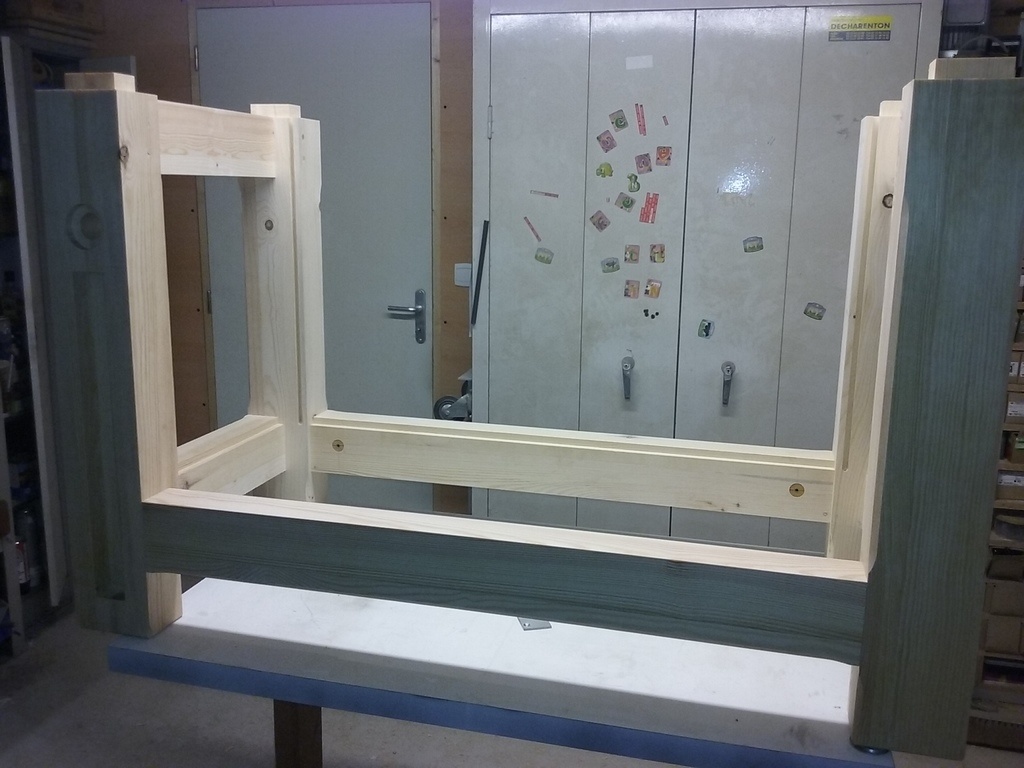

Après réflexion et pas envie de mettre le sapin au feu (je n'aime pas trop travailler le sapin), je me suis décidé à faire un établi. Le sapin pour le bâti et le hêtre pour les parties mobiles. Après quelques recherches sur la toile j'ai trouvé ce pas à pas d'une réalisation d'établi en anglais(merci Google traduction) avec des plans. Je m'en suis inspiré.

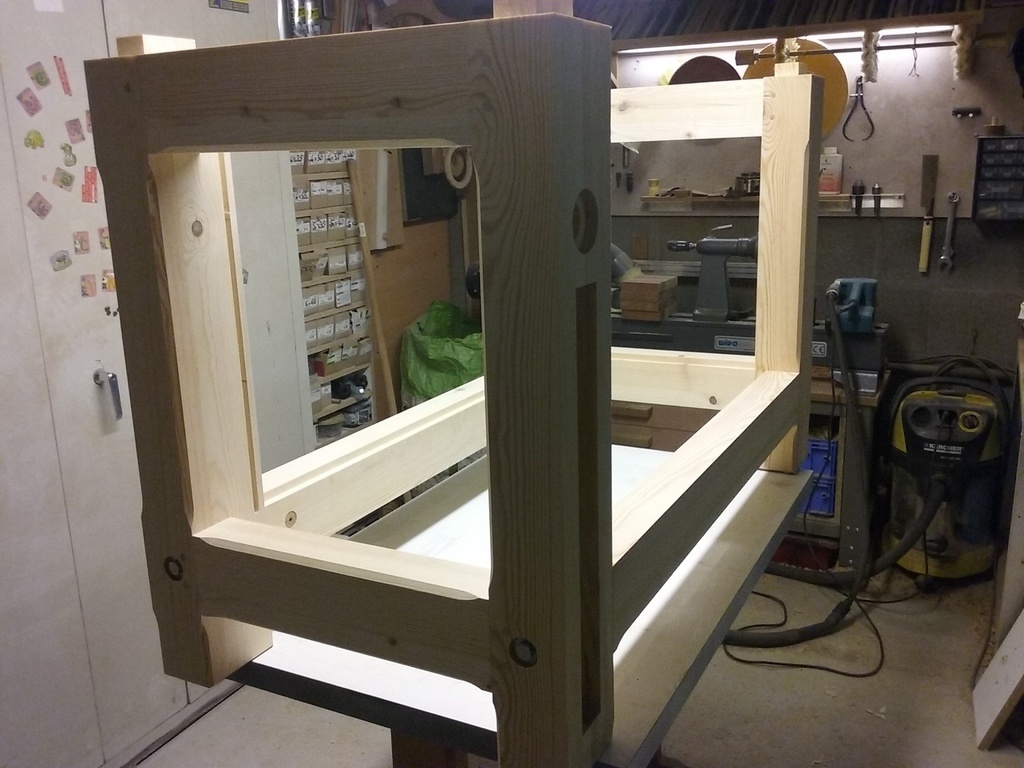

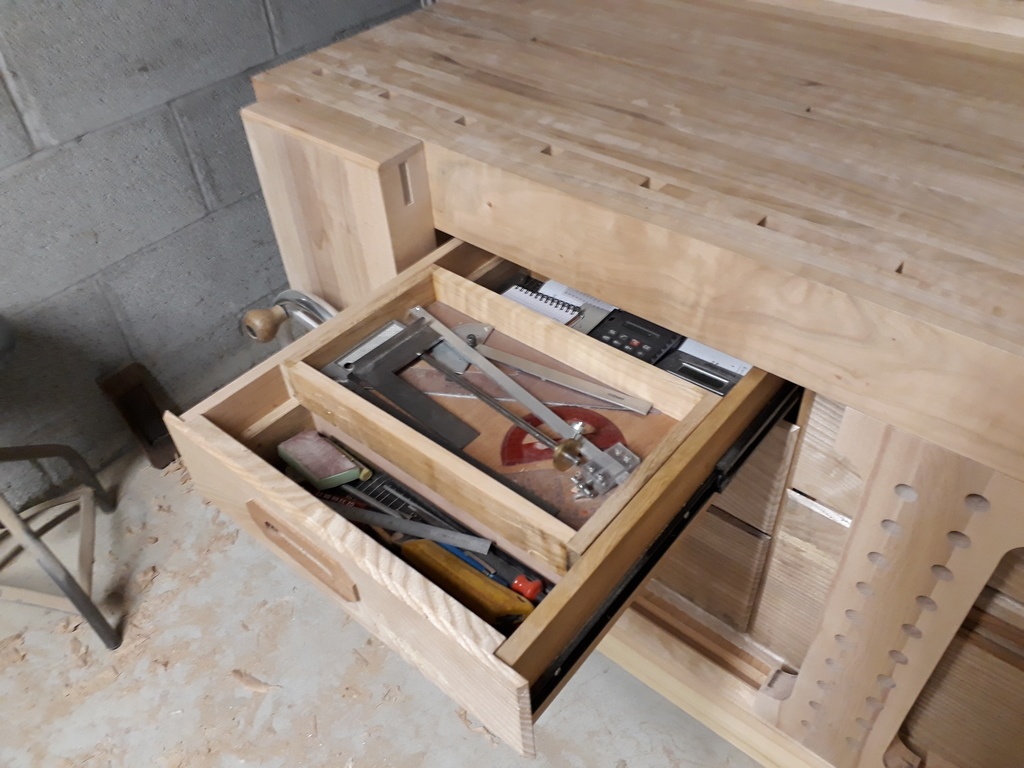

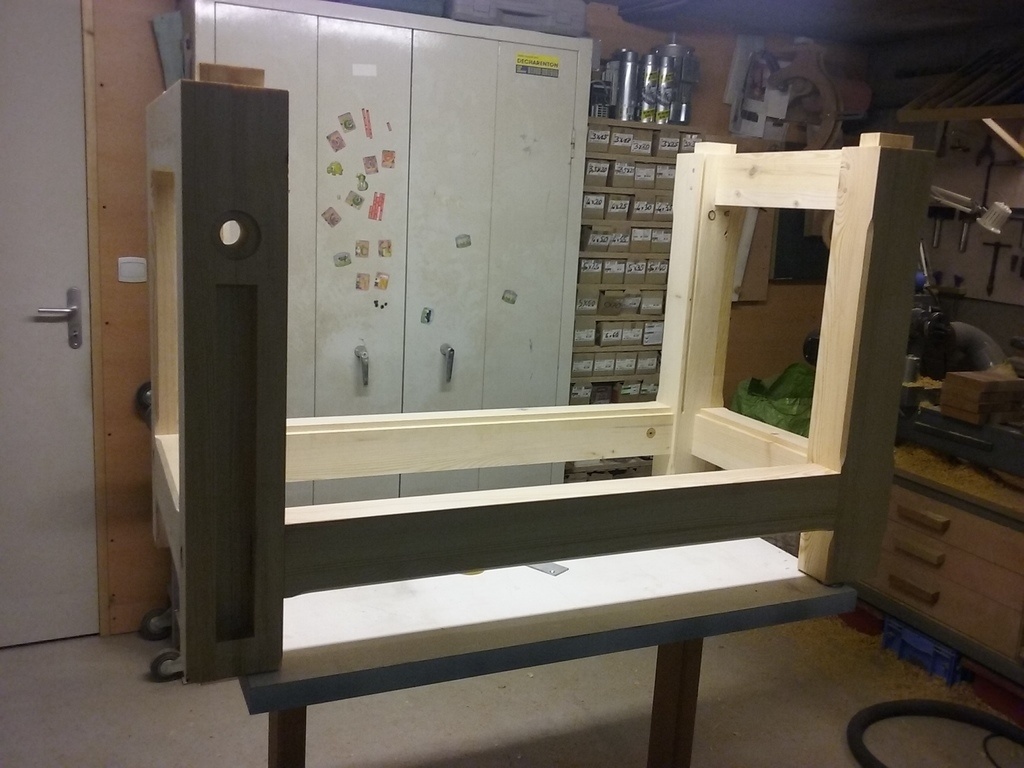

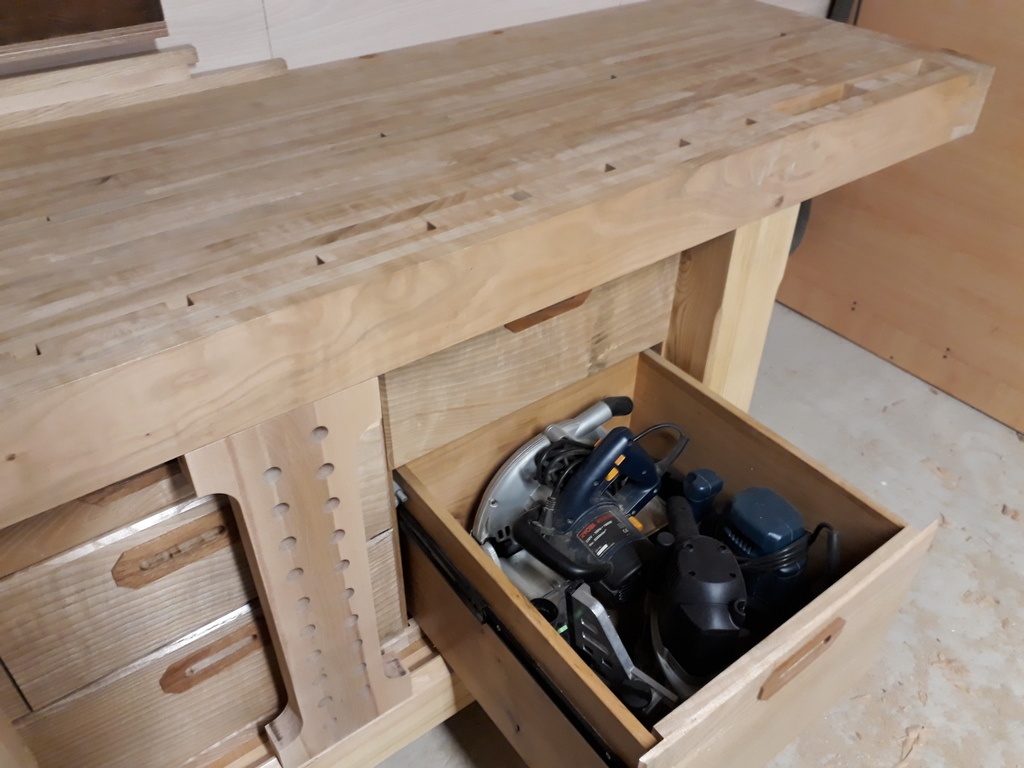

Le bâti étant bien avancé, je me suis attaqué à faire les tiroirs, sans faire de plan car je reprenais les cotes sur le manuel en les ajustant suivant ma place pour l'établi. Faire sans plans, signifie erreurs. Une fois la presse verticale mise en place les 2 tiroirs hauts de gauche ne s'ouvraient plus d'où la coupe verticale sur ces tiroirs.

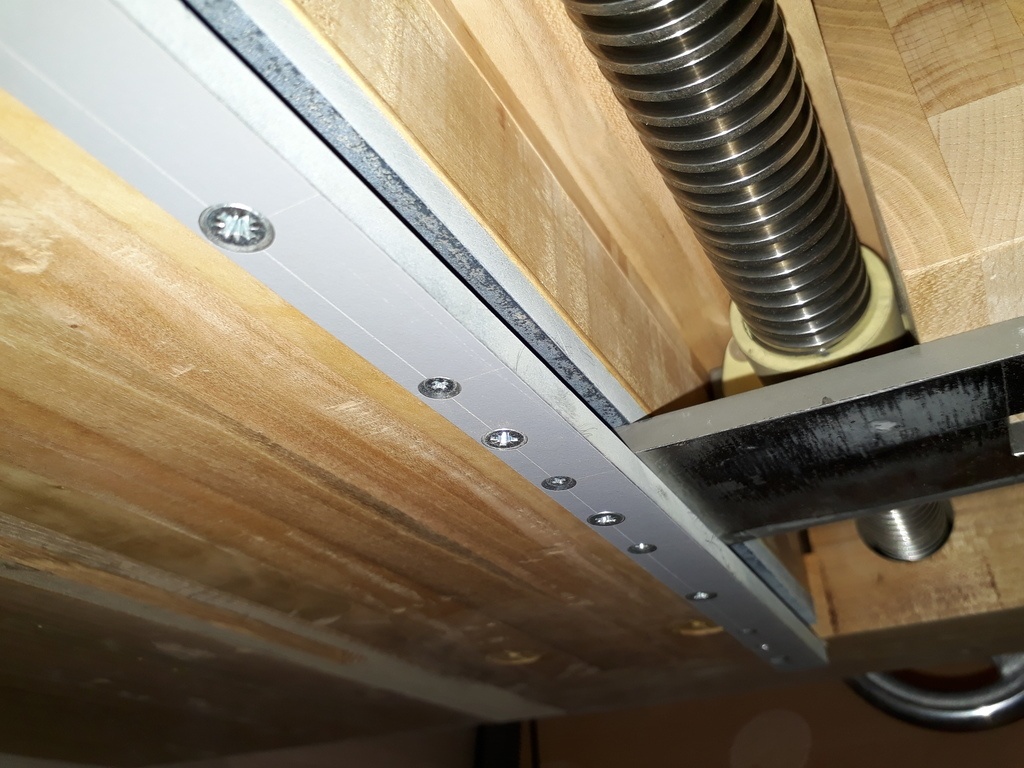

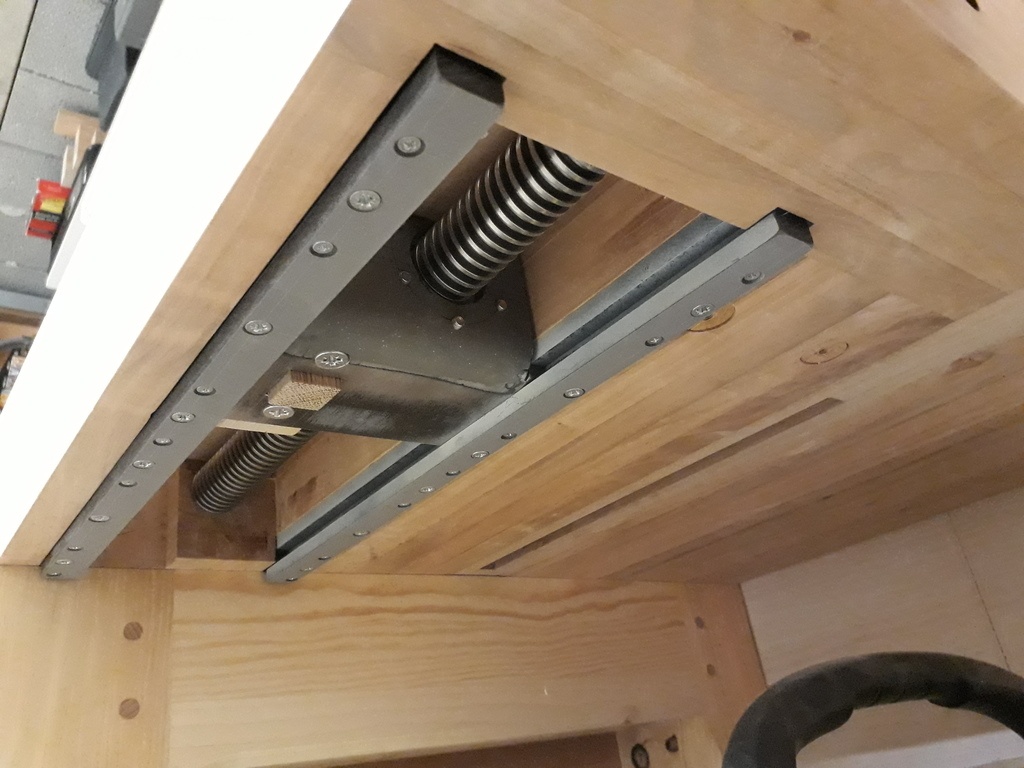

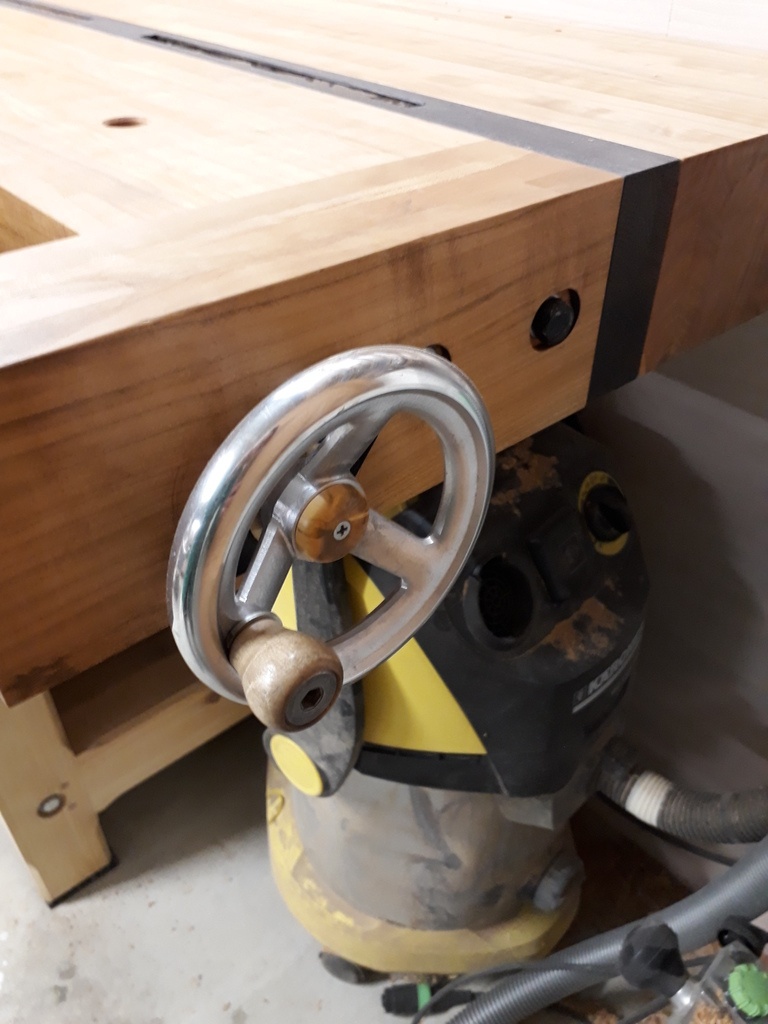

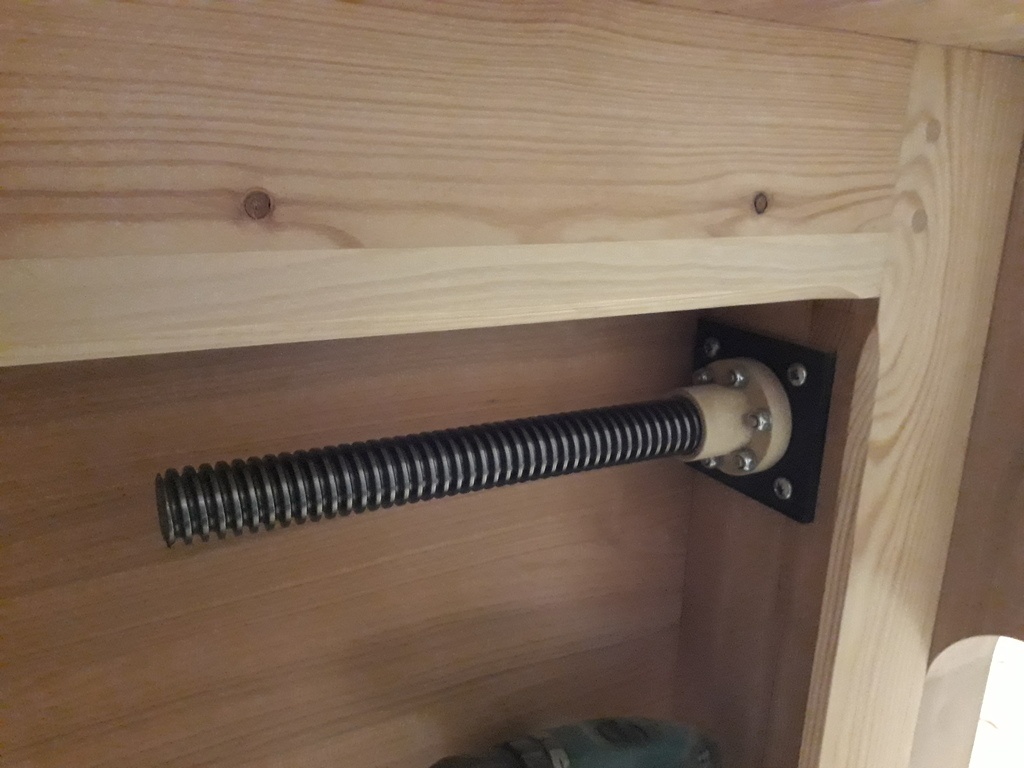

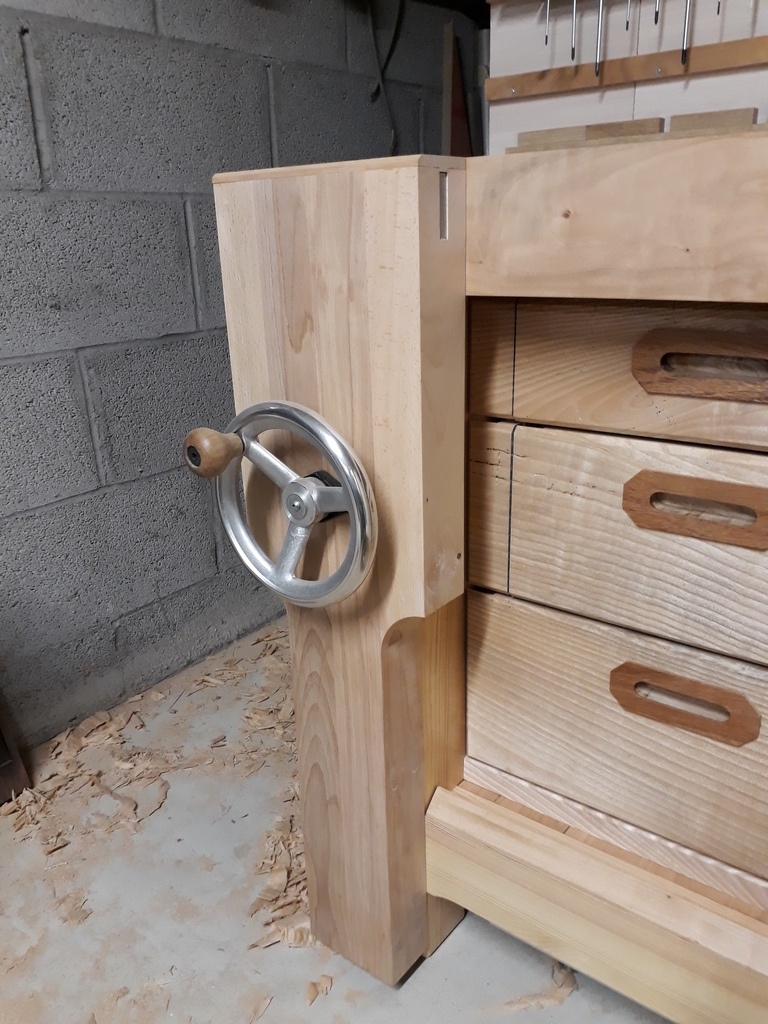

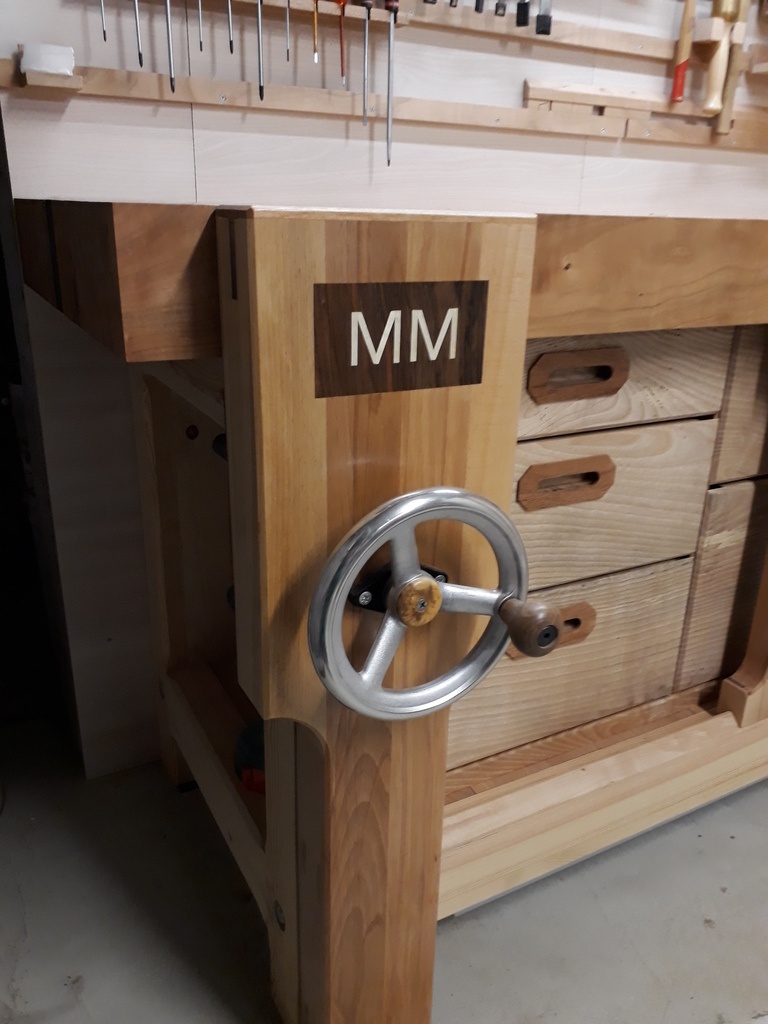

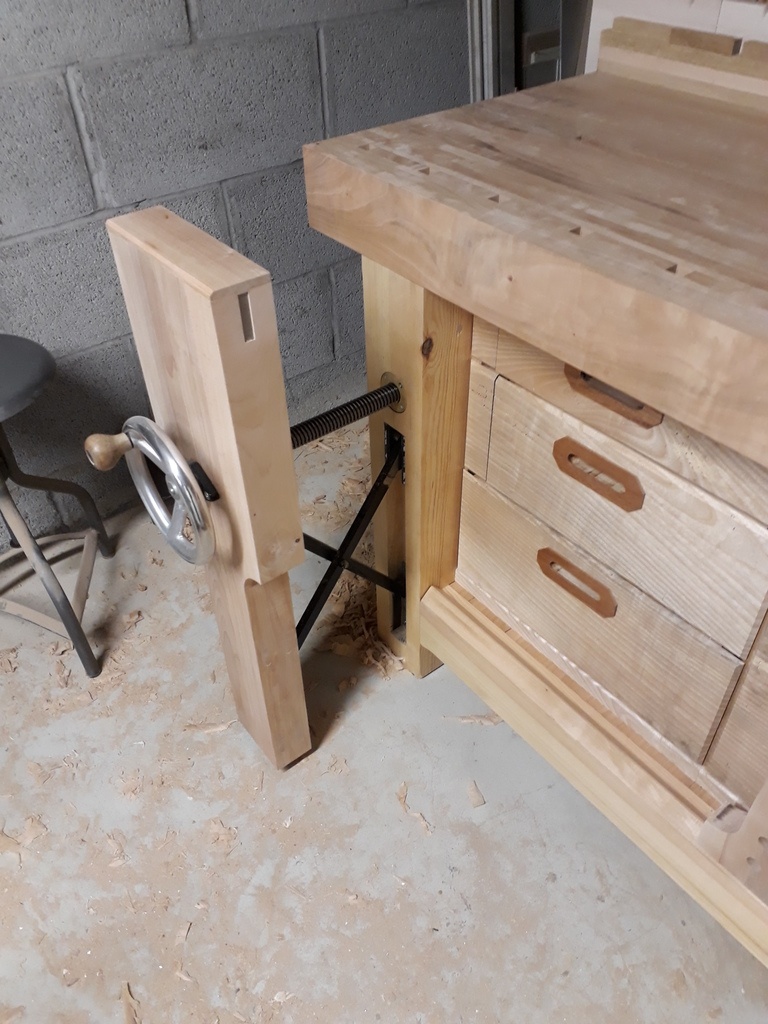

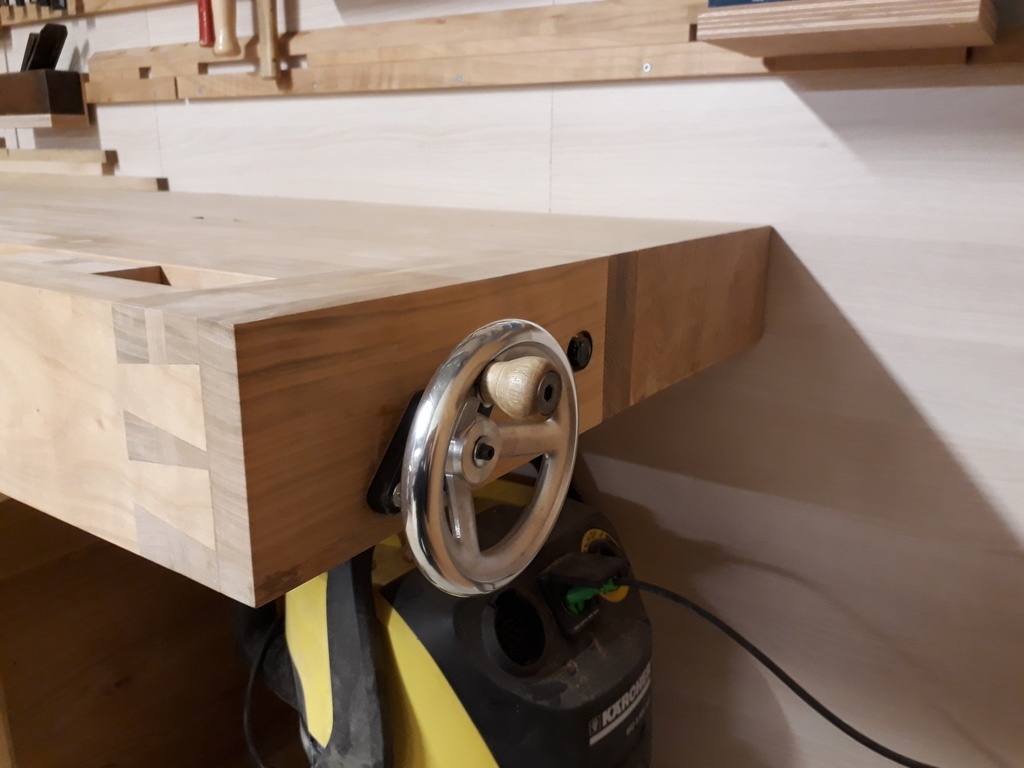

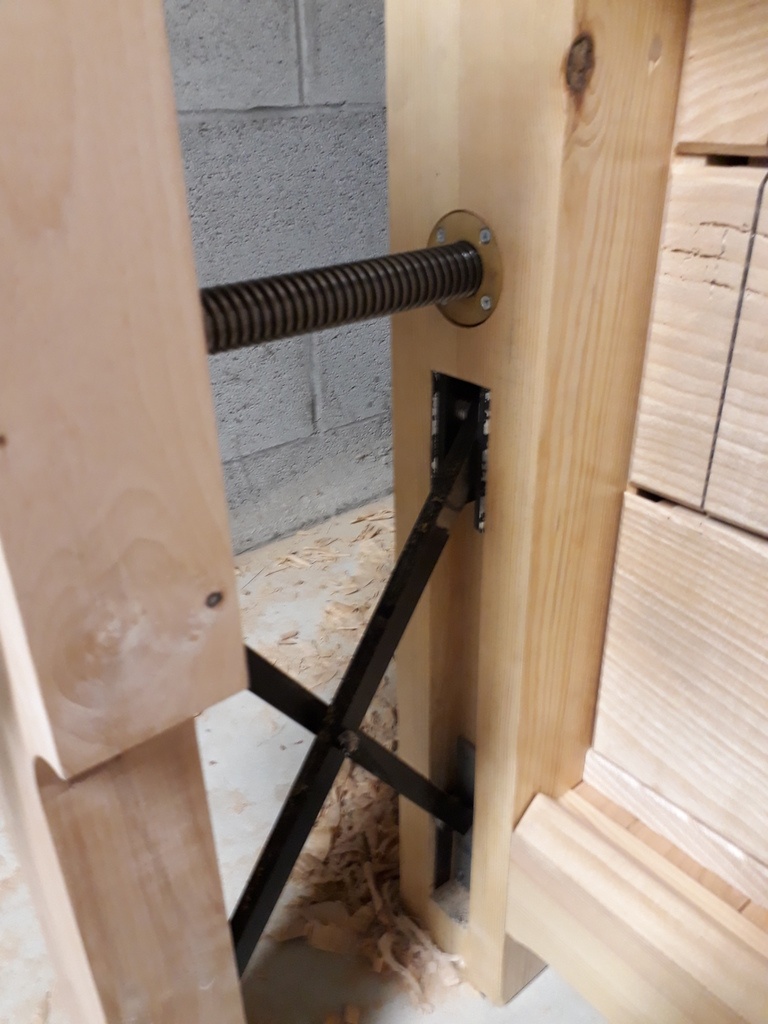

Pour la mécanique des 2 presses, je l'ai réalisée moi-même. Le criss-cross et la vis de la presse verticale ont été assez simple. L'autre presse a été un peu plus compliquée. Je me suis inspiré de celle du fabriquant "Benchcrafted". J'ai acheté quelques accessoires et demandé à un de mes fournisseurs pour l'usinage des vis trapézoïdales. J'ai commandé vis et écrous trapézoïdales ainsi que les volants chez HPC. J'ai tourné les poignées en noyer rapporté des vacances.

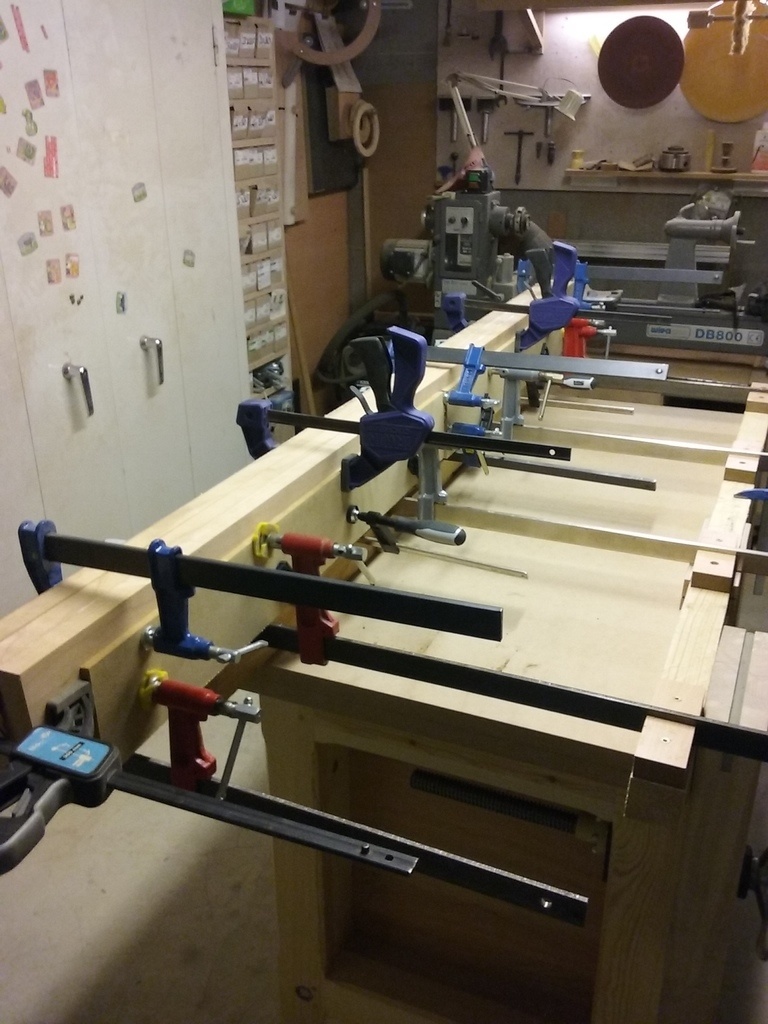

Le plateau est en merisier (1850 x 610 mm). Avant de faire ce choix, j'ai fait faire un devis chez un distributeur de bois pour le faire en hêtre. Le prix étant trop élevé à mon avis (340€ juste pour le plateau) et ayant beaucoup de merisier le choix était fait.

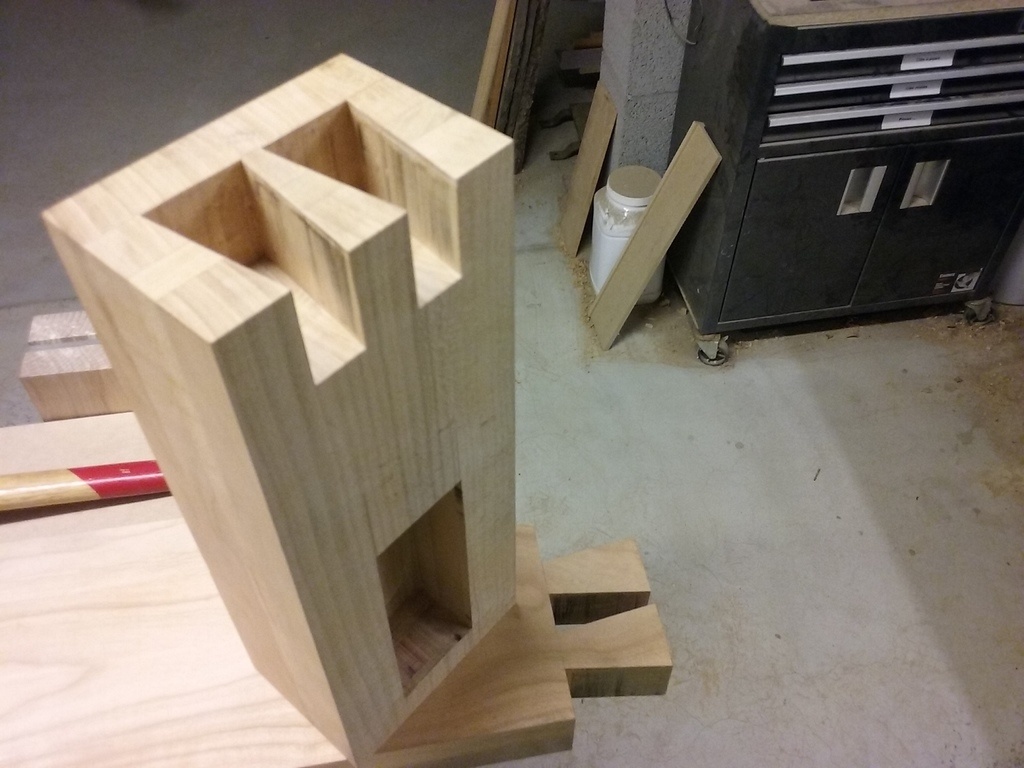

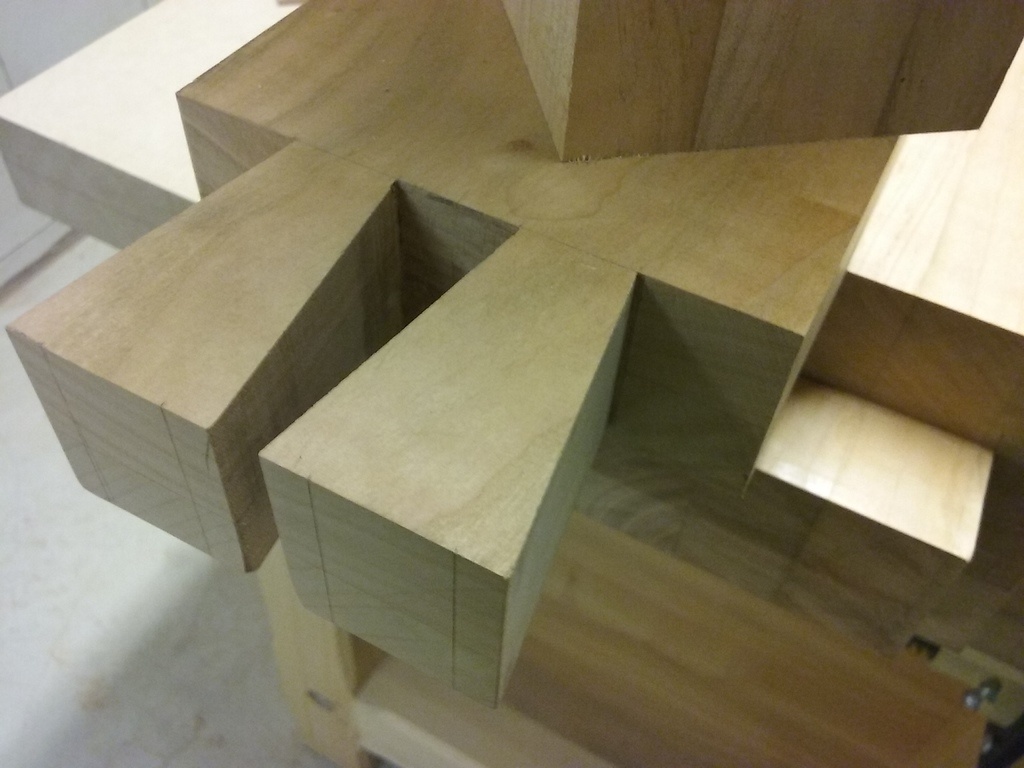

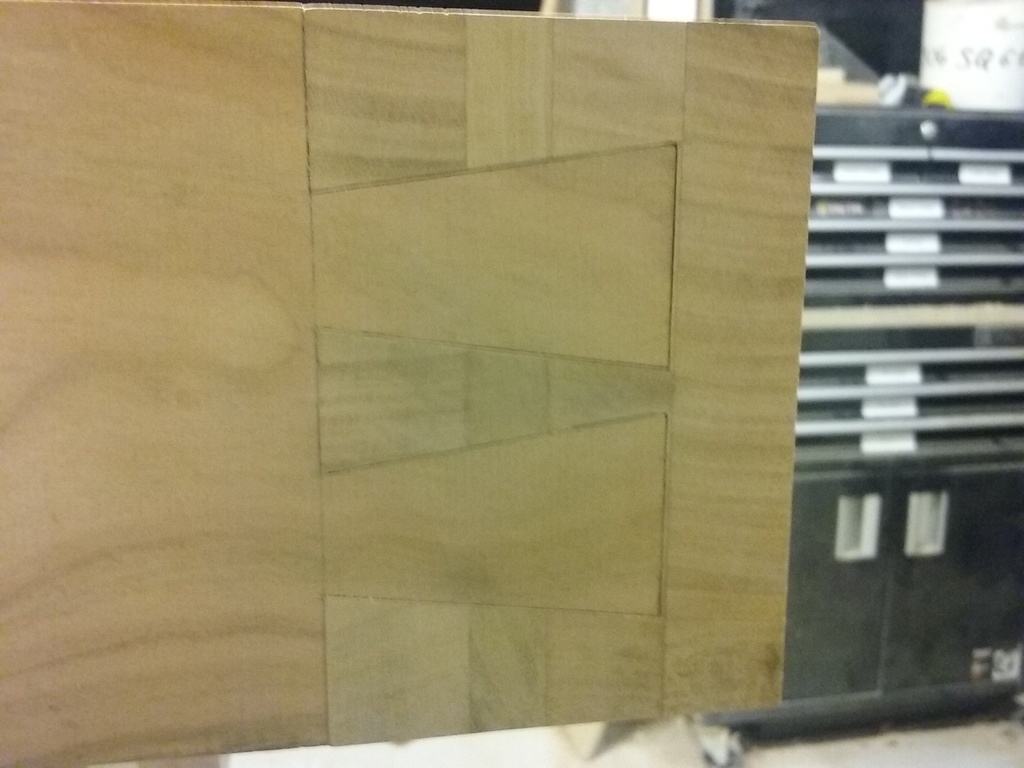

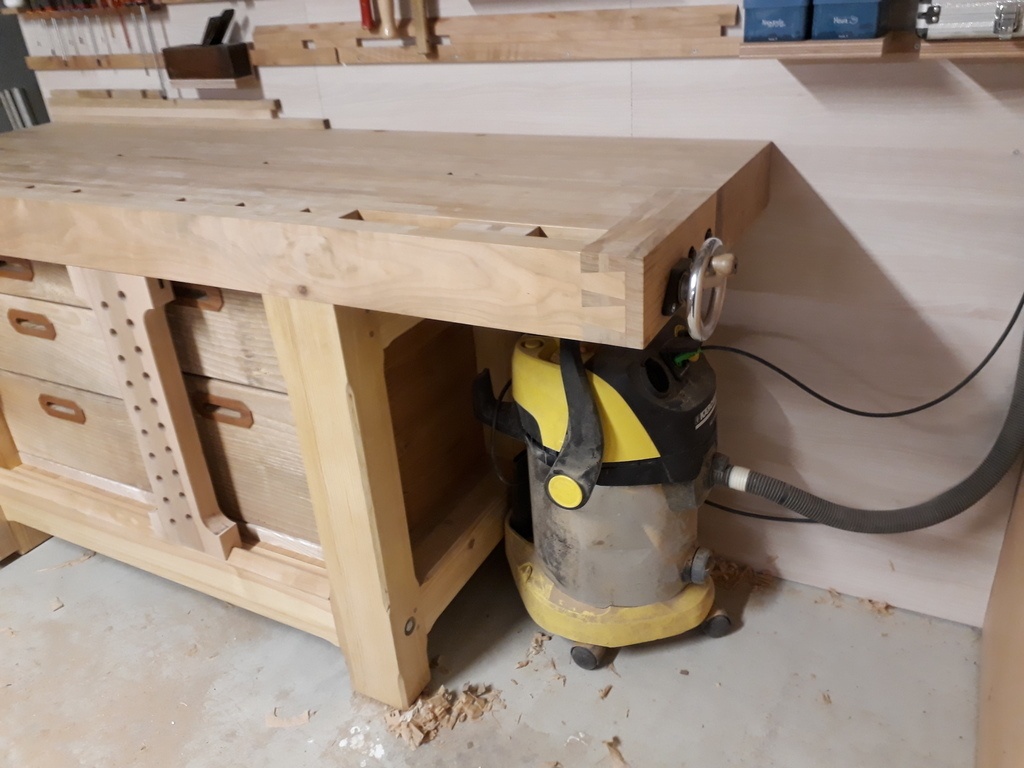

Et voilà la partie que je redoutais le plus, l'assemblage à queue d’aronde. Je n'en avais jamais fait, même des petites.
Je pense que je m'en suis pas trop mal sorti. J'ai repris la façon décrite sur Copain des copeaux.

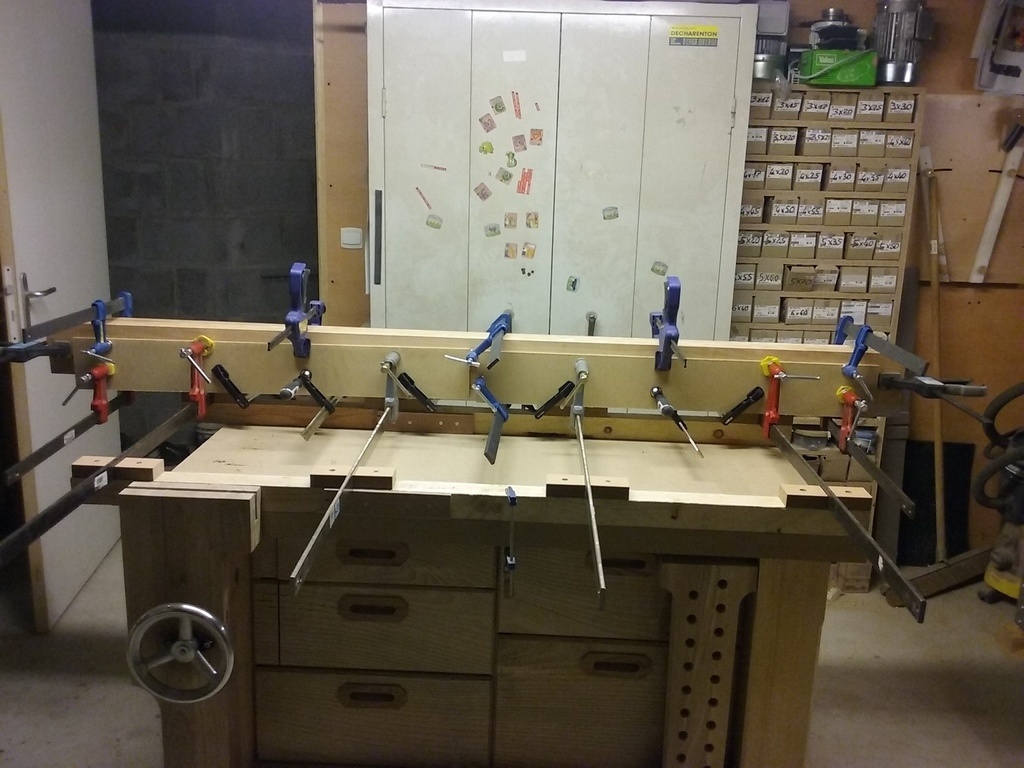

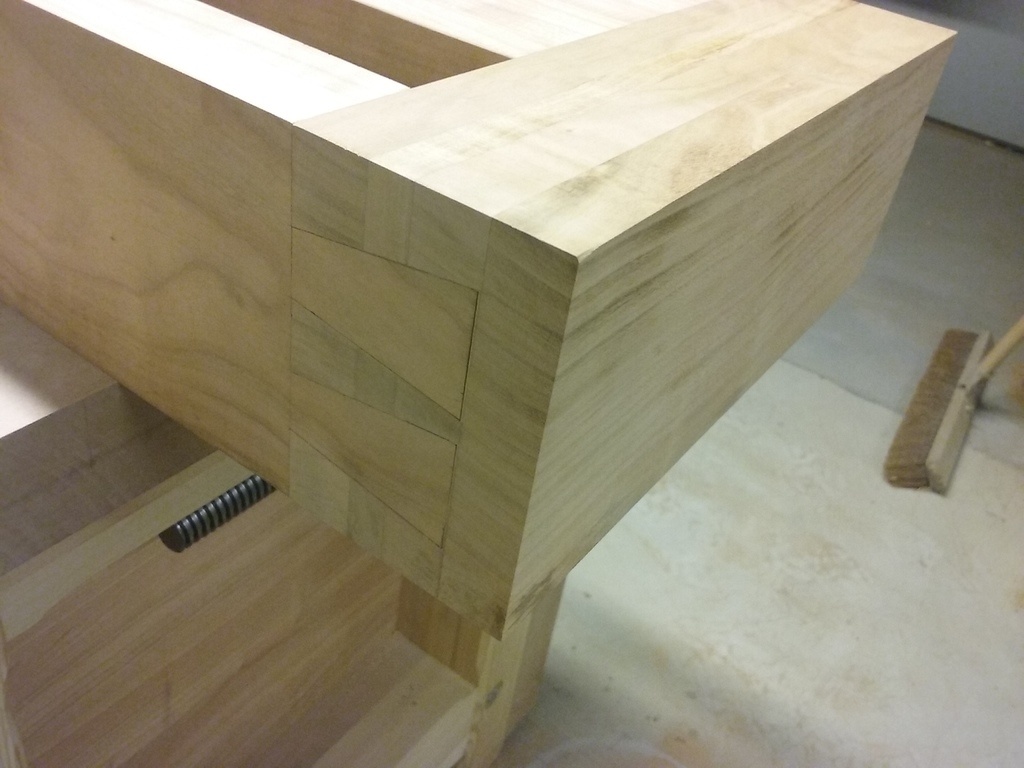

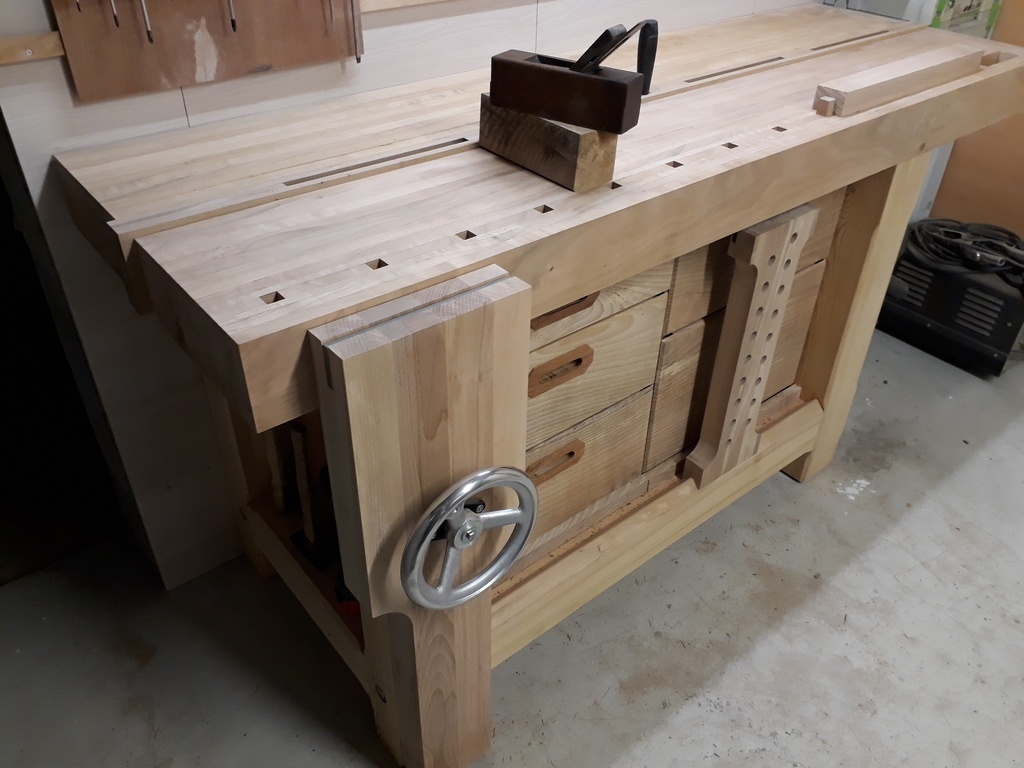

Après assemblage, voilà le résultat.

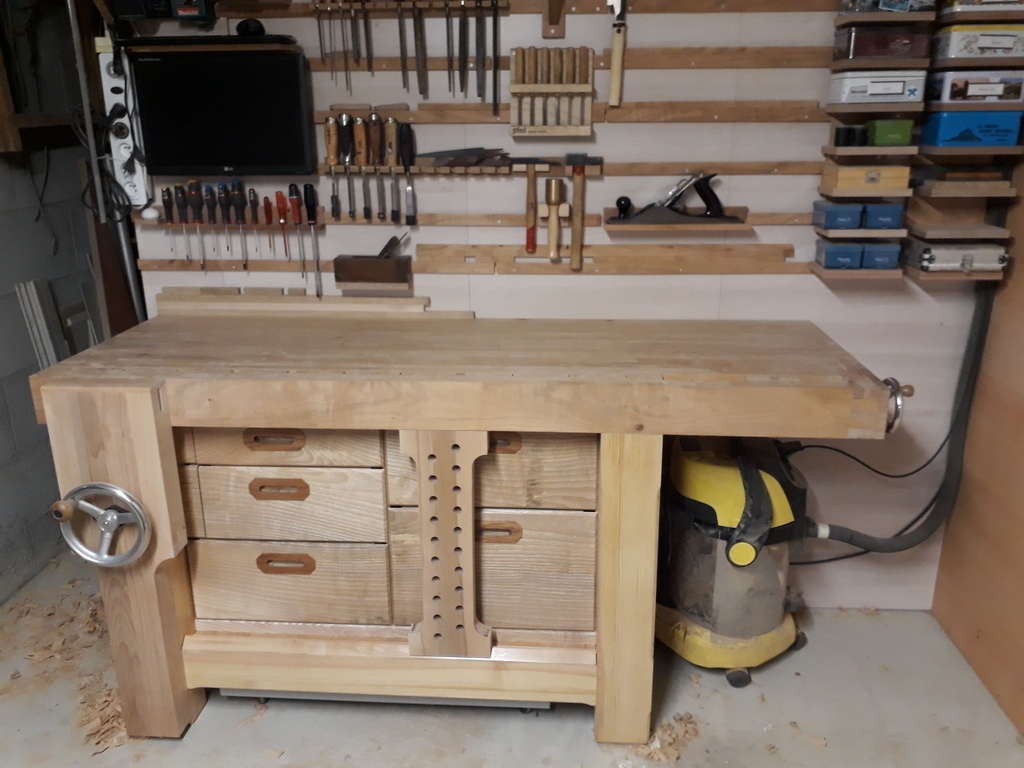

Il me reste le surfaçage du plateau, quelques chanfreins, la couche de finition sur celui-ci et les parties en hêtre. Le piètement et les tiroirs sont vernis.

Voici les derniers éléments pour terminer l'ouvrage.

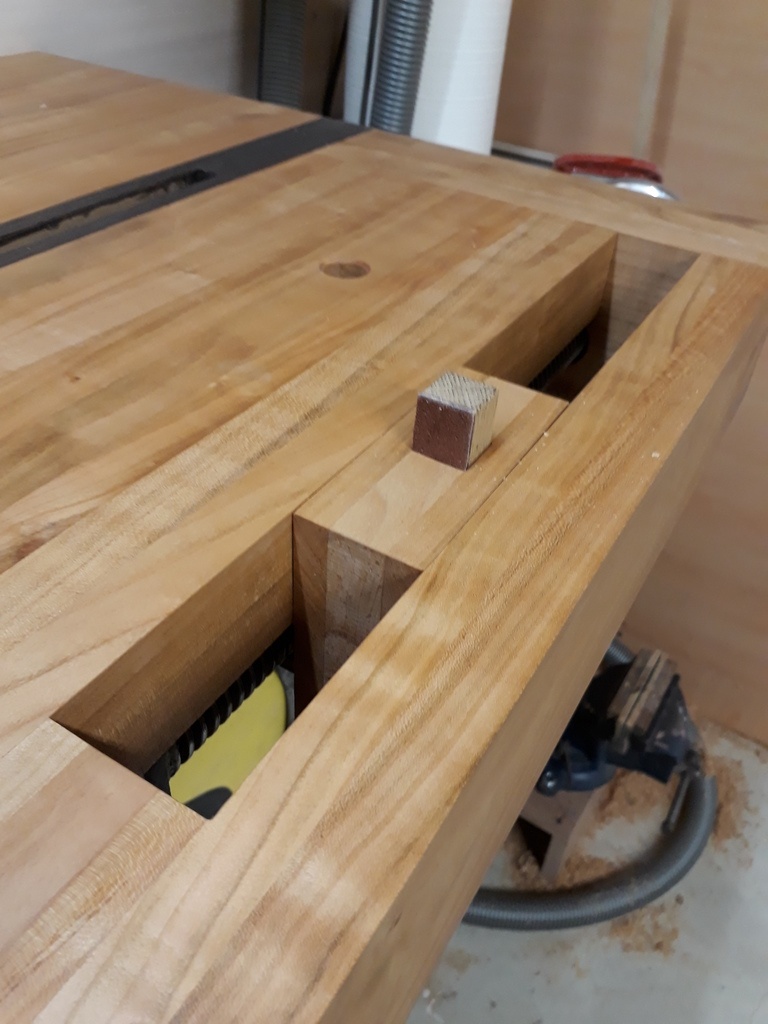

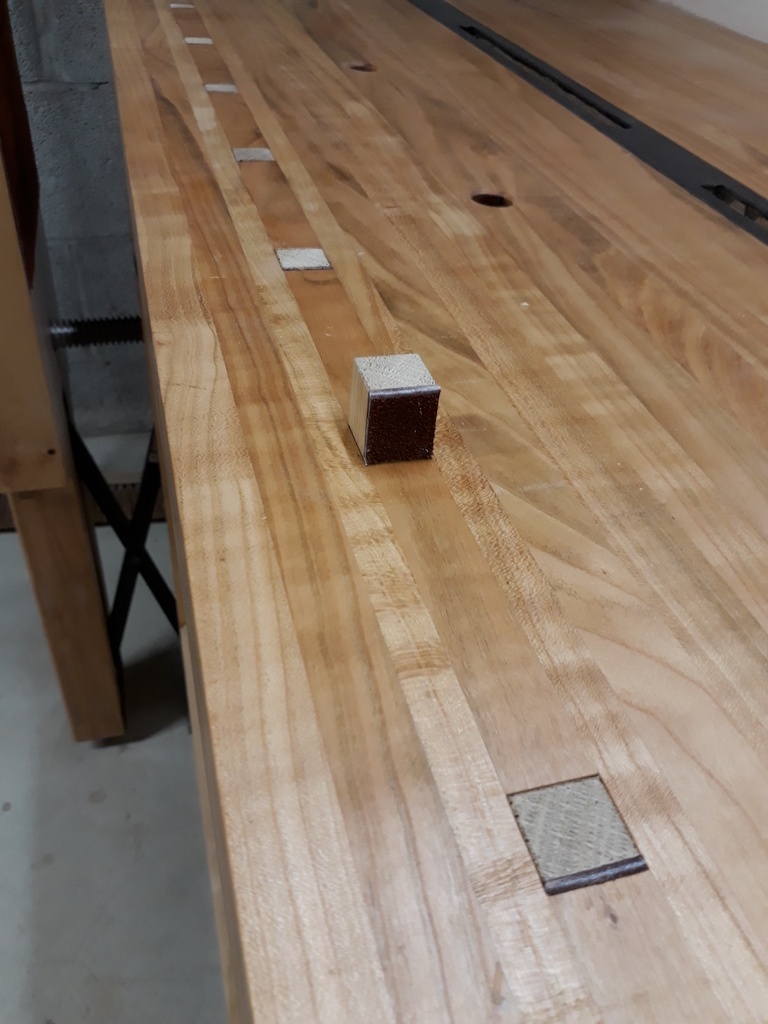

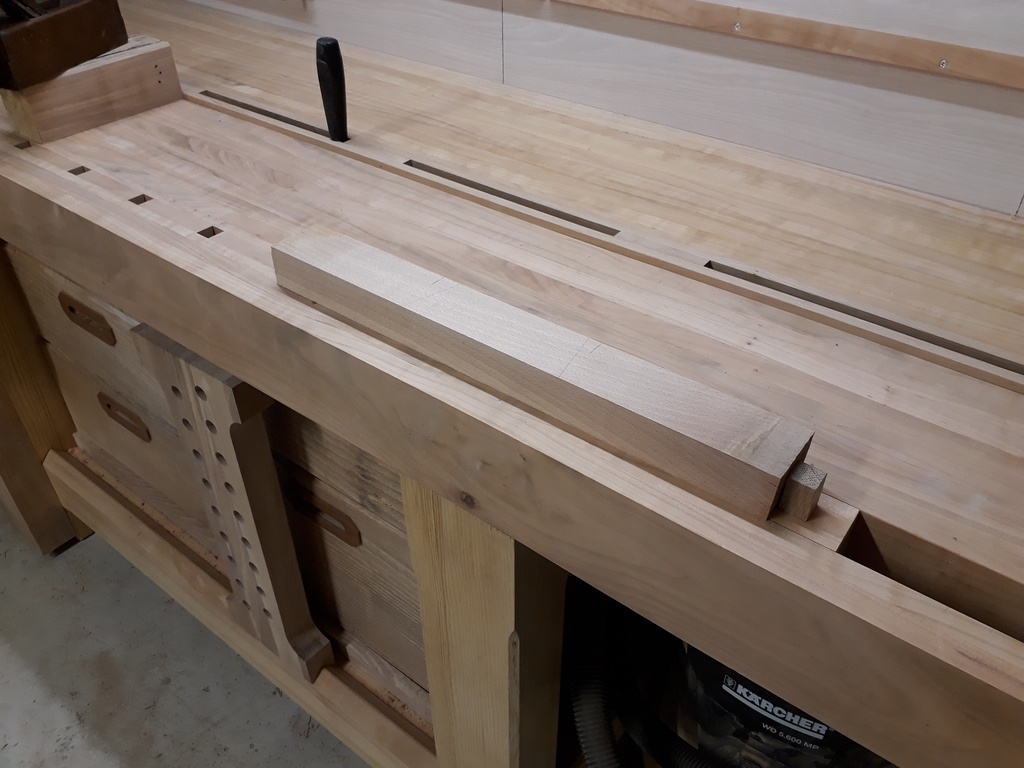

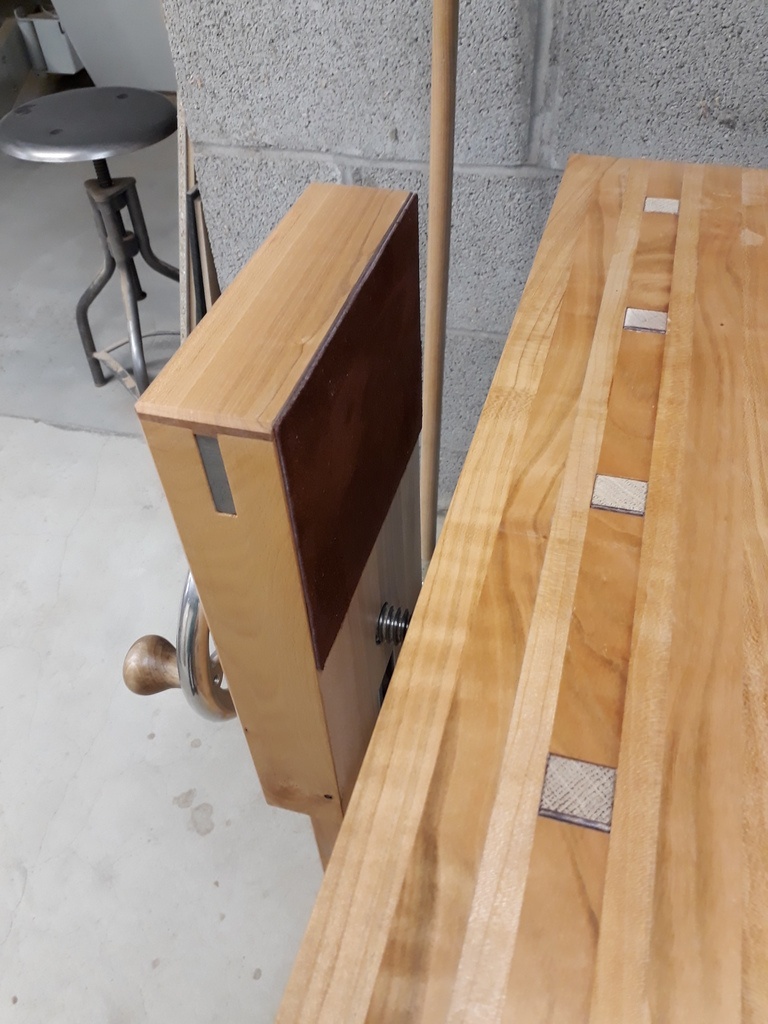

Pose de parties en cuir pour la protection des pièces à serrer et réalisation des taquets.

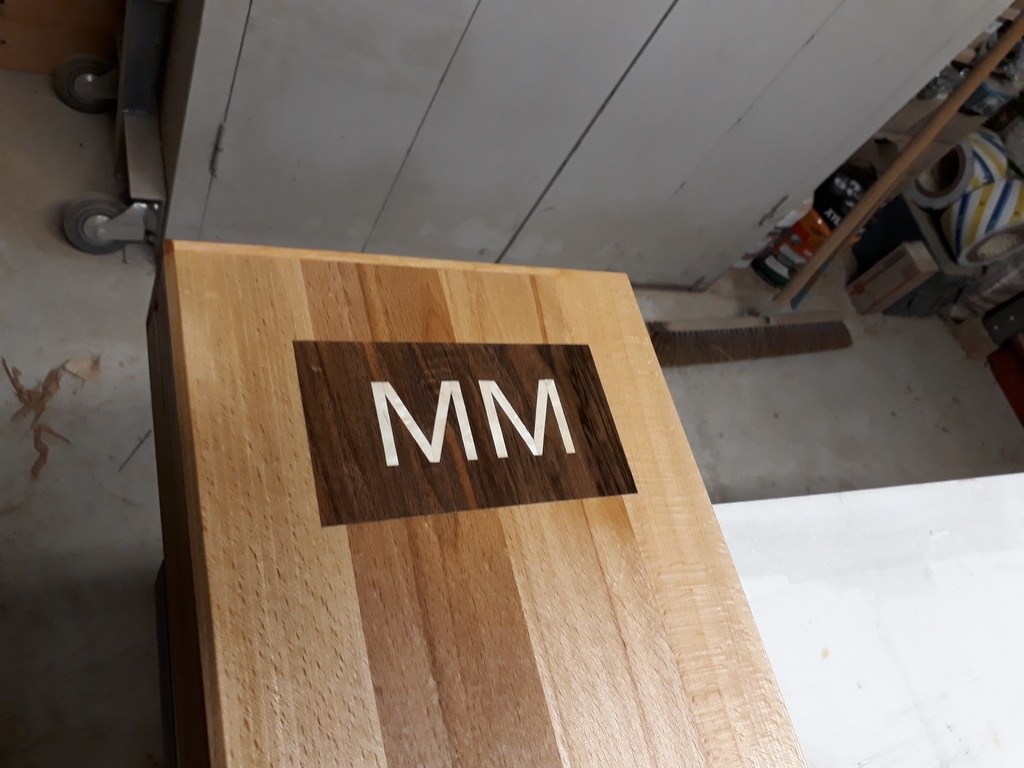

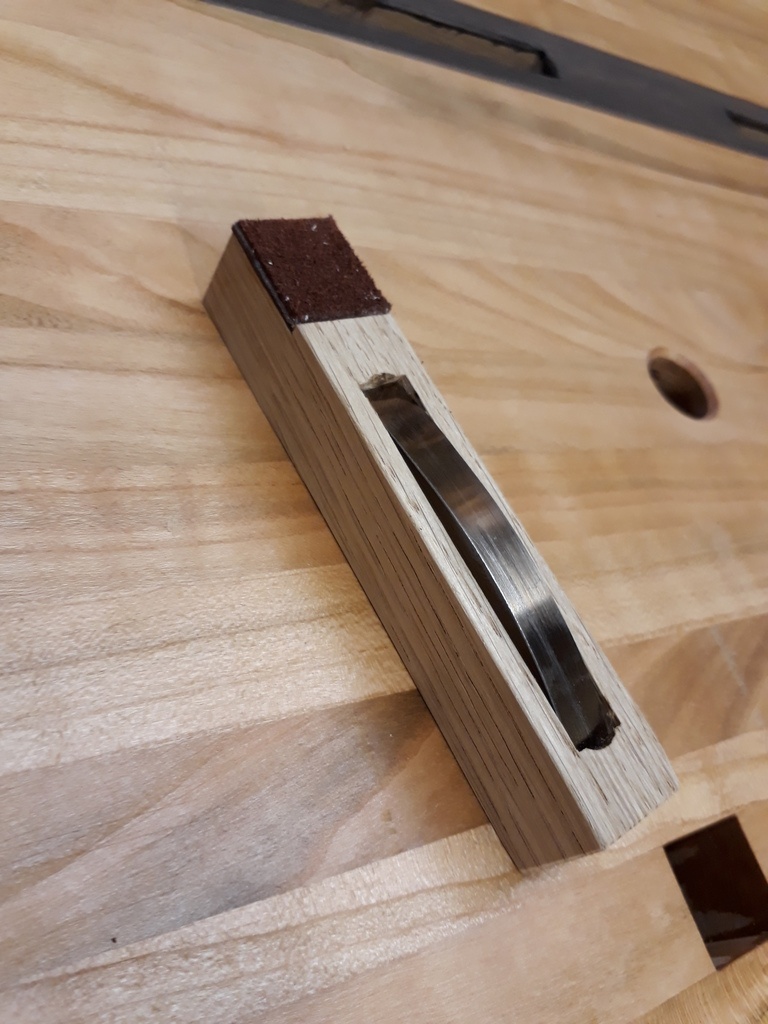

Et un petit essai à la marqueterie.

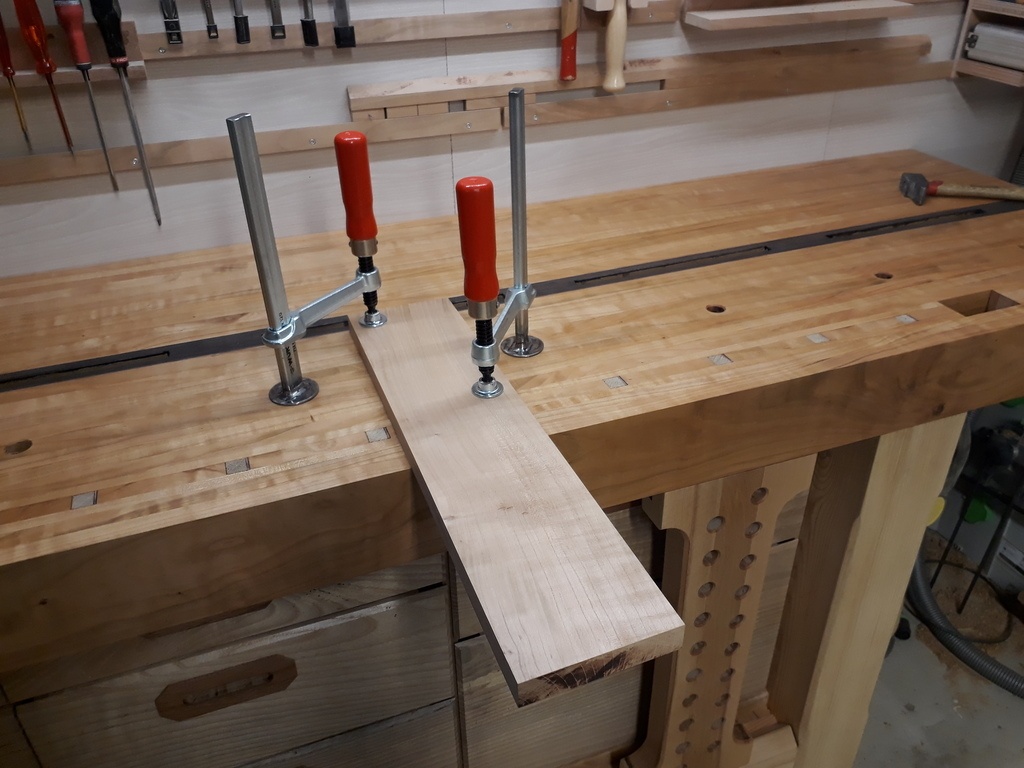

Modification de serre-joint pour s'adapter aux trous du plateau et pour finir une application d'une huile Danoise sur le plateau et les parties mobiles.

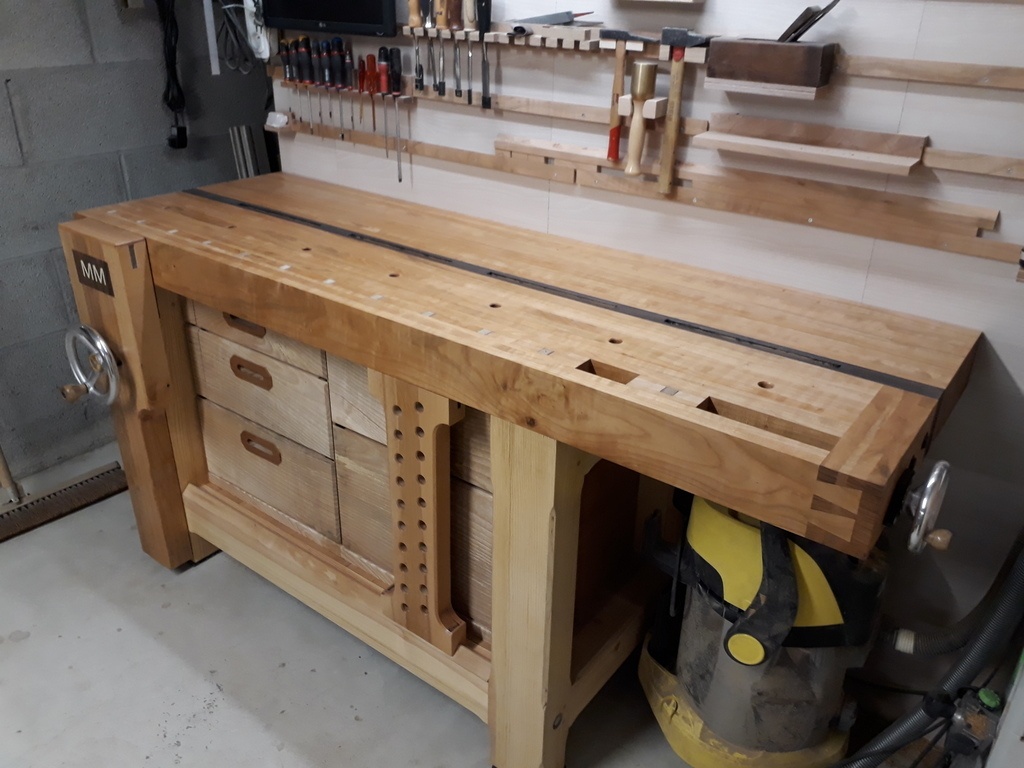

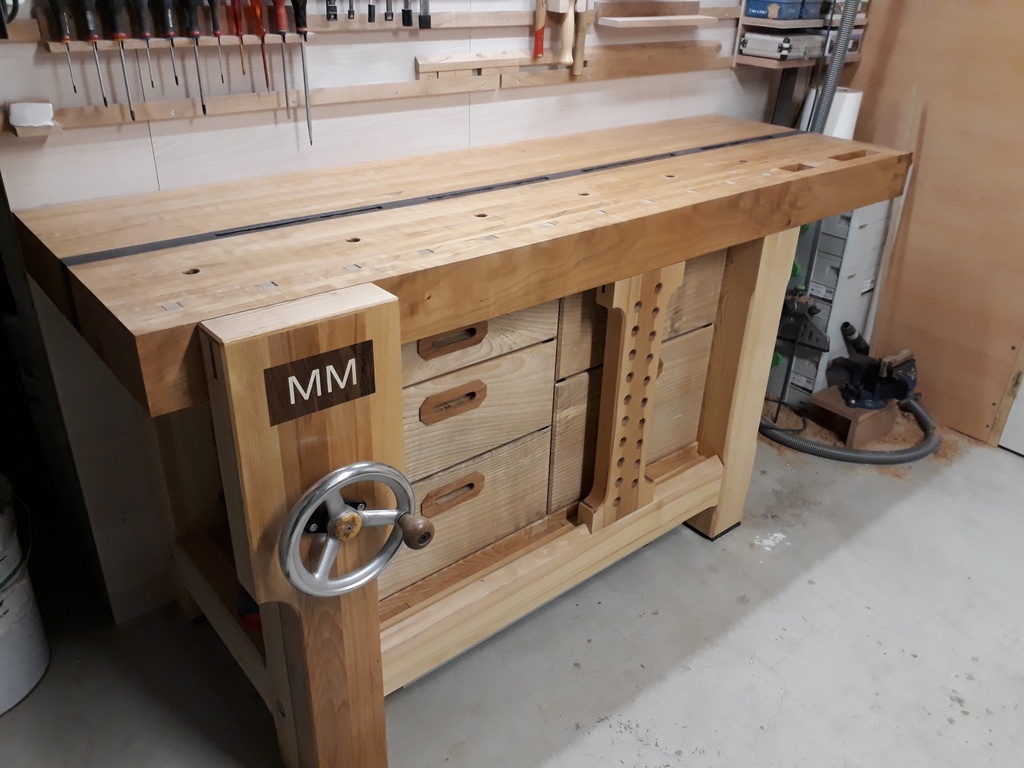

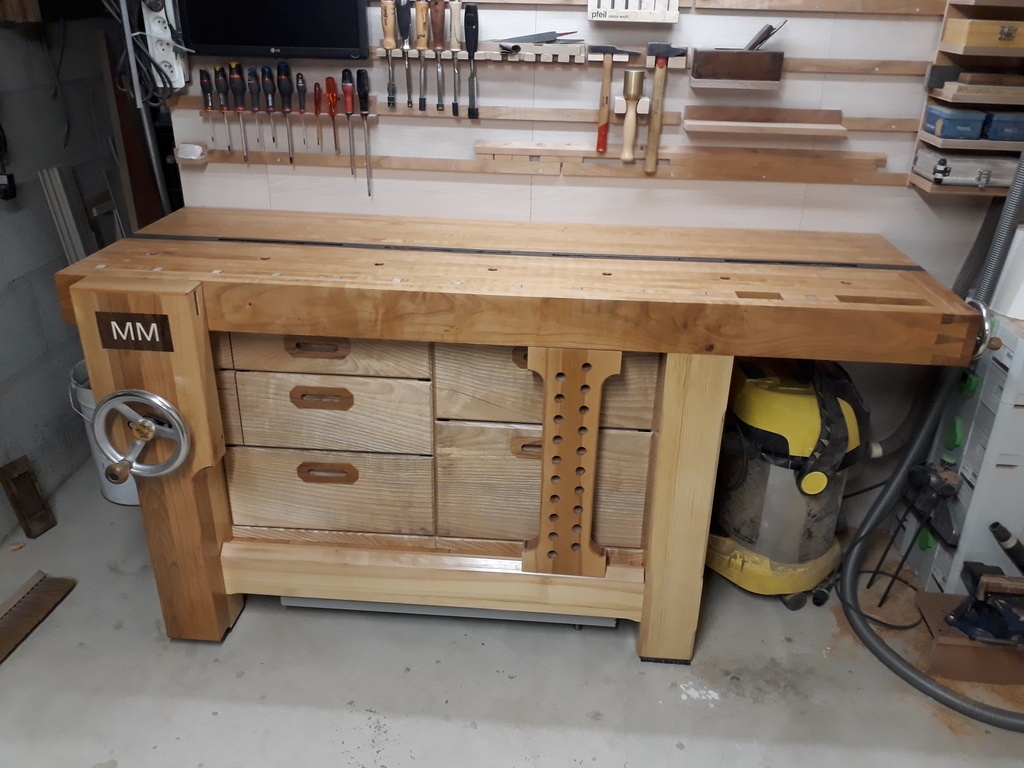

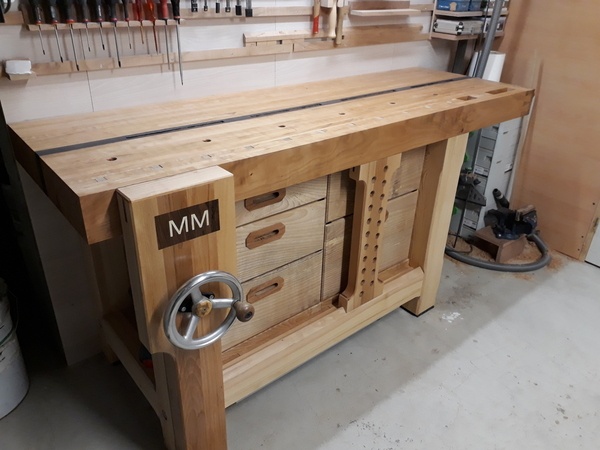

Le projet est enfin terminé.

Mis à jour

Publications associées


Discussions

Marco61  a publié la création "Etabli type roubo".
il y a 6 ans
Pierro

Ça donne envie d'en faire d'autres ! Superbe établi.

Boris Beaulant

Un bel ouvrage, merci pour les détails des photos !

Jean Galmot

Un doux sentiment de plénitude cet établi!, l'impression d'un objet qui ne va pas trembler. Bel ouvrage.

Capludi
( Modifié )

Très bel établi! Belle source d'inspiration.

niconathy
( Modifié )

Super 👍👍👍
Pour la finition, moi j'avais passé un xylôsur le mien, et le temps a commencé de le patiner.

Marco61

Merci pour le commentaire et la réponse à ma question.
Cependant, je ne connais pas le xylo. C'est quoi ?

niconathy
( Modifié )

Marco61 c'est le xylophène. Tu en trouves en GSB. Je l'ai mis pour la protection contre les petits mangeur de bois. Sinon tu peux le huiler aussi comme celui-ci.

Marco61
( Modifié )

niconathy , je l'ai déjà traité pour les petites bêtes. J'ai regardé le bidon depuis, c'est du xylophène. je n'avais pas fait le rapprochement, je traite toutes mes fabrications contre les bêtes. On passe trop de temps à les fabriquer pour les voir partir en poussière.
Sinon, oui je pensais à une finition huilée. Mais je ne sais pas laquelle, j'utilise de l'huile danois pour mes pièces de tournage. A ton avis cela peu faire ?
J'ai suivi la fabrication de l'établi de Samuel sur sa chaine YouTube. Il est magnifique le sien. Je ne me rappel pas si il a précise ce qu'il avait utilisé.

VincentSchneider
( Modifié )

Bravo, c'est très chouette. Les plans sont ils dispo sur sketchup ? d'avcance merci

Boris Beaulant
( Modifié )

VincentSchneider, je crois bien que le plan est par ici.

Marco61
( Modifié )

VincentSchneider , je crois qu'on m'a devancé.
zeloko , merci

VincentSchneider
( Modifié )

zeloko merci !

VincentSchneider
( Modifié )

Marco61 merci

cray

Joli établi, je suis dans la réflexion au sujet de mon futur établi, ça m'aide beaucoup. Merci.

Vic66
( Modifié )

Superbe établi ! Pour quelqu'un qui n'a jamais fait des queues d'arondes auparavant ! Chapeau bas 👌
Placé juste devant ton mur d'outils, ça en jette ! Bravo

Philippe Gelard

Pareil que Vic! Tes queues d'arondes sont superbes! Bel établi!

Marco61

Merci à tous pour vos commentaires.

gg78

bravo pour cette réalisation. Au prix de la quincaillerie Benchcrafted tu as certainement réussi à faire une belle économie. dis-nous combien de temps il faut prévoir pour la réalisation.
pour la protection, une protection huilée me semble la plus appropriée.
Au choix, huile Osmo ou Huile bois de Chine, Tu peux envisager 2 finitions différentes pour le piètement et le plateau.

FMJ
( Modifié )

Samuel n'a qu'à bien se tenir : c'est de l'établi de très haut niveau. Bravo ! 👏

lautre

Beau travail. Je suis en train d'en faire un aussi en sapin Douglas. Cela m'intéresse donc tout particulièrement :-)
Juste une question: d'où vient qu'il y ait comme une fente sur le haut de la presse de jambe? Volontaire ou rattrapage?
Merci

Marco61

@gg, merci et oui, j'ai économisé énormément. J'ai commencé fin février, un peu le soir et le weekend. C'est long, la réflexion pour la mécanique a pris un peu de temps aussi. Merci pour le conseil de l'huile, je vais regarder de plus près.
@f, ce n'est pas comparable, mais cela fait plaisir.Merci.

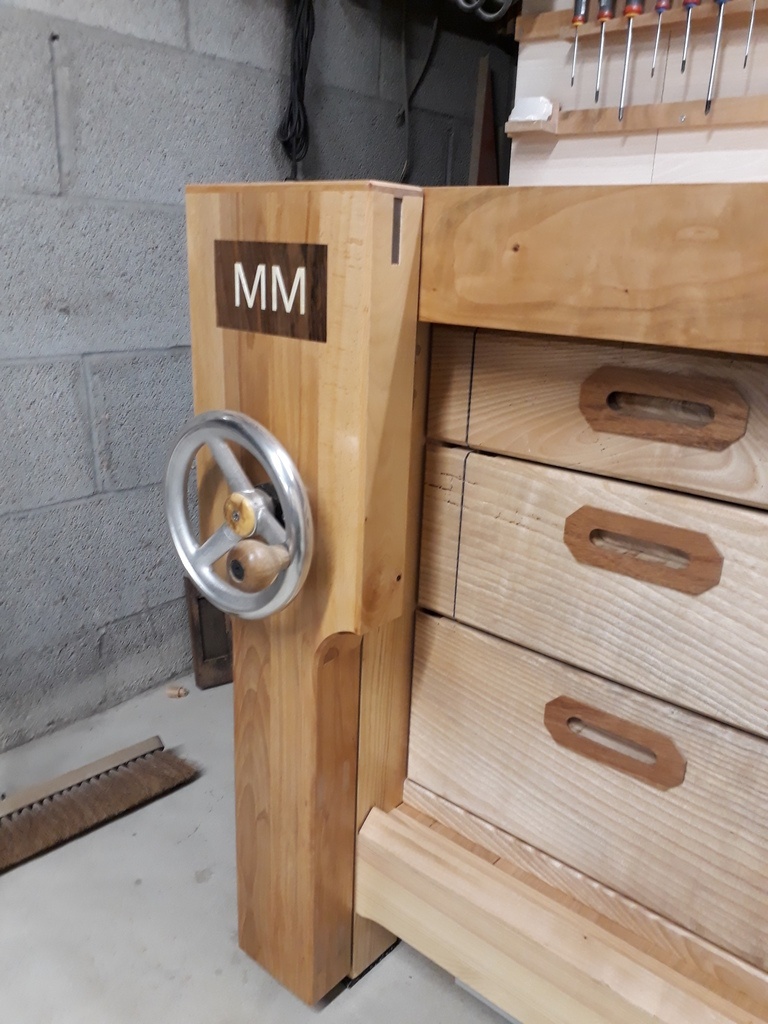

@l, Merci aussi. Ce qui te parait comme une fente (la partie sombre verticale d'environ 10 x 50mm) est fait un plat en acier de 12 mm x 50 de haut que j'ai glissé dans une rainure comme renfort. J'ai collé un morceau de bois par le dessus pour fermer la rainure et à l'avenir si le dessus de la presse est abimé, je pourrais changer le morceau. Je n'ai rien inventé. Je crois que l'idée me vient de Samuel, il a du faire la même chose.

FMJ

Je suis intrigué par la forme des poignées des tiroirs. Sur les photos je ne vois pas bien comment elles sont faites.
Ton établi a vraiment très belles allure !

ecto1

super travail et super partage! cela fait longtemps que l'on avait pas vu un établi.

Marco61
( Modifié )

FMJ, pour les poignées. J'ai fait un défonçage de 80 x 30 profondeur 15 mm sur la façade. Ensuite j'ai collé un morceau avec une lumière de 80 x 25 en le désaxent vers le bas afin d'avoir une languette sur le haut de ce morceau qui fait office de poignée. Merci pour le commentaire.
ecto1, merci cela fait plaisir.

Marion68320

Ben juste un mot magnifique 👍
