Nico39

Caisson de basse Hifi


Après la fabrication de 2 enceintes 2voies en Noyer dernièrement (aucune déformation visible pour le moment des deux côtés 100% massif) j'ai décidé de continuer sur la lancée avec un petit caisson de basse.

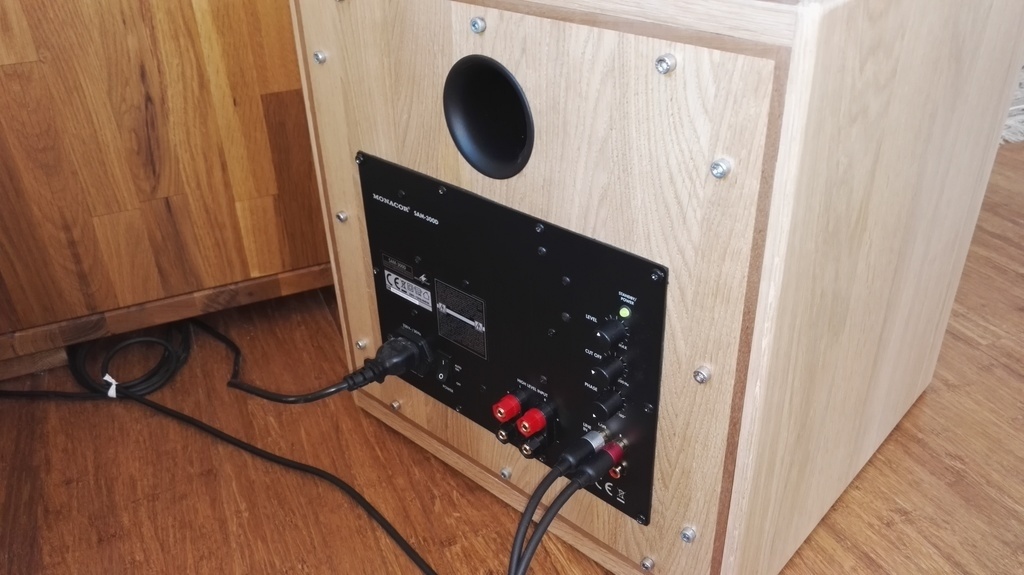

L'objectif était de soutenir les basses de mes petites enceintes 2voies, dans un budget/encombrement "raisonnable". Haut parleur Audax de 24cm alimenté par un 2em ampli intégré (Monacor 300D de 150w), charge basse réflex de 35L.

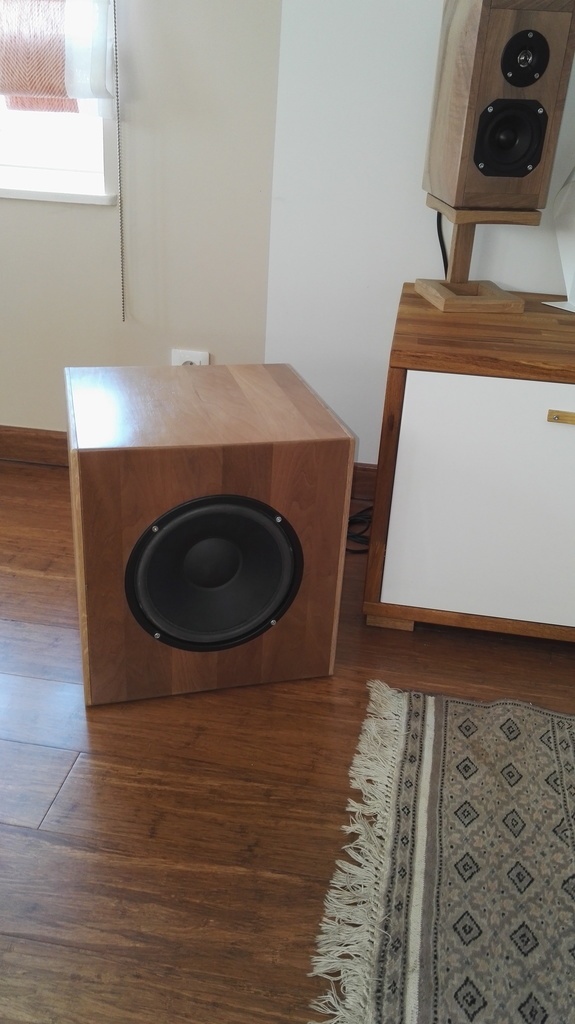

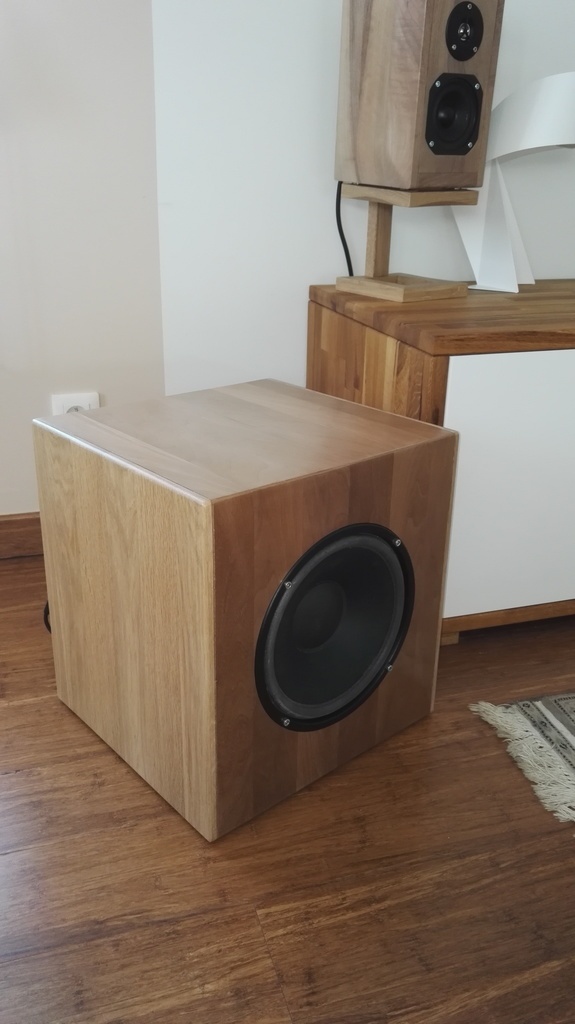

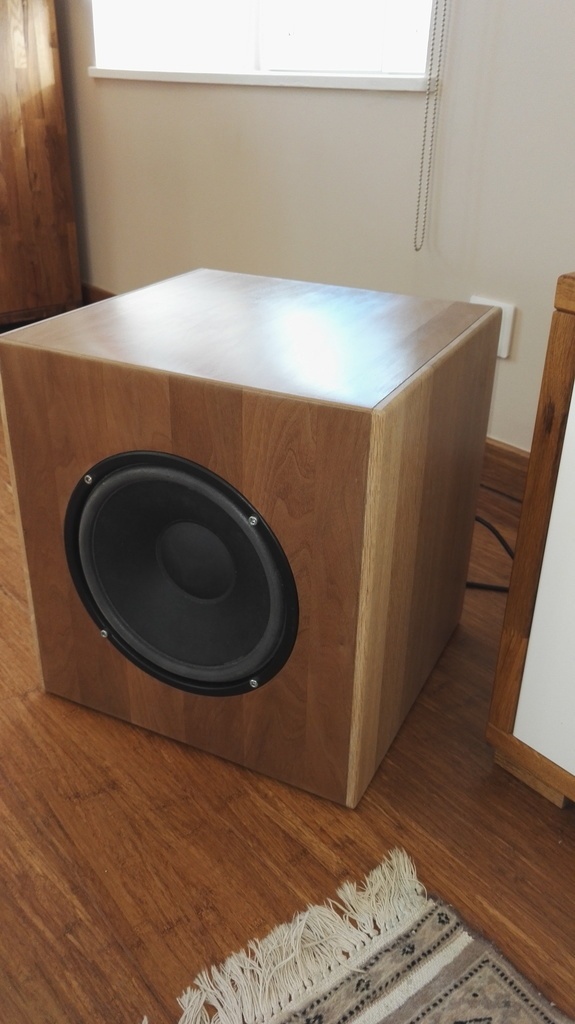

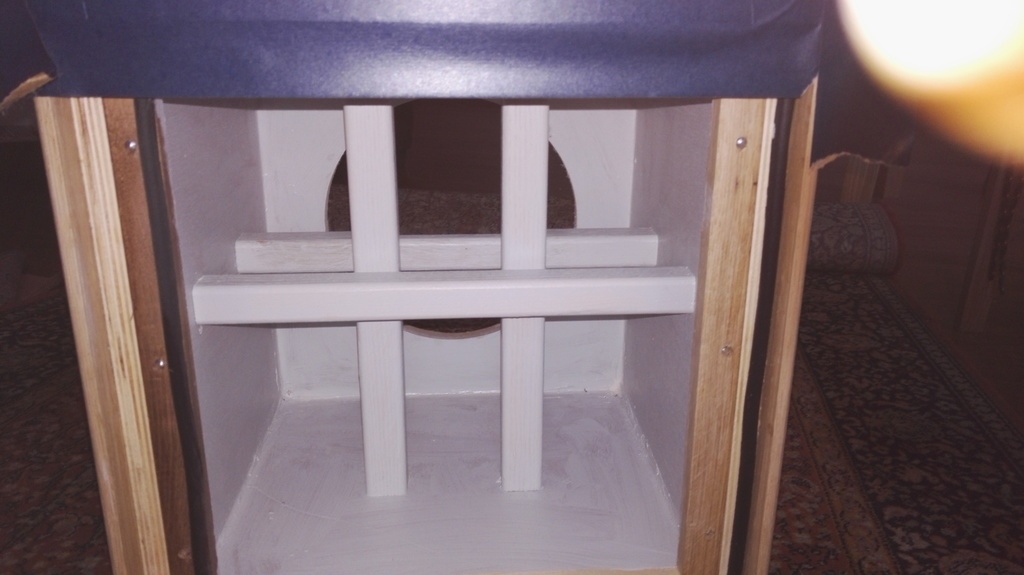

Côté ébénisterie le caisson est en MDF (2 côtés en CP j'ai fait avec des restes) + placages maison (5mm pour le Noyer, 10mm pour le chêne). Epaisseur total 26mm avec renfort intérieur et caisson séparé pour l'ampli (un caisson en 26mm avec une zone en 3mm acier ça serai dommage). Assemblage par domino (la conception avec les renforts interne imposé un collage en une seul foi inutile de dire que j'ai transpiré!!!). Finition vernis satin pour le noyer/Huile incolore mat pour le chêne
Plus qu'a profiter!!!

Mis à jour

Publications associées


Discussions

Nico39  a publié la création "Caisson de basse Hifi".
il y a 4 ans
nikkoko
( Modifié )

Jolie réalisation !! J'ai le même ampli j'en suis très content.

Nico39

Le caisson tourne depuis 1semaines (j'ai fait la finition ce week), l'ampli me satisfait. Un seul point m'inquiète un peux il chauffe un peux et j'espère que ça ne pausera pas de problème (l'ampli étant enfermé).

nikkoko

Bizzard pour un class D quelle est impédence de ton HP? Peut être q cause du Hp neuf?(rodage)
Moi il ne chauffe presque pas avec un HP en 4 homs mais je ne l'ai pas mis sur le caisson pour ne pas que les composants prennent les vibrations

Nico39

Chauffer est peux être un peux fort après quelques heures il est tiède à la main (30°/35° peux être). Cela dit mon ampli principal chauffe aussi un peux c'est surement normal.
Mon HP est en 8 homs, c'est marrant mais j'ai pas songé une seconde à mettre l'ampli hors caisson c'est pas si idiot quand on n'y réfléchi et en plus ça simplifie la fab du caisson!!! Cela dit ça rajoute pas une connexion? (Ampli principale/Ampli caisson/caisson/HP).

nikkoko

Je viens de voir que tu as le même style d'ampli yam ( j'ai un rx v 673 )

nikkoko

J'ai un bornier en plus avec deux bananes. par contre je n'ai qu'un rca qui viens sur l'ampli ( son en mono ) mettre l'ampli a coté c'est moins esthétique moin pratique pour le menage, mais les composants ne risque pas de ce déssouder

ecto1

jolie précision, et sinon la démo sonore ??????

kayou

Superbe realisation....je réitère la question de Ecto1.... et alors le rendu sonore ??
merci pour le partage

Nico39
( Modifié )

Pour le rendu en dehors d'une démo "réél" je ne voie pas bien. Je suis satisfait du rendu sonore même si le réglage/placement n'est pas évident.

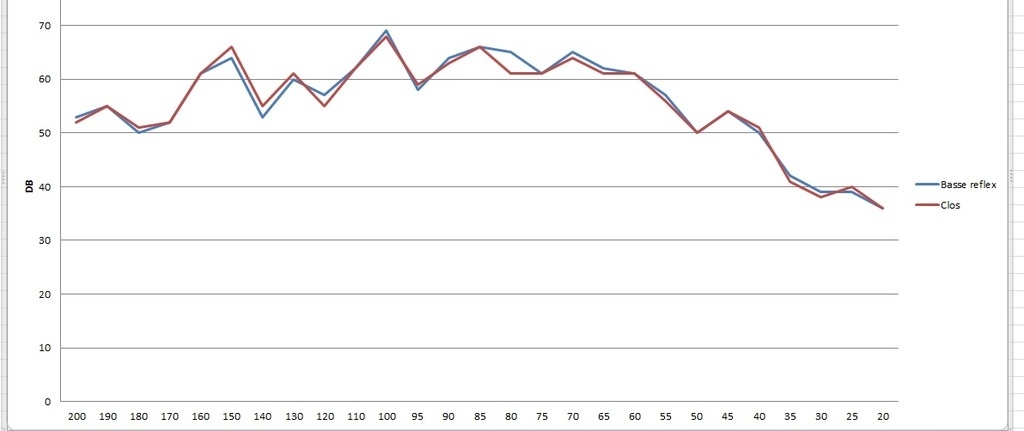

J'ai fait quelques test de DB/fréquence ce matin sur le caisson et sur mes enceintes (qui ont une grosse marge d'amélioration...), le protocole n'est pas parfait avec beaucoup de variable (Son via le PC/HDMI, db mesuré par une apli sur le tel). La précision étant discutable mais cela donne une idée globale (très frappant sur différente configu de mes 2voies), je suis très surprit du peux d'écart entre Clos (évent bouché) et Basse reflex (éreur de calcul? J'ai accordé l'évent à 29hz théorique). A noter que la courbe constructeur montre une chute à 45/50hz c'est donc plutôt logique. [Courbe DB/hz](Courbe DB/hz)
