Marc DUMONT

Tour à bois en bois

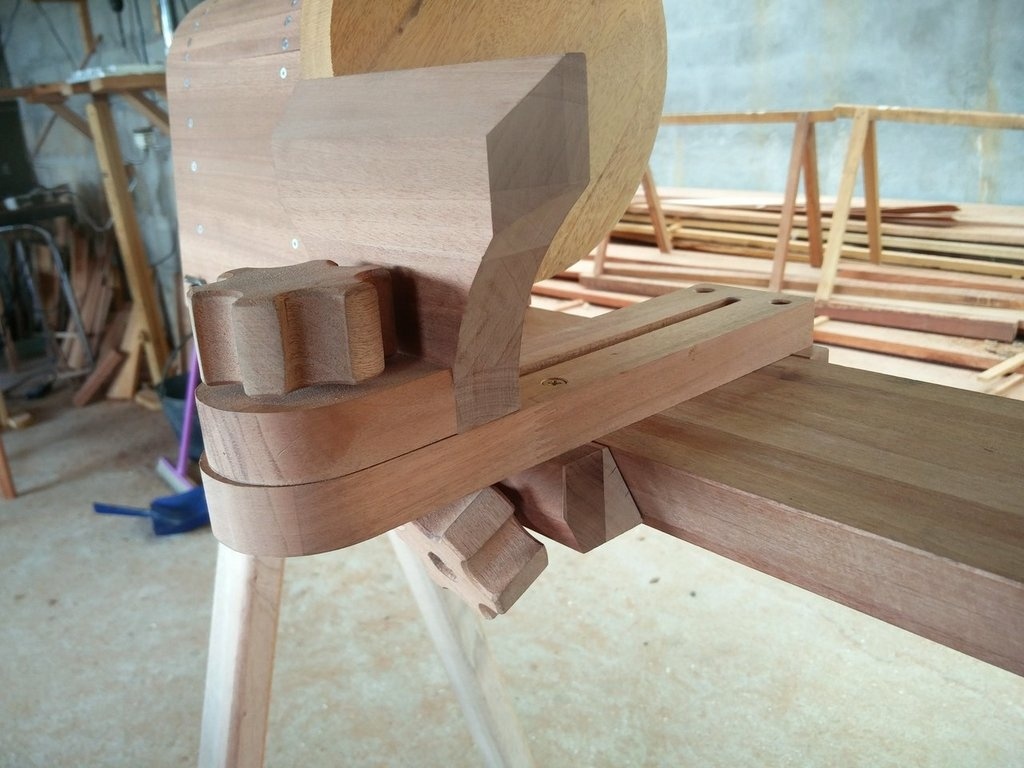

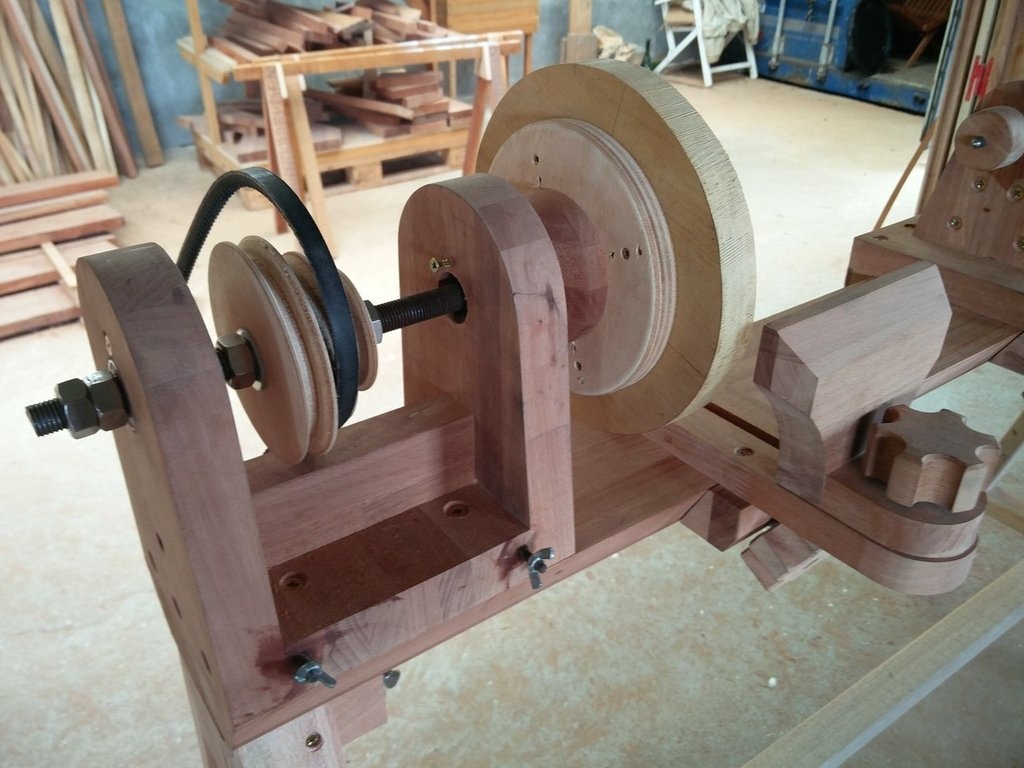

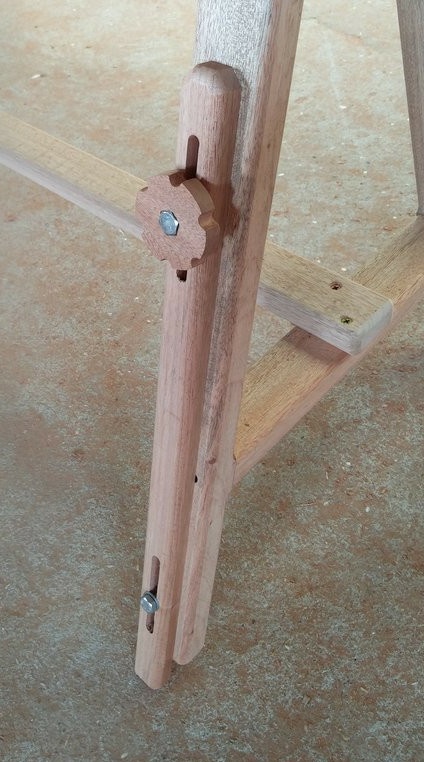

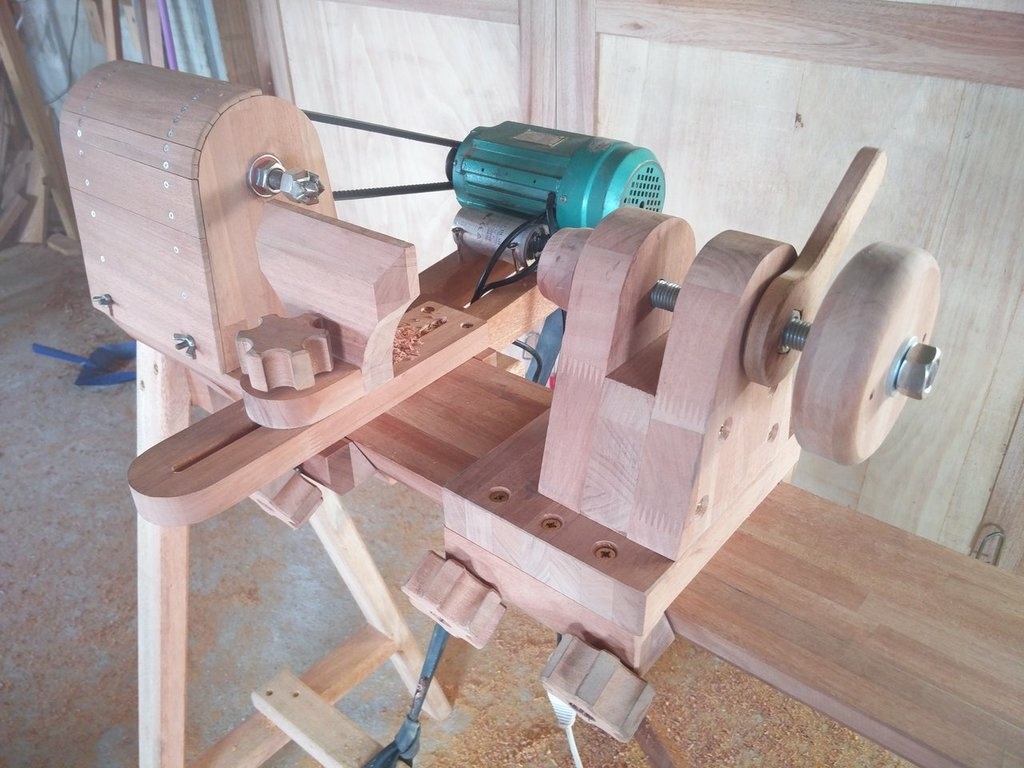

Avec un peu de temps libre et des restes de lamellé-collé makoré, je me suis décidé à fabriquer un tour à bois. La poutre est lamellé-collé de 45mm de 1500mm de long ce qui permet 1100mm d'entre pointes. L'axe est une tige filetée montée sur roulement. La contre pointe est également sur roulement. Ayant un atelier avec un sol pas vraiment plat, j'ai fait un réglage sur l'un des pieds.

Publications associées


Discussions

Marc DUMONT  a publié la création "Tour à bois en bois".
il y a 3 ans
Vic66
( Modifié )

Impressionnant ! Il reste stationnaire et/ou peut être déplacé ? As-tu une idée du poids total ? Peut être une petite vidéo pour le voir en action... 😃
Tu as vachement rentabilisé ton temps libre ! Bravo

Philippe Gelard
( Modifié )

woah... Il y a des projets de fous ces derniers temps... mais là ca dépasse les limites du monde réel! Bravo! petite constatation par contre... Il faut un tour pour construire un tour comme celui ci!!! ahaha

Marc DUMONT

Merci. Non, pas besoin de tout pour le fabriquer. Il n'y a que la poulie qui est tournée et je l'ai tournée une fois montée.

Philippe Gelard

splendide!

mich31159
( Modifié )

Super travail.juste une petite question la planche ou la contre pointe ne vibre pas car elle a l'air fine pour une longueur pareil

Marc DUMONT

Merci. Non, pas de vibrations. Le lamellé-collé en makoré est très rigide.

totof

Faut reconnaitre, un truc de fou.... bravo

Philippe Gelard
( Modifié )

tiens je me demandais, quel type de moteur as tu utilisé?
L'alignement peut il varier avec l'humidité?

Marc DUMONT

Il s'agit d'un moteur 220v 1cv trouvé d'occasion. Le lamellé-collé éviter le cintrage de la poutre et ici le taux d'humidité est toujours entre 65 et 85%. On verra par la suite.

flomax
( Modifié )

Superbe travail. Merci pour ce partage.
Auriez-vous la possibilité de convertir le plan pour sketchup 2016 svp car le 2017 ne fonctionne pas chez moi

Merci beaucoup

Marc DUMONT

Merci, j'ai mis un plan version 2016

flomax

Merci

captain

Quoi dire a part que je le trouve MAGNIFIQUE !!!

flomax

Merci pour le plan version 2016 et encore beau travail

mgt76

Gros gros travail mais le travail est très chouette. Félicitations.

rainouar

Bonjour ,je suis émerveille par la qualité et précision de votre réalisation !!!

Florianvillar

la classe; vraiment !

Jackoneill007
( Modifié )

Bonjour,
Pourrais-je savoir quel type de moteur vous avez utilisé (sa puissance, son raccordement et sa provenance) ?

Marc DUMONT

Bonjour, il s'agit d'un moteur 220v de 1,5 CV que j'ai trouvé d'occasion chez un rembobineur de San Pédro en Côte d'Ivoire (ça devrait pas trop t'aider si je te donne son nom...)

Jackoneill007

Non effectivement mais merci pour le renseignement

ecto1
( Modifié )

c'est énorme 😱 moi c'est pas du temps libre qu'il me faudrait mais une vie entière 😂

Boisenformes

Bonjour,
Beau design, très bel exercice.

Johfa1973

C'est trop beau, ça ne donne pas envie de l'utiliser peur de l’abîmer ;-)

BEN83

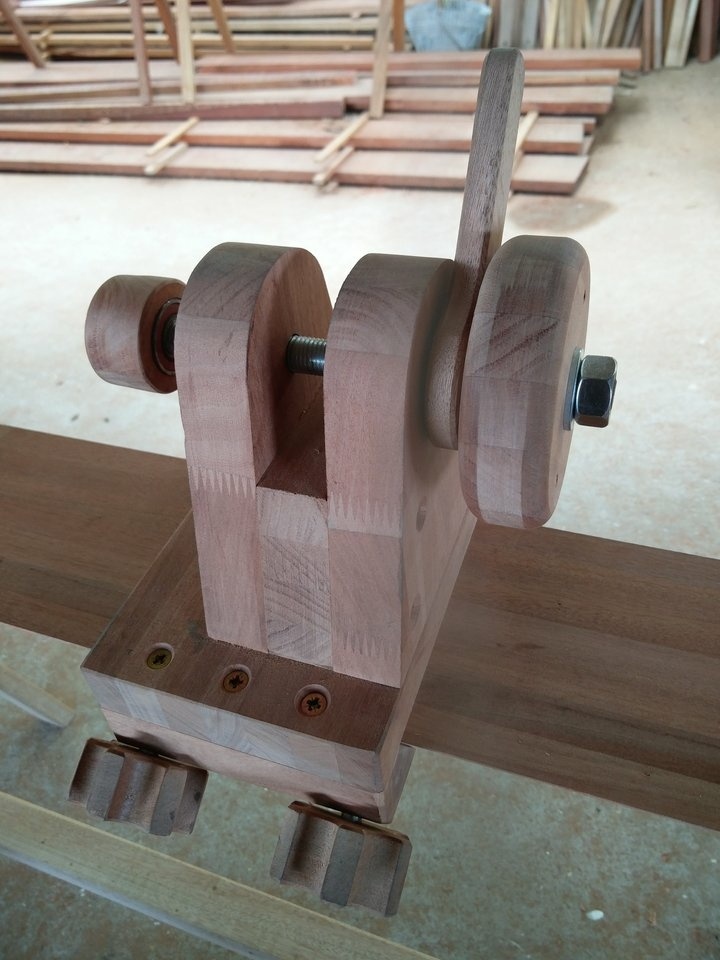

Bravo! Comment la contre pointe est-elle réalisée? Type de roulement?

Marc DUMONT

Merci, c'est un roulement ordinaire. Je suis en Afrique et ici on fait avec ce que l'on a. Je ne sais pas si ce roulement va durer, mais pour l'instant vu le peu que je lui demande, ça va.
