Presse à panneaux


Ayant, comme un bon nombre, été confronté au problème du serrage des planches pour constitué un panneau, j'ai fabriqué la petite presse suivante :

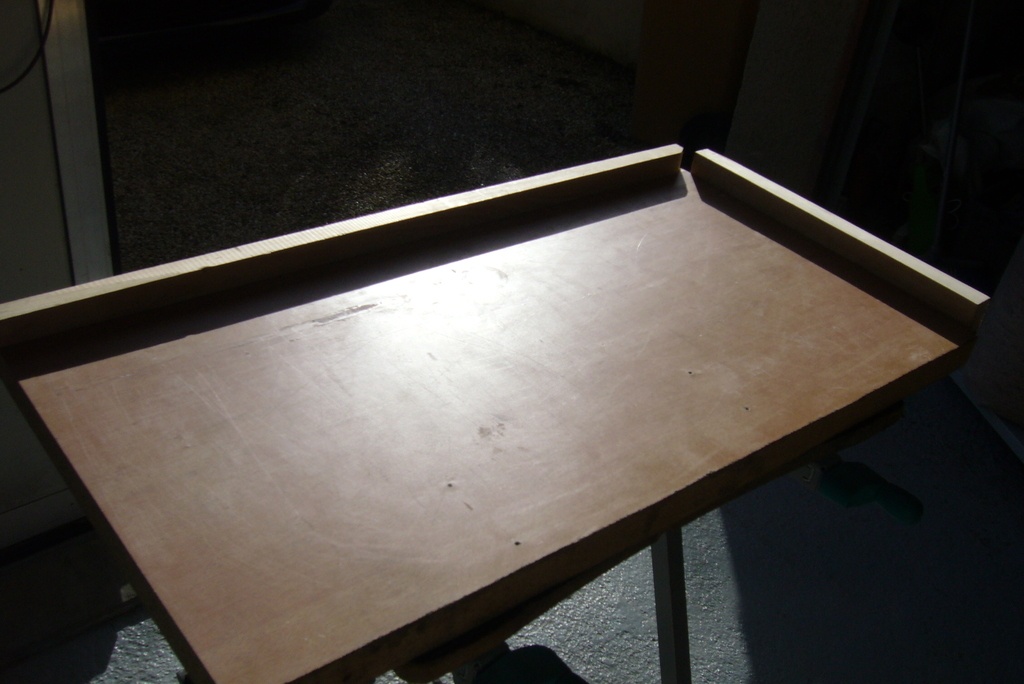

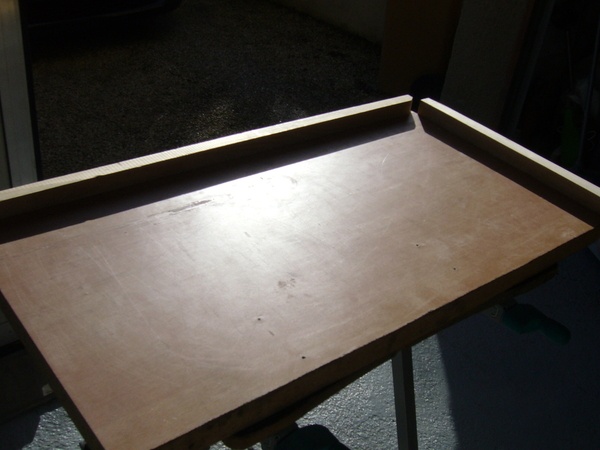

A partir d'une chute de plan de travail(les cuisinistes sont une source d'approvisionnement sans fin !), j'ai déligné deux champs perpendiculaires et j'y ai fixé deux tasseaux rabotés (cela me permet d'avoir un angle de référence pour l'assemblage de tiroirs )

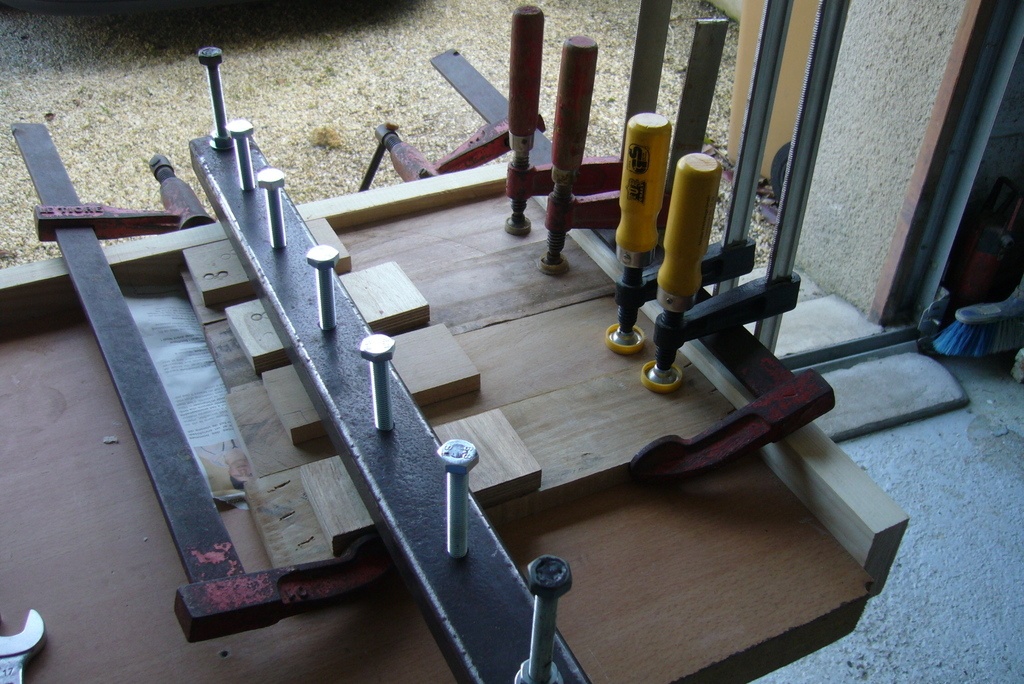

Le problème qui se pose lors de l'assemblage est le serrage au centre du panneau !

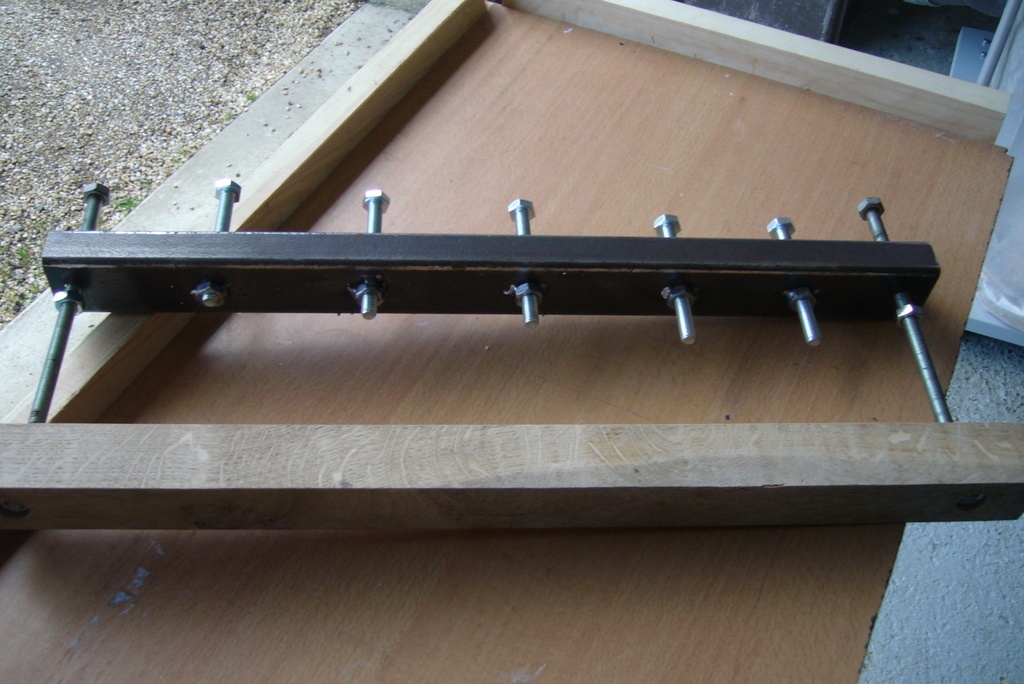

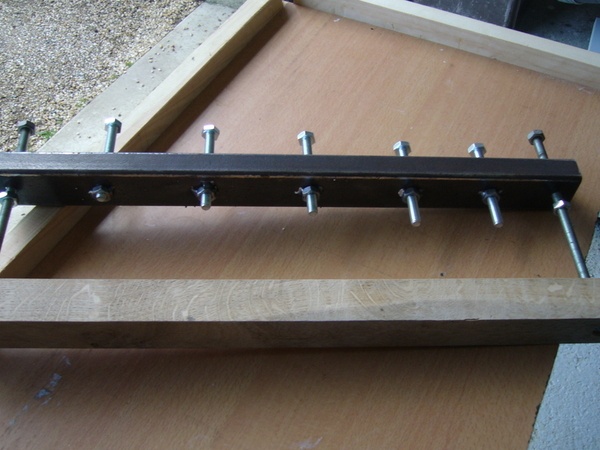

J'ai fabriqué deux traverses que je peux positionner à volonté

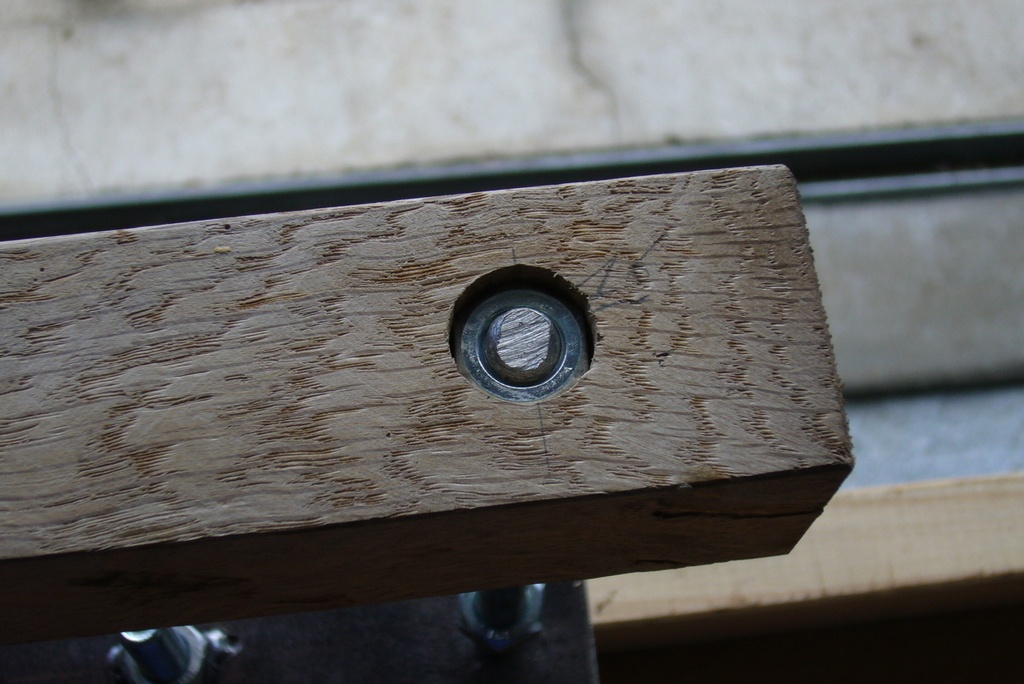

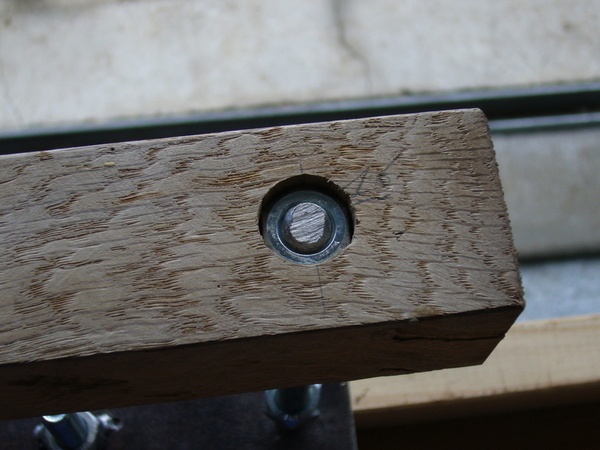

La traverse inférieure est réalisée en bois (hêtre ou chêne) et comporte aux extrémités , deux écrous "sertis".

La traverse supérieure est réalisée à partir d'un tube rectangulaire, sur lequel j'ai soudé en série d'écrous. Aux extrémités, deux trous lisses pour le passage des tiges filetées (il aurait été possible de la fabriquer en bois et d'y sertir des écrous)

Cet ensemble de traverses est librement positionnable sur le plan de travail.
Les différentes vis permettent de choisir la zone de serrage.
