LOPEZ

Escalier courbe


voici ma maquette 1/10 que j'ai réalisé pour le Brevet de Maîtrise en 2016. Cet ouvrage a bien sur été faite en dehors de mes heures de travail qui totalise ou moins 300 h de boulot avec beaucoup d’inquiétude .

il s'agit d'un escalier courbe, limon massif avec volute de départ(frêne), main courante en lamellée collée et volute rapportée (frêne).
Les marches sont en chêne et les collages sont rayonnants, le poteau central est un fùt vrillé constitué de chêne et frêne,les poteaux intermédiaires sont à base carré et simplement tourné.

Ensuite pour recevoir l'escalier j'ai réalisé un socle qui représente ma vue en plan pour une plus belle présentation et un pied de maintien vrillé.

voici quelque image de mes étape de fabrication

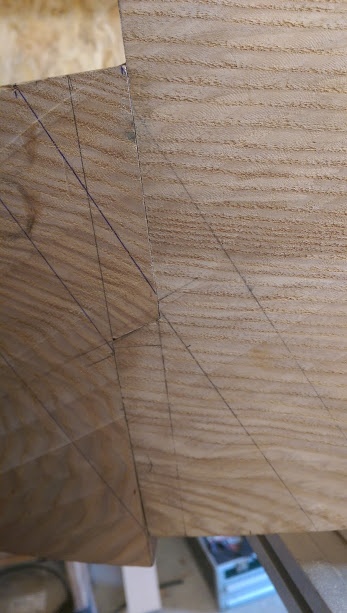

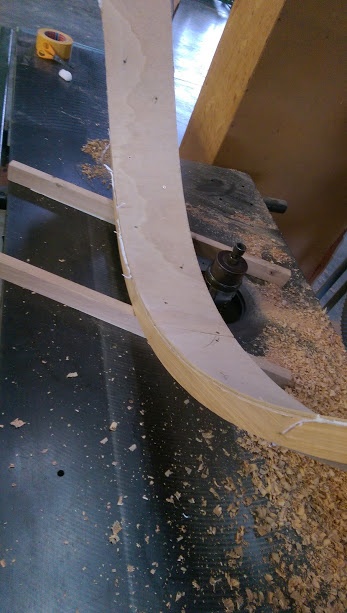

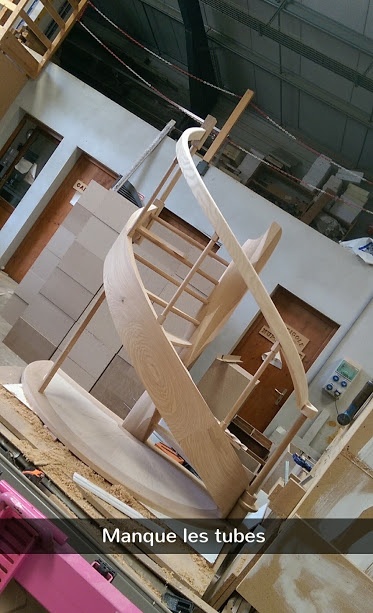

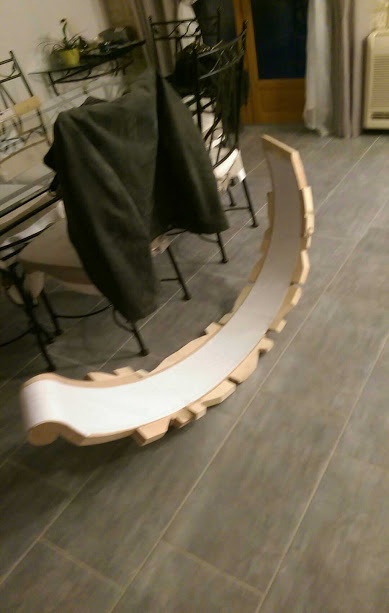

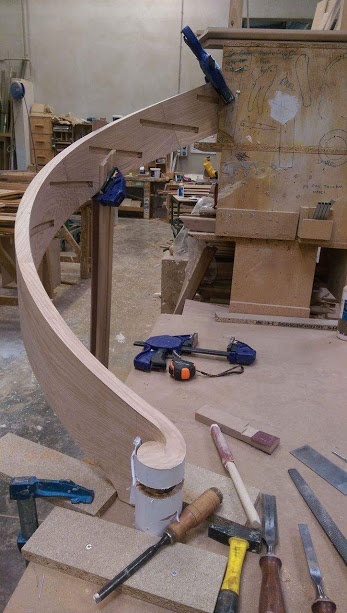

fabrication du limon et poteau

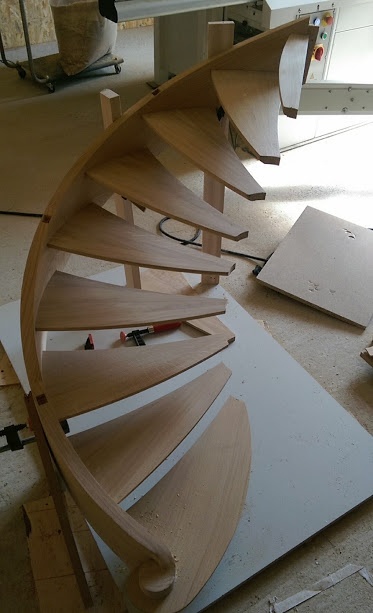

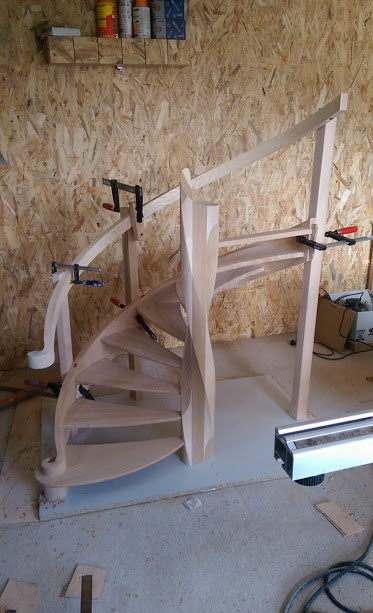

assemblage et entaillage balustre

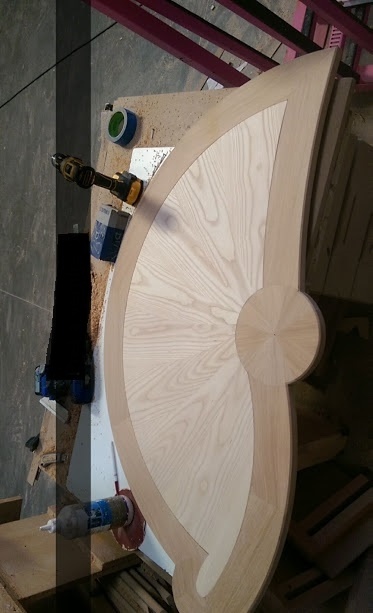

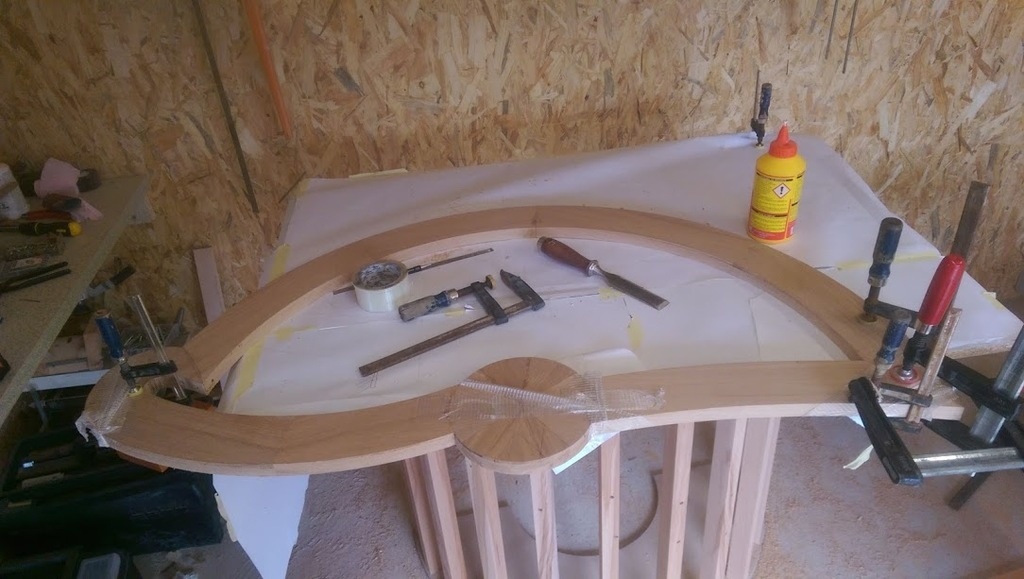

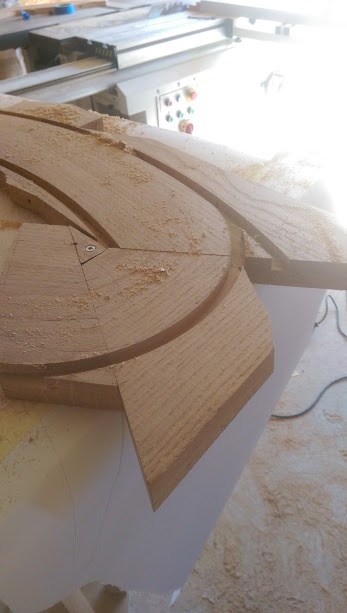

fabrication du socle et pied de maintien

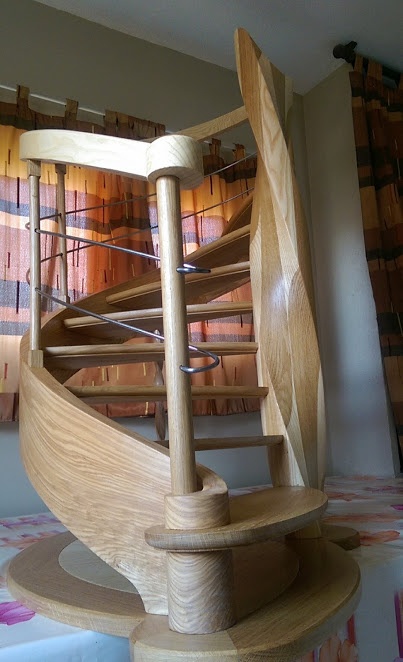

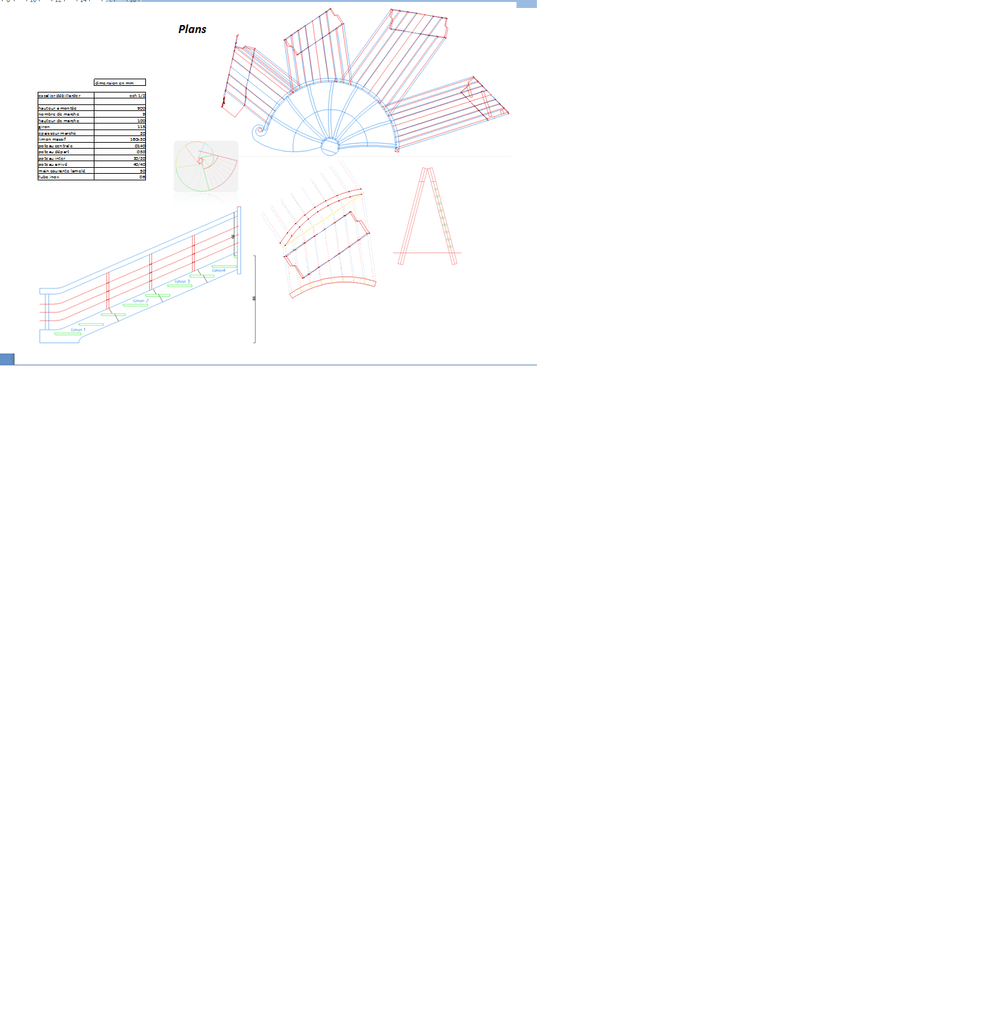

finition + plan


Discussions

LOPEZ  a publié la création "Escalier courbe".
il y a 3 ans
AtelierOSantal

wouahh

l esthetisme de ces courbes me ravit et le "palier" panneauté en estrade donne vraiment du relief a l'ensemble.
bien sur le tracé et la technique sont essentiels...enfin bref superbe !!!

kaj
( Modifié )

Super boulot!
le fût central, tu l'a usiné avec une scie à ruban avec un système de rotation en pivotant au fur et à mesure de l'avance? ou d'une autre façon?

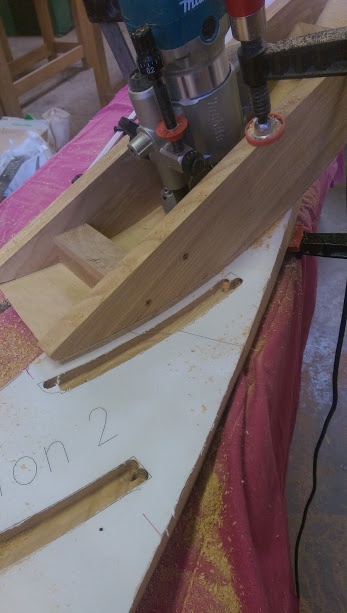

Ingénieux les systèmes d'usinage pour les parties concaves et convexes!
Tu dis au 1/10 ça ne serais pas plûtot au 1/2 l'échelle de ta maquette?
Chapeau! il est superbe!

sylvainlefrancomtois
( Modifié )

1/2 pas 1/10 +1 tu peu rectifier facilement !

LOPEZ

merci beaucoup , oui exact 1/2 pardon et pour le fût je l'ai usiné à la scie circulaire je trace mon axe puis j'avance de l'épaisseur de ma lame sois 3 mm tout en suivant mon axe

LOPEZ
( Modifié )

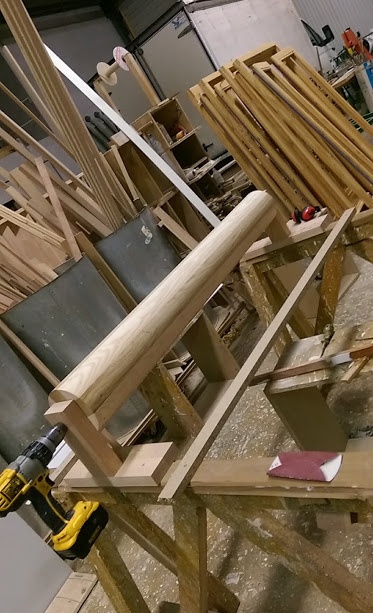

comme ceci
bon après je fini tout à la râpe

kaj

Merci pour ta réponse, ton système est nickel, je n'ai jamais usiné ce genre de pièce.

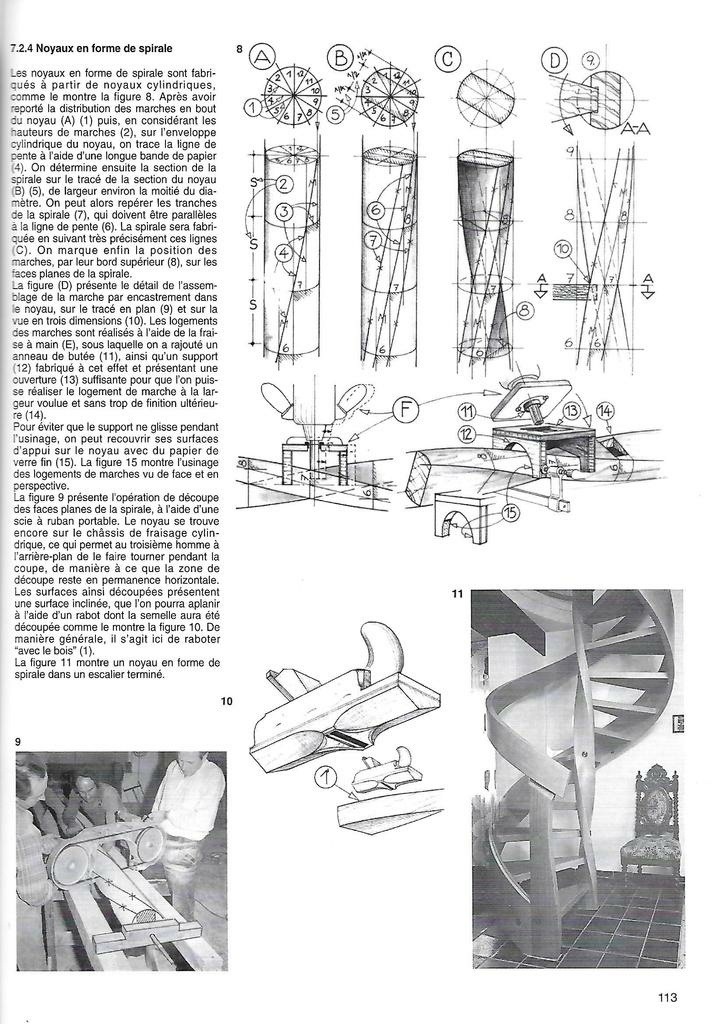

J'ai vu cette autre façon de faire sur un livre de Willibad Mannes. (mais il faut une scie à ruban portative de charpente)

LOPEZ

merci , en revanche je ne connaissais pas non plus cette méthode à la ruban qui est surement bien moins long a usiner.

Aurelien - Mobbler

Superbe réalisation, un défi technique!

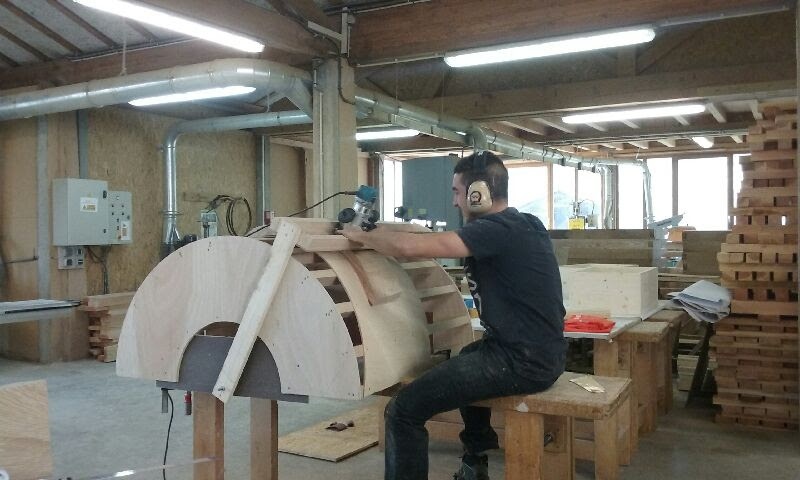

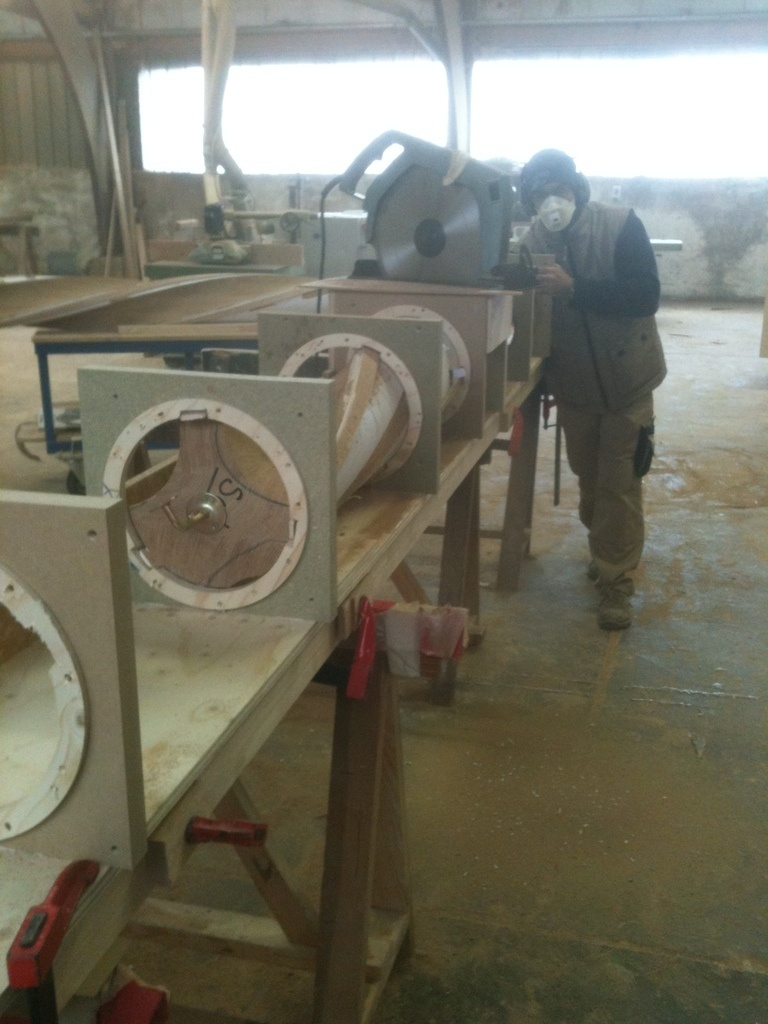

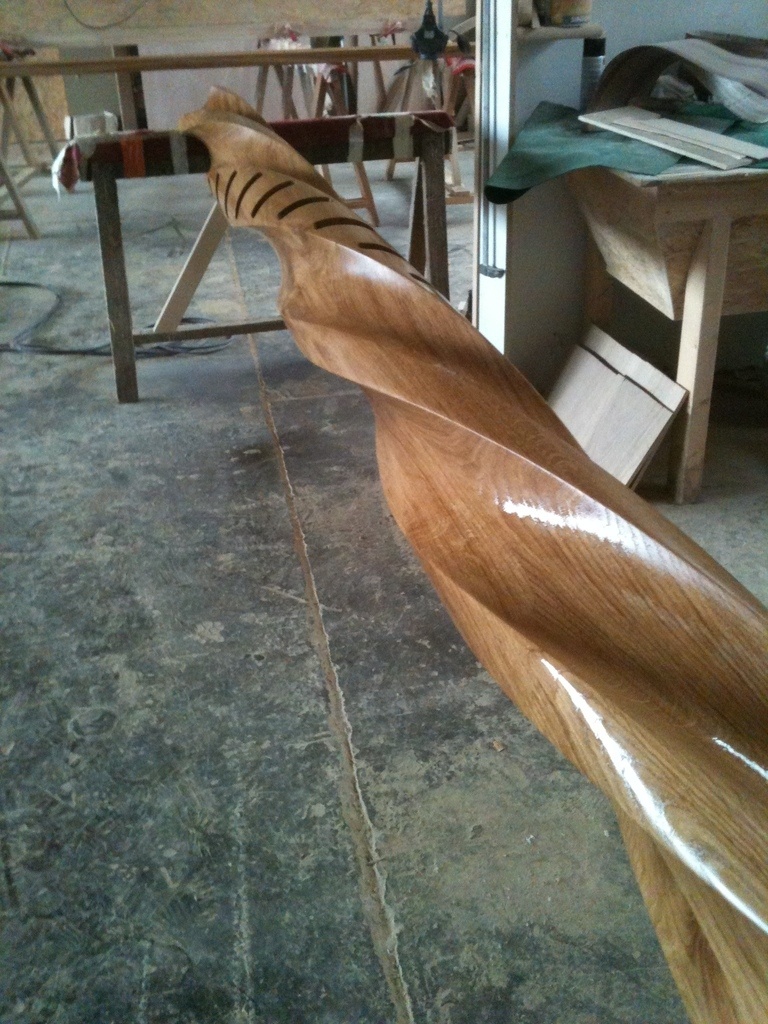

J'ai eu l'occasion il y a longtemps de participer à la réalisation une pièce similaire. J'avais mis au point, d'après ce que j'avais trouvé dans un ouvrage, un banc de sciage spécifique. Le fut coulissait et tournait en même temps. Les passes de la lame de scie circulaire étaient de l'ordre de 2-3mm.
Et le limon "plein toute hauteur" était digne d'un skate park!

En tous cas bravo pour cette réalisation.

kaj

ha oui! Voilà une belle bête et un montage de compet! Bravo

sylvainlefrancomtois
( Modifié )

Aurelien - Mobbler Je connais bien ce système !! il y a une chose encore plus cool et esthétique , c est de défoncer les marches dans la partie creuse de la torsade ,comme pour un noyau creux , l effet est bluffant !!

sylvainlefrancomtois
( Modifié )

kajmed +1

Aurelien - Mobbler

ha oui, les marches venant dans le creux de la torsade, j'imagine bien! ça doit effectivement apporter un plus!
L'escalier est vraiment un domaine où il y a de quoi faire. J'y ai passé près de 10ans en conception, avec près de 300 ouvrages par an, et des comme celui-ci avec une torsade je n'en ai vu passer qu'1. Je me souviens qu'à l'époque on c'était posé la question de tailler une main courante dans l'une de spires (mais les compagnons à l'atelier m'ont gentiment signalé que c'était déjà assez compliqué comme cela!).

kaj

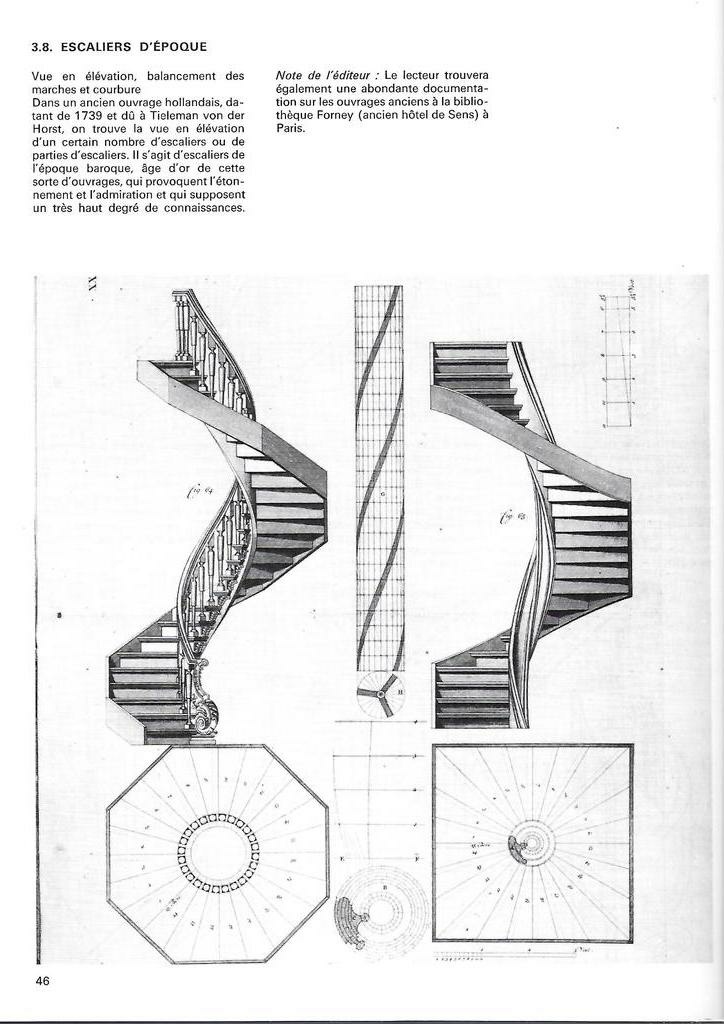

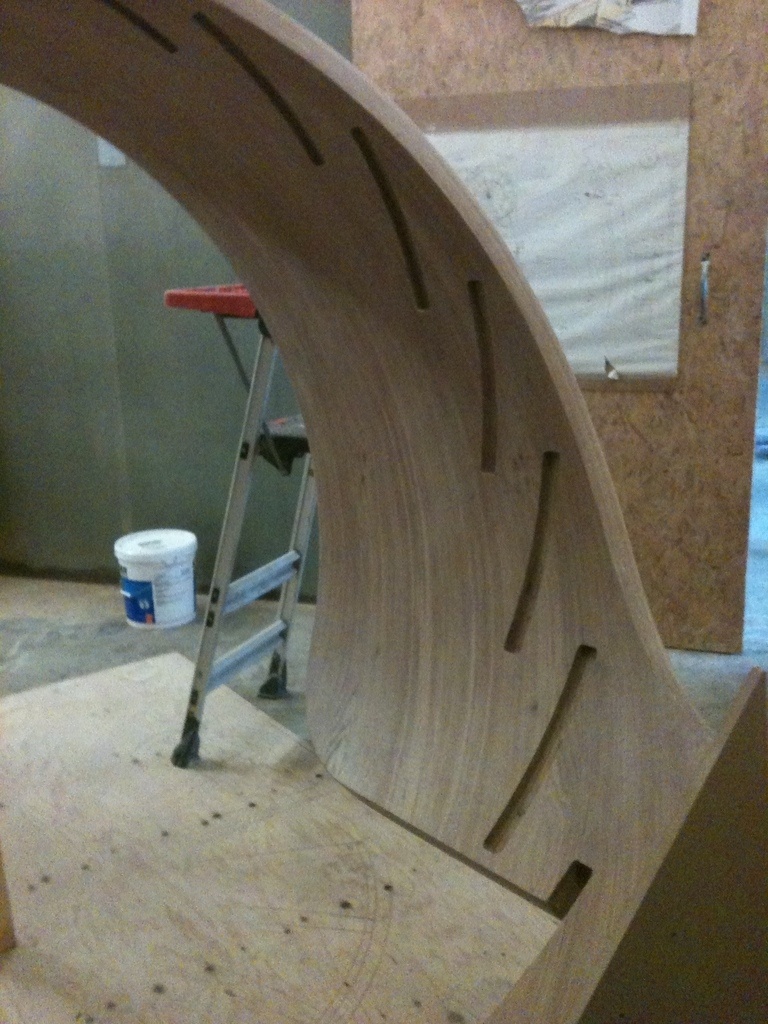

Les entailles comme sur la page du livre publié plus haut.
La main courante comme celui ci à droite: bon courage!!!

LOPEZ
( Modifié )

Aurelien - Mobbler oui super idée , en plus au niveau de la finition ça doit être plus rapide en tout cas merci ,ça donne toujours des idées.

LOPEZ
( Modifié )

kajmed cette planche vien du jamin tom 2 ?

kaj
( Modifié )

LOPEZ de ce livre

LOPEZ
( Modifié )

kajmed merci bien

foal

Bravo , c'est splendide!

LOPEZ

Merci!

Marc DUMONT

Superbe. Beau travail, il n'y a plus qu'a trouver les clients qui sont près à payer le prix du travail.

Boisenformes
( Modifié )

Une vraie passion, un vrai talent, de la technique, bref du grand art ! Alors il serait dommage d'en rester là... Je te souhaite de percer dans le milieu professionnel de haut niveau.

LOPEZ

merci ,je fait tout pour apprendre a chaque projet.

Syldesalpes
( Modifié )

Waouh, rien que la conception des gabarits d'usinage me laisse sans voix.
Je ne suis pas adepte de ce genre de design mais la technique et le rendu sont bluffants.

LOPEZ

merci !

Ivan
( Modifié )

Impessionant!

LOPEZ

merci !

Matt56
( Modifié )

c'est magnifique, et impressionnant.

LOPEZ

merci =)

sylvainlefrancomtois
( Modifié )

top boulot !! ce partage est un régal merci et bienvenue à toi !!!

LOPEZ

merci :)

sylvainlefrancomtois
( Modifié )

tiges filetées pour les joints à crochets ou juste collés pour cette maquette ????

LOPEZ

je les ai simplement collé avec des dominos

NAZE63
( Modifié )

Wouahou! Quel talent. Ça ne s’apprend pas ça. C bo. Je veux le même 👍👍😊

LOPEZ

=) merci

sylvainlefrancomtois

si si ça s apprend !!!

bernardrebout

Superbe , c'est du niveau de ton BM

Hrant

Impressionnant !!! un vrai plaisir pour les yeux et un petit rappel de tout ce qu'il reste à apprendre. Une leçon d'humilité en même temps qu'une image de ce qui est réalisable... cette passion ne manquera pas de bois pour brûler et évoluer encore... J'ai de quoi faire

ebenober

Le mariage du frêne et du chêne sur le fût central donne des courbes magnifiques!

niconathy
( Modifié )

J'admire! Le soleil du socle, les feuilles sont une fois dans un sens une fois dans l'autre (sens de la dosse)?

LOPEZ

non, ce n'était pas volontaire le changement de flamme ^^
j'ai déligné en 2 un plateau de 45 et du coup j'ai sélectionné la plus belle face

ecto1

félicitations, c'est splendide.

FMJ

Très jolie réalisation : un bine bel avenir professionnel s'ouvre à toi !

executionbois

classe j'ai aussi réalisé un escalier pour mon BM il y a 30ans joli en plus tu as les documents technique de wilibald man une source de technique astucieuse en tous les cas chouette réalisation ,comment gère tu l'avance de la scie circulaire sur le fut ? as tu installé un guide qui te permet une avance synchronisé avec la lumière de l'anneau guide ou autre chose ?

etiennedesthuilliers

bonjour
je suis admiratif du travail réalisé par un beaucoup plus jeune que moi et je tire mon chapeau
mais pour moi qui ne suis qu'un modeste artisan et facturant mes heures a 70 euros je me pose la question comment vendre cela a un client car échelle 1 avec un entourage de trémie il faudra compter 400 heure plus le bois cela fait beaucoup de sous hors taxe
la il faut être excellent vendeur
ou diminuer le prix de l' heure
je souhaite que vous trouviez un maitre qui vous explique comment faire pour gagner des heures sans diminuer la qualité
bien amicalement etienne desthuilliers
