Etau à débrayage automatique en bois - Quick release.


Attention! Ceci est un truc absolument génial, que je cherchais à réaliser depuis longtemps:

Un étau dont on n'a plus à tourner tourner tourner la vis pour élargir la mâchoire, quand on veut y fixer une grosse pièce.

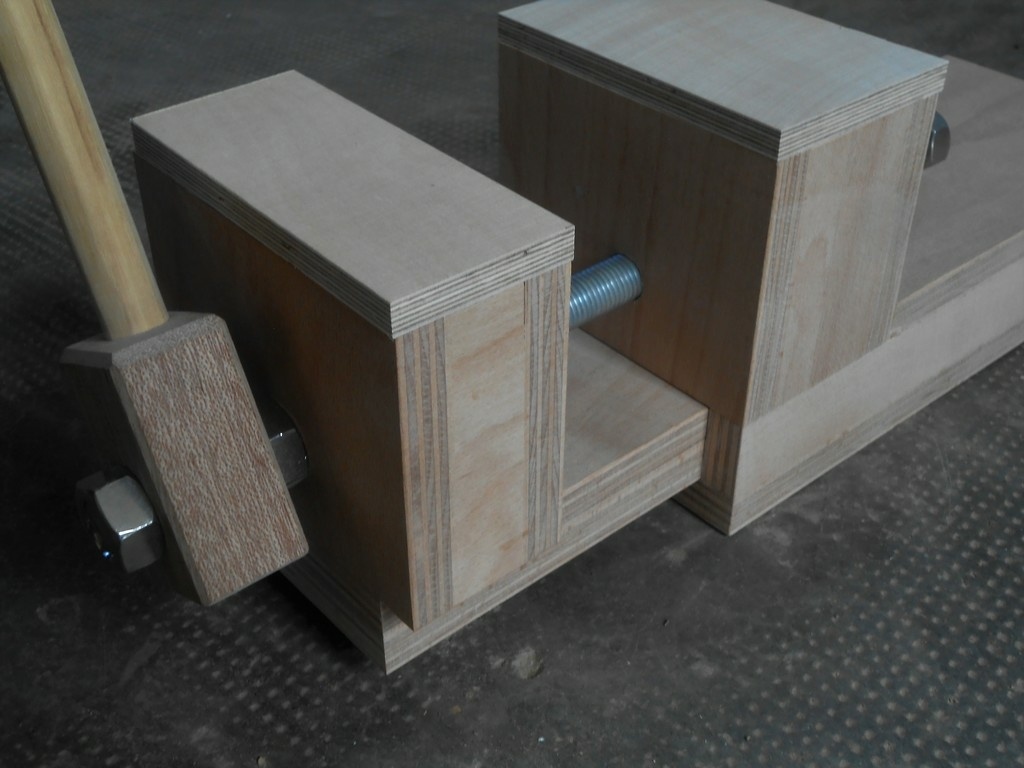

Il suffit de tourner la vis d'1/4 de tour à gauche, la vis est libérée, et on peut tirer la mâchoire comme un tiroir. On pousse la mâchoire contre la pièce à tenir, un 1/2 tour à droite, et c'est serré.

Ce système existe déjà bien sûr dans le commerce, en métal, mais ça coûte... On peut le réaliser soi-même en métal, mais c'est un peu compliqué, il faut usiner ou souder. Et puis, je suis tombé sur une vidéo de Neil Pask, qui explique comment en faire un en bois!

youtube.com/wa...Gq1k&t=724s

Et si c'est en bois, là, je sais faire!

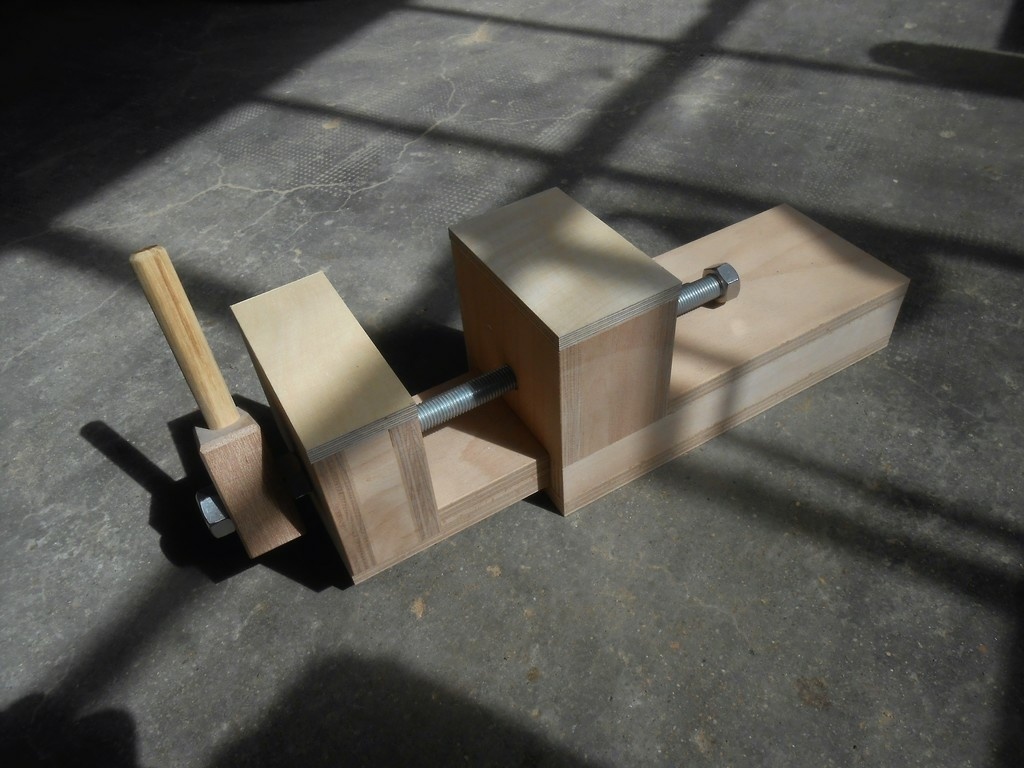

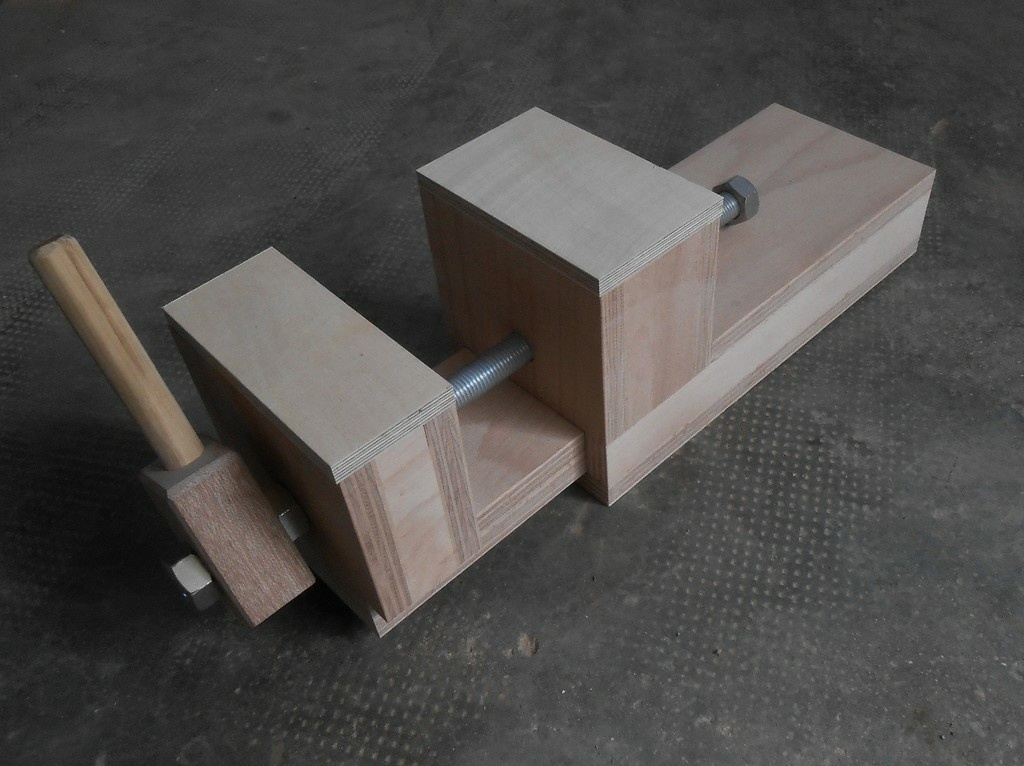

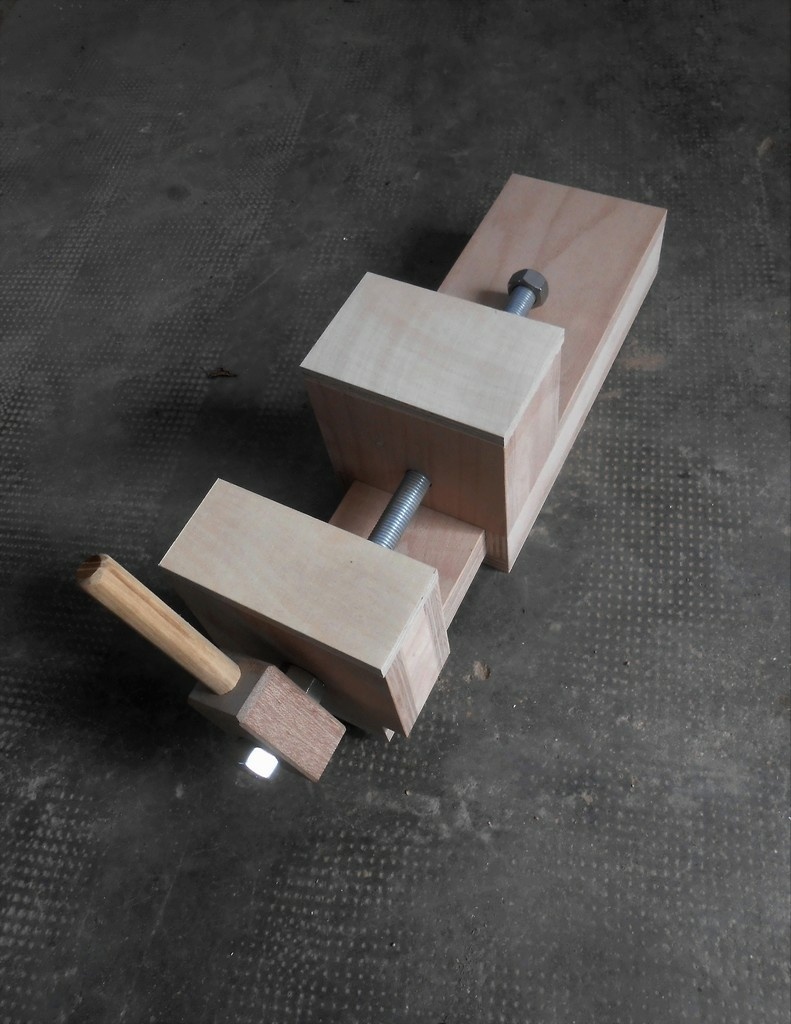

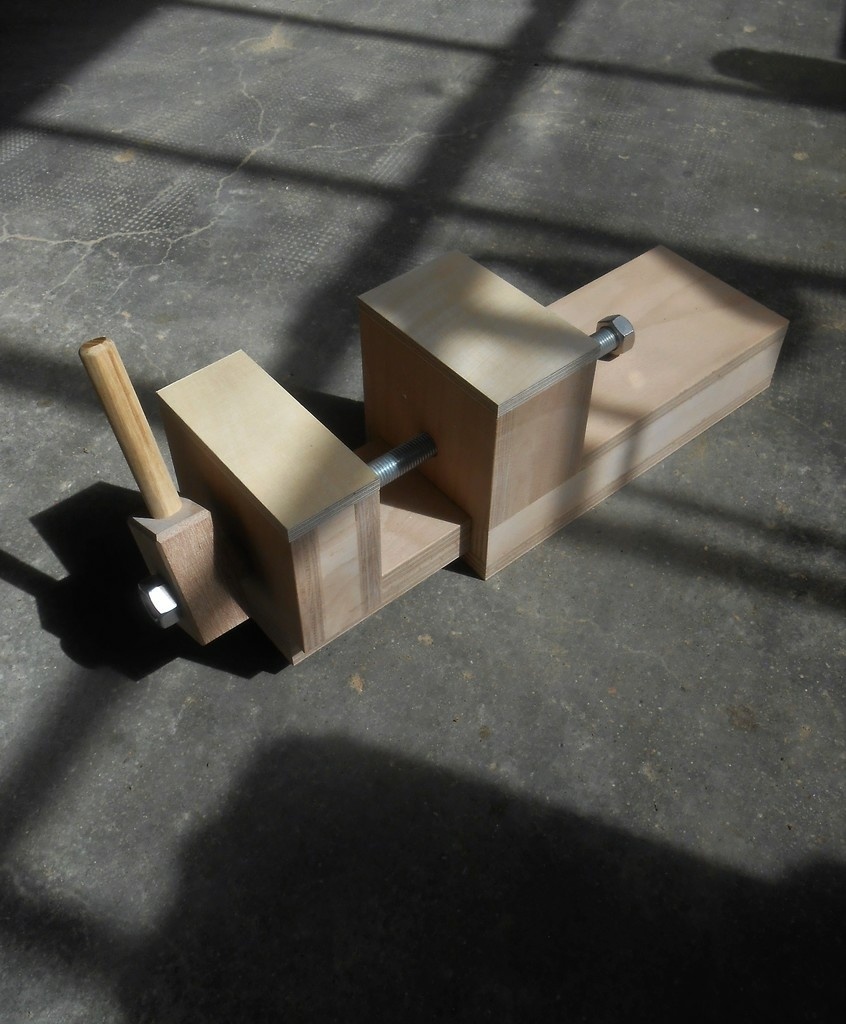

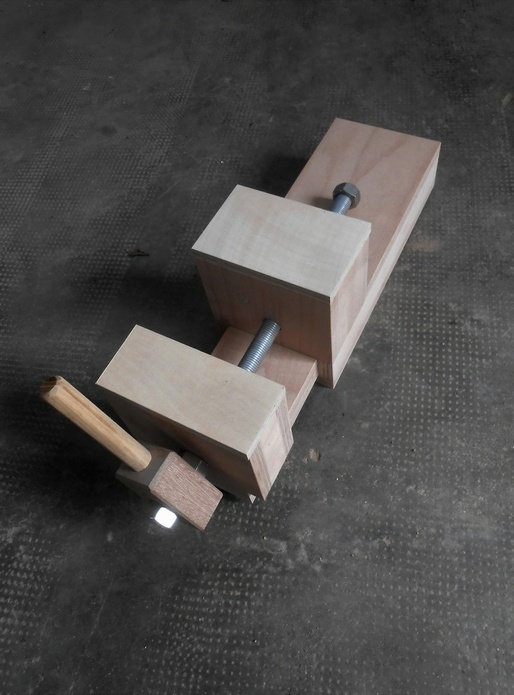

Voici donc ma version, avec une tige filetée plus petite.

Le plus fou, c'est que ce bricolage fonctionne très bien, et est replicable des dizaines de fois, sans aucun problème ni blocage.

J'adore au plus haut point les bricolages improbables, les trucs avec 3 bouts de bois qui normalement ne peuvent pas marcher, et qui fonctionnent quand même...

Comment ça marche ?

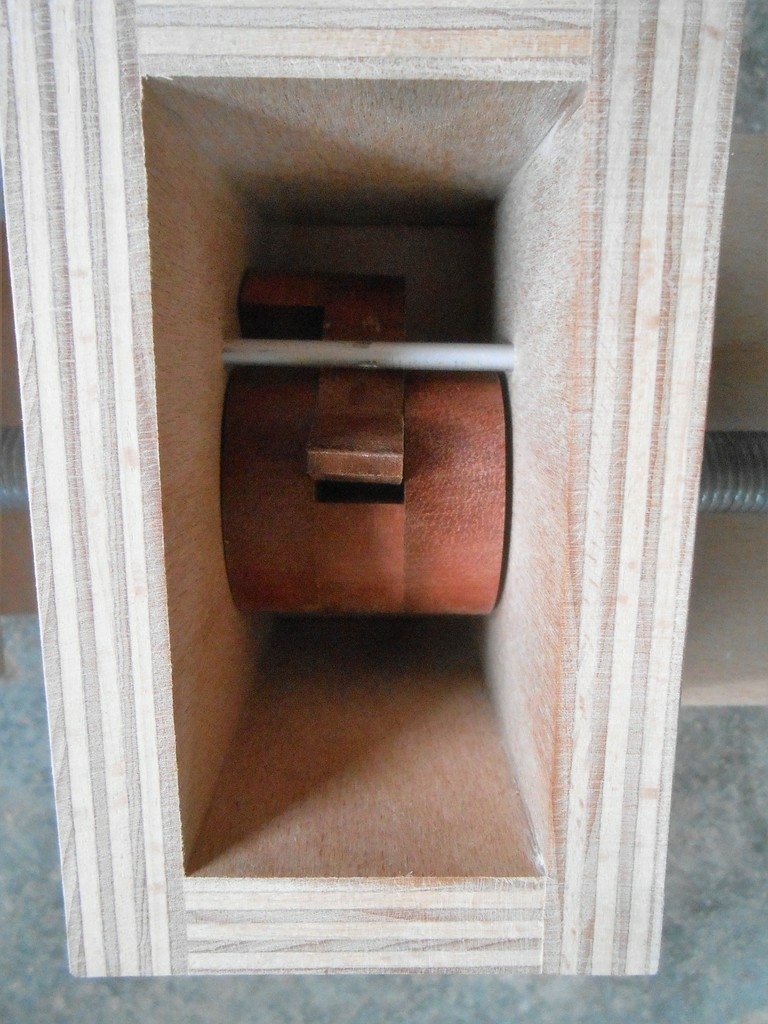

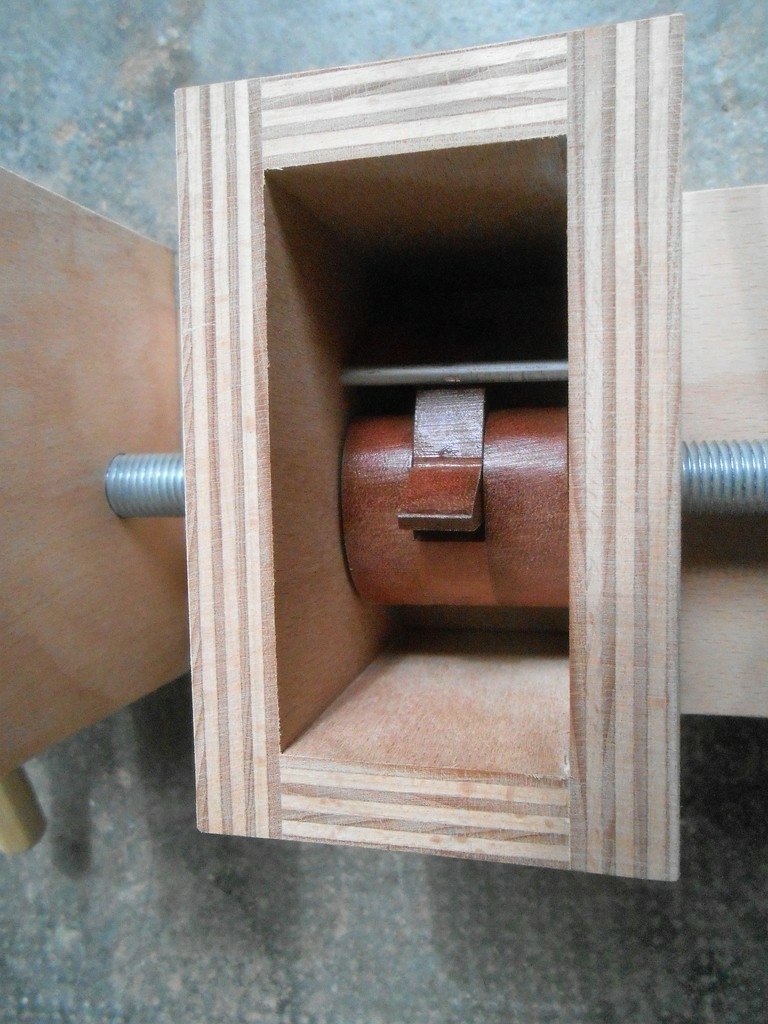

Vue du système de dessus:

Il faut un demi-écrou (écrou coupé en deux), et un aimant assez puissant ( j'ai récupéré une pastille aimantée sur une lampe de poche).

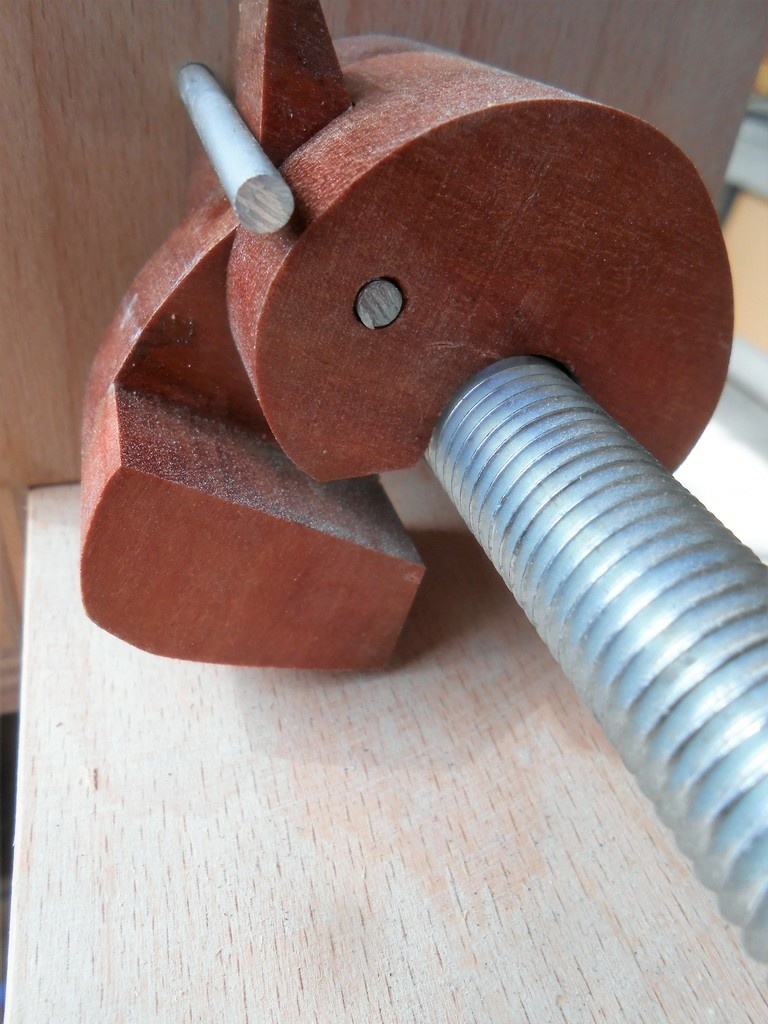

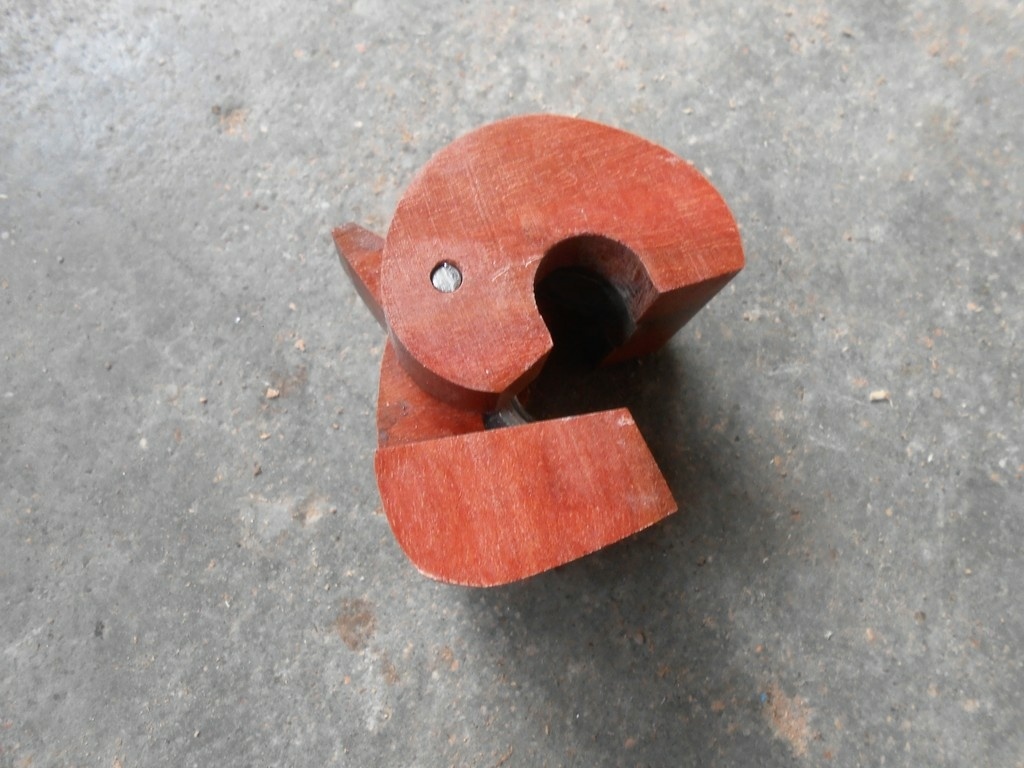

Vue de la noix de blocage sortie de sa boite. Quand on tourne la vis à gauche, l' aimant caché à l'intérieur oblige la noix à suivre le mouvement vers la gauche. A un moment, la partie mobile de la noix, où se trouve fixé le demi-écrou, est bloquée par la petite tige en aluminium et le taquet, et elle s'ouvre. Cela libère de la vis le demi écrou . On peut alors tirer / pousser la mâchoire.

Quand on tourne la vis à droite, la noix suit le mouvement entraînée par l'aimant, et la partie supérieure de la pièce mobile fait office de came, ce qui plaque l'écrou sur la vis, et enclenche le serrage.

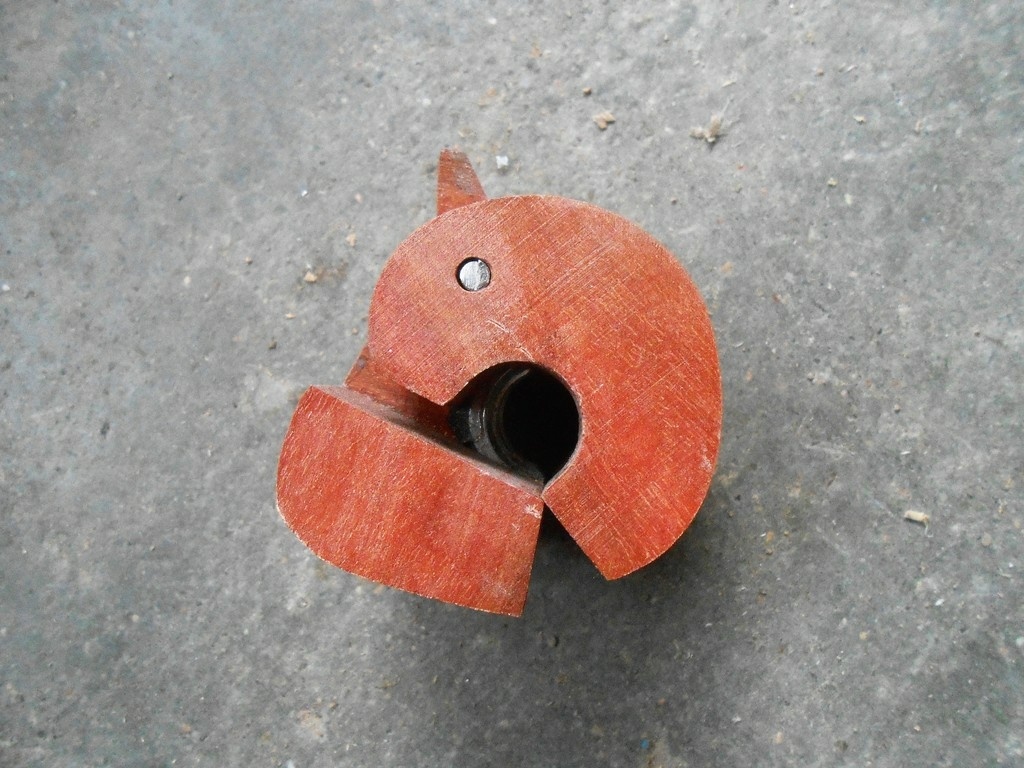

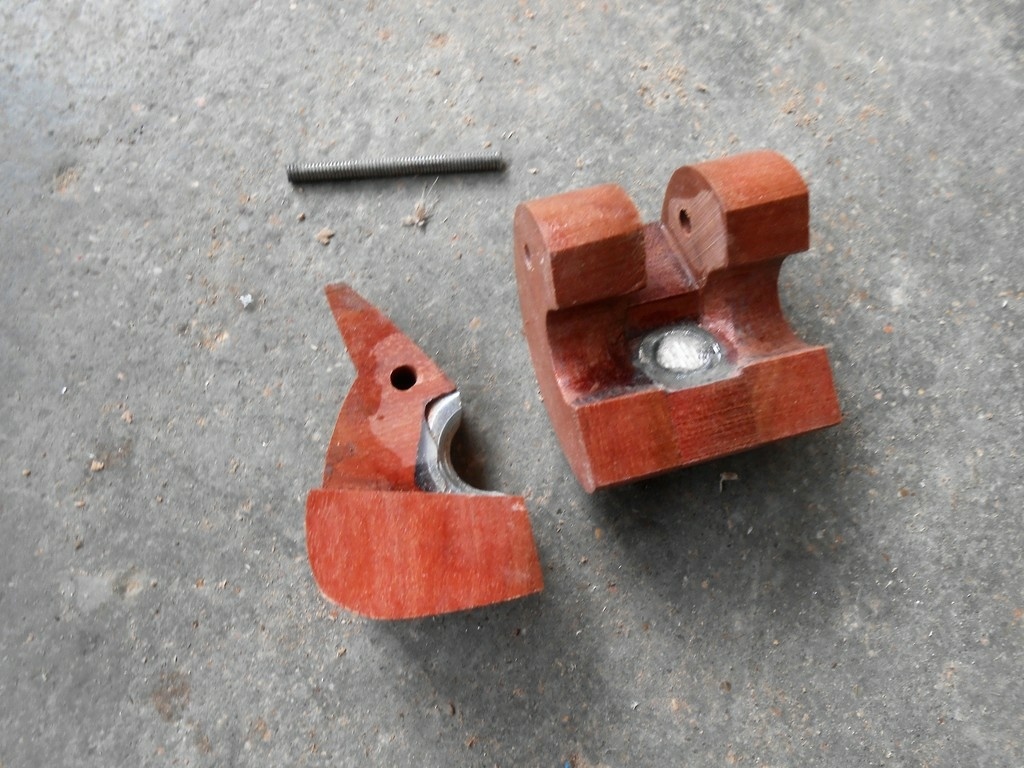

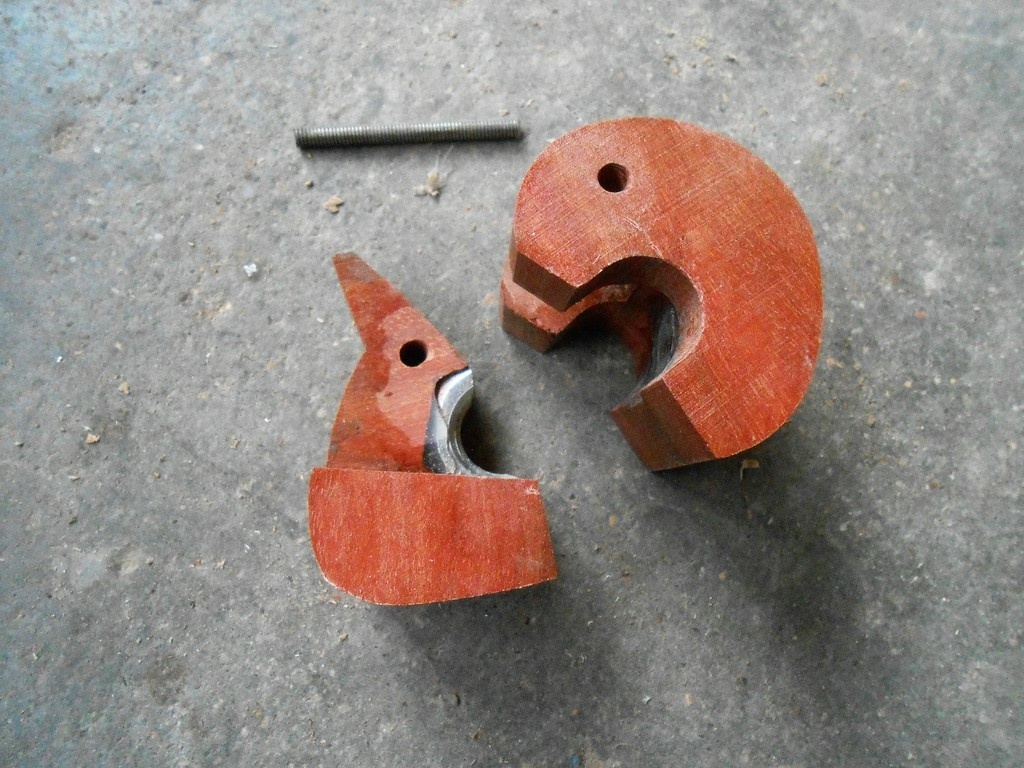

La noix démontée: On aperçoit le demi-écrou et l'aimant collé au milieu.

Les plans sont disponibles chez Neil Pask, mais c'est fait pour une grosse tige filetée, pas américain. Il faut donc très légèrement adapter.
