BEN83

Anneaux de lumière

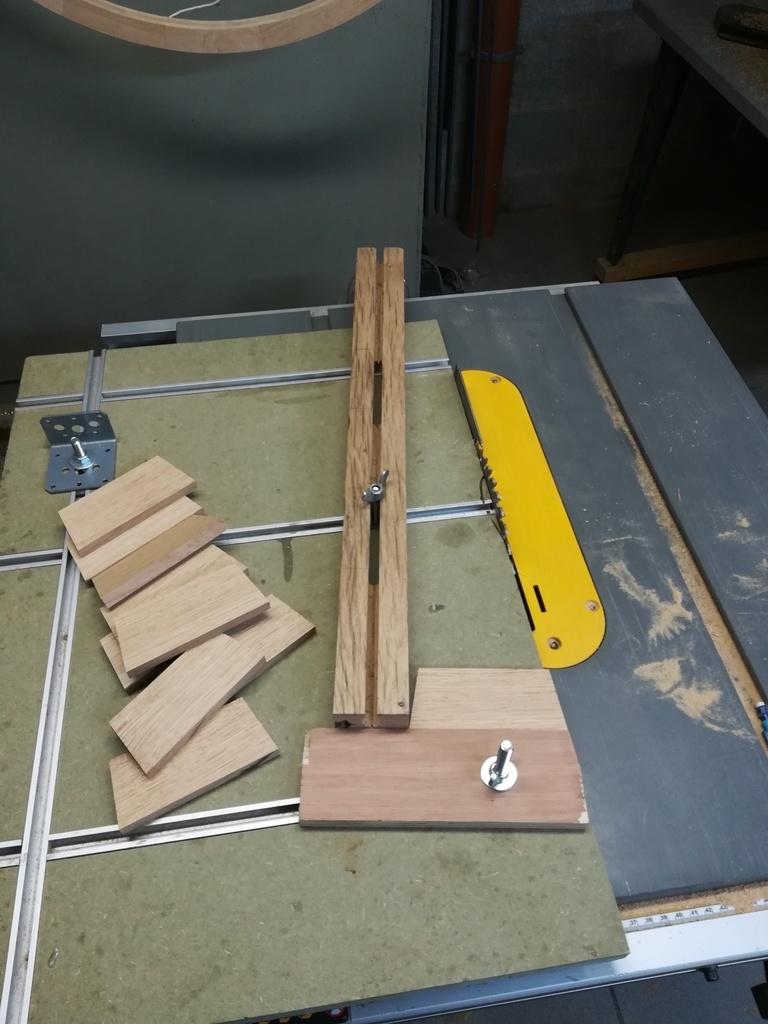

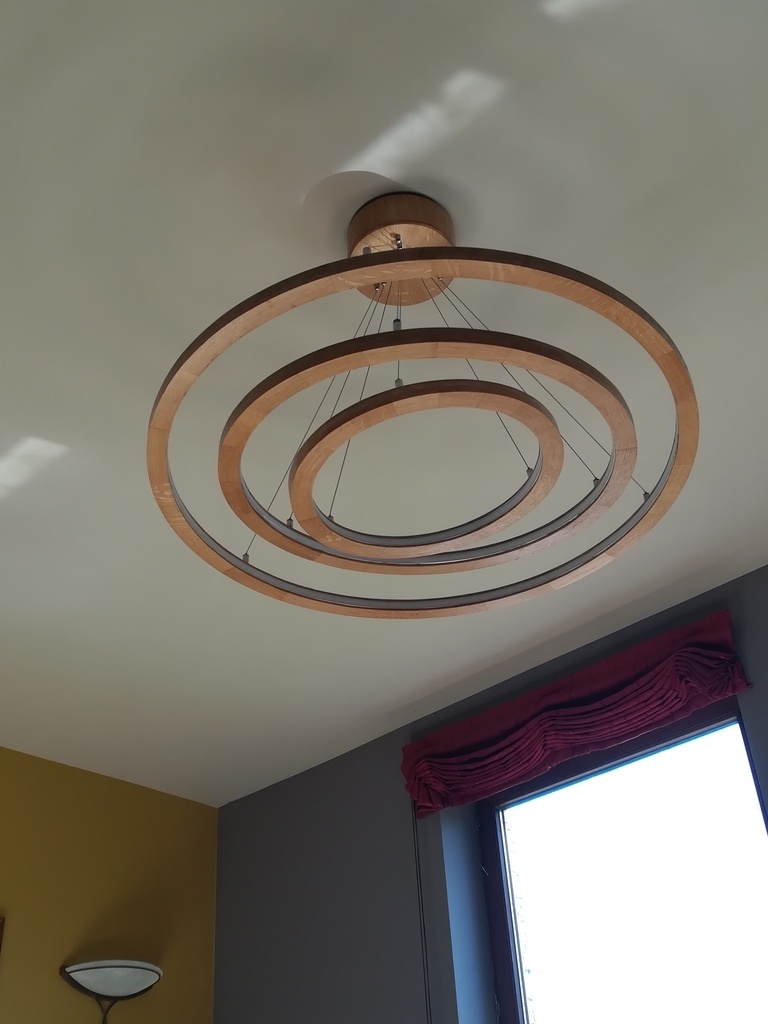

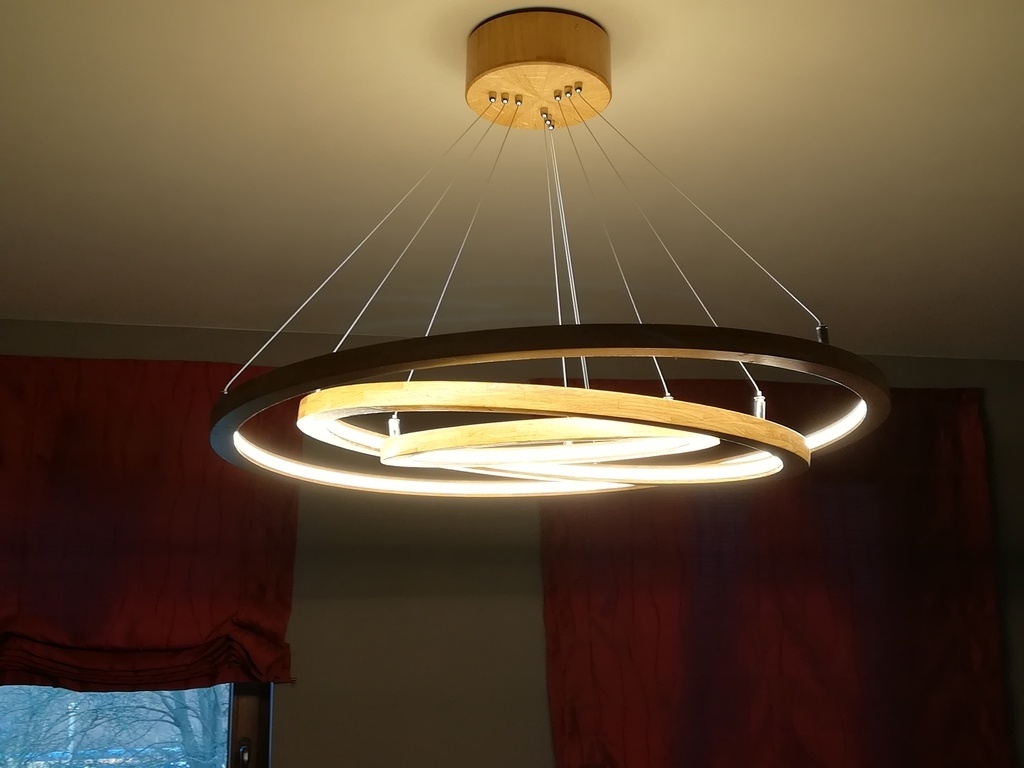

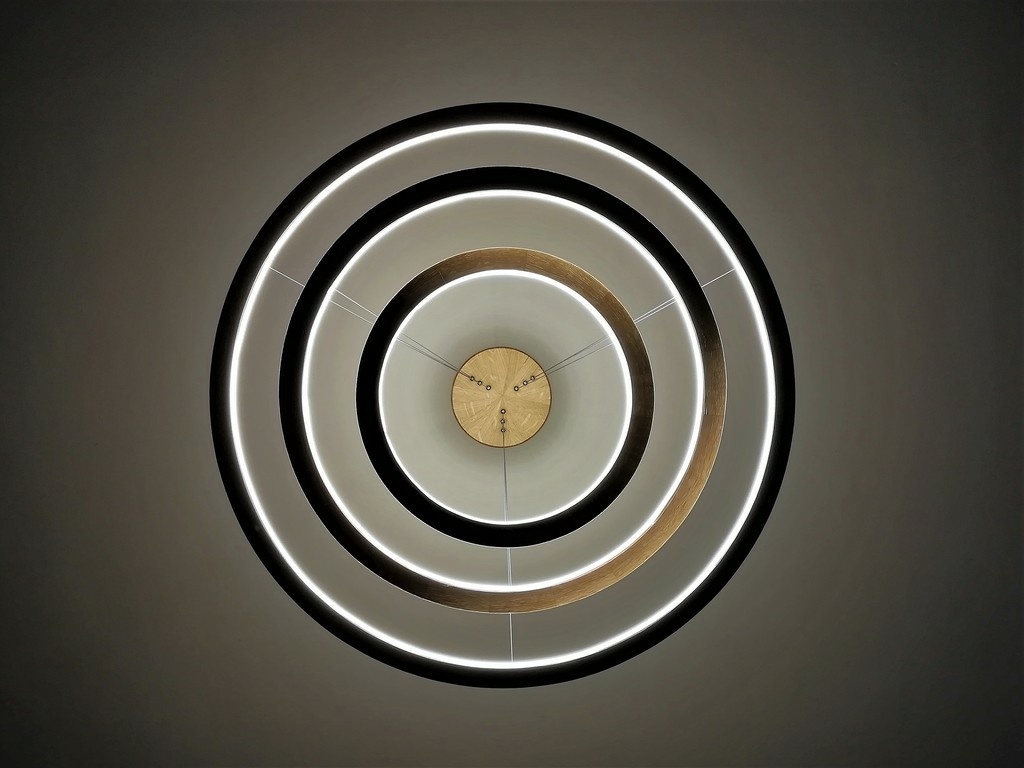

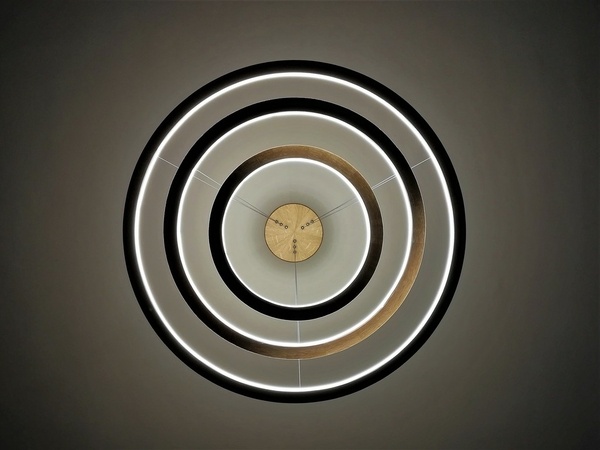

Nouveau lustre pour le salon. Chaque anneau est constitué de 60 segments (3 couches de 20) en chêne.
Le plus grand cercle mesure 90.cm de diamètre et les suivants sont de 70 et 50 cm.

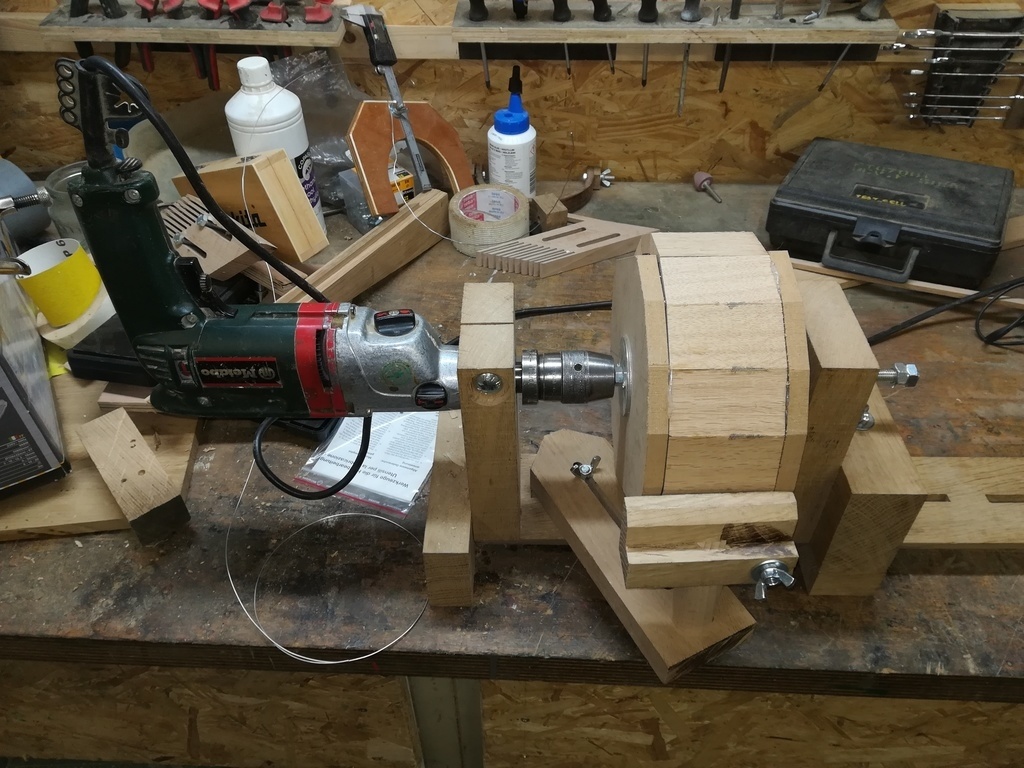

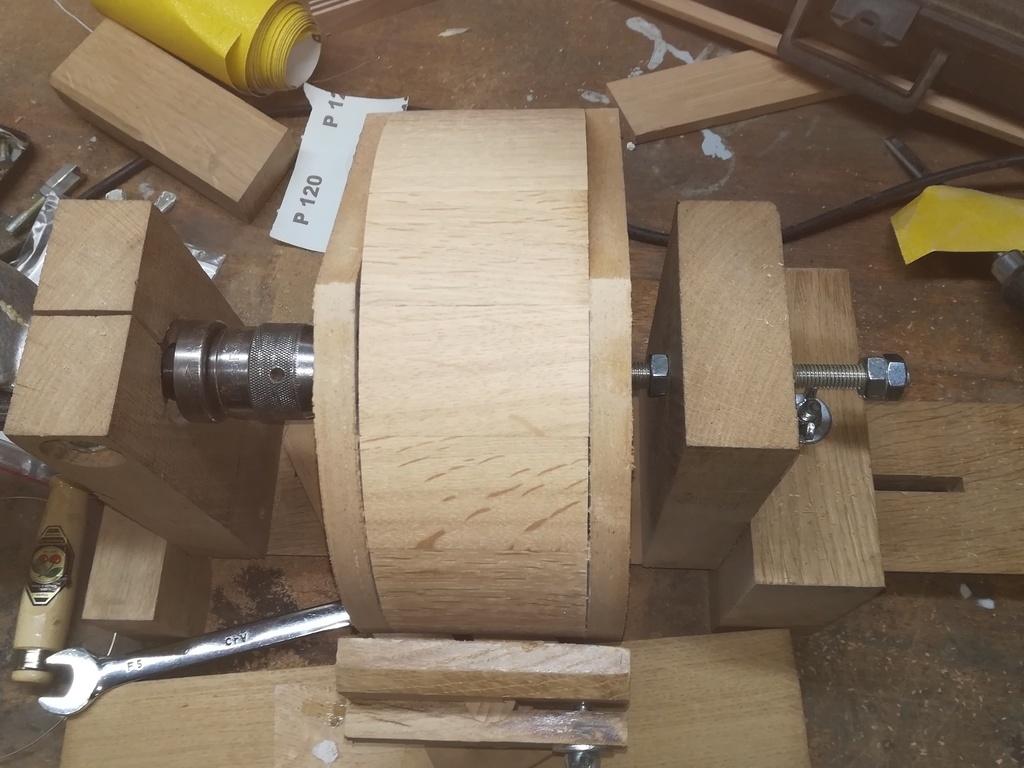

Pour cacher le transfo, j'ai fait un boite cylindrique que j'ai tourné à l'aide d'une foreuse.

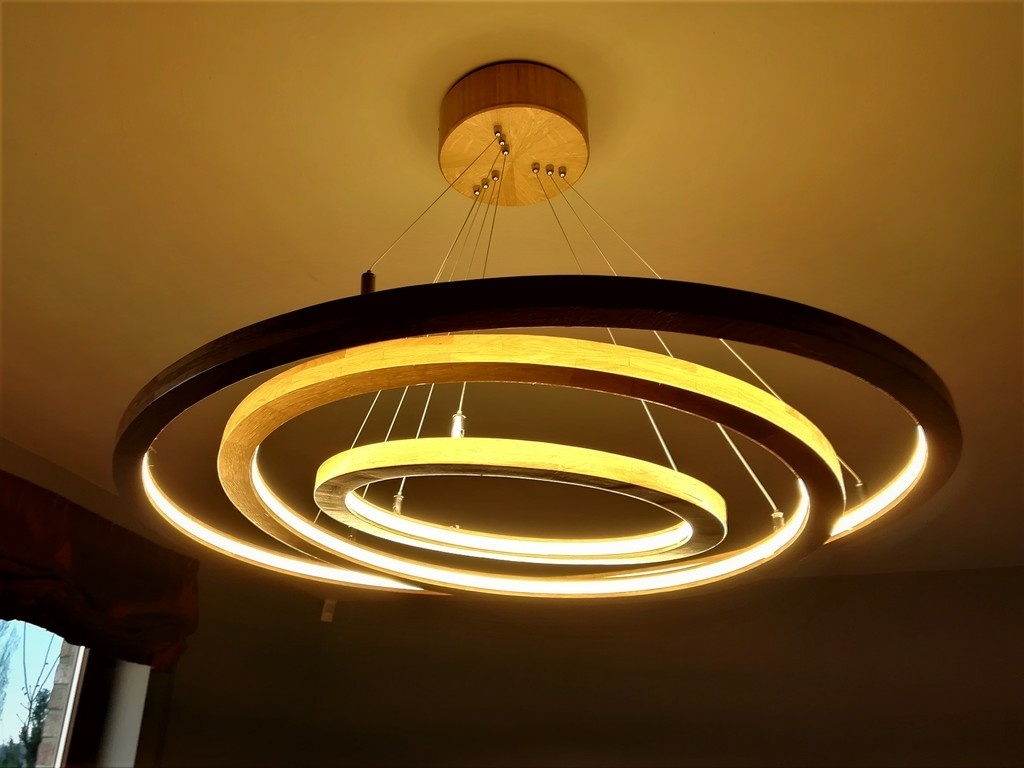

J'avais peur que l'éclairage soit un peu faible et j'ai acheté un ruban leds de 167 leds par mètre, ça flashe !! Faudrait que je regarde si possible de mettre un dimmer.

Comme j'ai galéré un peu pour trouver le matos, pour ceux qui serait intéressés, voici les liens où j'ai acheté les éléments électriques:

câbles suspension :
(fr.aliexpress....2311.0.0.tIPHwq)

profils alu:
(fr.aliexpress....2311.0.0.qJmxsT)

led:
(fr.aliexpress....2311.0.0.gedlJW)

led driver:
(fr.aliexpress....2311.0.0.yEKkQi)

Mis à jour

Publications associées


Discussions

BEN83  a publié la création "Anneaux de lumière".
il y a 3 ans
Nicoel

Joli, Bravo !

Boris Beaulant
( Modifié )

Whaou ! Le résultat est vraiment sympa. Astral même ;) ! Bravo !

Santé !
( Modifié )

Bravo.

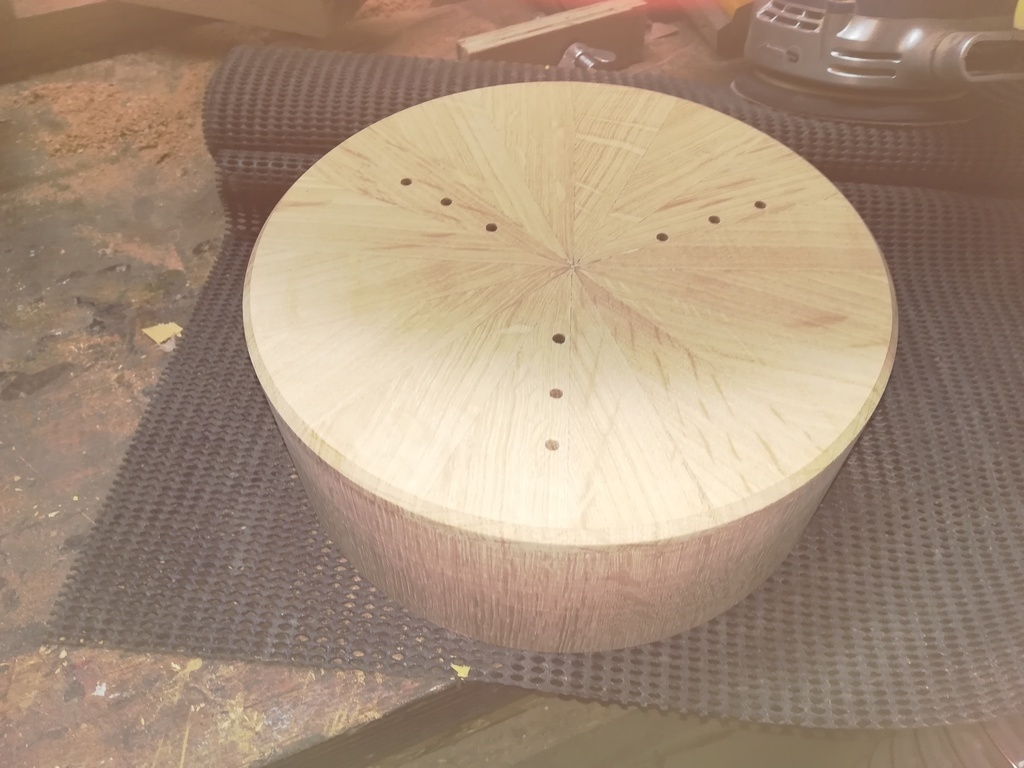

Joli détail de ton disque pour la boîte. Les rayons sont plus sympa qu'un simple disque découpé.

BEN83

Je trouve aussi, j'ai eu l'idée en voyant une chute de segment qui traînait

Kentaro

Superbe! Très beau.

kaj

J'aime bien, beau boulot!

Didier
( Modifié )

Bravo.
Belle idée de réalisation lumineuse ;)
Par où passe le courant ?

BEN83

Par 2 des 3 câbles de suspensions (12 V DC)

Vianney - VICA

Canon. Le jus passe dans les câbles ?

Termite
( Modifié )

Superbe. Cela fait très anneaux de saturne. Magnifique en tout cas. Est ce que tu as décalé les joints de chaque élément des anneaux pour que cela soit plus solide?

BEN83

Oui les joints sont décalés de 1/2 à chaque couches. Dans la 2eme couche, j'ai fait un trait à la défonceuse sur 1/3 de la circonférence pour passer un des deux câbles d'alimentation

Termite

Ok merci pour ces détails. Et encore une fois c'est très joli.

neduhamel
( Modifié )

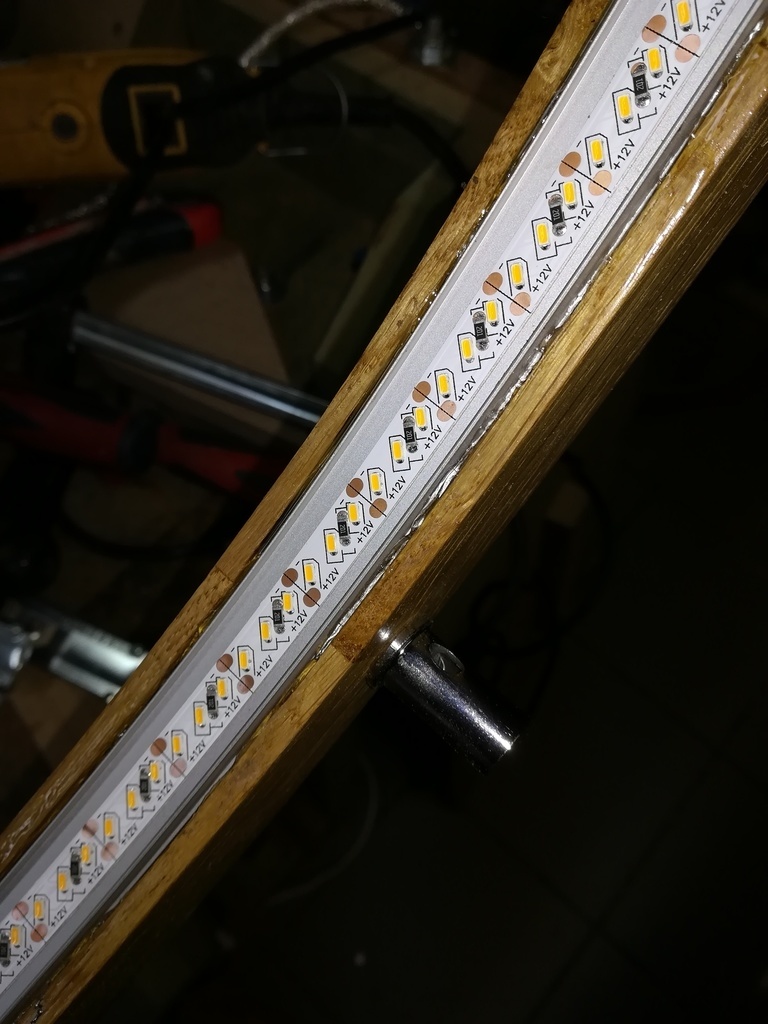

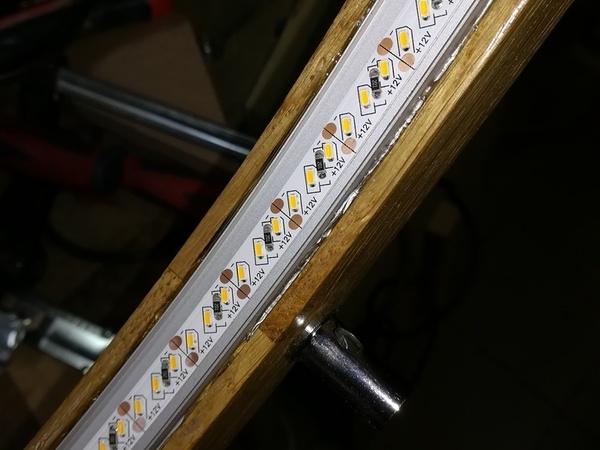

Très joli. Quelles attaches et type de câble as-tu utilisé ? Est-ce que la bande LED est dans un profil alu pour fixer le diffuseur ? Si oui, comment l'as-tu courbé ?
Merci !

BEN83

J'ai ajouté les liens achats de matériels à la fin de la présentation. Livraisons des fois rapides (1 semaine) des fois lentes (1 mois pour le 2eme ruban led car je n'ai pas eu assez avec 5m car j'ai ajouté le petit cercle par après. Donc, patience.

Pierro

Magnifique. Belle réalisation et chouette idée.

BEN83

Merci pour vos commentaires, je viens d'ajouter où j'ai acheter le matériel à la fin de la présentation.

ecto1

super sympa.

Benwood

Très belle réalisation, tu m'a devancé, merci pour les liens du matériel.
bonne continuation

Vianney - VICA

Merci pour les liens. cependant je ne comprend pas par où passe l'alimentation entre le transformateur et les bandeaux led. tu peux nous éclairer?

BEN83
( Modifié )

Vianney - VICA Par 2 des 3 câbles qui servent à suspendre chaque anneaux. Le premier est raccordé au 0v, le 2eme au 12V et le 3eme ne sert qu'à suspendre. Dans les anneaux, j'ai réalisé avec la défonceuse une rainure sur 1/3 de la circonférence dans la couche du milieu pour ramener le 12V au niveau du 0V et pouvoir souder les 2 fils au début du ruban led. J'espère que c'est un peu plus clair

Vianney - VICA

Merci. Je pensais à cette solution, mais sur le lien des câbles que tu as donné, sur les photos, il y a un fil électrique en plus.

BEN83

C'est prévu pour suspendre des éclairages de forme carrée ou rectangulaire, donc c'est mieux avec 4 câbles. Pour un cercle, je trouvais plus joli de n'en utiliser que 3.

Ste24350
( Modifié )

BEN83 t'as bien fait d'en mettre que trois! y compris pour les anneaux.

amiducheval

Vraiment magnifique, j'adore le côté très fin de l'ouvrage.

Cinq Quinze

Magnifique, j'aime beaucoup!!

Ste24350
( Modifié )

je trouve que c'est superbe. je garde l’idée!
je comprend pas trop comment tu as fait les anneaux tu a collé plusieurs couche de petite plaquettes en quinconce, c'est ça?

BEN83

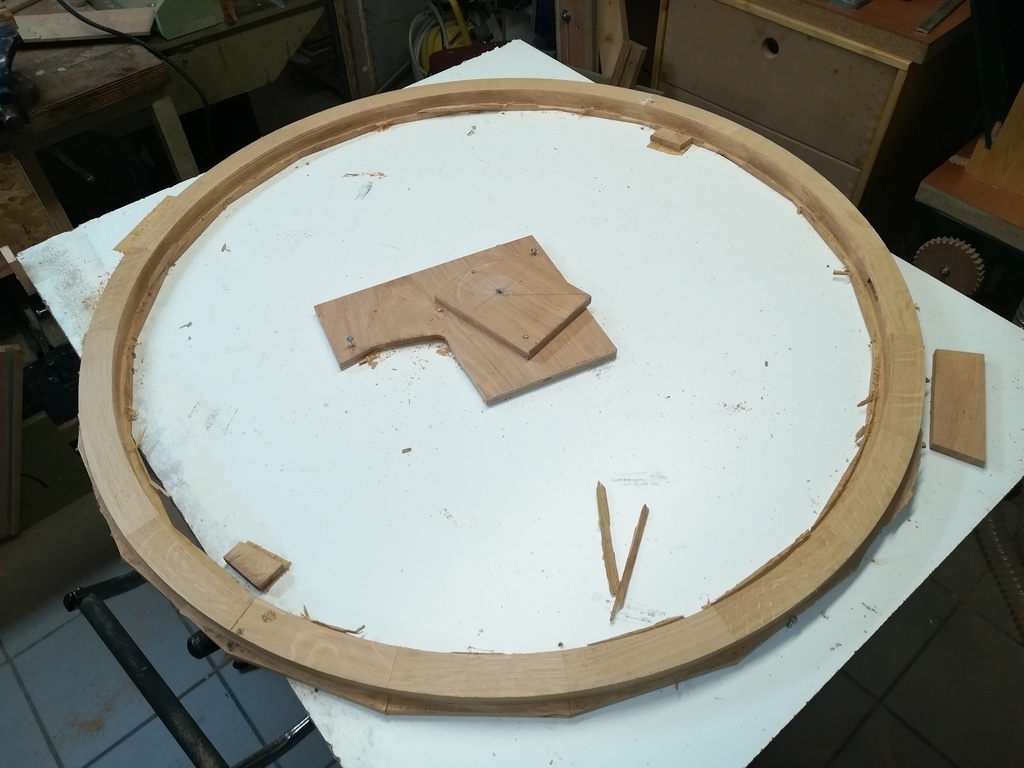

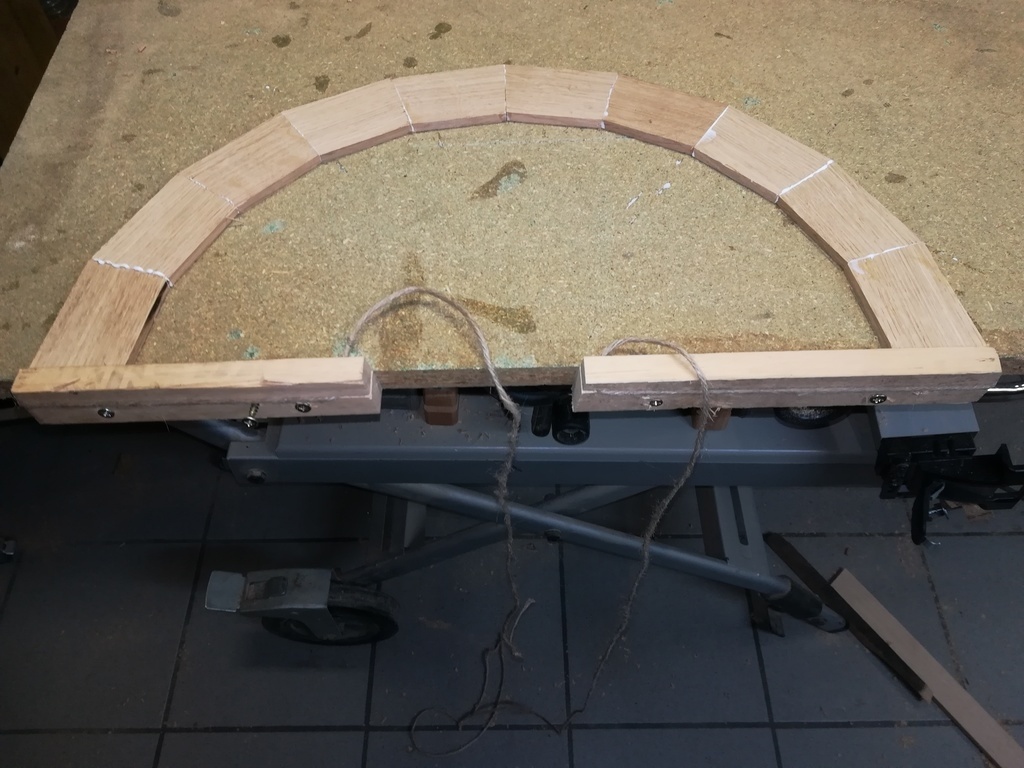

Oui, c'est bien ça. Je les ai collées par 10 pour faire des 1/2 cercle. Quand j'ai eu 6 demi cercle j'ai les assemblés en trois couches en décalant d'un demi segment à chaque couche. voir photo 2 dans l'assemblage.
