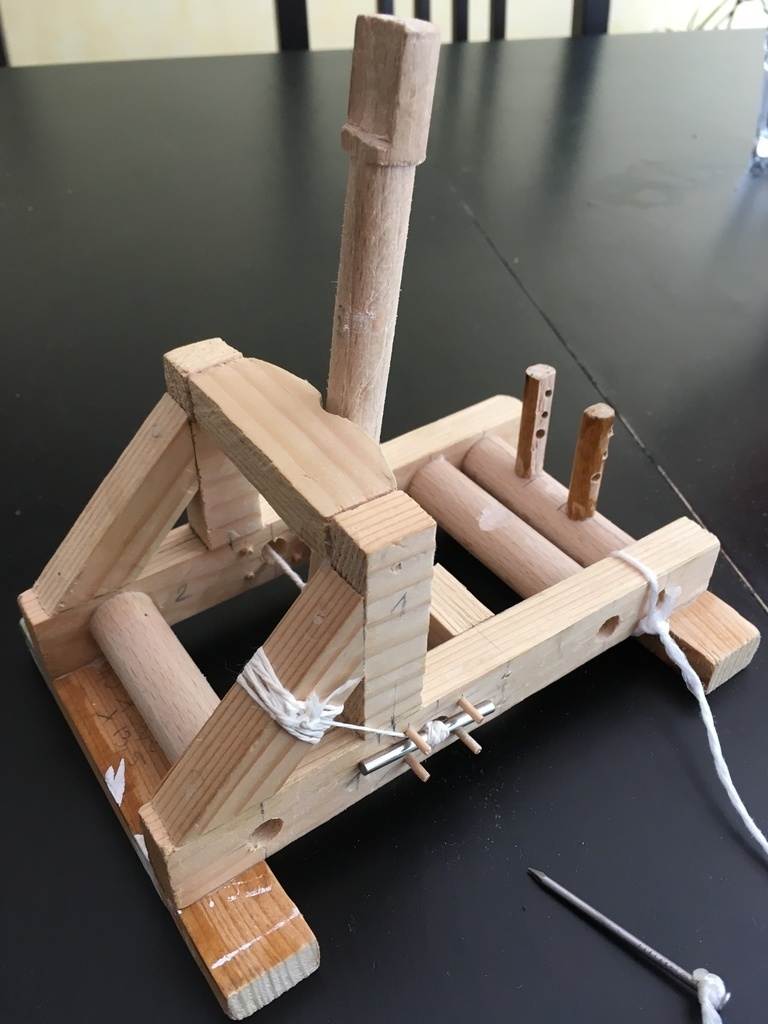

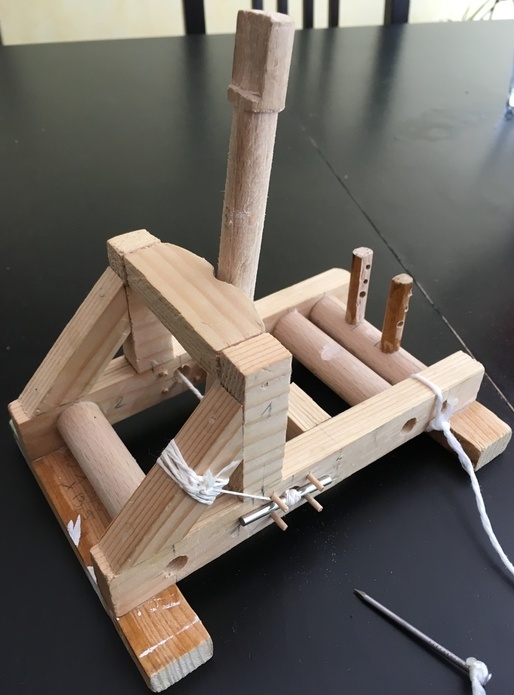

Une catapulte pour amuser les petits ... et les grands !


Je partage avec vous ce petit projet sans fioritures réalisé avec des chutes de bois. Le but est ici d'amuser les enfants qui sont en plein dans leur période "château fort". Et je confirme, ça les amuse :-) ... et moi aussi.
Si d'autres souhaitent réaliser un projet similaire, un petit retour sur le système de propulsion du bras de la catapulte. Au début j'ai essayé avec plusieurs type d'élastiques. Mais même avec l'élastique tendu au maximum le jet était était au final assez mou. Second problème, au bout de quelques jours l'élastique en tension permanente finissait par se détendre et se casser.
Après plusieurs essais, ce qui fonctionne finalement le mieux c'est de la corde. Ici la catapulte est petite (environ 15cm * 10cm), j'ai utilisé de la ficelle à gigot. Bien tendue la rotation du bras est beaucoup plus dynamique et puissante qu'avec l'élastique et ça tient bien dans le temps...


Discussions

qla a publié la création "Une catapulte pour amuser les petits ... et les grands !".il y a 5 jours
Kentaro


Bonne idée la ficelle à gigot!

Il vaut mieux que le "levier" soit le plus léger possible, sinon, une bonne partie de l'énergie est simplement utilisée pour le soulever.

qla

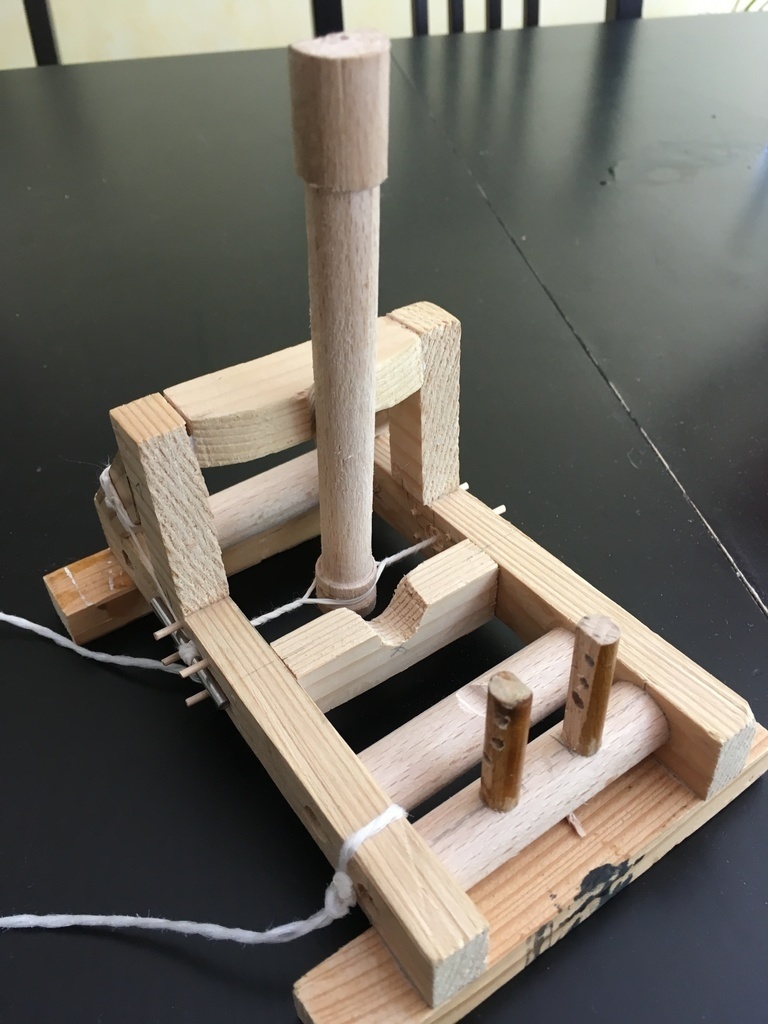

Effectivement. J'ai fait le bras avec de le tige ronde en hêtre en diamètre 14 qui trainait dans le fond de l'atelier. Ca ne se voit pas bien sur la photo mais j'ai justement réduit le diamètre du bras pour l'alléger un peu. Sans tour à bois je n'ai pas pu le réduire autant que souhaité initialement. J'en ai improvisé un avec ma perceuse, mais c'était un peu bancale :-)

Peuch

C'est trop cool, tu aurais possibilité de nous mettre les plans ?

qla

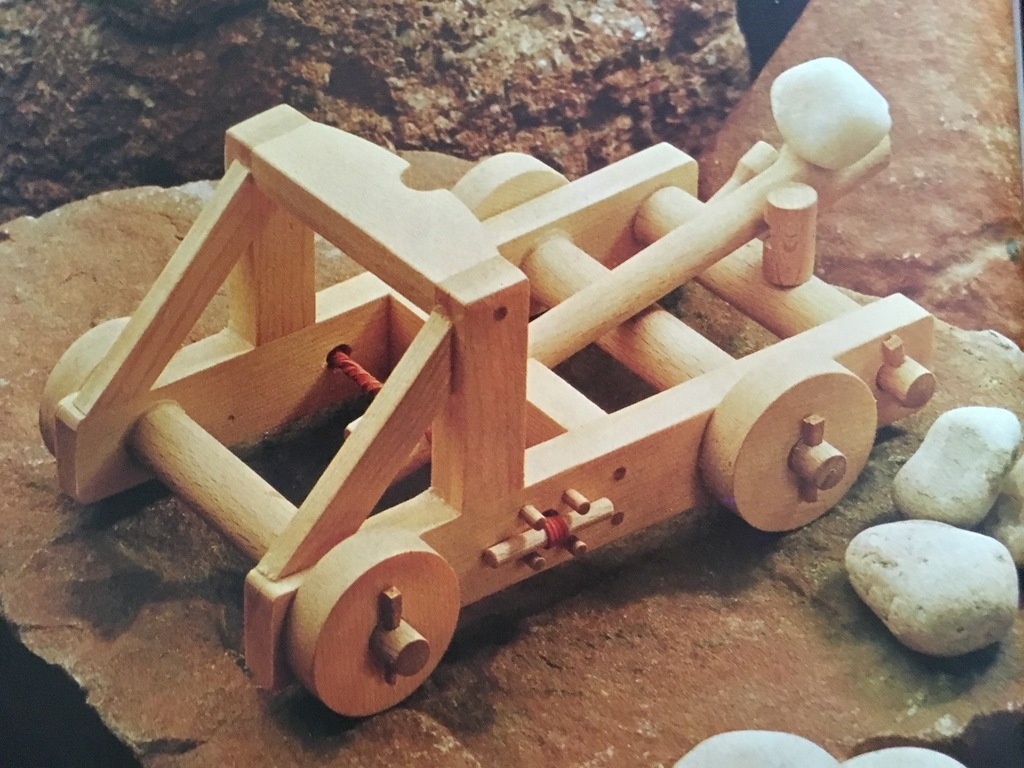

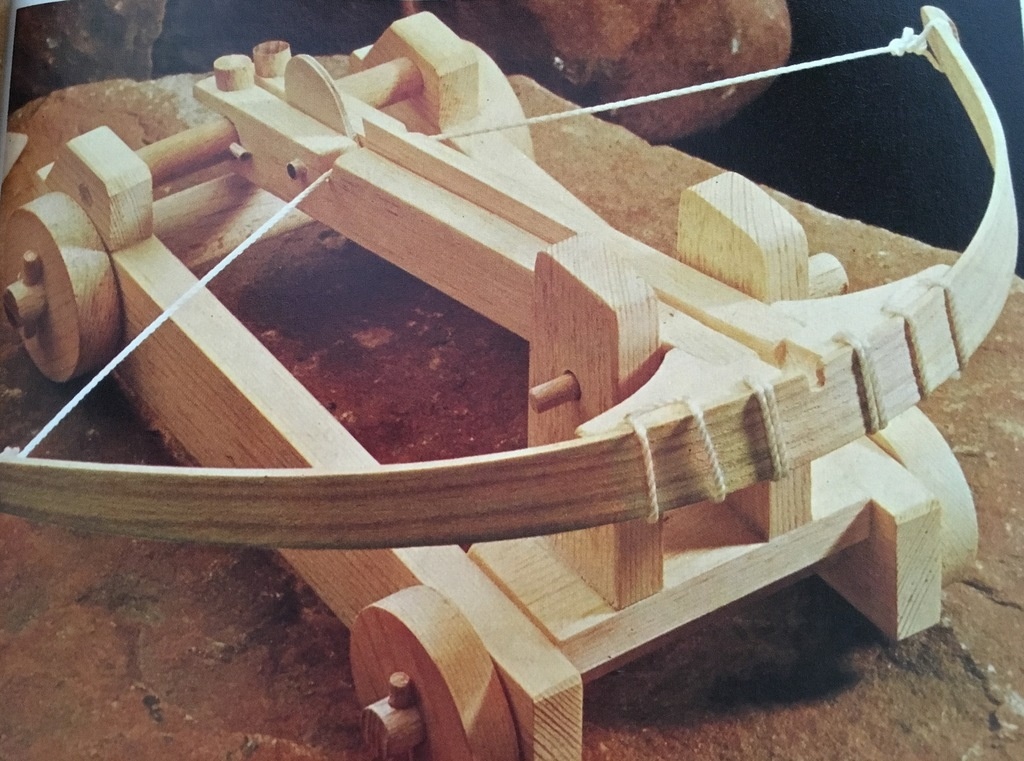

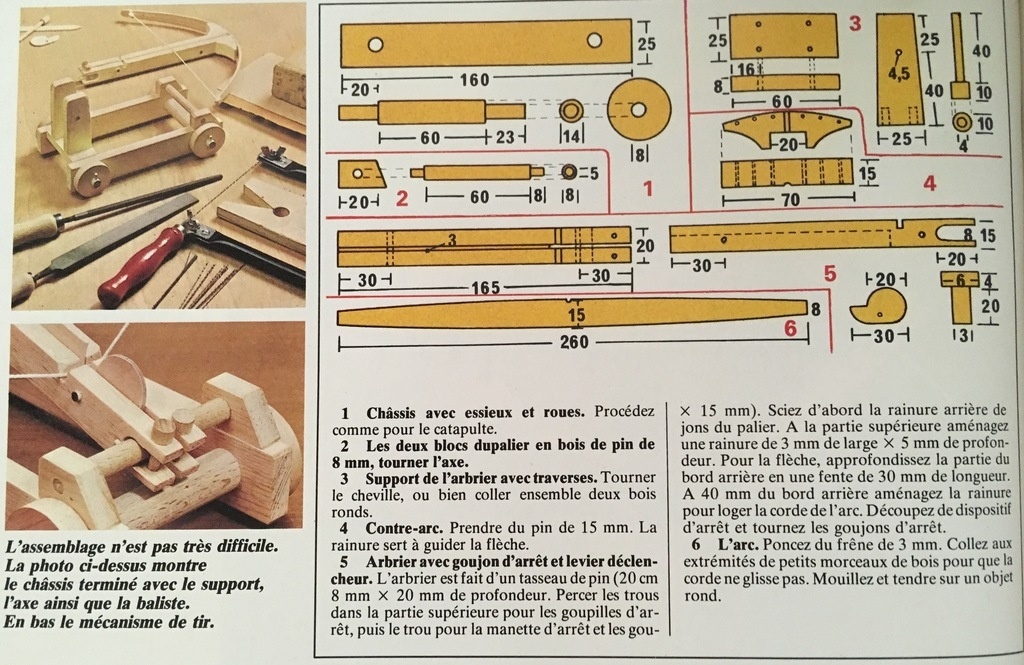

@peuch je vais essayer de retrouver ça ce soir. Je n'ai pas de plans sur sketchup ou autre du genre. J'ai pris le modèle sur un vieux guide fait par Bosch dans les années 70-80 que j'ai récupéré chez mon père et qui expliquait comment faire plusieurs réalisations (meubles, jouets...). Il y avait aussi une arbalète à côté. Je mettrai les deux...

qla

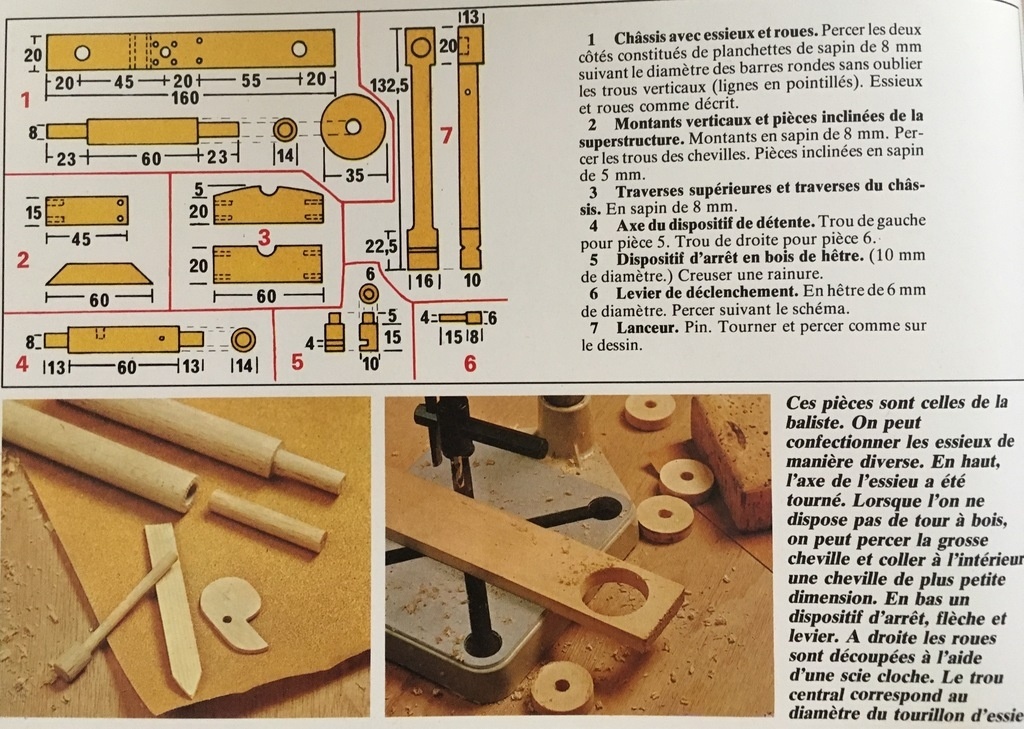

@peuch comme promis voici ce qui m'a servi pour la réalisation de cette catapulte. C'est assez succinct. Il y a le détail des pièces et quelques indications mais pour l'assemblage il faut se fier aux photos...

Peuch

Trop trop top, merci beaucoup

Peuch

A la limite, si je n'abuse pas trop, je suis dingue de ces vieux bouquins, et une copie numerique serait un bonheur...

qla


Franchement c'eût été avec plaisir, mais le livre en question compte 200 pages, évidemment aucune possibilité de le passer dans une trieuse pour un scan automatique. Je t'avoue que je n'ai pas le courage de scanner les 200 pages une par une... Voici la couverture du livre, peut-être que tu peux le trouver sur le net quelque part. Sinon je peux peut-être te le prêter si on arrive à trouver un moyen de se le faire passer...

Peuch

Effectivement...
J'habite en corse si d'aventure tu viens en vacances chez nous😉😉😉

qla


Ah oui, la Corse ça fait un peu loin :-) ! Je garde ça en tête. À l’occasion...
