Maxime21

Un nouveau dôme en arêtier cintré


Bonjour à tous, je vous présente une de mes réalisations que j'ai faite à titre d'exercice pour le plaisir.

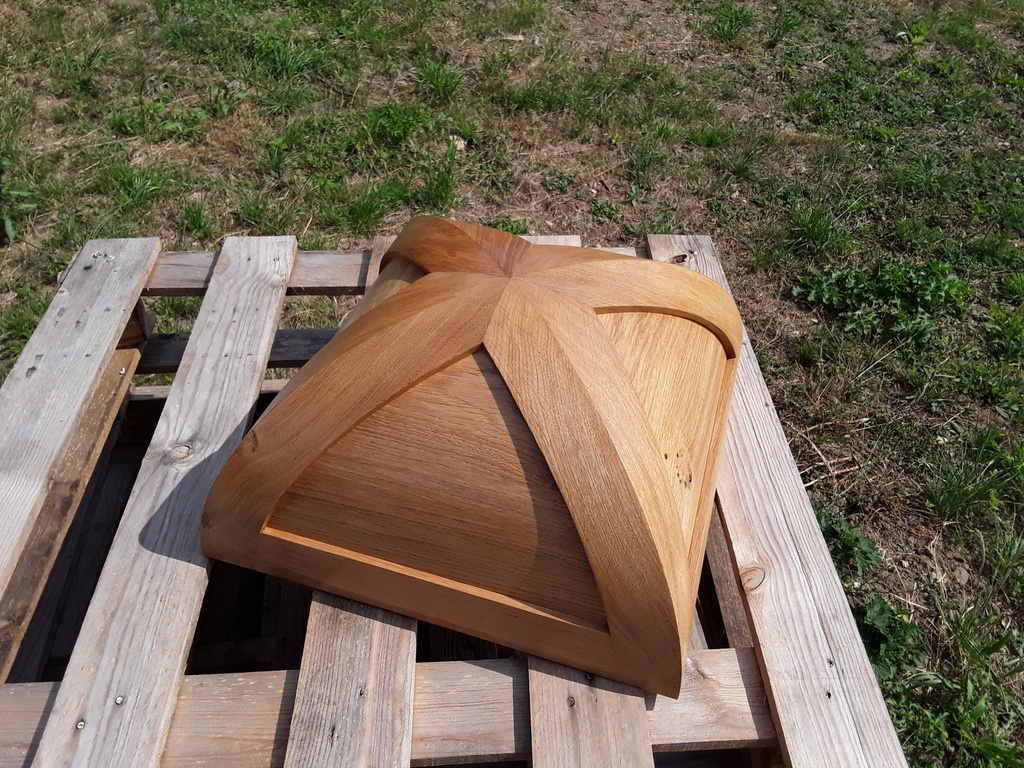

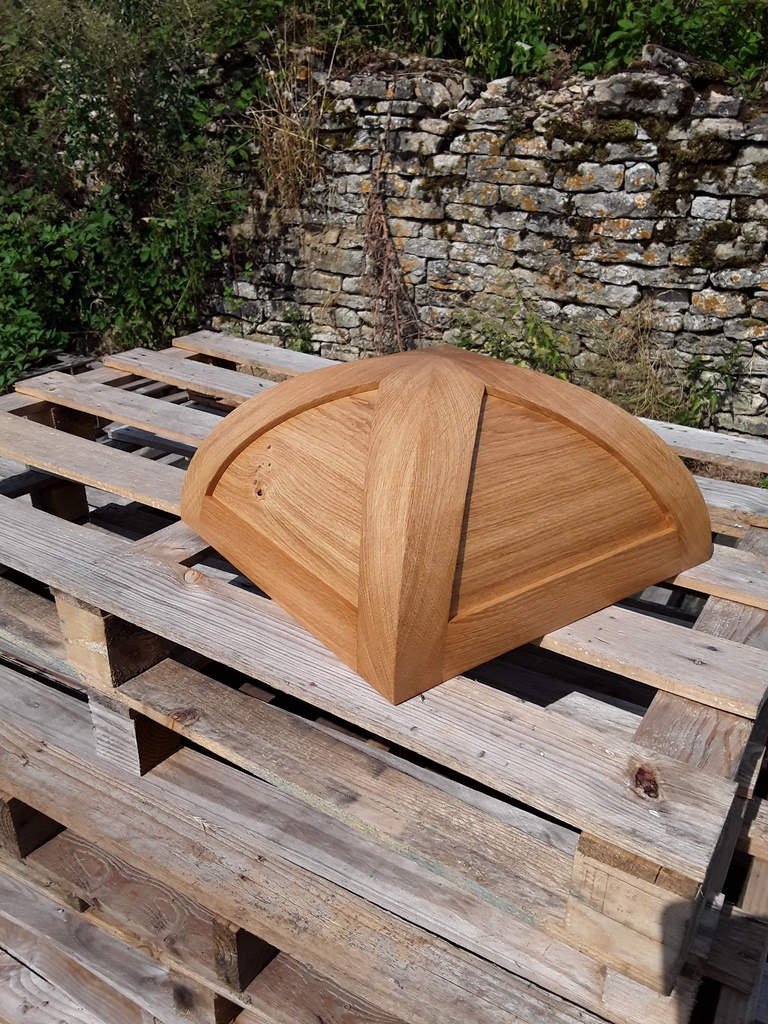

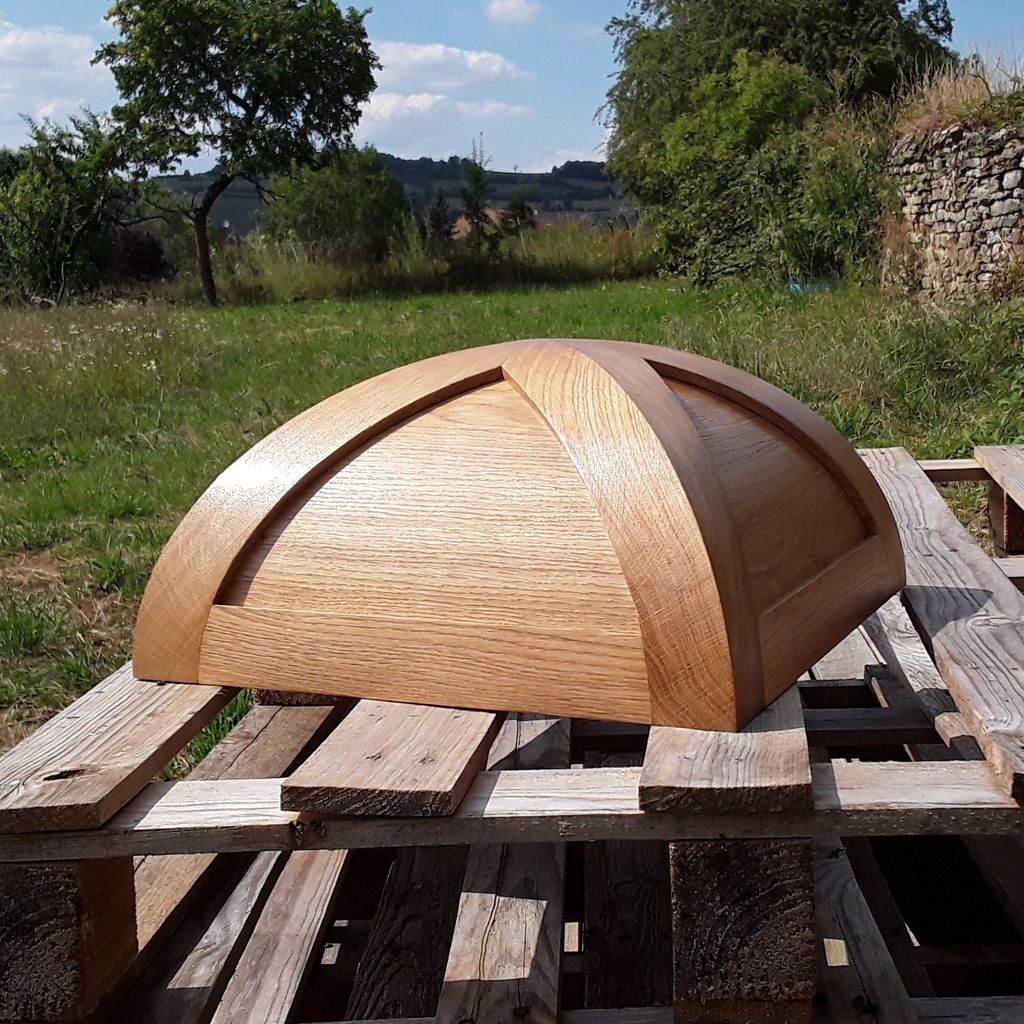

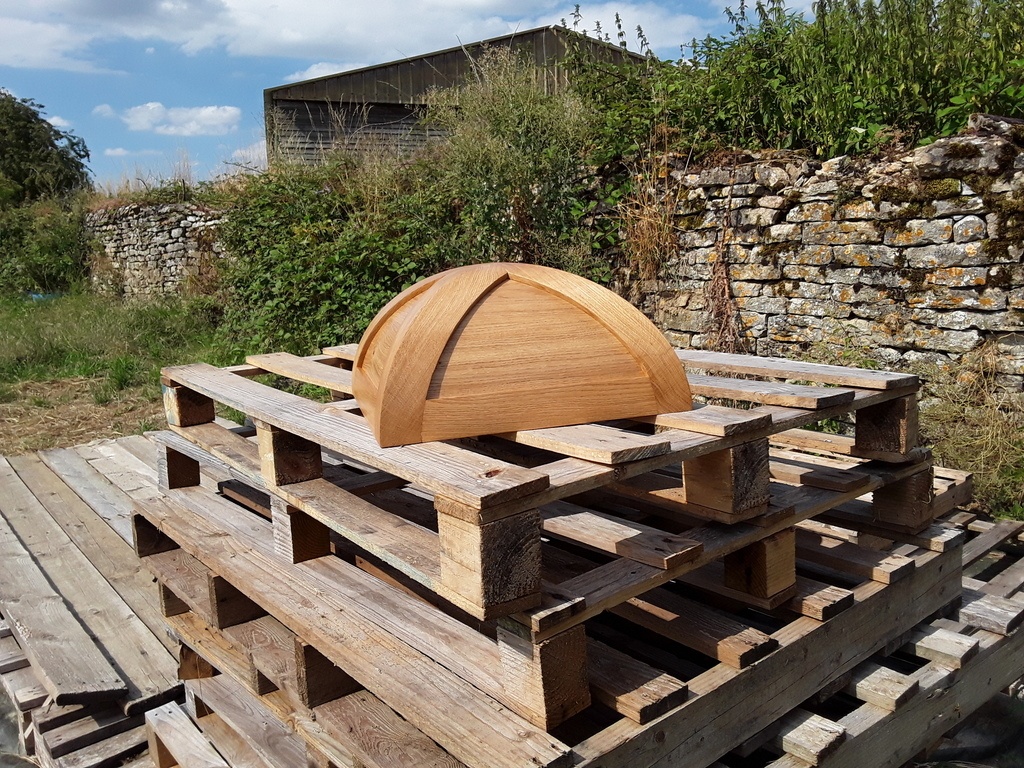

Il s'agit d'un dôme en arêtier cintrė, il est sur le plan carré (j'ai utilisé la méthode par section pour le tracer), ses chants sont d'équerre et il est constitué de traverse et de panneau.

Le sujet est super intéressant tant au niveau du tracé, du façonnage des pièces de bois ou encore de la réalisation des différents gabarits.

J'ai mis un peu de temps à le réaliser car j'avais faits un premier essai avec deux arêtiers et un panneau pour voir une première fois les usinages, le débillardement des chants...(J'ai trouvé cela utile car ça ma permis de ne pas reproduire certaines erreurs par la suite)

L'ouvrage n'est pas parfait ( des petits défauts par forcément perceptibles sur les photos) mais je m'améliorerais pour ma prochaine pièce ;)


Discussions

Maxime21 a publié la création "Un nouveau dôme en arêtier cintré".
il y a 5 ans
Boris Beaulant

WoW !

sylvainlefrancomtois
( Modifié )

Toi tu vas aller loin ;) !!!!!!!!!! top top top !!!

Maxime21

Oui j'espère, merci

niconathy
( Modifié )

Excellent!!! Super abat jour.

Maxime21

Ah ah oui pourquoi pas :)

Kentaro

Wouhah....

kaj
( Modifié )

Chapeau c'est le cas de le dire ! Excellent !

Maxime21

Merci Kajmed

Bapak
( Modifié )

Énorme , tres reussi

Maxime21

Merci

sylvainlefrancomtois
( Modifié )

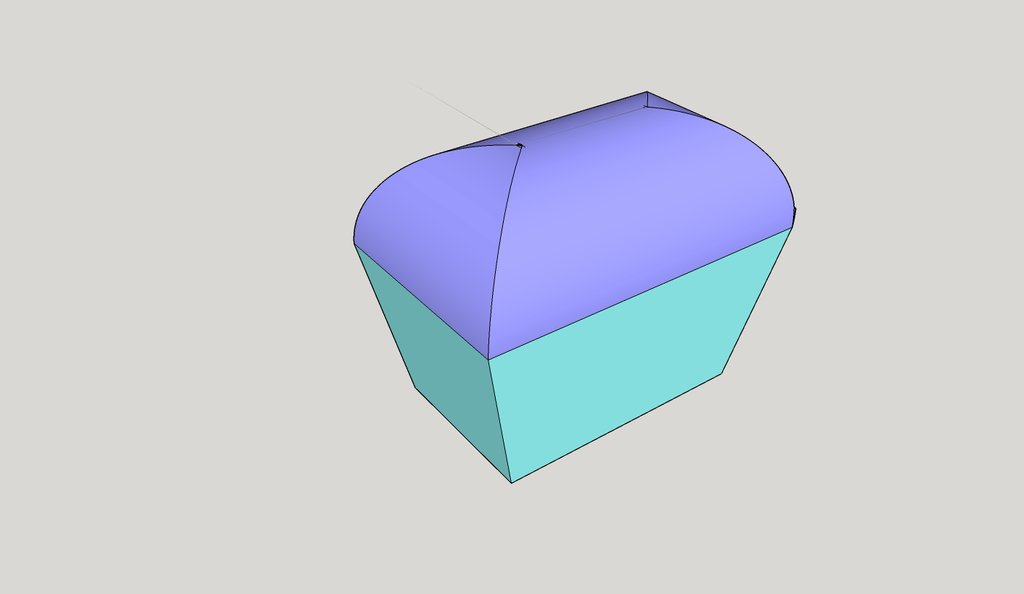

bon prochain exercice , un coffre en arêtier droit et cintré ,et assemblage petit cadre (moulure raccords d onglets et panneaux plate bande en rainure) , plus médaillon central sur les longs pans du couvercle ! ;)

En résumé , arêtier droit , cintré , et du croche ! amusant à dessiner

Je rigole !! et encore bravo !

Maxime21

Ah punaise tu lis dans mes pensées pour le prochain sujet.... Mais pas avec tous les éléments que tu cites, je n'en ai pas encore le savoir..

sylvainlefrancomtois

ça va venir rapidement ,surtout avec le plaisir que tu prend !!

Maxime21

Tu m'étonnes c'est un régal

Kentaro
( Modifié )

komentafé ?

Maxime21

Pour la réalisation ?

Kentaro

Conception, réalisation, on veut TOUT savoir... :)

Maxime21

Ah ah, et bien les 4 arêtiers sont des masses capables composé de deux morceaux de bois.

Coupe de pied et de tête réaliser à la scie à format.

Arrête supérieure et sous face des arêtiers réalisé au bouffe tout à la toupie avec des gabarits.

Chantournement des arêtiers réalisé avec un gabarit à la toupie.

Le délardement des arêtiers ( ce qui donne les faces ) ainsi que la partie convexe des panneaux et traverse réalisé avec un berceau à la scie circulaire.

La partie concave des panneau et traverse réalisé à la scie circulaire en inclinant ma lame et en attaquant perpendiculaire à celle ci.

Un champignon sur une affleureuse ( j'ai pris une affleureuse car la table est plus petite qu'une defonceuse) pour réaliser les rainures des arêtiers.

Debillardement ( réalisation des chants ) fait à la main.

Un autre champignon pour faire la languette des panneaux sur les deux partie cintré.

Un gabarit pour faire la languette sur la partie droite et inférieure du panneau.

Un gabarit sur une def pour faire les rainure des traverses.

Arrasement des traverses fait à la main.

Voilà pour résumer les différentes étapes... il y a sans doute d'autre technique, méthode de faire....

Kentaro
( Modifié )

Merci, je vais essayer d'imaginer... ;) (avec un dictionnaire)

Maxime21
( Modifié )

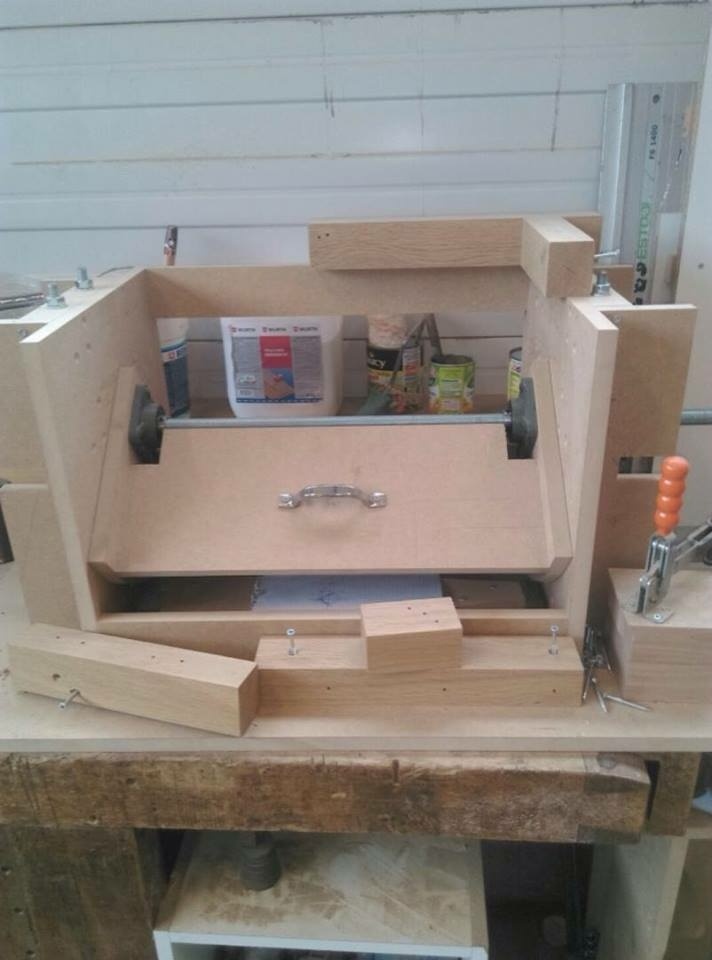

Kentaro voilà le berceau avec du basard dessus...

Kentaro
( Modifié )

Maxime21 merci!

OlivierG

Superbe!

Sébastien Guillot

Whaou !!!!

Papy1958

Woaw super

Nicoel

Net et précis, Bravo !

C'est un exercice ou tu en feras quelque chose par la suite ?

Séverine
( Modifié )

Vraiment excellent 👏 . Ça doit être un vrai bonheur à réaliser !
Est-ce que tu as prévu de nous faire un pas à pas sur cet ouvrage (ou un des suivants qui devraient intégrés autant, voire plus, de technicité que celui-ci) ?

graeme

excellent ,je n'est pas le courage de ne lancer dan une telle réalisation

ecto1

chapeau.

FMJ

Très bel exercice !
