Little Wood Kid

Grenouille de charpentier

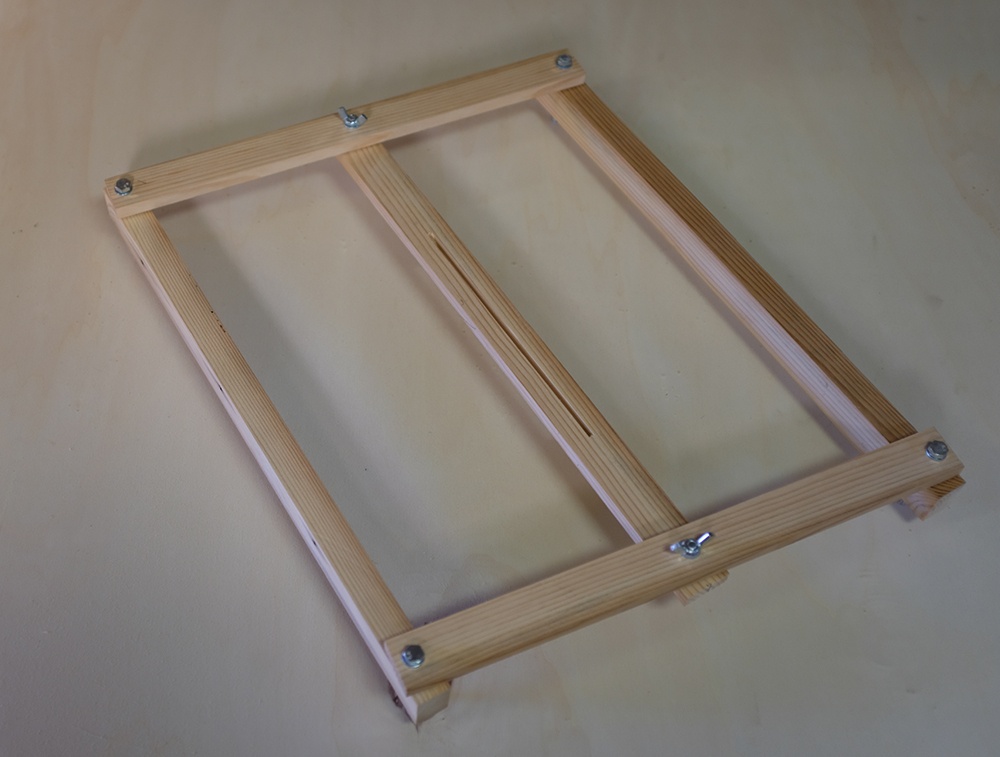

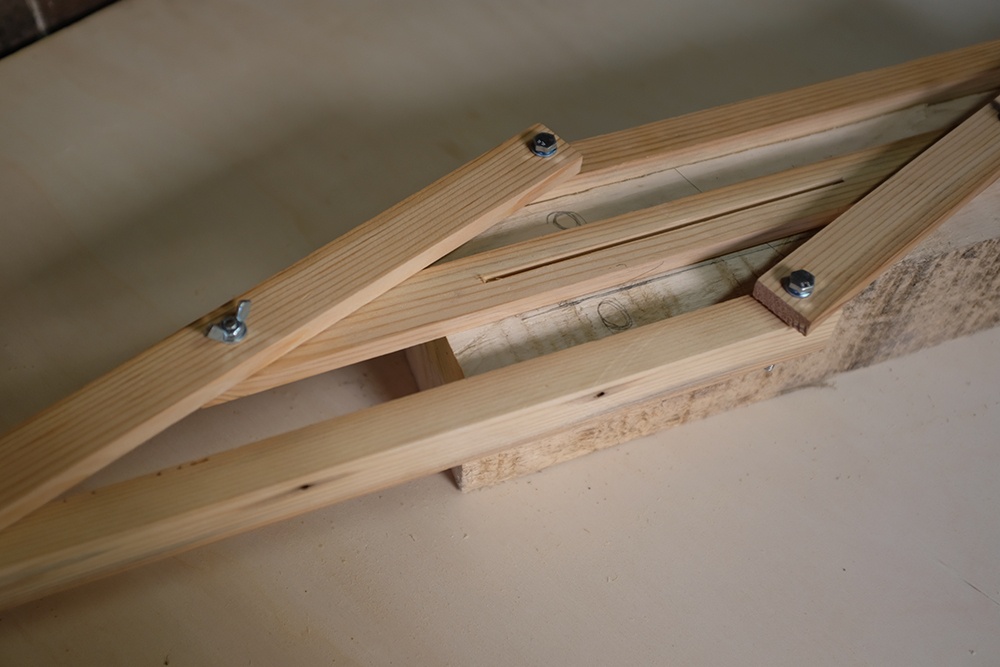

Petit projet pour tracer rapidement des tenons lors d'une construction de charpente (et vous faire économiser un achat à 200/300€^^) : une grenouille de charpentier !

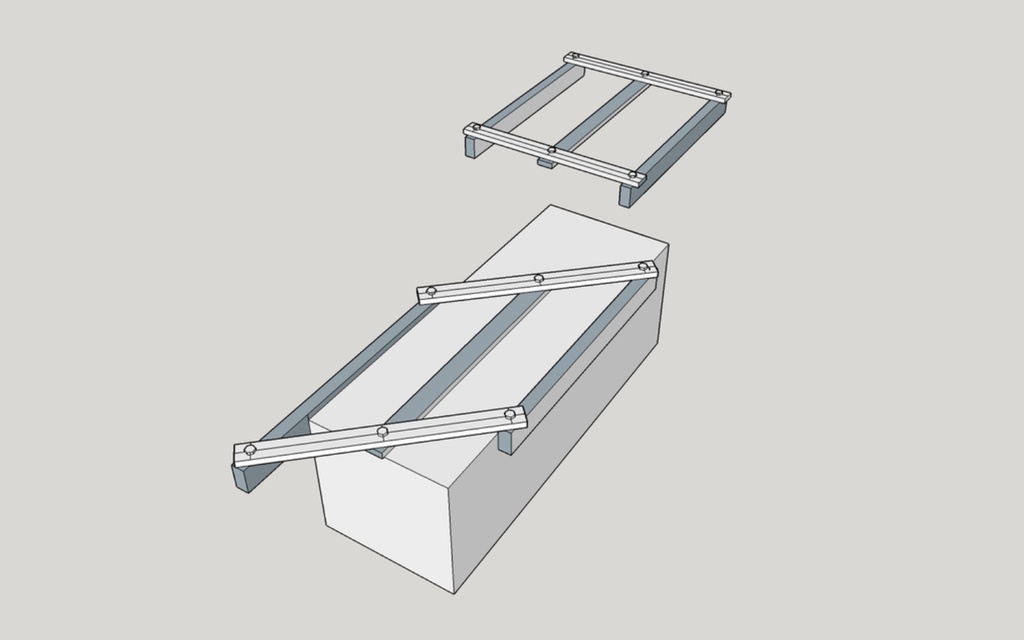

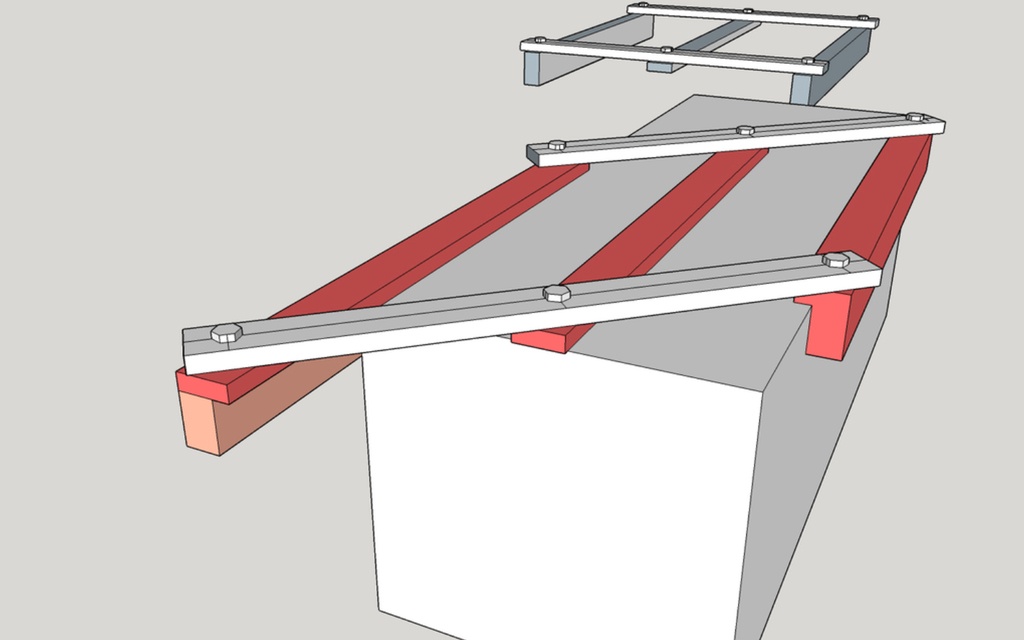

  • Plan : voir images -> Crée par Sylvainlefrancomtois
  • Musique : Asa Martin "She Ain't Built That Way"
  • Grand MERCI à Sylvainlefrancomtois pour la mise à disposition de son plan : bit.ly/2xSVhY4

Discussions

Little Wood Kid  a publié la création "Grenouille de charpentier".
il y a 5 ans
RIRI212

Merci pour l'idée ! Très cholie la "boite à clous/vis".. ..par contre .. la musique... c'est Country, Country !.... Bon c'est vrai avec un pseudo comme ça... ;-))

Santé !
( Modifié )

🐸🐸

sanglier
( Modifié )

les assemblages des bois de charpente sont toujours " a cheval" sur des traits de lignage les charpentiers utilisent des " jauges " qui correspondent aux largeurs de tenons et mortaises ils travaillent du bois brut de sciage parfois vrillés et pas droit ou mal equarris manuellement ils n'utilise pas d'équerre nu trusquin mais un fil à plomb ajouré et un niveau pour la "mise sur ligne(l'epure) et ensuite "le piquage des assemblages avec le fil à plomb par fois des "ligne de rampe " pour des precisions d'arasements sur du flasch

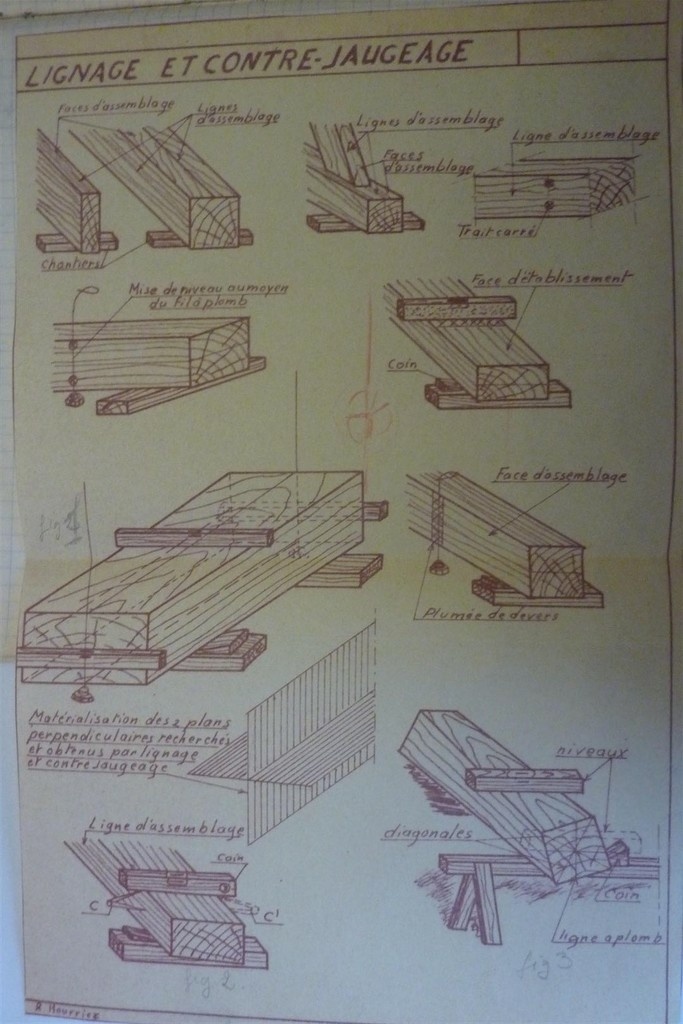

on se sert du contre jaugeage et fil à plomb pour descendre bien droit une mortaise borgne en charpente
sur certaines charpente on retrouve ces elements : lignage , queues de piquage la croix pour mortaise en pente , les marques conventionnelles qui ressemblent un peu aux chiffres romains parfois la plumée de devers et le trait de rameneret sur poinçon et poteaux pour piquage des liens ....
je n'ai jamais utiliser de grenouille.... peut etre utile pour traçage d'une planche a deligner en deux

Cerberus86

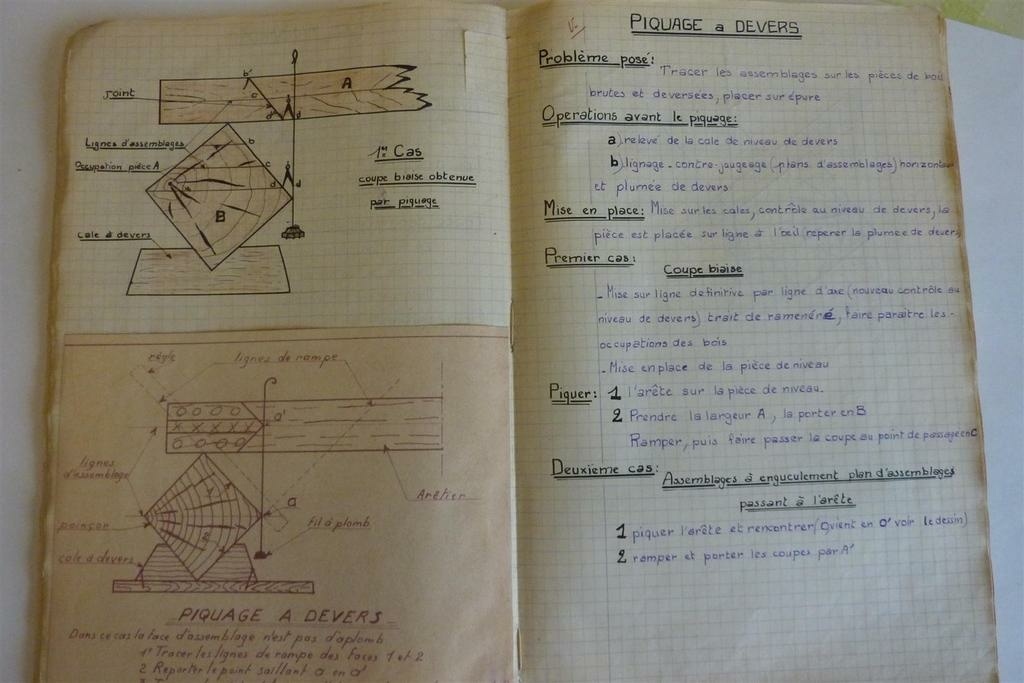

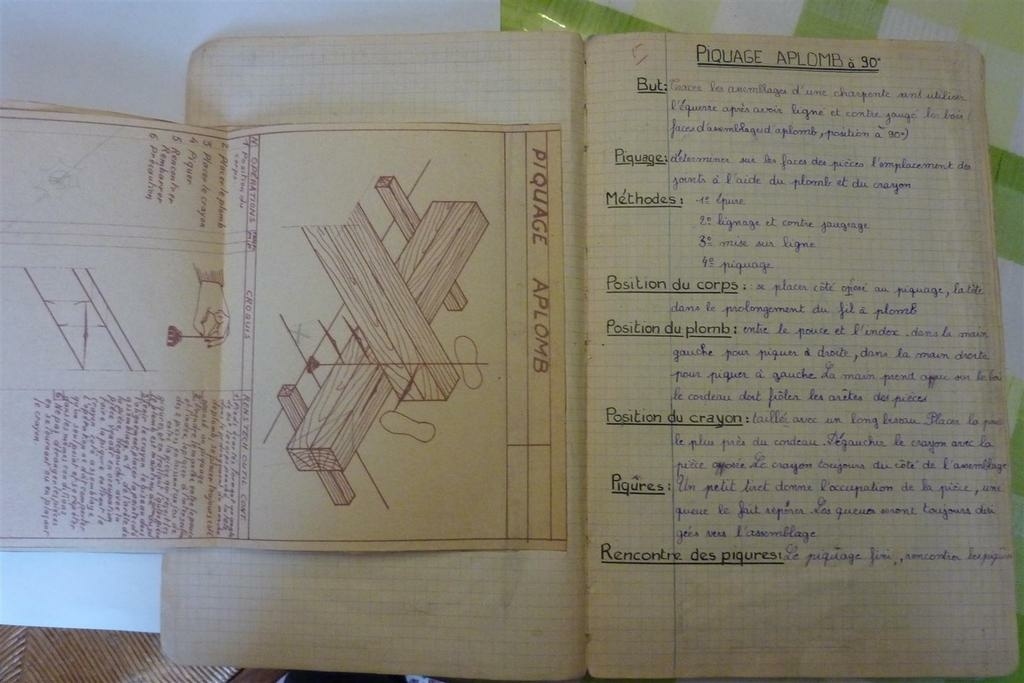

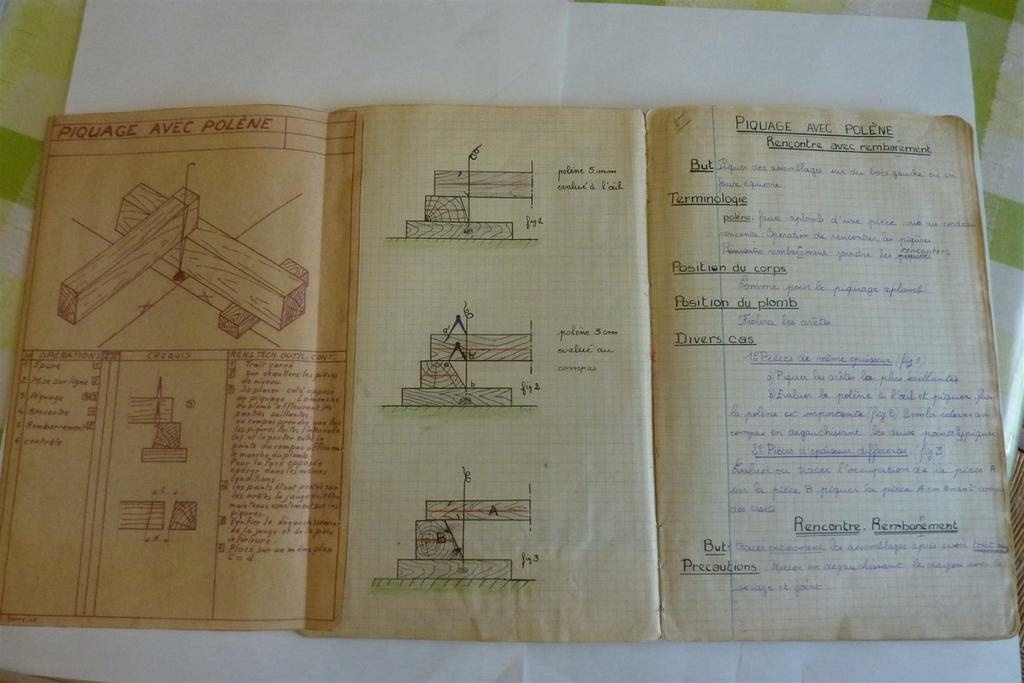

Ton cahier à l'air d'être une mine d'or! dommage que les images soient floues...🙂

Liam

Bonjour sanglier,
ton jargon est sans doute très intéressant mais c'est du charabia pour moi, je n'ai rien compris.
a +

sylvainlefrancomtois
( Modifié )

Liam c'est un métier !! 😉

ssisco

Au temps du bois équarris a la hache, la grenouille ne servait peut être pas. Mais maintenant c'est très pratique et rapide. Sur la mienne la lame du milieu est interchangeable en fonction de la largeur de la mortaise.

Bock01

Effectivement on utilise maintenant des sections en lamellées collées ou contre collées. Une grenouille est parfaite pour ce travail. Tout à fait d'accord avec sissco
