Il s'agit d'une petite réalisation suite à la construction de mes bancs en bois et cuivre. J'avais dû construire des petits gabarits rapides qui ne m'avaient pas donner entière satisfaction.

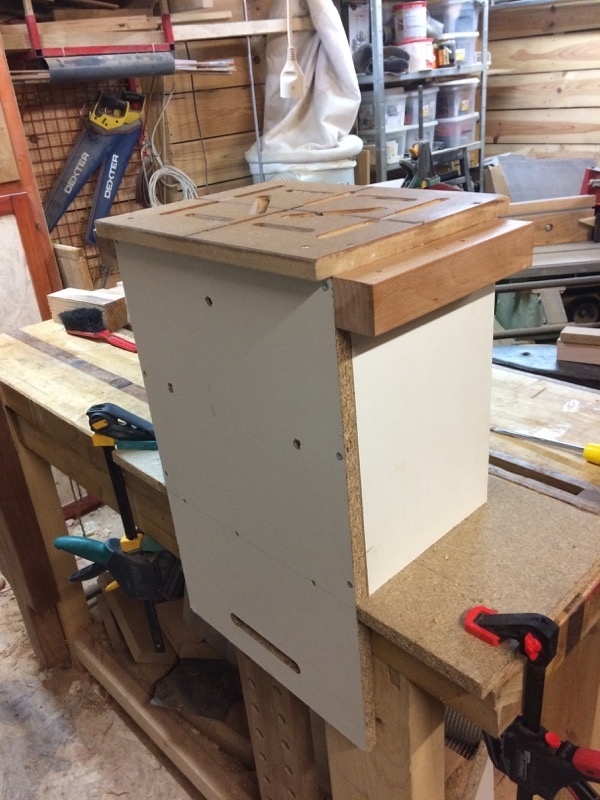

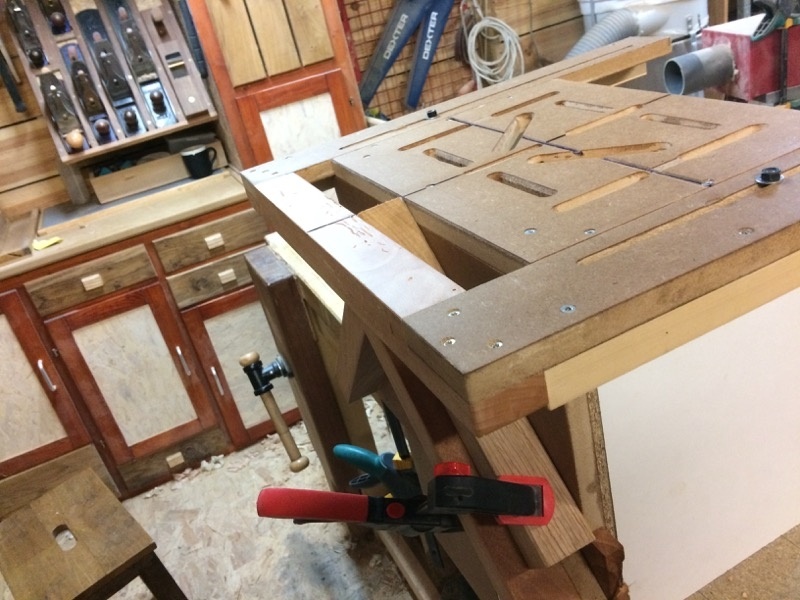

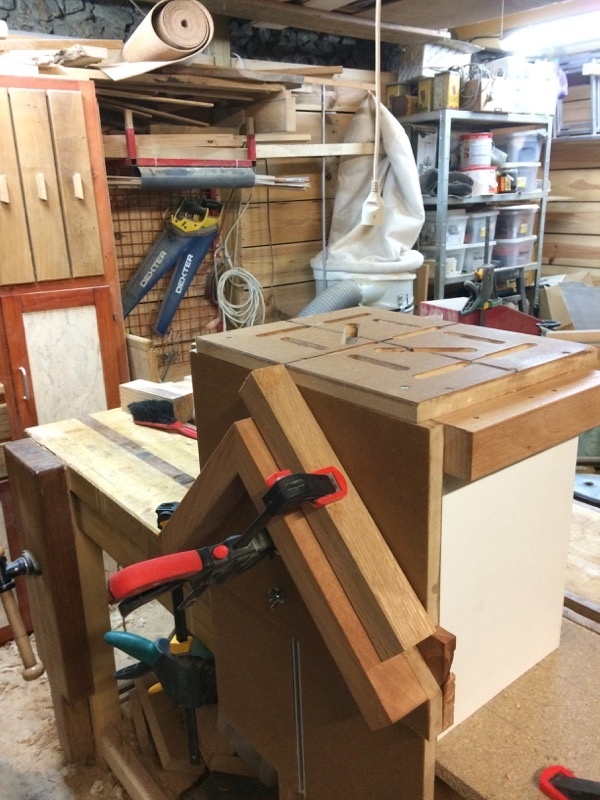

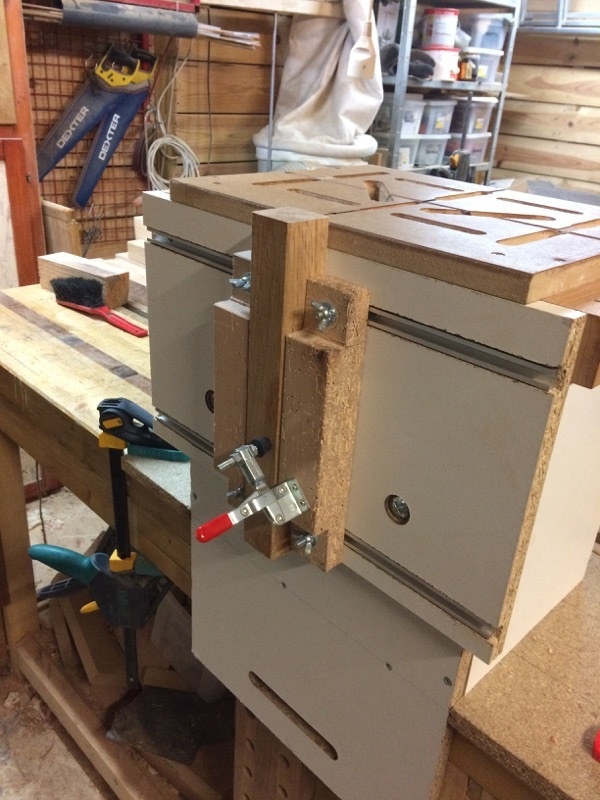

J'ai donc décidé de construire une "boîte" support pour mes gabarits de défonceuse, et qui accueille trois types de support pour maintenir des pièces à la verticale, l'horizontale et à 45°. Ces support sont réglables à l'aide d'un système écrous / vis en T (ici tringle à rideau).

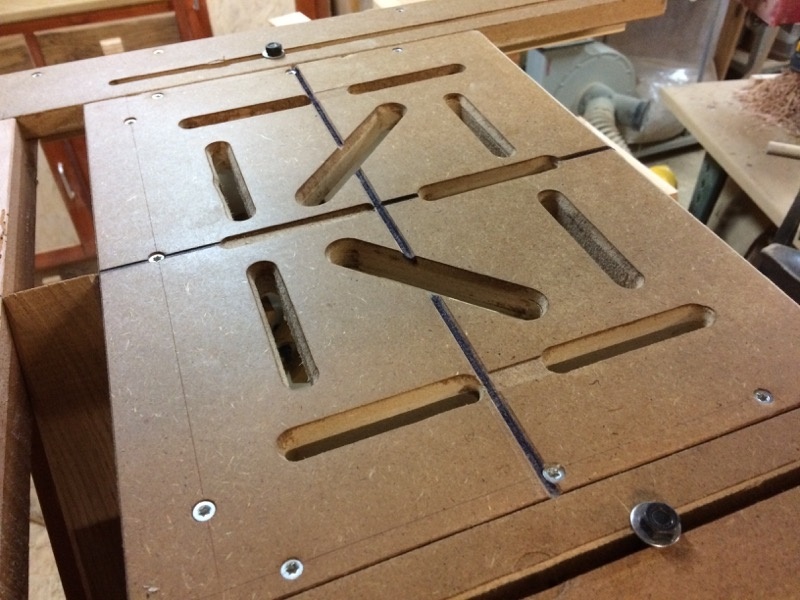

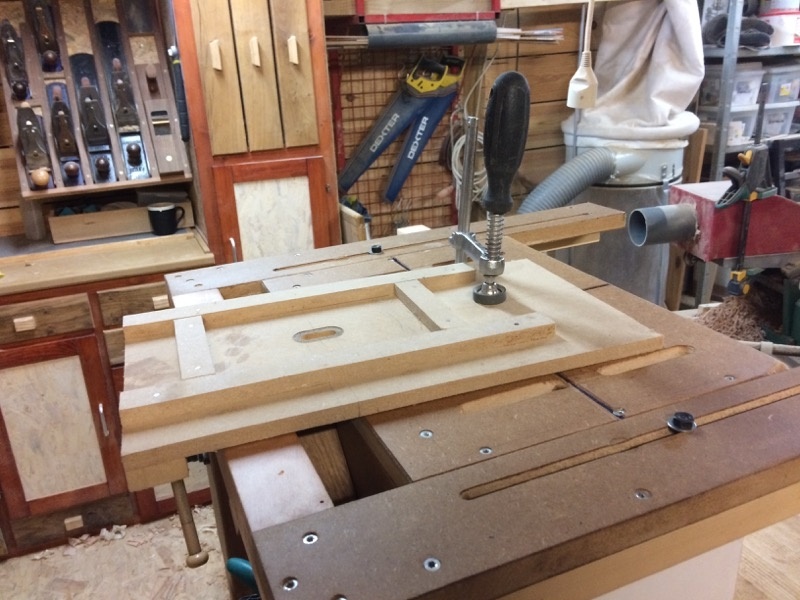

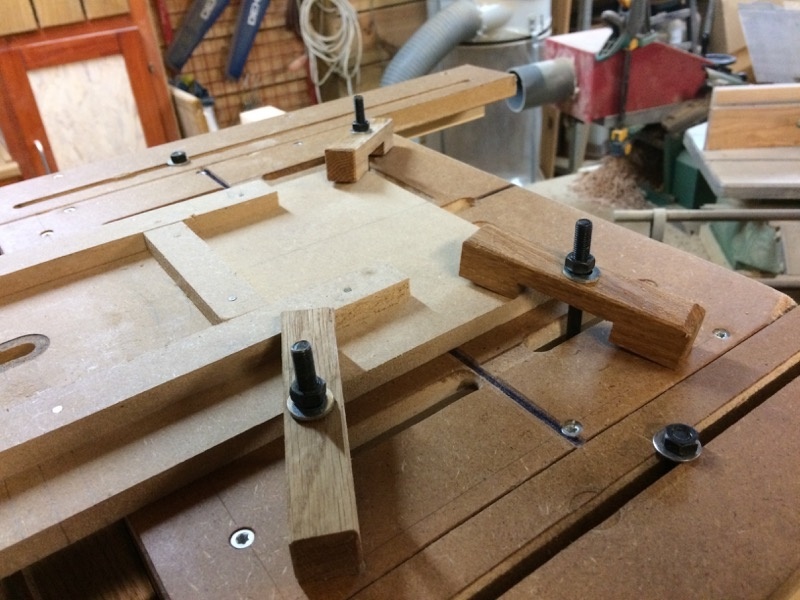

Le plateau est usiné de manière à accueillir des serre-joints pour bloquer les pièces, ou encore de petites brides maison. Des serres joints peuvent être ajouter au blocage des pièces sur la boite.
J'y ai ajouté également une coulisse amovible destinée à serrer latéralement les pièces de moins de 40 cm de large (utile essentiellement pour les pièces verticales ou à 45°) et à soutenir la semelle de la défonceuse lors des usinages.

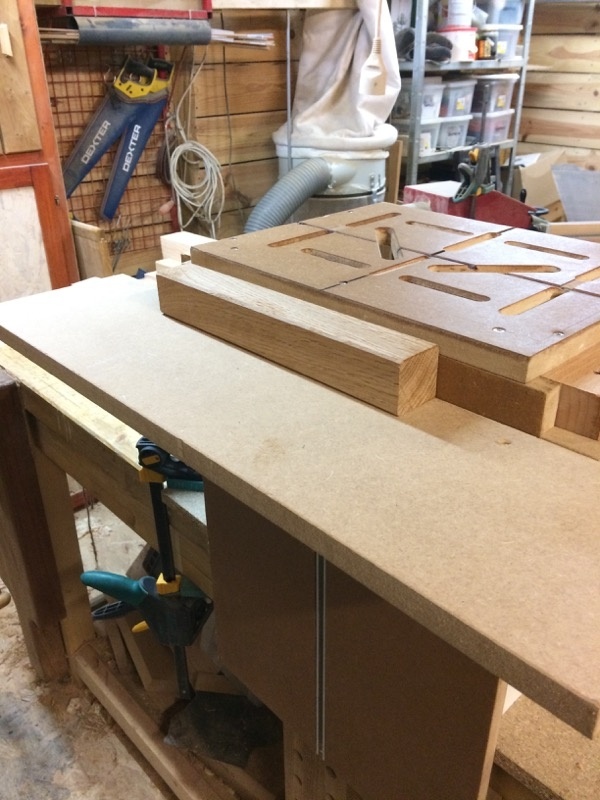

Dimensions approximatives : largeur du plateau 40cm, 50 avec les coulisses, profondeur 30cm, hauteur 40 cm. Le tout se bloque sur l'établi avec deux serres joints et est réalisé avec du bois issu d'un caddy à 10€ et des chutes de hêtre.
L'ensemble (hors mélaminé) est protégé par un mélange huile de lin / térébenthine, et un peu de cire pour faire glisser les parties mobiles.
Une vidéo qui m'a inspiré : youtu.be/0bW3S34mOjU
