Gabarit de découpe droite à la défonceuse

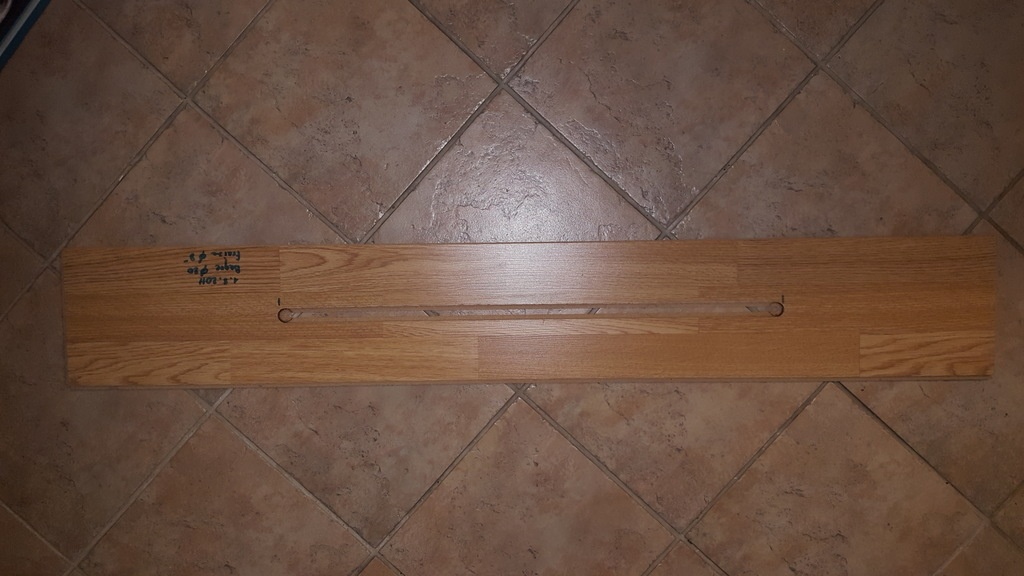

Un Gabarit pour réaliser des gabarits ;)

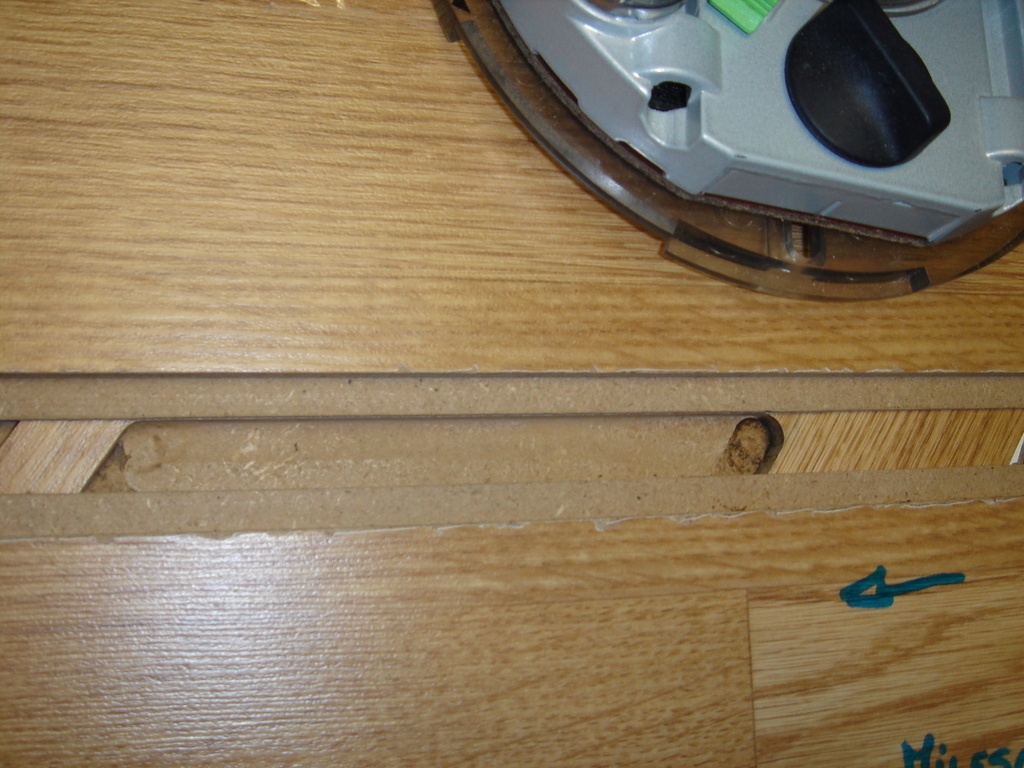

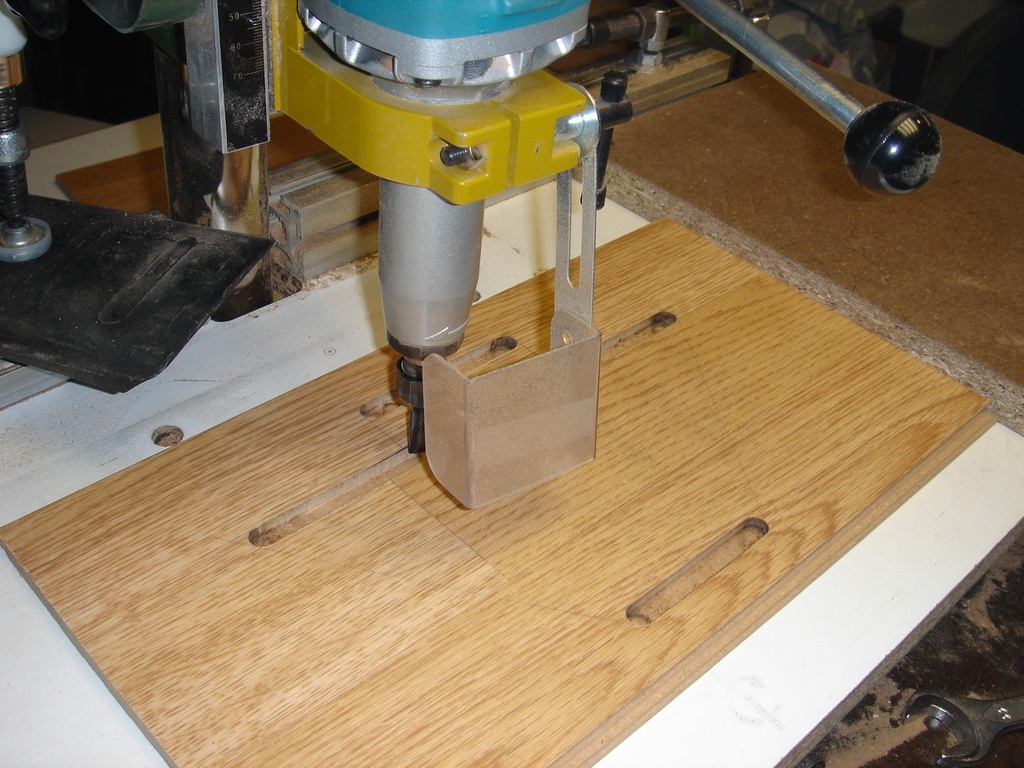

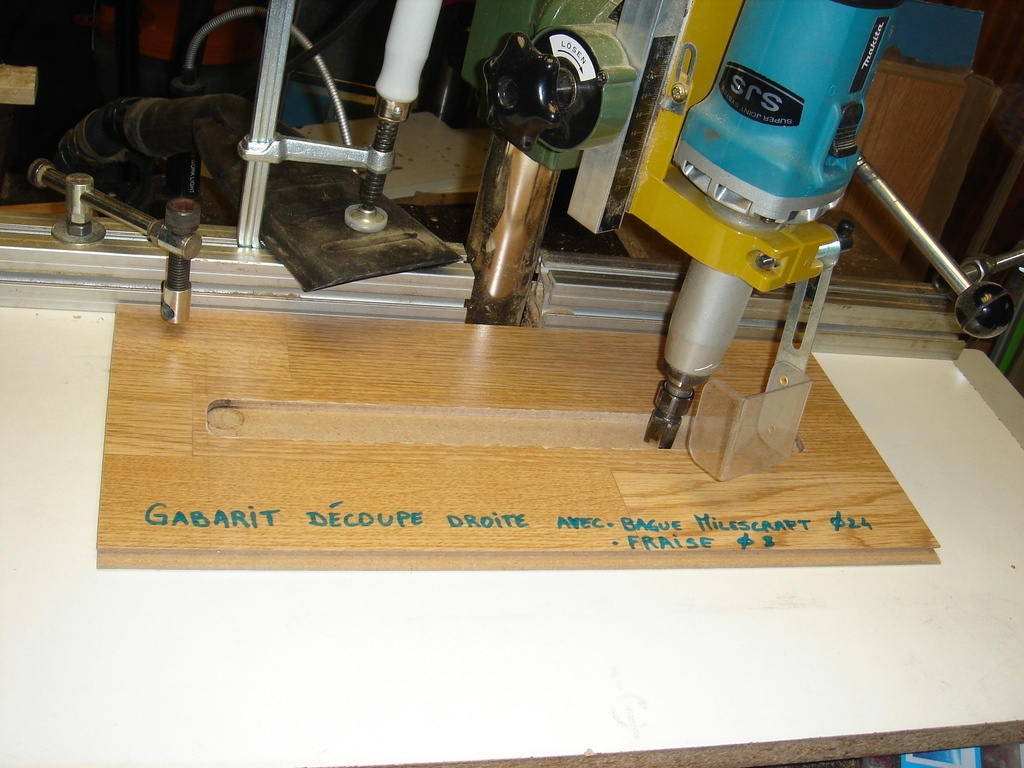

Fraisage d'une rainure non débouchante pour guider une bague de copiage.

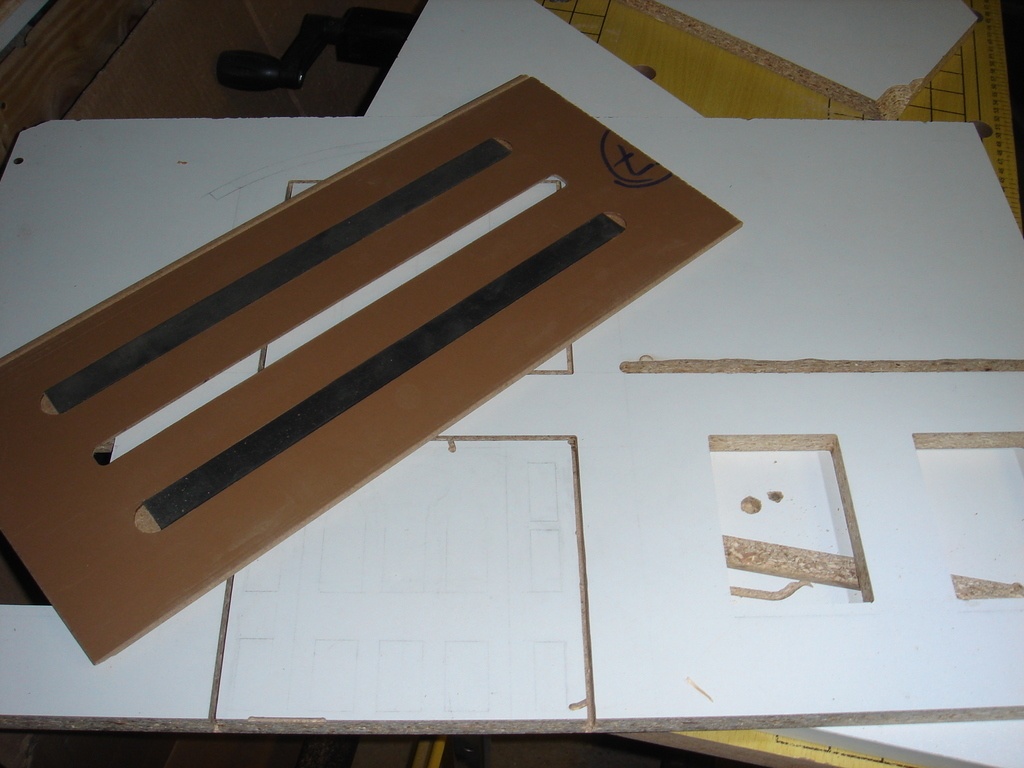

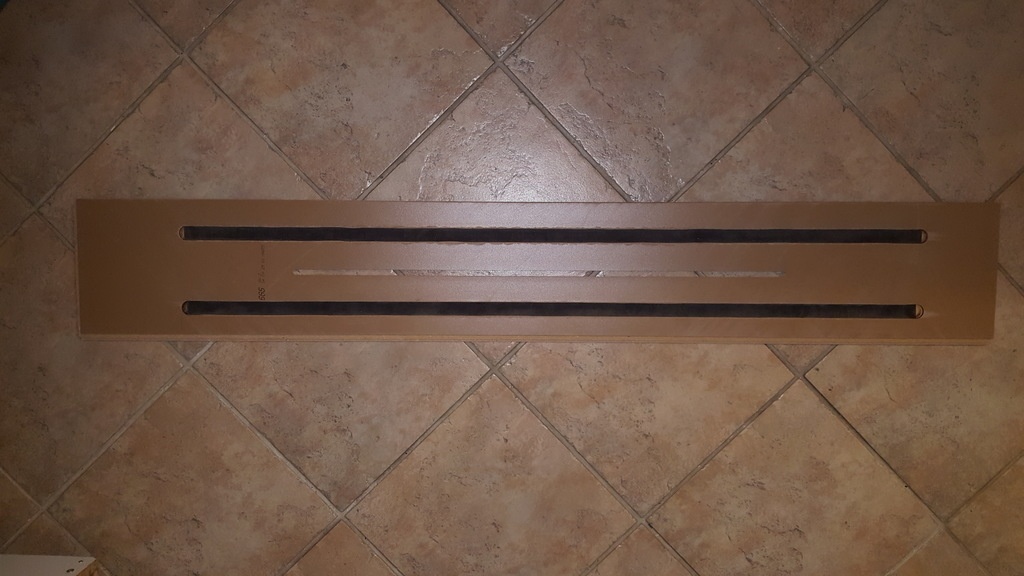

Fraisage de 2 rainures dessous pour loger la mousse anti-dérrapante que l'on trouve sous les rails Festool (vendue par Festool en rouleau).
Choix de la fraise et de la bague (à noter sur le gabarit) pour finir de découper l'épaisseur du gabarit.

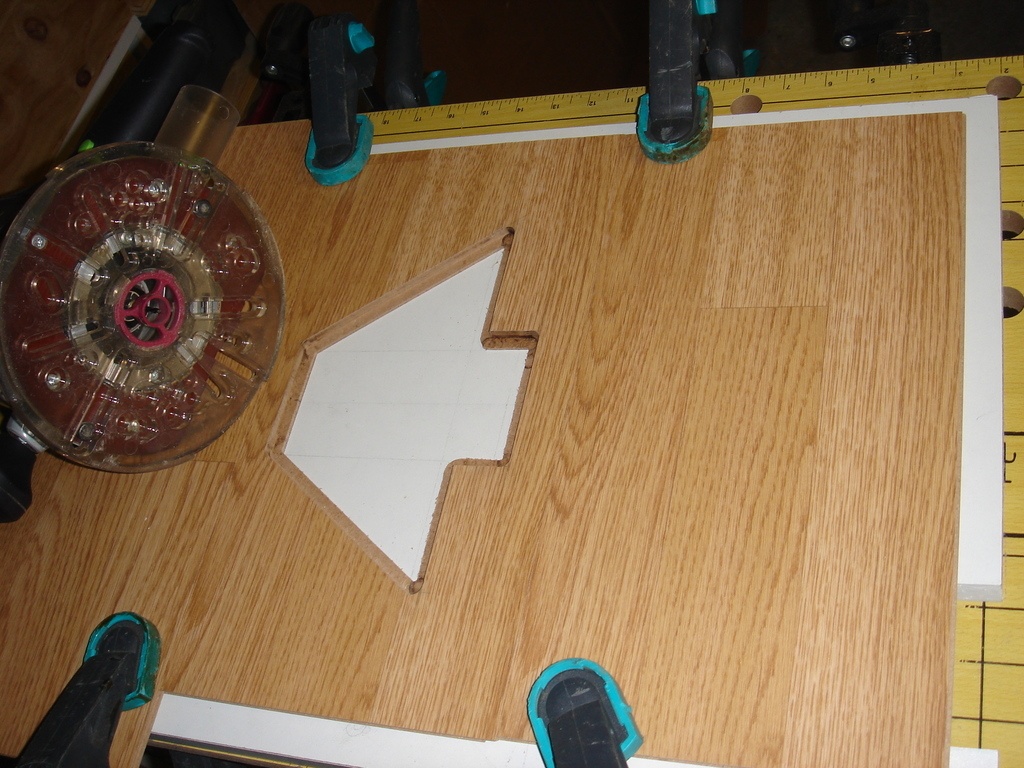

Ensuite, il suffit de positionner le gabarit sur le trait et la fraise découpera exactement sur le trait.
C'est le principe des rails Festool appliqué à la défonceuse.

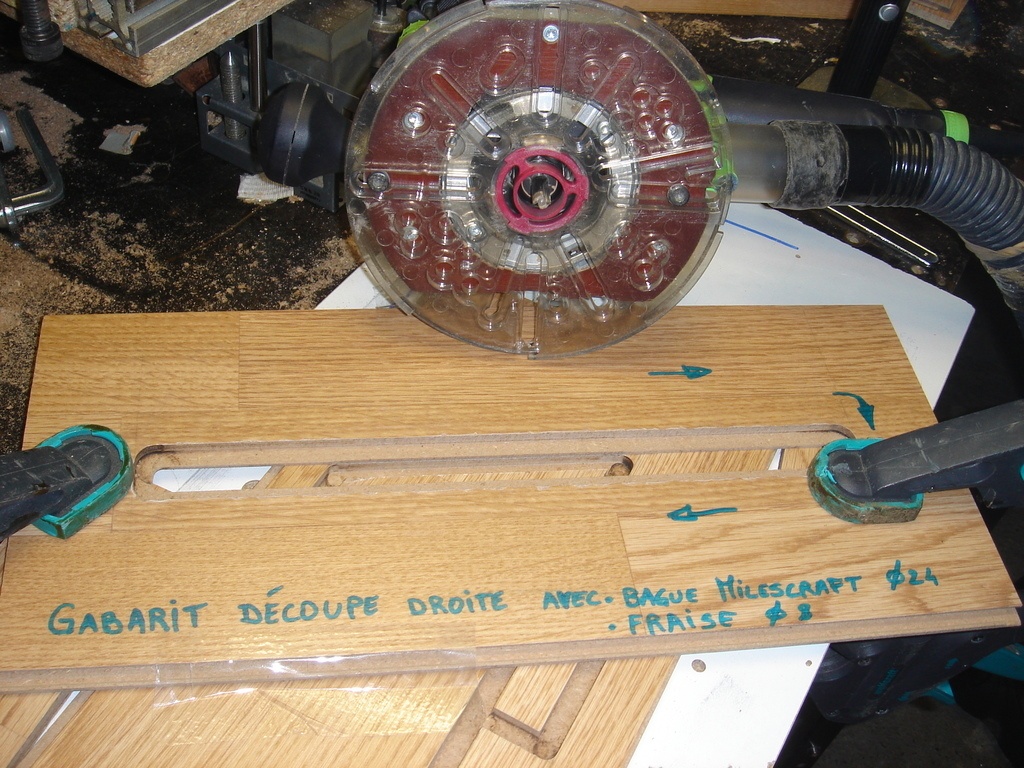

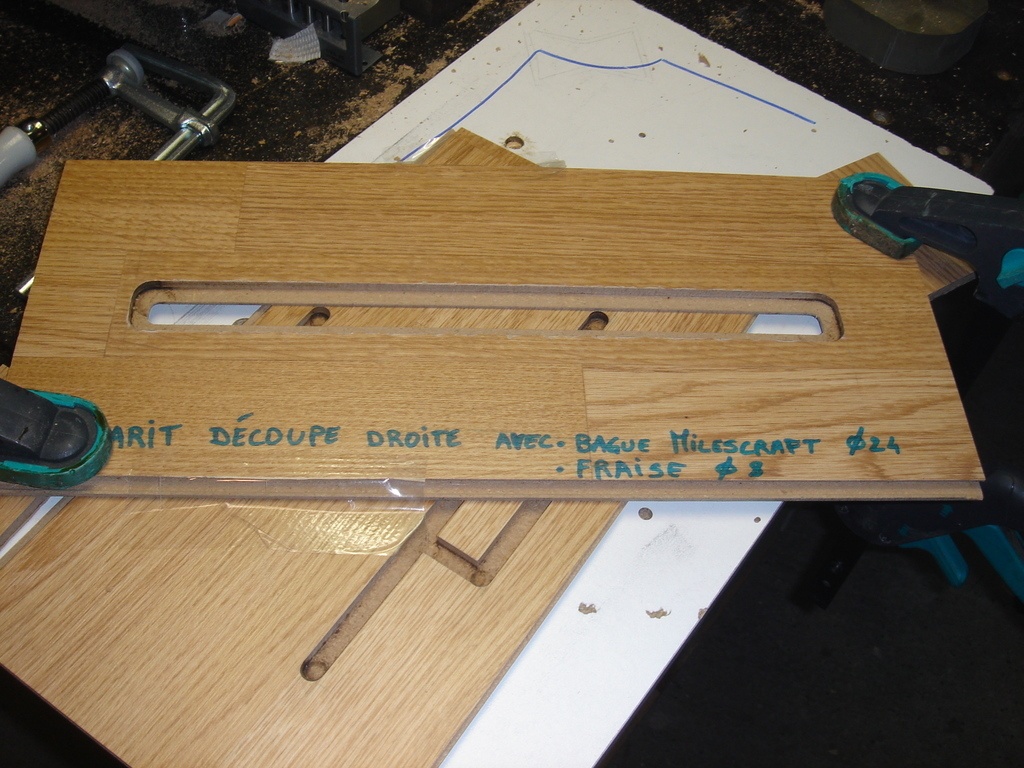

Le gabarit en photo a la particularité de pouvoir servir avec deux bagues et 2 fraises, mais ce n'est pas obligatoire. Par contre, il vaut mieux respecter le sens des flèches pour que l'effort de coupe aie tendance à plaquer la bague sur le guide.

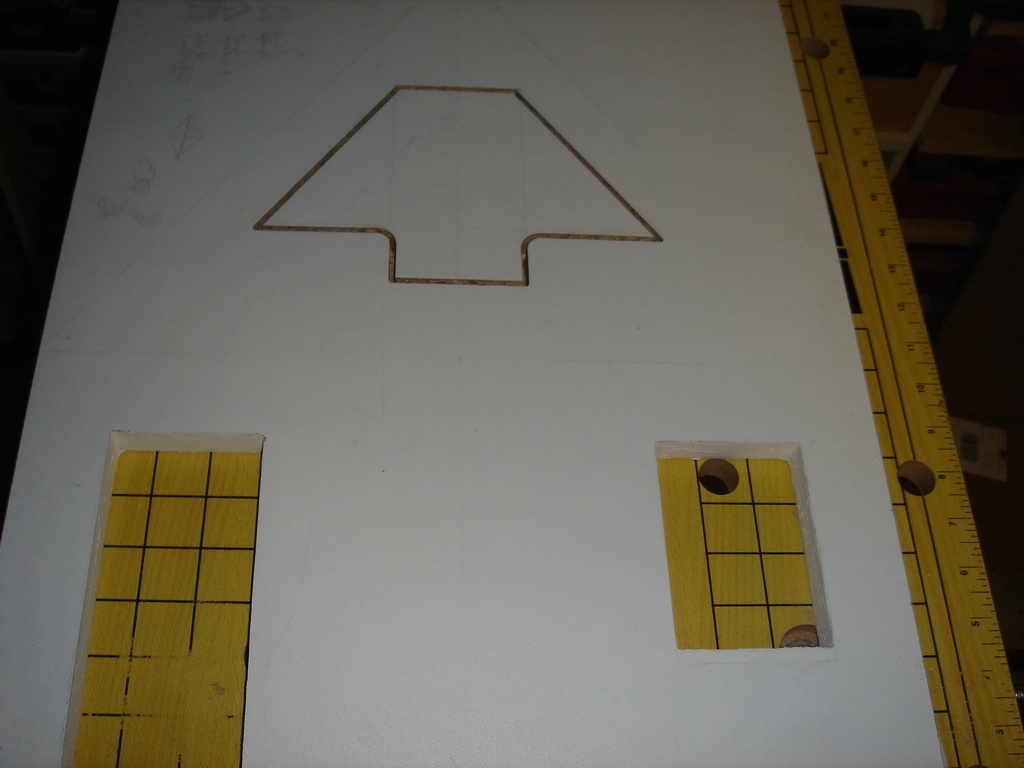

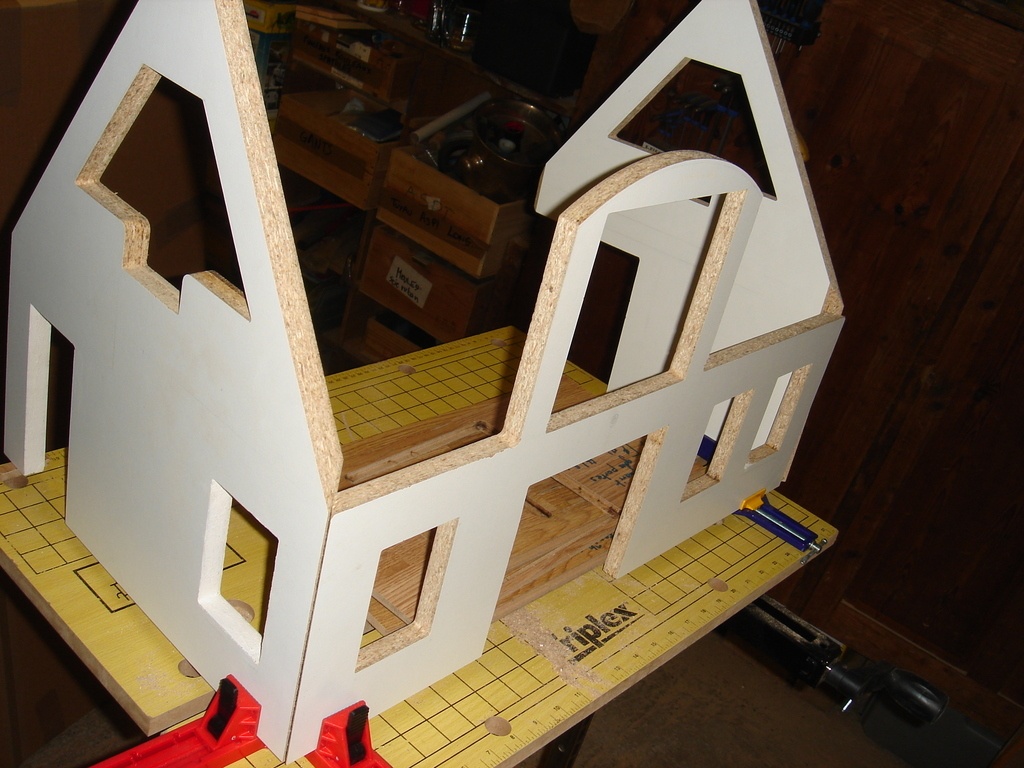

Exemple d'utilisation pour réaliser un gabarit pour la Maison Playmobil :

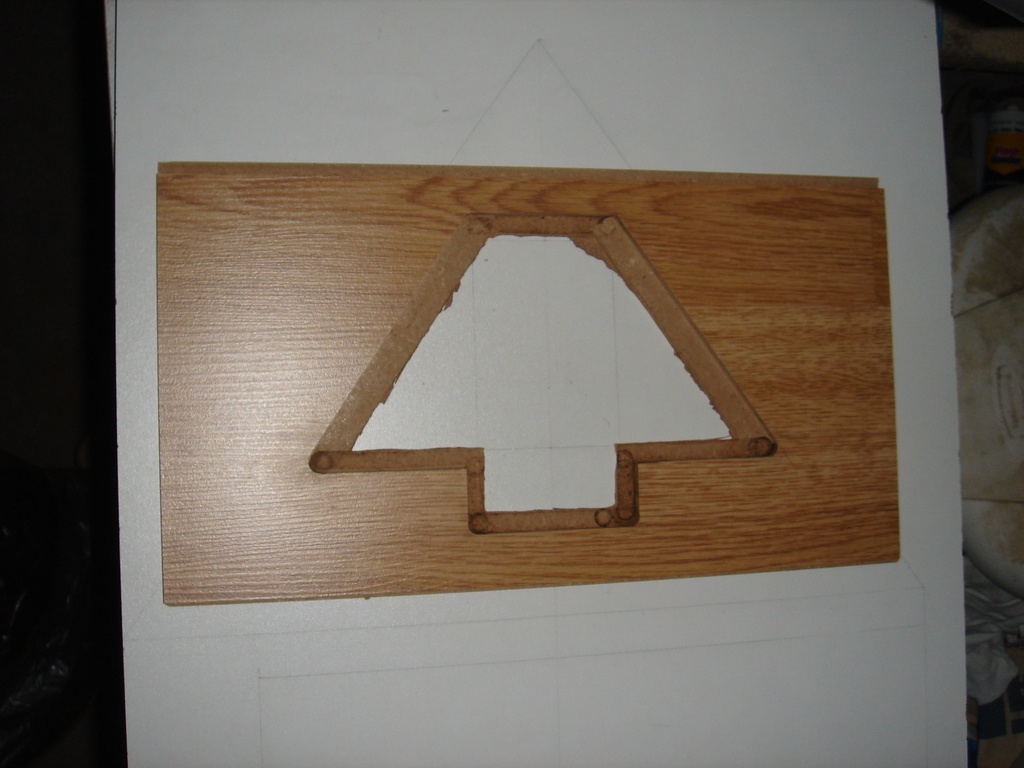

Ce gabarit à servi à la découpe des "murs" et au fraisage complémentaire des "huisseries".

Mis à jour

Publications associées


Discussions

Didier a publié la création "Gabarit de découpe droite à la défonceuse".
il y a 3 ans
schgreg

Gabarit intéressant!
Par contre j'ai toujours un peu de mal avec les bagues pour le calcul.
Tu dis que le gabarit est utilisable avec 2 combinaisons de bagues.
Pourtant, avec la bague de 17 et une fraise de 3 ça donne un décalage de 7mm (17-3=14/2=7) alors qu'avec la bague de 24 et la fraise de 8 le décalage est de 8mm (24-8=16/2=8).
Ou alors j'ai pas compris...
Merci de m'éclairer car je trouve ce gabarit très simple mais très pratique.

FMJ

Il suffit que pour deux couples de bague-fraise la différence (diamètre bague - diamètre fraise) soit égale pour obtenir la même découpe intérieure.
Tsséééé, tu n'as pas suivi les cours de Samuel ! :)

Didier
( Modifié )

L'avantage de ce gabarit, c'est qu'il n'est pas nécessaire de calculer.
Il suffit d'ajuster la largeur de la rainure à la largeur de la bague et légèrement plus profonde que la hauteur de la bague.
Choisir une fraise qui passe à travers la bague.
Puis passer à travers le gabarit avec la fraise : la rainure ainsi créée est exactement ce que l'on enlève à la planche sous le gabarit. Il suffit de l'aligner sur le trait.

Pour 2 bagues et 2 fraises, il faut une rainure de guidage plus large et découper chaque côté indépendamment.

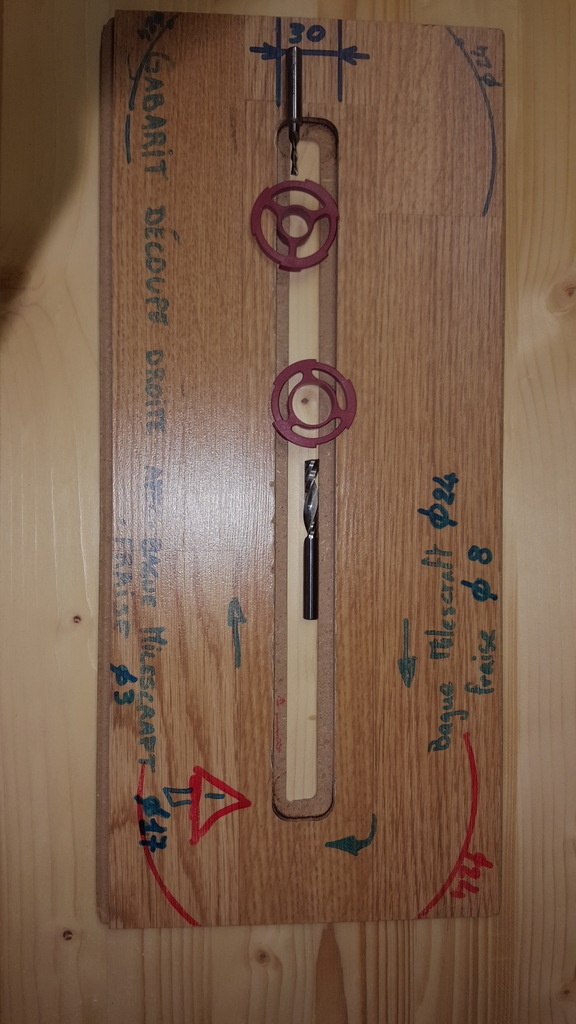

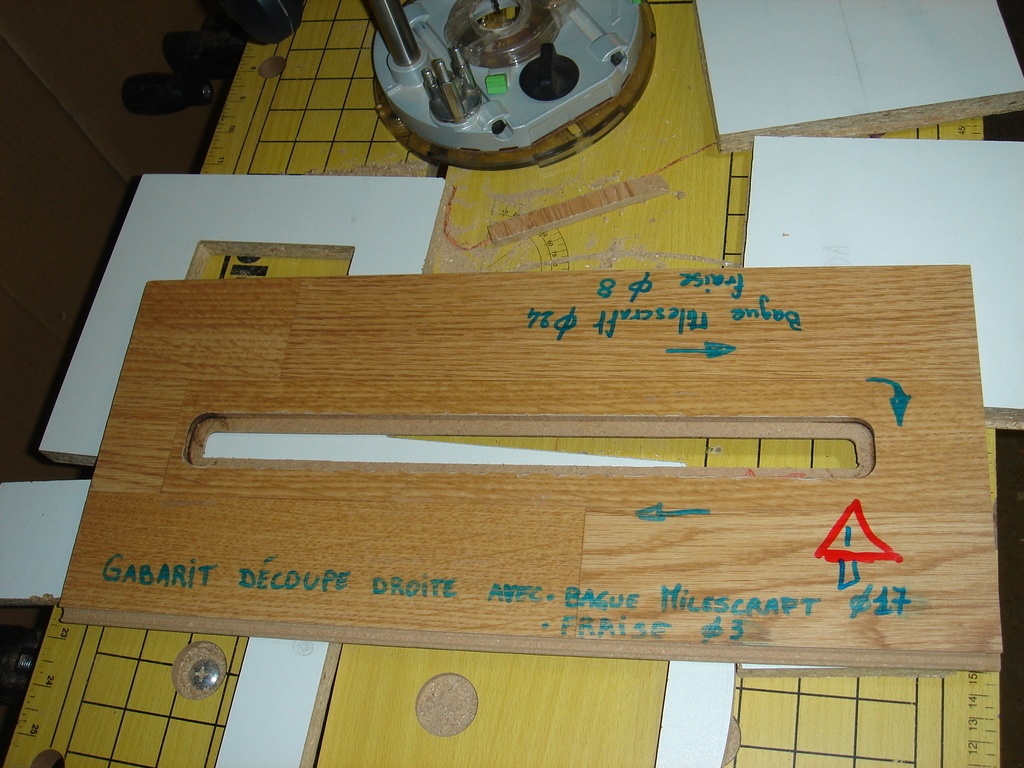

Sur la première photo : Rainure de 30

  • guidage en bas : bague de 17 et fraise de 3
  • guidage en haut : bague de 24 et fraise de 8
Didier
( Modifié )
niconathy

Très belle idée. C'est un moyen très utile pour découper du méla sans éclat.

Didier

Pour découper du mélaminé sans éclat, cela ne suffit pas toujours, surtout s'il a été acheté en GSM.
L'avantage quand la bague n'a pas de jeu, c'est que l'on peut faire une première passe légère en avalant.

schgreg
( Modifié )

Merci Didier pour le complément d'information. Avec la photo c'est plus parlant. Je pensais que les bagues étaient centrées sur la rainure.... Hop, dans ma longue liste des choses à faire!

ecto1

Merci du partage, qui me permet d'en apprendre beaucoup.
