Porte à pan coupé

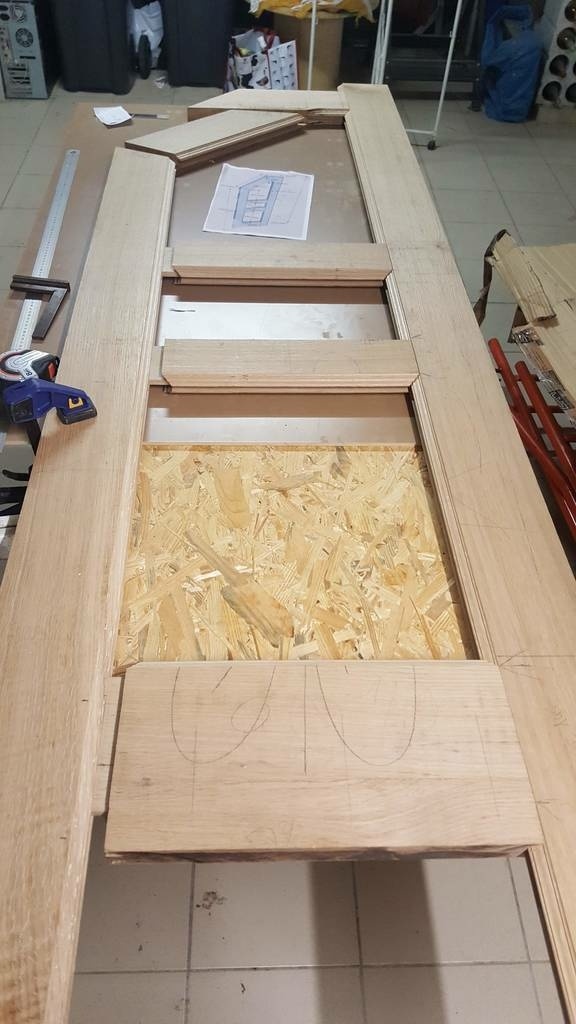

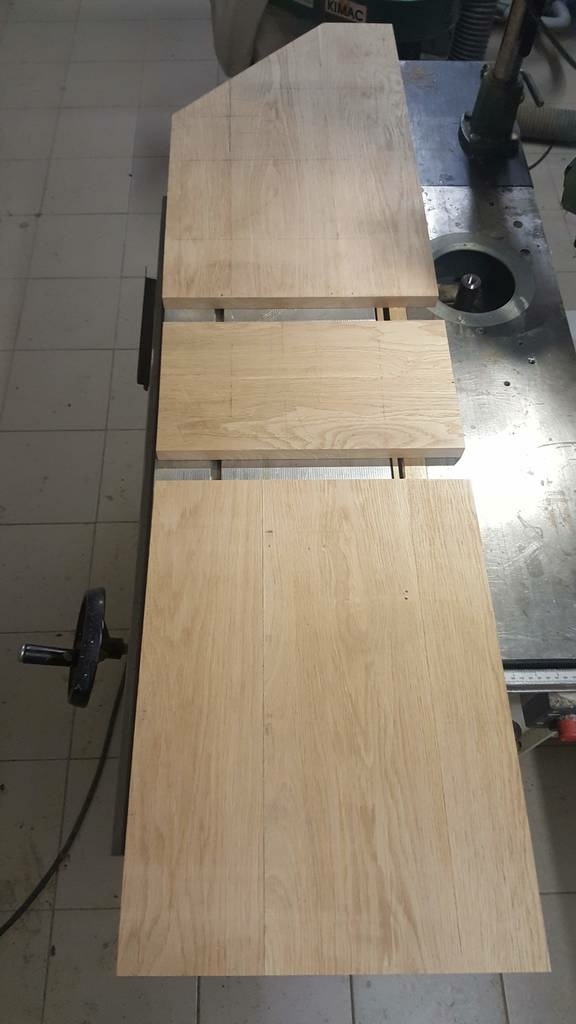

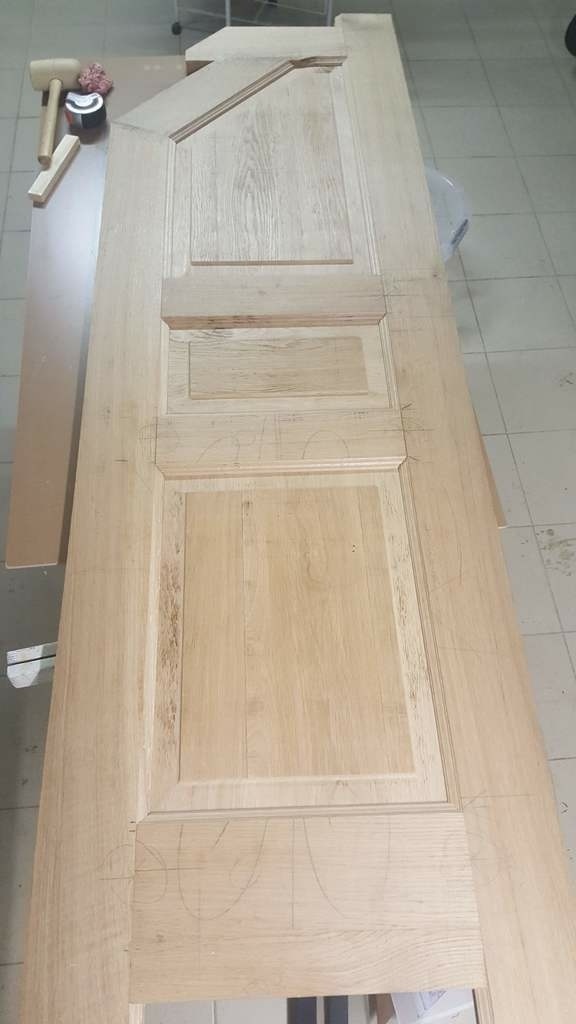

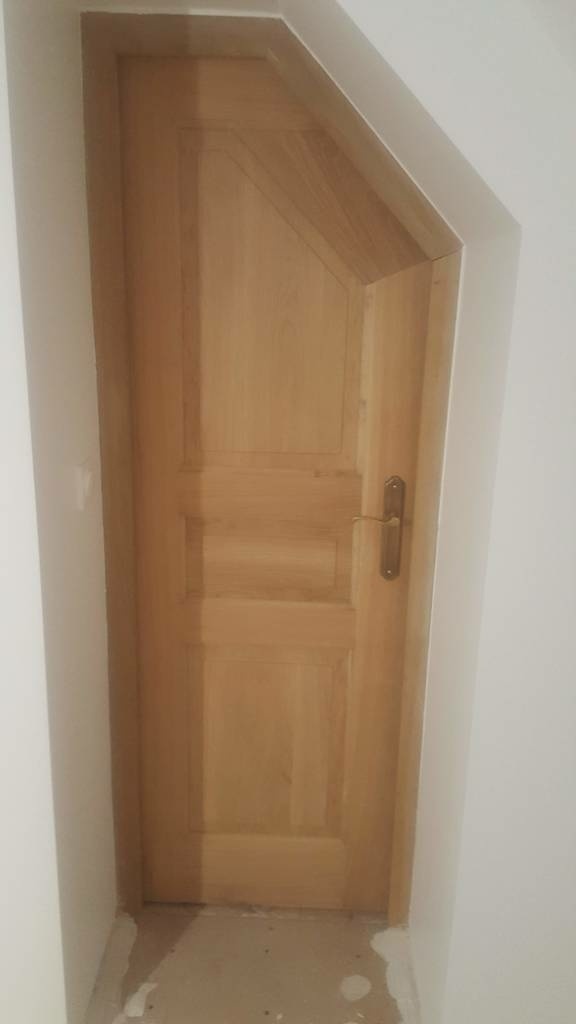

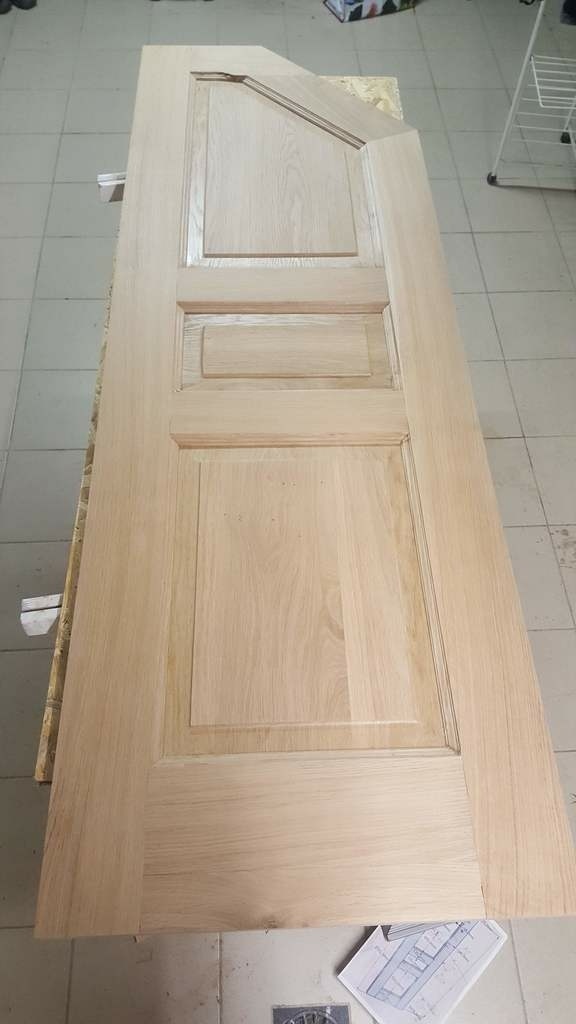

Voici la réalisation pour des amis d'une porte en chêne à pan coupé.

Je dois remercier Mathieu David pour ses conseils qui me furent précieux ainsi que sa vidéo.

J'avoue avoir fait un peu aussi à mon idée mais les échanges furent vraiment sympas.
J'ai déjà réalisé des portes mais totalement traditionnelles.

Je ne suis qu'un amateur, donc je suis preneur de toutes remarques constructives.

Il m'a fallu quelques week-end pour réaliser cette porte ;-)

Encore merci pour ce site de partage !!!

Mis à jour

Publications associées


Discussions

dfr a publié la création "Porte à pan coupé".
il y a 2 ans
AlexJ
( Modifié )

Pas très commun la forme de cette porte. Tu as également fait le dormant ou était-il déjà en place ?

dfr
( Modifié )

J'ai fait le dormant aussi car je confirme pas très courant ce type de porte en plus sur mesure car vieille longère oblige :-)
La mise en place du dormant a été faite par le plaquiste ce qui m'a donné du fil à retordre pour l'installation car le dormant n'avait pas été posé comme il se fallait donc obligé de reprendre la porte sur place.

AlexJ
( Modifié )

Justement dans un article du dernier Bouvet de l'année 2018, Sylvain Charnot, menuisier-ébéniste, parlait des risques que pouvait engendrer la pose du dormant en "méthode traditionnelle" (dormant posé avant les cloisons).
En tout cas, du beau travail. On va voir ce qu'en disent les "experts".

Tintin45
( Modifié )

Beau travail pour un amateur.

dfr

Merci :-)

captain
( Modifié )

Alors je surenchéri Tintin45 SUPER boulot pour un amateur BRAVO !

dfr

Merci beaucoup :-)

Palissandre
( Modifié )

Ho navet je suis originaire de la bas et je suis pas loin de Chartres

dfr

Vous êtes d'où ?
Ca serait intéressant d'echanger

sylvainlefrancomtois

Belle prestation pour un amateur (éclairé)

Vianney - VICA
( Modifié )

Bravo ! Je trouve les montants un peu large. Je crois qu'il y a une règle pour la largeur des montants et traverses.

dfr

Merci de votre retour, j'avoue que j'ai gardé les proportions que j'avais utilisé pour d'autres portes.
Mais s'il y a des "règles" je suis preneur.

sylvainlefrancomtois
( Modifié )

reponse ci dessous

sylvainlefrancomtois
( Modifié )

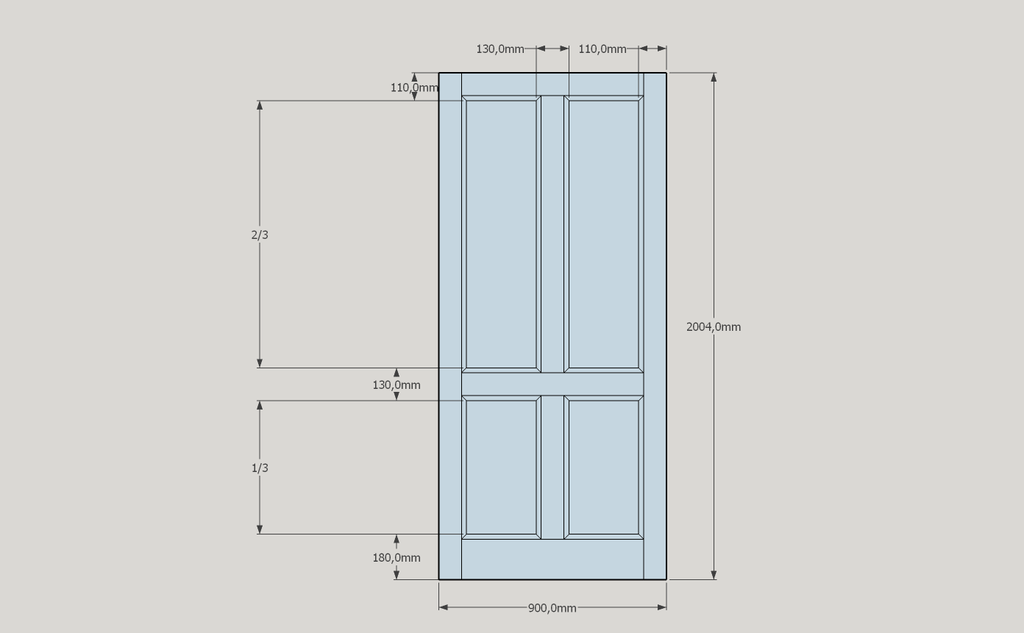

Proportions générales des portes intérieures classiques :

Largeur montants 1/8 de la largeur totale de la porte (on arrondi)

Traverse haute égale a la largeur de montants (si traverse chantournée , la partie étroite égale a la largeur du montant

Traverse intermédiaire , une largeur de montant + une moulure

Traverse basse , une largeur de montant x 1,618 (nombre d or) (on arrondi)

Montant intermédiaire , largeur de montant + une moulure

Panneau massif 600 mm maxi largeur totale (retrait)

Si panneau frise entre deux traverses intermédiaires = largeur du panneau = largeur de la traverse . et les autres panneaux 1/3 2/3 de ce qui reste .

On peut aussi partager en 4 panneaux ,

dfr

Merci pour toutes ces informations

kaj
( Modifié )

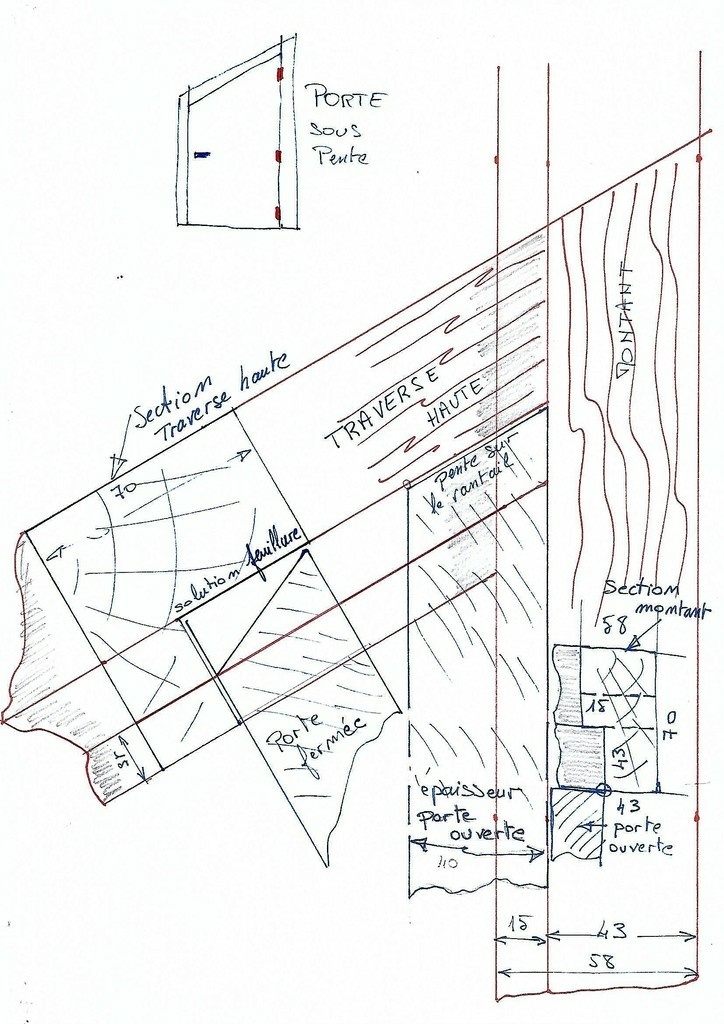

En voyant cette réalisation je pense aux portes sous pente quand le problème de dégagement de la feuillure se pose, ici la pente est éloignée de la rotation. J'ai fait un petit dessin comme explication car je pense que certains ne se doute pas du piège: si on fait une porte avec un chant supérieur parfaitement d'équerre il sera impossible de l'ouvrir ou de la fermer.

dfr
( Modifié )

Merci pour ce schéma.
Je n'ai pas eu de soucis pour l'ouverture car j'ai pris un peu plus de jeu que sur celle que j'avais fait en standard.

kaj
( Modifié )

dfr sur la tienne la pente est encore éloignée de l'axe de rotation donc l'impact est minime.

sylvainlefrancomtois

+1 je suis fait avoir une fois ;)

kaj

Ha oui, ça coince, moi j'ai failli me faire avoir avec une porte cintrée avec un ébrasement c'est pas mal non plus!
