Steve and Wood

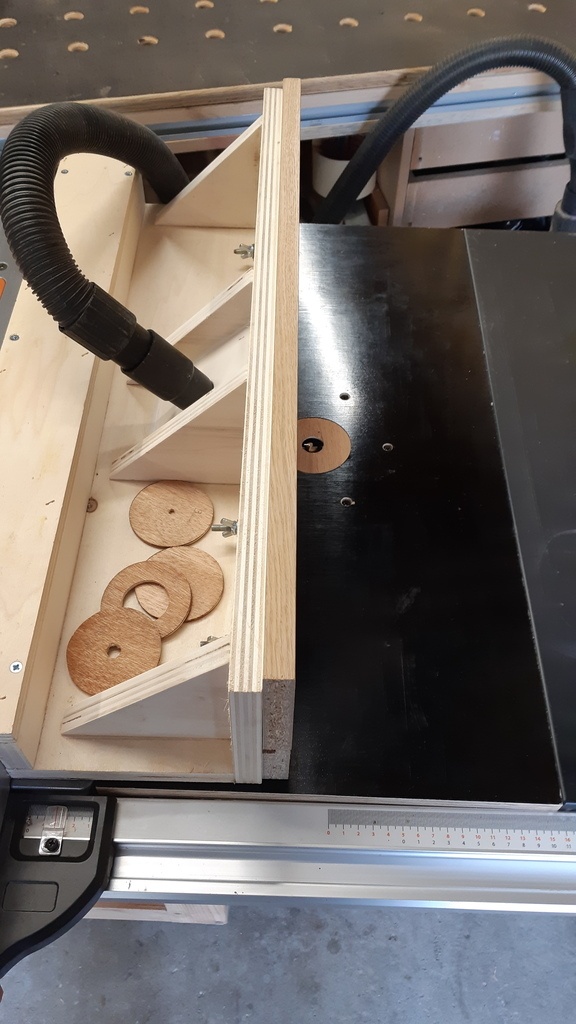

Defonceuse sous table via scie sous table


Je n'ai pas beaucoup de place et la scie sous table Evolution rage 5 avec une place libre , alors pk pas y installer une défonceuse sous table .


Discussions

Steve and Wood  a publié la création "Defonceuse sous table via scie sous table".
il y a 2 ans
DewhitYoussef
( Modifié )

Ça fait très machine américaine comme ça.
J’y pensais aussi mais ça fait un paquebot à déplacer dans mon atelier, ça se prête mal.

Steve and Wood

:) oui ils sont assez ingénieux ces mangeurs de burgers

MOWD
( Modifié )

Pour le système de remontée, j'ai ça:
lairdubois.fr/...e-remontee.html

Steve and Wood

Merci Je vais voir ça

Bricolo36
( Modifié )

Bonjour très bonne optimalisation de l'espace lorsque l'on ne peux pas faire de l'individuel.

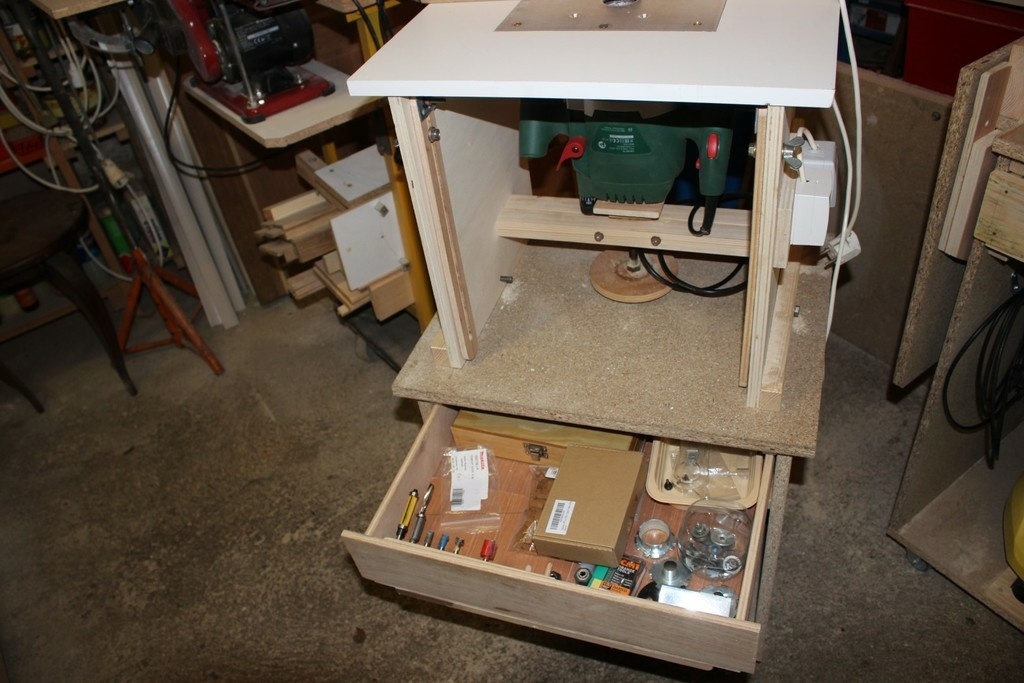

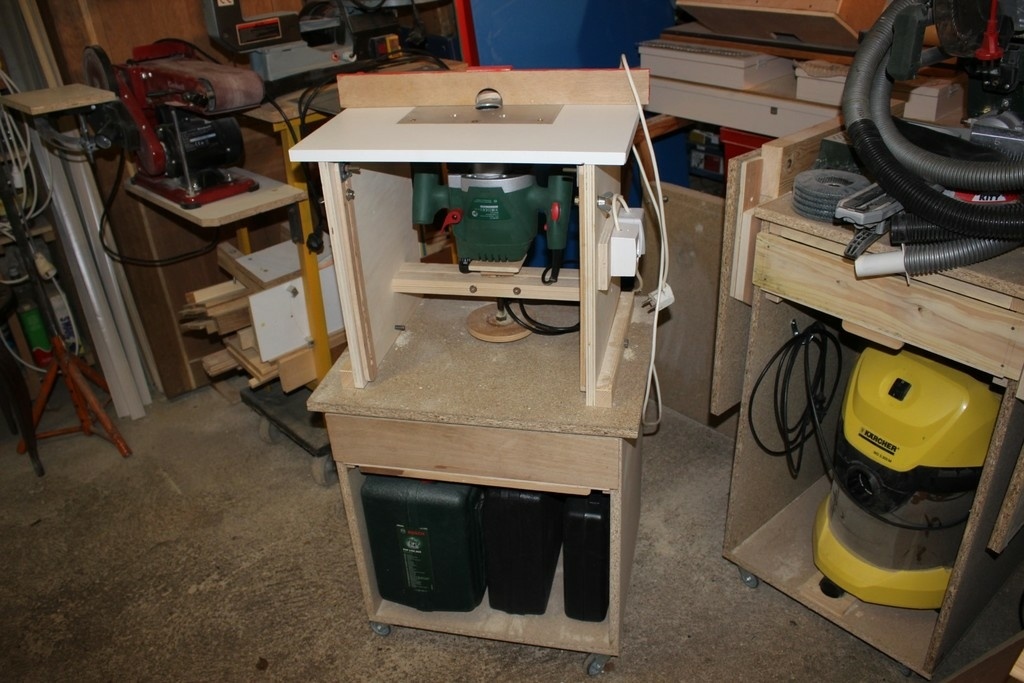

Pour l'ascenseur j'ai réalisé le même principe.

Anthropovergnat
( Modifié )

Ca ne bouche pas un peu trop les ouïes de ventilation, ton système ? Perso j'aurais peur de griller ma machine

Bricolo36

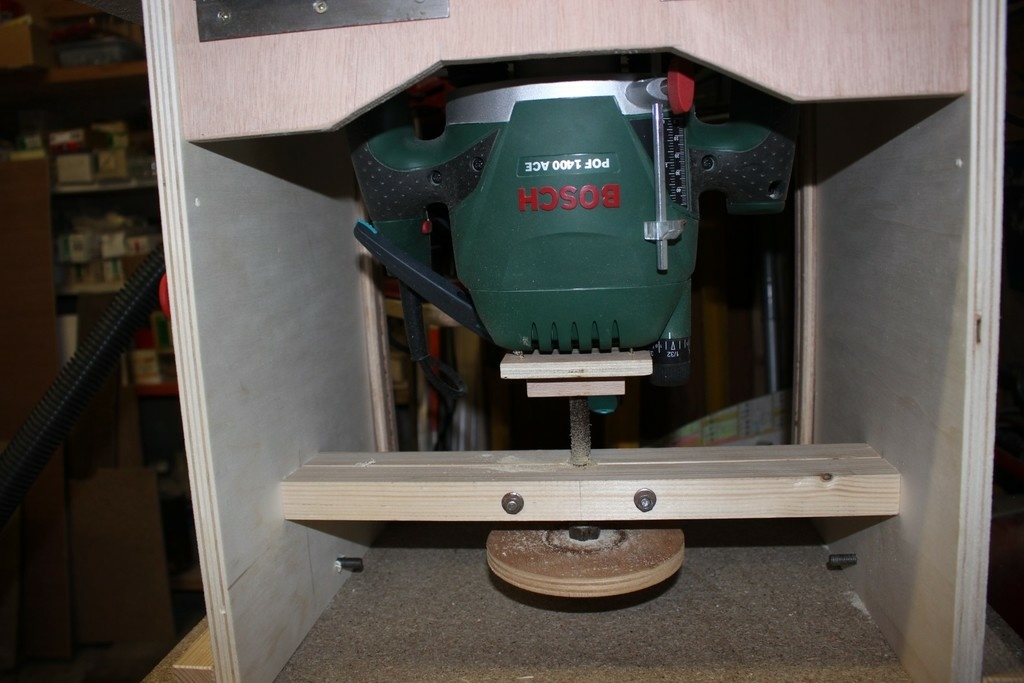

Bonjour Anthropovergnat il n'y a pas de risque, il n'y a pas d’ouïes sous la machine c'est sur le coté et je suis à 5 mm avant de toucher il y a 4 vis sur l'assise de l'ascenseur dont les têtes entrent dans les lamages de la défonceuse ce qui permet à la plaque de rester bien centrée
Bonne journée

Anthropovergnat
( Modifié )

Bricolo36 Ok. bonne journée à toi aussi

Steve and Wood
( Modifié )

Anthropovergnat j ai laissé un espace pour ventiler

Thibault Jehl
( Modifié )

Toujours une délivrance de s'équiper d'une def sous table, ça sauve des vies cette machine :-) !
Pour le système de montée, sur la mienne , j'avais copié un système a base de câble dont je suis très satisfait. Mes besoins étaient :

  • accéder au réglage par la face avant
  • Le plus compact possible (j'utilise un maximum d'epsace du meuble pour du rangement)
  • possibilité de changer la fraise par le haut et sans démonter la def.
  • et enfin mouvements rapides et fluides, parce qu'on a besoin de remonter tout en haut pour changer l'outil a chaque fois. Quand je fais des séries je peux même utiliser une visseuse pour aller encore plus vite.
Steve and Wood

Yes merci , oui j'avoue que si je dois tjs mouliner pour qu elle monte et descende à fond ça va m user, je vais faire autrement c'est sûr. Je vais aller voir ta page

JeffBurlu

Bonjour,

Je suis en train de m'en fabriquer une. J'ai la même défonceuse Bosch et, si la puissance, le variateur et l'éclairage de la zone, appréciable s, je suis déçu (j'aurais dû y penser avant...) du fait que la base (et la semelle) soit arrondie sur un côté. Du coup, je ne peux me servir de mon gabarit, sauf à réaliser une semelle rectangulaire faite maison pour l'insérer sous la base.
Je dois par exemple effectuer 4 rainures dans le plan de travail pour y insérer des rails. Habituellement, pour de tels travaux, je ne me sers pas du guide (qui ne bloque que d'un côté et donc n'empêche pas la fraise de dévier) mais je place ma défonceuse entre deux des barres du cadre réglable. Là, ça n'est pas possible.

Bricolo36
( Modifié )

On peut utiliser une bague de copiage

Steve and Wood

tout à fait

Bricodid
( Modifié )

Beau travail, j'aime bien le guide de la défonceuse qui ce déplace avec celui de la scie

Steve and Wood

Merci Bricodid
