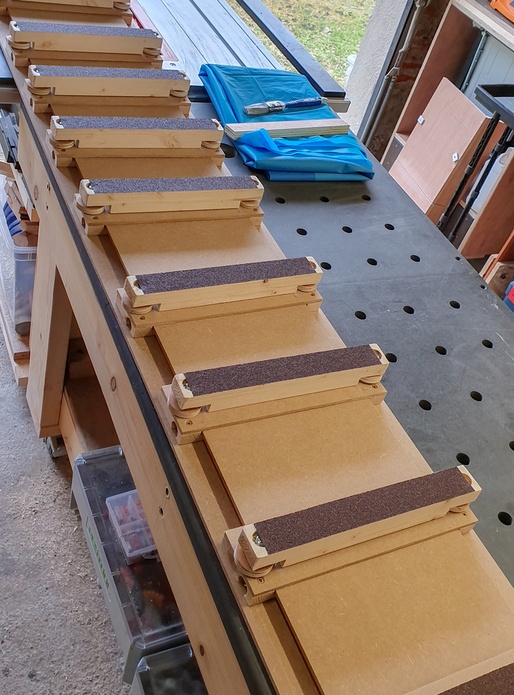

Gabarit pour dégauchir avec une raboteuse

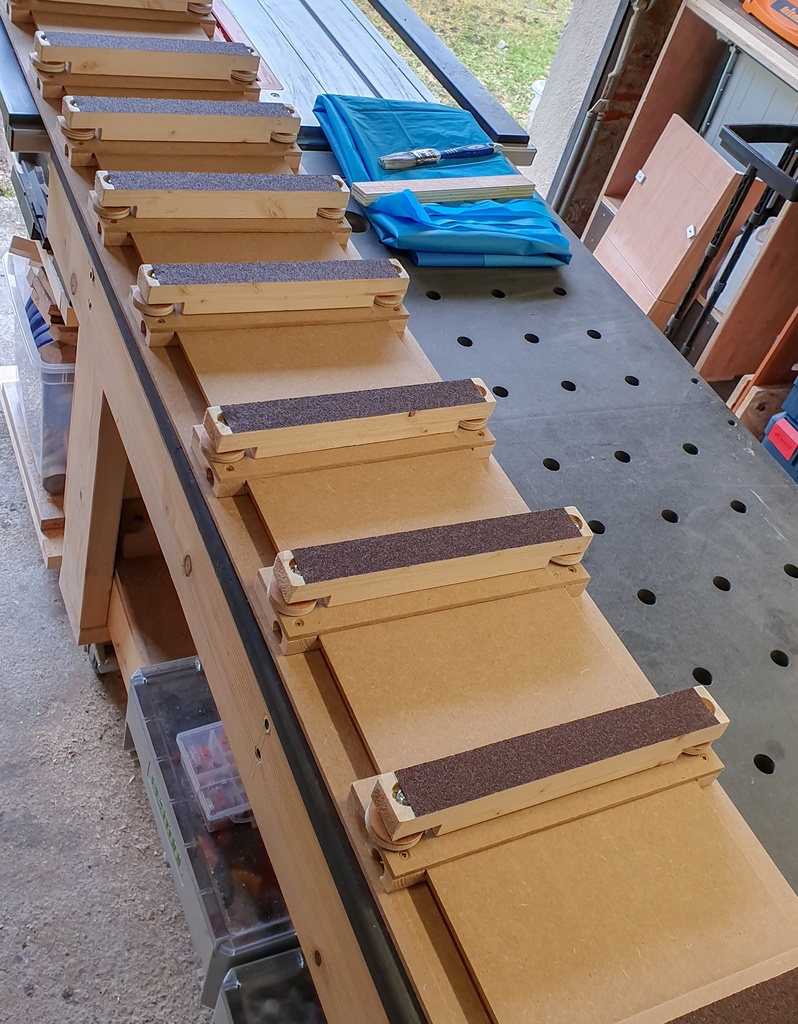

Voici un gabarit que j'ai réalisé pour pouvoir dégauchir avec une raboteuse de chantier.
Je me suis inspiré d'une vidéo YouTube : ici
Ça marche très bien mais c'est forcément beaucoup plus contraignant que d'avoir une vraie dégauchisseuse.

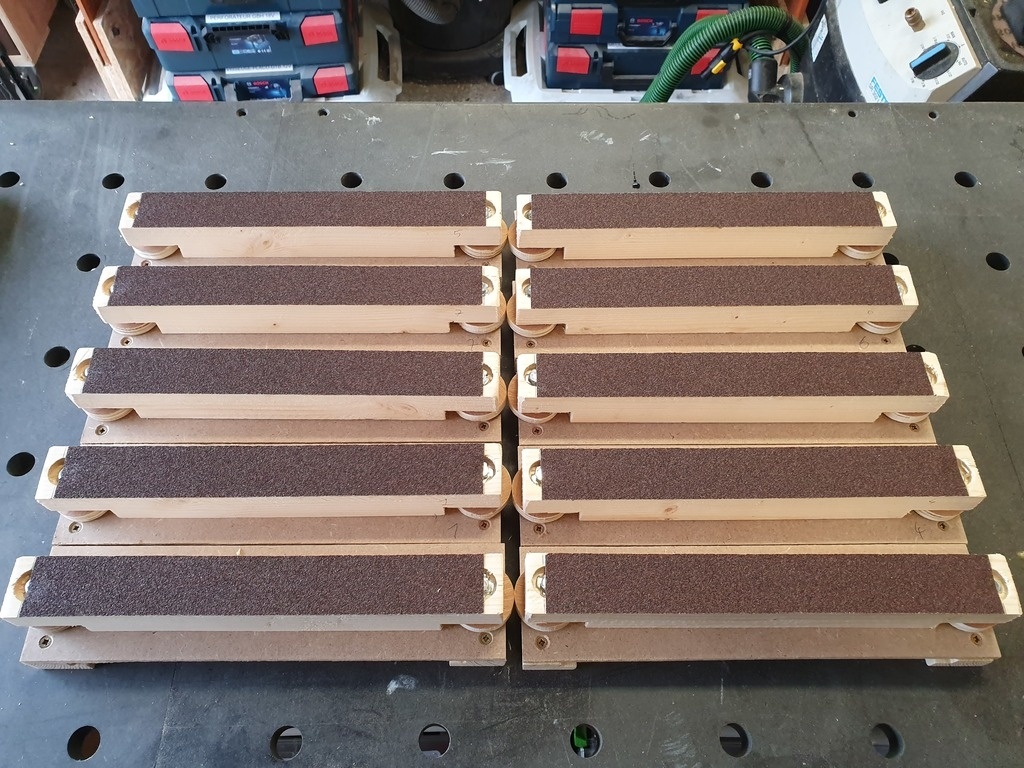

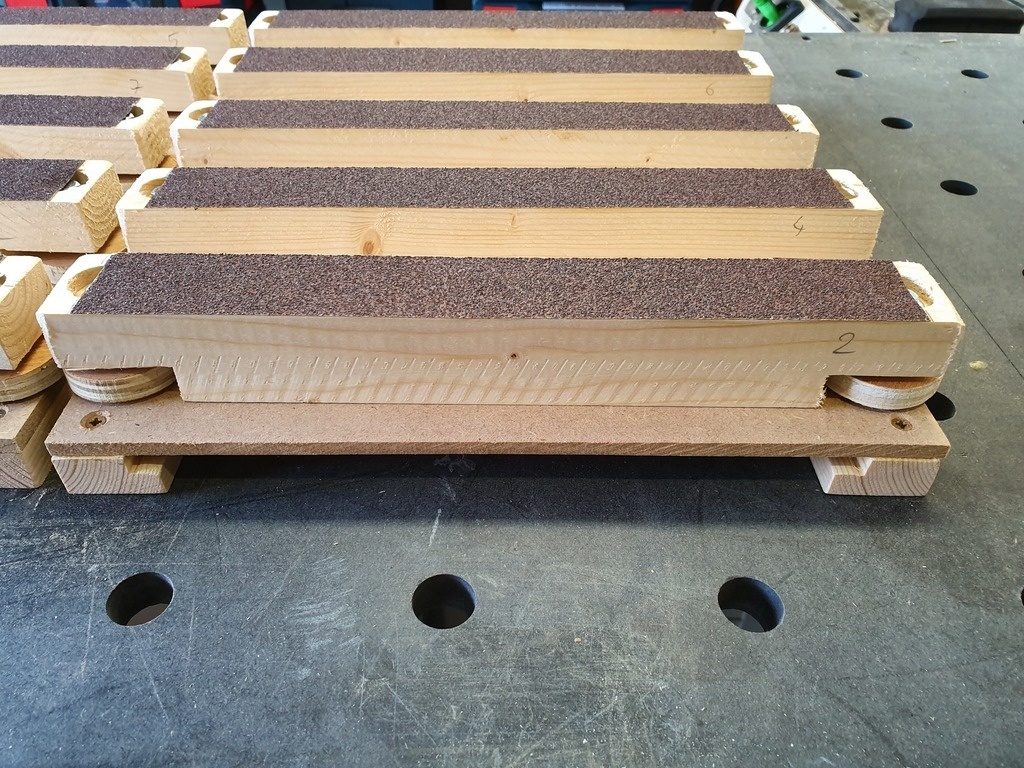

Il suffit de poser sa planche à dégauchir et de régler chaque petite molette.
J'ai fait une vidéo de démonstration disponible : ici
Je mets aussi le fichier SketchUp pour ceux qui sont intéressés.
Et si vous avez des questions n'hésitez pas.

Lien pour la vidéo

Mis à jour

Publications associées


Discussions

L'atelier VENANT  a publié la création "Gabarit pour dégauchir avec une raboteuse".
il y a 2 ans
Santé !
( Modifié )

Joli !

Je n'aurais peut-être pas fait l'impasse sur les butées, mais ça semble bien fonctionner comme ça :)

L'atelier VENANT

J'ai fait les test sans mais je les ai rajouté par la suite 😊

Santé !

ça me semble raisonnable 😉

Xavier
( Modifié )

Astucieux

L'atelier VENANT

Merci

Copeaux And Co
( Modifié )

MERCI pour le partage! cela fait partie de mes projets!
Mine de rien les petites dégau ont aussi des désavantages, ne serait-ce que dans la gestion du porte à faux dès que la pièce est un peu longue, et ce système répond bien à ce problème.

L'atelier VENANT

De rien, elles ont surtout l'avantage d'être pas trop cher et de bien remplir le job mais après elles ont beaucoup de désavantages

Kentaro
( Modifié )

Excellent!

J'utilise un système beaucoup plus basique: Un grand plateau épais en mdf (10 cm d'épais), bien rigide, et je visse de cales ad hoc de entre le plateau et la planche... et cela marche bien...

L'atelier VENANT

Effectivement, la solution avec un plateau très rigide et des cales fonctionne très bien aussi 😉

Kentaro

Mais ton système est bien plus évolué... Bravo!

Il ne reste plus qu'à concevoir un système avec des actuateurs, qui s'adapteraient automatiquement sous la planche... ;) A réfléchir...

wil68

Actuateur?, you speak my dear? vérin en français!

Zourit
( Modifié )

C'est super. J'ai regardé une nouvelle fois la video du garage woodshop le weekend dernier en me disant qu'il faudrait que je realise ce gabarit...trop bien de voir ta version. Ce qui doit etre fastidieux c'est de trimballer le tout avec la planche. L'ayant fait plus d'une fois avec une simple planche j'en avais plein les bras... merci pour ce partage.
Ps: les butées arrière et avant me paraissent aussi essentielles.

L'atelier VENANT

Oui, c'est pas simple à trimbaler, j'utilise 2 tréteaux rouleau en entrée et sortie bien réglé pour simplifier tout ça.
Sinon, j'ai rajouter la butée de sortie après, celle en entrée ne servait pas 😉

Bretzel

Belle réalisation!

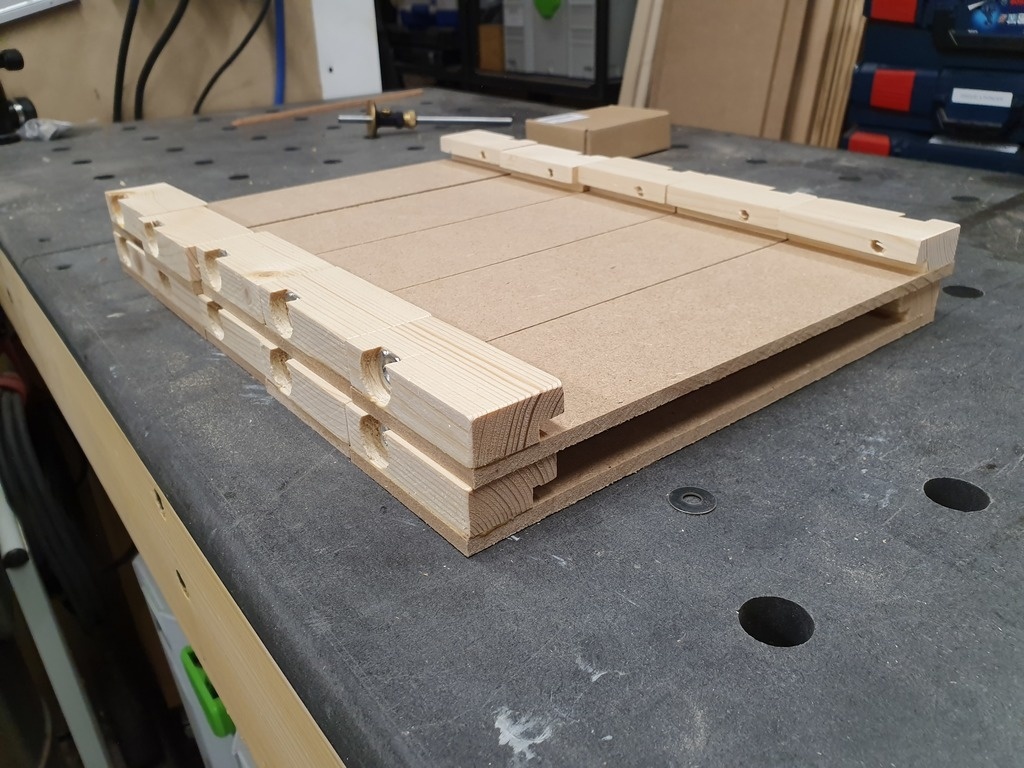

Est-ce que le système de glissières dans le sens de la longueur est vraiment utile?
Ou pourrait-on s'en passer pour ne garder que le système de réglage vertical (j'avais déjà vu la vidéo sur youtube et avait trouvé que ça avait plus l'air d'un exercice de style que d'un réel intérêt pratique) ?

L'atelier VENANT
( Modifié )

Merci, pour les glissières je dirais oui et non car il faudrait au moins que celle en entrée et en sortie soit bien positionné sinon ça va soulever la planche 😉

Bretzel

Effectivement, je n'y avais pas pensé!
A réfléchir si ce n'est pas plus simple de fabriquer une cale déplaçable pour le bout de planche en entrée, la sortie étant accolée à la butée.

L'atelier VENANT
( Modifié )

Bretzel oui je vais aussi y penser car c'est un peu long de bouger les glissières
😉
