Etabli combiné travail à la main : option banc de chaisier


Suite à la fabrication de mon établi, de mon banc de sciage et de ses tréteaux et l'option banc à planer et toujours pour mon goût de plus en plus prononcé pour le travail du bois à la main, l'idée m'est apparue de continuer avec l'option banc de chaisier.

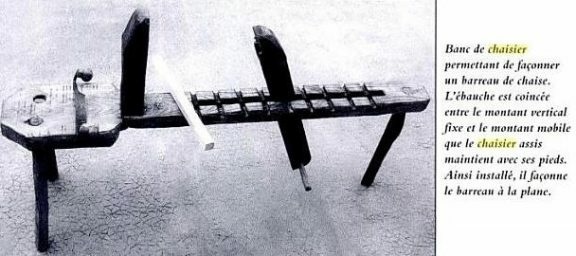

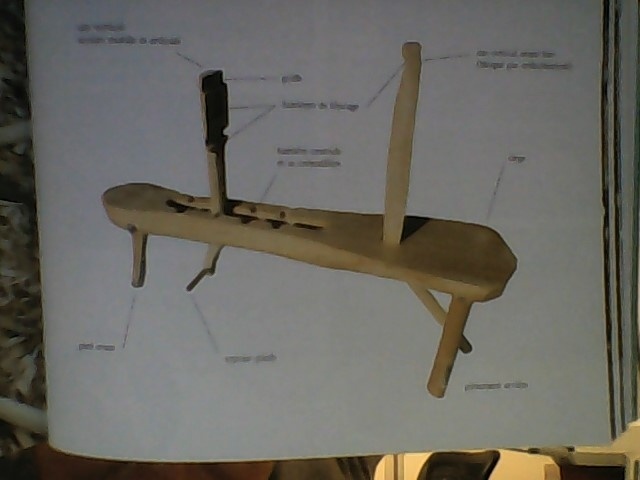

C'est dans la veine des bancs à planer ou bancs d'âne mais la pièce de bois est ici coincée entre deux leviers et permet de travailler à la plane un pied de chaise ou manche d'outil. Beaucoup de renseignements dans ce livre

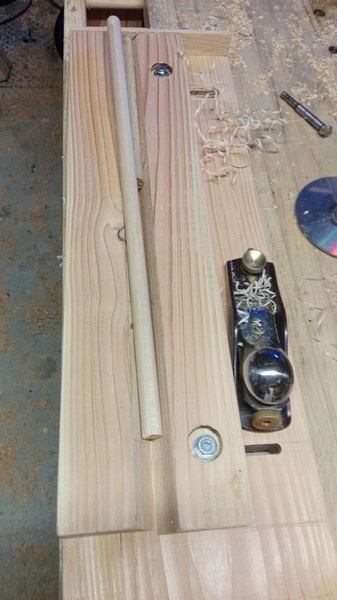

Je vais donc encore me servir des barreaux que j'avais mis en guise de range outil (comme quoi tout à une raison)

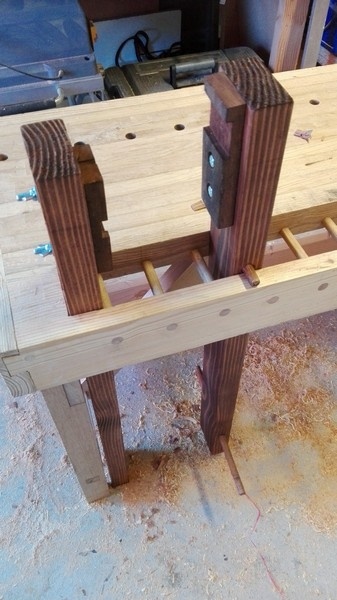

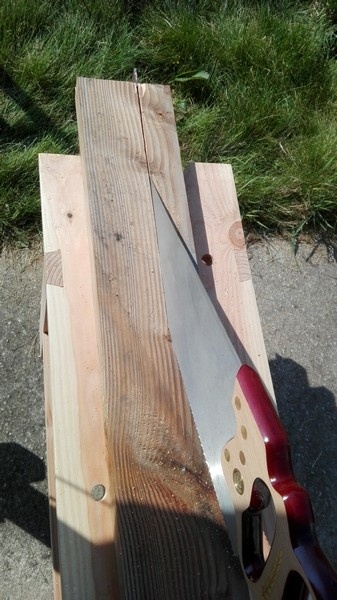

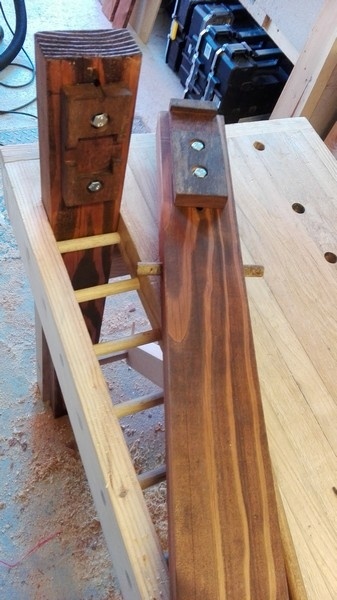

La réalisation reste simple : les leviers sont des madriers de douglas sciés à la section de l'espace inter barreaux.

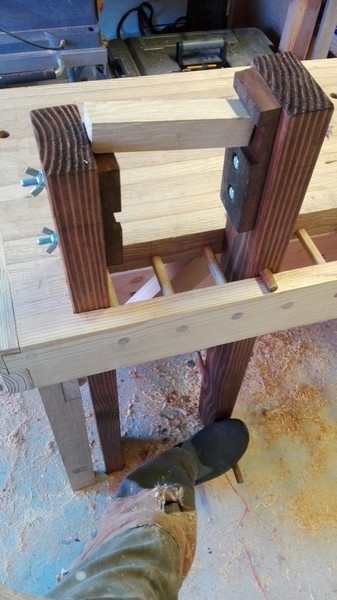

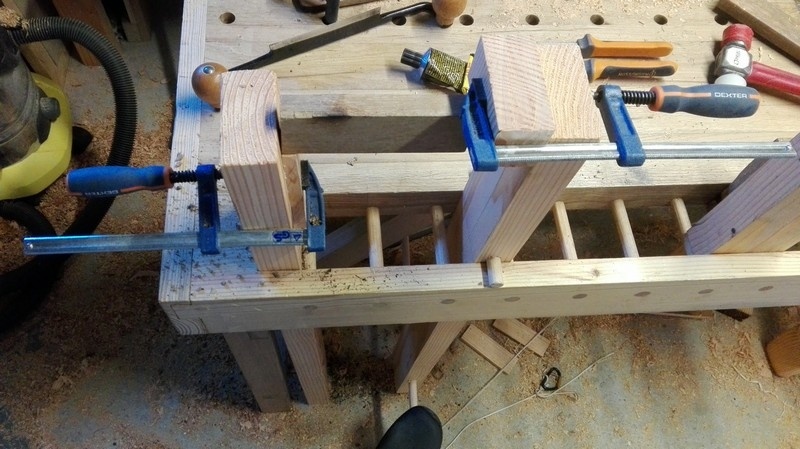

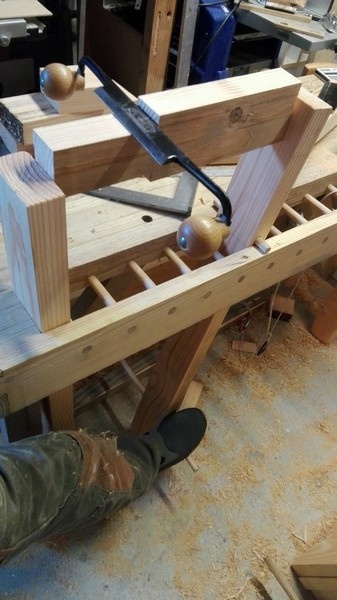

Un levier fixe dans l'espace le plus près des pieds d'établi, l'autre sera repositionnable en fonction de la pièce à travailler. une cheville faisant office de balancier et une pédale servant au serrage de la pièce.

L'utilisation de cette version entraine par contre une très grande tension dans la pièce ce qui peux rendre se travail dangereux : en faisant des essais quelques pièces se sont littéralement "envolées"!
Les leviers sont donc sculptés pour pouvoir maintenir les pièces en place.
Petit soucis, plusieurs façons de faire étant possible et n'ayant pas l'expérience de ce travail, je ne savais pas trop quelles formes donner aux leviers.

L'idée est donc venue de faire des têtes amovibles.

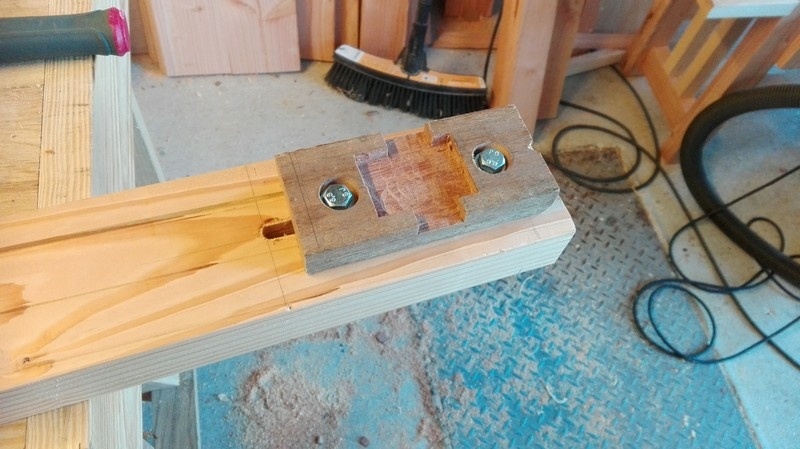

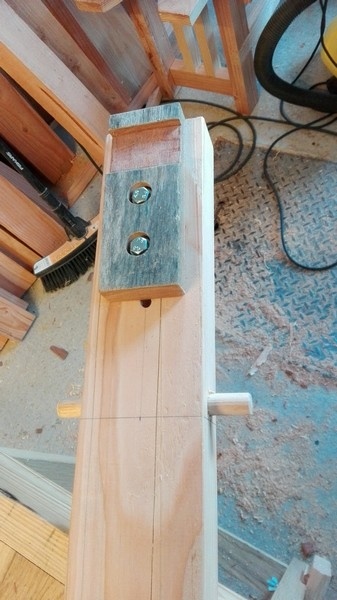

donc des chutes de bois en teck, une rainure traversante, des boulons de 8 avec écrous papillon et voilà.

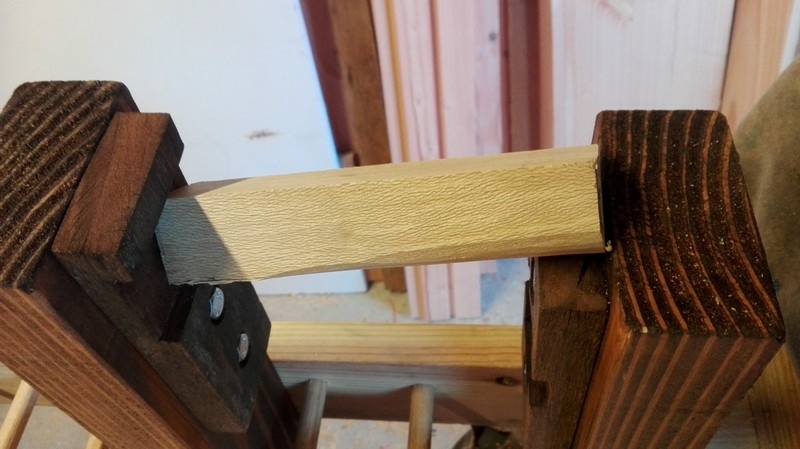

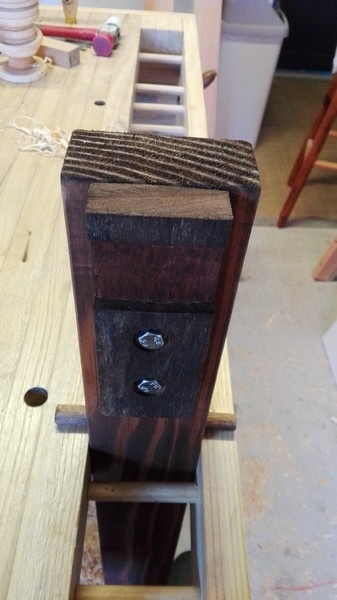

Sur le levier mobile le risque est surtout que la pièce dérape vers le haut

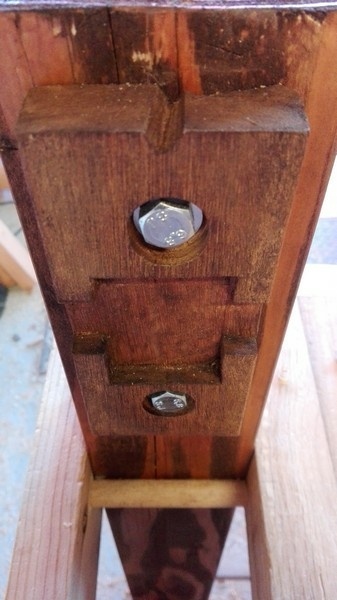

le levier fixe à plus un rôle de maintien (la pièce risque de glisser vers le bas), c'est cette partie qui demande le plus à s'adapter à la pièce.
Du coup une petite encoche pour les petite pièces, un carré pour les pièces rondes ou carrée irrégulière et une partie traversante pour accueillir une petite planche.

Une finition au brou de noix (oui parce que comme je bosse beaucoup avec le douglas je fini par confondre les"outils " et le reste!)

POUR LE FONCTIONNEMENT TOUT EST DANS CETTE VIDEO

Mis à jour

Discussions

dependancesbois  a publié la création "Etabli combiné travail à la main : option banc de chaisier".
il y a 2 ans
Boris Beaulant
( Modifié )

C'est original :) Mais tu ne te retrouves pas du coup à travailler un peu en biais par rapport à la pièce ? Je veux dire que tu n'est du coup pas dans l'axe de travail.

dependancesbois

Merci Boris ! en fait la plupart des pièces travaillées sont assez courtes pour permettre de rester en bout d'établi.
Ensuite pour des pièces plus longues le travail se fait assez bien sûr le côté.
Je vais mettre d'autres photos et j'ai fait une dernière option a cet etabli, du coup je suis en train de faire une vidéo qui expliquera tout . Je pense que ça pourra donner des idées. Un petit condensé d'astuces à peu de frais et pour les petits espaces.

Niouniou
( Modifié )

À voir à l'usage... Essaie aussi avec du cuir collé en partie haute pour le grip...
Et très tendance et efficaces, ces chaussures de sécurité !!!(dernière photo)

dependancesbois

ok je note pour le cuir mais je n'en avais pas!
Bien vu pour les chaussures!c'est mes chaussures de garage c'est pratique et confortable donc moche!!! 😂

Niouniou

C'est surtout pas bien résistant à un bédane qui tombe de l'établi pointe vers le bas (et le pied)!

dependancesbois

j'ai d'autres chaussures de sécu coquées selon ce que je fais! 😉

Niouniou
( Modifié )

dependancesbois j'espère pour toi!!😊

dneis
( Modifié )

Je vois que les options se rajoutent sur l'établi !
Toujours très astucieux ;) 👍

Juste deux remarques concernant ton levier fixe:

  • j'ai l'impression qu'il n'est maintenu en place que par le tourillon du range outils. Est-ce que ça ne force par trop sur ce tourillon ? D'autant plus que l'effet de levier est important... Je rajouterais un clé par dessous et donc épaulement dessus pour renforcer le tout.
  • je trouve que les tête de vis sont bien proches de la surface des cales d'appuis. Tu n'as pas peur d'abîmer ta plane si jamais elle vient à toucher la tête ?
dependancesbois

oui les options affluent (j'en ai une dernière dans les tiroirs! enfin plutôt sortie du tiroir plus qu'à mettre en photo!)

Du coup pour répondre à tes remarques, oui effectivement le maintien se fait par l'écartement des barreaux mais au niveau de la solidité ça ne pose pas de problème les barreaux font 16mm de diamètre et 9cm de long et la pression exercée se fait sur tout le barreau donc la résistance est bonne! si ça change je note ton idée!

Pour les têtes de vis je les ai enfoncées pour éviter justement de les toucher avec ma plane.

On verra ensuite à l'usage comment ça évoluera, merci pour les suggestions!
