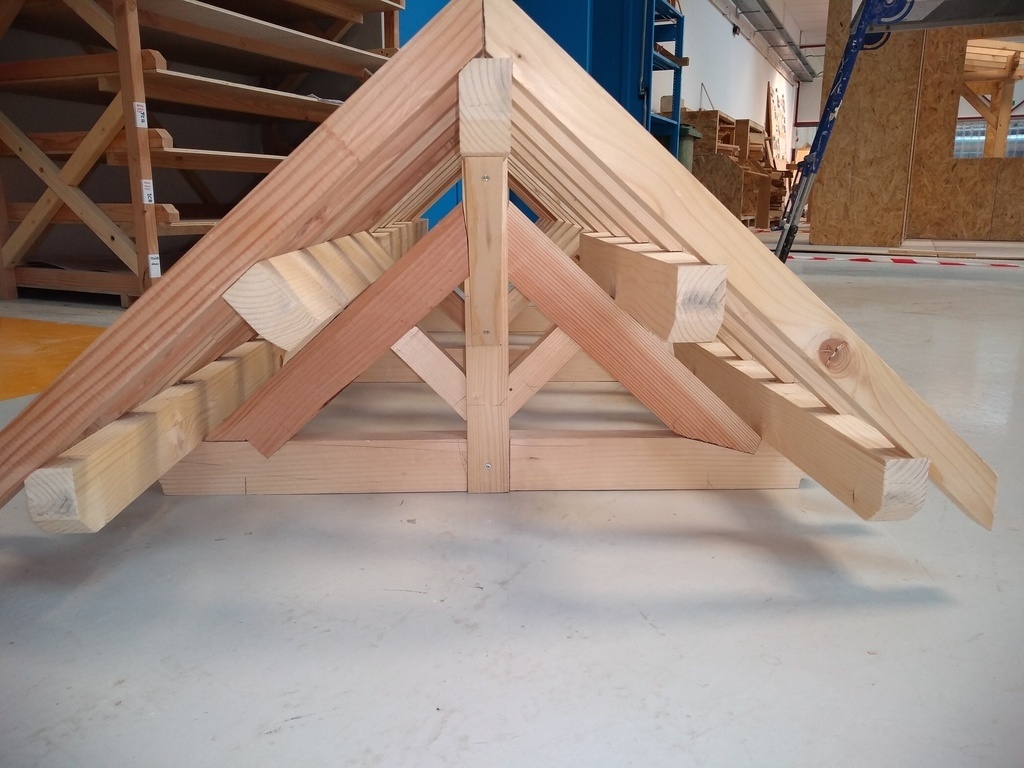

Maquette charpente ferme latine

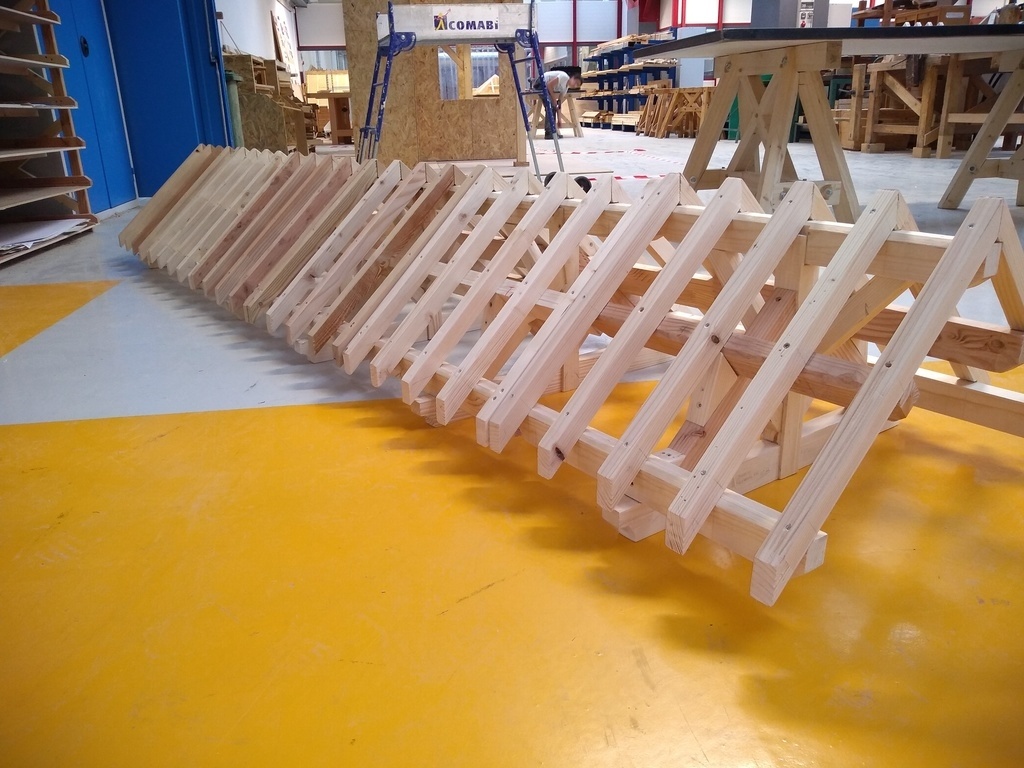

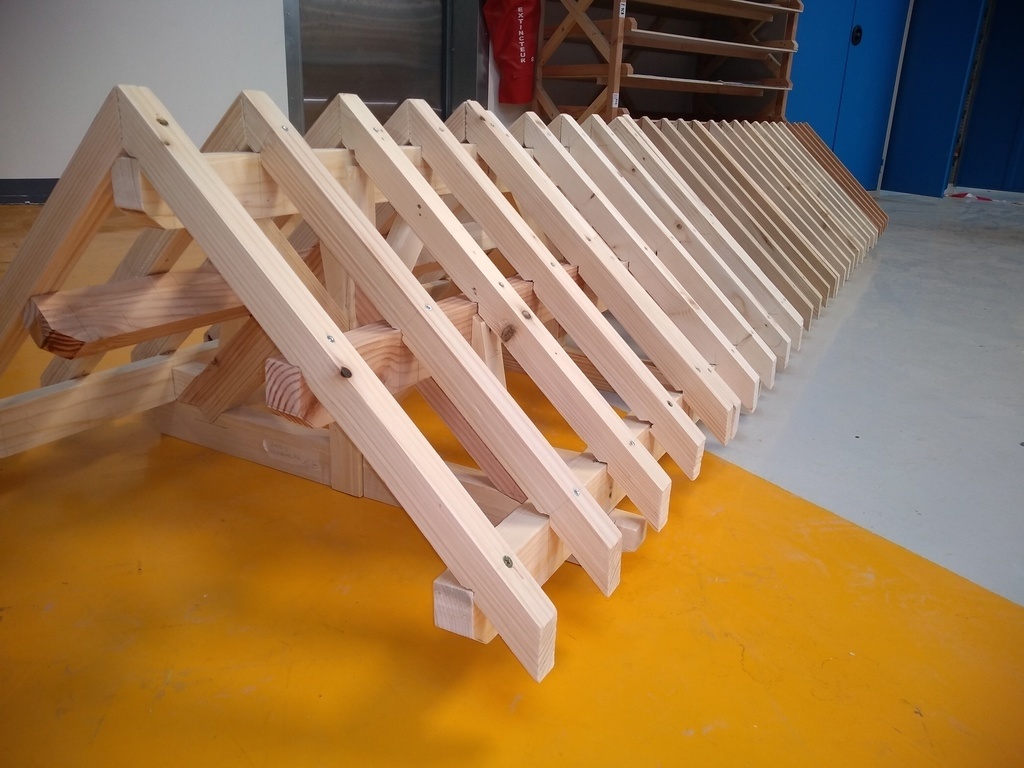

Maquette de ferme latine.
Réalisée par une classe 1ere année CAP Constructeur Bois au LP Le Nivolet (73).
Le "gros dossier" de l'année.

Publications associées


Discussions

Benjamindiot  a publié la création "Maquette charpente ferme latine".
il y a 2 ans
sanglier
( Modifié )

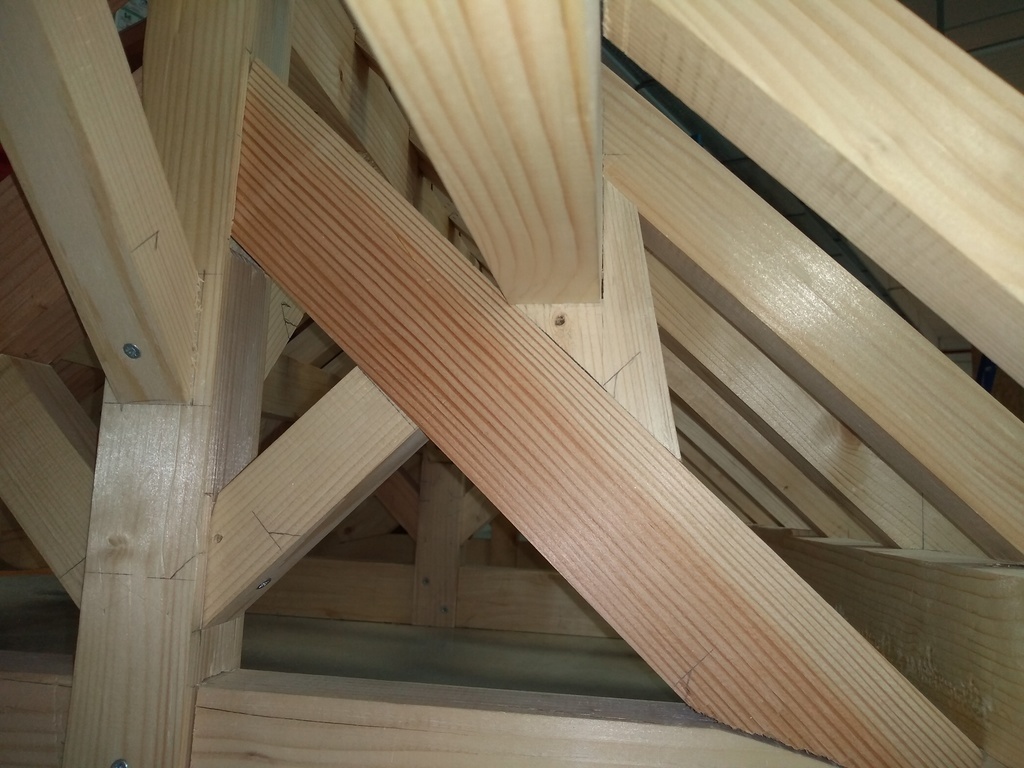

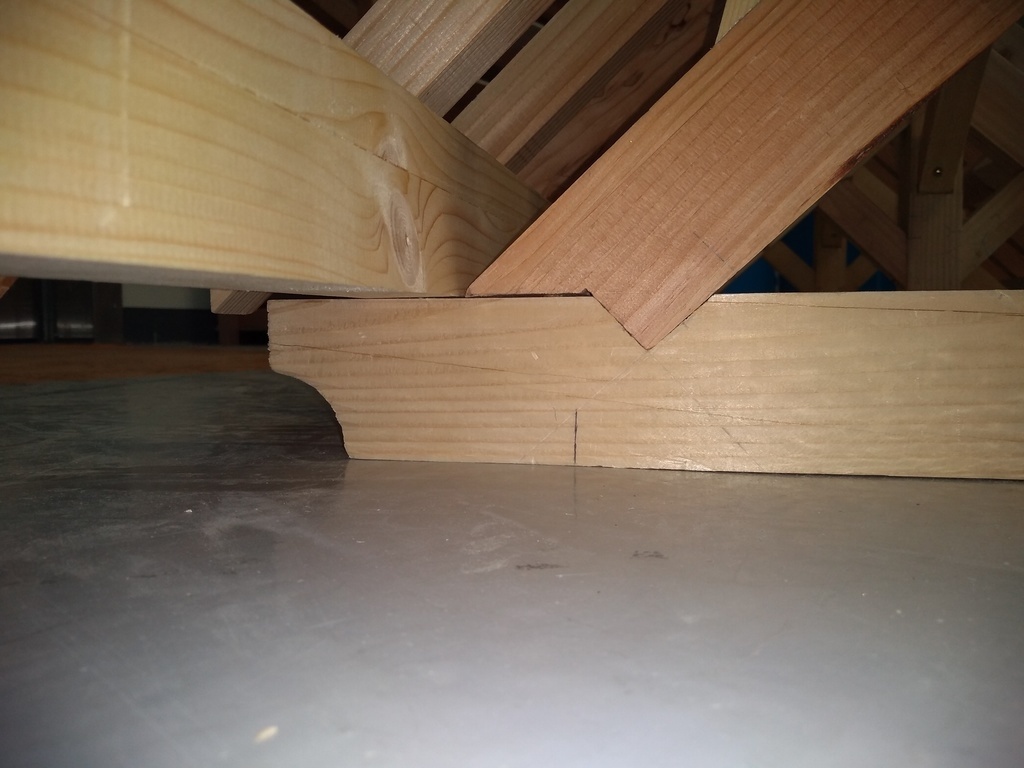

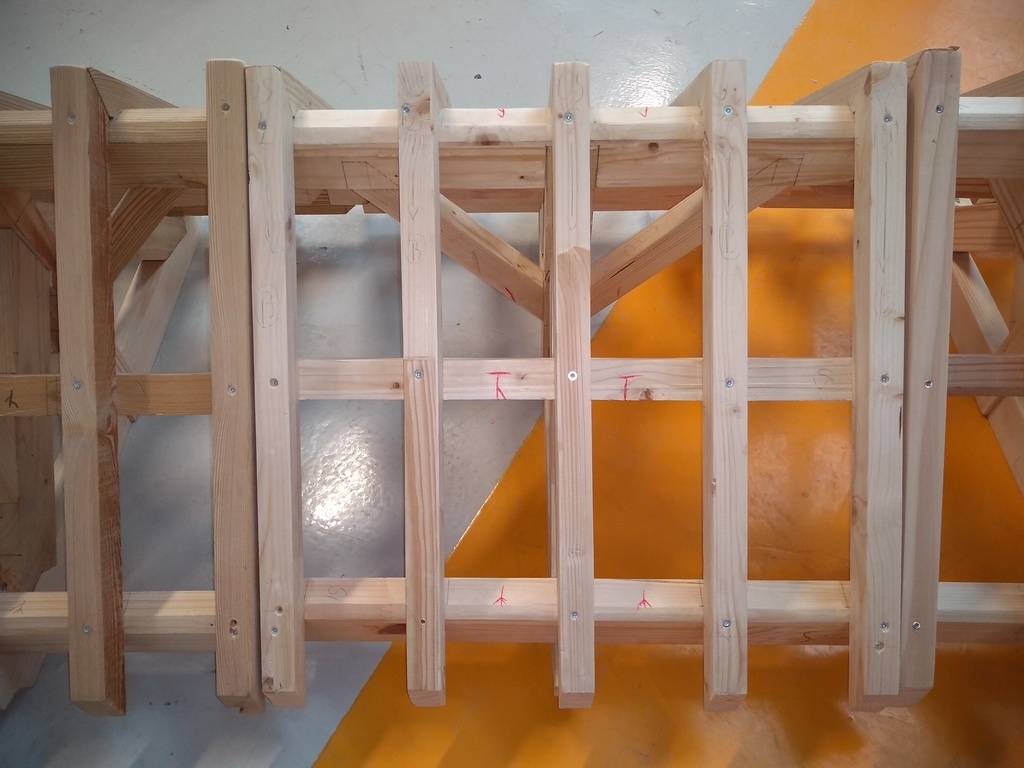

4è photo : contremarque plutot à droite ! des crochets pour liens de faîtage ! de vieux souvenir d'apprentissage...

Benjamindiot

Vrai! ...pas faute de leur avoir dit et expliqué!

ssisco
( Modifié )

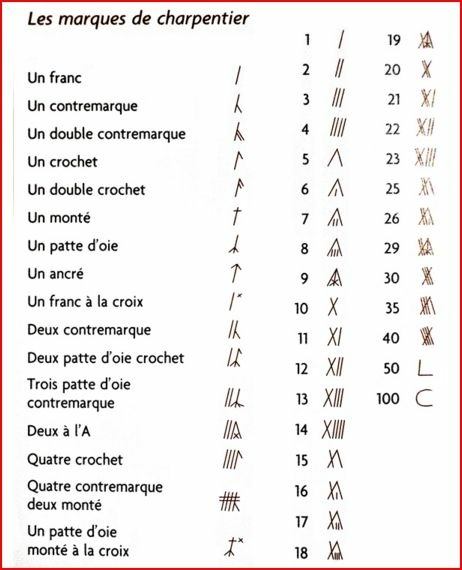

je dirai que le faîtage se marque en langue de vipère (le faîtage à deux délardements ce qui rappel le signe de la langue de vipère ou ancré dans l'exemple que j'ai trouvé), la sablière de bris se marque au crochet (même raisonnement un seul délardement). et la sablière est en patte d'oie (normal les pieds c'est en bas).

Benjamindiot

Salut on m'a appris langue de vipère = noue. Mais je vais vérifier dans l'encyclopédie la semaine pro!

ssisco
( Modifié )

Les charpentiers travail différemment en fonction des régions donc peut être que ton prof travaille comme ça. De ce que j'ai pu voir au fil des années pour la noue c'est souvent le N et pour l'aretier c'est un A avec une croix au lieu de la barre. Je vais essayer de te trouver une photo, là j'en ai une mais j'arrive pas a la mettre.

sylvainlefrancomtois
( Modifié )

ssisco +1 c'est comme cela que l'on m'a appris !!

lairdubois.fr/...is-de-charpente

Benjamindiot
( Modifié )

ssisco Oui c'est vrai qu'à l'époque on m'a dit ça, je n'ai jamais cherché plus loin... M'enfin maintenant faut que je vérifie mes sources, comme c'est moi le prof... Et puis ça sert à ça l'air du bois, donc merci des retours!

Stelandre
( Modifié )

Super projet bravo. Serait-il possible d'avoir les sections des bois que tu a utilisé pour réaliser le projet d'avance merci.

sylvainlefrancomtois

hello , pour du auvent comme cela c'est du 6/8 et du 8/12 😉

Stelandre

ok merci
