Atelier de Varembert

Table basculante


Pour des amis qui aménagent leur nouvelle maison, il m'a été demandé de concevoir une table un peu originale. Cela devait être une table haute, utilisable au quotidien et rabattable facilement contre le mur, mais qui ne devait pas avoir un look de table de caravane (avec tout le respect que j'ai pour ces dernières).
Sur le principe, pas trop de problème. Mais quand il faut allier l'esthétique, la robustesse, et la fonctionnalité, cela demande un peu de réflexion!
Je suis un peu fier quand même car j'ai pas mal planché sur la conception (qui au final s'avère très simple) et le résultat est très satisfaisant!

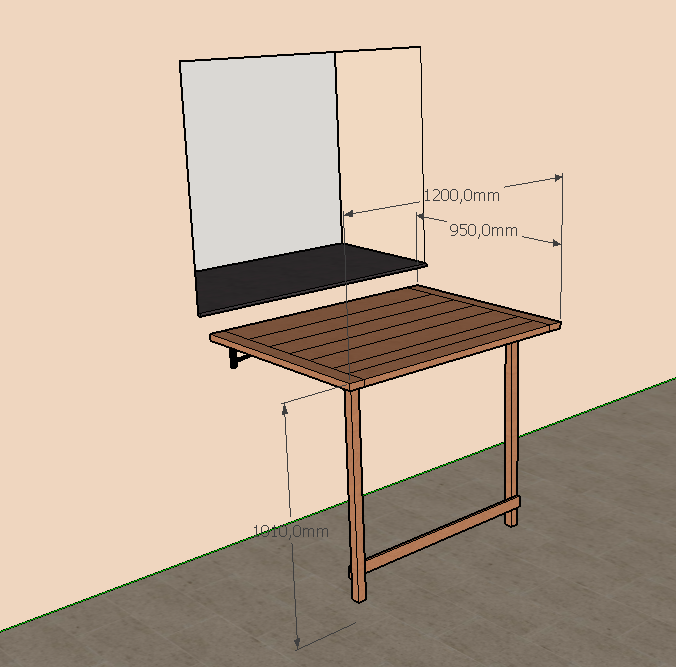

Le plateau est en chêne et mesure 1200mm x 950mm, épaisseur 30mm.

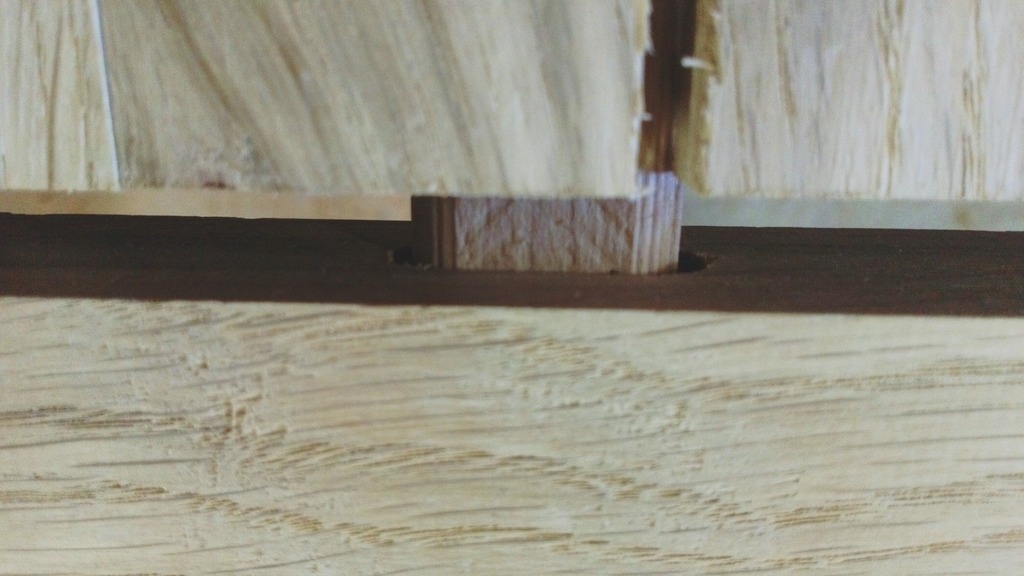

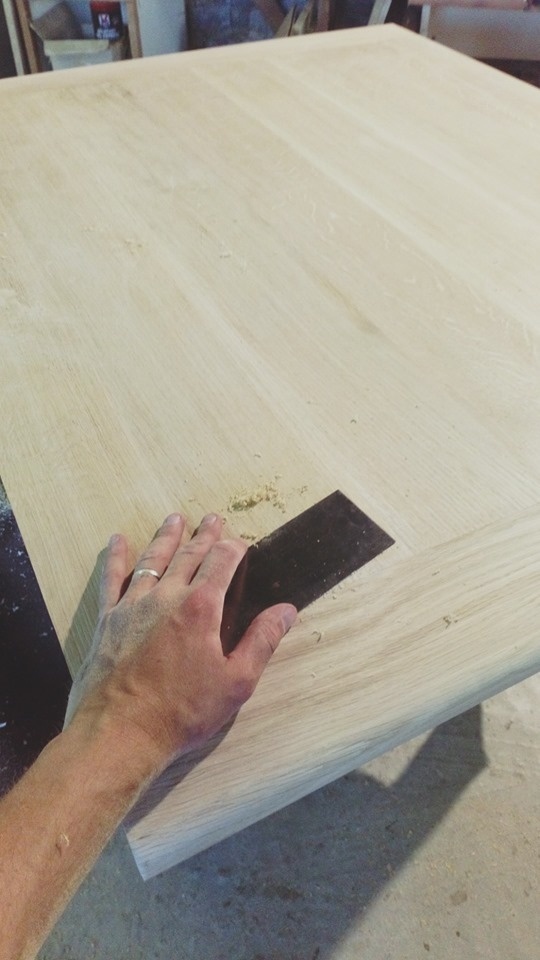

Tout est assemblé par domino et collé. Pour l'assemblage des alèses, j'ai réalisé les fraisages dans chacune avec du jeu (réglage sur la machine) puis j'ai assemblé le tout à blanc. J'ai ensuite laissé le plateau avec les alèses pendant environ 3 semaines à l'intérieur de la maison. De cette manière le plateau pouvait bouger librement sans fendre ou tuiler.
Enfin j'ai collé les alèses.

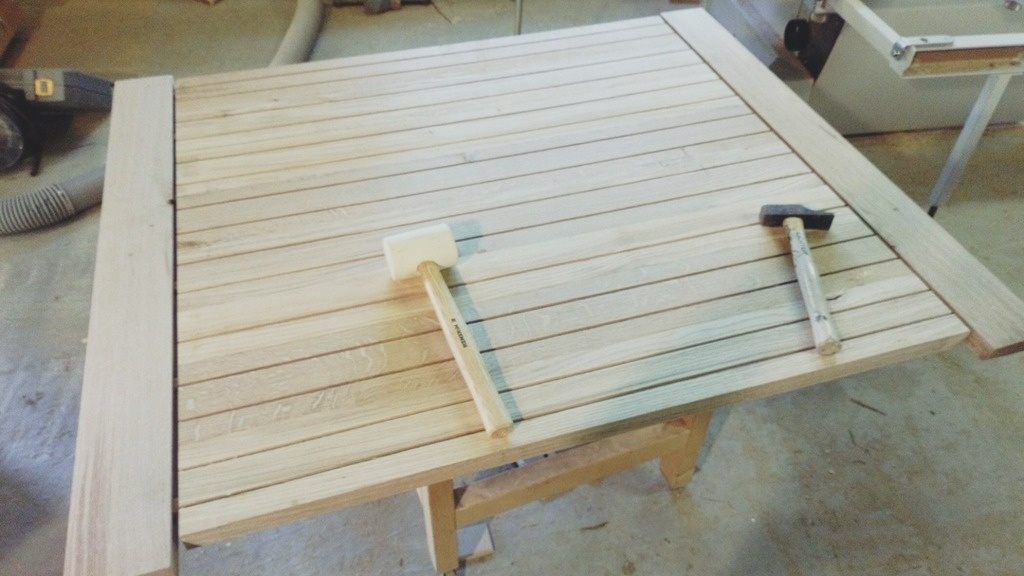

J'ai aussi fais quelques traits de scie sous la table pour limiter la "force" des mouvements éventuels du plateau.

Pour les pieds, il fallait un compromis entre une section suffisante...mais pas trop pour se glisser derrière une petite ceinture. En effet, plus la ceinture est large, plus l'épaisseur de la table rabattue contre le mur sera importante.

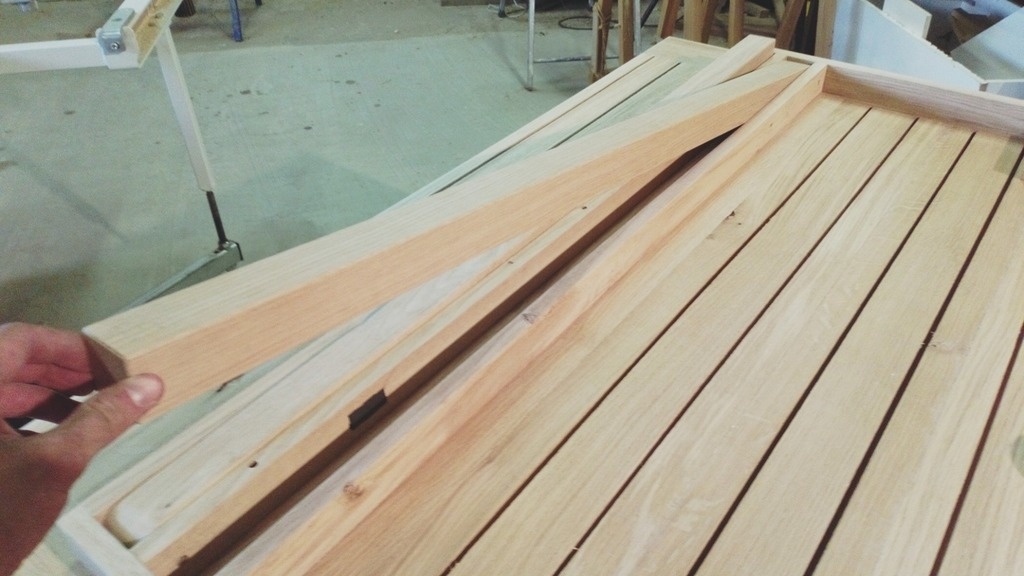

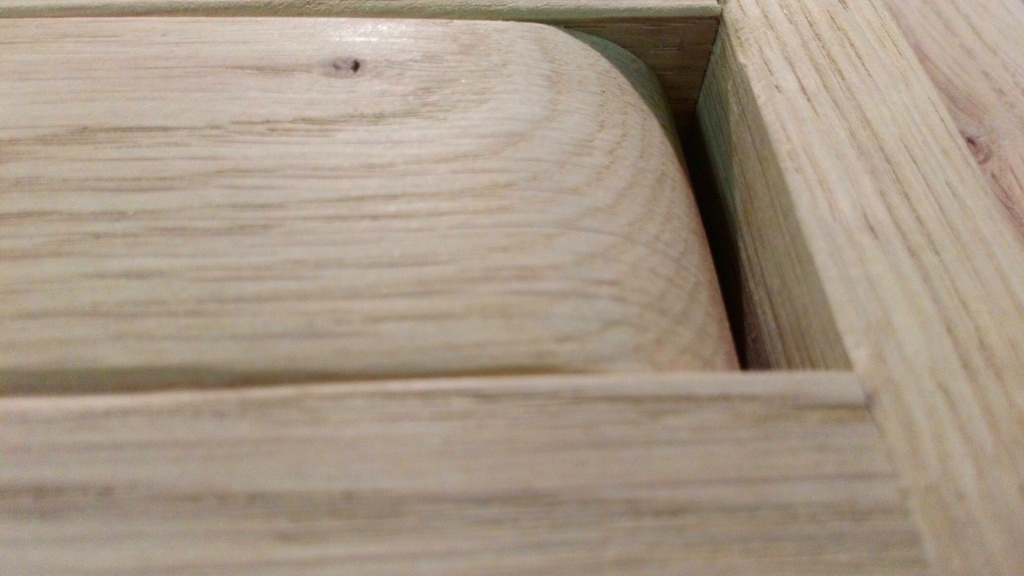

Les pieds, donc, sont de section 40*40 et se rabattent chacun dans un logement derrière la ceinture de la table.

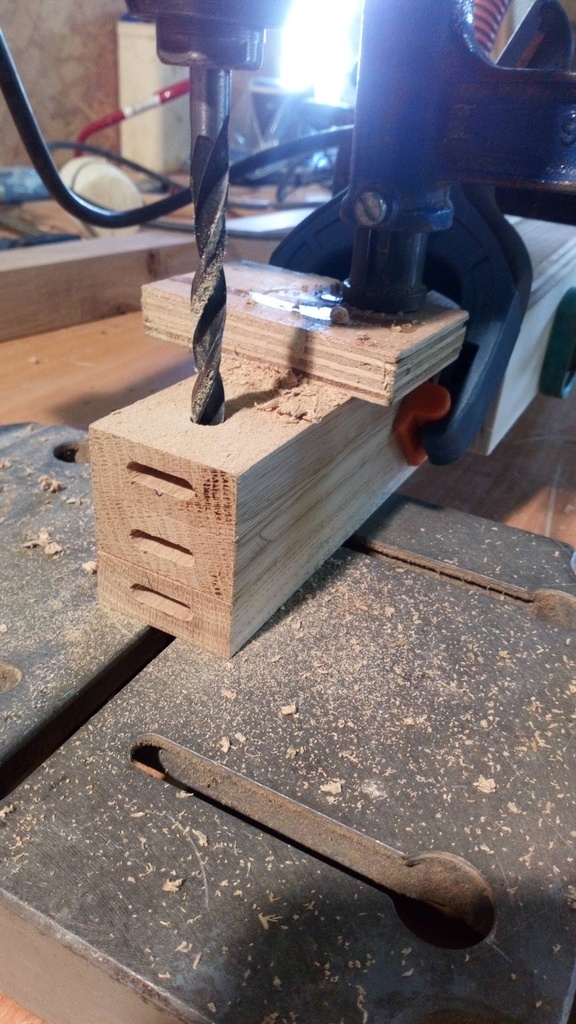

Ils sont donc placés en quinconce. Ils pivotent autour d'un tourillon qui traverse la ceinture.

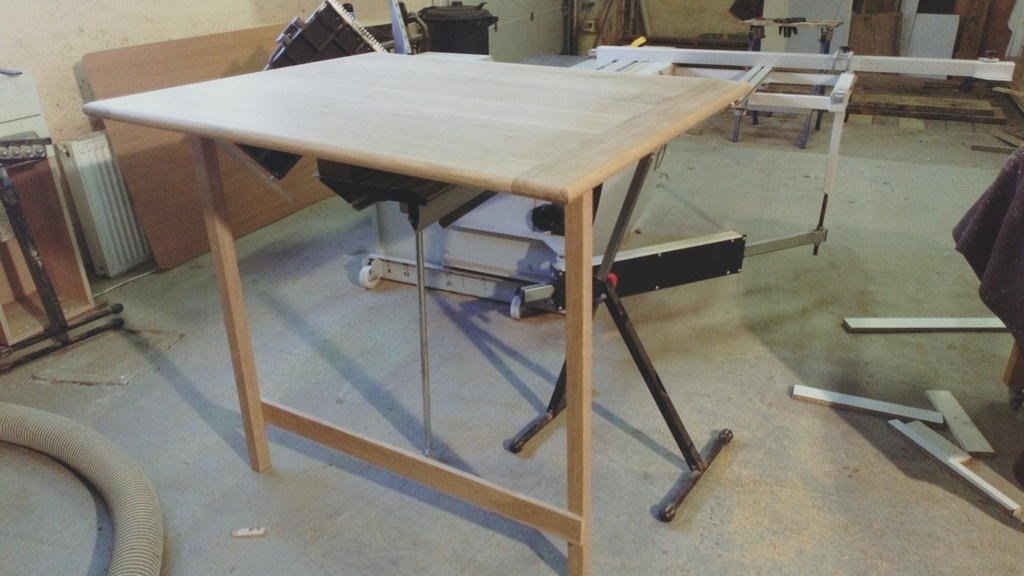

En position "sortis", les pieds sont solidarisés par une traverse basse avec une petite ferrure qui s'encastre dans chacun. ça stabilise très bien l'ensemble.

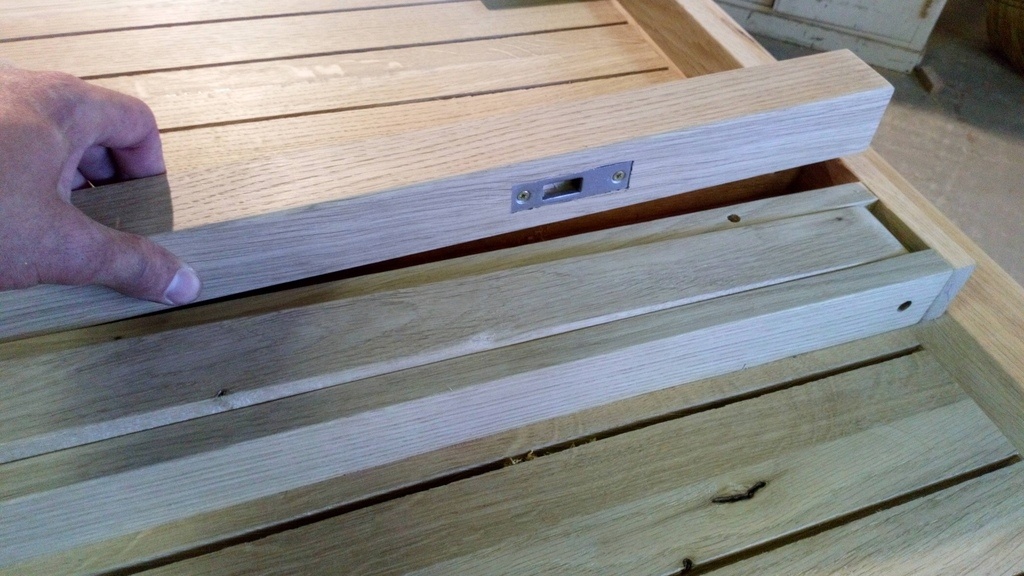

La petite platine métallique de chaque pied sert aussi à le maintenir dans son logement car une fois le pieds replié, elle se trouve face à un aimant encastré dans la ceinture.

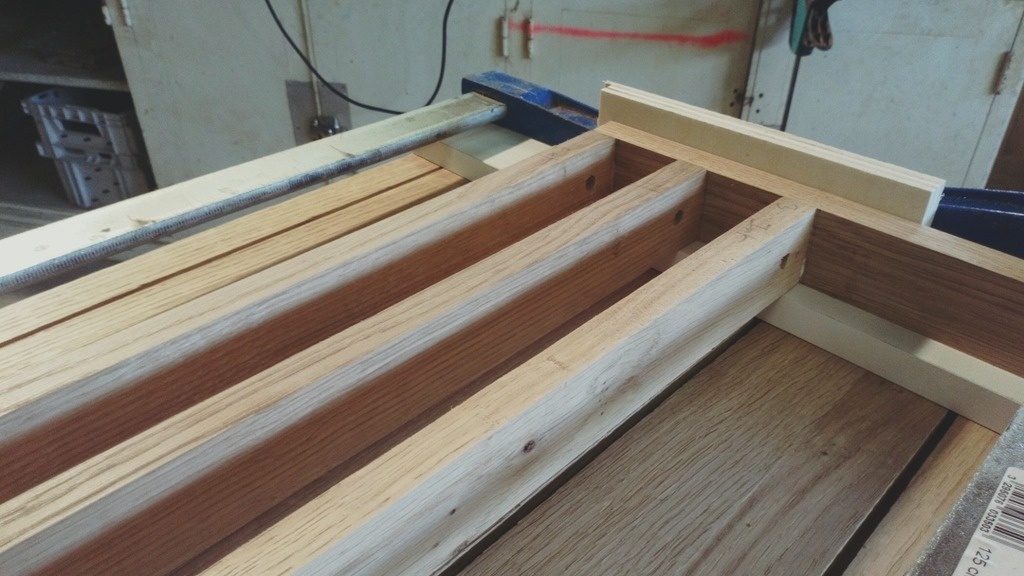

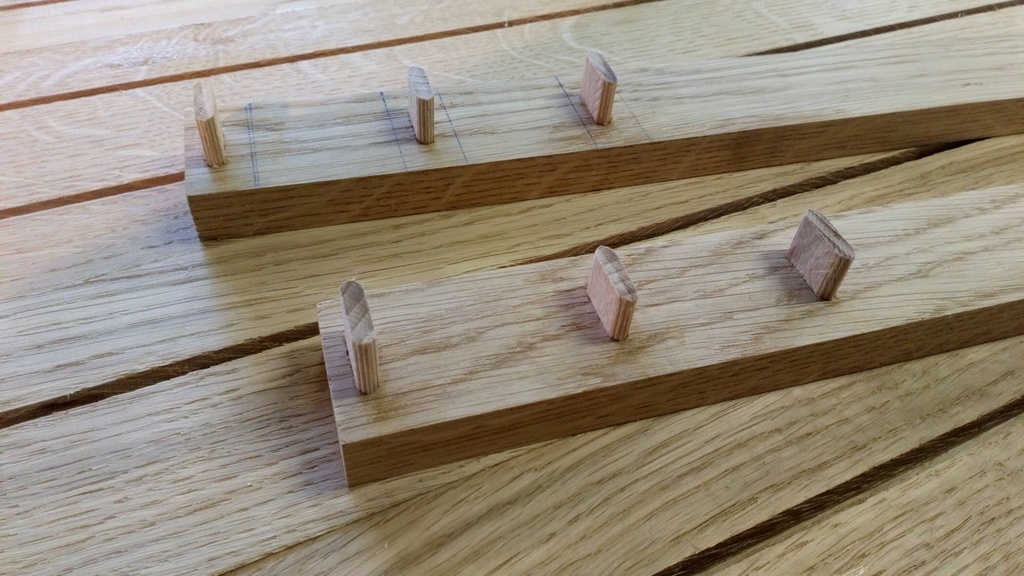

Toutes les pièces de la ceinture sont assemblées par domino, je craignais un peu les fraisages en bout ou en plein panneau mais finalement avec une bonne préparation tout s'est bien passé.

Quelques photos seront peut-être plus claires que mes explications ;-)

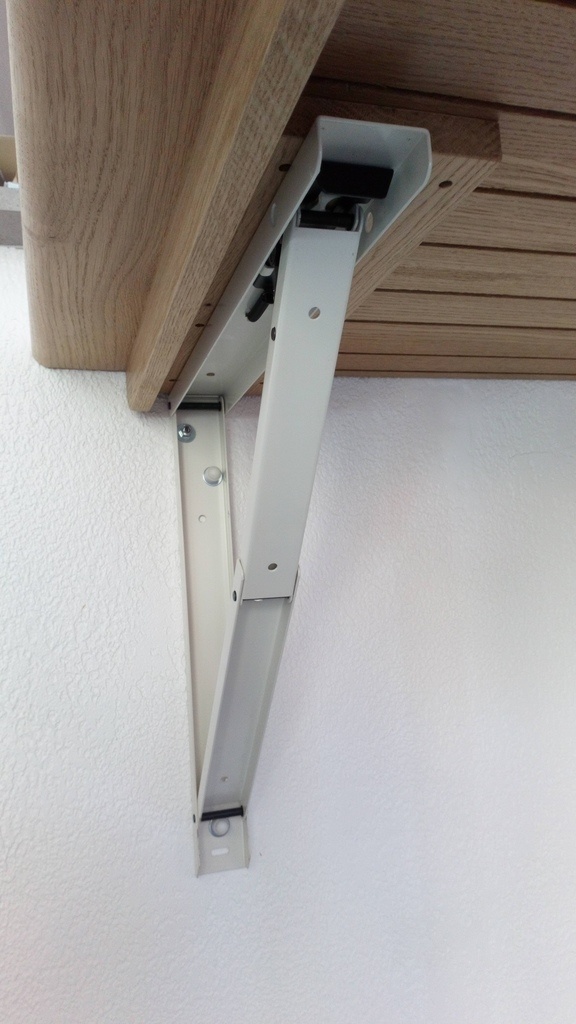

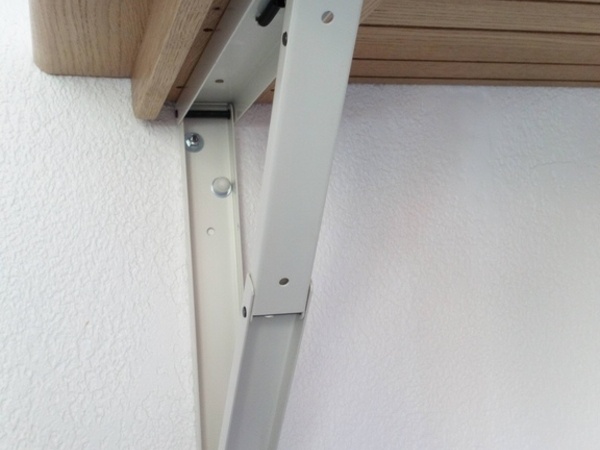

Pour la pose, J'ai utilisé des équerres rabattables très robustes et vraiment pas cher chez LM. Je les ai fixées dans le mur au scellement chimique.

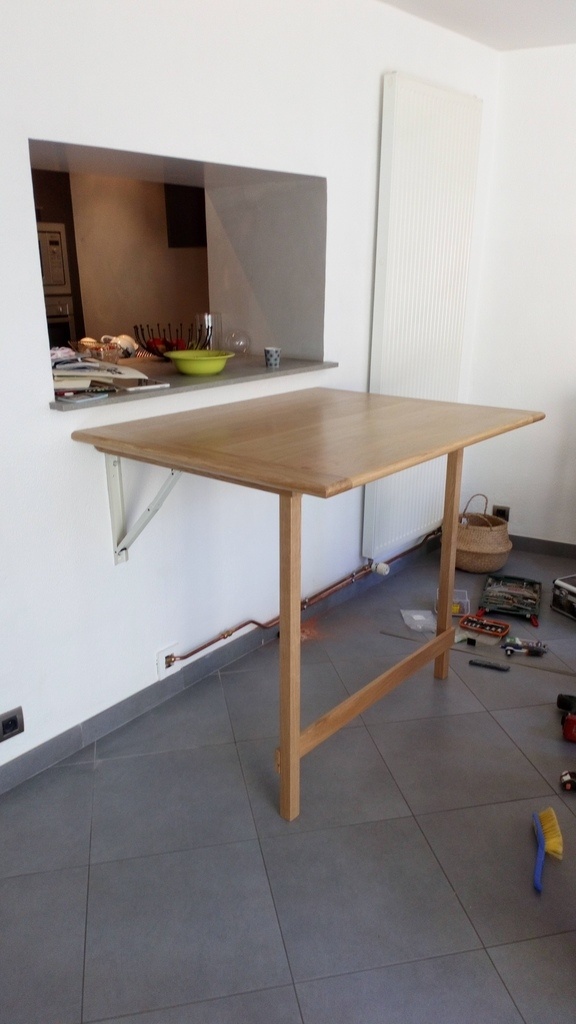

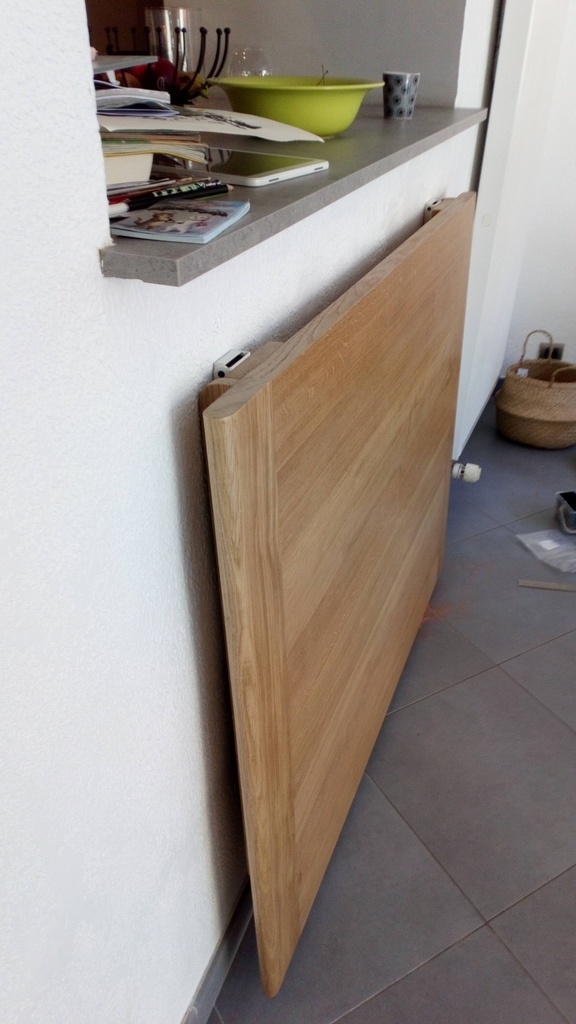

Tout avait été prévu pour que la ceinture en position repliée arrive juste au dessus du tuyau de cuivre en bas du mur.

En posant la table, je me suis aperçu qu'avec le scellement chimique + équerre il n'y avait pas besoin de pieds!

Mais bon avec le temps et l'usage, mieux vaut ménager les vielles pierres en calcaire derrière le placo...

Mis à jour

Discussions

Atelier de Varembert  a publié la création "Table basculante".
il y a 4 ans
Niouniou
( Modifié )

c'est propre et bien pensé!
Je ne comprends pas trop ta quincaillerie encoche d'un côté et "crochet" de l'autre... Tu ne te sers que celle en place sur la phot et tu as ton aimant dans l'autre partie, c'est ça ? Donc une plaque toute simple aurait suffit ? non ?

Atelier de Varembert

Merci.

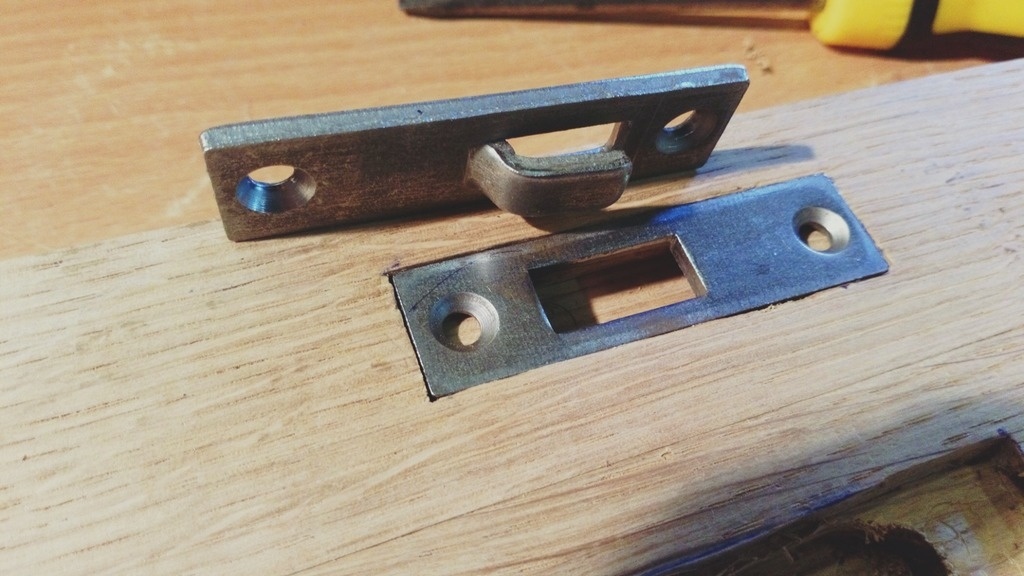

Pour la quincaillerie, les deux parties servent. La partie "mâle" est fixée à chaque extrémité de la traverse basse pour l'encastrer dans les pieds.
En position repliée, la traverse est enlevée, la partie femelle arrive en face de l'aimant et bloque le pied dans son logement.

Timothée Delay
( Modifié )

moi je comprends pas comment des pieds d'1m10 se rentrent sous un plateau de 950...

ah si, ils se plient de coté et pas vers l'arrière ? d'ou la quinconce... et la lame en bas entre les pieds se déclipe avec les petits clips en métal ?

Atelier de Varembert

Tu as tout compris !
Sauf que les pieds font 102cm,avec les 3 du plateau ça fait une table à 105cm.
