Rack à Bois

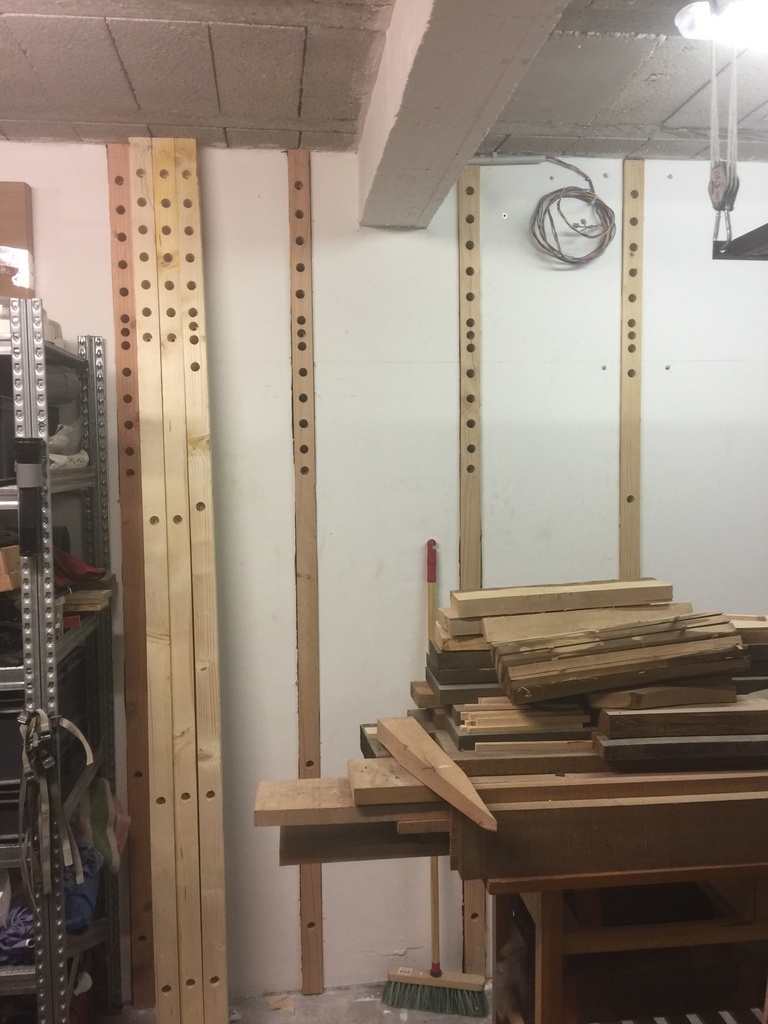

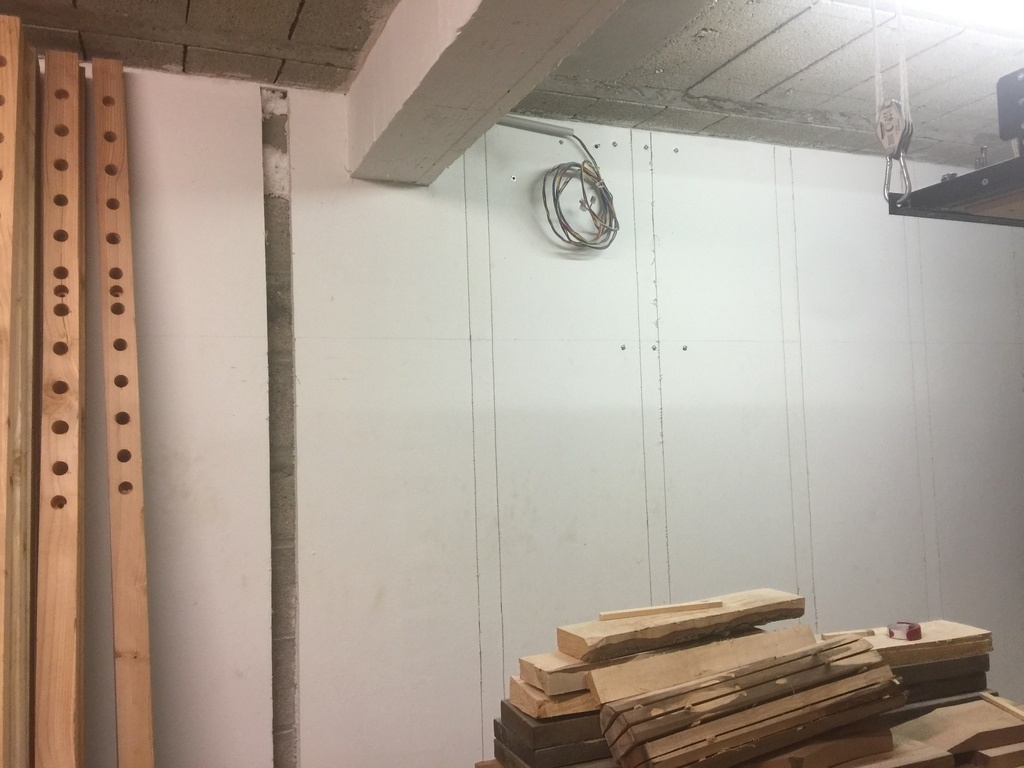

ça faisait un bail que je voulais optimiser l'espace de mon garatelier ... j'avais vu pas mal de vidéo de nos amis ricain et j'ai sauter le pas. suite à la question ICI j'ai entailler le placo pour ne pas détruire le peu d'isolation du garage. du coup ça ne dépasse que de 1 a 1,5 cm selon l'endroit !

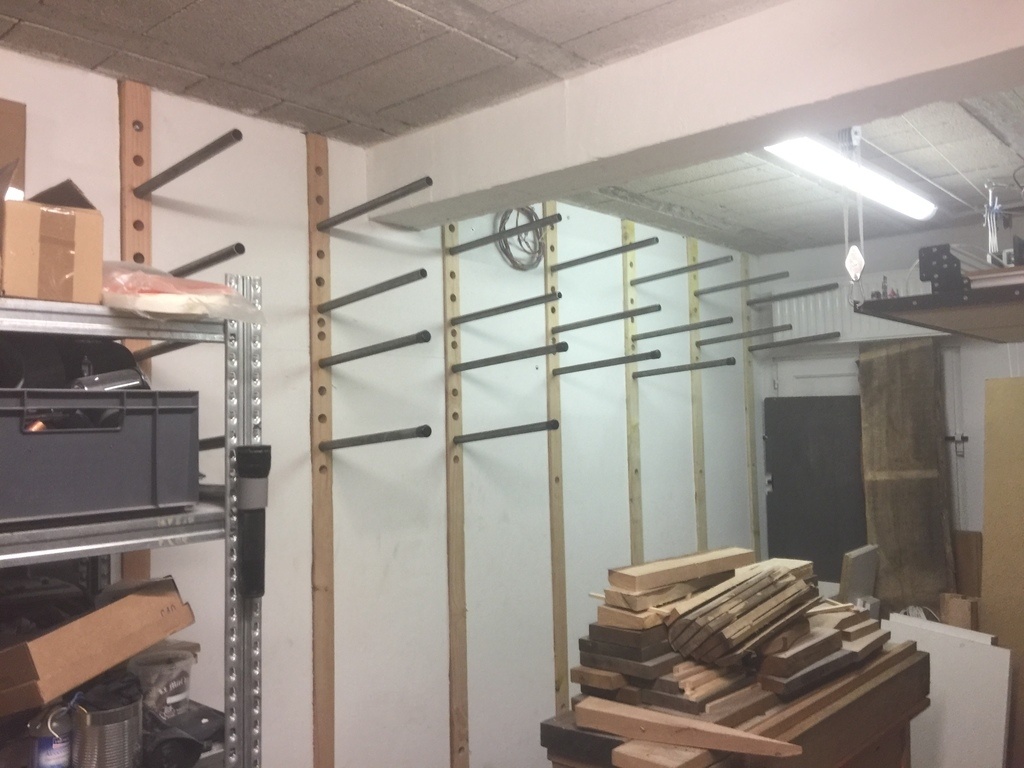

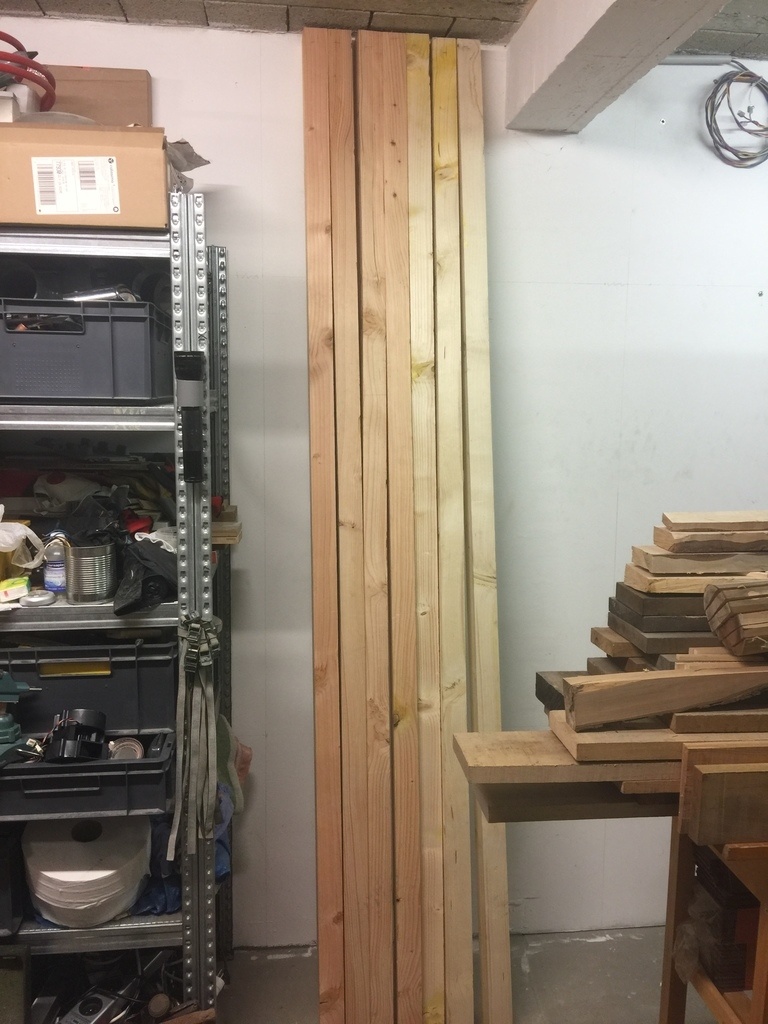

  • réalisé à partir de chevron + tube acier de 25mm couper en morceau de 50cm

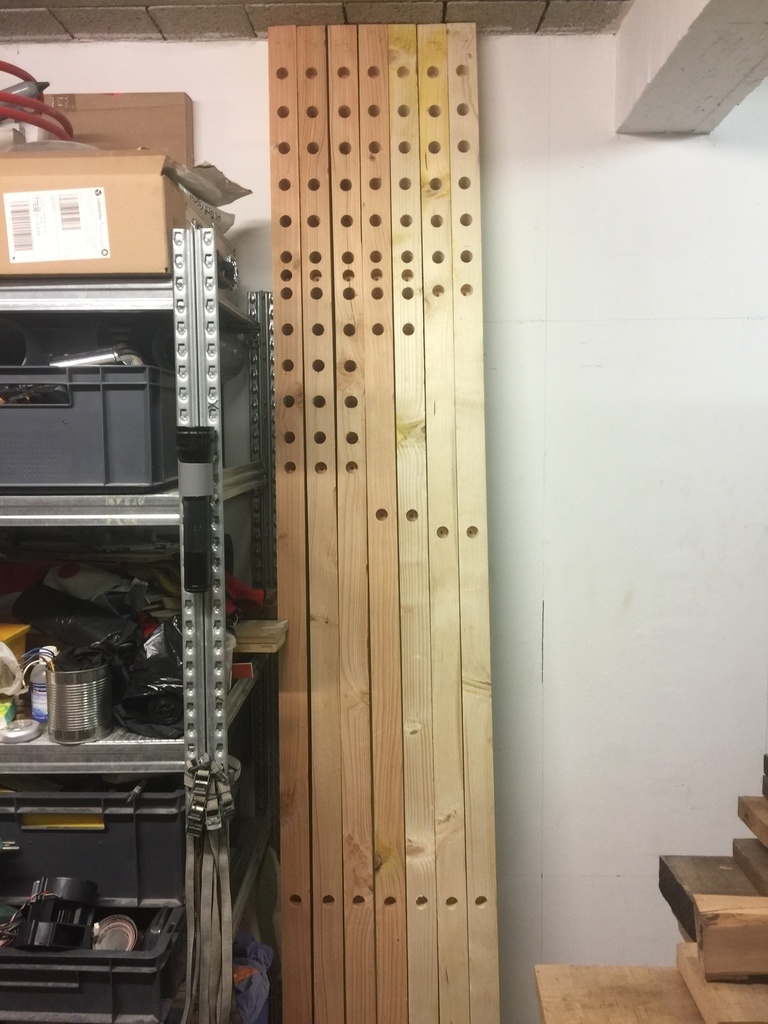

  • les trous sont fait tout les 7,5 cm avec un angle de 5° pour que ça ne glisse pas.
  • les chevrons sont juste rabotés pour arriver à 60x70 pas de dégauchissage (je les avais choisi à peu prêt droit)
  • j'ai fixer le tout par 5 points par chevron avec cheville duopower 10x54+ tir fond 8x100 ou scellement chimique selon l’état des parpaing derrière.

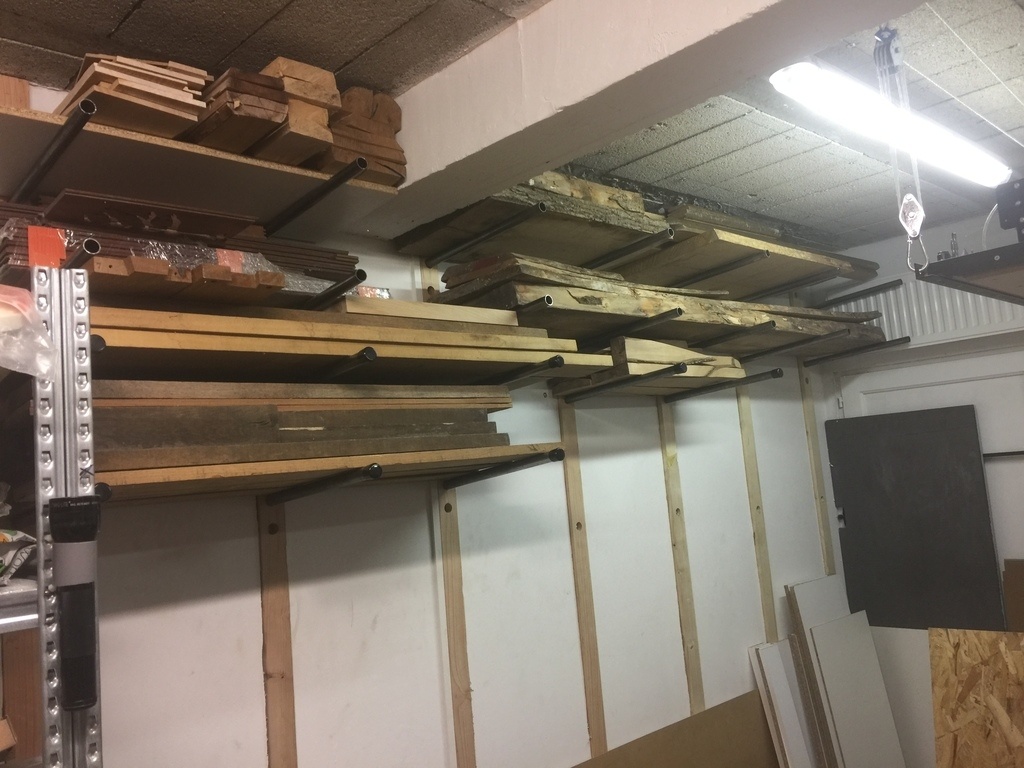

  • je peux me pendre à un tube sans qu'il ne bouge (un bon 90Kg quand même) ça ne plis que si je me met au bout (a 50 cm) et ça plis peu) bref avant d'avoir 90Kg par tuyau sur le bout du tuyau j'ai de la marge. j'ai tout charger c'est pas tomber... 👍

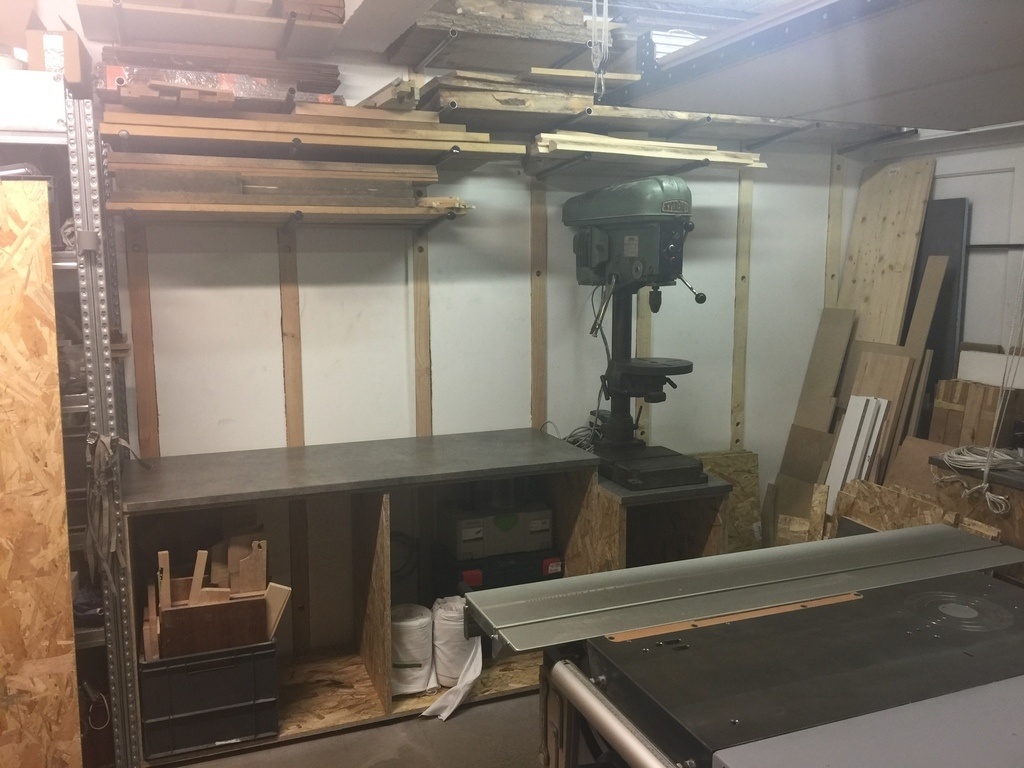

et du coup je vais pouvoir mettre le meuble pour du rangement et le support de ma perceuse a colonne !😎

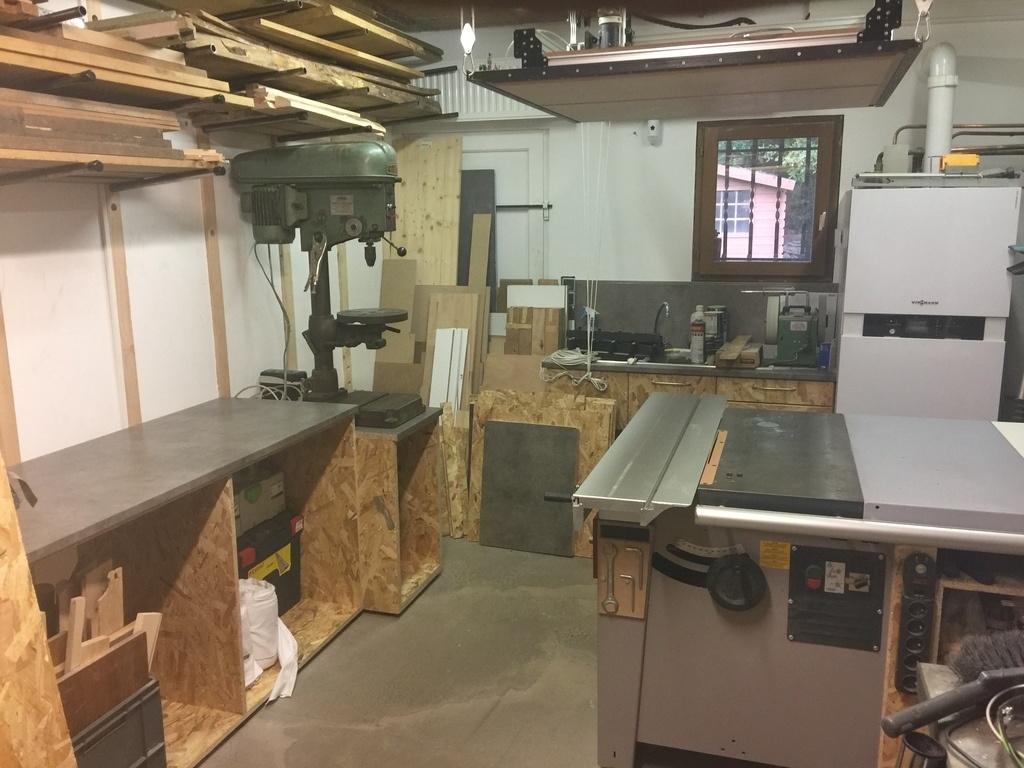

EDIT : voila le projet fini ! tout est en place me restera juste a faire l intérieur des meubles dont l’agencement n est pas décidé

Mis à jour

Discussions

PLab  a publié la création "Rack à Bois".
il y a 4 ans
Oak

Super. Efficace et modulable.

Romaindesbois

Sympa 👍 cela donne des idées pour gagner de la place

Termite
( Modifié )

Oui, pourquoi as tu coupé le placo pour te fixer? tu crois que cela n'aurai pas été assez solide si tu étais passé au travers?
Et finalement tu as mis des poteaux sol/plafond comme tu ne voulais pas faire dans ta question?

PLab

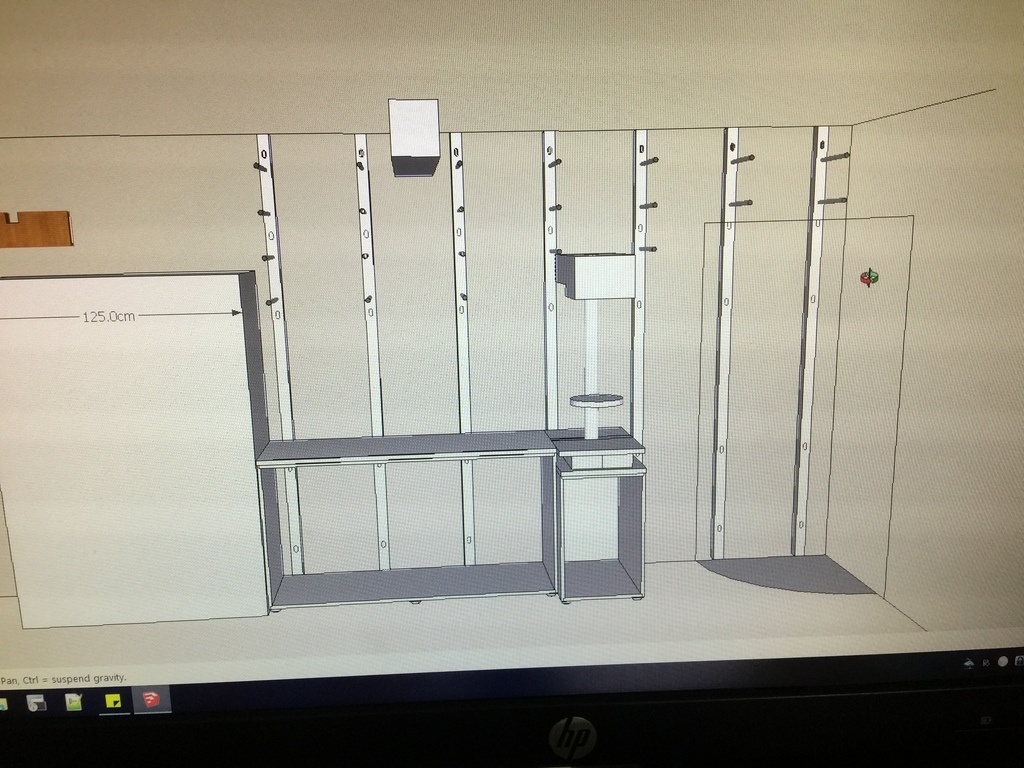

j ai couper le placo pour une notion de place ca ne depasse que de 1,5 / 2 cm du mur et comme j ai un meuble et perceuse colonne devant ( voir photos sketchup) ben je gagne de la place
et les poteau sol plafond je me suis dis que de toute facon ca serait plus solide du coup je suis parti dessus c etait ma premiere idee avant la question mais je doutais mais finalement ca le fait

Termite

Oui, on dirait bien que ça le fait. En tout cas du coté esthétisme c'est joli. On dirait des poutres que tu as habillées et pas l'inverse.

J62

Super!

JB4WOOD

Très bonne idée. Merci du partage !
